模具制造工艺试题及答案

试题库一、填空题1. 模具加工工艺规程一般包括模具_____________________ 、___________________ 、和_____________ 、工件的检验方法、切削用量和时间定额等。

2. 模具零件常用的毛坯主要有__________ 、 __________ 、 ______ 和半成品件四种。

3. 工序可分为_____ 、_____ 、______ 和走刀（行程）。

4. 安装方法可以归纳为___________ 、 ___________和采用夹具安装法等。

5. 工件在加工之前，使同一批工件在机床或夹具上占据某一正确位置的过程称为______ ，然后将其固定使其在加工过程保持位置不变的操作称为_________ 。

6. 定位精基准的选择有以下原则：为保证工件加工表面获得较高的加工精度应遵守基准______________ 原则；为保证各表面间都能获得较高的位置精度，多数工序所选择的精定位基准，应遵守基准___________ 原则。

其次还可以根据工件的加工要求可按互为基准和自为基准选择精定位基准。

7. 一个或一组工人，在一个___________ 对同一个或同时对几个工件所连续完成的那部分______________ 称为工序。

8. 零件加工后的实际几何参数（尺寸、形状和位置）与理想几何参数的符合程度称为_____________ ，而它们之间的____________ 称为加工误差。

9. 研磨导柱常出现的缺陷是___________________________________ 。

10. 模座的加工主要是______ 和_________ 的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工_________ ，后加工__________ 。

11. 确定加工余量的方法有_______ 法、 _________法和__________ 法，其中在模具生产中被广泛采用是__________ 法。

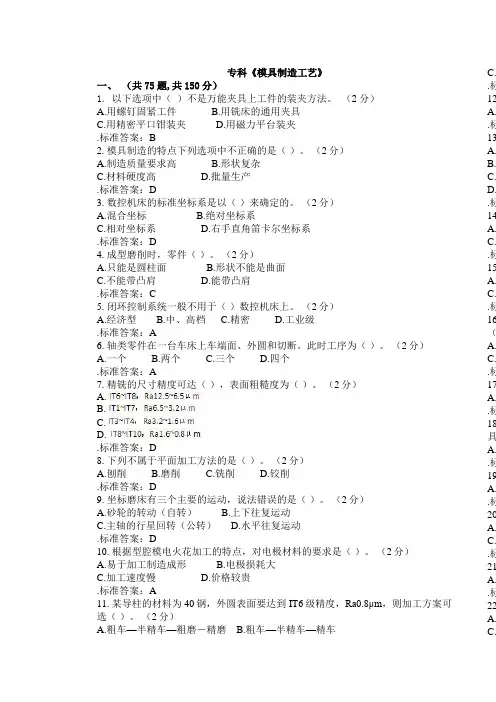

专科《模具制造工艺》一、（共75题,共150分）1. 以下选项中（）不是万能夹具上工件的装夹方法。

（2分）A.用螺钉固紧工件B.用铣床的通用夹具C.用精密平口钳装夹D.用磁力平台装夹.标准答案：B2. 模具制造的特点下列选项中不正确的是（）。

（2分）A.制造质量要求高B.形状复杂C.材料硬度高D.批量生产.标准答案：D3. 数控机床的标准坐标系是以（）来确定的。

（2分）A.混合坐标B.绝对坐标系C.相对坐标系D.右手直角笛卡尔坐标系.标准答案：D4. 成型磨削时，零件（）。

（2分）A.只能是圆柱面B.形状不能是曲面C.不能带凸肩D.能带凸肩.标准答案：C5. 闭环控制系统一般不用于（）数控机床上。

（2分）A.经济型B.中、高档C.精密D.工业级.标准答案：A6. 轴类零件在一台车床上车端面、外圆和切断。

此时工序为（）。

（2分）A.一个B.两个C.三个D.四个.标准答案：A7. 精铣的尺寸精度可达（），表面粗糙度为（）。

（2分）A.B.C.D..标准答案：D8. 下列不属于平面加工方法的是（）。

（2分）A.刨削B.磨削C.铣削D.铰削.标准答案：D9. 坐标磨床有三个主要的运动，说法错误的是（）。

（2分）A.砂轮的转动（自转）B.上下往复运动C.主轴的行星回转（公转）D.水平往复运动.标准答案：D10. 根据型腔模电火花加工的特点，对电极材料的要求是（）。

（2分）A.易于加工制造成形B.电极损耗大C.加工速度慢D.价格较贵.标准答案：A11. 某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra0.8μm，则加工方案可选（）。

（2分）A.粗车—半精车—粗磨－精磨B.粗车—半精车—精车C. .标12 A. .标13 A. B. C.D. .标14 A. C. .标15 A. C. .标16（A. C. .标17 A. .标18具A. .标19 A. .标20 A. C. .标21 A. .标22 A. C.23. 电解加工与被加工材料的（）无关，故可加工任何金属材料。

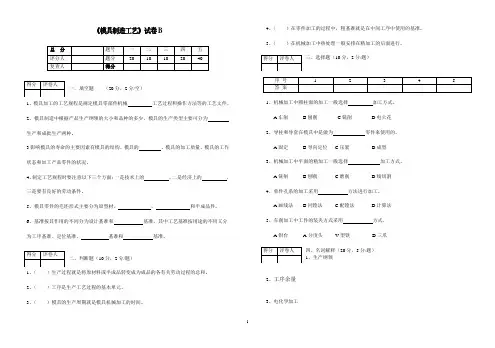

《模具制造工艺》试卷B一．填空题 （20分，2分/空）1、模具加工的工艺规程是规定模具零部件机械 工艺过程和操作方法等的工艺文件。

2、模具制造中根据产品生产纲领的大小和品种的多少，模具的生产类型主要可分为生产和成批生产两种。

3影响模具的寿命的主要因素有模具的结构、模具的 、模具的加工质量、模具的工作状态和加工产品零件的状况。

4、制定工艺规程时要注意以下三个方面：一是技术上的 ，二是经济上的 ，三是要有良好的劳动条件。

5、模具零件的毛坯形式主要分为原型材、 、 和半成品件。

6、基准按其作用的不同分为设计基准和 基准。

其中工艺基准按用途的不用又分为工序基准、定位基准、 基准和 基准。

二、判断题（10分，2分/题）1、（ ）生产过程就是将原材料或半成品转变成为成品的各有关劳动过程的总和。

2、（ ）工序是生产工艺过程的基本单元。

3、（ ）模具的生产周期就是模具机械加工的时间。

4、（ ）在零件加工的过程中，粗基准就是在中间工序中使用的基准。

5、（ ）在机械加工中热处理一般安排在精加工的后面进行。

三、选择题（10分，2分/题） 1、机械加工中圆柱面的加工一般选择 加工方式。

A 车削B 刨削C 铣削D 电火花2、导柱和导套在模具中是做为 零件来使用的。

A 固定B 导向定位C 压紧D 成型3、机械加工中平面的精加工一般选择 加工方式。

A 铣削B 刨削C 磨削D 线切割4、单件孔系的加工采用 方法进行加工。

A 画线法B 同镗法C 配镗法D 计算法5、车削加工中工件的装夹方式采用 方式。

A 钳台A 分度头 V 型铁 D 三爪四、名词解释（20分，5分/题） 1、生产纲领2、工序余量3、电化学加工4、陶瓷型铸造五、简答题（40分）1、什么是精基准？试述选择精基准的原则。

（10分）2、磨削导套时常出现“喇叭口”这样的缺陷，试述其产生的原因，怎样防止？（10分）3写出导柱的加工工艺。

（20分）《模具制造工艺》试卷B 答案和评分标准一．填空题 （20分，2分/空） 1、加工2、单件小批量3、材料4、先进性、合理性5、锻造件6、工艺 、测量 、装配二、判断题（10分，2分/题）1、生产纲领：工厂制造产品（或零件）的年产量，称为生产纲领。

模具设计与制造技术练习题库+答案一、单选题（共50题，每题1分，共50分）1、铣削难加工材料,衡量铣刀磨损程度时,以刀具( )磨损为准。

A、前刀面B、副切削刃C、后刀面D、主切削刃正确答案：C2、工艺基准分为( )、测量和装配基准。

A、安装B、加工C、定位D、设计正确答案：C3、采用直接浇口的单型腔模具,适用于成型( ) 塑件。

A、壳形B、平薄易变形C、箱形正确答案：C4、工程中常见回转体中,正面投影和侧面投影为相同的等腰三角形的是( )。

A、圆柱B、圆环C、圆锥D、球正确答案：C5、符号GB的含义是( )。

A、国际标准B、国家标准C、国外标准D、部级标准正确答案：B6、光栅尺是( )。

A、一种能够间接检测直线位移的伺服系统反馈元件B、一种数控系统的功能模块C、一种能够间接检测直线位移或角位移的伺服系统反馈元件D、一种极为准确的直接测量位移的工具正确答案：D7、金属的硬度是指( )。

A、金属材料抵抗冲击载荷作用而不破坏的能力B、金属材料在断裂前发生不可逆永久变形的能力C、金属材料抵抗局部变形、压痕或划痕的能力D、金属材料抵抗塑性变形(永久变形)或断裂的能力正确答案：C8、工件在机床上或在夹具中装夹时,用来确定加工表面相对于刀具切削位置的面叫( )。

A、工艺基准B、定位基准C、装配基准D、测量基准正确答案：B9、属于金属物理性能的参数是( )。

A、韧性B、硬度C、密度D、强度正确答案：C10、( )是指工件加工表面所具有的较小间距和微小峰谷的微观几何形状不平度。

A、波度B、表面光洁度C、表面粗糙度D、公差等级正确答案：C11、只需调整或更换夹具上个别定位元件或夹紧元件,就可用于装夹不同类型和尺寸的工件,这类夹具称为( )。

A、可调夹具B、专用夹具C、通用夹具D、组合夹具正确答案：A12、下列不属于平面加工方法的是( )。

A、铣削B、铰削C、磨削D、刨削正确答案：B13、点浇口不适用于( )塑料。

A、热塑性塑料B、热固性塑料C、热敏性塑料D、纤维增强塑料正确答案：C14、下列属于不可拆卸连接的类型是( )。

第一章模具制造工艺规程基础知识习题一、填空题1、生产过程中为改变生产对象的、、位置和等，使其成为成品或半成品的过程称为工艺过程。

2、注射模的结构零件按其外形分为、和。

3、生产类型是指企业（或车间、工段、班组、工作地）生产专业化程度的分类称为生产类型，包括、、三种类型。

4、在工艺过程中采用的基准称为工艺基准。

可分为、、和。

5、在加工时，为了保证工件相对于和之间的正确位置（即将工件定位）所使用的基准称为定位基准。

6、时间定额包括：、、、、。

二、判断题1、确定加工余量时，采用类比法估计确定加工余量的大小的经验估计法。

多用于单件小批生产。

（）2、工步是在加工表面不变，加工工具可变的情况下，所完成的那一部分工序。

（）3、零件结构的工艺性好是指零件的结构形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法方便地加工出来。

（）4、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。

（）5、在加工过程中直接保证的尺寸等称为封闭环。

（）6、量具的选择主要是根据被检零件的形状和尺寸精度来决定。

（）7、模具生产属于单件小批生产，适合采用分散装配。

（）8、工位是组成工艺过程的基本单元。

（）9、机械加工工艺过程卡片用于大批、大量生产中的加工零件，中批生产以及单件小批生产中的某些复杂零件。

（）10、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准；粗基准一般只能使用一次。

（）11、确定加工余量时，以有关工艺手册和资料所推荐的加工余量为基础，结合实际加工情况进行修正以确定加工余量的大小的查表修正法。

应用较广。

（）12、机械加工中刀具的选择取决于所确定的加工方法、工件材料、与所要求的加工精度、生产率和经济性、机床类型等无关。

（）13、确定加工余量时，以一定的经验资料和计算公式为依据，对影响加工余量的诸因素进行逐项的分析计算以确定加工余量的大小的分析计算法。

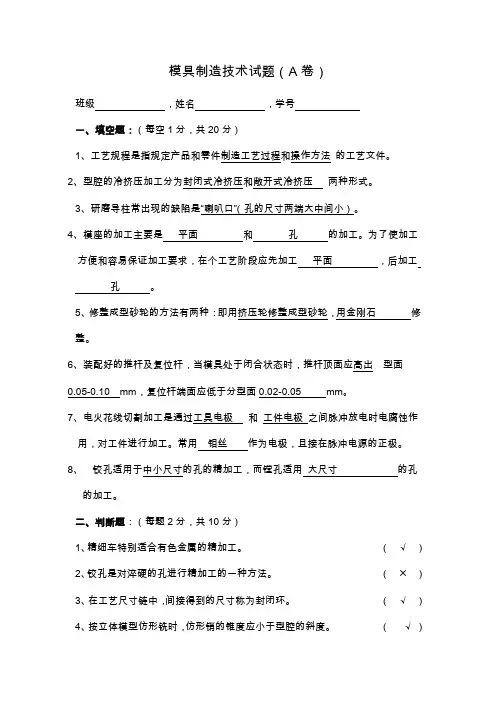

模具制造技术试题（A卷）班级，姓名，学号一、填空题：（每空1分，共20分）1、工艺规程是指规定产品和零件制造工艺过程和操作方法的工艺文件。

2、型腔的冷挤压加工分为封闭式冷挤压和敞开式冷挤压两种形式。

3、研磨导柱常出现的缺陷是“喇叭口”（孔的尺寸两端大中间小）。

4、模座的加工主要是平面和孔的加工。

为了使加工方便和容易保证加工要求，在个工艺阶段应先加工平面，后加工孔。

5、修整成型砂轮的方法有两种：即用挤压轮修整成型砂轮，用金刚石修整。

6、装配好的推杆及复位杆，当模具处于闭合状态时，推杆顶面应高出型面0.05-0.10mm，复位杆端面应低于分型面0.02-0.05 mm。

7、电火花线切割加工是通过工具电极和工件电极之间脉冲放电时电腐蚀作用，对工件进行加工。

常用钼丝作为电极，且接在脉冲电源的正极。

8、铰孔适用于中小尺寸的孔的精加工，而镗孔适用大尺寸的孔的加工。

二、判断题：（每题2分，共10分）1、精细车特别适合有色金属的精加工。

（√）2、铰孔是对淬硬的孔进行精加工的一种方法。

（╳）3、在工艺尺寸链中，间接得到的尺寸称为封闭环。

（√）4、按立体模型仿形铣时，仿形销的锥度应小于型腔的斜度。

（√）5、用成形砂轮磨削法一次可磨削的表面宽度不能太大。

（√）三、选择题（每题2分，共20分）1、轴类零件在一台车床上车端面、外圆和切断。

此时工序为（ A ）。

A一个B两个C三个D四个2、下列不属于型腔加工方法的是（B ）A电火花成形B线切割C普通铣削D数控铣削3 、下列不属于平面加工方法的是（ D ）A刨削B磨削C铣削D铰削4、某导柱的材料为40钢，外圆表面要达到IT6级精度，Ra.8um则加工方案可选（ A ）A粗车—半精车—粗磨—精磨B粗车—半精车—精车C粗车—半精车—粗磨5、简要说明零件加工所经过的工艺路线的卡片是（ A ）A机械加工工艺过程卡 B 机械加工工艺卡C机械加工工序卡6、铰孔主要用于加工（C ）A 大尺寸孔B 盲孔、深孔C 中小尺寸未淬硬孔D中小尺寸已淬硬孔7、但电极平动法的特点是（ B ）A只需工作台平动 B 只需一个电极 C 较轻易加工高精度的型腔D 可加工具有清角、清棱的型腔8、关于ISO代码中G00的功能说法正确的是（C ）A是直线插补指令B 是快速移动且加工指令C是快速移动但不加工指令9、对于非圆型孔的凹模加工，正确的加工方法是：（ B ）A 可以用铣削加工铸件型孔B 可以用铣削作半精加工C 可用成型磨削作精加工10、对于非圆凸模加工，不正确的加工方法是：（ B ）A可用刨削作粗加工B淬火后，可用精刨作精加工C 可用成型磨削作精加工四、简答题（共20分）1、拉深模试模时出现制件起皱的缺陷，找出其产生的原因以及调整方法。

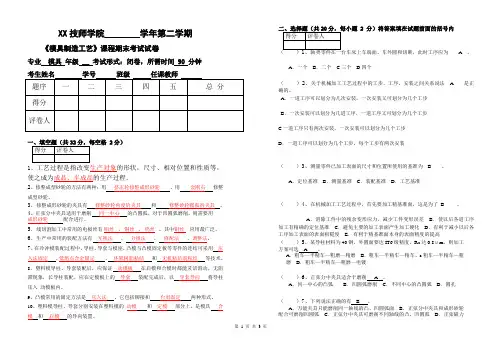

XX技师学院________学年第二学期《模具制造工艺》课程期末考试试卷专业模具年级 __ 考试形式：闭卷，所需时间 90 分钟2分）1、工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

2、修整成型砂轮的方法有两种：用挤压轮修整成形砂轮、用金刚石修整成型砂轮。

3、修整成形砂轮的夹具有修整砂轮角度的夹具和修整砂轮圆弧的夹具。

4、正弦分中夹具适用于磨削同一中心的凸圆弧，对于凹圆弧磨削，则需要用成形砂轮配合进行。

5、线切割加工中常用的电极丝有钼丝、铜丝、钨丝。

其中钼丝应用最广泛。

6、生产中常用的装配方法有互换法、分组法、修配法、调整法。

7、在冷冲模装配过程中，导柱、导套与模座，凸模与凸模固定板等零件的连结可采用压入法固定、低熔点合金固定、环氧树脂粘结和无机粘结剂粘结等技术。

8、塑料模导柱、导套装配后，应保证动模板在启模和合模时都能灵活滑动，无阻滞现象，长导柱装配，应在定模板上的导套装配完成后，以导套导向将导柱压入动模板内。

9、凸模常用的固定方法是压入法。

它包括铆接和台肩固定两种形式。

10、塑料模导柱、导套分别安装在塑料模的动模和定模部分上，是模具合模和启模的导向装置。

2 分）将答案填在试题前面的括号内轴类零件在一台车床上车端面、车外圆和切断，此时工序应为 A 。

A．一个B．二个 C.三个 D.四个（）2、关于机械加工工艺过程中的工步、工序、安装之间关系说法 A 是正确的。

A．一道工序可以划分为几次安装，一次安装又可划分为几个工步B．一次安装可以划分为几道工序，一道工序又可划分为几个工步C一道工序只有两次安装，一次安装可以划分为几个工步D．一道工序可以划分为几个工步，每个工步有两次安装（）3、测量零件已加工表面的尺寸和位置所使用的基准为 B 。

A．定位基准B．测量基准C．装配基准D．工艺基准（）4、在机械加工工艺过程中，首先要加工精基准面，这是为了B 。

A．消除工件中的残余变形应力，减少工件变形误差B．使以后各道工序加工有精确的定位基准C．避免主要的加工表面产生加工硬化D．有利于减小以后各工序加工表面的表面租糙度E．有利于精基准面本身的表面精度的提高（）5、某导柱材料为40钢，外圆面要达IT6级精度，Ra达0.8μm，则加工方案可选 A 。

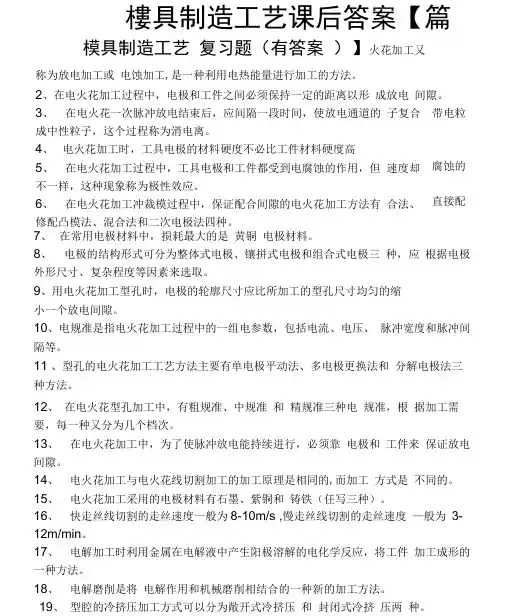

樓具制造工艺课后答案【篇 模具制造工艺 复习题（有答案 ）】火花加工又 称为放电加工或 电蚀加工,是一种利用电热能量进行加工的方法。

2、在电火花加工过程中，电极和工件之间必须保持一定的距离以形 成放电 间隙。

7、 在常用电极材料中，损耗最大的是 黄铜 电极材料。

8、 电极的结构形式可分为整体式电极、镶拼式电极和组合式电极三 种，应 根据电极外形尺寸、复杂程度等因素来选取。

9、用电火花加工型孔时，电极的轮廓尺寸应比所加工的型孔尺寸均匀的缩 小一个放电间隙。

10、电规准是指电火花加工过程中的一组电参数，包括电流、电压、 脉冲宽度和脉冲间隔等。

11 、型孔的电火花加工工艺方法主要有单电极平动法、多电极更换法和 分解电极法三种方法。

12、 在电火花型孔加工中，有粗规准、中规准 和 精规准三种电 规准，根 据加工需要，每一种又分为几个档次。

13、 在电火花加工中，为了使脉冲放电能持续进行，必须靠 电极和 工件来 保证放电间隙。

14、 电火花加工与电火花线切割加工的加工原理是相同的,而加工 方式是 不同的。

15、 电火花加工采用的电极材料有石墨、紫铜和 铸铁（任写三种）。

16、 快走丝线切割的走丝速度一般为8-10m/s ,慢走丝线切割的走丝速度 —般为 3-12m/min 。

17、 电解加工时利用金属在电解液中产生阳极溶解的电化学反应，将工件 加工成形的一种方法。

18、 电解磨削是将 电解作用和机械磨削相结合的一种新的加工方法。

19、 型腔的冷挤压加工方式可以分为敞开式冷挤压 和 封闭式冷挤 压两 种。

3、 在电火花一次脉冲放电结束后，应间隔一段时间，使放电通道的 子复合成中性粒子，这个过程称为消电离。

4、 电火花加工时，工具电极的材料硬度不必比工件材料硬度高5、 在电火花加工过程中，工具电极和工件都受到电腐蚀的作用，但 速度却不一样，这种现象称为极性效应。

6、 在电火花加工冲裁模过程中，保证配合间隙的电火花加工方法有 合法、修配凸模法、混合法和二次电极法四种。

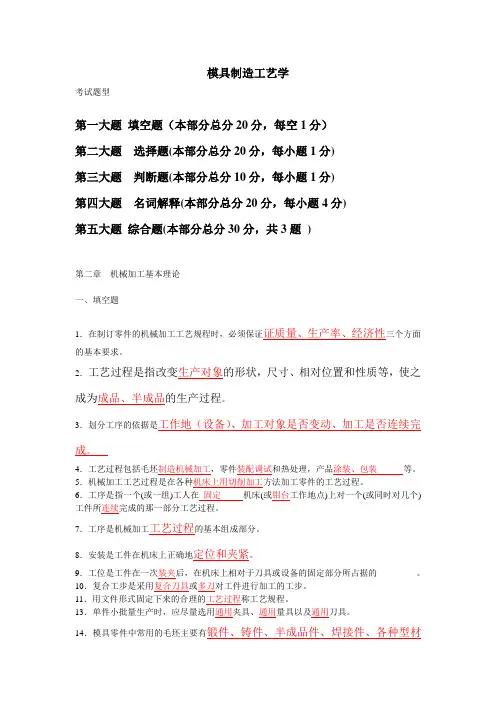

模具制造工艺学考试题型第一大题填空题（本部分总分20分，每空1分）第二大题选择题(本部分总分20分，每小题1分)第三大题判断题(本部分总分10分，每小题1分)第四大题名词解释(本部分总分20分，每小题4分)第五大题综合题(本部分总分30分，共3题)第二章机械加工基本理论一、填空题1．在制订零件的机械加工工艺规程时，必须保证证质量、生产率、经济性三个方面的基本要求。

2．工艺过程是指改变生产对象的形状，尺寸、相对位置和性质等，使之成为成品、半成品的生产过程。

3．划分工序的依据是工作地（设备）、加工对象是否变动、加工是否连续完成。

4．工艺过程包括毛坯制造机械加工，零件装配调试和热处理，产品涂装、包装等。

5．机械加工工艺过程是在各种机床上用切削加工方法加工零件的工艺过程。

6．工序是指一个(或一组)工人在固定机床(或钳台工作地点)上对一个(或同时对几个)工件所连续完成的那一部分工艺过程。

7．工序是机械加工工艺过程的基本组成部分。

8．安装是工件在机床上正确地定位和夹紧。

9．工位是工件在一次装夹后，在机床上相对于刀具或设备的固定部分所占据的。

10．复合工步是采用复合刀具或多刀对工件进行加工的工步。

11．用文件形式固定下来的合理的工艺过程称工艺规程。

13．单件小批量生产时，应尽量选用通用夹具、通用量具以及通用刀具。

14．模具零件中常用的毛坯主要有锻件、铸件、半成品件、焊接件、各种型材及板料等。

15．定位是使工件的加工表面在机床上或夹具中处于正确加工位置。

17．工艺基准包括工序基准、定位基准、测量基准和装配基准。

18．定位基准应从与加工表面有相对位置精度要求的表面中选择。

19．在零件图上所使用的基准为设计基准。

20．在工艺过程中所采用的基准为工艺基准。

121．基准重合即选设计基准为定位基准，这是选择精基准的原则。

22．工件在机床上的装夹方法有找正法、夹具法。

123．机械加工的最初工序只能用工件毛坯上未经加工的表面作定位基准，这种定位基准称粗基准，用已经加工过的表面作定位基准称精基准。

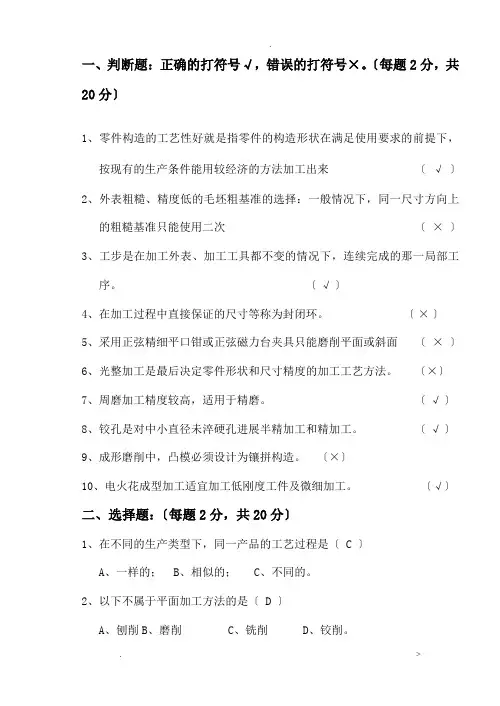

一、判断题：正确的打符号√，错误的打符号×。

〔每题2分，共20分〕1、零件构造的工艺性好就是指零件的构造形状在满足使用要求的前提下，按现有的生产条件能用较经济的方法加工出来〔√〕2、外表粗糙、精度低的毛坯粗基准的选择：一般情况下，同一尺寸方向上的粗糙基准只能使用二次〔×〕3、工步是在加工外表、加工工具都不变的情况下，连续完成的那一局部工序。

〔√〕4、在加工过程中直接保证的尺寸等称为封闭环。

〔×〕5、采用正弦精细平口钳或正弦磁力台夹具只能磨削平面或斜面〔×〕6、光整加工是最后决定零件形状和尺寸精度的加工工艺方法。

〔×〕7、周磨加工精度较高，适用于精磨。

〔√〕8、铰孔是对中小直径未淬硬孔进展半精加工和精加工。

〔√〕9、成形磨削中，凸模必须设计为镶拼构造。

〔×〕10、电火花成型加工适宜加工低刚度工件及微细加工。

〔√〕二、选择题：〔每题2分，共20分〕1、在不同的生产类型下，同一产品的工艺过程是〔 C 〕A、一样的；B、相似的；C、不同的。

2、以下不属于平面加工方法的是〔 D 〕A、刨削B、磨削C、铣削D、铰削。

3、对有色金属零件的外圆外表加工，当精度要求为IT6，时，它的终了加工方法应该采用〔 A 〕A、精车；B、精磨；C、粗磨；D、研磨。

4、选择精基准的原则中讲到的"基准重合〞是指〔A〕A、选择设计基准作为精基准B、以粗基准作为精基准C、在多数工序中采用同一组精基准定位D、选择加工外表本身作为精基准5、以下适合线切割加工的对象是〔 C 〕A、阶梯孔、阶梯轴；B、型腔；C、成型刀、样板；D、非导电材料。

7、电火花加工凹模型孔是利用〔 C 〕之间脉冲放电产生电腐蚀现象的原理而进展的。

A.工作液与工件；B.工作液与工具电极；C.工件与工具电极。

8、用坐标镗床加工孔系，其外表粗糙度可达〔 B 〕A、；B、；C、。

9、模具电火花穿孔加工常用的电极构造形式有〔 A 〕。
