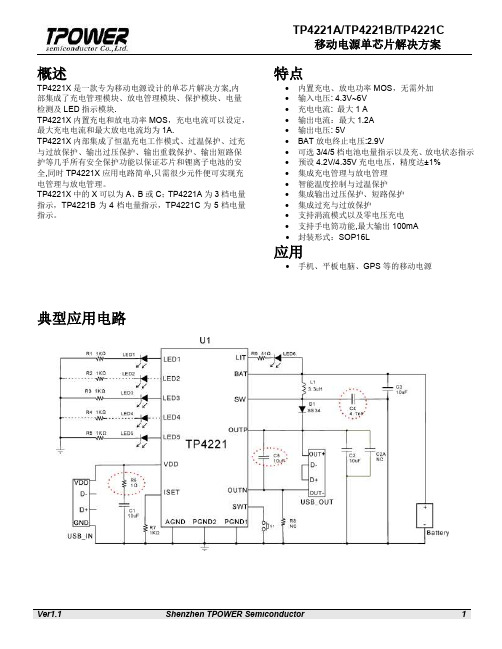

概述TP4221X 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理模块、保护模块、电量检测及LED 指示模块.TP4221X 内置充电和放电功率MOS ，充电电流可以设定，最大充电电流和最大放电电流均为1A.TP4221X 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时TP4221X 应用电路简单,只需很少元件便可实现充电管理与放电管理。
TP4221X 中的X 可以为A 、B 或C ；TP4221A 为3档电量指示，TP4221B 为4档电量指示，TP4221C 为5档电量指示。
特点∙ 内置充电、放电功率MOS ，无需外加 ∙ 输入电压: 4.3V~6V ∙ 充电电流: 最大1 A ∙ 输出电流：最大1.2A ∙ 输出电压: 5V∙ BAT 放电终止电压:2.9V∙ 可选3/4/5档电池电量指示以及充、放电状态指示 ∙ 预设4.2V/4.35V 充电电压，精度达±1% ∙ 集成充电管理与放电管理 ∙ 智能温度控制与过温保护 ∙ 集成输出过压保护、短路保护 ∙ 集成过充与过放保护∙ 支持涓流模式以及零电压充电 ∙ 支持手电筒功能,最大输出100mA ∙封装形式：SOP16L应用∙ 手机、平板电脑、GPS 等的移动电源典型应用电路管脚SOP16L 管脚描述极限参数（注1）推荐工作范围注1：最大极限值是指超出该工作范围芯片可能会损坏。
推荐工作范围是指在该范围内芯片工作正常，但不完全保证满足个别性能指标。
电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电气参数规范。
对于未给定的上下限参数，该规范不予保证其精度，但其典型值合理反映了器件性能。
电气参数内部框图应用说明恒温充电模式TP4221X 内部集成了温度反馈环路，充电时，如果芯片内部的温度升高到120℃，充电电流会随着芯片的温度升高而降低，从而减小系统功耗，降低温升，当温度升高到140℃时，充电电流减小为零，由于温度反馈控制， IC 工作温度最终会稳定在120℃～140℃之间的某个值。
VISIT OUR WEBSITES: • • .auElectric and Pneumatic ActuatorsSeries ABV incorporates a full port brass ball valve for great flow rates with minimal pressure drop. The valve features a blowout proof stem for added safety, reinforced PTFE seats and seals for longer life, and a chrome/nickel plated ball for better performance.Actuators are direct mounted creating a compact assembly for tight spaces. Double o-ring stem seals assure leak free operation.The ABV Series is an economical automated valve package with either an electric or pneumatic actuator. Electric actuated models are weatherproof, NEMA 4, powered by standard 115VAC supply, and are available in either two-position or proportional control. Two-position actuators use the 115 VAC input to drive the valve open or closed, while the modulating actuator accepts a 4 to 20 mA input for infinite valve positioning. Actuator features thermal overload protection and a permanently lubricated gear train.The pneumatic double acting actuator uses an air supply to drive the valve open and closed.The actuator has two supply ports with one driving the valve open and the other driving the valve closed. Spring return pneumatic actuator uses the air supply to open the valve and internally loaded springs return the valve to the closed position. Also available is the SV3solenoid valve to electrically switch the air supply pressure between the air supply ports for opening and closing the valve. Actuators are constructed of anodized and epoxy coated aluminum for years of corrosion free service.FEATURES• Full port brass ball valve• Direct mount actuators for compact assembly• Electric actuator that is rated NEMA 4 and is available in two position or modulating • Pneumatic double acting or spring return rack and pinion actuatorCBA DEFSPECIFICATION Body:2 – piece.Line Size:1/4˝ to 4˝.End Connections:Female NPT.Pressure Limit:600 psi (41 bar) WOG,100 psi (6.9 bar) SWP .Wetted Materials:Body, end cap, stem:Brass; Ball: Chrome/nickel plated brass;Seat, stem seal: PTFE.Temperature Limit:300°F (148°C).Other Materials:Body seal, body O-ring, stem O-ring: Fluoroelastomer. ACTUATORS ElectricPower Requirements:115 VAC, 50/60HZ, single phase. Optional 220 VAC, 24VAC, 12 VDC, and 24 VDC.Power Consumption (Locked Rotor Current):Two position: U11: 0.55A; U12,U13, U14: 0.75A; U15: 1.1A; Modulating:V12, V13, V14: 0.75A; V15: 1.1A. Cycle Time (per 90°):Two position: U11: 2.5 sec.; U12, U13: 5 sec.; U14: 10sec.; U15: 15 sec. Modulating: V12, V13:10 sec.; V13: 20 sec.; V15: 30 sec.Duty Cycle:Two position: U11: 75%;U12, U13, U14, U15: 25%. Modulating:V12, V13, V14, V15: 75%.Enclosure Rating:NEMA 4. Optional NEMA 7.Housing Material:Aluminum withthermal bonding polyester powder finish.Temperature Limit:0 to 150°F (-17 to 65°C).Electrical Connection:1/2˝ female NPT.Modulating Input:4 to 20 mA.Standard Features:Manual override and position indicator except modulating units.Pneumatic “DA” and “SR” SeriesType:DA Series is double acting and SR Series is spring return (rack and pinion).Normal Supply Pressure:80 psi (5.5 bar).Maximum Supply Pressure:130 psig (9.0 bar).Air Connections:DA/SR1 to 5: 1/8˝female NPT, all other sizes: 1/4˝ female NPT.Air Consumption (per stroke):DA1: 2.32 cu. in.; DA2, SR2: 9.34 cu. in.;DA3, SR3: 17.21 cu. in.; DA5, SR5:39.54 cu. in.; SR6: 54.37 cu. in.Cycle Time (per 90°):DA1: .03 sec.;DA2: .05 sec.; DA3: .06 sec.; DA5: .18sec.; SR2: .09 sec.; SR3: .13 sec.; SR5:.28 sec.; SR6: .39 sec.Housing Material:Anodized aluminum body and epoxy coated aluminum end caps.Temperature Limit:-4 to 180°F (-20 to 85°C).Accessory Mounting:NAMUR standard.Standard Features: Position indicator.E CBADNote: All spring return actuators are factory standard as spring (fail) close.。
New Seagate Model Number Key, EnterpriseST 500 NM 123 1BRANDCAPACITYSEGMENTATTRIBUTESGENERATION2 letters ST = Seagate MX = Maxtor2 to 4 digits 500 = 500GB 1000 = 1000GBCapacities >9999GB:10 = 10TB 15 = 15TB2 lettersMM = Mission-Critical, 2.5-Inch, 10K MX = Mission-Critical, 2.5-Inch, 15K NM = Nearline, 3.5-Inch NX = Nearline, 2.5-Inch FM = SSD Mainstream FX = SSD Performance3 digits, non-intelligentVaries as needed, for example:Interface RPM Cache SED1 digit, intelligent 1 = 1st Generation2 = 2nd Generation3 = 3rd GenerationSeagate Partner Program MembersVisit the Sales Tools section to access the latest product roadmap, end-of-life schedule and product information. DistributorsEMEA SPP Support00-800-6890-8282US Sales Support1-800-SEAGATE or 1-405-324-4700Visit for more information or call 1-800-SEAGATE (1-800-732-4283) © 2012 Seagate Technology LLC. All rights reserved. Printed in USA. Seagate, Seagate Technology and the Wave logo are registered trademarksof Seagate Technology LLC in the United States and/or other countries. Cheetah, Constellation.2, Pulsar, Pulsar.2 and Savvio are either trademarks or registered trademarks of Seagate Technology LLC or one of its affiliated companies in the United States and/or other countries. The FIPS logo is a certification mark of NIST, which does not imply product endorsement by NIST, the U.S., or Canadian governments. All other trademarks or registered trademarks are the property of their respective owners. When referring to drive capacity, one gigabyte, or GB, equals one billion bytes and one terabyte, or TB, equals one trillion bytes. Your computer’s operating system may use a different standard of measurement and report a lower capacity. In addition, some of the listed capacity is used for1 One gigabyte, or GB, equals one billion bytes and one terabyte, or TB, equals one trillion bytes when referring to hard drive capacity.2 Self-Encrypting Drives (SED) and FIPS 140-2 Validated drives are not available in all models or countries. May require TCG-compliant host or controller support.3 See FIPS 140-2 Level 2 Certificate at /groups/STM/cmvp/documents/140-1/1401val2010.htm#12994 Data provided is based on format at 512 bytes.View a brief training presentation on how our model number format has changed at /seagate/ModelNumber。
本说明书由天津曙光敬业科技有限公司翻译This manual has been translated by Tianjin Aurora UA V Technology Co.,Ltd.尊敬的用户，欢迎购买我们的数字开关。
此产品是世界上第一个多功能开关系统，由PowerBox Systems GmbH研发、生产。
它专门使用轻巧的锂电池，在接收机电源供应的开关安全性上有很大改善。
此产品外壳坚固并带有一个自锁电子开关、一个高性能线性IC控制稳压电路和一个电压监测器。
此电压监测器使用一个两芯锂电池和一个五芯镍镉/镍氢电池组，分四个阶段进行监测。
重要的构造特点：坚固的塑料外壳（材质为30%的玻璃纤维）、两根连接导线、一根横截面为0.34mm2的硅导线直接焊接在焊接板上（如在同一直线上），焊接板封装在专用的胶层中以防振、SMT安装电路板、编程控制的线路转换程序以及两个散热片（其中一个焊接在电路板上）。
我们建议将数字开关用于以下类型的模型：-带有五个标准尺寸舵机的中小型模型飞机-F3A模型（非常适用于此模型）-带有八个或八个以上舵机的滑翔机，依据舵机尺寸、模型尺寸和飞行类型（热飞行或特技飞行）-电力驱动或光驱动的直升机，转子直径为1.30m，最多带有五个舵机-电力驱动或光驱动的RC模型汽车-模型船-汽油机点火系统的电压为四芯镍镉电池的电压（DA或其它）操作：数字开关由一个按钮控制，操作起来非常简便。
此按钮也用来设置想要安装的电池的开关。
在一般情况下，此按钮负责将开关信号传输给电子开关；按钮本身与实际的电流转换没有关系。
将一个两芯锂电池或一个五芯镍镉/镍氢电池与电池导线连接。
此导线装有一个极化通用接头。
注意，应将电池极性连接正确。
注意：将电池极性接反会损坏开关中的集成稳压器IC。
连接好电池后，LED指示灯会亮起来并显示电池的电压：绿色表示电压正常，橙色表示半放电，红色表示电量不足。
当自锁电子开关连接到电源时，其默认状态为“ON”。
安全声明为保证安全、正确、高效地使用本装置，请务必阅读以下重要信息：1. 请仔细阅读本说明书，并按照说明书的规定操作。
如有随机资料，请以随机资料为准；2. 装置的安装、调试应由专业人员进行；3. 装置上电前，应检查所要施加的电量是否与装置的额定值相符；4. 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件；5. 请使用合格的测试仪器和设备对装置进行试验和检测；6. 装置如出现异常或需维修，请及时与本公司联系。
目录1、概述 (1)2、技术参数 (2)3、结构、安装 (4)4、功能及原理 (5)4.1 三段式复合电压闭锁方向过流保护 (5)4.2 零序过流保护 (6)4.3 过流保护 (7)4.4 过负荷、启动风冷、闭锁调压 (7)4.5 间隙保护 (7)4.6 PT断线告警 (8)4.7 控制回路断线告警 (8)4.8 遥测功能 (8)4.9 遥信采集 (9)4.10 故障录波 (10)4.11 通讯功能 (10)4.12 跳闸出口选择 (10)5、定值及整定参考 (10)5.1 设备参数整定 (10)5.2 装置定值整定 (11)5.3 装置控制字整定 (13)5.4 装置跳闸矩阵整定 (14)5.5 保护软压板 (15)5.6 测控参数 (16)6、运输、贮存 (16)7、订货须知及供应成套性 (17)7.1 订货时应指明 (17)7.2 供应成套性 (17)8、装置背后端子图 (18)附录装置信息 (19)A.1 装置自检信息 (19)A.2 装置动作信息 (19)A.3 装置开关变位信息 (19)A.4 装置运行告警信息 (20)A.5 装置操作告警信息 (20)1、概述1.1 用途RDCU-4222G变压器后备保护测控装置，适用于110kV及以下电压等级变电站中的变压器的高压侧后备保护，中（低）压侧后备保护。
1.2 功能及型号表1 主要功能及型号注：高、中、低压侧后备保护装置硬件相同，用户跟据实际应用，在装置配置参数中选择。
F I R E A L A R M S12The Edwards 278B/279B series non-coded, double-action fire alarm stations are UL listed, contemporary-styled Lexan stations. The 278B series feature terminals for field wiring connec-tions, and the 279B series use 6” (150mm) wire leads for field wiring connections.All types are available with single or double pole alarm contacts that can be normally open,normally closed or a combination of both. Either a key or tool (depending on station selected) is required to reset mechanism. Where a manual station is installed on a circuit that also includes smoke detectors, a resistor can be added in series with the alarm initiating contacts on the station so the operation of the station does not extinguish alarm LEDs on operated detectors. The 276-R and 276-RT resistor kits permit field installation of the series resistor on applicable stations.For semi flush mounting, use a standard North-American 4 inch square box with single gang plaster cover having an overall minimum depth of 2-1/4 inches (57mm). For surface mounting use a 276B-RSB surface back box.Features and Specifications• Double action models• Single or double pole contacts• Terminals or wire leads for field connections • Key lock or tool reset • Break glass operation• Surface or semi flush mounting • Red finish• Contemporary styling• Rugged Lexan construction • Latch action until reset • O perating temperature range: 32°F to 120°F (0°C to 49°C)MEA12Cat. No's.278B and 279B SeriesFront ViewSemi-FlushSurfaceCat. No. 278B SeriesWith Optional Back Box4" Square back box and plaster cover with single gang opening having overall min. depth of 2-1/4" (57mm)Cat. No's.277B & 279B Series Without Back Box Cat. No's. 278B & 276B-RSBBack Box5 3/16"(132m m )5 1/32"(128m m )3 9/16"(91mm)3 1/2"(89mm)2 1/4"(57mm)2 7/16"(62mm)1 3/8"(35mm)1 7/32"(31mm)1 3/8"(35mm)1 3/8"(35mm)1 31/32"(50mm)Cat. No. 276B-RSB。
灾报警控制器FS-3030/E作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
烟粒子被空气出口吹离探测器。
烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
由于火灾以不同方式发展，而且它们的蔓延经常不可预知，两种探测器都不能最好地配置，一种给定点探测器将不能提供适当的火灾报警。
在1U Rack mount的精简空间设计里，采用最新的SATA-II硬盘储存接口，提供您小而美的储存系统EonStor A04U-G2421 系列是一款可支持连接 SATA-II 硬盘的磁盘阵列系统，在1U Rackmount精简空间的机构设计里提供单一阵列可安装4块SATA-II (300MB/sec) 硬盘并提供最先进的NCQ (Native Command Queuing) 技术来提升整体效能；除此之外也提供了向下兼容的功能，透过转换可连接您既有PATA或SATA-I 硬盘。
在主机的连接上提供Ultra 320 SCSI通道的连接，并且广泛的支持在各种主机及操作系统上，如：SUN Solaris v8/9、Windows NT/2000/2003 Server、Redhat Linu x、SuSe Linux等，不须安装任何驱动软件都能轻易的连接上，对于如监控系统(Surveillances System)、SOHO 环境及连接小型服务器等应用的使用者而言，此系列提供绝佳的价格效益比，是相当好的一个选择。
超快速的数字数据存取速度采用效能最佳的64 bits PowerPC 400 MHz CPU内建256KB L2 Cache来处理数据的存取，就如同超级跑车一样内置了一个超高马力的引擎，其所达到的存取效能是大多数的RAID系统所无法比拟，同时因为新一代的Dual PCI-X总线的芯片设计(内建硬件XOR Engine和ECC support)，系统数据传输的总频宽(System Bandwidth)可达2GBytes/sec，提供出超高的数据读取及写入效能。
除此之外，EonStor A04U-G2421的高速缓存 (Cache memory) 内建为256 MB DDR，适当的满足对效能的要求，并且透过了Ultra 320 SCSI工业标准的主机连接接口，使得EonStor A04U-G2421能充分发挥传输速率最高达640MB/s以上的频宽。

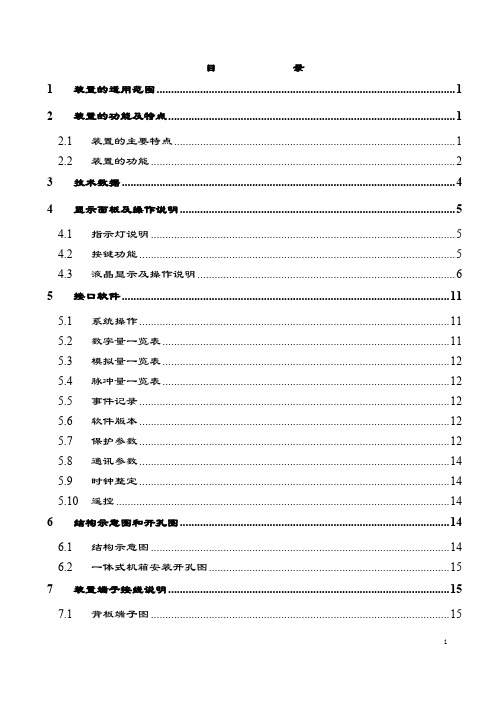

目录1装置的适用范围 (1)2装置的功能及特点 (1)2.1装置的主要特点 (1)2.2装置的功能 (2)3技术数据 (4)4显示面板及操作说明 (5)4.1指示灯说明 (5)4.2按键功能 (5)4.3液晶显示及操作说明 (6)5接口软件 (11)5.1系统操作 (11)5.2数字量一览表 (11)5.3模拟量一览表 (12)5.4脉冲量一览表 (12)5.5事件记录 (12)5.6软件版本 (12)5.7保护参数 (12)5.8通讯参数 (14)5.9时钟整定 (14)5.10遥控 (14)6结构示意图和开孔图 (14)6.1结构示意图 (14)6.2一体式机箱安装开孔图 (15)7装置端子接线说明 (15)7.1背板端子图 (15)7.2背部端子定义表 (16)8接线原理图 (18)附：调试大纲 (19)1装置的适用范围本装置适用于35KV等级的双圈变压器差动保护，同RDCU-4222高压侧后备保护和RDCU-4203非电量保护一起构成变压器成套保护。
保护部分由比率制动和谐波制动的差动保护、速断保护组成。
监视部分有故障检测功能，记录故障电流幅值和故障相别，具有装置故障报警、保护定值不合理报警、CT 断线报警功能。
通讯部分由485总线组成监控网络，完成遥测、遥信、遥控、遥调及远方修改保护定值、远方信号复归等功能。
由CAN总线组成高速通讯网络。
2装置的功能及特点2.1装置的主要特点●分散式系统按每条线路对应于一个小机箱设计,装置可下放到开关柜上安装，也可集中组屏,各装置与通讯管理机之间由CAN总线和485总线通迅电缆联络。
装置分散配置，提高了系统的可靠性及可维护性，减少了事故隐患。
●硬件标准化机箱只有四块小插件组成，电路原理简单、易于掌握。
●先进高速的通讯网络●采用CAN和485双网配置，两网各有侧重，相互补充，既完成传统的通讯功能，又能实现变电站内的保护配合、变位信息主动上报等功能。
除此之外，每个装置还配置有RS232维护通讯口，为装置维护提供了方便。
●高可靠性所有元件均采用工业级芯片,抗干扰能力强，故障率极低，独特的布线设计、电磁屏蔽、软硬件冗余、脉冲群抑制使装置具有高抗干扰能力。
●低功耗设计装置电源交直流220V通用，电源功耗不大于8W；●开关量使用DC 220V电压输入微机监控保护装置若使用24V作开入量电源，由于变电站强磁场干扰信号误报现象时有发生，本装置直接使用直流220V作开入电源，即简化了接线又消除信号误报现象。
●遥控投切保护、遥控复归信号各保护功能可实现远方投切，各保护信号可实现远方复归。
●开放式系统设计思想可以和其它制造厂家的微机设备联网。
●显示整定简单方便显示为LCD汉字显示，人机界面友好，操作简便，显示内容丰富。
2.2装置的功能●电气参数测量：高压侧三相电流（1A）、低压侧三相电流（1A）●事件记录：记录保护事件的时间、故障时的电器参数●差动保护：差动保护采用谐波制动原理避免空投及外部故障恢复产生较大差动电流(励磁涌流)，采用比率制动原理避免区外故障不平衡电流的影响，并有CT 断线闭锁功能。
保护判据：设Ih为高压侧电流，IL为低压侧电流，两者方向相反，则：差动电流icd =|ih+ iL |制动电流izd=| ih – iL| / 2（拐点）1）差动速断判据Icd >IsddIsdd为差动速断整定值，按避开变压器空载合闸的励磁涌流整定。
2）比率差动判据：Icd >Icdd izd>IRD (Icd-Icdd)/(Izd-IRD)>KrIcdd为差动启动电流，Kr为比率制动系数, Izd为制动电流。
Icdd的整定应避开负荷状态下差动不平衡电流。
Kr 的整定应避开区外故障下的不平衡电流影响。
3）二次谐波制动判据I2cd/Icd > kxI2cd 为差动电流二次谐波分量，Icd为差动电流基波分量，kx为二次谐波制动系数。
利用三相电流的二次谐波来防止涌流误动，二次谐波制动采用或门制动方式，即A、B、C三相中有一相满足制动条件，则闭锁差动保护出口。
● CT 断线报警、CT 断线闭锁差动保护可投退任一相电流断线时发CT 断线报警信号。
瞬时CT 断线闭锁差动保护判据：只有保护启动后，方才进行CT 断线判断，CT 断线分相闭锁差动保护。
1）保护启动前，某侧最大电流小于0.2In ，则不进行CT 断线闭锁判断。
2）保护启动后， 最大电流大于1.2In ，则不进行CT 断线闭锁判断。
3）保护启动后，任一侧电流比启动前增加，则不进行CT 断线闭锁判断。
4）只有1相电流为0（<0.08In ），另外两相电流不为0（>0.1In ），且与启动前相等（电流差<0.1In ），则认为CT 断线。
● 定值错误报警功能 ● 装置故障报警功能● 保护出口：保护跳闸空接点输出。
● 遥信量：保护信号、故障检测、开关量状态等。
● 遥调量：保护参数可以远方设置并修改。
● 网络通讯：485和CAN 双网通讯，485实现数据传输，CAN 网实现高速保护配合功能。
● 保护原理： 差动保护Iset1为速断定值；Iset2为差动定值；D1为制动系数定值；D2为二次谐波制动系数定值。
I CCD >I ACD >I BCD >I CCD >I ACD >I BCD >K1>K2<TA TA3技术数据●差动速断保护整定范围0.5A ～20A，整定级差0.001A，动作时间不大于30ms●差动保护差动启动电流：整定范围0.1A～2A，整定级差0.001A二次谐波制动系数：整定范围0.1～0.50 ，整定级差0.01比率制动系数：整定范围0.1～0.8，整定级差0.01动作时间：不大于35ms●保护误差：保护误差不大于3％或0.02A●保护返回系数：不小于0.95●交流输入额定值：电流1A/50Hz功耗<0.25V A/相●电源：✧电压DC220V（176V ～264V）或 AC220V（176V～264V）✧电源允许中断时间不大于0.3s●过载特性：交流电流回路：2倍额定电流，连续工作10倍额定电流，10s40倍额定电流，1s●触点容量：跳闸出口继电器触点长期接通AC250V，16A●开关量输入：空接点，隔离电压2000V● CAN通讯接口：直接通讯距离最远10KM/5KBPS通讯速率最高1MBPS● 485通讯接口：直接通讯距离最远1.2KM通讯速率最高19200BPS●绝缘电阻：IEC255-5标准100M/500V●耐压测试：IEC255-5标准 2.0KV/50Hz/1min●冲击电压测试：IEC-255-5标准 5KV/1.2/50uS/0.5J●抗干扰：✧脉冲群干扰：符合IEC255-22-1标准3级✧辐射电磁场干扰：符合IEC60255-22-3标准3级✧静电电场干扰：符合IEC255-22-2标准4级✧快速瞬变干扰：符合IEC61000-4-4标准4级●机械试验✧振动响应频率10～150Hz 振幅0.035mm 加速度5m/s✧振动耐久频率10～150Hz 振幅0.075mm 加速度10m/s✧冲击响应脉冲持续时间11ms 加速度50m/s✧冲击耐久脉冲持续时间11ms 加速度150m/s✧碰撞脉冲持续时间16ms 加速度100m/s●正常工作温度范围：-10 ～+55℃储存及运输温度：-25 ～+70℃●相对湿度：95%●重量： 5.5Kg●外型尺寸：178*263*266(高*宽*深) （mm）4显示面板及操作说明4.1指示灯说明✧“运行”灯闪烁说明显示板工作正常；✧“接收”、“发送”有规律闪烁，说明显示板和主板之间通讯正常；✧“合位”灯亮，表示开关处于合位；✧“分位”灯亮，表示开关处于分位；✧“速断动作”灯亮，表示线路发生了速断保护跳闸；✧“差动动作”灯亮，表示线路发生了差动保护跳闸；✧“断线闭锁”灯亮，表示线路发生了CT断线；✧“谐波闭锁”灯亮，表示线路发生了励磁涌流现象；✧“网络”灯亮，表示485总线通讯正常；✧“告警”为告警指示。
4.2按键功能显示面板有7个按键：▲、►、▼、◄、“确认”、“退出”、“复位”“▲”键功能：向前翻页、向上一行移光标、设置位加1“▼”键功能：向后翻页、向下一行移光标、设置位减1“◄”键功能：向前翻页、向左移动设置光标“►”键功能：向后翻页、向右移动设置光标“确认”键功能：激活数据设置、数据设置确认“退出”键功能：取消数据设置、返回前级菜单“复归”键功能：复归保护状态注意1：当要修改保护参数、修改通讯参数、设置时间、修改密码及合分闸操作时，都需要先输入密码。
在密码输入界面下，光标闪烁，按►、◄键可左右移动光标，按▲、▼键使设置位的数据增1或减1，按“确认”键确认输入的密码，若密码正确，则进入下一步操作，若密码错误，则显示“密码异常”，要求重新输入。
当数据修改完毕，按“确认”键后，光标停止闪烁，退出设置状态，新数据下发给主板，显示屏仍显示修改前的值。
过3秒后显示板从主板读取数据，若主板接受修改的数据，则显示屏更新显示，说明修改成功，否则仍显示原来的数据，说明修改失败，需要重新修改。
出厂时密码设置为1111。
4.3 液晶显示及操作说明显示部分具有事故推屏功能XX 月XX 日XX （时）：XX （分）：XX （秒）： a ：xx.xx b ：xx.xx c ：xx.xxa 表示发生故障时A 相差动电流b 表示发生故障时B 相差动电流c 为C 相差动电流 注意：最新的保护动作总显示为NO1。
最多推出最新发生的5个事件。
按“退出”键退出事故推屏界面，回到初始界面。
“告警”指示灯说明以下状态量置位时，点亮告警指示灯注意：如果显示板的“运行”指示灯均匀闪烁，表明显示板、主板工作正常；如果“运行”灯熄灭，而“发 送”灯均匀闪烁，说明主板工作不正常；如果“运行”灯熄灭，而“发送”灯不均匀闪烁，说明主板、显示板工作都不正常。
上电后液晶屏显示字符如下：北京科锐公司A04．3．1 主菜单显示在A0屏下，按任意键（▲、►、 ▼、 ◄、“确认”、“退出”、“复位”）进入主菜单画面B1。
按“►”键功能：向下翻屏进入B2画面4．3．2 模拟量显示在B1画面中选中“模拟量显示” ，按“确认”键进入画面C1。
按“►”显示C2画面按“►”显示C3画面按“►”显示C4画面按“►”显示C5画面4．3．3 状态量显示 在B1画面中选中“状态量显示”，按“确认”键则进入D1画面。
对于遥信状态方块变黑表示开关量状模拟量显示 状态量显示 时间显示与设置 事件记录显示B1高压侧电流A 相电流 ××.×××AB 相电流 ××.×××AC 相电流 ××.×××AC1差动电流A 相电流 ××.×××AB 相电流 ××.×××AC 相电流 ××.×××A C3制动电流A 相电流 ××.×××AB 相电流 ××.×××AC 相电流 ××.×××A C4通讯参数设置 保护参数设置 合分闸操作 密码设置B2低压侧电流A 相电流 ××.×××AB 相电流 ××.×××AC 相电流 ××.×××AC2有功电度 ××××× 无功电度 ××××× 总分次数 ××××× 差动次数 ×××××C5态为合位，否则为分位；对于其它状态，方块变黑表示保护动作或告警，否则为未动作或正常。
