国开【吉林省】50338《机电设备诊断与维修》2018年秋形成性考核一【答案】

机电设备参考答案及标准一、简答题1、设备的故障期通常可分为3个时期：初期故障期在设备初期试用阶段，由于设计、制造、装配以及材质等缺陷引发的故障。

偶然故障期这一时期是设备有效使用运转阶段，故障率稳定在比较低的水平，且大多是由于违章操作和维护不良而偶然发生的，出现偶发故障，应该突击抢修，并且查清原因，采取措施，防止事故再度发生。

磨损故障期设备由于使用日久、磨损严重加剧劣化，故障率会剧增2、粘着磨损是指当构成摩擦副的两个摩擦表面相互接触并发生相对运动时，由于粘着作用，接触表面的材料从一个表面转移到另一个表面所引起的磨损磨粒磨损当摩擦副的接触表面之间存在着硬质颗粒，或者当摩擦副材料一方的硬度比另一方的硬度大时，所产生的一种类似金属切削过程中的磨损疲劳磨损摩擦表面材料微观体积受循环接触应力作用产生重复变形，导致产生裂纹和分离出微片或颗粒的一种磨损腐蚀磨损在摩擦过程中，金属同时与周围介质发生化学反应或电化学反应，引起金属表面的腐蚀剥落微动磨损两个接触表面由于受到相对低振幅振荡运动而产生的磨损3、原则：（1）根据机械设备的结构特点，选择合理的拆卸步骤（2）合理拆卸（3）正确使用拆卸工具和设备注意事项：（1）对拆卸零件要作好核对工作或作好记号（2）分类存放零件（3）保护拆卸零件的加工表面4、优点：（1）减少备件储备，从而减少资金的占用，能取得节约的效果（2）减少更换件制造，有利于缩短设备停修时间，提高设备利用率（3）减少制造工时，节约原材料，大大降低修理费用（4）利用新技术修复失效零件还可以提高零件的某些性能，延长零件使用寿命考虑的因素：1、修复工艺对零件材质的适应性2、各种修复工艺能达到的修补层厚度3、被修复构造对工艺选择的影响4、零件修理后的强度5、修复工艺工程对零件物理性能的影响6、修复工艺对零件精度的影响7、从经济性上加以考虑5、轴的具体修复内容：1、轴径磨损的修复2、中心孔损坏的修复3、圆角的修复4、螺纹的修复5、键槽的修复6、花键轴的修复7、裂纹和折断的修复二、1、带轮2、轴承端盖3、轴承4、套筒5、齿轮。

《机电设备故障诊断与维修》
1卷答案
一填空答案：
1.间歇性故障、永久性故障
2.大修、项修、小修、定期精度调整
3.磨损、变形、断裂、蚀损
4.支承回转零件、传递运动和动力
5.冷压、热压、冷却轴件
6.断路、短路
7.机械方面、电气方面、数控系统
二单项选择题答案
1 A
2 A
3 D
4 B
5 B
三判断题答案
1（✕）2 （✓）3（✓）4（✓）5（✓）
四问答题答案
1
（1）对故障现场进行调查；
（2）对现场进行初步分析；
（3）组织会诊，全面分析，对故障提出进一步的精细分析与处置的基本对策；（4）检测试验，查清故障原因。

2
（1）试电笔诊断法
（2）校灯诊断法
（3）万用表诊断法（电压法、电阻法、短接法）
3
（1）负载过高
（2）电源电压低
（3）缺相启动和运行
（4）匝间短路或绕组绝缘受潮
（5）接线错误
（6）启动频繁及力矩的影响
4
（1）速度环增益太高或速度反馈故障；
（2）位置环增益太高或位置反馈故障
（3）系统加减速时间设定过小
五故障分析答案
1
2
（1）根据液压原理图分析：12液压缸无右行动作，为向右进给回路故障；
（2）进给回路中包括如下环节：16过滤器、液压泵2、溢流阀5、换向阀6右位、单向顺序阀10、行程阀9、单向阀11、液压缸12。

（3）可以通过空载试验，进行换向测试，进一步缩小故障环节。

机电设备故障诊断与维修试题答案《机电设备故障诊断与维修》测试题班级姓名学号一、填空题（每题1分，共30分）1.机械故障是指机械设备在运行过程中丧失或降低其规定的功能及不能继续运行的现象。

2.故障按发生的时间分为：早发性故障、突发性故障、渐进性故障、复合型故障。

3.影响维修性的因素，主要有机械设备维修性设计的优劣、维修保养方针、体制、维修装备设施的完善程度，维修保养人员的水平高低和劳动情绪等。

4.机电设备常用的维修方式有：事后维修、预防维修、可靠性维修、改善维修和无维修设计。

5.修理类别有：大修、项修、小修三种类型。

6.机械零件失效形式也主要有磨损、变形、断裂、蚀损等四种。

7.按摩擦表面破坏的机理和特征不同，磨损可分为：粘着磨损、磨料磨损、疲劳磨损、腐蚀磨损和微动磨损。

8.机械零件或构件的变形可分为弹性变形和塑性变形两大类。

9.磨料磨损的形式可分为錾削式、高应力碾碎式和低应力擦伤式三类。

10.“无维修设计”是设备维修的理想目标二、不定项选择题（每题2分，共10分）1.故障按表现形式分为：（ AB ）A.功能故障B.潜在故障C.人为故障D.自然故障2.故障的特点有（ ABCD ）A.多样性和层次性B.延时性和不确定性C.多因素和相关性D. 修复性3.（ B ）是指机械设备在维修方面具有的特性或能力A.维修B.维修性C.保修D.保养4.下列哪项是属于腐蚀磨损（ D ）A.轻微磨损B.咬死C.涂抹D.氧化磨损5.下列哪些不是项修的主要内容（ B ）A.治理漏油部位B.修理电气系统C.喷漆或补漆D.清洗、疏通各润滑部位三、判断题（每题2分，共10分）1.故障管理的目的在于早期发现故障征兆，及时采取措施进行预防和维修。

（√）2.对常发生或多次重复出现的故障的部位或零件，要重点监测，必要时对其进行系统技术改造。

（√）3.维修是指维护或修理进行的一切活动。

包括保养、修理、改装、翻修、检查等。

（√）4.改善维修的最大特点是修补结合。

秋机电一体化系统设计基础形成性考核作业答案SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#《机电一体化系统设计基础》形成性考核作业参考答案形成性考核作业1参考答案一、判断题（正确的打√，错误的打×）1．× 2．√ 3．√ 4．× 5．× 6．×7．× 8．× 9．× 10．√ 11．× 12．×二、单选题1．C 2．A 3．B 4．A ，A 5．D 6．B 7．A 8．D三、简答题1．完善的机电一体化系统主要包括哪几部分答：机械本体、动力系统、检测传感系统、执行部件和信息处理及控制系统五部分相互协调，共同完成所规定的目的功能。

通过接口及相应软件有机结合在一起，构成内部匹配合理、外部效能最佳的完整产品。

2．简述机电一体化系统中的接口的作用。

机电一体系统是机械、电子和信息等性能各异的技术融为一体的综合系统，其构成要素和子系统之间的接口极其重要。

从系统外部看，输入/输出是系统与人、环境或其他系统之间的接口；从系统内部看，机电一体化系统是通过许多接口将各组成要素的输入/输出联系成一体的系统。

3．机械运动中的摩擦和阻尼会降低效率，但是设计中要适当选择其参数，而不是越小越好。

为什么阻尼比公式:02mK B =ξ,由公式可知阻比除了与机械系统的粘性阻尼系数B 有关外，还与系统刚度K 0和质量m 有关。

因此，在机械结构设计时，应当通过对刚度、质量和摩擦系数等参数的合理匹配，得到机械系统阻尼比ξ的适当取值，以保证系统的良好动态特性。

4．简述机械系统的刚度对系统动态特性的影响。

机械系统的刚度对系统的主要影响表现为以下几方面：（1）失动量 系统刚度越大，因静摩擦力的作用所产生的传动部件的弹性变形越小，系统的失动量也越小；（2）固有频率 机械系统刚度越大，固有频率越高，可远离控制系统或驱动系统的频带宽度，从而避免产生共振；（3）稳定性 刚度对开环伺服系统的稳定性没有影响，而对闭环伺服系统的稳定性有很大影响，提高刚度可增加闭环系统的稳定性。

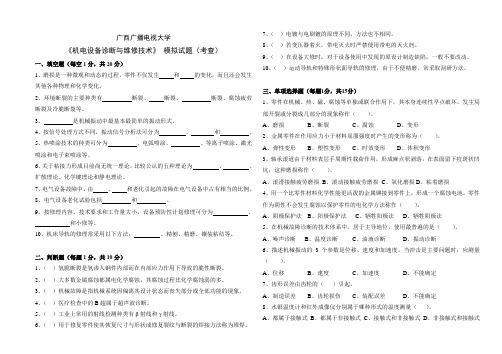

广西广播电视大学《机电设备诊断与维修技术》模拟试题（考查）一、填空题（每空1分，共20分）1、磨损是一种微观和动态的过程，零件不仅发生和的变化，而且还会发生其他各种物理和化学变化。

2、环境断裂的主要种类有断裂、断裂、断裂、腐蚀疲劳断裂及冷脆断裂等。

3、是机械振动中最基本最简单的振动形式。

4、按信号处理方式不同，振动信号分析法可分为、和。

5、热喷涂技术的种类可分为、电弧喷涂、、等离子喷涂、激光喷涂和电子束喷涂等。

6、关于粘接力形成目前尚无统一理论，比较公认的五种理论为、、扩散理论、化学键理论和静电理论。

7、电气设备故障中，由、和老化引起的故障在电气设备中占有相当的比例。

8、电气设备老化试验包括和。

9、按修理内容、技术要求和工作量大小，设备预防性计划修理可分为、和小修等。

10、机床导轨的修理常采用以下方法：、精刨、精磨、镶装粘结等。

二、判断题（每题1分，共10分）1、（）氢脆断裂是氢渗入钢件内部而在内部应力作用下导致的脆性断裂。

2、（）大多数金属腐蚀都属电化学腐蚀，其腐蚀过程比化学腐蚀弱的多。

3、（）机械故障是指机械系统因偏离其设计状态而丧失部分或全部功能的现象。

4、（）医疗检查中的B超属于超声波诊断。

5、（）工业上常用的射线检测种类有β射线和γ射线。

6、（）用于修复零件使其恢复尺寸与形状或修复裂纹与断裂的焊接方法称为堆焊。

7、（）电镀与电刷镀的原理不同，方法也不相同。

8、（）若变压器着火，带电灭火时严禁使用带电的灭火剂。

9、（）在设备大修时，对于设备使用中发现的原设计制造缺陷，一般不要改动。

10、（）运动导轨和特殊形状面导轨的修理，由于不便精磨，常采取刮研方法。

三、单项选择题（每题1分，共15分）1、零件在机械、热、磁、腐蚀等单独或联合作用下，其本身连续性早点破坏，发生局部开裂或分裂成几部分的现象称作（）。

A、磨损B、断裂C、腐蚀D、变形2、金属零件在作用应力小于材料屈服强度时产生的变形称为（）。

《机电设备》模拟题与答案1. 什么是机电设备？它在现代社会中有什么作用？2. 列举现代社会中常见的机电设备，并说明它们的功能。

3. 机电设备在日常生活中的使用有哪些优点和缺点？4. 机电设备的维护保养对于其使用寿命有何重要作用？5. 举例说明一个机电设备的故障排除过程。

答案：1. 机电设备是指由电力和机械设备组成的系统，用于完成各种工程和生产任务。

在现代社会中，机电设备广泛应用于工业、建筑、交通运输、通讯等各个领域，起到生产和生活便利的作用。

2. 常见的机电设备包括电动汽车、电梯、风力发电机、空调等。

电动汽车通过电能驱动车辆，减少了对石油资源的依赖；电梯在楼宇中起到便利人们上下楼的作用；风力发电机利用风能发电，对环境友好；空调可以调节室内温度，提供舒适的工作和生活环境。

3. 机电设备的使用优点是提高了生产效率，节约了人力和资源，同时提高了工作和生活的舒适度。

但是也存在诸如能源消耗、环境污染等问题。

4. 机电设备的维护保养对于其使用寿命至关重要。

定期检查和保养可以避免因疏忽而导致的设备损坏，延长其使用寿命，同时保证设备安全运行。

5. 例如，当一台电梯出现故障时，首先需要检查电源供应是否正常，然后排除可能的电路故障，最后对电机和机械部件进行检查，维修或更换损坏部件。

通过以上步骤，可以有效解决电梯的故障问题。

机电设备已经成为现代社会的重要组成部分，无论是工业生产、建筑工程还是日常生活，都离不开各种机电设备的应用。

机电设备的广泛运用和不断创新已经成为推动社会发展和提高生活质量的关键因素。

在本文中，我们将进一步探讨机电设备在现代社会中的重要性以及它们所面临的挑战。

首先，让我们总结一下机电设备在现代社会中的作用。

机电设备的应用范围非常广泛，涵盖了几乎所有行业和领域。

在工业生产中，各种类型的机械设备、电气设备和自动化控制设备被广泛应用于生产线上，从而实现生产过程的自动化和高效化。

例如，传统的机械设备如车床、铣床等可以进行各种零部件的加工制造，而自动化设备如机器人则可以完成一些重复性高、劳动强度大的工作，提高了生产效率和产品质量。

国开（中央电大）专科《机电一体化系统》网上形考、期末机考试题及答案国开(中央电大)专科《机电一体化系统》网上形考、期末机考试题及答案形考任务1试题及答案一、判断题1.滚珠丝杆机构不能自锁。

[答案]对2.转动惯量大不会对机电一体化系统造成不良影响。

[答案]错3.谐波齿轮减速器输入转速一般从刚轮输入。

[答案]错4.直线运动导轨是用来支承和引导运动部件按给定的方向作往复直线运动。

[答案]对5.在机电一体化系统中，通过增大执行装置的固有频率可有效提高系统的稳定性。

[答案]对6.在机电一体化系统中，通过提高系统的阻尼能力可有效提高系统的稳定性。

[答案]对7.在机电一体化系统中，通过消除传动系统的回程误差可有效提高系统的稳定性。

[答案]对8.在机电一体化系统中，通过提高驱动元件的驱动力可有效提高系统的稳定性。

[答案]错9.在机电一体化系统中，通过减小机构的传动误差可有效提高系统的稳定性。

[答案]错二、选择题1.机电一体化系统的基本功能要素之一：接口的基本功能是()。

[答案]以上三者2.机电一体化系统的核心是()。

[答案]控制器3.机电一体化系统中，根据控制信息和指令完成所要求的动作这一功能的是()。

[答案]执行机构4.()不是机电一体化产品。

[答案]打字机5.()装置是电机一体化系统的感觉器官，它可以从待测对象那里获取能反应待测对象特性和状态的信息。

[答案]传感检测6.Mechatronics是两个不同学科领域名称的组合，这两个不同的学科是()。

[答案]机械学与电子学7.机电一体化系统(产品)设计方案的常用方法无()。

[答案]经验法8.在机电一体化系统中，机械传动要满足伺服控制的三个主要要求是()。

[答案]传动精度、稳定性、快速响应性9.在设计齿轮传动装置时，对于转动精度要求高的降速齿轮传动链，可按什么原则进行设计()。

[答案]输出轴转角误差最小10.齿轮传动的总等效惯量随传动级数()。

[答案]增加而减小11.滚珠丝杠副结构外循环方式不包含()。

《机电设备故障诊断与维修技术》期末试题一、名词解释（每题5分，共25分）1.故障的定义及其两层含义：2.热喷涂：3.压电效应：4.无损检测：5.白口组织：二、填空题（每空1 分，共20分）1.润滑油的四大功效分别是：、、。

2.磨损分为三个阶段、、。

3. 温度的测量方式分为和。

4.预防性计划修理的类别主要有四种，分别是：、、、。

5.解释粘结力产生的理论主要有5种：、、、化学键和。

6.金属腐蚀按其作用和机理分为和电化学腐蚀。

7. 常用的电镀技术有、。

三、选择题（每题3分，共 30分）1.下列哪一项不属于零件的机械修复（）。

A.修理尺寸法B.镶装零件法C.焊接修复D.热扣合法2.下列那一项不属于非接触式温度传感器（）。

A.红外测温仪B.光学高温计C.热电偶温度计D.总辐射热流传感器3.（）是液压元件中最常见的变形。

A.应力断裂B.腐蚀C.疲劳D.热变形4.设备出现故障时表现出来的振动方式是（）。

A.周期振动B.非周期振动C.宽带振动D.窄带振动5. （）时一种危险的失效形式。

A.断裂B.磨损C.变形D.腐蚀6.下列那一项不属于无损检测（）。

A.渗透检测B.X射线C.磁粉探伤D.铁谱分析7. 下列那种形式不属于磨损的五种形式之一。

（）A.磨料磨损B.断裂磨损C.粘着磨损D.疲劳磨损8. 设备故障诊断的目的之一是在允许的条件下充分挖掘设备潜力，延长使用寿命，减低设备（）的费用。

A.寿命周期B.修理周期C.能耗D.设备闲置9. 下列哪个阶段的耐磨寿命最长（）A.磨合阶段B.稳定磨合阶段C.剧烈磨损阶段D.报废阶段10.下列不属于防止中、高碳钢零件补焊过程中产生裂纹的措施是（）。

A.焊前预热B.满足零件的工作条件C.选用多层焊D.焊后热处理四、简答题（共 25分）1.通过油样分析，能够获得哪三个方面的信息？（12分）2.详述强固扣合法及其使用范围。

（5分）试用图示方法表示强固扣合法。

（5分）请写出金属扣合法的另外三种扣合方式。

《机电设备诊断与维修技术》一、填空题（每空1分,共30分)1 机械零件失效的模式主要表现为磨损 、变形 、断裂 等。

2 通常将磨损分为粘着磨损 、磨料磨损 、疲劳磨损 、腐蚀磨损 和微动磨损 五种形式。

3 影响粘着磨损的因素：摩擦表面的状态 、摩擦表面材料的成分和金相组织 。

4 疲劳磨损根据其危害程度可分为非扩展性疲劳磨损 和扩展性疲劳磨损 两类。

5 按腐蚀介质的不同类型,腐蚀磨损可分为氧化磨损 和特殊介质下腐蚀磨损 两大类.6 影响氧化磨损的因素有氧化膜生长的速度和厚度 、氧化膜的性质 、硬度 .7 影响微动磨损的主要因素有振幅 、载荷 、温度 、润滑 、材质性能 .8 环境断裂主要有应力腐蚀断裂 、氢脆断裂 、高温蠕变断裂 、腐蚀疲劳断裂 及冷脆断裂 等。

9 应力腐蚀断裂产生的条件：要在一定的拉应力作用下 ,腐蚀环境是特定的 ，金属材料本身对应力腐蚀断裂的敏感性 。

10 由于氢渗入钢件内部而在应力作用下导致的脆性断裂称为氢脆断裂 。

11 按金属与介质作用机理，腐蚀可分为两大类:化学腐蚀 和电化学腐蚀 。

12 金属零件的塑性变形从宏观形貌特征上看主要有翘曲变形 、体积变形 和时效变形 .13 机械振动可分为确定性振动和随机振动两大类。

14 X 表示振幅的平均值,其表达式为⎰=T dt t x T X 0)(1。

15 振动信号的分析方法,可按信号处理方式的不同分为幅域分析 、时域分析 以及频域分析 .18 采样是指将所得到的连续信号离散为数字信号，其过程包括取样 和量化 两个步骤。

19 通常用于描述机械振动响应的三个参数是位移 、速度 、加速度 。

20 根据设备的不同种类及其所处的工况确定振动监测周期，通常有以下三类：定期检测 、随机检测 、长期连续检测 .21 衡量机械设备的振动标准，一般可分为绝对 判断标准、相对 判断标准和类比 判断标准三大类。

22 噪声测量系统有传声器 、放大器 和记录器 以及分析装置 等.23 传声器包括两部分声接收器 、机电转换器 。

附件江苏开放大学形成性考核作业学号姓名课程代码110048课程名称机电设备故障诊断与维修评阅教师第1 次任务共 3 次任务江苏开放大学一、选择题（每题2分，共20分）1、设备故障诊断技术在保证设备的安全可靠运行以及获取更大的经济效益和（ A ）上意义是十分明显的。

A、社会效益B、国家建设C、人身安全D、医疗事业2、振动检测及故障诊断所用的典型仪器设备不包括下列哪个设备？（ A ）A、温度传感器B、信号调理器C、信号记录仪D、信号分析与处理设备3、设备状态监测和故障诊断是在（ A ）情况下进行。

A、修理过程中B、基本不拆卸C、设备解体D、设备闲置4、设备不能正常工作且不能维持工作时的状态称为（D ）。

A、标准状态B、异常状态C、正常状态D、故障状态5、状态监测主要采用检测、测量、监测、分析和（ C ）等方法。

A、测试B、估计C、判别D、观察6、两个接触表面由于受相对低振幅振荡运动而产生的磨损是（D ）。

A、粘着磨损B、磨料磨损C、疲劳磨损D、微动磨损。

7、声级计的频响范围为（B ）。

A、0-20HzB、20-20kHzC、20k-200kHzD、200k-2000kHz8、下列那种形式不属于磨损的五种形式之一（B ）。

A、磨料磨损B、断裂磨损C、粘着磨损D、疲劳磨损9、下列哪个阶段的耐磨寿命最长（B ）。

A、磨合阶段B、稳定磨合阶段C、剧烈磨损阶段D、报废阶段10、下列哪个不是常用的测温电阻丝材料（ A ）。

A、铁B、铂C、铜D、镍二、填空题（每空1分，共40分）1、设备故障诊断是指在设备运行中或在基本不拆卸的情况下，通过各种手段，掌握设备运行状态，判定产生故障的部位和原因，并预测、预报设备未来的状态，从而找出对策的一门技术。

2、状态监测主要采用检测、测量、监测、分析和判别等方法。

3、工况监测的任务是判别动态系统是否偏离正常功能，并监视其发展趋势，预防突发性故障的发生。

4、故障诊断系统的工作过程可以划分为4个主要环节，即信号获取环节、信号分析处理环节、工况状态识别环节和故障诊断环节。
