2014华中科技大学机械设计基础真题

机械设计基础复习题（一）一、判断题：正确的打符号√，错误的打符号×1．在实际生产中，有时也利用机构的"死点"位置夹紧工件。

( )2. 机构具有确定的运动的条件是：原动件的个数等于机构的自由度数。

( ) 3．若力的作用线通过矩心，则力矩为零。

( )4．平面连杆机构中，连杆与从动件之间所夹锐角称为压力角。

( )5．带传动中，打滑现象是不可避免的。

( )6．在平面连杆机构中，连杆与曲柄是同时存在的，即只要有连杆就一定有曲柄。

( )7．标准齿轮分度圆上的齿厚和齿槽宽相等。

( )8．平键的工作面是两个侧面。

( )9．连续工作的闭式蜗杆传动需要进行热平衡计算，以控制工作温度。

( ) 10．螺纹中径是螺纹的公称直径。

（）11．刚体受三个力作用处于平衡时，这三个力的作用线必交于一点。

( ) 12．在运动副中，高副是点接触，低副是线接触。

( )13．曲柄摇杆机构以曲柄或摇杆为原动件时，均有两个死点位置。

( ) 14．加大凸轮基圆半径可以减少凸轮机构的压力角。

( )15．渐开线标准直齿圆柱齿轮不产生根切的最少齿数是15。

( )16．周转轮系的自由度一定为1。

( )17．将通过蜗杆轴线并与蜗轮轴线垂直的平面定义为中间平面。

( ) 18．代号为6205的滚动轴承，其内径为25mm。

( )19．在V带传动中，限制带轮最小直径主要是为了限制带的弯曲应力。

( ) 20．利用轴肩或轴环是最常用和最方便可靠的轴上固定方法。

( )二、填空题1．直齿圆柱齿轮的正确啮合条件是相等，相等。

2．螺杆相对于螺母转过一周时，它们沿轴线方向相对移动的距离称为。

3．在V带传动设计中，为了限制带的弯曲应力，应对带轮的加以限制。

4．硬齿面齿轮常用渗碳淬火来得到，热处理后需要加工。

5．要将主动件的连续转动转换为从动件的间歇转动，可用机构。

6．轴上零件的轴向固定方法有、、、等。

7．常用的滑动轴承材料分为、、三类。

A.齿面点蚀或胶合B.磨损或轮齿折断C.点蚀或轮齿折断D.齿面的塑性变形15．在下列联轴器中，有弹性元件的挠性联轴器是A.夹壳联轴器B.齿式联轴器C.弹性套柱销联轴器D.凸缘联轴器16．在不完全液体润滑径向滑动轴承的校核计算中，限制圆周速度v的主要目的是A.防止轴承加速磨损B.防止轴承发生塑性变形C.防止轴承因过大压力而过度发热D.防止出现过大的摩擦阻力矩17．内径d=150mm的深沟球轴承，其型号可能是A.6306B.6315C.6330D.631018．滚动轴承在一般转速下的主要失效形式是A.过量的塑性变形B.过度磨损C.胶合D.疲劳点蚀19．作单向运转的转轴，频繁启动，在转矩作用下，其扭转应力的循环特性是A.对称循环B.脉动循环C.静应力D.非对称循环20．机械系统安装上飞轮后，其系统中A.速度不均匀系数δ=0B.速度波动完全消除C.任意时刻的角速度均为常数D.仍然存在速度波动，只是波动程度较小非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。

二、填空题（本大题共10小题，每小题1分，共10分）21．曲柄摇杆机构的行程速比系数K=1.5，则其极位夹角θ=______。

22．螺纹的升角为ψ，当量摩擦角为ρv，其自锁条件是______。

23．链传动是由______、从动链轮和链条所组成。

24．渐开线形状与基圆半径有关，基圆半径越______，渐开线越趋于平直。

25．蜗杆传动的正确啮合条件是______、αal=αt2、γ=β。

26．滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越______。

27．型号为30310的滚动轴承，其类型名称为______。

28．按承受载荷的性质分，既承受弯矩又承受扭矩的轴，叫______。

29．对于动不平衡的回转件，需加平衡质量的最少数目为______。

30．当工作机构的转速较高时，为了缩短运动链和提高传动系统的机械效率，应选用______转速的电动机。

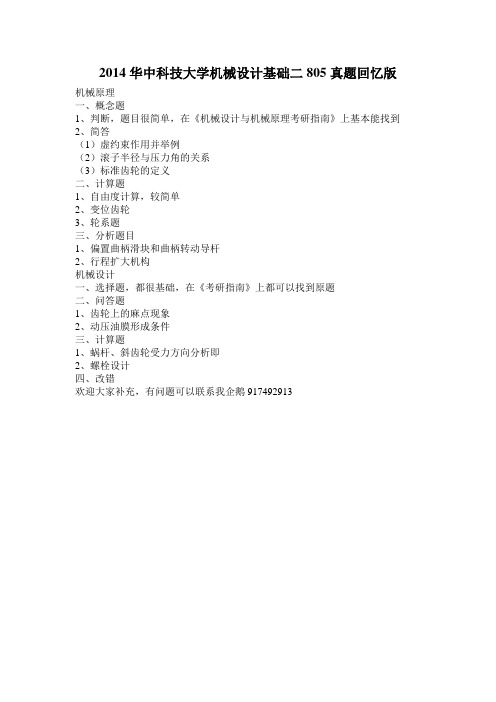

2014华中科技大学机械设计基础二805真题回忆版
机械原理
一、概念题
1、判断，题目很简单，在《机械设计与机械原理考研指南》上基本能找到
2、简答
（1）虚约束作用并举例
（2）滚子半径与压力角的关系
（3）标准齿轮的定义
二、计算题
1、自由度计算，较简单
2、变位齿轮
3、轮系题
三、分析题目
1、偏置曲柄滑块和曲柄转动导杆
2、行程扩大机构
机械设计
一、选择题，都很基础，在《考研指南》上都可以找到原题
二、问答题
1、齿轮上的麻点现象
2、动压油膜形成条件
三、计算题
1、蜗杆、斜齿轮受力方向分析即
2、螺栓设计
四、改错
欢迎大家补充，有问题可以联系我企鹅917492913。

华中科技大学考研《机械设计基础》试题库及答案一、填空（每空1分）T-1-1-01-2-3、构件是机器的运动单元体；零件是机器的制造单元体；部件是机器的装配单元体。

T-2-2-02-2-4、平面运动副可分为低副和高副，低副又可分为转动副和移动副。

T-2-2-03-2-2、运动副是使两构件接触，同时又具有确定相对运动的一种联接。

平面运动副可分为低副和高副。

T-2-2-04-2-1、平面运动副的最大约束数为2 。

T-2-2-05-2-1、机构具有确定相对运动的条件是机构的自由度数目等于主动件数目。

T-2-2-06-2-1、在机构中采用虚约束的目的是为了改善机构的工作情况和受力情况。

T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成的运动副称为高副。

T-3-2-08-2-2、机构处于压力角α=90°时的位置，称机构的死点位置。

曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。

T-3-2-09-2-2、铰链四杆机构的死点位置发生在从动件与连杆共线位置。

T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为：急回特性。

T-3-2-11-2-1、摆动导杆机构的极位夹角与导杆摆角的关系为相等。

T-4-2-12-2-3、凸轮机构是由机架、凸轮、从动件三个基本构件组成的。

T-5-1-13-2-1、螺旋机构的工作原理是将螺旋运动转化为直线运动。

T-6-2-14-2-1、为保证带传动的工作能力，一般规定小带轮的包角α≥120°。

T-6-7-15-2-3、链传动是由主动链轮、从动链轮、绕链轮上链条所组成。

T-6-7-16-2-3、链传动和带传动都属于挠性件传动。

T-7-2-17-3-6、齿轮啮合时，当主动齿轮的齿根_推动从动齿轮的齿顶，一对轮齿开始进入啮合，所以开始啮合点应为从动轮齿顶圆与啮合线的交点；当主动齿轮的齿顶推动从动齿轮的齿根，两轮齿即将脱离啮合，所以终止啮合点为主动轮齿顶圆与啮合线的交点。

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

2014年华中科技大学机械工程专业基础复
试笔试试卷（回忆版）
一、设计计算题（15分）
1 机构简图如下图1所示
1）计算图中机构的自由度，请说说图中机构虚约束的利弊？
2）这种传动采用六杆机构的好处？
3）由于加工出现差错导致实际中心距增大，试想出两种补救措施，并且说说这两种措施对重合度的影响是变大还是变小？
二、分析题（15分）（一般列出两点理由即可）
1）若增加图2凸轮半径至无穷大（即变成平底传动），问从动件的运动规律会不会变化？
2）图3皮带张紧轮的布置合不合理？
3）分析图4举升机构的特点，并构思另一种机构代替之？
三、综合题（10分）
1）汽车发动机减速器与后桥之间有一种弹性连接，问应该选择哪一种联轴器，为什么？
2）有七个球类零件，其中有一件是次品，而且重量比其他正常的要轻，现有一个天平，问最多称几次就可以找出这件次品？。

---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题, 密封线外不准填写考生信息, 违者考试成绩按0分处理 ……………… 评卷密封中南大学考试参考答案2 填空题(本题20分, 每小题2分)3 1两构件通过_____点_____或___线_______接触组成的运动副称为高副, 通过_____面接触_____组成的运动副称为低副。

4 曲柄摇杆机构的行程速比系数K 值越大, 机构的_急回____特性越显著。

5 凸轮机构中, 凸轮基圆半径愈___大_______, 压力角愈__小_______, 机构传动性能愈好。

6 软齿面闭式齿轮传动最易发生 疲劳接触点蚀 而失效,故常按____接触强度_进行设计, 然后验算轮齿的 弯曲强度 。

7 平面四杆机构有三种基本形式, 即: _曲柄摇杆_________机构, _____双曲柄_____机构和____双摇杆______。

8 链传动的___平均____速比是不变的, 而___瞬时_______速比是变化的。

9 等速运动凸轮在速度换接处从动件将产生___刚性_______冲击, 引起机构强烈的振动。

10 按轴的受载情况分, 同时传递转矩和承受弯矩的轴是___转轴_______, 只承受弯矩不传递转矩的轴是_心轴_________, 只传递转矩不承受弯矩或承受弯矩很小的轴是_____传动轴_____。

3.带传动是借助带和带轮间的（B）来传递动力和运动的。

4.. Ａ.啮合；Ｂ.磨擦；Ｃ.粘接。

5.图示铰链四杆机构是（B）。

... Ａ.曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ.双摇杆机构。

4.一对渐开线直齿圆柱齿轮正确啮合的条件是（D）。

Ａ.两齿轮的模数和齿距分别相等. Ｂ.两齿轮的齿侧间隙为零；Ｃ.两齿轮的齿厚和齿槽宽分别相等；Ｄ.两齿轮的模数和压力角分别相等。

5.渐开线的形状取决于（B）直径。

. Ａ.节圆；Ｂ.基圆；Ｃ.分度圆；Ｄ.齿顶圆。

2014机械制造技术基础真题完整版一.判断题（1'×35）。

1.切削铸铁时，切削速度对切削力影响较大。

2.机夹转位刀具的寿命可以制定的短些。

3.粗加工时选择切削用量首先应考虑加大背吃刀量。

4.切削塑性材料时垂直于切削面方向切削温度变化很大。

5.机床型号第一个字母为Y，表示它是螺纹加工机床。

6.以VB作为磨钝标准时，适当加大后角有助于刀具寿命的提高。

7.切削层参数是在切削平面内度量的。

8.切削塑性材料时，变形系数是大于1的。

9.在车床切断工件时，切断刀的工作后角会小于标注后角。

10.工件材料相同时，刀具几何参数不同，单位切削力也不同。

11.刀具刃口的负倒棱是在其后刀面磨出的。

12.切削塑性材料时，切削角大，说明变形程度亦大。

13.直角自由切削时，刀具的刃倾角并不等于零。

14.硬质合金刀具切削塑性材料时，后刀面的磨损形态呈月牙洼形。

15.刀具寿命曲线的m值越大，说明切削速度对刀具寿命的影响大。

16.磨削滚动轴承比磨削45钢更易产生磨削烧伤现象。

17.切削加工中，通常材料的韧性越大，工件加工表面的粗糙度值越小。

18.磨削加工中，大部分的磨削热量通过切屑和冷却液带走。

19.车外圆时，三爪卡盘的中心与车床主轴回转轴线存在的偏心主要影响工件的同轴度。

20.在外圆磨床上磨削工件轴时常采用死顶尖，其目的是使工件的圆柱度不受机床主轴回转误差的影响。

21.平面磨床机床导轨在水平和垂直面内的直线度要求应该同样高。

22.在卧式机床上用顶尖定位进行轴类零件的外圆面车削时，若前后顶尖的连线与刀尖运动轨迹在水平面内存在平行度误差，则工件上将产生中凹形误差。

23.采用拉刀拉孔可以纠正工件上前道工序留下的孔轴线相对于端面的垂直度误差。

24.零件加工时，有时候按照“基准统一原则”选择精基准，采用该原则可以避免基准多次转化，提高工件的形状精度。

25.选择粗基准时，为保证工件上加工面与不加工面之间的位置精度要求，应选择该加工表面作为粗基准。
