南京育英二外外国语学校物理电流和电路达标检测(Word版 含解析)

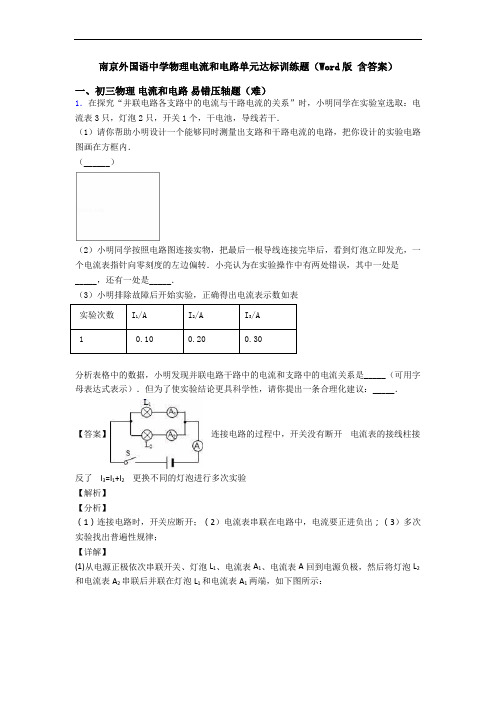

南京外国语中学物理电流和电路单元达标训练题（Word版含答案）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I 3=I 1+I 2 一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．有一阻值恒定的电阻元件，额定功率P 额=6W ，额定电压在10V ～19V 之间．若要正确使用该元件，应先知道其额定电压．实验室里有如下器材：一个蓄电池（电压约为6V ）、一个电流表（量程：0～0.6A 和0～3A ）、一个定值电阻R 0=10Ω，两个单刀开关、导线若干．请你用上述器材测出该元件的额定电压．（1）猜想与假设：根据欧姆定律I =U /R ，电功率P=UI ，只要我们测出元件电阻的阻值，进而就可计算出其额定电压． （2）设计实验：a ．该元件的额定电流不超过___A ．为提高测量的精确度，电流表应选量程_____A ．b ．根据实验器材请把你设计的电路图画在方框中．___________（3）进行实验：请按照你设计的电路图补全以下实验步骤，并写出测量的物理量及其对应的符号．a ．连接电路；b ．_______________________；c ．_______________________________；d ．断开开关，整理器材．（4）用测量的物理量和已知物理量的符号表示出额定电压：U 额=_________________．【答案】0.6 0～0.6A闭合S 1，断开S 2，记下电流表示数I 1 闭合S 1和S 2，记下电流表示数I 21021P I R I I 额【解析】试题分析：（2）①由题意知电阻元件的额定功率为P 额=6W ，假设额定电压最小为U min =10V ，则额定电流最大为I=P 额/U min =6W/10V=0.6A ，所以电流表的量程选0～0.6A ；②将电阻元件与R 0并联，两个开关一个连在干路上、一个连在其中的一条支路上，电流表测量干路电流，如图所示．（3）实验步骤：b、闭合S1，断开S2，记下电流表示数I1；则电源电压为U=I1R0．c、闭合S1和S2，记下电流表示数I2；即为干路电流．（4）只闭合S1时，仅R0接入电路，通过R0的电流为I1，则电源电压为U=I1R0①；当开关都闭合时，R0与R1并联接在同一电源上，通过R0的电流不变为I1，则通过R1的电流I R1=I2﹣I1，U= I R1R1=（I2﹣I1）R1②；由①②得，则．考点：额定电压测量实验探究过程3．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．【答案】【解析】由题意知红灯亮时，黄灯和绿灯都不亮；当红灯灭时，黄灯和绿灯可以分别亮一盏．说明三盏灯互不影响，也就是说三盏灯是并联；结合实物图，S1是控制红灯和黄灯；S2控制绿灯和黄灯，故连接电路图如图．4．图甲是用伏安法测未知电阻R的实验图。

南京育英二外外国语学校物理电压电阻达标检测（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

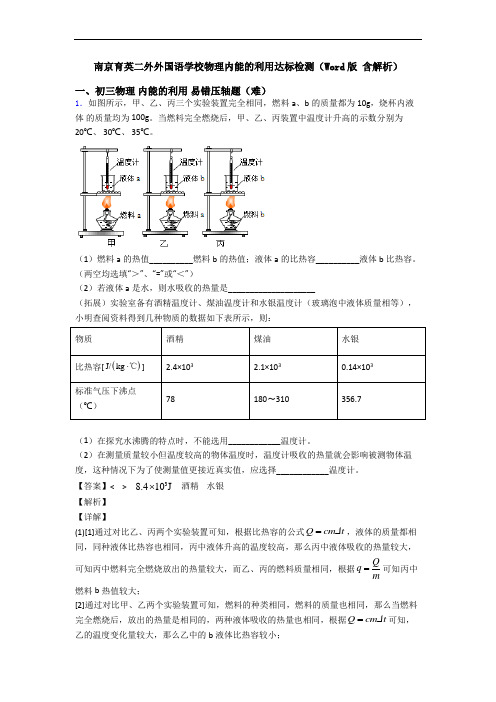

南京育英二外外国语学校物理内能的利用达标检测（Word 版 含解析）一、初三物理 内能的利用 易错压轴题（难）1．如图所示，甲、乙、丙三个实验装置完全相同，燃料a 、b 的质量都为10g ，烧杯内液体 的质量均为100g 。

当燃料完全燃烧后，甲、乙、丙装置中温度计升高的示数分别为20℃、 30℃、 35℃。

（1）燃料a 的热值__________燃料b 的热值；液体a 的比热容__________液体b 比热容。

（两空均选填“＞”、“=”或“＜”）（2）若液体a 是水，则水吸收的热量是____________________（拓展）实验室备有酒精温度计、煤油温度计和水银温度计（玻璃泡中液体质量相等），小明查阅资料得到几种物质的数据如下表所示，则： 物质酒精 煤油 水银 比热容[()J/kg ⋅℃] 2.4×103 2.1×103 0.14×103 标准气压下沸点（℃）78180〜310356.7（1）在探究水沸腾的特点时，不能选用____________温度计。

（2）在测量质量较小但温度较高的物体温度时，温度计吸收的热量就会影响被测物体温度，这种情况下为了使测量值更接近真实值，应选择____________温度计。

【答案】< > 38.410J ⨯ 酒精 水银 【解析】 【详解】(1)[1]通过对比乙、丙两个实验装置可知，根据比热容的公式Q cm Δt =，液体的质量都相同，同种液体比热容也相同，丙中液体升高的温度较高，那么丙中液体吸收的热量较大，可知丙中燃料完全燃烧放出的热量较大，而乙、丙的燃料质量相同，根据Qq m=可知丙中燃料b 热值较大；[2]通过对比甲、乙两个实验装置可知，燃料的种类相同，燃料的质量也相同，那么当燃料完全燃烧后，放出的热量是相同的，两种液体吸收的热量也相同，根据Q cm Δt =可知，乙的温度变化量较大，那么乙中的b 液体比热容较小；(2)[3]由题意可知，水吸收的热量是()334.210J/kg 0.1kg 208.410J Q c m t =∆=⨯⋅⨯⨯=⨯吸水℃℃(1)[4]标准气压下水的沸点是100℃，而酒精标准气压下沸点是78℃，用酒精温度计去测水沸腾时的温度，水还没沸腾，酒精就已经沸腾了，所以不能选用酒精温度计；(2)[5]当被测物体温度较高质量较小时，该物体会和温度计发生热传递，被测物体的温度降低，这种情况下为了使测量值更接近真实值，应该选择水银温度计，水银的比热容相对比来说较小，在相同的情况下，升温较快。

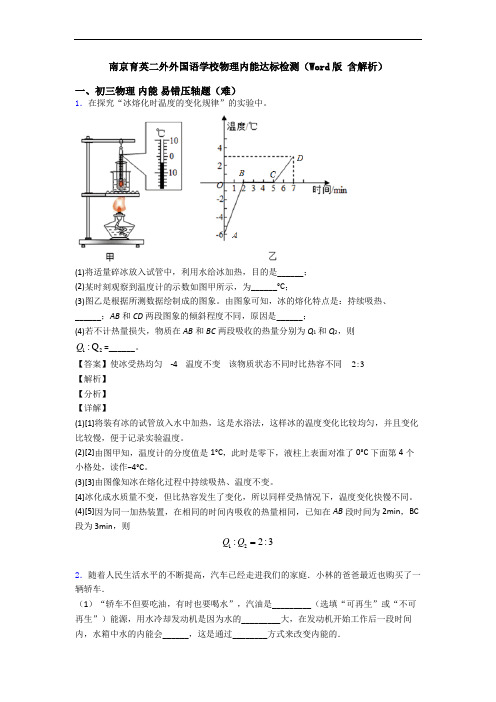

南京育英二外外国语学校物理内能达标检测（Word 版 含解析）一、初三物理 内能 易错压轴题（难）1．在探究“冰熔化时温度的变化规律”的实验中。

(1)将适量碎冰放入试管中，利用水给冰加热，目的是______；(2)某时刻观察到温度计的示数如图甲所示，为______°C ；(3)图乙是根据所测数据绘制成的图象。

由图象可知，冰的熔化特点是：持续吸热、______；AB 和CD 两段图象的倾斜程度不同，原因是______；(4)若不计热量损失，物质在AB 和BC 两段吸收的热量分别为Q 1和Q 2，则12:Q Q =______。

【答案】使冰受热均匀 -4 温度不变 该物质状态不同时比热容不同 2:3【解析】【分析】【详解】(1)[1]将装有冰的试管放入水中加热，这是水浴法，这样冰的温度变化比较均匀，并且变化比较慢，便于记录实验温度。

(2)[2]由图甲知，温度计的分度值是1°C ，此时是零下，液柱上表面对准了0°C 下面第4个小格处，读作−4°C 。

(3)[3]由图像知冰在熔化过程中持续吸热、温度不变。

[4]冰化成水质量不变，但比热容发生了变化，所以同样受热情况下，温度变化快慢不同。

(4)[5]因为同一加热装置，在相同的时间内吸收的热量相同，已知在AB 段时间为2min ，BC 段为3min ，则12:2:3Q Q2．随着人民生活水平的不断提高，汽车已经走进我们的家庭．小林的爸爸最近也购买了一辆轿车．（1）“轿车不但要吃油，有时也要喝水”，汽油是_________（选填“可再生”或“不可再生”）能源，用水冷却发动机是因为水的_________大，在发动机开始工作后一段时间内，水箱中水的内能会______，这是通过________方式来改变内能的．（2）下列四个实验中，其能量转化方式与图示汽油机对应冲程类似的是_______．（3）轿车在上坡时，将档位换成低速档，以减小行驶的速度，这样做的目的是___________A ．安全B ．省油C ．减小行驶时的阻力D ．增大爬坡的牵引力（4）小林通过测量获得轿车以不同速度行驶时对应的制动距离（即从操纵制动刹车到车停下来的距离），数据如表所示：速度()1v /km h - 40 60 80 100 120 制动距离s /m 8 18 50 72 根据表中数据所反映的规律，当轿车速度为80/km h 时对应的制动距离是_____________m ．（5）小林通过上网查到了这种轿车的输出功率与转速的关系如图所示．小林又向爸爸询问了一些实测数据：轿车行驶的路况好，平均车速为100/km h ，发动机转速为2000r /min ，平均油耗为9L /100km ，参考图中的数据，分析这辆汽车在这种状态下行驶时，发动机的效率为___________%．（已知汽油的热值为74.610J /kg ⨯，密度为330.810/kg m ⨯）．（6）太阳能汽车利用太阳能来驱动，真正实现了零排放，有效地减少了对环境的污染．汽车顶部所安装的太阳能电池板的有效面积为26m ，太阳光照射到地面时单位面积上的辐射功率为321.210W /m ⨯，如将太阳能转化为电能的效率为15%，则电池的输出功率为_________W ，如果这辆汽车的电动机将电能最终转化为机械能的效率为80%，当汽车在水平面上匀速行驶时，受到的牵引力为80N ，则汽车的行驶速度为___________/km h ．【答案】不可再生 比热容 增大 热传递 A D 32 32.6% 1080 38.88【解析】解答：(1)从能源可否再生的角度看，汽油来源于石油，石油是经过几百万年的演变形成的，汽油是从石油中提炼出来的，属于不可再生能源；汽车发动机工作过程中，不可避免地产生很多热量，这些热量如不及时带走会影响机器的正常工作．由公式Q ＝cm △t 知，在质量和升高的温度相同时，与其它液体比较，因为水的比热容最大，所以吸收的热量最多，冷却效果最好．发动机工作过程中会产生热量，热量传递到水，所以水的内能增大．这是通过热传递的方式改变内能的．(2)A 、电火花发生器点火后将盒盖顶出，此时燃气的内能转化机械能，故与题目中的情境相同，故A 正确；B. 滚摆向下运动，动能增加，重力势能减小，所以是重力势能转化为动能的过程，故B 错误；C. 向下压缩空气引火仪，即将机械能转化为仪器内部空气的内能，所以是将机械能转化为内能的过程，故C 错误；D. 酒精灯加热杯中冷水，这是通过热传递的方式改变内能的，故D 错误；故选A.(3)由P ＝W Fs t t ＝＝Fv 的变形式F ＝P v可知，汽车的最大功率一定时，减小行驶速度时，可以获得更大的牵引力，故选D.(4)通过对1、2、4、5的分析可知，速度越大制动距离越大，即制动距离一定与速度有关，但明显不是正比关系，故可以想到可能与速度的平方成正比，通过计算可知制动距离的确与速度的平方成正比，所以有2240km /h 80km /h 8s（）（）＝，解得：80km/h 的制动距离为32m ；(5)由发动机输出特性曲线可知：发动机转速为2000r/min 时，其输出功率约为30kW ，每小时对外所做的有用功：W ＝Pt ＝30×103W×3600s ＝1.08×108J ；行驶100km 消耗的汽油是9L ＝9dm 3＝9×10−3m 3，则完全燃烧释放的热量：Q ＝mq ＝ρVq ＝0.8×103kg/m 3×9×10−3m 3×4.6×107J/kg ＝3.312×108J ，发动机的效率：η＝881.08103.31210W J Q J⨯⨯＝≈32.6%.(6)太阳光照射到地面时单位面积上的辐射功率为1.2×103W/m 2,如将太阳能转化为电能的效率为15%,则电池的输出功率为P ＝P 太阳能η＝1.2×103W/m 2×6m 2×15%＝1080W ；因为电能最终转化为机械能的效率为80%,所以P 机械＝P×η′＝1080W×80%＝864W ；由公式P ＝Fv 可得汽车的行驶速度：v ＝86480P W F N机械＝＝10.8m/s ＝38.88km/h.3．如图甲所示是某实验小组用初温相同、质量相等的水和煤油做“比较不同物质吸热的情况”的实验装置．（1）图甲实验装置中除了图示的器材外，还需要的测量工具有天平和________；加热过程中，水和煤油吸热的多少是通过_________________来确定的．（2）另一实验小组对图甲实验装置进行了改进，将分别装有质量相等的水和煤油的试管放在同一个盛水的烧杯内加热如图乙所示，而不是用两个酒精灯分别加热，这样做的好处是：______________________________________________。

2024届江苏省南京市南京民办育英第二外国语校中考联考物理试卷考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。

2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。

3．考生必须保证答题卡的整洁。

考试结束后，请将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．1．下列有关压强知识说法正确的是（）A．在流体中，流速越大的位置，压强越小B．随着大气压的减小，水的沸点会升高C．利用马德堡半球实验可以精确测出大气压的值D．载重货车的车轮越多，对地面的压强越大2．如图所示，关于电磁现象，下列说法正确的是A．甲图，把小磁针放在地理赤道附近，小磁针静止时磁针N极指向地理南极附近B．乙图，通电线圈在磁场作用下转动，机械能转化为电能C．丙图，利用“电生磁”将铁钉磁化，利用安培右手定则可判定铁钉上端为S极D．丁图，当用力让线圈发生转动时，电流表就有电流通过，利用此原理可制成电动机3．下列操作说明声音的相关知识正确的是（）A．吹一细管，并将细管不断剪短，可以验证影响声音响度的因素B．将一个正在发声的音叉接近面颊，感到发麻，可以说明声音能够传递能量C．飞机旁边的工作人员佩戴耳罩是在传播过程中减弱噪声D．汽车上倒车雷达是根据电磁波传递信息，而轮船上的声呐是利用超声导航4．如图所示是课本中的四个实验，其中说明磁场对电流有力的作用的是甲 乙 丙 丁 A ．甲和丙B ．甲和丁C ．乙和丙D ．乙和丁5．小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是A ．两人都做匀速直线运动B ．前2 s 内，小明跑得更快C ．8 s 内，小明的速度是5 m/sD ．8 s 内，小华跑的路程更长6．一装有水的杯中漂浮着一塑料块，如图所示.沿杯壁缓慢加入酒精并进行搅拌，使塑料块下沉.在整个过程中塑料块受到的浮力F 随时间t 的变化图像是图乙中的(已知它们的密度关系是ρρρ>>水塑料酒精)A ．B ．C ．D ．7．2017年4月20日，搭载着“天舟一号”货运飞船的长征七号运载火箭在海南文昌发射中心升空，“天舟一号”进入太空后，与“天宫二号”自动对接成功，如图，以下说法中正确的是（ ）A ．火箭升空时，“天舟一号”的重力势能不变B ．对接成功后，以“天宫二号”为参照物，“天舟一号”是静止的C ．“天宫二号”的太阳能电池板工作时将光能转化为化学能D．“天舟一号”进入太空后，质量减小8．如图是一个光滑的轨道．某小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到A．a点B．b点C．c点D．d点9．如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将A．逐渐变大B．逐渐变小C．先变大后变小D．先变小后变大10．下列情境的做法中，目的是为了减小摩擦的是A．足球守门员戴着防滑手套B．打羽毛球时手握紧球拍C．给自行车的车轴加润滑油D．运动鞋的底部制有凹凸不平的花纹二、填空题（本大题包括7小题，每小题2分，共14分）11．如图是某物质熔化时温度随时间变化的图象，根据图象可知该物质是_____（选填“晶体或“非晶体”），该物质第5min时处于_____（选填“固”、“液”或“固液共存”）态．12．某同学用下面的方法测量一块长方形均匀铝箔的厚度：他首先用天平称出其质量为m，再用刻度尺测出铝箔的长和宽分别为a和b。

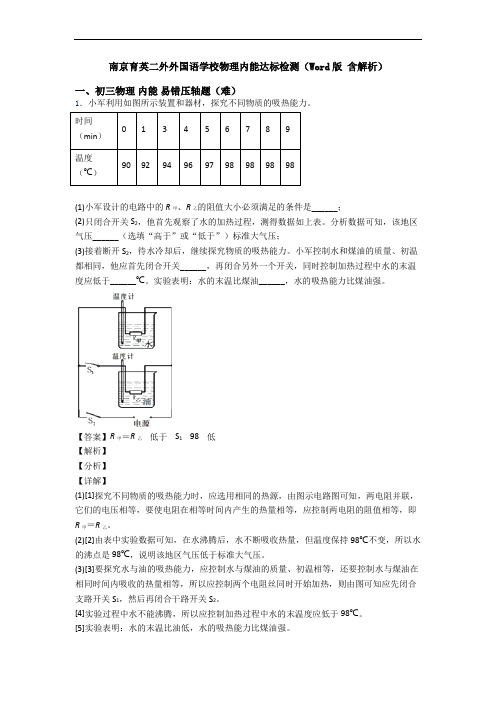

南京育英二外外国语学校物理内能达标检测（Word版含解析）一、初三物理内能易错压轴题（难）1．小军利用如图所示装置和器材，探究不同物质的吸热能力。

时间013456789（min）温度909294969798989898（℃）(1)小军设计的电路中的R甲、R乙的阻值大小必须满足的条件是______；(2)只闭合开关S2，他首先观察了水的加热过程，测得数据如上表。

分析数据可知，该地区气压______（选填“高于”或“低于”）标准大气压；(3)接着断开S2，待水冷却后，继续探究物质的吸热能力。

小军控制水和煤油的质量、初温都相同，他应首先闭合开关______，再闭合另外一个开关，同时控制加热过程中水的末温度应低于______℃。

实验表明：水的末温比煤油______，水的吸热能力比煤油强。

【答案】R甲＝R乙低于 S1 98 低【解析】【分析】【详解】(1)[1]探究不同物质的吸热能力时，应选用相同的热源，由图示电路图可知，两电阻并联，它们的电压相等，要使电阻在相等时间内产生的热量相等，应控制两电阻的阻值相等，即R甲＝R乙。

(2)[2]由表中实验数据可知，在水沸腾后，水不断吸收热量，但温度保持98℃不变，所以水的沸点是98℃，说明该地区气压低于标准大气压。

(3)[3]要探究水与油的吸热能力，应控制水与煤油的质量、初温相等，还要控制水与煤油在相同时间内吸收的热量相等，所以应控制两个电阻丝同时开始加热，则由图可知应先闭合支路开关S1，然后再闭合干路开关S2。

[4]实验过程中水不能沸腾，所以应控制加热过程中水的末温度应低于98℃。

[5]实验表明：水的末温比油低，水的吸热能力比煤油强。

2．某班同学利用图甲所示的实验装置探究“水和煤油的吸热能力”。

（1）在图甲中除了所给的实验器材外，还需要的测量工具有______________；加热过程中，水和煤油吸收热量的多少是通过______________来判断的；（2）实验中第1、2两个小组采用的研究对象都是初温为25℃的质量为200g的水和煤油，加热不同时间使末温都达到40℃，记录的实验数据如表格所示，通过分析实验数据，能够得出的结论是：___________；实验组别液体加热时间/min水13.51煤油 6.5水122煤油 5.5（3）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间和第2小组不同，其原因可能是_________________；（4）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图乙所示，而不是用两个酒精灯分别加热，这样做的好处是_____________________。

一、选择题1．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。

下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒2．有两只滑动电阻器，分别标有“10Ω1A”和“5Ω2A”的字样，若把它们串联起来使用，则电路中允许通过的最大电流为（）A．1A B．2A C．3A D．无法确定3．如图为自动电压力锅的内部电路图，当自动电压力锅压强过大或温度过高时，发热器都会停止工作。

压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。

下列图中能正确反映自动电压力锅内部电路的是（）A．B．C．D．4．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电阻R1和R2中的电流分别为（）A．0.36A 1.8A B．0.28A 1.8A C．0.36A 1.44A D．1.44A 0.36A5．如图所示，电动独轮车是新一代化步工具，它体形小巧、携带方便，而且依靠电力驱动，低碳环保，越来越受到年轻人的喜爱。

某品牌独轮车工作原理：当电源开关S1闭合时指示灯亮起，人站在独轮车上开关S2自动闭合，电动机才能启动，开始运动。

下列电路设计符合上述要求的是（）A．B．C．D．6．验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是（）A．验电器的金属球带负电，电流方向是从橡胶棒到金属箔B．验电器的金属球带负电，电流方向是从金属箔到橡胶棒C．验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的D．验电器的金属球带正电，电流方向是从金属箔到橡胶棒7．生活中的一些现象与微观解释正确的是（）A．腌制咸鸭蛋，盐分子能进入蛋中，说明盐分子在不停地做无规则运动B．摩擦起电创造出正、负电荷C．固体很难被压缩，说明固体分子间没有间隙D．一个带正电的物体吸引轻小物体，则轻小物体一定带负电8．如图是电吹风的简化电路图，其中M是吹风机，R是电热丝。

南京育英外国语学校物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

一、初二物理 物体的运动实验易错压轴题（难）1．小明在“测小车的平均速度”的实验中，设计了如图所示的实验装置：小车从带刻度的斜面顶端由静止下滑，图中的圆圈是小车到达A 、B 、C 三处时电子表的显示（数字分别表示“小时：分：秒”）(1)该实验测小车平均速度的实验原理是：_____；(2)实验中使用的斜面的坡度_____（填“较小”或“较大”），其目的是：_____；(3)实验前必须学会熟练使用电子表，如果让小车过了A 点才开始计时，则会使所测AC 段的平均速度v AC 偏_____（填“大”或“小”）；可以看出小车在做_____（匀速/变速）直线运动；(4)若s 2的路程正好是全部路程的一半，通过下半段路程的平均速度v BC =_____m/s 。

【来源】内蒙古北京八中乌兰察布分校2019-2020学年八年级（上）期末物理试题（教学质量调研）【答案】s v t =较小 便于测量时间 大 变速 0.3 【解析】【分析】【详解】(1)[1]该实验测小车平均速度的实验原理是s v t=。

(2)[2][3]实验中使用的斜面的坡度较小，这是因为斜面的坡度较小，那么小车运动的速度也较小，运动的时间较长，方便测量时间。

(3)[4]如果让小车过了A 点才开始计时，这样测得的时间是偏小的，根据s v t=可知，路程大小是正确的，所测AC 段的平均速度v AC 偏大。

[5]小车下落时速度越来越快，可以看出小车在做变速直线运动。

(4)[6]由题意可知，下半段路程的大小是 1120cm 60cm 0.6m 22BC s s ====下半段路程需要的时间是5s-3s2sBCt==那么通过下半段路程的平均速度是0.6m0.3m/s2sBCBCBCsvt===通过下半段路程的平均速度是0.3m/s。

2．如图所示，在“测量纸锥下落的速度”的实验中：（1）需要的测量工具是刻度尺和_______；若想纸锥下落慢点，最好选择图甲中的______（选填“大”或“小”）纸锥进行测量。

一、选择题1．如图为Maxwell 超级电容器，其标有“3V ，3000F”。

它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。

关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍 2．电子绕核运动可以看做一环形电流。

设氢原子中的电子绕原子核在半径为r 的轨道上运动，用e 表示电荷量，m 表示电子的质量，k 为静电力常量。

则（ ）A ．电子运动的速率为k v e mr= B ．电子运动的周期为2r m T e kπ= C ．电子运动形成的电流k v e mr= D ．电子运动形成的电流2ek I r mr π=3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端仍然加电压Ｕ的情况下，通过金属丝的电流为（ ）A ．9IB ．3IC ．13I D ．19I 4．如图所示，用伏安法测电阻R 0的值时，M 、N 接在恒压电源上，当S 接a 时电压表示数10V ，电流表示数0.2A ；当S 接b 时，电压表示数12V ，电流表示数0.15A 。

下列叙述正确的是（ ）A ．为了较准确地测定R 0的值，S 应接在a 点，R 0的真实值为50Ω。

B ．为了较准确地测定R 0的值，S 应接在a 点，R 0的真实值为70Ω。

C ．为了较准确地测定R 0的值，S 应接在b 点，R 0的真实值为50Ω。

D ．为了较准确地测定R 0的值，S 应接在b 点，R 0的真实值为70Ω。

5．两根长度相同，横截面积之比S 1：S 2=2:3的均匀铜导线按图所示接入电路，关于两段导线以下说法中错误的是（ ）A ．它们的电阻之比为3∶2B ．它们的电流之比为1∶1C ．它们的电子移动速率之比为3∶2D ．单位时间通过它们的电量之比为2∶36．一个用半导体材料制成的电阻器D ，其电流I 随它两端电压U 的关系图像如图（a ）所示，将它与两个标准电阻R 1、R 2并联后接在电压恒为U 的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图（b ）所示的电路，仍接在该电源的两端，设电阻器D 和电阻R 1、R 2消耗的电功率分别是P D 、P 1、P 2，它们之间的大小关系是（ ）A ．124P P =B ．124P P >C ．2D P P > D ．2D P P < 7．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小8．一灵敏电流计G ，内阻R g ＝100Ω，满偏电流I g ＝2mA ，改装成0-3V 和0-15V 的两个量程的电压表，则下列关于电阻R 1和R 2的表述中正确的是（ ）A ．R 1为140ΩB ．R 1为600ΩC ．R 2为6000ΩD ．R 2为7400Ω9．两个电阻R1、R2的伏安特性曲线如图所示，由图可知（）A．R1的电阻1tan451ΩR==B．R2的电阻随电压的增大而减小C．当U＝1V时，R2的电阻等于R1的电阻D．当U＝1V时，R2的电于大于R1的电阻10．某电解池，如果在1s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1m2的某横截面，那么通过这个横截面的电流是（）A．0 B．0.8A C．1.6A D．3.2A11．一个T型电路如图所示，电路中的电阻R1=10Ω，R2=120Ω，R3=40Ω，另有一测试电源电动势为100V，内阻忽略不计。
