肖特基二极管和快恢复二极管

肖特基二极管和快恢复二极管肖特基二极管和快恢复二极管是两种常见的二极管类型，在电子电路中具有重要的作用。

本文将分别介绍肖特基二极管和快恢复二极管的工作原理、特点以及应用领域。

一、肖特基二极管肖特基二极管是一种特殊的二极管，由美国物理学家沃尔特·H·肖特基（Walter H. Schottky）于20世纪20年代发明。

它具有较低的正向压降和快速的开关速度，适用于高频电路和功率电子器件。

1. 工作原理肖特基二极管采用金属与半导体P型或N型材料之间的接触，形成肖特基结。

与普通二极管相比，肖特基二极管的金属与半导体接触处形成了一个势垒，能够有效地阻止电流的反向流动。

当正向电压施加在肖特基二极管上时，电子从半导体进入金属，形成电子空穴对，从而形成电流。

2. 特点肖特基二极管具有以下特点：（1）低正向压降：肖特基二极管的正向压降较低，通常为0.2~0.4V，比普通二极管更低。

这使得肖特基二极管在低电压条件下能够提供较高的效率。

（2）快速开关速度：由于肖特基二极管内部结构的特殊性，它具有较快的开关速度，适用于高频电路和快速开关电路。

（3）低反向漏电流：肖特基二极管的反向漏电流非常小，通常为几个纳安级别，这使得它在一些要求较低的应用中具有优势。

3. 应用领域肖特基二极管在电子电路中有着广泛的应用，主要包括以下几个方面：（1）开关电路：由于肖特基二极管具有快速的开关速度和较低的正向压降，因此在开关电路中得到了广泛应用。

（2）高频电路：肖特基二极管的快速开关速度使其非常适合用于高频电路中，如无线通信设备、雷达、高频放大器等。

（3）电源管理：由于肖特基二极管的低正向压降和快速开关速度，它在电源管理中能够提供高效率的能量转换。

二、快恢复二极管快恢复二极管是一种特殊的二极管，主要用于高频电路和开关电源等领域。

它具有快速恢复时间和低反向恢复电流等特点。

1. 工作原理快恢复二极管的工作原理与普通二极管类似，但它在结构上进行了优化设计，以提高其开关速度和恢复时间。

肖特基二极管的特性有哪些？
一、MDD肖特基二极管的正向压降比快恢复二极管正向压降低很多，所以自身功耗较小，效率高。

二、由于反向电荷恢复时间极短，所以适宜工作在高频状态下。

三、能耐受高浪涌电流。

四、以前的MDD肖特基二极管反向耐压一般在200V以下，但现在最新技术可以做到高达1000V的产品，市场应用前景十分广阔。

五、目前市场上常见的MDD肖特基二极管最高结温分100℃、125℃、150%、175℃几种（结温越高表示产品抗高温特性越好。

即工作在此温度以下不会引起失效）。

（版权声明：本文章来源于深圳辰达行电子有限公司，若要转载，请附上公司名称）。

二极管的软硬特性在开关电源中的PWM DC/DC转换器所用的二极管有两种：即快恢复二极管和肖特基二极管。

1 快恢复二极管在开关电源中，除了工频整流器外，二极管大多数也工作在高频开关状态。

因此，二极管的动态开关特性是十分重要的，其中主要是正向特性和反向恢复特性。

在使用中要求二极管的正向瞬态压降要小，反向恢复时间要短，反向恢复电荷要少，并且具有快速恢复的特性。

（1）开通特性。

二极管的开通时间特性如图（a）所示，开通初期出现较高的正向峰值电压Ufp,电压下降到2V时为正向恢复时间tfr，然后继续下降到稳态压降（如1V左右）。

diF/dt为电流变化率，此电流变化率与器件内部机制、引线长短、有无磁性材料等因素有关。

随着结温的增加，正向恢复时间tfr和峰值电压Ufp也增加。

（2）关断特性。

二极管正在通过大的正向电流而突加反向电压时，反向阻断能力的恢复过程如图（b）所示。

如图1 二极管开关过程中的电流和电压波形①在tf瞬间加反向电压（电路电压变负），正向电流IF以diF/dt速率减小。

diF/dt彦由反向电压U和分布电感L所决定。

②到t0瞬间电流过零，在载流子未消失之前，二极管未恢复阻断能力，流过反向恢复电流iR，电流反向增大，正向压降（由载流子决定）稍有下降。

③在t1瞬间、电荷Q1已被抽走，电流到达最大反向恢复电流IRM，二极管开始恢复阻断能力，开始承受反向电压。

④在t1瞬间之后，承受反向电压的能力迅速提高，反向恢复电流按|dirr/dt|迅速下降，在电路电感中感性较高的电压，加上电源电压得到最大反向电压URM。

⑤到t2瞬间，反向电流减小到IRM/4,Q2已被抽走。

⑥在t0～t2期间：为反向恢复时间trr抽走的电荷为反向恢复电荷QR=Q1+Q2，至此反向恢复的定义阶段结束，二极管基本处于承受静态反向电压阶段。

反向恢复电荷QR是一个重要参数，当正向电流一定时，QR越小，则反向恢复时间trr 越短。

QR与二极管正向电流diF/dt及结温有关。

肖特基二极管和快恢复二极管有什么区别肖特基二极管的基本原理是：在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。

肖特基与PN结的整流作用原理有根本性的差异。

其耐压程度只有40V 左右。

其特长是：开关速度非常快：反向恢复时间特别地短。

因此，能制作开关二极管和低压大电流整流二极管。

肖特基二极管(Schottky Barrier Diode)它是具有肖特基特性的“金属半导体结”的二极管。

其正向起始电压较低。

其金属层除钨材料外，还可以采用金、钼、镍、钛等材料。

其半导体材料采用硅或砷化镓，多为型半导体。

这种器件是由多数载流子导电的，所以，其反向饱和电流较以少数载流子导电的PN结大得多。

由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。

其工作频率可达100GHz。

并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。

肖特基二极管(Schottky Diodes)：肖特基二极管利用金属与半导体接触所形成的势垒对电流进行控制。

它的主要特点是具有较低的正向压降（0.3V至0.6V）；另外它是多子参与导电，这就比少子器件有更快的反应速度。

肖特基二极管常用在门电路中作为三极管集电极的箝位二极管，以防止三极管因进入饱和状态而降低开关速度。

肖特基势垒二极管SBD（Schottky Barrier Diode，简称肖特基二极管）是近年来间世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V 左右，而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

1．结构原理综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

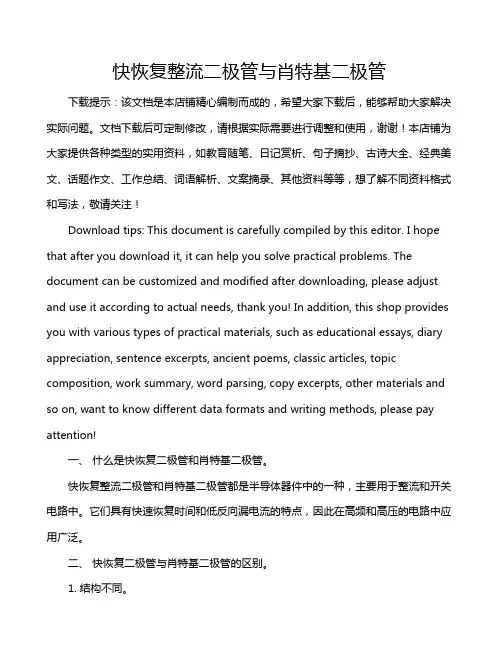

快恢复整流二极管与肖特基二极管下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、什么是快恢复二极管和肖特基二极管。

快恢复整流二极管和肖特基二极管都是半导体器件中的一种，主要用于整流和开关电路中。

肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。

它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。

一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。

它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。

2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。

3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。

二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。

它专门用于电路的开关控制，能够快速地打开和关闭。

2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。

3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。

三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。

它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。

2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。

3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。

以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。

随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。

肖特基和快恢复二极管外观标识一、引言肖特基二极管和快恢复二极管外观标识是电子元器件中的重要标志，也是电路设计和制造过程中必不可少的工具。

在工业自动化、通讯、医疗设备、能源电力等众多领域中均得到了广泛应用。

本篇文章旨在深入探讨肖特基二极管和快恢复二极管的外观标识。

二、肖特基二极管肖特基二极管是一种与普通二极管性质不同的二极管，一般用于高速开关、频率转换和高温环境下的电路。

肖特基二极管的外观标识通常由三部分组成：器件型号、批次代码和生产厂家标识。

1、器件型号器件型号是肖特基二极管最基本的外观标识，通常由一串数字和字母组成。

其中，数字表示器件的主要特性参数，例如：1N5817代表瞬态反向电压为20V，最大整流电流为1A的肖特基二极管。

字母则表示器件的功能和应用范围，例如：1N5817HR代表高可靠性的肖特基二极管。

2、批次代码批次代码是生产厂家为了管理产品质量而设置的，通常由数字和字母组合而成，用于区分不同生产时间和批次的产品。

例如：1N5817A和1N5817B通常代表不同生产时间的产品。

3、生产厂家标识生产厂家标识是肖特基二极管的生产厂家信息，通常由一串字母或代号表示。

一般来说，知名电子元器件生产厂家会在器件上标注自己的名称或LOGO，例如：ON代表罗姆公司，MCC代表微商公司。

三、快恢复二极管快恢复二极管是一种专门用于高速开关的二极管，具有快速恢复时间和低反向恢复电荷等特点。

快恢复二极管的外观标识与肖特基二极管类似，也由器件型号、批次代码和生产厂家标识组成。

1、器件型号快恢复二极管的器件型号也由数字和字母组成，其中数字表示主要特性参数，字母表示功能和应用范围。

例如：BYT08P-400代表80V，4A 的快恢复二极管。

2、批次代码快恢复二极管的批次代码与肖特基二极管类似，由数字和字母组成，用于区分不同生产批次的产品。

3、生产厂家标识快恢复二极管的生产厂家标识与肖特基二极管类似，通常由一串字母或代号表示生产厂家信息。

变压器次级电路二极管型号
在变压器次级电路中，通常使用的二极管型号为肖特基二极管或超快恢复二极管。

这两种类型的二极管之所以被广泛使用，主要是因为它们具有以下特点：反向恢复时间（trr）短：这意味着二极管从导通状态切换到截止状态的速度非常快，这对于高频操作的电源转换器来说是非常重要的，因为它可以减少能量损耗和提高效率。

正向导通压降（Vf）小：这有助于减少二极管在导通时的功率损耗，从而提高整个电路的效率。

在选择二极管时，除了考虑上述特性外，还需要考虑电路的具体需求，如工作频率、负载特性、所需的电流和电压等级等。

例如，在反激电路中，变压器的工作模式可能会影响二极管的选择和电路设计。

因此，在实际应用中，建议根据具体的电路设计和工作条件来选择合适的二极管型号，以确保电路的可靠性和效率。

如果需要进一步的帮助，可以咨询电子工程师或者查阅相关的电子元件数据手册来获取更详细的信息。

肖特基二极管和快速二极管是电子领域中常见的两种二极管，它们在电子设备中起着重要的作用。

但是，它们之间有着明显的区别，包括工作原理、特性和应用场景等方面。

在本文中，我将从深度和广度的角度对肖特基二极管和快速二极管进行全面评估，以帮助您更好地理解这两种不同的器件。

1. 肖特基二极管肖特基二极管是一种特殊结构的二极管，其结构中包含着肖特基势垒。

肖特基二极管的主要特点是具有快速的开关速度和低的反向漏电流。

这使得肖特基二极管在高频和低噪声应用中得到了广泛的应用。

肖特基二极管通常由金属与半导体材料构成，其工作原理是利用金属与半导体接触时形成的势垒来实现。

2. 快速二极管快速二极管是一种专门设计用于高频、高速电路中的二极管。

与普通二极管相比，快速二极管具有更快的恢复时间和更小的开关时间。

这使得快速二极管在开关电源、逆变器和放大器等高频应用中表现出色。

快速二极管通常由P型硅和N型硅等材料构成，其工作原理是通过减少扩散电容和恢复时间来实现快速的开关速度。

3. 区别比较- 工作原理：肖特基二极管利用金属与半导体接触时形成的肖特基势垒来实现，而快速二极管则通过减少扩散电容和恢复时间来实现快速的开关速度。

- 特性表现：肖特基二极管具有快速的开关速度和低的反向漏电流，适用于高频和低噪声应用，而快速二极管具有更快的恢复时间和更小的开关时间，在高频电路中表现出色。

- 应用场景：肖特基二极管适用于高频和低噪声电路中，如通信设备、收音机等，而快速二极管适用于开关电源、逆变器和放大器等高频应用中。

总结回顾通过对肖特基二极管和快速二极管的深度评估，我们可以看到它们在工作原理、特性表现和应用场景等方面有着明显的区别。

肖特基二极管适用于高频和低噪声电路，快速二极管则适用于高频电路中，具有更快的恢复时间和更小的开关时间。

在实际应用中，选择合适的二极管对电路性能至关重要，因此需要根据具体的应用需求来选择合适的器件。

个人观点和理解在我看来，肖特基二极管和快速二极管的区别不仅体现在其工作原理和特性表现上，更体现在其适用的应用场景和领域上。

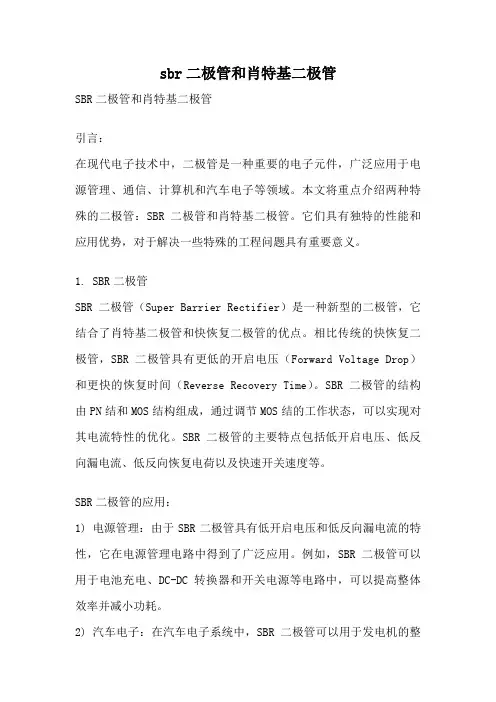

sbr二极管和肖特基二极管SBR二极管和肖特基二极管引言：在现代电子技术中，二极管是一种重要的电子元件，广泛应用于电源管理、通信、计算机和汽车电子等领域。

本文将重点介绍两种特殊的二极管：SBR二极管和肖特基二极管。

它们具有独特的性能和应用优势，对于解决一些特殊的工程问题具有重要意义。

1. SBR二极管SBR二极管（Super Barrier Rectifier）是一种新型的二极管，它结合了肖特基二极管和快恢复二极管的优点。

相比传统的快恢复二极管，SBR二极管具有更低的开启电压（Forward Voltage Drop）和更快的恢复时间（Reverse Recovery Time）。

SBR二极管的结构由PN结和MOS结构组成，通过调节MOS结的工作状态，可以实现对其电流特性的优化。

SBR二极管的主要特点包括低开启电压、低反向漏电流、低反向恢复电荷以及快速开关速度等。

SBR二极管的应用：1) 电源管理：由于SBR二极管具有低开启电压和低反向漏电流的特性，它在电源管理电路中得到了广泛应用。

例如，SBR二极管可以用于电池充电、DC-DC转换器和开关电源等电路中，可以提高整体效率并减小功耗。

2) 汽车电子：在汽车电子系统中，SBR二极管可以用于发电机的整流电路、电动车辆的充电桩以及电池管理系统等。

由于SBR二极管具有较低的热失真和快速开关速度，可以提高整个系统的可靠性和效率。

3) LED照明：由于SBR二极管具有快速恢复时间和低开启电压的特性，它可以用于LED照明系统中的整流电路。

通过使用SBR二极管，可以减小电压降低，提高系统效率和光质。

2. 肖特基二极管肖特基二极管（Schottky Barrier Diode）是一种利用金属与半导体接触形成的二极管。

相比普通PN结二极管，肖特基二极管具有更低的开启电压和更快的开关速度。

它的结构由n型或p型半导体与金属之间的接触组成，形成了一个肖特基势垒。

肖特基二极管的主要特点包括低开启电压、快速开关速度、低反向漏电流以及抑制反向恢复电荷等。

快恢复二极管和肖特基二极管介绍快恢复二极管（Fast Recovery Diode）和肖特基二极管（Schottky Diode）是常见的二极管类型，具有不同的特性和应用场景。

本文将详细介绍这两种二极管的原理、特点、应用以及选型等内容。

快恢复二极管（Fast Recovery Diode）原理快恢复二极管是一种专门设计用于高频开关电路中的二极管。

其主要原理是通过优化结构和材料，减小反向恢复时间，从而提高开关速度。

特点1.高开关速度：快恢复二极管具有较短的反向恢复时间，通常在纳秒级别。

2.低反向恢复电荷：由于结构优化，快恢复二极管具有较低的反向恢复电荷，可以减小开关过程中产生的噪声和损耗。

3.低正向压降：与普通整流二极管相比，快恢复二极管具有更低的正向压降，在高频开关电路中能够提供更好的效率。

应用快恢复二极管主要应用于以下领域：1.开关电源：由于其快速开关特性，可以在高频开关电源中用于整流和逆变。

2.反激变换器：在反激变换器中，快恢复二极管可以提高开关效率和稳定性。

3.高频电路：在高频电路中，快恢复二极管可以用作整流、保护和限流等功能。

选型在选型快恢复二极管时，需要考虑以下因素：1.最大正向电流（IFM）：根据应用需求选择合适的最大正向电流。

2.最大反向电压（VRM）：根据系统工作电压选择合适的最大反向电压。

3.反向恢复时间（Trr）：根据系统对开关速度的要求选择合适的反向恢复时间。

肖特基二极管（Schottky Diode）原理肖特基二极管是一种利用金属与半导体之间形成肖特基势垒的二极管。

其主要原理是通过金属与半导体之间的势垒，实现快速的载流子注入和排出。

特点1.低正向压降：肖特基二极管具有较低的正向压降，通常在几百毫伏以下。

2.快速开关速度：由于载流子注入和排出的快速性，肖特基二极管具有较短的开关时间。

3.低反向漏电流：肖特基二极管在正向偏置时具有较低的漏电流。

应用肖特基二极管主要应用于以下领域：1.低压降整流器：由于其低正向压降特性，肖特基二极管常用于低压降整流器中，以提高效率。

肖特基二极管种类
肖特基二极管有以下几种主要类型：
1. 扩散势垒型肖特基二极管（Step Recovery Diode）：该类型的肖特基二极管用于高频电路和脉冲发生器中，具有快速恢复时间和较高的开关速度。

2. 结瓦尔肖特基二极管（Surface Barrier Diode）：该类型的肖特基二极管具有小的开关损耗和低的开关电流噪声，适用于高精度和低功耗电路。

3. 功率型肖特基二极管（Power Rectifier Diode）：该类型的肖特基二极管具有较高的电流承载能力和低的串联电阻，适用于功率电子器件和电源电路。

4. 压控肖特基二极管（Varactor Diode）：该类型的肖特基二极管具有可调节电容的特性，广泛应用于射频调谐电路和振荡器中。

5. 高速肖特基二极管（High Speed Diode）：该类型的肖特基二极管具有快速开启和恢复时间，适用于高频和高速电路。

6. 高温肖特基二极管（High Temperature Diode）：该类型的肖特基二极管具有较高的工作温度范围和稳定性，适用于高温环境下的电路应用。

肖特基二极管与TVS管
(1)肖特基(Schottky)二极管是一种快恢复二极管，它属一种低功耗、超高速半导体器件。

其显着的特点为反向恢复时间极短(可以小到几纳秒)，正向
导通压降仅0.4V左右。

其做工比普通二极管要精细复杂，价格也要贵，但在外在表现功能上与普通二极管是类似的。

 而肖特基晶体管就是在三极管基-发射极间并联肖特基二极管的元件(如下图)。

三极管有了这个肖特基二极管后，可以防止基过度饱和。

 (2)TVS管：瞬态电压抑制器(Transient Voltage Suppressor)简称TVS，是一种二极管形式的高效能保护器件。

当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度，将其两极间的高阻抗变为低阻抗，吸
收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

 具体有以下三大特点：
 1、将TVS二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

 2、静电放电效应能释放超过10000V、60A以上的脉冲，并能持续10ms;。

肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A 中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极使用钼或铝等材料制成阻档层。

用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性.SBD具有开关频率高和正向压降低等优点，但其反向击穿电压比较低，大多不高于60V，最高仅约100V，以致于限制了其应用范围。

以下是几种常见的二极管类型：
1. 整流二极管（Rectifier diode）：用于将交流电转换为直流电，常见的整流二极管有常见的标识符号，如1N4001、1N4007等。

2. 肖特基二极管（Schottky diode）：肖特基二极管具有较快的开关速度和较低的开关电压，适用于高频电路和低功耗电路。

3. 快恢复二极管（Fast recovery diode）：这种二极管具有较快的恢复速度，适用于需要频繁开关的电路，如开关电源、PWM控制等。

4. 功率二极管（Power diode）：功率二极管具有较高的电流和较高的电压承受能力，适用于高功率电路和电源应用。

5. 发光二极管（Light-emitting diode，LED）：LED是一种发光二极管，能够将电能转换为可见光，用于指示灯、显示屏、照明等领域。

6. 齐纳二极管（Zener diode）：齐纳二极管是一种特殊的二极管，具有反向击穿特性，可以稳定地保持反向电压在一定范围内。

这些只是一些常见的二极管类型，还有其他多种特殊用途的二极管，如二极管阵列、电容二极管、光电二极管等，用于特定的应用和电路
设计。

不同类型的二极管具有不同的特性和应用场景，选择合适的二极管取决于具体的电路需求。

肖特基与快恢复二极管区别
快恢复二极管是反向恢复时间很短的二极管(5us以下)，其正向压降高于普通二极管(0.8~2V)反向耐压在1200V 以下，在性能上可以分为快恢复和超快恢复，后者可以达到100ns以下。

肖特基二极管反向恢复时间在10ns以下，反向漏电流较大，耐压低，一般低于150V多用于低压场合。

肖特基二极管和快恢复二极管区别：前者的恢复时间比后者小一百倍左右，前者的反向恢复时间大约为几纳秒。

前者的优点还有低功耗，大电流，超高速;后者有较高的开关速度,同时也能得到较高的耐压，反向漏电小，可用于电压较高且频率较高的场合。

另外肖特基二极管的ESD承受能力低于快恢复二极管。

快恢复二极管和肖特基二极管的区别和是否能够替代使用
一、区别
快恢复二极管的特点：开关特性好、反向恢复时间短，耐压较高，但由于正向压降大，功耗也大，容易发热；
肖特基二极管开关特性也很好、反向恢复时间也很短，正向压降相对小些，功耗也低些，相对说不容易发热，但是最大缺点是耐压较抵，目前水平大概可以做到250V，而一般快恢复二极管轻易做到1000V甚至以上。

二、通常不能替换使用
肖特基反向耐压低，正向压降小，适用于低电压整流；
快恢复反向耐压高，正向压降大，适用于高电压整流；
用肖特基代替快恢复容易击穿（除非确认耐压满足需要）；
用快恢复代替肖特基损耗大效率低（除非不考虑效率）。

（版权声明：本文章来源于深圳辰达行电子有限公司，若要转载，请附上公司名称）。

快恢复二极管和肖特基二极管快恢复二极管和肖特基二极管是常见的电子元件，它们在电子电路中具有重要的作用。

本文将分别介绍这两种二极管的特点、工作原理以及应用领域。

快恢复二极管，又称快恢复整流二极管（Fast Recovery Diode），是一种能够快速恢复正向导通状态的二极管。

它的主要特点是具有较短的恢复时间和较低的反向恢复电流。

这意味着在电子开关电路中，快恢复二极管能够迅速地从截止状态转变为导通状态，并且在截止状态时不会有太大的反向电流。

这使得它在高频开关电路和高速电子设备中得到广泛应用。

快恢复二极管的工作原理与普通二极管类似，都是利用PN结的特性实现的。

当正向电压施加在快恢复二极管的PN结上时，电子从N区域向P区域流动，同时空穴从P区域向N区域流动，形成电流。

当反向电压施加在PN结上时，电子和空穴被阻挡在各自的区域中，形成截止状态。

快恢复二极管与普通二极管不同的地方在于恢复过程。

当正向电压突然变为反向电压时，PN结上的载流子需要重新分布，这个过程就是恢复过程。

快恢复二极管通过优化结构和材料，使得恢复过程更快，从而能够在较短的时间内完成反向电压下的截止状态转变。

快恢复二极管的应用领域非常广泛。

在开关电源、电机驱动、逆变器等高频开关电路中，快恢复二极管能够提供较高的效率和可靠性。

此外，快恢复二极管还可以用于光伏发电系统、电动汽车充电桩等领域，以提高能量转换的效率。

肖特基二极管，又称肖特基势垒二极管（Schottky Diode），是一种利用肖特基势垒特性工作的二极管。

与快恢复二极管相比，肖特基二极管具有更快的开关速度、较低的正向压降和较小的反向漏电流。

这使得它在高频电路和低功耗应用中得到广泛应用。

肖特基二极管的工作原理是利用金属与半导体的接触形成的肖特基势垒。

金属与半导体之间的接触形成的势垒比PN结的势垒要低，因此肖特基二极管的正向压降较小。

当正向电压施加在肖特基二极管上时，电子从金属向半导体区域流动，形成电流。
