八年级科学电路探秘练习

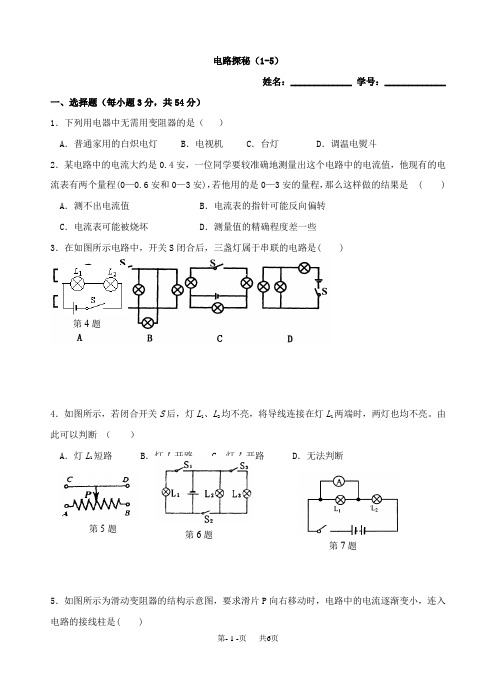

电路探秘（1-5）姓名：_____________ 学号：_____________一、选择题（每小题3分，共54分） 1．下列用电器中无需用变阻器的是（ ）A ．普通家用的白炽电灯B ．电视机C ．台灯D ．调温电熨斗2．某电路中的电流大约是0.4安，一位同学要较准确地测量出这个电路中的电流值，他现有的电流表有两个量程(0—0.6安和0—3安)，若他用的是0—3安的量程，那么这样做的结果是 ( ) A ．测不出电流值 B ．电流表的指针可能反向偏转 C ．电流表可能被烧坏 D ．测量值的精确程度差一些 3．在如图所示电路中，开关S 闭合后，三盏灯属于串联的电路是( )4．如图所示，若闭合开关S 后，灯L 1、L 2均不亮，将导线连接在灯L 1两端时，两灯也均不亮。

由此可以判断 （ ）A ．灯L 1短路B ．灯L 2开路C ．灯L 1开路D ．无法判断5．如图所示为滑动变阻器的结构示意图，要求滑片P 向右移动时，电路中的电流逐渐变小，连入电路的接线柱是( )第4题第5题第6题第7题A ．A 和B B ．B 和C C ．B 和D D ．A 和D 6．如图所示，要使灯泡L 2发光，必须闭合的开关是( )A.S 2B.S 2、S 3C.S l 、S 3D.S 1、S 2、S 37. 某同学做用电流表测电流的实验时，误把电流表并联在电灯L 1两端，这时观察到的现象（ ）A.两灯都不亮B.两灯亮度不变C.L 2比原来亮，L 1不亮D.无法判断 8．下列常见的物体，制造它们的材料中既有导体又有绝缘体的一组是（ ）A ．B ．C ．D ． 9.在温度一定时，比较两根镍铬合金线电阻的大小，下列说法正确的是( )A.长导线的电阻大B.横截面积大的导线电阻大C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大10．如右图，当开关S 闭合后，电流表示数变化情况 ( ) A ．变大B ．变小C ．不变D ．无法判断11．如图，AB 和CD 两段用同一材料做成的粗细不同的金属导体，现把它们串联在一段电路中，设通过AB 段的电流为I AB ，通过CD 段的电流为I CD ，则（ ） A ．I AB ＞I CDB ．I AB ＜I CDC ．I AB ＝I CDD ．条件不足12．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。

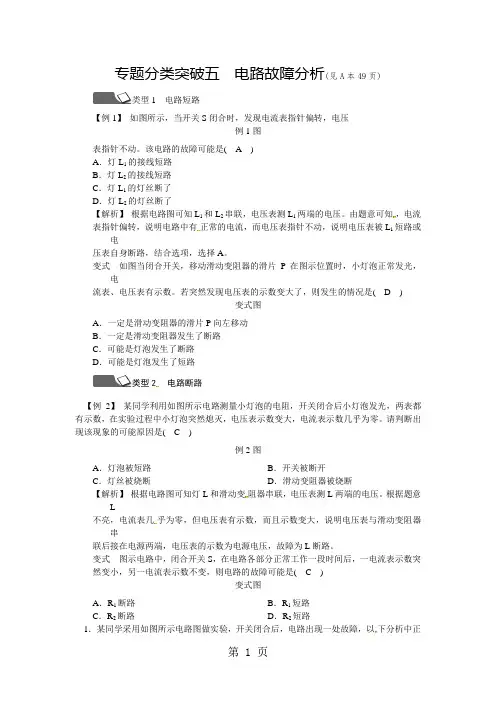

专题分类突破五电路故障分析(见A本49页)类型1电路短路【例1】如图所示，当开关S闭合时，发现电流表指针偏转，电压例1图表指针不动。

该电路的故障可能是(A)A．灯L1的接线短路B．灯L2的接线短路C．灯L1的灯丝断了D．灯L2的灯丝断了【解析】根据电路图可知L1和L2串联，电压表测L1两端的电压。

由题意可知，电流表指针偏转，说明电路中有正常的电流，而电压表指针不动，说明电压表被L1短路或电压表自身断路，结合选项，选择A。

变式如图当闭合开关，移动滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表有示数。

若突然发现电压表的示数变大了，则发生的情况是(D)变式图A．一定是滑动变阻器的滑片P向左移动B．一定是滑动变阻器发生了断路C．可能是灯泡发生了断路D．可能是灯泡发生了短路类型2电路断路【例2】某同学利用如图所示电路测量小灯泡的电阻，开关闭合后小灯泡发光，两表都有示数，在实验过程中小灯泡突然熄灭，电压表示数变大，电流表示数几乎为零。

请判断出现该现象的可能原因是(C)例2图A．灯泡被短路B．开关被断开C．灯丝被烧断D．滑动变阻器被烧断【解析】根据电路图可知灯L和滑动变阻器串联，电压表测L两端的电压。

根据题意L不亮，电流表几乎为零，但电压表有示数，而且示数变大，说明电压表与滑动变阻器串联后接在电源两端，电压表的示数为电源电压，故障为L断路。

变式图示电路中，闭合开关S，在电路各部分正常工作一段时间后，一电流表示数突然变小，另一电流表示数不变，则电路的故障可能是(C)变式图A．R1断路B．R1短路C．R2断路D．R2短路1．某同学采用如图所示电路图做实验，开关闭合后，电路出现一处故障，以下分析中正确的是(D)第1题图A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路2．如图所示实物电路中，闭合开关S，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表的示数几乎不变，产生这一现象的原因可能是(B)A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路第2题图3．如图所示的电路中，电源电压保持不变，闭合开关S前后，电流表指针所在的位置不变，下列判断中正确的是(C)第3题图A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路4．如图所示的电路，闭合开关后，小灯泡不发光，电压表有示数，电流表的指针几乎不动。

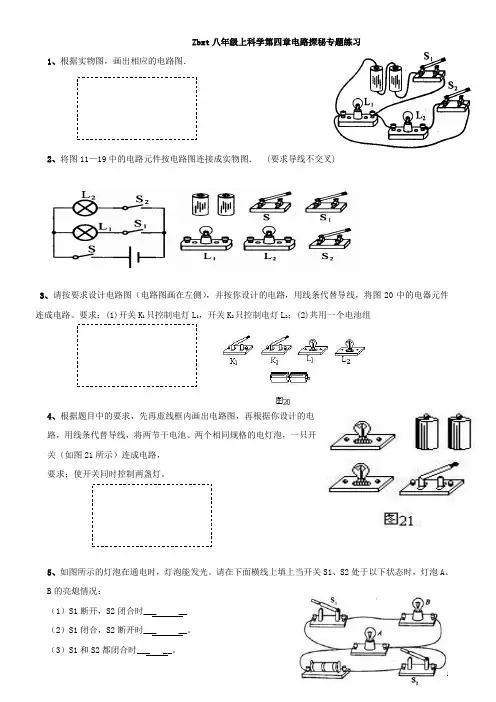

Zbxt八年级上科学第四章电路探秘专题练习1、根据实物图，画出相应的电路图．2、将图11—19中的电路元件按电路图连接成实物图． (要求导线不交叉)3、请按要求设计电路图（电路图画在左侧），并按你设计的电路，用线条代替导线，将图20中的电器元件连成电路。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组4、根据题目中的要求，先再虚线框内画出电路图，再根据你设计的电路，用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关（如图21所示）连成电路，要求：使开关同时控制两盏灯。

5、如图所示的灯泡在通电时，灯泡能发光。

请在下面横线上填上当开关S1、S2处于以下状态时，灯泡A、B的亮熄情况：（1）S1断开，S2闭合时___ __（2）S1闭合，S2断开时___ __。

（3）S1和S2都闭合时___ __。

（2） L1图4甲 6、根据图1，将图2元件连成电路。

7、关于图7—10所示电路,以下说法正确的是( )A.只接通S 1,灯亮、电铃响.B.只接通S 2,灯亮、电铃响.C.只断开S 3,灯亮、电铃响.D.只断开S 1,灯亮、电铃响. 8、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中11中的：（ ）9、按照下图电路图，将对应右图各实物元件连接起来。

10、在如图中的（2）图指定方框中，按照（1）图所示实物连线图画出电路图。

11、按要求连接实物图，并画出电路图：（1） 图4甲要求：L 1、L 2并联，开关S 1控制L 1，开关S 2控制L 1、L 2。

（2） 图4乙要求：L 1、L 2并联，用两个电流表一次就能测出通过L 1、L 2的电流及总电流。

（1）321SS1 L2SAA12、如图1所示电路中，当开关断开或闭合时，电路结构将发生什么变化？灯的亮灭情况如何？试根据下列条件画出相应的等效电路图。

电路探秘（ 4.3--4.5）一、单选题（共20题；共30分）1.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A.两次测量加在灯两端的电压不同B.两次测量通过灯的电流不同C.两次测量灯丝温度不同D.两次测量室内温度不同2.用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。

你认为对导线选择合理的是（）材料编号长度（m）横截面积（mm2）锰钢合金 a 1 0.5锰钢合金 b 1.5 0.5锰钢合金 c 1 1锰钢合金 d 1.5 1镍铬合金 e 1 0.5镍铬合金 f 1.5 0.5镍铬合金g 1 1A.abcdB.bcfgC.aefgD.cdef3.不考虑温度对电阻的影响，白炽灯的灯丝断了一截，若搭接上后仍能使用，则灯丝的电阻将（）A.增大B.减小C.和原来一样D.都有可能4.有一段均匀导线的电阻是4欧，把它对折后作为一根导线使用，这时它的电阻可能是（）A.1欧B.2欧C.4欧D.16欧5.关于导体和绝缘体，下列说法正确的是（）A.导体中有多余的自由电子，而绝缘体中没有多余的自由电子B.导体对电荷的移动没有阻碍作用，绝缘体对电荷的移动有阻碍作用C.木头始终是良好的绝缘体D.绝缘体在一定条件下可以转化为导体6.物质的物理属性有许多种，制作下列物品利用了物质导电性的是（）A.用水银制作的温度计B.用钢丝制作的弹簧C.用铜丝制作的导线D.用铝合金制作的门窗7.某兴趣小组的同学找来了四种物质，利用如图所示的电路在相同条件下检测其导电性能。

实验观测到的电流表示数和灯泡发光情况记）食盐水酱油醋花生油电流/安0.18 0.15 0.1 0发光情况亮较亮暗不亮A.花生油B.醋C.酱油D.食盐水8.如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A. B. C. D.9.小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A.②③B.③④C.①③D.①②第9题图第10题图10.如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是（）A.S和A接触，P向右移动灯泡变暗B.S和B接触，P向右移动灯泡亮度不变C.S和C接触，P向左移动灯泡变亮D.S和C接触，P无论怎样移动灯泡亮度都不变11.在收音机等电器中，有一种叫电位器的变阻器。

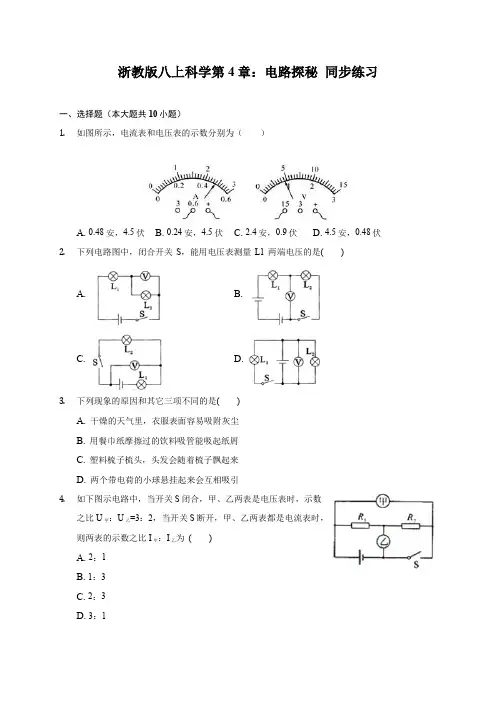

浙教版八上科学第4章：电路探秘同步练习一、选择题（本大题共10小题）1.如图所示，电流表和电压表的示数分别为（）A. 0.48安，4.5伏B. 0.24安，4.5伏C. 2.4安，0.9伏D. 4.5安，0.48伏2.下列电路图中，闭合开关S，能用电压表测量L1 两端电压的是( )A. B.C. D.3.下列现象的原因和其它三项不同的是( )A. 干燥的天气里，衣服表面容易吸附灰尘B. 用餐巾纸摩擦过的饮料吸管能吸起纸屑C. 塑料梳子梳头，头发会随着梳子飘起来D. 两个带电荷的小球悬挂起来会互相吸引4.如下图示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为( )A. 2：1B. 1：3C. 2：3D. 3：15.已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线。

现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全，则电路的工作电流和电源最大电压为（）A. 0.5 A 12 VB. 1.5 A 12 VC. 1.5 A 8 VD. 0.5 A 8 V6.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线上，电压表指针则有明显偏转。

经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是（）A. 灯泡L2短路B. 灯泡L2断路C. 灯泡L1断路D. 两个灯泡都断路7.如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（）A. 开关B. 导线C. 电源D. 用电器8.在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路9.小新同学做“探究影响金属丝电阻大小的因素”实验。

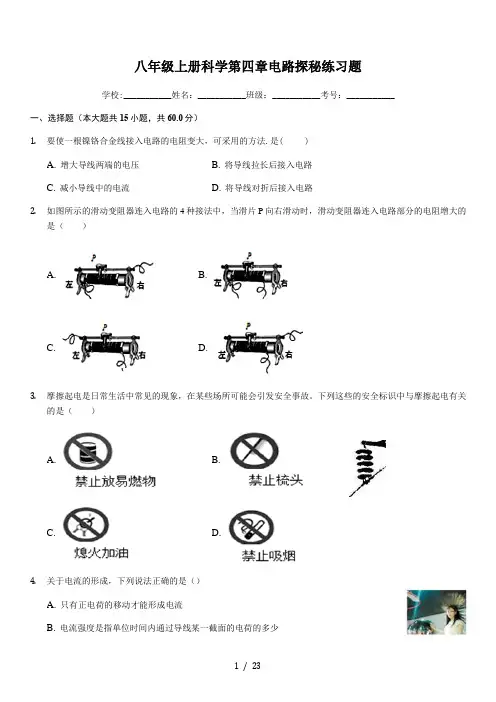

八年级上册科学第四章电路探秘练习题学校:___________姓名：___________班级：___________考号：___________一、选择题（本大题共15小题，共60.0分）1.要使一根镍铬合金线接入电路的电阻变大，可采用的方法.是( )A. 增大导线两端的电压B. 将导线拉长后接入电路C. 减小导线中的电流D. 将导线对折后接入电路2.如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A. B.C. D.3.摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。

下列这些的安全标识中与摩擦起电有关的是（）A. B.C. D.4.关于电流的形成，下列说法正确的是（）A. 只有正电荷的移动才能形成电流B. 电流强度是指单位时间内通过导线某一截面的电荷的多少1/ 23C. 导体中正负电荷运动方向相反，电流大小就是正负电荷的差值D. 电流是电荷多少的简称5.关于公式Ｒ＝Ｕ／Ｉ，下列说法正确的是（）A. 导体的电阻与导体两端的电压成正比B. 导体的电阻与通过导体的电流成反比C. 导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D.导体的电阻可以通过导体两端的电压和通过导体的电流来计算6.如图所示的电路中，当滑片向右移动时，灯泡会变暗的是（）A. B.C. D.7.如图所示，以下四件家用电器正常工作时电流最接近3.5A的是（）A. 电风扇B. 笔记本电脑C. 台灯D. 电饭锅8.如图所示电路，电源电压不变，滑动变阻器上标有“2Ａ30Ω”字样。

以下四个图象中，能正确表示当开关Ｓ闭合后，小灯泡Ｌ两端的电压与滑动变阻器连入电路的电阻Ｒ的关系的是（）9.10.3 / 23A. B.C. D.11. 如图甲所示电路，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R 1和R 2两端的电压分别为A. 6伏 1.5伏B. 7.5伏 1.5伏C. 1.5伏 7.5伏D. 1.5伏 6伏10、电位器是电器设备中常用的电路元件，实物与结构示意图如图所示，在音响设备中电位器必须与扬声器________（填“串”或“并”）联。

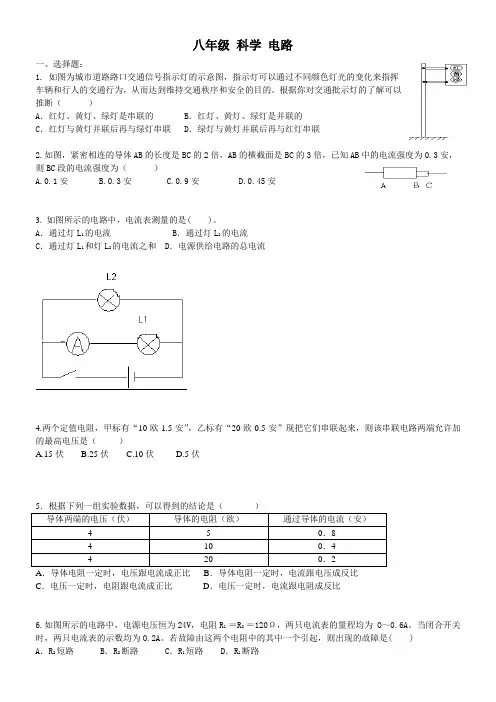

八年级科学电路一、选择题：1. 如图为城市道路路口交通信号指示灯的示意图，指示灯可以通过不同颜色灯光的变化来指挥车辆和行人的交通行为，从而达到维持交通秩序和安全的目的。

根据你对交通批示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联2.如图，紧密相连的导体AB的长度是BC的2倍，AB的横截面是BC的3倍，已知AB中的电流强度为0.3安，则BC段的电流强度为（）A.0.1安B.0.3安C.0.9安D.0.45安3.如图所示的电路中，电流表测量的是( )。

A．通过灯L1的电流 B．通过灯L2的电流C．通过灯L1和灯L2的电流之和 D．电源供给电路的总电流4.两个定值电阻，甲标有“10欧1.5安”，乙标有“20欧0.5安”现把它们串联起来，则该串联电路两端允许加的最高电压是（）A.15伏B.25伏C.10伏D.5伏C．电压一定时，电阻跟电流成正比D．电压一定时，电流跟电阻成反比6.如图所示的电路中，电源电压恒为24V，电阻R1 ＝R2 ＝120Ω，两只电流表的量程均为 O～0.6A。

当闭合开关时，两只电流表的示数均为O.2A。

若故障由这两个电阻中的其中一个引起，则出现的故障是( )A．R2短路 B．R2断路 C．R1短路 D．R1断路7.给你两根长度相同但横截面积不同的镍铬丝、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

由上述实验器材，可以完成的研究课题是（）A.只有①B.只有②C.①和②D.①、②和③8.如图所示的电路中，当开关断开，甲乙两表为电流表时，示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为电压表时，则两表的示数之比U甲：U乙为（）A.3：1B.1：3C.3：2D.2：1设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。

第四章电路探秘班级得分学号姓名一、选择题(每小题只有一个正确答案，每小题3分，共60分)1. 用一个物体将如图电路中a 和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是( )A. 铁钉B. 木筷子C. 橡皮擦D. 塑料管子2.下列关于导体和绝缘体的说法，正确的是( )A. 导体能导电是因为所有导体中含有自由移动的电子B. 绝缘体不能导电是因为绝缘体中不含有电荷C. 导体对电流没有阻碍作用，而绝缘体对电流的阻碍作用很大D. 物体对电流阻碍作用越小，导电性能越好，反之对电流阻碍作用越大，导电性越差3. 在中美贸易战中，华为、中兴等企业的遭遇告诉我们，要重视芯片的自主研发工作。

芯片是指含有集成电路的硅片，制造芯片的主要材料是( )A. 导体B. 半导体C. 绝缘体D. 超导体4.下列有关常见电压值的表述错误的是( )A. 一节新干电池的电压是1.5伏B. 对人体安全的电压是36伏C. 锂电池电压约为3.6伏D. 家庭电路的电压是220伏5. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方式正确的是( )A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线6.如图所示的电路中，下列连接方法正确的是( )7.如图所示的电表，接线未画出，下列说法中正确的是( )A. 它是一个电流表B. 它的示数是 1.7安C. 它的示数可能是8.5伏D. 它有三个量程8. 如图所示，在“◯”处接入电流表或电压表，要使L₁与 L₂串联，则下列做法正确的是( )A. a、b都为电流表B. a为电压表，b为电流表C. a、b都为电压表D. a为电流表，b为电压表9. 某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

这种电线不符合规格的主要原因是( )A. 电线的温度引起电阻偏大B. 电线的材料引起电阻偏大C. 电线的长度引起电阻偏大D. 电线的横截面积引起电阻偏大10. 在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片 P 向右端滑动时灯逐渐变亮，则下列接法正确的是( )A. M接A,N接DB. M接C,N接DC. M接C,N接BD. M接A,N接B11. 如图所示的电路，开关S闭合后，两灯均发光，下列说法中正确的是( )A. 两灯并联B. 电压表测的是灯 L₁两端的电压C. 电压表测的是灯 L₂两端的电压D. 开关断开时，电流表无示数但电压表有示数12. 在如图所示的电路中，闭合开关S后，灯L不发光。

4.3-4.4 综合练习1.高压输电网中的铁架与导线之间必须用绝缘材料连接，由于长期暴露在室外，要求这种材料的性质相当稳定。

下列最适合用作这种材料的是 ( )A．铝合金 B．橡胶C．干木材 D．陶瓷2.下列做法能使镍铬合金丝电阻变小的是( )A．把镍铬合金丝均匀拉长B．把镍铬合金丝对折成两段后并联使用C．给镍铬合金丝加热D．把镍铬合金丝剪成两段后串联使用3.有三个定值电阻，电阻大小关系为 R 甲<R 乙<R 丙将它们按下列连接方式分别接入如图所示电路的 ab 之间，闭合开关后，电流表读数最小的是( )A．甲、乙串联 B．乙、丙串联 C．甲、乙并联 D．乙、丙并联4.如图所示两电路中， 当滑动变阻器滑片 P 移动时有可能造成电源损坏的是( )A．P1 向右移动 B．P2 向右移动 C．P1 向左移动 D．P2 向左移动5.如图所示的电阻箱的示数为 ( )A．2018 Ω B．2108 Ω C．8102 Ω D．8120 Ω6.如图所示的钨丝是将-一个白炽灯去除玻璃罩制成的，闭合开关 S，小灯泡 L 发光， 钨丝不发光， 向 钨丝吹气时，小灯泡 L 变亮，用酒精灯给钨丝加热，小灯泡 L 逐渐变暗直至熄灭，由实验可知( )A． 钨丝的电阻随温度升高而减小 B. 向钨丝吹气时， 钨丝电阻变小 C. 给钨丝加热时， 电路中的电流变大 D. 小灯泡 L 发光而钨丝不发光是因为通过钨丝的电流小于小灯泡 L 的电流7.有甲、乙、丙三根同种材料制成的导线， 甲和乙导线长为 1m，乙导线粗些；乙和丙导线粗细相同，丙导线长为 0.5m，则按电阻由大到小排列的三根导线应是( ) A．甲、乙、丙 B．丙、乙、甲 C．丙、甲、乙 D．甲、丙、乙 8.如图所示， 用导线把灯泡、电池和四种物品分别相连，灯泡一定不发光的是( ) A.C.B.D.9.如图所示是实验室常用的一种滑动变阻器。

下列关于滑动变阻器的构造说法正确的是( )A．滑片与金属杆之间是绝缘的B．瓷筒与线圈之间不能绝缘C．线圈是用电阻率较大的合金线制成的D．瓷筒上缠绕的合金线所有表面都绝缘10.电位器是变阻器的一种， 小菲同学买了一个电位器，如图所示。
