机车无流无压故障处理一、概述无流无压，又称卸载。
即提司机控制器主手柄，主发电机无输出电流和电压。
提手柄而不走车或机车运行中出现无流无压也将发生停车事故，出现机破。
通过以往对机车出现无流无压的故障分析，大体可以分为七种情况：（一）卸载灯7XD亮，机车加不上载，机车无流无压。
（二）司机提手柄，卸载灯灭，机车加不上载，机车无流无压。
（三）机车运行中过流灯5XD亮，机车卸载。
（四）司机手柄处于高时机车卸载。
（五）机车运行中，接地灯4XD亮机车无流无压。
二、卸载灯7XD亮，机车加不上载，机车无流无压（一） LLC不吸合时故障原因：图1当LLC不吸合时可初步判断为LLC得电电路故障或LLC线圈烧损。
由图1可知，LLC得电电路为2K→16DZ→X3/3→1HKf→2HKf→LJ→DJ→TJ→1ZJ→3ZJ→2ZJ→LLC，其中任何触点虚接都可造成LLC无法得电，所以故障原因为：（1）2K故障或16DZ跳开。
（2）1～2HKf常闭触点（267、268、269）虚接。
（3）过流继电器LJ（272～315），接地继电器DJ（274～275），中间继电器1ZJ （267～277），2ZJ（301～302）某一常闭触点虚接。
（4）LLC线圈烧损或断路。
（5）低于750转/分的情况下，还应查278～302号线间的3ZJ常闭触点。
（原因后面高位卸载中有具体说明）2．故障判断及处理方法先用负灯试LLC线圈328号线，灯亮说明LLC线圈前部电路无故障，故障原因只能是LLC线圈损坏，此时可将司近代手柄回零位，人为闭合LLC，维持运行。
不亮说明LLC前端电路有故障。
这时可采用优选项法分段查找LLC线圈电路中各常闭触点，如用负灯试TJ常闭触点的315号线，灯亮为前部电路中的1～2HKf、LJ各常闭触点良好，故障点在其后部，用负灯逐点测试如试灯试某触点一端亮一端不亮即为该触点虚接。
查出故障如果是2K可闭合非操纵端2K维持运行回段修理，16DZ跳开则直接闭合即可，若是1～2HKf、LJ、DJ、1ZJ、2ZJ、3ZJ某一常闭触点虚接，可将其短接或替换。
（封面一）LH-WLT01（02）微机励磁装置说明书武汉联华电气有限责任公司绪言武汉联华电气有限责任公司位于风光秀丽的武汉东湖新技术开发区，交通便利，科技发达，信息资源丰富。
多年来，武汉联华电气一直致力于电力系统自动化产品的开发和生产，其主导产品之一：LH-WLT01（02）微机励磁装置以其性能优越，运行可靠，维护、维修方便，售后服务优良，易于与微机监控系统接口等特点，在全国各地的用户中，获得广泛好评。
LH系列微机励磁装置具有下列四种类型：（1）LH-WLT01 单通道微机励磁装置；（2）LH-WLT02双通道微机励磁装置；（3）LH-WLT01LC单通道可编程励磁装置；（4）LH-WLT02LC 双通道可编程励磁装置。
这四种励磁装置是在融合了西门子技术的基础上并吸收电力系统自动化最新研究成果研制而成，是武汉联华电气有限责任公司与华中理工大学、七○九所紧密合作的产物，是现代控制理论、自动化技术、计算机网络技术、可编程控制完美结合的结晶。
LH-WLT01微机励磁装置选用了高性能的16位单片微机INTEL-80C196KC作为核心，配以适当的外围接口。
该种型号的励磁装置充分利用了单片机本身的硬件资源，功能强大，结构简单，性能可靠维护方便。
LH-WLT02则选用当今国际上性能最优、资源最丰富的32位微机INTEL-80386EX作为控制器的核心，充分利用处理器本身的丰富资源，大大减少外围接口芯片，实现总线不出模板，使其可靠性大大提高。
由于其超强的数字处理能力和丰富的内存，大大拓展了微机励磁装置的功能，如故障录波、试验结果分析和描述等。
该装置的主板是我公司自主设计定制的6层印制板。
LH-WLT01LC单通道可编程励磁装置，采用西门子公司的S7200系列的可编程控制器为核心，配以大规模集成电路构成的移相触发电路。
该种励磁装置结构简单，具有可编程控制器的一切优点：可靠、抗干扰能力强，编程简单、维护方便。
LH-WLT02LC双通道可编程励磁装置同LH-WLT01LC相比，增加了一套LH-WLT01LC调节器和切换电器。

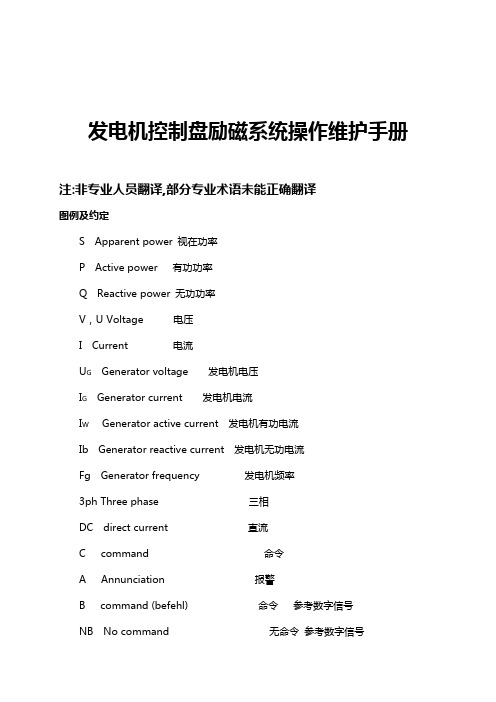

发电机控制盘励磁系统操作维护手册注:非专业人员翻译,部分专业术语未能正确翻译图例及约定S Apparent power 视在功率P Active power 有功功率Q Reactive power 无功功率V，U Voltage 电压I Current 电流U G Generator voltage 发电机电压I G Generator current 发电机电流I W Generator active current 发电机有功电流Ib Generator reactive current 发电机无功电流Fg Generator frequency 发电机频率3ph Three phase 三相DC direct current 直流C command 命令A Annunciation 报警B command (befehl) 命令参考数字信号NB No command 无命令参考数字信号M Annunciation (Meldung) 报警参考数字信号NM No annunciation 无报警参考数字信号下标n 意指正常，如U GN指的是发电机正常电压发电机控制盘励磁系统操作维护手册1、介绍THYNE4励磁系统由完整的电源回路和数字调整、控制功能组成。
本操作手册将帮助使用系统中全部功能，并提供安装、调试及维护的相关信息。
如有问题，请联系我们位于维也纳的办公室。
2、产品声明及GE标准(略)3、励磁系统基本原理对于并网操作发电机，要求有直流通过转子线圈产生转子磁场。
直流电由励磁系统产生。
励磁系统有好几种：有的使用旋转机械，有的使用静态原件。
静态励磁系统通过励磁变压器连接到一个电源，如果这个电源是发电机绕组自已发出的，这就是我们所称的并励（shunt field excitation system），如果励磁变压器连接到一外部电源如交流发电机的转子或是厂用电，这种励磁命名为他励。
励磁变压器的输出电压经过整流和调整后，经过转刷加入励磁绕组。

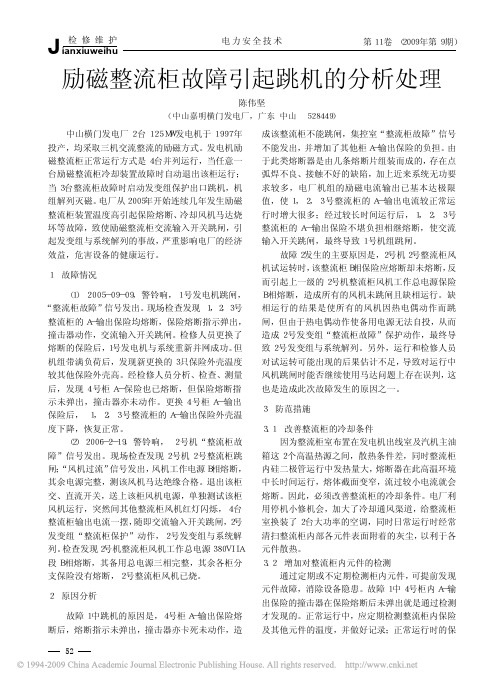

第１１卷 （２００９年第９期）电力安全技术52中山横门发电厂２台１２５ ＭＷ发电机于１９９７年投产，均采取三机交流整流的励磁方式。
发电机励磁整流柜正常运行方式是４台并列运行，当任意一台励磁整流柜冷却装置故障时自动退出该柜运行；当３台整流柜故障时启动发变组保护出口跳机，机组解列灭磁。
电厂从２００５年开始连续几年发生励磁整流柜装置温度高引起保险熔断、冷却风机马达烧坏等故障，致使励磁整流柜交流输入开关跳闸，引起发变组与系统解列的事故，严重影响电厂的经济效益，危害设备的健康运行。
１ 故障情况（１） ２００５－０９－０９，警铃响，１号发电机跳闸，“整流柜故障”信号发出。
现场检查发现 １，２，３号整流柜的Ａ－输出保险均熔断，保险熔断指示弹出，撞击器动作，交流输入开关跳闸。
检修人员更换了熔断的保险后，１号发电机与系统重新并网成功。
但机组带满负荷后，发现新更换的３只保险外壳温度较其他保险外壳高。
经检修人员分析、检查、测量后，发现４号柜Ａ－保险也已熔断，但保险熔断指示未弹出，撞击器亦未动作。
更换４号柜Ａ－输出保险后， １，２，３号整流柜的Ａ－输出保险外壳温度下降，恢复正常。
（２） ２００６－２－１９，警铃响， ２号机“整流柜故障”信号发出。
现场检查发现２号机２号整流柜跳闸；“风机过流”信号发出，风机工作电源Ｂ相熔断，其余电源完整，测该风机马达绝缘合格。
退出该柜交、直流开关，送上该柜风机电源，单独测试该柜风机运行，突然间其他整流柜风机红灯闪烁，４台整流柜输出电流一摆，随即交流输入开关跳闸，２号发变组“整流柜保护”动作，２号发变组与系统解列。
检查发现２号机整流柜风机工作总电源３８０ＶＩＩＡ段Ｂ相熔断，其备用总电源三相完整，其余各柜分支保险没有熔断，２号整流柜风机已烧。
２ 原因分析故障１中跳机的原因是，４号柜Ａ－输出保险熔断后，熔断指示未弹出，撞击器亦卡死未动作，造陈伟坚（中山嘉明横门发电厂，广东 中山 ５２８４４９）励磁整流柜故障引起跳机的分析处理成该整流柜不能跳闸，集控室“整流柜故障”信号不能发出，并增加了其他柜Ａ－输出保险的负担。
总则1、本检修规程包含汽轮发电机交流励磁机励磁系统技术条件和厂内励磁系统各设备的检修细则；2、Ⅰ、汽轮发电机交流励磁机励磁系统技术条件1 总则1.1 本技术条件适用于汽轮发电机交流励磁机励磁系统。
1.2 本技术条件未包括供货范围。
供货范围、备品备件数量以及专用工具、仪器、仪表等，由供需双方共同商定。
1.3 凡本技术条件中未规定的事项，以及对具体产品的特殊要求，由供需双方共同商定。
1.4 本技术条件的解释权属水利电力部汽轮发电机标准化技术委员会。
2 技术规范及技术条件2.1 使用环境。
2.1.1 海拔高度不超过1000m。
2.1.2 周围最高空气温度为40℃。
2.1.3 当海拔高度超过1000m 时，周围最高空气温度的相应规定如表1。
表1 不同海拔高度时周围最高空气温度海拔高度(m)h≤10001000＜h≤15001500＜h≤20002000＜h≤2500最高空气温度(℃)4087.53532.52.1.4 周围最低空气温度：对于直接水冷的整流器为5℃。
对于采用其它冷却方式的装置-10℃。
2.1.5 冷却水温为20～30℃。
2.1.6 月平均最大相对湿度为90%。
2.1.7 装置安装地点，周围空气应比较干净，无爆炸危险及足以腐蚀金属和破坏绝缘的气体。
调节器安装地点应有防尘及通风措施。
2.1.8 当周围温度、湿度、环境条件超出以上规定时，需方应与制造厂协商。
2.2 主要性能2.2.1 当同步发电机的励磁电压和电流不超过其额定励磁电流和电压的1.1 倍时，励磁系统应保证连续运行。
2.2.2 励磁系统稳态顶值电压倍数(强励倍数)取2 倍。
需方有特殊要求时，可与制造厂协商取较高数值。
2.2.3 当稳态顶值电压倍数不超过2 倍时，励磁系统稳态顶值电流倍数与稳态顶值电压倍数相同。
当稳态顶值电压倍数大于2 倍时，稳态顶值电流倍数为2 倍。
2.2.4 励磁系统允许强励时间。
空气冷却励磁绕组的汽轮发电机：2 倍额定励磁电压，50s；水内冷和氢内冷励磁绕组的汽轮发电机，2 倍额定励磁电压，10s。
浅析基于 SCR 的三相全控桥同步发电机励磁装置原理摘要同步发电机的励磁系统是电力系统中的重要组成部分，随着电力系统的规模不断增大，对励磁系统的要求也越来越高。
社会科技在不断发展，同步发电机的励磁装置由以前的直流励磁机励磁发展到现在基于各种电力电子器件的励磁装置。
这类励磁装置性能优良，能满足大容量系统的要求，有广阔的发展前景,具有很大的研究价值和意义。
晶闸管是出现比较早的电力电子器件，目前运用技术相当成熟。
本次研究的励磁功率单元部分就是采用SCR搭建起来的三相桥式全控整流电路，通过控制其导通角α的大小来控制整流后输出直流的大小，以达到改变励磁电流的目的。
关键词：晶闸管同步发机励磁引言1.1概述随着社会的快速发展，电力系统的规模越来越大，用户对电能质量的要求也越来越高，在日常生产中保证电力系统安全稳定运行，为用户提供优质的电能，提高经济效益成为首要任务。
要想完成这项任务就必须保证发电机安全稳定的运行。
励磁系统提供直流电给发电机励磁，是发电机运行中不可或缺的部分。
其中包括：励磁电源，调节和控制设备，以及其他附属保护和测量设备等。
1.2国内外发展的现状国内外同步发电机的励磁系统种类很多，随着大功率半导体元件的出现以及应用技术的成熟，半导体整流器代替了直流发电机成为励磁功率单元，即出现了交流励磁机的励磁方式和静态励磁方式。
特别是后一种励磁方式，其励磁电源取自发电机自身，用励磁变压器供给整流器装置，整个励磁装置没有转动部分，属于全静态励磁系统。
[1]随着电力电子技术的迅猛发展，出现了以可控硅和IGBT开关等为代表的功率整流器件。
对于可控硅励磁，在中小型水电站中，可以选择三相半控桥或三相全控桥整流方式。
采用三相全控桥方式可以实现逆变，可不跳灭磁开关实现正常停机灭磁。
三相半控桥方式控制相对简单一些，在国内仍普遍应用于中小型水电站。
而大中型以上机组几乎都采用三相全控桥方式。
[2]2 原理剖析2.1概述基于SCR的同步发电机励磁系统以及整个完整的励磁过程中主要涉及的器件有主发电机、励磁机、晶闸管可控桥、励磁机的可控桥、励磁控制器、辅助自动电压调节器等。
晋江燃气电厂技术标准Q/FJGPC-D000-2015S109FA燃气-蒸汽联合循环发电机组励磁控制系统技术标准2015-08-01 发布 2015-08-01 实施福建晋江天然气发电有限公司发布目次前言 (2)1 范围 (3)2 引用文件和资料 (3)3 概述 (3)4 设备参数 (3)5 运行参数 (5)6 检修参数 (5)7 零部件清册 (6)技术标准·设备技术标准前言为实现企业设备技术管理工作规范化、程序化和标准化，制定本标准。
本标准由总经理提出。
本标准由设备管理部归口并负责解释。
本标准起草单位：设备管理部。
本标准主要起草人：郑美龙。
本标准主要审定人：关瑞中。
本标准批准人：刘惠明。
本标准是首次发布。
励磁控制系统技术标准1 范围本标准规定了主变压器的概述、设备参数、运行参数、检修参数、零部件清册等相关的技术标准。
本标准适用于福建晋江天然气发电有限公司主变压器的技术管理工作。
2 引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
DLT 843-2010 大型汽轮发电机励磁系统技术条件GEH-6632 EX2100™励磁控制用户指南GEH-6695 EX2100™维修，部件更换，和故障处理3 概述励磁系统采用GE公司的EX2100全静态励磁装置，励磁电源取自连接在6 kV母线上的励磁变压器低压侧。
EX2100励磁装置由以下几个基本部件组成：励磁系统控制柜、电源转换柜、辅助机柜、励磁冷却空调。
为保障励磁系统可靠运行，每台励磁装置配有两套可控硅整流系统，这两套整流系统互为备用，当运行中的整流系统发生故障后，EX2100装置会自动切换至另一套整流系统工作，确保励磁系统稳定运行。
4 设备参数4.1电源转换柜（见表1）表1电源转换柜技术标准·设备技术标准4.2控制柜（见表2）表2 控制柜4.3辅助柜（见表3）表3 辅助柜4.4励磁冷却空调（见表4）表4 励磁冷却空调5运行参数（见表5）表5 运行参数6检修参数（见表6）表6 检修参数技术标准·设备技术标准7 零部件清册（见表7）表7 零部件清册。
