小功率电动机的安全要求The manuscript was revised on the evening of 2021小功率电动机的安全要求 GB 12350-90国家技术监督局1990-06-13批准1990-08-01实施1主题内容与适用范围本标准规定了小功率电动机的安全通用要求本标准适用于家用和类似用途电器用小功率电动机。
本标准中第4-5，8-9，12-15，17-20，22-23章亦适用于工业和类似用途小功率电动机。
2引用标准GB?电工名词术语电机GB?电工名词术语小功率电动机GB?5171小功率电动机通用技术要求GB?1971电机线端标志及旋转方向GB?电机外壳防护分级GB?1497低压电器基本标准GB?电工电子产品着火危险试验灼热丝试验方法和导则GB?电工电子产品着火危险试验用发热器的不良接触试验方法3定义本标准的术语应符合GB?和GB?的规定。
除条外，本标准采用的名词术语定义如下：爬电距离creepage?distance在两导电部件之间沿绝缘材料表面的最短距离。
电气间隙clearance在两导电部件之间的最短直线距离。
外壳enclosure易触及的电动机表面，包括电动机的接线盒等部件表面，但不包括不易触及的部件。
元件component本标准中的“元件”是指电动机专用配套件。
例如：离心开关、电容器等。
绝缘子insulator用来绝缘并支撑导体的部件。
电动机的直径diameterofmotor指在电动机定子机壳外切圆上测得的直径，但不包括电动机的散热筋、接线盒和焊缝等尺寸。
4标志每台电动机必须在其明显位置上有牢固地标明电动机的额定数据和其他必要事项的铭牌。
铭牌上所标明的项目应符合GB?5171的规定。
电动机的元件应标有元件的类型或类别的标志，并应有制造厂名或商标或其他类似标志，以区别于其他元件及其制造厂家。
如果有专供电源中线的接线端，则应标以字母“N”，接地线端应标以符号，这些标志不应放在螺钉、可拆卸的垫圈或用作连接导线的可能拆卸的零部件上。
前言IEC前言1 概述2 电站装置和运行条件的说明3 设备技术条件4 检查、发货、运行和维护附录A（提示的附录）参考标准打印刷新小水电站机设备导则Electromechanical equipment guide for smallhydroelectric installationsGB/T18110—2000eqv IEC 61116:1992目次前言IEC前言1 概述1.1 范围和目的1.2 引用标准1.3 名词术语1.4 程序方法2 电站装置和运行条件的说明2.1 现场条件2.2 电站水力条件及对机组设计的要求2.3 电站运行电气条件2.4 调节类型和运行方式2.5 自动化、遥测、遥控、报警3 设备技术条件3.1 技术要求3.2 供货范围3.3 电站设备技术条件3.4 技术保证3.5 招标和评标的一般条件4 检查、发货、运行和维护4.1 设计的审查和产品的检查4.2 试运行4.3 运行4.4 人员培训4.5 检查和维护附录A（提示的附录）参考标准前言本标准是根据国际电工委员会IEC 61116：1992《小水电站机电设备导则》（Electromechanical equipment guide for small hydroelectric installations）制定。
为统一国内小水电站机电设备的有关标准，提高小型水电设备的质量，并尽可能与国际一致，以尽快适应国际招投标、技术和经济交流的需要，本标准在技术内容上等效采用该国际导则，在适用范围、水电站运行和检查等章节进行了部分修改，补充了与泥沙磨损有关的若干内容，按我国法规对文字和图表进行了规范化处理。
本标准的附录A是提示的附录。
本标准由中华人民共和国水利部提出。
本标准由水利部国际合作与科技司归口。
本标准负责起草单位：中国水利水电科学研究院；参加起草单位：水利部国际合作与科技司、水利部农村电气化研究所、国家机械工业局天津电气传动设计研究所。

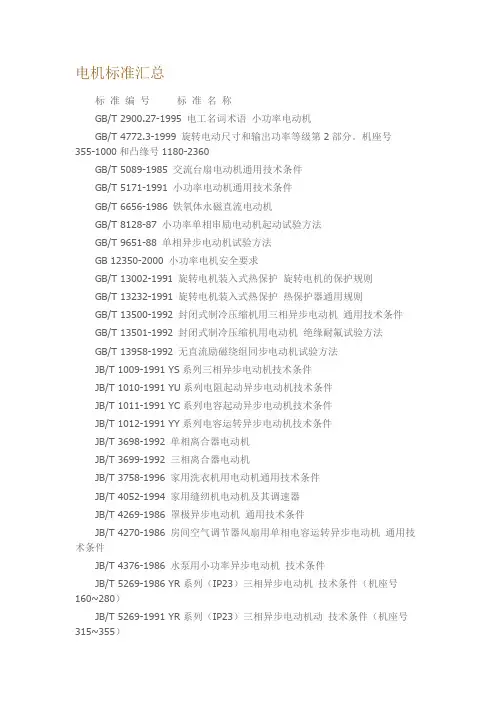

电机标准汇总标准编号标准名称GB/T 2900.27-1995 电工名词术语小功率电动机GB/T 4772.3-1999 旋转电动尺寸和输出功率等级第2部分。
机座号355-1000和凸缘号1180-2360GB/T 5089-1985 交流台扇电动机通用技术条件GB/T 5171-1991 小功率电动机通用技术条件GB/T 6656-1986 铁氧体永磁直流电动机GB/T 8128-87 小功率单相串励电动机起动试验方法GB/T 9651-88 单相异步电动机试验方法GB 12350-2000 小功率电机安全要求GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则GB/T 13232-1991 旋转电机装入式热保护热保护器通用规则GB/T 13500-1992 封闭式制冷压缩机用三相异步电动机通用技术条件GB/T 13501-1992 封闭式制冷压缩机用电动机绝缘耐氟试验方法GB/T 13958-1992 无直流励磁绕组同步电动机试验方法JB/T 1009-1991 YS系列三相异步电动机技术条件JB/T 1010-1991 YU系列电阻起动异步电动机技术条件JB/T 1011-1991 YC系列电容起动异步电动机技术条件JB/T 1012-1991 YY系列电容运转异步电动机技术条件JB/T 3698-1992 单相离合器电动机JB/T 3699-1992 三相离合器电动机JB/T 3758-1996 家用洗衣机用电动机通用技术条件JB/T 4052-1994 家用缝纫机电动机及其调速器JB/T 4269-1986 罩极异步电动机通用技术条件JB/T 4270-1986 房间空气调节器风扇用单相电容运转异步电动机通用技术条件JB/T 4376-1986 水泵用小功率异步电动机技术条件JB/T 5269-1986 YR系列（IP23）三相异步电动机技术条件（机座号160~280）JB/T 5269-1991 YR系列（IP23）三相异步电动机动技术条件（机座号315~355）JB/T 5276-1991 小功率直流电动机通用技术条件JB/T 5879-1991 YSB系列三相机床冷却电泵JB/T 5887-1991 家用真空吸尘器用单相串励电动机风机技术条件JB/T 6222-1992 盘式制动异步电动机JB/T 6737-1993 吸排油烟机用电动机通用技术条件JB/T 6738-1993 封闭式制冷压缩机用单相异步电动机通用技术条件JB/T 6739.2-1993 小型全封闭制冷电动机-压缩机用热保护器JB/T 6740.2-1993 小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器JB/T 6740.3-1993 小型全封闭制冷电动机-压缩机用电流式起动继电器JB/T 6741-1993 YSD系列变极双速三相异步电动机JB/T 6742-1993 小功率电动机用换向器JB/T 6744-1993 小功率电动机试验用测功机通用技术条件JB/T 7577-1994 清水泵用电容运转异步电动机技术条件JB/T 7578-1994 食物搅碎用串励电动机JB/T 8157-1999 小功率单相串励电动机通用技术条件JB/T 8311-1996 爪极同步电动机技术条件JB/T 8658-1997 外转子低噪声三相异步电动机JB 9537-1999 户内、户外防腐防爆异步电动机环境技术要求（机座号45-710）JB/T 9541-1999 家用换气扇用电动机通用技术条件JB/T 9542-1999 双值电容异步电动机通用技术条件JB/T 9543-1999 小功率齿轮减速异步电动机通用技术条件JB/T 9544-1999 小功率同步电动机试验方法JB/T 9546-1999 YLJ系列卷绕用力矩三相异步电动机JB/T 9547-1999 单相电动机起动用离心开关技术条件JB/T 50071-1999 小功率电动机产品质量分等通则JB/T 56059-1994 封闭式制冷压缩机用三相异步电动机产品质量分等JB/T56059-1999 单相电动机起动用离心开关产品质量分等序号标准编号标准名称1 JB／T 5269-1991 YR系列（IP23）三相异步电动机技术条件（机座号160--280）2 JB／T 5270-1991 YR系列（IP23）三相异步电动机技术条件（机座号315--355）3 JB／T 5271-1991 Y系列（IP23）三相异步电动机技术条件（机座号160--280）4 JB／T 5272-1991 Y系列（IP23）三相异步电动机技术条件（机座号315--355）5 JB／T 5274-1991 Y系列（IP44）三相异步电动机技术条件（机座号355）6 JB/T 5275-1991 Y-W系列及Y-WF系列户外及户外化学防腐蚀型三相异步电动机技术条件（机座号80--315）7 JB/T 5330-1991 振动源三相异步电动机技术条件8 JB/T 5779-1991 电机用刷握尺寸 eqv IEC 60136:19869 JB/T 5810-1991 电机磁极线圈及磁场绕组匝间绝缘试验规范10 JB/T 5811-1991 交流低压电机成型绕组匝间绝缘试验方法及限值11 JB/T 6297-1992 YLJ系列力矩三相异步电动机技术条件12 JB/T 6316-1992 Z4系列直流电动机技术条件（机座号100-355）13 JB/T 2361-1992 恒压刷握14 JB/T 2839-1992 RAA型刷握及其集电环15 JB/T 6447-1992 YCJ系列齿轮减速三相异步电动机技术条件16 JB/T 6448-1992 YEP系列（IP44）傍磁制动三相异步电动机技术条件（机座号80--160）17 JB/T 6449-1992 YH系列(IP44)高转差率三相异步电动机技术条件(机座号80--280)18 JB/T 6450-1992 YCTD系列电磁调速电动机技术条件（机座号100--315）19 JB/T 6456-1992 YEJ系列（IP44）电磁制动三相异步电动机技术条件（机座号80--225）20 JB/T 7118-2004 YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）21 JB/T 7119-1993 YR系列（IP44）三相异步电动机技术条件（机座号132--315）22 JB/T 7120-1993 YZC系列（IP44）低振动低噪声三相异步电动机技术条件（机座号80--160）23 JB/T 7123-1993 YCT系列电磁调速电动机技术条件（机座号112--355）24 JB/T 7124-1993 Y-F系列防腐蚀型三相异步电动机技术条件（机座号80—315）25 JB/T 7125-1993 小型平面制动三相异步电动机技术条件26 JB/T 7126-1993 YLB系列深井泵用三相异步电动机技术条件机座号（132--280）27 JB/T 7127-1993 YD系列（IP44）变极多速三相异步电动机技术条件（机座号80--280）28 JB/T 7128-1993 YTM、YHP、YMP系列磨煤机用三相异步电动机技术条件29 JB/T 7588-1994 YL系列双值电容单相异步电动机技术条件（机座号80--132）30 JB/T 7589-1994 高压电机绝缘结构耐热性评定方法eqv IEC 60034-18-31:199231 JB/T 7590-1994 电机用钢质波型弹簧技术条件32 JB/T 7591-1994 小型单相异步电动机起动元件通用技术条件33 JB/T 7592-1994 ZBL4系列（IP44）直流电动机技术条件机座号（100--180）34 JB/T 7593-1994 Y系列高压三相异步电动机技术条件（机座号355--630）35 JB/T 7594-1994 YR系列高压三相异步电动机技术条件（机座号355--630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB/T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB／T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）67 JB 6213.1-92 组引接软电缆和软线第1部分一般规定68 JB 6213.2-92 导体最高温度为70℃的软电缆和软线69 JB 6213.3-92 行导体最高温度为90℃的软电缆和软线70 JB 6213.4-92 行导体最高温度为180℃的软电缆和软线71 JB 6213.5-92 接软电缆和软线第5部分耐氟里昂软线1 GB 755-2000 旋转电机定额和性能 IEC 60034-1:19962 GB/T 756-1990 旋转电机圆柱形轴伸3 GB/T 757-1993 旋转电机圆锥形轴伸4 GB/T 997-2003 电机结构及安装型式代号 IEC60034-7:1992,IDT5 GB 1971-1980 电机线端标志与旋转方向 IEC60034-8:19726 GB/T 1993-1993 旋转电机冷却方法 IEC 60034-6:19917 GB/T 4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56—400和凸缘号55--1080 IEC 60072-1:19918 GB/T 4772.2-1999 旋转电机尺寸和输出功率等级第2部分：机座号355--1000和凸缘号1180--2360 IEC 60072-2:19909 GB/T 4772.3-1999 旋转电机尺寸和输出功率等级第3部分：小功率装入式电动机凸缘号BF10—BF50 IEC 60072-3:199410 GB/T 4831-1984 电机产品型号编制方法11 GB/T 4942.1-2001 电机外壳防护分级 IEC60034-5:199112 GB 10068-2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 IEC60034-14:199613 GB/T 10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法 ISO 71680.1:198614 GB/T 10069.2-1988 旋转电机噪声测定方法及限值噪声简易测定方法 ISO 71680.2:198615 GB/T 10069.3-1988 旋转电机噪声测定方法及限值噪声限值 IEC 60034-9:199016 GB/T 10585-1989 中小型同步电机励磁系统基本技术要求17 GB/T 12973-1991 换向器与集电环尺寸 IEC 60356:197118 GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则 IEC 60034-11-1:197819 GB 13232-1991 旋转电机装入式热保护热保护器通用规则 IEC 60034-11-3:198420 GB/T 13599-1992 旋转电机装入式热保护热保护系统用热检测器和控制单元 IEC 60034-11-2:198421 GB 14711-1993 中小型旋转电机安全通用要求22 GB/T 17948.1-2000 旋转电机绝缘结构功能性评定散饶绕组试验规程热评定与分级 IEC 60034-18-21:199223 GB/T 1029-1993 三相同步电机试验方法 IEC 60034-224 GB/T 14481-1993 单相同步电机试验方法25 GB/T 1032-1985 三相异步电动机试验方法26 GB/T 9651-1988 单相异步电动机试验方法27 GB/T 1311-1989 直流电机试验方法 IEEE 113:197328 GB/T 12974-1991 交流电梯电动机通用技术条件29 GB/T 15548-1995 往复式内燃机驱动的三相同步发电机通用技术条件30 GB/T 755.2-2003/IEC 60034-2：1972 旋转电机（牵引电机除外）确定损耗和效率的试验方法 IEC 60034-2:1996,IDT31 GB/T 17948-2003 旋转电机绝缘结构功能性评定总则 IEC 60034-18-1:1992,IDT电机、电动机的分类列表1、直流电动机a、永磁式直流电机b、电磁式直流电机c、直流力矩电机2、永磁式直线直流电机a、动圈式直线电机b、摆动式直线电机3、无刷直流电机a、有槽电枢无刷直流电机b、无槽电枢无刷直流电机c、绕线盘式电枢无刷直流电机d、片状电枢无刷直流电机e、无刷直流力矩电机4、交直流两用电机5、电机扩大机6、变流机二、交流电机1、异步电动机a、三相异步电动机b、单相异步电动机2、交流伺服电动机a、鼠笼转子伺服电动机b、非磁性空心杯转子伺服电动机3、交流力矩电动机4、同步电动机a、永磁式同步电动机b、磁滞式同步电动机c、磁阻式同步电动机d、电磁减速式同步电动机5、交流直线电机a、同步式直线电动机b、异步式直线电动机6、交流发电机a、同步发电机b、异步发电机三、步进电机1、磁阻式步进电机a、分步式步进电机b、多段式步进电机2、永磁式步进电机a、隐极式步进电机b、单相永磁步进电机3、混合式步进电机4、直线与平面步进电机a、磁阻式直线与平面步进电机b、混合式直线与平面步进电机5、螺旋式步进电机四、传感电机1、自整角机2、旋转变压器3、测速发电机4、多极自整角与旋转变压器按其功能可分为驱动电动机和控制电动机；按电能种类分为交流电动机和直流电动机；从电动机的转速与电网电源频率之间的关系来分类可分为同步电动机与异步电动机；按电源相数来分类可分为单相电动机和三相电动机；按防护型式可分为开启式、防护式、封闭式、隔爆式、潜水式、防水式；按安装结构型式可分为卧式、立式、带底脚、带凸缘等；按绝缘等级可分为E级、B级、F级、H级等。
一、机械类通用部分1.1紧固件1.1.1 螺纹连接件和锁紧件必须齐全，牢固可靠。
螺栓头部和螺母不得有铲伤、棱角严重变形或变秃。
螺孔乱扣、秃扣时，允许扩孔，增大螺栓直径。
但不能因扩孔而影响被扩工件的机械强度和工作性能。
1.1.2 螺母必须拧紧，拧紧后螺栓的螺纹应露出螺母1～3螺距，不得在螺母下加多余的垫圈来减少螺栓露出长度。
1.1.3 螺栓不得弯曲，螺纹损伤不得超过螺纹工作高度的一半，且连续不得超过一周。
连接件螺栓的螺纹在孔内部分不得少于两个螺距。
沉头螺栓拧紧后，沉头部分不得凸出连接件的表面。
1.1.4 螺纹表面必须光洁，不得用粗制螺纹代替精制螺纹。
1.1.5 同一部位的紧固件规格必须一致，材质应满足设计要求。
主要连接部位或受冲击载荷容易松动部位的螺母，必须使用防松螺母或其它防松方法。
1.1.6 使用花螺母时，开口销应符合要求。
使用止动垫圈时，包角应稳固；使用铁丝锁紧时，其拉紧方向必须和螺栓方向一致，接头应向内弯曲。
1.1.7 弹簧垫圈应有足够的弹性（自由状态开口重叠部分不得大于垫圈厚度的一半）。
1.1.8 螺栓头部或螺母必须和相接触的部件紧贴。
如该处为斜面时，应加相同斜度的斜垫。
1.1.9 铆钉必须不生锈，不变形，紧固有效，铆接对口不得有错动痕迹。
1.1.10 稳钉和稳钉孔相吻合，不松旷。
1.2 键和键槽1.2.1 键的表面应光滑平整，规格符合要求，四角倒棱，材质的抗剪切强度不得低于45号钢的剪切强度。
1.2.2 键和轮毂键槽规格和公差符合标准。
1.2.3 键和键槽之间不得加垫。
平键键槽磨损后，允许加宽原槽的5％。
轴及轮毂的键槽宽度应一致。
1.2.4 装配楔键和切向键时，键初打入键槽的长度，不得小于键全长的80％，不得大于键全长的95％（钩头键不包括钩头的长度）。
键与轮毂的接触长度不得小于轮毂宽度的80％。
花键的接触齿数应不小于总齿数的2/3。
1.2.5 平键键槽的中心线与轴的轴心线的平行度、平键和键槽配合公差，均应符合技术文件的规定。
