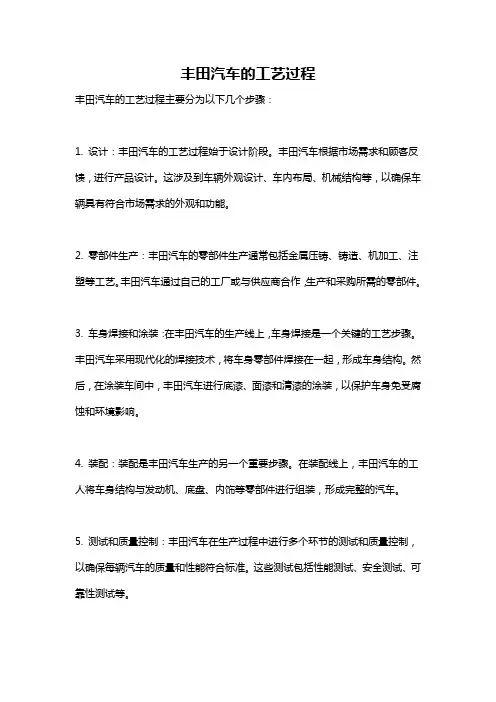

丰田汽车的工艺过程

丰田汽车的工艺过程
丰田汽车的工艺过程主要分为以下几个步骤：
1. 设计：丰田汽车的工艺过程始于设计阶段。

丰田汽车根据市场需求和顾客反馈，进行产品设计。

这涉及到车辆外观设计、车内布局、机械结构等，以确保车辆具有符合市场需求的外观和功能。

2. 零部件生产：丰田汽车的零部件生产通常包括金属压铸、铸造、机加工、注塑等工艺。

丰田汽车通过自己的工厂或与供应商合作，生产和采购所需的零部件。

3. 车身焊接和涂装：在丰田汽车的生产线上，车身焊接是一个关键的工艺步骤。

丰田汽车采用现代化的焊接技术，将车身零部件焊接在一起，形成车身结构。

然后，在涂装车间中，丰田汽车进行底漆、面漆和清漆的涂装，以保护车身免受腐蚀和环境影响。

4. 装配：装配是丰田汽车生产的另一个重要步骤。

在装配线上，丰田汽车的工人将车身结构与发动机、底盘、内饰等零部件进行组装，形成完整的汽车。

5. 测试和质量控制：丰田汽车在生产过程中进行多个环节的测试和质量控制，以确保每辆汽车的质量和性能符合标准。

这些测试包括性能测试、安全测试、可靠性测试等。

6. 最后检验和交付：在丰田汽车生产流程的最后阶段，每辆汽车都经过最终检验，以确认其质量和功能。

然后，汽车准备交付给经销商或顾客。

丰田汽车的工艺过程通过高度自动化和精益生产原则，确保了高质量的汽车生产，并且具有较高的效率和灵活性。

丰田汽车不断改进和优化工艺过程，以提高生产效率和降低成本，同时保证产品质量和顾客满意度。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

丰田汽车模具制造技术一、丰田模具设计与制造部门概况丰田汽车公司中与冲压模具设计制造有关的部门主要有两个，其中负责模具设计的是第八生产技术部，负责模具制造的是ST部（ST为冲模的英文缩写）。

它们都直属于总公司，生产技术1-8部属于生产准备部门，冲模部（ST部）属于工机制造部门。

1、第8生产技术部其主要职责是模具设计和冲压设备准备，加上它所属的计划、生产准备、部属等科室共有将近350 人。

其中与模具设计有关的技术室有三个，它们是由从事的产品制件的类型来划分的：部门职责人员一室车身周边件模具设计（车门、机盖、后行李厢盖）约70 人二室主车身件模具设计（侧围、翼子板、顶盖等）约75 人三室底板、梁架件模具设计（地板、发动机舱等）约30 人每个室又分为冲压工艺与模具结构设计两个组。

专业化分工是丰田模具设计部门工作的特点:a．模具设计内容细分丰田把模具设计分成三个工序：工序设计、模面设计和结构设计，分工明确，分别由专门人员负责。

工序设计主要完成工序草图、dl 图设计、作详细的模具设计任务书、模面构想等，模具设计的主要创造性劳动都在这一步靠人脑完成。

模面设计几乎是单纯的曲面造型，结构设计的重点在于模具结构的具体实现。

b．人员专业化分工细微各个室只负责一类产品件，每个人在一定时间内负责同一个件，甚至是同一类模具。

由于丰田每年开发的新车可达十种，这就是说，可能有的人在一年内画十套非常相似的前车门外板拉延模，其专业化程度可想而知。

c.模具的社会大分工日本的模具制造专业性分工很强，丰田虽然自己的模具制造能力很强，但它并不是什么模具都干。

比如，整车所有件的冲压工艺和模具的整车协调，都由他自己负责，但模具设计和制造他只干车身内外覆盖件，地板和梁架件全部到定点厂家外协。

不但丰田如此，国外的大汽车公司所属模具厂无不如此，比如日本大发公司模具厂，甚至只做侧围、翼子板、顶盖等有限的几种外覆盖件。

这可以看作是一种发展趋势，在韩国、台湾甚至是专业模具厂家也是向只做几种件的更专业方向发展。

2、模具制造部（ST部）丰田ST部负责模具制造和新车整车模具的协调，并一直到大批量生产之前的冲压生产准备。

ST部构成：科室责任人员技术室生产技术开发、生产计划生产准备、设备计划89 人NC课NC编程、检杳175人实型课验具、实型制造142人机械课机械加工173人钳工课钳工、装配237人调试课试模、调试204人总共:1020人主要数控加工设备：构造面加工数控铣床39台型面加工高速、五轴五面铣15台新型一体化加工设备6台其他小件加工设备31台3、丰田的模具设计和制造能力模具设计与制造能力：每年大约可开发10个轿车整车模具；模具产量（标准套）约2000套/年；内制率60% （外协40%；主要产品中：模具占80%验具占7%其他占13%全年完成模具制造成本预算近200亿日元。

人均模具产量2标准套/人。

年模具制造成本（不含设计）约600万日元/套工时成本（平均）约1万日元/小时整车模具设计制造周期12个月（由车身设计完成至新车批量生产）其中包括整车全部模具设计周期5个月制造周期5个月调试周期6个月由此可见，丰田一年的轿车生产能力大约500万辆（日本国内部分约占50%, 是中国大陆轿车产量的十倍，而模具设计制造能力也超过我们全国汽车模具生产能力的数倍。

丰田的整车模具制造周期，远远短于我们的一般单套模具制造周期，它的标准单套模具制造周期为三至四个月，在我们看来还是一个梦想。

我们的模具质量水平与丰田相比相差更远。

3、丰田一般模具制造周期丰田把模具的制造计划形成了标准化，根据模具的复杂程度可分为短周期、标准周期和长周期三种。

现以单套模具的设计制造周期（拉延模，标准周期）为例:冲压工艺模具设计模面设计NC编程实型制作铸造机加工钳工装配单套拉延模总周期62天，其中制造周期52天20天20天8天15天7天12天9天7天以上周期包括模具的设计、制造直至模具初次试模完成为止。

如果再考虑产品件各序模具的总周期，单个制件各序模具的总周期，要在拉延模的基础上再加22天（包括模具调试，但不包括整车调试），总共84天。

以上天数均为工作日（节假日除外），换算为日历日大约为20天等于一个月，也就是单套模具制造周期三至四个月。

丰田的模具制造也是按照准时化生产方式进行的，全部倒排计划，计划到每一个工作日，不提前投产，避免增加在产模具。

我们的倒排计划往往是为赶工期，人为的压缩工期。

而丰田的倒排计划，是为了在必要的时候生产出必要的产品，避免提前投产造成生产过剩的浪费。

二、丰田模具制造技术近十年来本人曾在日本多家模具制造厂进行过较为深入的学习和考察，先后累计时间达6个多月。

对比以后发现，丰田的模具技术在日本的模具厂家中也是十分突出的，无论是能力、效率及技术都不愧为世界一流水平。

通过对丰田的了解我们可以看到，世界汽车模具制造技术正在向这些方向发展：计算机前的操作逐步代替现场操作，以高精度加工代替人的手工劳动，模具的设计、制造高度标准化，单件生产方式向流水线式生产方式发展等等。

结合我们国内的模具制造情况，丰田在以下一些地方与我们有很大的不同，值得我们很好的借鉴。

1、冲压工艺设计a、精细模面设计我们常说的模具设计实际上分为三个部分：冲压工艺设计、模面设计和结构设计。

这三种设计的内容和侧重点是完全不同的，丰田的工作流程为先有冲压工艺设计然后指导模面设计和模具结构设计，分别由不同的人来做，专业分工很明确。

传统的冲压工艺设计采用工序图或是DL图，它的模面设计是非常粗略的，以这样的图纸指导下的工艺造型，必须在后序靠人工修整、制造工艺祢补，造成模具制造的人工钳修量很大、周期延长。

丰田在设计阶段通过计算机的曲面造型，完成模面的精细设计。

比如：针对进料量不同设计各种拉延筋，同一套模不同部位的拉延筋截面不同，防回弹、过拉延处理，最小压料面设计，凸凹模不等间隙设计等等。

精细模面设计的结果，可以极大的减少型面加工，减少钳修，减少试模工时，它的作用非同小可。

对比之下，国内的模具设计还停留在结构设计阶段，模面设计没有受到很好的重视，模面实际上是靠后天完成，模具设计的落后造成了制造的落后，也就毫不奇怪了。

b、板料成型分析技术应用情况丰田公司从5-6年前，开始应用有限元法做计算机模拟板料成型分析，主要应用的解算软件为美国的dyn a3d，他们经过了近三年的努力才达到实用水平。

目前，丰田建立了一个整车身各种典型件的分析结果库。

对一个新车型的件，如果成型性没有太大的变化，只是参考原工艺不做分析，只有特殊的新造型才做板料成型分析。

丰田的新车要做样车，对造型特殊的件除了做板料成型分析外一般还要做简易模进行验证。

因此，丰田人认为目前板料成型分析还不是一件必需的、简单的事，无论是周期还是成本都有很大代价。

本人认为，丰田的车型开发量很大，车型之间变化不大、类似件很多，又积累了丰富的人的经验，板料成型分析确实用武之地不多，建立一个分析结果库是一个好方法（日本富士模具公司也是这么做的）。

反观国内现状，一方面模具厂专业分工很低，各种件都会遇到，难有现成经验，似乎更需要板料成型技术。

另一方面，技术水平低支持环境差（如：板料参数、摩擦系数等难掌握），模具厂应用起来，要达到实用（不讲效果、不计代价的研究不算）也是非常困难的。

即使是成立专业分析公司，考虑用户数量、周期、价格等因素，恐怕也难成立。

目前，这项技术在国内的实际应用效果还难有定论。

C、模面设计经验积累机制d、间隙图设计在丰田，模面设计实际上是由曲面造型和NC编程两部分共同完成的，为了传达和描述模面设计思想，就产生了除DL图、模具图之外的第三种图---间隙图也叫质量保证图。

间隙图本人在以前还没有见识过，这可能是丰田的一种创造。

模具的设计不是单纯为了设计出一种机器，能够完成它一定的动作就完了（这只能叫作结构设计），模具设计的最终目的是为了保证它所压出的产品件是合格的高质量的，间隙图就是这样一种专为保证产品件质量的图。

质量保证图中，主要包括这样几项内容：模具实际符型面区域、各个符型区域的间隙值、工艺要求的模面变化情况、拉延圆角的变化、各种模面的挖空等等。

凡是无法通过曲面造型实现的模面设计，都通过间隙图的传达，依靠NC编程的设计来实现，在这里NC编程也不再是单纯的实现模具结构的加工，它实际上也参与到模面设计中来了。

因此，间隙图的应用也是精细模面设计的一种必然。

e、大规模生产对模具的影响丰田的生产规模是世界一流的，它在模具设计如何适应大规模生产的要求方面具有丰富的经验。

提高材料利用率：对于大批量汽车生产来说，提高板料的利用率是模具设计的第一大事。

只要把材料利用率提高几个百分点，模具的成本就可乎略不计了。

如果一套模具40万人民币，只相当于100吨钢板的价格，以寿命50万件计算，平均每件节约0.2Kg钢板，就足可节约出这套模具费用了。

减少冲压工序：模具设计的趋势是，零件的合并，左右对称件合模，前后顺序件合模等等，原来几个件合成一个件，不同的件合在一套模，模具越来越大，单件工序大大减少，整车模具数量越来越少，这对降低冲压的成本起关键作用。

例如：丰田把整车制件的模具系数，由过去的3点几降到2左右。

冲压自动化：为适应冲压线完全自动化，模具必须考虑机械手上下料，废料的自动排出，气动、自动和传感装置普遍采用等等。

模具的快速装换：冲压线的换模时间，也成为一个模具设计必须考虑的问题。

女口: 拉延模完全以单动代替双动，模具自动卡紧，换模不换气顶杆等等。

2、模具结构的设计和加工设计有两种目的：一个是面向设计本身，一个是面向制造。

设计者在画图过程中逐步完善自己的设计思路，图画完了，自己也清楚了，因此图纸首先要设计者自己看得方便，并使设计的工作效率高。

另一方面，设计要面向制造，以提高生产效率为最终目的。

我们应当认识到不同的生产工艺流程决定了图纸的表达形式。

传统的模具总装图加零件图的形式，适应的是非框架结构的模具生产。

采用大型数控铣加工以后，模具总成图成为更好的形式。

在全面应用CAD S计之后，如果生产方式没变，那么二维设计和总图设计也不会变，只是把图板换成了屏幕和键盘。

我公司在97年曾一度改二维设计为三维实体设计，然而效果并不好，设计效率降低、生产上也没有得多少实惠。

丰田在CADE维实体设计与制造紧密相配合方面为我们提供了比较成功的经验。

a、实体设计丰田的模具设计已全部采用三维实体设计，应用的软件为enginner。

模面设计与结构设计的分开：丰田把模具结构设计与模面设计完全分开的，前者是实体设计，后者仍然是曲面设计。

在结构设计中模面部分只是示意性的，可用于实型加工，不能用于模具加工。

这种分工大大简化了模具实体设计，这种简化对三维实体设计的成败很重要。

取消二维图纸：尺寸标注大约占绘图工作量的40%丰田不绘制传统意义上的二维图纸，也就完全省去了这一部分的工作量。
