第四章§4.1 多级放大电路习题（一）考核内容3．掌握多级放大电路耦合方式、特点。
4.1 多级放大电路4.4.1 多级放大电路的耦合方式在多级放大电路中,将级与级之间的连接方式称为耦合方式.。
一般常用的耦合方式有：阻容耦合、直接耦合、变压器耦合。
1、阻容耦合：将放大器通过电容和下一级的输入电阻连接的方式称为阻容耦合方式。
阻容耦合放大电路的优点是:(1)因电容具有“隔直”作用，所以各级电路的静态工作点相互独立，互不影响。
这给放大电路的分析、设计和调试带来了很大的方便。
此外，还具有体积小、重量轻等优点。
(2)在信号传输过程中，交流信号损失小。
阻容耦合放大电路的缺点是:(1)因电容对交流信号具有一定的容抗，若电容量不是足够大，则在信号传输过程中会受到一定的衰减。
尤其不便于传输变化缓慢的信号。
(2) 在集成电路中制造大容量的电容很困难，所以这种耦合方式下的多级放大电路不便于集成。
2直接耦合为了避免在信号传输过程中，耦合电容对缓慢变化的信号带来不良影响，把前一级输出端（或经过电阻等）直接接到下一级的输入端，这种连接方式称为直接耦合。
直接耦合的优点是:(1)既可以放大交流信号，也可以放大直流和变化非常缓慢的信号。
(2)电路简单，便于集成，所以集成电路中多采用这种耦合方式。
直接耦合的缺点是:(1) 直接耦合放大电路的各级静态工作点相互影响，各级静态工作点相互牵制。
(2) 存在零点漂移。
多级放大电路的直接耦合是指前一级放大电路的输出直接接在下一级放大电路的输入端，很显然直接耦合放大电路的各级静态工作点相互影响，并且还存在零点漂移现象，即当输入信号为零时，受环境温度等因素的影响，输出信号不为零，而是在静态工作点附近上下变化。
【概念】零点漂移：指当输入信号为零时，输出信号不为零，而是在静态工作点附近上下变化。
原因：放大器件的参数受温度影响而使Q 点不稳定。
也称温度漂移。
放大电路级数愈多，放大倍数愈高，零点漂移问题愈严重。
多级放大电路的耦合方式
多级放大器在电路中由多个逐级放大器组成，它们之间有耦合回路将放大结果垂直传递。
耦合方式包括：
（1）直接耦合：将一个放大器的输出量程直接连接到另一个放大器的输入端上，称为直接耦合。
直接耦合在多级放大电路中，使得一级放大器的输出直接连接到另一级放大器的输入结果，通过放大器的多次耦合，可以锁定受控对象的电场和磁场，使得受控对象承受巨大的驱动力，可以使其产生快速、大范围的变化，从而实现控制目标。
（2）变压器耦合：用变压器耦合将一个放大器的输出以变化的电压连接到另一个放大器的输入上，可以解决输入放大器的均衡负载问题，同时可以将另一个放大器的输出波形连接到另一个输入级，以提供稳定的信号输出。
（3）电容耦合：电容耦合是指使用电容的方式连接放大器的输出和输入，电容耦合能够稳定输入信号的大小，同时可以将放大器输入级和放大器输出级共享一个整体回路，使用电容耦合可以省略耦合网络，减少对空间的占用，而电容耦合也为放大器功能提供了诡计传输，使系统更加稳定。
多级放大电路3种耦合方式的详细分析
在实际应用中，常对放大电路的性能提出多方面的要求，单级放大电路的电压倍数一般只能达到几十倍，往往不能满足实际应用的要求，而且也很难兼顾各项性能指标。
这时，可以选择多个基本放大电路，将它们合理连接，从而构成多级放大电路。
组成多级放大电路的每一个基本电路称为一级，级与级之间的连接方式称为级间耦合。
多级放大电路有3种常见的耦合方式，即阻容耦合、变压器耦合和直接耦合。
1、阻容耦合
将多级放大电路的前级输出端通过电容接到后级输入端，称为阻容耦合方式。
图1所示为两阻容耦合放大电路，第一级为共射放大电路，第二级为共集放大电路。
图1 两级阻容耦合放大电路。

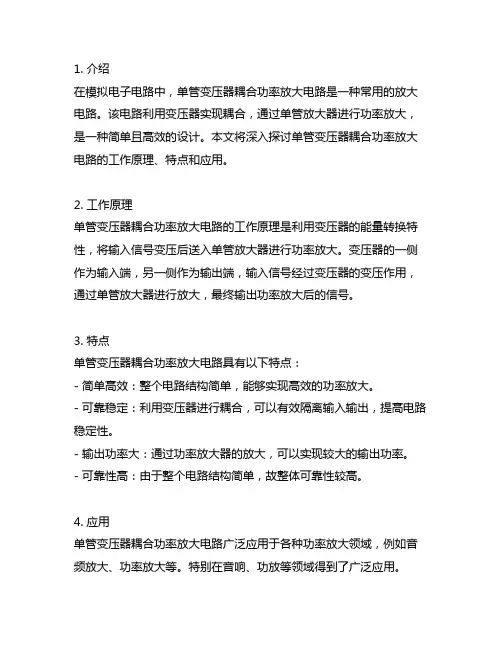

1. 介绍在模拟电子电路中，单管变压器耦合功率放大电路是一种常用的放大电路。
该电路利用变压器实现耦合，通过单管放大器进行功率放大，是一种简单且高效的设计。
本文将深入探讨单管变压器耦合功率放大电路的工作原理、特点和应用。
2. 工作原理单管变压器耦合功率放大电路的工作原理是利用变压器的能量转换特性，将输入信号变压后送入单管放大器进行功率放大。
变压器的一侧作为输入端，另一侧作为输出端，输入信号经过变压器的变压作用，通过单管放大器进行放大，最终输出功率放大后的信号。
3. 特点单管变压器耦合功率放大电路具有以下特点：- 简单高效：整个电路结构简单，能够实现高效的功率放大。
- 可靠稳定：利用变压器进行耦合，可以有效隔离输入输出，提高电路稳定性。
- 输出功率大：通过功率放大器的放大，可以实现较大的输出功率。
- 可靠性高：由于整个电路结构简单，故整体可靠性较高。
4. 应用单管变压器耦合功率放大电路广泛应用于各种功率放大领域，例如音频放大、功率放大等。
特别在音响、功放等领域得到了广泛应用。
5. 个人观点在我看来，单管变压器耦合功率放大电路是一种简单而有效的电路设计。
其通过变压器的能量转换特性，实现了信号的变压和功率放大，具有高效、稳定和可靠的特点。
在实际应用中，可以根据具体需求进行调整，灵活应用于不同的场景中。
总结单管变压器耦合功率放大电路是一种简单而高效的放大电路设计，通过变压器的能量转换特性和单管放大器的功率放大作用，实现了输入信号的变压和功率放大。
其在音频放大、功率放大等领域得到了广泛应用，具有简单、高效、稳定和可靠的特点。
希望通过本文的介绍，读者能对单管变压器耦合功率放大电路有更深入的理解。
在写作过程中，我着重阐述了单管变压器耦合功率放大电路的工作原理、特点和应用，并结合个人观点进行了分析。
希望本文能帮助你更好地理解这一主题。
单管变压器耦合功率放大电路是一种基础而重要的电路设计，其在电子领域中有着广泛的应用。
变压器耦合方式的放大电路及其特点1.简单可靠：变压器耦合放大电路相对于其他耦合方式来说简单可靠。
变压器的结构相对简单，耐压性强，因此可以在高压、高频的电路中使用。
2.宽频带：变压器耦合放大电路具有宽带特性。
变压器的特性可以传递大范围的频率，从几赫兹到几兆赫兹，因此可以在广泛的频率范围内进行放大。
3.高电压增益：变压器耦合放大电路的电压增益较高。
变压器可以提供比较大的电压放大倍数，提高信号的幅度。
4.高输入阻抗：变压器耦合放大电路的输入阻抗较高。
由于变压器的绕组之间相互隔离，输入信号的电流只流过一个绕组，从而使输入阻抗相对较高。
5.耦合效率高：变压器可以实现一个较好的耦合效率。
通过变压器的设计，能够减小耦合过程中的信号损失，提高信号的传递效率。
6.输出不受输入方式限制：变压器耦合放大电路的输出不受输入方式的限制。
无论输入端是电流型还是电压型，输出端都可以实现电流型或者电压型的输出。
此外，变压器耦合放大电路还有一些不足之处。
1.体积较大：变压器作为一个电子元器件，其体积相对较大。
尤其是对于高功率、高频率的放大电路来说，需要采用较大的变压器，从而增加了电路的体积。
2.成本较高：由于变压器的结构相对复杂，因此其成本相对较高。
特别是对于高性能的放大电路来说，需要采用高品质的变压器，进一步提高了成本。
综上所述，变压器耦合放大电路具有宽频带、高电压增益、高输入阻抗和耦合效率高的特点。
但是其体积较大、成本较高，因此在实际应用中需要综合考虑其优缺点来选择合适的耦合方式。
变压器耦合放大电路的特点1.高增益：变压器耦合放大电路可以实现较高的电压增益。
变压器的工作原理是通过磁耦合传递信号，从而使输入信号的变化可以通过变压器的变换比转化为输出信号的变化。
由于变压器可以通过合适的变换比放大信号，所以变压器耦合放大电路的电压增益可以较高。
2.宽频带：变压器耦合放大电路的频率响应宽，可以传输较大范围的信号频率，从而实现信号的准确放大。
这是因为变压器的磁耦合特性决定了它可以传输较高频率的信号。
相比于其他耦合方式，如电容耦合，变压器耦合放大电路在频率响应上具有更好的性能。
3.输出阻抗高：由于变压器的特性，变压器耦合放大电路的输出阻抗通常较高。
这对于与负载连接时能够更好地匹配负载阻抗，减少信号的反射和功率损耗非常有利。
同时，输出阻抗高也意味着电路的放大能力较强，可以驱动负载电阻较大的设备。
4.隔离性能好：由于输入和输出之间通过变压器进行耦合，变压器耦合放大电路具有较好的隔离性能。
变压器可以有效地隔离输入和输出之间的电位差，减少相互之间的干扰。
这对于传输高保真音频信号或者其他需要高隔离性能的应用场景非常重要。
5.变压器尺寸大：由于变压器本身的物理尺寸，变压器耦合放大电路所需要的空间较大。
尤其是对于较高功率的应用，变压器的尺寸更大。
这对于一些体积限制较大的设备来说可能是一个不便之处。
总的来说，变压器耦合放大电路具有高增益、宽频带、输出阻抗高、隔离性能好等特点。
然而，由于变压器的尺寸较大，可能不适用于一些体积限制较大的应用场景。
变压器耦合放大电路的特点
1.高增益：变压器的缠绕比可以根据需要进行选择，从而实现较高的电压增益。
在放大器中，输入信号通过变压器的一侧输入，经过放大后，输出到变压器的另一侧，通过变压器的缠绕比放大输出。
这种放大方式可以实现较高的增益。
2.宽频带：变压器耦合放大电路可以在一个较宽的频率范围内工作，并能保持较好的放大性能。
变压器本身具有频率响应特性，能够传输较宽频带的信号。
3.高输入阻抗和低输出阻抗：变压器耦合放大电路的输入阻抗由变压器的绕组决定，一般具有较高的输入阻抗。
而输出阻抗则由管子电路的输出阻抗和变压器的绕组阻抗决定，一般具有较低的输出阻抗。
4.耐受大电流：在变压器耦合放大电路中，变压器起到了隔离输入和输出的作用，能够承受较大的输入和输出电流。
这使得这种放大电路适合用于大功率放大和电源驱动。
5.可以提供电流隔离：输入和输出之间通过变压器耦合，可以实现输入和输出之间的电流隔离。
这有助于防止信号源和负载之间的相互干扰。
6.可以提供匹配阻抗：变压器可以通过选择合适的绕组比，实现输入和输出阻抗之间的匹配，提高信号传输的效率。
7.设计灵活：变压器耦合放大电路可以根据需要进行设计，包括选择变压器的绕组比、选择管子的工作点等。
这种灵活性使得设计人员能够根据具体应用需求进行调整和优化。
总之，变压器耦合放大电路具有高增益、宽频带、高输入阻抗和低输出阻抗、耐受大电流、提供电流隔离、提供匹配阻抗等特点，适用于大功率放大和电源驱动等应用。
同时，它的设计灵活性也使得它成为一种常见的放大电路设计选择。
变压器耦合推挽功率放大电路一、电路特点 变压器耦合推挽功率放大电路如图Z0411所示。
其特点是： （1）T1和T2，由两个NPN同型号并且特性完全相同的管子组成； （2）利用变压器原、副边匝数比的不同实现阻抗变换，将实际的负载电阻RL通过原、副边的匝数比（n = N1 / N2），变换成所需要的等效电阻； （3）为了减小交越失真，静态时利用基极偏置电路，使T1和T2 具有较小集电极电流IC1＝IC2。
由于输出变压器原绕组两部分（N1 和N2 ）的绕向一致，而IC1和IC2的流向相反，故绕组的直流磁势IC1 N1 - IC2 N2=0，即铁芯中无磁通，工作时不致产生磁饱和现象。
这是它的主要优点之一。
二、工作原理 静态时，iL = 0，无功率输出。
因为无输入信号（ui = 0）时，IC1和IC2很小，电源供给的直流功率也很小。
当输入正弦信号电压ui时，则通过输入变压器Tr1将使T1和T2基极得到一个大小相等而极性相反的信号电压ui1和ui2。
当ui为正半周时，由变压器的同名端可知ube1为正，ube2为负。
于是T1导通，T2截止。
此时，输出变压器Tr2的原边上半边绕组有集电极电流iC1流过，而下半边绕组无电流，iC2 =0。
同理，在ui 的负半周时，情况正好相反，T1 截止，T2导通。
Tr2原边上半边绕组无电流通过，而下半边绕组有电流。
于是在一个周期的两个半周内。
iC1、iC2轮流通过Tr2的原边上下两半绕组，而且大小相等，相位相反。
因此，Tr2 的副边将有一个较完整的正弦波iL通过通过负载RL 。
变压器耦合推挽功率放大电路与互补对称功放电路比较，前者虽然解决了负载与放大电路输出级的阻抗匹配问题，但其体积大、笨重、频带窄、不便于集成等缺点限制了它的使用范围。
扩展阅读：功率放大器。
变压器耦合方式的放大电路及其特点
1、电路
将放大电路前级的输出端通过变压器接到后级的输入端或负载电阻上，称为变压器耦合。
图1所示为变压器耦合共射放大电路，RL既可以是实际的负载电阻，也可以代表后级放大电路，图（b）是它的交流等效电路。
图1 变压器耦合共射放大电路
图2
2、特点
1）由于变压器是靠磁路耦合，所以它的各级放大电路的静态工作点相互独立。
2）它的低频特性差，不能放大变化缓慢的信号
3）不能集成化。
4）可以实现阻抗变换，因而在分立元件功率放大电路中得到广泛应用。
在图2电路中，设负载为RL折合到原边的等效电阻为R?L.变压器原边线圈匝数N1,副边线匝数N2
于是有：
对于图1（a) 所示电路，可得电压放大倍数
上式表明只要合适选择的匝数比，就能得到所需的电压放大倍数。
并在匹配得当时，负载可以获得足够大的功率。
在集成功率放大电路产生之前，几乎所有的功率放大电路都采用变压器耦合的形式。
而目前，只有在集成功率放大电路无法满足需要的情况下，例如需要输出特大功率或实现高频功率放大时，才考虑用分立元件构成变压器耦合放大电路。
