第二章 集成逻辑门电路习题

第2章逻辑门电路2.1 题图2.1(a)画出了几种两输入端的门电路，试对应题图2.1(b)中的A、B波形画出各门的输出F1～F6的波形。

题图2.1解:2.2 求题图2.2所示电路的输出逻辑函数F1、F2。

题图2.2解:2.3 题图2.3中的电路均为TTL门电路，试写出各电路输出Y1～Y8状态。

题图2.3解: Y1=0, Y2=0, Y3=Hi-Z, Y4=0, Y5=0, Y6=0, Y7=0, Y8=0.2.4 题图2.4中各门电路为CMOS电路，试求各电路输出端Y1、Y2和Y的值。

题图2.4解: Y1=1, Y2=0, Y3=0.2.5 6个门电路及A、B波形如题图2.5所示，试写出F1～F6的逻辑函数，并对应A、B波形画出F1～F6的波形。

题图2.5解：2.6 电路及输入波形分别如题图2.6(a)和2.6(b)所示，试对应A、B、C、x1、x2、x3波形画出F端波形。

题图2.6解：2.7 TTL与非门的扇出系数N是多少？它由拉电流负载个数决定还是由灌电流负载决定？解: N≤8 N由灌电流负载个数决定.2.8 题图2.8表示三态门用于总线传输的示意图，图中三个三态门的输出接到数据传输总线，D1D2、D3D4、…、D m D n为三态门的输入端，EN1、EN2、EN n分别为各三态门的片选输入端。

试问：EN信号应如何控制，以便输入数据D1D2、D3D4、…、D m D n顺序地通过数据总线传输（画出EN1～EN n 的对应波形）。

题图2.8解：用下表表示数据传输情况2.9 某工厂生产的双互补对称反相器（4007）引出端如题图2.9所示，试分别连接成：（1）反相器；（2）三输入与非门；（3）三输入或非门。

题图2.9解： (1) 反向器(2)与非门 (3)或非门2.10 按下列函数画出NMOS 电路图。

123()()()F AB CD E H G F A B CD AB CD F A B=+++=+++=⊕解：(1)(2) (3)2.11 将两个OC门如题图2.11连接，试写出各种组合下的输出电压u o及逻辑表达式。

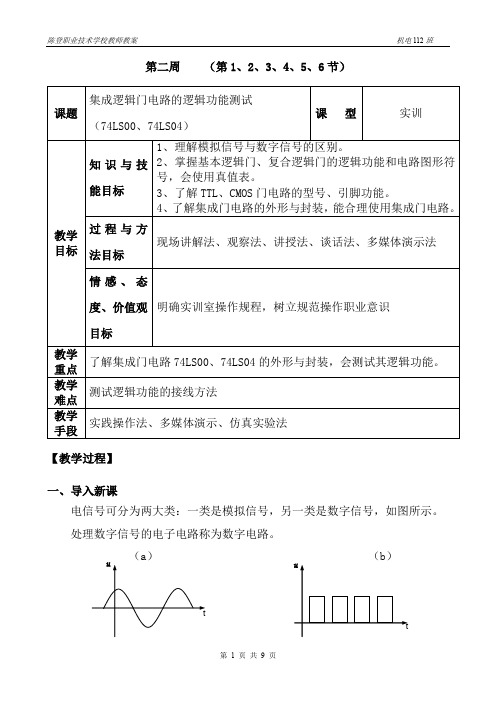

第二周 （第1、2、3、4、5、6节）【教学过程】 一、导入新课电信号可分为两大类：一类是模拟信号，另一类是数字信号，如图所示。

处理数字信号的电子电路称为数字电路。

在数字电路中，通常用电位的高、低去控制门电路，输入与输出信号只有两种状态：高电平状态和低电平状态。

规定用1表示高电平，用0表示低电平，称为正逻辑，反之为负逻辑。

二、教授新课（一）基本逻辑门电路数字电路中往往用输入信号表示“条件”，用输出信号表示“结果”，而条件与结果之间的因果关系称为逻辑关系，能实现某种逻辑关系的数字电子电路称为逻辑门电路。

基本的逻辑关系有：与逻辑、或逻辑、非逻辑，与之相应的基本逻辑门电路有与门、或门、非门。

做一做：与逻辑、或逻辑和非逻辑1、与门电路（1）与逻辑关系当一件事情的几个条件全部具备之后，这件事情才能发生，否则不发生。

这样的因果关系称为与逻辑关系，也称为逻辑乘。

（2）与逻辑关系的表示用逻辑函数表达式表示Y=A·B或Y=AB用真值表表示（将全部可能的输入组合及其对应的输出值用表格表示称之为真值表）”。

（3）与门电路能实现与逻辑功能的电路称为与门电路，简称与门，门电路可以用二极管、三极管、MOS 管和电阻等分立元件组成，也可以由集成电路组成。

动画：二极管组成的与门电路。

与门电路的电路图形符号（又称逻辑图）。

2、或门电路（1）或逻辑关系当决定一件事情的各个条件中至少具备一个条件，这件就会发事情才能发生，否则不发生。

这样的因果关系称为或逻辑关系，也称逻辑加。

（2）或逻辑关系的表示 逻辑函数表达式表示 Y =A +B 或逻辑的真值表如下表（3）或门电路能实现或逻辑功能的电路称为或门电路，简称或门。

动画：二极管组成的或门电路。

或门电路的电路图形符号。

电路评价：二极管门电路线路简单，元件少、概念直观。

由于二极管导通电压和输出端杂散电容的存在，在实际使用时，会引起信号电平偏离，开关速度变慢，带负载能力变差，容易造成逻辑功能的混乱。

习题参考解答第1章基本知识1．什么是数字信号？什么是模拟信号？（注：所有蓝色标题最后均去掉！）答案：数字信号：指信号的变化在时间上和数值上都是断续的，或者说是离散的，这类信号有时又称为离散信号。

例如，在数字系统中的脉冲信号、开关状态等。

模拟信号：指在时间上和数值上均作连续变化的信号。

例如，温度、交流电压等信号。

2．数字系统中为什么要采用二进制？答案：二进制具有运算简单、物理实现容易、存储和传送方便、可靠等优点。

3．机器数中引入反码和补码的主要目的是什么？答案：将减法运算转化为加法运算，统一加、减运算，使运算更方便。

4．BCD码与二进制数的区别是什么?答案：二进制数是一种具有独立进位制的数，而BCD码是用二进制编码表示的十进制数。

5．采用余3码进行加法运算时，应如何对运算结果进行修正？为什么？答案：两个余3码表示的十进制数相加时，对运算结果修正的方法是：如果有进位，则结果加3；如果无进位，则结果减3。

为了解决四位二进制运算高位产生的进位与一位十进制运算产生的进位之间的差值。

6．奇偶检验码有哪些优点和不足？答案：奇偶检验码的优点是编码简单，相应的编码电路和检测电路也简单。

缺点是只有检错能力，没有纠错能力，其次只能发现单错，不能发现双错。

7．按二进制运算法则计算下列各式。

答案：（1）110001 （2）110.11 （3）10000111 （4）1018．将下列二进制数转换成十进制数、八进制数和十六进制数。

答案：（1）（117）10 ，（165）8 ，（75）16（2）（0.8281）10 ，（0.65）8 ，（0.D4）16（3）（23.25）10 ，（27.2）8 ，（17. 4）169．将下列十进制数转换成二进制数、八进制数和十六进制数（精确到二进制小数点后4位）。

答案：（1）（1000001）2 ，（101）8 ，（41）16（2）（0.0100）2 ，（0.20）8 ，（0.40）16（3）（100001.0101）2 ，（41.24）8 ，（21.50）1610．写出下列各数的原码、反码和补码。

第二章 逻辑门电路集成逻辑门电路是组成各种数字电路的基本单元。

通过本章的学习，要求读者了解集成逻辑门的基本结构，理解各种集成逻辑门电路的工作原理，掌握集成逻辑门的外部特性及主要参数，掌握不同逻辑门之间的接口电路，以便于正确使用逻辑门电路。

第一节 基本知识、重点与难点一、基本知识（一） TTL 与非门 1．结构特点TTL 与非门电路结构，由输入极、中间极和输出级三部分组成。

输入级采用多发射极晶体管，实现对输入信号的与的逻辑功能。

输出级采用推拉式输出结构（也称图腾柱结构），具有较强的负载能力。

2．TTL 与非门的电路特性及主要参数 （1）电压传输特性与非门电压传输特性是指TTL 与非门输出电压U O 与输入电压U I 之间的关系曲线，即U O=f （U I ）。

（2）输入特性当输入端为低电平U IL 时，与非门对信号源呈现灌电流负载，1ILbe1CC IL R U U U I −−−=称为输入低电平电流，通常I IL ＝-1～1.4mA 。

当输入端为高电平U IH 时，与非门对信号源呈现拉电流负载，通常I IH ≤50μA 称为输入高电平电流。

（3）输入负载特性实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况。

若U i ≤U OFF ，则电阻的接入相当于该输入端输入低电平，此时的电阻称为关门电阻，记为R OFF 。

若U i ≥U ON ，则电阻的接入相当于该输入端输入高电平，此时的电阻称为开门电阻，记为R ON 。

通常R OFF ≤0.7K Ω，R ON ≥2K Ω。

（4）输出特性反映与非门带载能力的一个重要参数--扇出系数N O 是指在灌电流（输出低电平）状态下驱动同类门的个数IL OLmax O /I I N =其中OLmax I 为最大允许灌电流，I IL 是一个负载门灌入本级的电流（≈1.4mA ）。

N O 越大，说明门的负载能力越强。

（5）传输延迟时间传输延迟时间表明与非门开关速度的重要参数。

集成门电路习题解答18自我检测题1．CMOS门电路采用推拉式输出的主要优点是提高速度，改善负载特性。

2．CMOS与非门多余输入端的处理方法是接高电平，接电源，与其它信号引脚并在一起。

3．CMOS或非门多余输入端的处理方法是接低电平，接地，与其它信号引脚并接在一起。

4．CMOS门电路的灌电流负载发生在输出低电平情况下。

负载电流越大，则门电路输出电压越高。

5．CMOS门电路的静态功耗很低。

随着输入信号频率的增加，功耗将会增加。

6．OD门在使用时输出端应接上拉电阻和电源。

7．三态门有3种输出状态：0态、1态和高阻态。

8．当多个三态门的输出端连在一条总线上时，应注意任何时刻只能有一个门电路处于工作态。

9．在CMOS门电路中，输出端能并联使用的电路有OD门和三态门；10．CMOS传输门可以用来传输数字信号或模拟信号。

11．提高LSTTL门电路工作速度的两项主要措施是采用肖特基三极管和采用有源泄放电路。

12．当CMOS反相器的电源电压V DD＜V TN+TPV（V TN、V TP分别为NMOS管和PMOS 管的开启电压）时能正常工作吗？答：不能正常工作，因为，当反相器输入电压为1/2V DD时，将出现两只管子同时截止的现象，这是不允许的。

13．CMOS反相器能作为放大器用吗？答：可以。

在反相器的两端跨接了一个反馈电阻R f就可构成高增益放大器。

由于CMOS 门电路的输入电流几乎等于零，所以R f上没有压降，静态时反相器必然工作在v I=v O的状态，v I=v O=V T=V DD/ 2就是反相器的静态工作点。

反相器的输入电压稍有变化，输出就发生很大变化。

14．如果电源电压增加5%，或者内部和负载电容增加5%，你认为哪种情况会对CMOS 电路的功耗产生较大影响？解：根据公式P D=（C L+C PD）V DD2f，电源的变化对功耗影响更大。

15．当不同系列门电路互连时，要考虑哪几个电压和电流参数？这些参数应满足怎样的关系？解：应考虑以下参数：V OH（min）、V IH（min）、V OL（max）、V IL（max）、I OH（max）、I OL（max）、I IH（max），I IL（max），这些参数应满足以下条件：V OH（min）≥V IH（min）V OL（max）≤V IL（max）集成门电路习题解答19）（maxOHI≥nI IH（max）I OL（max）≥m）（maxILI16．已知图T2.16所示电路中各MOSFET管的T V=2V，若忽略电阻上的压降，则电路中的管子处于导通状态。

第二章逻辑门电路第一节重点与难点一、重点：1．TTL与非门外特性（1）电压传输特性及输入噪声容限：由电压传输特性曲线可以得出与非门的输出信号随输入信号的变化情况，同时还可以得出反映与非门抗干扰能力的参数U on、U off、U NH和U NL。

开门电平U ON是保证输出电平为最高低电平时输入高电平的最小值。

关门电平U OFF 是保证输出电平为最小高电平时，所允许的输入低电平的最大值。

（2）输入特性：描述与非门对信号源的负载效应。

根据输入端电平的高低，与非门呈现出不同的负载效应，当输入端为低电平U IL时，与非门对信号源是灌电流负载，输入低电平电流I IL通常为1～1.4mA。

当输入端为高电平U IH时，与非门对信号源呈现拉电流负载，输入高电平电流I IH通常小于50μA。

（3）输入负载特性：实际应用中，往往遇到在与非门输入端与地或信号源之间接入电阻的情况，电阻的取值不同，将影响相应输入端的电平取值。

当R≤关门电阻R OFF时，相应的输入端相当于输入低电平；当R≥ 开门电阻R ON时，相应的输入端相当于输入高电平。

2．其它类型的TTL门电路（1）集电极开路与非门（OC门）多个TTL与非门输出端不能直接并联使用，实现线与功能。

而集电极开路与非门（OC 门）输出端可以直接相连，实现线与的功能，它与普通的TTL与非门的差别在于用外接电阻代替复合管。

（2）三态门TSL三态门即保持推拉式输出级的优点，又能实现线与功能。

它的输出除了具有一般与非门的两种状态外，还具有高输出阻抗的第三个状态，称为高阻态，又称禁止态。

处于何种状态由使能端控制。

3．CMOS逻辑门电路CMOS反相器和CMOS传输门是CMOS逻辑门电路的最基本单元电路，由此可以构成各种CMOS逻辑电路。

当CMOS反相器处于稳态时，无论输出高电平还是低电平，两管中总有一管导通，一管截止，电源仅向反相器提供nA级电流，功耗非常小。

CMOS器件门限电平U TH近似等于1/2U DD，可获得最大限度的输入端噪声容限U NH和U NL=1/2U DD。

第一章绪论一、填空题1、根据集成度的不同，数字集成电路分位以下四类：小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。

2、二进制数是以2为基数的计数体制，十六体制数是以16为基数的计数体制。

3、二进制数只有0和1两个数码，其计数的基数是2，加法运算的进位规则为逢二进一。

4、十进制数转换为二进制数的方法是：整数部分用除2取余法，小数部分用乘2取整法，十进制数23.75对应的二进制数为10111.11。

5、二进制数转换为十进制数的方法是各位加权系数之和，二进制数10110011对应的十进制数为179。

6、用8421BCD码表示十进制时，则每位十进制数可用四位二进制代码表示，其位权值从高位到低位依次为8、4、2、1。

7、十进制数25的二进制数是11001，其对应的8421BCD码是00100101。

8、负数补码和反码的关系式是：补码=反码+1。

9、二进制数+1100101的原码为01100101，反码为01100101，补码为01100101。

-1100101的原码为11100101，反码为10011010，补码为10011011。

10、负数-35的二进制数是-100011，反码是1011100，补码是1011101。

二、判断题1、二进制数有0~9是个数码，进位关系为逢十进一。

（）2、格雷码为无权码，8421BCD码为有权码。

（√）3、一个n位的二进制数，最高位的权值是2^n+1。

（√）4、十进制数证书转换为二进制数的方法是采用“除2取余法”。

（√）5、二进制数转换为十进制数的方法是各位加权系之和。

（√）6、对于二进制数负数，补码和反码相同。

（）7、有时也将模拟电路称为逻辑电路。

（）8、对于二进制数正数，原码、反码和补码都相同。

（√）9、十进制数45的8421BCD码是101101。

（）10、余3BCD码是用3位二进制数表示一位十进制数。

（）三、选择题1、在二进制技术系统中，每个变量的取值为（A）A、0和1B、0~7C、0~10D、0~F2、二进制权值为（B ）A、10的幂B、2的幂C、8的幂D、16的幂3、连续变化的量称为（B ）A、数字量B、模拟量C、二进制量D、16进制量4、十进制数386的8421BCD码为（B）A、0011 0111 0110B、0011 1000 0110C、1000 1000 0110D、0100 1000 01105、在下列数中，不是余3BCD码的是（C ）A、1011B、0111C、0010D、10016、十进制数的权值为（D ）A、2的幂B、8的幂C、16的幂D、10的幂7、负二进制数的补码等于（D ）A、原码B、反码C、原码加1D、反码加18、算术运算的基础是 （ A ）A 、加法运算B 、减法运算C 、乘法运算D 、除法运算9、二进制数-1011的补码是 （ D ）A 、00100B 、00101C 、10100D 、1010110、二进制数最高有效位（MSB ）的含义是 （ A ）A 、最大权值B 、最小权值C 、主要有效位D 、中间权值第二章 逻辑代数基础一、填空题1、逻辑代数中三种最基本的逻辑运算是与运算、或运算、非运算。

数字逻辑课后答案第⼆章第⼆章组合逻辑1. 分析图中所⽰的逻辑电路，写出表达式并进⾏化简2. 分析下图所⽰逻辑电路，其中S3、S2、S1、S0为控制输⼊端，列出真值表，说明 F 与 A 、B 的关系。

F1=F2=F=F 1F 2=BF = AB + B = ABA F = AB BABC CABC = AB + AC + BC + BC = AB + BC + BC1SB BS A ++32S B A ABS +1S B BS A ++3. 分析下图所⽰逻辑电路，列出真值表，说明其逻辑功能。

解： F1==真值表如下：当B ≠C 时， F1=A 当B=C=1时， F1=A 当B=C=0时， F1=0裁判判决电路，A 为主裁判，在A 同意的前提下，只要有⼀位副裁判（B ，C ）同意，成绩就有效。

F2=真值表如下：CB BC A C AB C B A +++ABCC B A ABC C B A C B A +⊕=++)(A B C F 0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 100000111AC BC AB C A C B B A ++=++当A 、B 、C 三个变量中有两个及两个以上同时为“1”时，F2 = 1 。

4.图所⽰为数据总线上的⼀种判零电路，写出F 的逻辑表达式，说明该电路的逻辑功能。

解：F=只有当变量A0~A15全为0时，F = 1；否则，F = 0。

因此，电路的功能是判断变量是否全部为逻辑“0”。

5. 分析下图所⽰逻辑电路，列出真值表，说明其逻辑功能解：因此，这是⼀个四选⼀的选择器。

6. 下图所⽰为两种⼗进制数代码转换器，输⼊为余三码，输出为什么代码？解：A B C F 0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 1000011111514131211109876543210A A A A A A A A A A A A A A A A +++301201101001X A A X A A X A A X A A F +++=这是⼀个余三码⾄8421 BCD 码转换的电路7. 下图是⼀个受 M 控制的4位⼆进制码和格雷码的相互转换电路。

电路中D 3、D 4的作用是提高开关速度，当U o 由1跳到0时，经D 3、D 4提供放电回路，加速U o 的下降速度。

R 4电阻由接地改为接在U o 上的目的是降低静态功耗，R 1电阻取值改为20k Ω也是为了降低电路的功耗。

该电路的电阻值比TTL 门电路相应的电阻值大，主要目的是降低电路的功耗。

实现的是与非的逻辑功能。

电路中二极管采用肖特基二极管，其正向导通压降为，而肖特基三极管的发射极的正偏电压为，集电极的正偏电压为。

因此，电路的阈值电压将变为：D BE5BE2T U U U U -+==+输出的高低电平值：U OH = U OL =。

输入端的短路电流I IL =0.23mA 200.45=- 习题 习题图TTL 与非门电路所示的电路中，若在某一输入端与地之间接一电阻R ，其余输入端悬空，试问：⑴保证与非门可靠关闭时的最大电阻即关门电阻R OFF 为多大值 ⑵保证与非门可靠开通时的最小电阻即开门电阻R ON 为多大值 解：若在输入端A 与地之间接一电阻R i ，则R i 与地之间的电压U i 为： （1）i ii R R R U U U ⨯+-=1be1cc ≤OFF U即i R ⨯+-R30.75≤ R i ≤ R OFF700(2) i ii R R R U U U ⨯+-=1be1cc ≥on U 即i R ⨯+-R30.75≥ 由此可得：R i ≥ , 一般选R ON =2k1.4V T 1be1cc ==⨯+-U R R R U U i i工程计算：得 R ON =R OFF习题 习题图所示电路由TTL 与非门组成。

设G 1～G 4门的平均传输延迟时间相同为30ns ，现测得输出端F 的振荡频率为，试求G 5的平均传输延迟时间t pd5。

解：根据F 的频率求出F 的振荡周期，T =，由于五个与非门输出为原信号的非，所以延迟时间应为T /2≈156ns ，则第五个与非门的延迟时间为36ns 。

第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制49 110001 6153 110101 65127 1111111 177635 1001111011 11737.493 111.1111 7.7479.43 10011001.0110111 231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010 10 12111101 61 751011100 92 1340.10011 0.59375 0.46101111 47 5701101 13 153.将下列十进制数转换成8421BCD码1997=0001 1001 1001 011165.312=0110 0101.0011 0001 00103.1416=0011.0001 0100 0001 01100.9475=0.1001 0100 0111 01014.列出真值表，写出X的真值表达式A B C X0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1 X=A BC+A B C+AB C+ABC 5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1) (A⊕B)⊕C=A⊕(B⊕C)A B C (A⊕B)⊕C A⊕(B⊕C)0 0 0 0 00 0 1 1 10 1 0 1 10 1 1 0 01 0 0 1 11 0 1 0 01 1 0 0 01 1 1 1 1所以由真值表得证。

（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C0 0 0 1 10 0 1 0 00 1 0 0 00 1 1 1 11 0 0 0 01 0 1 1 11 1 0 1 11 1 1 0 07.证明下列等式（1）A+A B=A+B证明：左边= A+A B=A(B+B)+A B=AB+A B+A B=AB+A B+AB+A B=A+B=右边(2)ABC+A B C+AB C=AB+AC证明：左边= ABC+A B C+AB C= ABC+A B C+AB C+ABC=AC(B+B )+AB(C+C ) =AB+AC =右边（3） E D C CD A C B A A )(++++=A+CD+E 证明：左边=E D C CD A C B A A )(++++ =A+CD+A B C +CD E =A+CD+CD E =A+CD+E =右边（4） C B A C B A B A ++=C B C A B A ++ 证明：左边=C B A C B A B A ++=C B A C AB C B A B A +++)( =C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式9.将下列函数展开为最小项表达式 (1) F(A,B,C) =Σ(1,4,5,6,7)(2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14) 10.用卡诺图化简下列各式（1）C AB C B BC A AC F +++=化简得F=C(2)C B A D A B A D C AB CD B A F++++=F=D A B A +（3） F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)化简得F=D BC D C A BC A C B D C ++++ (4) F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)化简得F=AC AD B A ++11.利用与非门实现下列函数，并画出逻辑图。

第二章 集成逻辑门电路题2.2.1 试用图题2.2.1所示的“与非”门、“或非”门、“与或非” 门和“异或”门实现“非”门功能的等效电路图。

　图题2.2.1解：“与非”门、“或非”门、“与或非” 门和“异或”门实现“非”门功能的等效电路他别如图所示。

题2.2.2 试画出用三个二输入的“与非”门实现B A L +=的等效逻 辑电路图。

解：将表达式化成“与非—与非“表达式如下后，即可画出电路图。

B A B A B A L =+=+=题2.2.3 试画出图题2.2.3所示电路输出端的电压波形。

其中输入A 、B 的波形如图所示。

　图题2.2.3解：画出的波形如图所示：1L t2L tt3L题2.2.4 指出图题2.2.4所示电路的输出逻辑电平是高电平、低电平还 是高阻态。

已知图(a)中的门电路都是74系列的TTL 门电路，图(b)中的门电路为CC4000系列的CMOS 门电路。

　图题2.2.4解：TTL 门电路的输入端悬空时，相当于高电平输入，输入端接有电阻时，其电阻阻值大于1.4K 时，该端也相当于高电平，电阻值小于0.8K 时，该端才是低电平。

而CMOS 逻辑门电路，输入端不管是接大电阻还是接小电阻，该端都相当于低电平（即地电位）。

所以有如下结论： (a) 1L 为低电平状态；2L 是低电平状态；3L 是高电平状态；4L 输出为高阻状态； (b) 1L 输出为高电平；2L 输出是低电平状态；3L 输出是低电平状态；题2.2.5 试画出图题2.2.5三态门和TG 门的输出电压波形。

其中A 、B 电压波形如图题2.2.3所示。

图题2.2.5解：根据三态门和传输门的工作特性，画出的波形如下图所示：t1L t2题2.2.6 图题2.2.6所示电路为CMOS 门电路，试分析各电路输出逻辑功能，并写出各电路的输出逻辑函数式。

设二极管正向导电时的压降为0.7V 。

　图题2.2.6解：(a)ABCDEF DEF ABC L =+=1 是一个六输入的与非逻辑关系；(b)F E D C B A E D C B A L +++++=++++=)(2是一个六输入的或非逻辑关系 (c)ABCDE L =3五输入与非逻辑关系；(d)F E D C B A F E D C B A L +++++=++⋅++=4题2.2.7 试用四个CMOS 传输门(TG 门)和一个反相器(“非”门)设计一双刀双掷模拟开关。

第二章逻辑门电路习题参考解答2-1 已知门电路及重复频率为100MHZ 的输入信号如题图2-1所示。

试补画出下列两种情况下的输出信号波形。

(1) 不考虑非门的延迟时间； (2) 设非门的延迟时间为PD t =10ns.题图2-1解：(1) 在不考虑逻辑门延迟pd t 的情况下，由于最后级输出与门的两个输入信号均为i V ，故i o V V =，即o V 波形与i V 波形相同。

(2) 在考虑逻辑门延迟pd t 的情况下，已知信号的频率为100MHZ ，周期为10ns ，由题图2-1(a)可设信号为对称方波，则正脉冲宽度为w t =5ns 。

由于w t <pd t ，因此逻辑门还未完成对输入信号的响应而产生输出，输入脉冲就已经结束，所以逻辑门不能响应输入信，输出信号o V 保持在高电平或低电平不变。

2-2 由CMOS 门组成的电路如题图2-2所示。

已知DD V =5V ，OH V ≥3.5Ｖ，OL V ≤O.5Ｖ。

门的驱动能力I omax =±4mA 。

问某人根据给定电路写出的输出表达式是否正确？(a) CD AB F ⋅=1 (b)CD AB F +=2 (c) CD AB F +=3题图 2-2解：此类题目要检查两个问题：一是驱动能力能否满足要求，二是逻辑关系是否正确。

(a) 首先检查输出F 1为高电平时输出电流是否超过了门的驱动能力mA 4omax ±=I ，设输出的高电平V 5.3oH =V ，则mA 17.1LoH==R V I o ，omax o I I <，故负载L R 可保持o V 的高电平其次，由于L R 为接地负载，当F 1输出低电平oL V V o =时，mA 4omax o =<I I ，因此门电路能正常驱动负载L R ；由图可知，该电路实现CD AB F ⋅=1，题目给出的输出表达式正确。

(b) 根据(a)中的计算，若接地负载L R =300k Ω，输出逻辑门肯定能驱动负载，电路实现CD AB F +=2。

第二章 组合逻辑1. 分析图中所示的逻辑电路，写出表达式并进行化简BF = AB + B = ABA F = AB BABC CABC = AB + AC + BC + BC = AB + BC + BC2. 分析下图所示逻辑电路，其中S3、S2、S1、S0为控制输入端，列出真值表，说明 F 与 A 、B 的关系。

F1=1S B BS A ++ F2=32S B A ABS +F=F 1F 2=1S B BS A ++3. 分析下图所示逻辑电路，列出真值表，说明其逻辑功能。

解：F1=C B BC A C AB C B A +++=ABC C B A ABC C B A C B A +⊕=++)(真值表如下：A B C F 0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 100000111当B ≠C 时， F1=A 当B=C=1时， F1=A 当B=C=0时， F1=0裁判判决电路，A 为主裁判，在A 同意的前提下，只要有一位副裁判（B ，C ）同意，成绩就有效。

F2=AC BC AB C A C B B A ++=++真值表如下：A B C F 0 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 100001111当A 、B 、C 三个变量中有两个及两个以上同时为“1”时，F2 = 1 。

4.图所示为数据总线上的一种判零电路，写出F 的逻辑表达式，说明该电路的逻辑功能。

解：F=1514131211109876543210A A A A A A A A A A A A A A A A +++只有当变量A0~A15全为0时，F = 1；否则，F = 0。

因此，电路的功能是判断变量是否全部为逻辑“0”。

5. 分析下图所示逻辑电路，列出真值表，说明其逻辑功能解： 301201101001X A A X A A X A A X A A F +++= 真值表如下：因此，这是一个四选一的选择器。

思考题与习题1-1 填空题1）三极管截止的条件是U BE ≤0V。

三极管饱和导通的条件是I B≥I BS。

三极管饱和导通的I BS是I BS≥（V CC－U CES）/βRc。

2）门电路输出为高电平时的负载为拉电流负载，输出为低电平时的负载为灌电流负载。

3）晶体三极管作为电子开关时，其工作状态必须为饱和状态或截止状态。

4） 74LSTTL电路的电源电压值和输出电压的高、低电平值依次约为 5V、2.7V、0.5V 。

74TTL电路的电源电压值和输出电压的高、低电平值依次约为 5V、2.4V、0.4V 。

5）OC门称为集电极开路门门，多个OC门输出端并联到一起可实现线与功能。

6） CMOS 门电路的输入电流始终为零。

7） CMOS 门电路的闲置输入端不能悬空，对于与门应当接到高电平，对于或门应当接到低电平。

1-2 选择题1）以下电路中常用于总线应用的有 abc 。

A.TSL门B.OC门C.漏极开路门D.CMOS与非门2）TTL与非门带同类门的个数为N，其低电平输入电流为1.5mA，高电平输入电流为10uA，最大灌电流为15mA，最大拉电流为400uA，选择正确答案N最大为 B 。

A.N=5B.N=10C.N=20D.N=403）CMOS数字集成电路与TTL数字集成电路相比突出的优点是 ACD 。

A.微功耗B.高速度C.高抗干扰能力D.电源范围宽4）三极管作为开关使用时，要提高开关速度，可 D 。

A.降低饱和深度B.增加饱和深度C.采用有源泄放回路D.采用抗饱和三极管5）对于TTL与非门闲置输入端的处理，可以 ABD 。

A.接电源B.通过电阻3kΩ接电源C.接地D.与有用输入端并联6）以下电路中可以实现“线与”功能的有 CD 。

A.与非门B.三态输出门C.集电极开路门D.漏极开路门7）三态门输出高阻状态时， ABD 是正确的说法。

A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动8）已知发光二极管的正向压降U D = 1.7V ，参考工作电流I D = 10mA ， 某TTL 门输出的高低电平分别为U OH = 3.6V ，U OL = 0.3V ，允许的灌电流和拉电流分别为 I OL = 15mA ，I OH = 4mA 。
