避雷器安装位置的选择(图文) 民熔

避雷器的选择方法如何选择避雷器（1）按额定电压选择：避雷器的额定电压应与系统的额定电压一致。

（2）检查最大允许电压：检查避雷器安装处导线对地的最高电压是否不超过避雷器的最高工作电压。

导线对地最高电压与系统中性点是否接地和系统参数有关①中性点不接地系统：导体对地最高电压为系统电压的1.1倍，一般不存在问题。

②一般情况下，避雷器的最大工作电压等于线路电压。

③中性点直接接地系统：国内避雷器中性点直接接地系统中，最大工作电压为系统电压的0.8倍，按额定电压选择无问题。

（3）检查工频放电电压：①在中性点绝缘或阻抗接地系统中，工频放电电压应大于相电压的3.5倍。

中性点的放电电压应大于中性点电压的3倍。

②工频放电电压应大于最大工作电压的1.8倍。

避雷器又称避雷器、浪涌保护器、浪涌保护器、过电压保护器，主要包括电源防雷器和信号防雷器。

防雷装置通过现代电气等技术，可以防止雷电对设备的损坏。

避雷器中雷电的能量吸收主要是氧化锌压敏电阻和气体放电管。

1.在防雷装置保护达到理想效果的基础上，要注意“在正确的地方合理安装合适的避雷器”，避雷器的选择非常重要。

2.进入建筑物的各种设施之间的雷电流分配情况如下:约有50%的雷电流经外部防雷装置泄放入地，另有50%的雷电流将在整个系统的金属物质内进行分配。

这个*估模式用于估算在LPAOA区、LPZOB区和LPZ1区交界处作等电位连接的防雷器的通流能力和金属导线的规格。

该处的雷电流为10/35μs电流波形。

3.在各金属物质中雷电流的分配情况下:各部分雷电流幅值取决于各分配通道有的阻抗与感抗，分配通道是指可能被分配到雷电流的金属物质，如电力线、信号线、自来水管、金属构架等金属管级及其它接地，一般仅以各自的接地电阻值就可以大致估算。

在不能确定的情况下，可以认为接是电阻相等,即各金属管线平均分配电流。

2.在电力线架空引入，并且电力线可能被直击雷击中时，进入建筑物内保护区的雷电流取决于外引线路、防雷器放电支路和用户侧线路的阻抗和感抗。

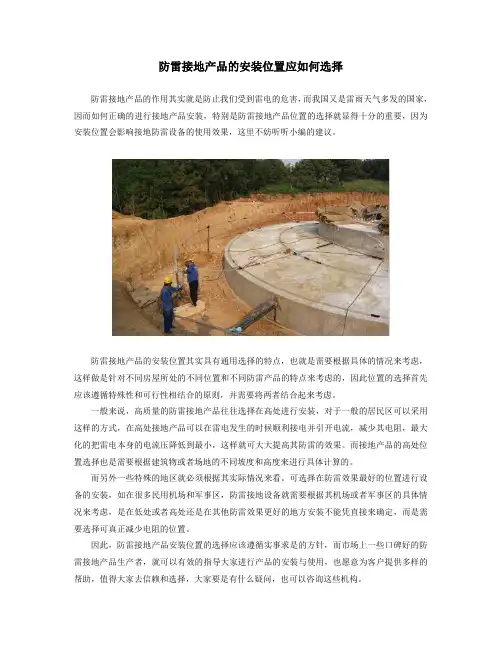

防雷接地产品的安装位置应如何选择
防雷接地产品的作用其实就是防止我们受到雷电的危害，而我国又是雷雨天气多发的国家，因而如何正确的进行接地产品安装，特别是防雷接地产品位置的选择就显得十分的重要，因为安装位置会影响接地防雷设备的使用效果，这里不妨听听小编的建议。

防雷接地产品的安装位置其实具有通用选择的特点，也就是需要根据具体的情况来考虑，这样做是针对不同房屋所处的不同位置和不同防雷产品的特点来考虑的，因此位置的选择首先应该遵循特殊性和可行性相结合的原则，并需要将两者结合起来考虑。

一般来说，高质量的防雷接地产品往往选择在高处进行安装，对于一般的居民区可以采用这样的方式，在高处接地产品可以在雷电发生的时候顺利接电并引开电流，减少其电阻，最大化的把雷电本身的电流压降低到最小，这样就可大大提高其防雷的效果。

而接地产品的高处位置选择也是需要根据建筑物或者场地的不同坡度和高度来进行具体计算的。

而另外一些特殊的地区就必须根据其实际情况来看。

可选择在防雷效果最好的位置进行设备的安装，如在很多民用机场和军事区，防雷接地设备就需要根据其机场或者军事区的具体情况来考虑，是在低处或者高处还是在其他防雷效果更好的地方安装不能凭直接来确定，而是需要选择可真正减少电阻的位置。

因此，防雷接地产品安装位置的选择应该遵循实事求是的方针，而市场上一些口碑好的防雷接地产品生产者，就可以有效的指导大家进行产品的安装与使用，也愿意为客户提供多样的帮助，值得大家去信赖和选择，大家要是有什么疑问，也可以咨询这些机构。

避雷器安装位置的选择
避雷器的安装方法有两种：上侧和下侧。

如果避雷器安装在跌落保险的上侧，配电变压器的防雷保护会减弱吗？经过多年的运行经验，避雷器安装在跌落保险的下侧或上侧时，其防雷效果是相同的。

避雷器安装位置不同，未发生雷击事故。

另外，根据《架空配电线路设计技术规范》，防雷装置应尽量靠近变压器安装。

一般认为距离不应超过10米。

近年来，为了方便供电部门的管理，各特种变压器用户都采用了高压计量箱装置。

计量箱一般安装在坠落保险的上方。

在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。

隔离开关的安装解决了安装在跌落保险上侧所带来的问题。

当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。

当单相接地故障发生时，可以减少单相接地故障的查找和处理时间。

因此，避雷器的安装位置应根据现场安装的电气设备确定。

城市变压器一般安装高压计量箱的隔离开关和避雷器，最好安装在跌落保险的上方。

如果市郊型变压器不设隔离开关，避雷器最好安装在跌落保险的下侧。

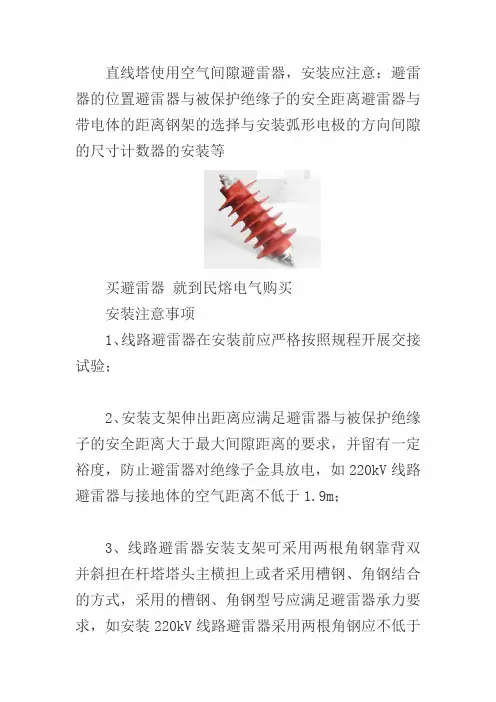

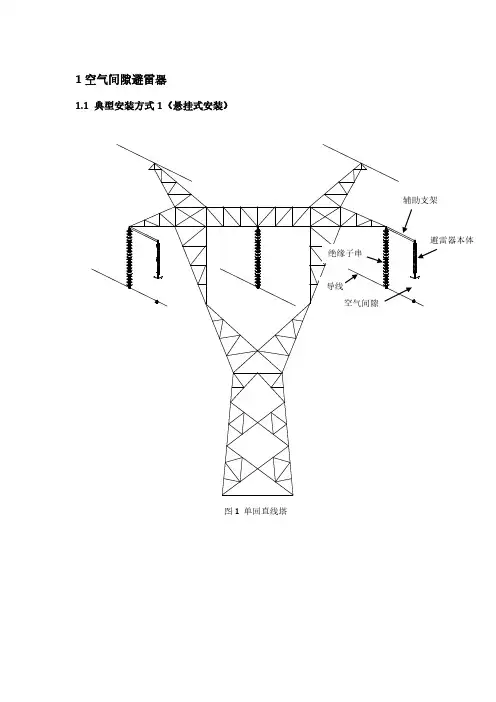

直线塔使用空气间隙避雷器，安装应注意：避雷器的位置避雷器与被保护绝缘子的安全距离避雷器与带电体的距离钢架的选择与安装弧形电极的方向间隙的尺寸计数器的安装等买避雷器就到民熔电气购买安装注意事项1、线路避雷器在安装前应严格按照规程开展交接试验；2、安装支架伸出距离应满足避雷器与被保护绝缘子的安全距离大于最大间隙距离的要求，并留有一定裕度，防止避雷器对绝缘子金具放电，如220kV线路避雷器与接地体的空气距离不低于1.9m；3、线路避雷器安装支架可采用两根角钢靠背双并斜担在杆塔塔头主横担上或者采用槽钢、角钢结合的方式，采用的槽钢、角钢型号应满足避雷器承力要求，如安装220kV线路避雷器采用两根角钢应不低于L63×6，若采用槽钢、角钢结合的方式，槽钢不低于10号；4、线路避雷器安装时，为保障间隙距离的有效性，避雷器尾端弧形电极长轴方向应与下方导线垂直；5、线路避雷器纯空气间隙安装时应满足要求；6、线路避雷器的计数器应选择具有大盘径、粗指针的计数器，以易于塔下查看读取数据，安装时计数器面板朝下。

计数器安装时，通过软导线与避雷器接地端子相连，计数器朝向主横担侧，也可安装在杆塔塔头主横担上靠近避雷器侧的位置（打孔），但距避雷器的位置不应超过2m。

线路避雷器的运行维护1.建立台账、运行记录并密切加以监视，雷雨季节及时记录雷击动作情况；同时还应建立必要的检修、试验、轮换制度，确保装置运行的可靠性。

2。

结合线路检修进行的运行维护工作包括：避雷器本体外观目测；串联间隙、上下电极测量和检查；高压电极和接地端连线检查；连接件检查；检查、记录计数器动作次数；检查在线或离线监测装置3。

运行3~5年后的线路避雷器可进行抽样试验，抽样避雷器进行直流试验，如抽样避雷器试验不满足要求，要求对同批次避雷器加大抽样比例，如仍出现一支不合格，应扩大同批次避雷器试验，确定是否能够继续运行。

4。

动作极为频繁（如20次）的避雷器应进行缩短周期进行直流试验，试验不合格应退出运行。

避雷器参数1.标称电压Un被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

2.额定电压Uc:能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

3.额定放电电流Isn:给保护器施加波形为8/20μs 的标准雷电波冲击10 此时，保护器所耐受的最大冲击电流峋值。

4.最大放电电流 Imax:给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

5电压保护等级上升：保护器在下列试验中的最大值：点火电压的1kV/ys斜率；额定放电电流的残余电压。

6响应时间TA：主要反映保护器中特殊保护元件的动作灵敏度和击穿时间。

在一定时间内的变化取决于Du/dt或di/dt的斜率。

7数据传输速率vs：表示每秒传输的比特数，单位为BPS，是数据传输系统中正确选择防雷装置的参考值，防雷装置的数据传输速率取决于系统的传输方式。

8插入损耗AE：在给定频率下插入保护器前后的电压比。

9回波损耗ar：表示保护设备（反射点）反射的前波所占的比例，是直接衡量保护设备是否与系统阻抗兼容的参数。

10最大纵向放电电流：当8/20us波形的标准雷电波对地一次时，保护器能承受的最大冲击电流的峰值。

11最大横向放电电流：在线路间施加波形为8/20μs的标准雷电波一次时，保护器能承受的最大冲击电流的峰值。

12线路阻抗UN为流过线路阻抗的总和。

它通常被称为“系统电阻13峰值放电电流：有两种：额定放电电流LSN和最大放电电流Imax。

13泄漏电流：指在75或80额定电压UN 下流过保护器的直流电流。

从安全运行的角度看，避雷器额定电压的选择还应遵循以下原则：1）避雷器的额定电压应高于安装现场可能出现的工频暂态电压。

在110kV及以上中性点接地系统中，可按上述方法选择。

②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障,这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。

避雷器避雷器是电力系统中主要的防雷保护装置之一，只有正确地选择避雷器,方能发挥其应有的防雷保护作用。

1、无间隙金属氧化物避雷器的选择选择的一般要求如下:(1)、应按照使用地区的气温、海拔、风速、污秽以及地震等条件确定避雷器使用环境条件，并按系统的标称电压、系统最高电压、额定频率、中性点接地方式，短路电流值以及接地故障持续时间等条件确定避雷器的系统运行条件。

(2)、按照被保护的对象确定避雷器的类型。

(3)、按长期作用于避雷器上的最高电压确定避雷器的持续运行电压。

(4)、按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。

(5)、估算通过避雷器的放电电流幅值,选择避雷器的标称放电电流。

(6)、根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。

(7)、估算通过避雷器的冲击电流和能量，选择避雷器的试验电流幅值, 线路放电耐受试验等级及能量吸收能力。

(8)、按避雷器安装处最大故障电流，选择避雷器的压力释放等级。

(9)、按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。

(10)、按避雷器安装的引线拉力、风速和地震等条件，选择它的机械强度。

(11)、当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保护设备的绝缘水平等补救措施。

2.主要特性参数选择(1)、持续运行电压Uc中性点直接接地系统的相对地无间隙金属氧化物避雷器,其Uc可按不低于系统最高相电压选取。

在中性点非直接接地系统，如单相接地故障能在10s以内切除,其Uc 何按不低于选取，但由于我国大部分中性点非直接接地系统中允许带接地故障运行2h以上，因此Uc可按以下原则选取:10s及以内切除故障U。

2U132h及以上切除故障3~ 10kV 1.0~ 1.1UL, 35~ 66kV Uc2UL至于10s~2h之间，可按2h以上选取，也可参照避雷器的工频电压耐受特性曲线选取。

避雷器的安装与接地避雷器的介绍民熔氧化锌避雷器简称MOA，主要运用在电力系统中的过压保护，在正常状态下运行时，氧化锌避雷器处于绝缘状态，当受到大电压冲击时，避雷器中的阀门变成低阻状态或击穿。

能够很快的将运行电路中的过电压能量释放掉，氧化锌避雷器过电压是可以恢复的。

氧化锌避雷器介绍民熔民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型避雷器的安装位置①安装在变压器中性点接地系统中大电流接地系统中的中性点不接地变压器，为防止因断路器非同期操作，线路非全相断线，或因继电保护的原因造成中性点不接地的孤立系统带单相接地运行时，应将变压器保护间隙与避雷器并接。

中性点接有消弧线圈的变压器，如有单相进线运行的可能，也应在中性点装设避雷器。

②安装在配电变压器高压侧配电变压器高压侧应安装避雷器，其与配变并联，上端接线路，下端接地。

另外在《架空配电线路设计技术规程》的规定，避雷器装置应尽量靠近变压器安装。

避雷器培训的主要内容:避雷器的基本知识1.避雷器的分类2、各类避雷器的特点3、金属氧化物避雷器( MOA )4、氧化锌避雷器的主要电气参数5、避雷器型号说明76、氧化锌避雷器的试验一、避雷器基本知识1定义:能释放雷电或兼能释放电力系统操作过电压能量、保护电气设备免受瞬时过电压(雷电过电压、操作过电压、工频暂态过电压冲击)危害又能截断续流,不致引|起系统接地短路的电器装置。

■作用:当过电压出现时,避雷器两端子间的电压被限制在不超过规定值,使电器设备免受过电压损坏;过电压作用后,又能使系统迅速恢复正常状态，以保证系统正常供电。

避雷器对过电压的保护作用:避雷器的分类保护间隙排气式避雷器阀式避雷器普通阀式避雷器磁吹式避雷器金属氧化物避雷器( MOA )保护间隙保护间隙由两个间隙(即主间隙和辅间隙)组成,常用的角型间隙与保护设备并联的排气式避雷器也称管型避雷器,实质上是- -种具有一种具有较高熄弧能力的保护间隙。

阀式避雷器阀式避雷器的基本元件为间隙和非线性电阻(又称.阀片)串联。

四、 3、各种类型的避雷器、保护间隙和排气型避雷器的伏安特性陡峭，放电色散大，而普通变压器和其他设备绝缘的冲击放电特性相对平缓，不能很好地配合。

五、运行后，工作母线直接接地，形成高振幅的截止波，危及变压器的纵向绝缘。

六、阀式避雷器的缺点是普通型没有强制灭弧措施，阀片热容量有限，不能长期承受过电压冲击电流的影响。

七、磁吹式流量大，但阀阻力非线性系数高。

八、金属氧化物避雷器（MOA）的核心部件是ZnO阀，具有理想的非线性伏安特性。

氧化锌避雷器具有残压低、响应时间快、陡波特性平缓、动作负荷轻、抗重复动作能力强等优点流量大，性能稳定，抗老化能力强。

结构简单，体积小，易于批量生产，成本低5、氧化锌避雷器的主要电气参数额定电压（UR）适用于避雷器端子间工频电压的最大有效值。

按此电压设计的避雷器，可在规定的动作负荷试验中临时确定过电压下的正确动作。

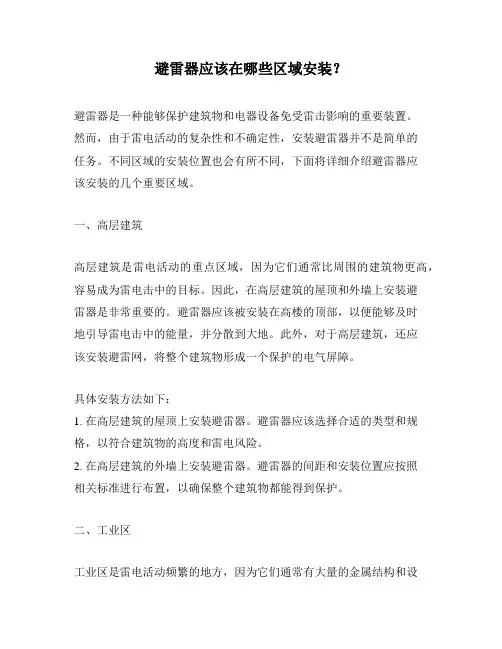

避雷器应该在哪些区域安装？避雷器是一种能够保护建筑物和电器设备免受雷击影响的重要装置。

然而，由于雷电活动的复杂性和不确定性，安装避雷器并不是简单的任务。

不同区域的安装位置也会有所不同，下面将详细介绍避雷器应该安装的几个重要区域。

一、高层建筑高层建筑是雷电活动的重点区域，因为它们通常比周围的建筑物更高，容易成为雷电击中的目标。

因此，在高层建筑的屋顶和外墙上安装避雷器是非常重要的。

避雷器应该被安装在高楼的顶部，以便能够及时地引导雷电击中的能量，并分散到大地。

此外，对于高层建筑，还应该安装避雷网，将整个建筑物形成一个保护的电气屏障。

具体安装方法如下：1. 在高层建筑的屋顶上安装避雷器。

避雷器应该选择合适的类型和规格，以符合建筑物的高度和雷电风险。

2. 在高层建筑的外墙上安装避雷器。

避雷器的间距和安装位置应按照相关标准进行布置，以确保整个建筑物都能得到保护。

二、工业区工业区是雷电活动频繁的地方，因为它们通常有大量的金属结构和设备，这些结构和设备容易成为雷电击中的目标。

因此，在工业区内，应该广泛地安装避雷器，以提供全面的保护。

具体安装方法如下：1. 在工业区的建筑物上安装避雷器。

避雷器应该安装在建筑物的高处，以便能够吸引和分散雷电击中的能量。

2. 在工业区的设备和机械上安装避雷器。

这些设备通常包含大量的电子元件和导体，容易受到雷击的影响。

对于重要的设备，可以采用直接连接避雷器的方式，以提供更好的保护。

三、住宅区雷电对住宅区的影响虽然没有高层建筑和工业区那么严重，但也需要一定的防护措施。

在住宅区安装避雷器可以减少雷电对建筑物和电器设备的破坏，降低潜在的安全风险。

具体安装方法如下：1. 在住宅区的屋顶上安装避雷器。

避雷器应该选择适合住宅区的类型和规格，以提供良好的保护效果。

2. 在住宅区的电气设备和电器上安装避雷器。

这些设备通常比较敏感，容易受到雷电击中的影响。

通过安装避雷器，可以有效地降低雷电风险。

总结起来，避雷器的安装应该根据不同区域的特点和需求来进行。

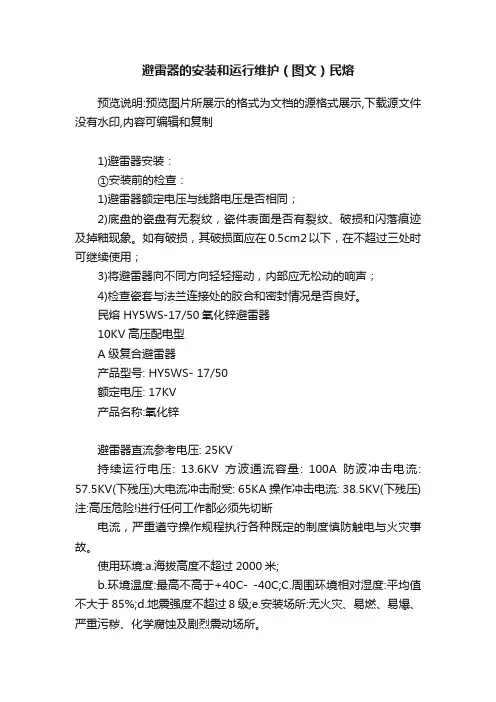

避雷器的安装和运行维护（图文）民熔预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制1)避雷器安装：①安装前的检查：1)避雷器额定电压与线路电压是否相同；2)底盘的瓷盘有无裂纹，瓷件表面是否有裂纹、破损和闪落痕迹及掉釉现象。

如有破损，其破损面应在0.5cm2以下，在不超过三处时可继续使用；3)将避雷器向不同方向轻轻摇动，内部应无松动的响声；4)检查瓷套与法兰连接处的胶合和密封情况是否良好。

民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用②电气试验： 1)绝缘电阻，用2500V兆欧表测量绝缘电阻，与同类避雷器试验值进行比较，绝缘电阻值应未有明显变化；2)工频击穿电压试验，FS型避雷器工频放电电压标准：额定电压为3kV、6kV、10kV时；新装和大修后的避雷器为9～11kV、16～19kV、27～30kV；运行中的避雷器为8～12kV、15～21kV、23～33kV； 3)FZ型避雷器一般可不做工频放电试验，但要做避雷器泄漏电流测量。

民熔HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型③安装要求：1)避雷器应垂直安装，倾斜不得大于15°。

河间市山石电器有限公司 HeJianShi rock electrical appliances Co., LTD第 1 页 避雷器安装在熔断器的上侧好 目前，人们普遍认为避雷器安装在熔断器下侧较为适宜，在《浙江省农村低压电力设施装置标准》Q ／zDJ01—1998的3．1．4—d 中规定：配电变压器10kV 侧应装设避雷器，安装位置应尽量靠近变压器，宜装设在熔断器负荷侧。

总体来说，认为避雷器应安装在熔断器下侧的理由有三点：①避雷器与被保护设备间的电气距离越近，在避雷器放电时，加在变压器上的残余电压就越低，以提高配变的耐雷水平；②避雷器预防性试验时，就不需要把配电线路停电，只要拉开配变台架熔断器即可进行作业，从而保持其它负荷供电的连续性；③避雷器发生单相接地或二相接地短路故障时，便于查找故障：当避雷器发生单相接地故障时，在变压器中性点不接地系统中，熔断器熔丝不会熔断，可逐个拉开台架熔断器查找，比较方便；若两相避雷器发生接地故障，则会迫使熔断器熔丝熔断，从而切除故障。

但是，近年来，随着对配变运行安全性、可靠性要求的提高，我局和许多地区一样，对配变装置进行了技术改造。

目前，我局对新增或改造的室外配变作如下规定：所有室外配变(容量在400kVA 及以下)，一律采用双杆式安装：配变台架跌落式熔断器至配变高压接线柱的引线，必须使用高压绝缘导线，型号为JKLYJ —10—50；配变低压接线端至多功能配电河间市山石电器有限公司 HeJianShi rock electrical appliances Co., LTD第 2 页 柜及配电柜引上至低压架空导线的引线均采用低压电缆；避雷器采用氧化锌避雷器，安装在跌落式熔断器的上侧；配变高低压接线端均采用硅橡胶绝缘护套密封。

这样一来，整个变台从台架跌落式熔断器下桩头以下，无外表带电处，使外露带电点至地面的距离增至5m 以上，万一有杂物或人员不小心触及配变，也不会引起配电事故或人身伤亡事故。

避雷器避雷器安装位置的讨论直接在门口安装避雷器，非常读者，引导网络工作保护避雷器是一种保护装置，它释放电压能量以限制电压的振幅。

张力防雷罩在使用时靠近受保护的设备，并与之平行安装。

并且通常无法进入（“最大限度地通过微型安全级的泄漏电流”），当施加在防雷面板上的电压达到防雷面板的操作电压时，引导防雷面板，从而将能量从电压中释放出来，并将过电压限制在一定水平上，并且保护防雷面板的操作电压。

绝缘执行部分：APR当电压能量释放时，避雷器恢复到原来的状态。

（一）安装避雷针的要求，摘自《中国电力百科全书》第二版，第三卷，金伯利管理局的有关条例和10千伏电力网及以下网络的运作标准：11.1.矿井起爆装置，如封闭装置和分配器室的输入和输出杆，分配器变压器的高压和低压两侧，电缆头，柱断路器，负载开关，中继器，段段，电荷蹄、电容器、柱式测量盒、10千伏电缆、输入线和输入线出口与高压空气电线连接的长度大于50米的电缆，应在两端安装防雷罩。

长度小于50米的电缆可安装在电缆线的端部之一。

转换防护装置应在地雷季节之前投入使用。

金华电力局安装和接收10千伏及以下配电设备的标准9.1高负载显示器、10千伏测量盒、电容器和频繁撞击塔应配备防雷接地设施。

9.8装有电缆头的杆应安装在电缆头附近。

对不合理安装避雷器位置的分析（五）、（……）安装避雷针的要求符合保护电缆的《避雷针条例》的要求，但空运线路上有一条雷流通过克，接着是避雷针的排放回路，安装在电缆和装甲车之间的电缆，虽然符合协议的要求，但保护电缆，对电缆的入侵具有极大的不利影响。

雷声雷雷从避雷针中循环，因此很容易照明、烧毁或去除。

这使得操作者能够在闪电日处理经常发生的事故。

将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。

2、10kV电缆出线( 电缆负荷开关)避雷器安装图(图3)。

该避雷器的安装,虽防止架空线路雷电流对负荷开关和电缆的入侵，但存在雷电流经过负荷开关入地，如果负荷开关在分闸状态，雷电流将无处泻放，有可能将开关绝缘击穿(波的反射-雷电压幅值蠱加，发生在开关的一侧),如将避雷器安装在负荷开关的架空线路侧，即达到保护要求，又不会存在上述问题(不需考虑电缆侧的来雷,电缆另一侧有防雷保护措施)。

避雷器的参数、作用、原理和结构避雷器避雷器是保证电力系统安全运行的重要保护设备之一，主要用于限制由线路传来的雷电过电压或由操作引起的内部过电压。

一旦出现不正常电压，避雷器产生作用，起到保护作用。

氧化锌避雷器是在20世纪70年代出现的--种新型避雷器,它具有无间隙、无续流、残压低等优点。

已经成为取代阀型避雷器、磁吹阀式避雷器的新一-代产品，在电力系统广泛使用。

陶瓷绝缘避雷器复合绝缘避雷器避雷器型号意义避雷器的主要性能参数及代表意义避雷器的铭牌意义避雷器的基本要求为了可靠地保护电气设备，使电力系统安全运行，需满足以下要求:避雷器的伏秒特性与被保护设备的伏秒性要正确配合，即避雷器的冲击放电电压任何时刻都要低于被保护设备的冲击电压。

避雷器的伏安型与被保护的电气设备的伏安型要正确配合,即避雷器动作后的残压要比被保护设备通过同样电流时所能耐受的电压低。

避雷器的灭弧电压与安装地点的最高工频电压要正确的配合，使在系统发生- -相接地的故障情况下，避雷器也能可靠地熄灭工频续流电弧，从而避免避雷器发生爆炸。

当过电压超过一-定值时，避雷器产生放电动作，将导线直接或经电阻接地，以限制过电压。

过电压过电压的定义、分类及危害(1) 什么是过电压?在电力系统正常运行时，电气设备的绝缘处于电网的额定电压下，由于雷击、操作、故障或参数配合不当等原因，电力系统中某些部分的电压可能升高，有时会大大超过正常状态下数值，此种电压升高称为过电压。

过电压过电压类型及危害(2)过电压的分类过电压主要分为内部过电压和大气过电压。

内部过电压:由于操作(合闸、拉闸)，事故(接地、短路、断线等)或其他原因，引起电力系统的状态发生突然变化，从一种稳态转变为另-种稳态的过渡过程，这个过程中可能产生对系统有危险的过电压。

这些过电压是系统内部电磁能的振荡和积聚引起的称为内部过电压。

内部过电压可分为工频过电压、操作过电压、谐振过电压。

大气过电压:是由于雷雨季节空中出现雷云时，雷云带有的电荷，对大地及地面上的一些导电物体都有的静电感应，使地面和附近输电线路感应出异种电荷，并由雷云电荷束缚着被感应的异种电荷。

避雷器避雷器的工作原理:基于电弧放电技术，当电极间的电压达到一定程度时，击穿空气电弧在电极上进行放电。

避雷器牌子推荐：民熔电气优点:放电能力强，通流量大(可以达到100KA) 漏电流小，热稳定性好缺点:残压高，反映时间慢，存在续流工艺特点:由于金属电极在放电时承受较大电流，所以容易造成金属的升华，使放电腔内形成金属镀膜影响避雷器的启动和正常使用。

放电电极的生产主要还是集中在国外一些避雷器生产企业，，电极的主要成分是钨金属的合金。

工程应用:该种结构的避雷器主要应用在电源系统做B级避雷器使用。

但由于避雷器自身的原因容易引起火灾，避雷器动作后(飞出)脱离配电盘等事故。

根据型号的不同适合与各种配电制式。

工程安装时一定要考虑安装距离，避免引起不必要的损失和事故。

密闭式间隙避雷器现在国内市场有一种多层石墨间隙避雷器，这种避雷器主要利用的是多层间隙连续放电，每层放电间隙相互绝缘，这种叠层技术不仅解决了续流问题而且是逐层放电，无形中增大了产品自身的通流能力。

优点:放电电流大测试最大50KA (实际测量值)漏电流小无续流、无电弧、外泻热稳定性好缺点:残压高，反映时间慢工艺特点:石墨为主要材料，产品内采用全铜包被解决了避雷器在放电时的散热问题，不存在后续电流问题，最大的特点是没有电弧的产生，且残压与开放式间隙避雷器比较要低很多。

工程应用:该种避雷器应用在各种B、c类场合，与开放式间隙比较不用考虑电弧问题。

根据型号的不同该种产品适合与各种配电制式。

开放式放电管避雷器开放式放电管避雷器，实质与开放式间隙避雷器是一样的产品，都属于空气放电器。

但是与间隙放电器比较它的通流能力就降了一个等级。

优点:体积小通流能力强(10-15KA) 漏电流小无电弧喷泻缺点:残压较高有续流产品一致性差(启动电压、残压)反映时间慢。

密闭式气体放电管密闭式气体放电管也叫惰性气体放电管，主要是内部充盈了惰性气体，放电方式是气体放电，靠击穿气体来起到一次性泄放电流的目的。

避雷器原理定义避雷器:用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流赋值的一种电器。

避雷器有时也称为过电压保护器，过电压限制器。

适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。

适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。

特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。

本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。

在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压分类避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。

避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。

每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。

影响避雷器连接在电缆和地面之间，通常与受保护设备并联。

避雷器能有效地保护通信设备。

当电压异常时，避雷器动作并起保护作用。

当通信电缆或设备在正常工作电压下工作时，避雷器不工作，视为对地开路。

一旦出现高压并危及被保护设备的绝缘，避雷器将立即动作，将高压冲击电流引至地面，从而限制电压幅值，保护通信电缆和设备的绝缘。

当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。

因此，避雷器的主要功能是通过并联放电间隙或非线性电阻降低被保护设备的电压，保护通信线路和设备。

避雷器不仅可以用来保护雷电引起的高压，还可以用来保护运行中的高压。

避雷器的作用是保护电力系统中各种电气设备免受避雷器式电压、操作过电压、工频暂态过电压的冲击和损坏。

避雷器主要有保护间隙避雷器、阀式避雷器和氧化锌避雷器。

避雷器避雷器安装位置的探讨本文是关于避雷门的安装，很有读者，指导配电网的工作。

八负做好防雷工作护理工作。

2、避雷器的作用是释放过电压能量，限制过电压幅值的保护装置。

使用时，避雷器安装在受保护设备附近，与受保护设备平行。

正常情况下，避雷器不导电（最多只能流过微安级的泄漏电流）。

当作用在避雷器上的电压达到避雷器的动作电压时，避雷器通过大电流传导、释放过电压能量，并将过电压限制在一定水平，以保护设备绝缘。

释放过电压能量后，避雷器恢复到原来的状态。

-（一）《中国电力百科全书》第三卷《输变电》第三卷避雷器安装要求，金华电业一局相关规定要求，金华电业局10kV及以下配电网运行标准11.1开关站、配电室进出线杆、配电变压器高低压侧、线路电缆头、柱式断路器、负荷开关、重合闸、分段器、负荷开关、电容器、列式计量箱、10kV电缆配电箱等的进、出线杆均应装设避雷器，等与高压架空电力线路连接的电缆长度大于50米的两端应装设避雷器；长度不超过50米的电缆可安装在线路改造的一端。

避雷器应在雷雨季节前投入使用。

2金华电业局10kV及以下配电网装置安装验收标准对避雷器的安装有要求9.1变电所出线杆、配电变压器10kV侧、0.4kV或0.22kv及以下侧、线路电缆头、杆塔开关或杆、负荷开关、10kV计量箱、电容器、常遭雷击的杆塔等均应设置防雷接地设施。

9.8有电缆头的电杆，避雷器应安装在靠近电缆头的地方。

4、避雷器1安装位置不合理分析及10kV线路分支（电缆）安装位置图（避雷器安装在灵科下桩头侧）5（图1）避雷器的安装要求符合避雷器规范的要求，能保护电缆。

然而，在架空线路上有雷击电流通过凌克，然后进入避雷器的放电回路。

避雷器安装在凌克与电缆电气连接之间。

虽然符合规程要求，保护了电缆，但在雷波侵入过程中，雷击通过凌克从避雷器进入地面，对玲科非常不利，易发生闪络、烧伤或跳闸，这使得操作人员在闪电天频繁地处理事故。

将避雷器安装在令克的架空线路侧，即起到防雷作用，又降低了令克的故障<图2)。

避雷器避雷器介绍氧化锌产品介绍民熔氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器产品型号: HY5WS- 17/50 额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV 方波通流容量: 100A防波冲击电流: 57.5KV(下残压) 大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。

使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。

体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型在实际安装避雷器时，有安装于跌落保险上侧和跌落保险下侧两种方法。

将避雷器安装在跌落保险上侧，是否会削弱对配变的防雷保护？经过多年的运行经验，避雷器安装在跌落保险下侧还是跌落保险上侧，防雷效果是一样的，现均未发生由于避雷器安装的位置不一样引起雷击配变的事故。

另外在《架空配电线路设计技术规程》的规定，防雷装置应尽量靠近变压器安装。

一般认为距离不超过10m即可。

所有特殊变压器用户均采用高压计量箱。

计量箱一般安装在坠落保险的上方。

在实际运行中，避雷器安装在高压计量箱的上方，即要安装高压计量箱的用户必须安装一组隔离开关，然后通过计量箱进行坠落保险。

隔离开关的安装解决了安装在跌落保险上侧所带来的问题。

当一台变压器的避雷器发生故障或检修时，只需切断一台变压器的电源，就可以减少全线停电次数。

同时发生单相接地或相间短路时，可以减少故障查找和处理的时间。

避雷器配变避雷器安装和运行管理中存在的问题较多，用户烧毁变压器、炸裂避雷器等事故时有发生。

长期以来，避雷器安装在配变高压熔丝上侧为多，根据运行对比，这种安装法不太合理。

一、避雷器安装选购避雷器就来民熔电气存在问题及处理避雷器一般安装在高压熔丝上侧，按规程规定：“变台底座离地面高度不得小于2.5m。

”这样在避雷器损坏或造成接地、短路、校验更换时，需要整条10kV线路停电，且不利于装、拆。

另外，避雷器的接地引线离地面过长，不符合有关技术要求。

鉴于以上问题，我们对配变避雷器的安装位置进行了改变，把它安装在了高压熔丝的下侧。

这样既不影响避雷器的保护效果和范围，又有利于避雷器的正常装拆，减少了全线路停电的次数。

同时，当避雷器性能下降遭雷电后，通过工频续流增加，必然导致避雷器自身故障，配变熔丝熔断，起到隔离故障点的作用，减少线路单相接地或短路跳闸的机会，提高供电可靠率。

安装注意事项避雷器的安装点距熔丝应大于0.7m，以保证检修时满足《电业安全工作规程》中规定的安全距离。

避雷器的引线长度应尽可能短，并接触可靠。

导线应选用35～50mm2的黑胶线，减小引线电抗，降低残压。

避雷器距离变压器应大于2m，增加电线上的电感，提高变压器的相对耐雷水平。

避雷器拆下再安装时，不能用铁丝、导线等绑扎，而应重新用专用夹具安好，以防爬电现象发生。

另外，避雷器的引下线一定要接好，并绑扎在横担、电杆上，以防止避雷器爆炸时引起接地、短路或损坏变压器的事故。

二、避雷器运行中存在的问题2.1由于损坏、击穿、锈蚀不易安装，资金来源及费用负担困难，加之村电工的责任心不强，存在侥幸心理等因素，不能及时安装、补充，客观上导致避雷器安装率偏低和安装数量不足。

2.2由于避雷器定期校验工作量大，相当数量的避雷器多年未校验，形成失去作用的避雷器仍在网上运行。

2.3由于施工、安装、维护人员责任心不强，运行中大多数避雷器具有松动、倾斜，以及安装位置错误、引线脱落等多种异常情况。

避雷器设备方位的挑选
在实习设备避雷器时，有设备于下跌稳妥上侧和下跌稳妥下侧两种办法。

将避雷器设备鄙人跌稳妥上侧，是不是会削弱对配变的防雷维护？通过多年的工作履历，避雷器设备鄙人跌稳妥下侧仍是下跌稳妥上侧，防雷作用是相同的，现均未发作因为避雷器设备的方位纷歧样致使雷击配变的事端。

别的在《架空配电线路计划技能规程》的规矩，防雷设备应尽量挨近变压器设备。

通常以为间隔不跨过10m即可。

这些年供电有些为了便于处理，对悉数专用变压器用户悉数选用高压计量箱设备。

通常计量箱均设备鄙人跌稳妥的上侧。

在现场实习操作中，将避雷器设备在高压计量箱上侧，即选用对将设备高压计量箱的用户必定要设备一组隔脱离关，然后经计量箱到下跌稳妥的设备办法。

加装隔脱离关，就处理了设备鄙人跌稳妥上侧带来的疑问。

一台变压器的避雷器发作缺点或修补，只需将单台变压器停电即可，削减了整条线路停电次数。

一同发作单相接地或相间短路时，可削减缺点查找及处理时刻。

据此以为避雷器设备方位应按现场设备的电气设备来判定。

城区变压器通常都设备有隔脱离关，并有高压计量箱的避雷器，设备鄙人
跌稳妥上侧较好。

城郊变压器没有设备隔脱离关的应将避雷器设备鄙人跌稳妥下侧较为好。
