简单dsp设置方法
简单dsp设置方法简介数字信号处理（DSP）是指通过对信号进行数学运算和数字滤波等处理，改变信号的特性或提取信号中的有用信息的一种技术。
目前，DSP广泛应用于音频、图像、视频等领域。
本文将介绍一些简单的DSP 设置方法，帮助初学者更好地理解和使用DSP。
DSP 设置的基本步骤在开始介绍具体的DSP 设置方法之前，先了解一下DSP 设置的基本步骤：1. 设定DSP 硬件参数：包括采样率、量化位数、输入输出通道等，根据具体设备的功能进行设置。
2. 选择合适的DSP 算法：根据需要处理的信号类型和要实现的功能，选择适合的DSP 算法。
3. 设置算法参数：根据具体需求，设置相应的算法参数，如滤波器的截止频率、增益等。
4. 调试和优化：通过实时观察输出信号，并根据需要微调参数，直至满足预期要求。
DSP 设置方法1. 信号采样率设置选择合适的采样率对于DSP 处理非常重要。
通常情况下，采样率需要满足奈奎斯特采样定理，即采样率要大于信号中最高频率的两倍。
一般来说，音频信号的采样率为44.1kHz，视频信号的采样率为25Hz或30Hz。
2. 声音增强设置声音增强是DSP 中常见的应用之一，例如提高音量、音频均衡器等。
对于提高音量，可以通过调节增益参数实现。
对于音频均衡器，可以通过设置不同频段的增益来调节各频段的音量。
3. 滤波器设置滤波器是DSP 中常用的功能之一，它可以过滤掉不需要的频率分量或波形。
常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器等。
设置滤波器时需要注意截止频率和增益等参数的选择。
4. 噪声消除设置噪声消除是DSP 中常见的应用之一，它可以从输入信号中过滤掉噪声成分，使输出信号更加清晰。
常用的噪声消除方法包括降噪滤波器、自适应滤波器等。
设置噪声消除参数时需要注意选择合适的降噪程度和稳定性。
5. 实时音频处理设置实时音频处理是DSP 中非常常见的应用之一，例如实时音频特效、音频降噪等。
在进行实时音频处理时，需要注意控制延迟，否则会造成明显的声音延迟。
DSP入门教程(非常经典)
2)对于 C3x 系列： 硬件等待信号为/RDY，低电平是不等待。 软件等待由总线控制寄 存器 中的 SWW 和 WTCNY 决定，可以加入最多 7 个等待，但等待是不分段的，除 了片内之外 全空间有效。
3)对于 C5000 系列： 硬件等待信号为 READY，高电平时不等待。 软件等待由 SWWCR 和 SWWSR 寄存器决定，可以加入最多 14 个等待。其中程序存储器、控制程序存储器和 数据 存储器及 I/O 可以分别设置。
4）地址译码、IO 扩展等用 CPLD 或者 FPGA 来做，将 DSP 的地址线、数据线、控制信 号 线如 IS/PS/DS 等都引进去有利于调试
5、如何高效开始 TI DSP 的软件开发 如果你不是纯做算法，而是在一个目标版上进行开发， 需要使用 DSP 的片上外设，需要控 制片外接口电路，那么建议在写程序前先好好将这个目标 版的电路设计搞清楚。最重要的是 程序、数据、I/O 空间的译码。不管是否纯做算法还是软硬结合， DSP 的 CPU,memory,program memory addressing, data mem.ory addressing 的资料都需要看.
1）看 CCS 的使用指南
2）明白 CMD 文件的编写
3）明白中断向量表文件的编写，并定位在正确的地方
4）运行一个纯 simulator 的程序，了解 CCS 的各个操作
5）到 TI 网站下相关的源码，参考源码的结构进行编程
6）不论是 C 编程还是 ASM 编程，模块化是必须的
6、选择 C 还是选择 ASM 进行编程 记住一条原则，TI 的工程师在不断改进 CCS 的 C 程序优化编译器，现在 C 优化的效率可 达 到手工汇编的 90％甚至更高。当然有的时候如果计算能力和内存资源是瓶颈，ASM 还 是有 优势，比如 G.729 编解码。但是针对一般的应用开发，C 是最好的选择。 新手编程则选择 C 和汇编混合编程更有利一些
3)对于 C5000 系列： 硬件等待信号为 READY，高电平时不等待。 软件等待由 SWWCR 和 SWWSR 寄存器决定，可以加入最多 14 个等待。其中程序存储器、控制程序存储器和 数据 存储器及 I/O 可以分别设置。
4）地址译码、IO 扩展等用 CPLD 或者 FPGA 来做，将 DSP 的地址线、数据线、控制信 号 线如 IS/PS/DS 等都引进去有利于调试
5、如何高效开始 TI DSP 的软件开发 如果你不是纯做算法，而是在一个目标版上进行开发， 需要使用 DSP 的片上外设，需要控 制片外接口电路，那么建议在写程序前先好好将这个目标 版的电路设计搞清楚。最重要的是 程序、数据、I/O 空间的译码。不管是否纯做算法还是软硬结合， DSP 的 CPU,memory,program memory addressing, data mem.ory addressing 的资料都需要看.
1）看 CCS 的使用指南
2）明白 CMD 文件的编写
3）明白中断向量表文件的编写，并定位在正确的地方
4）运行一个纯 simulator 的程序，了解 CCS 的各个操作
5）到 TI 网站下相关的源码，参考源码的结构进行编程
6）不论是 C 编程还是 ASM 编程，模块化是必须的
6、选择 C 还是选择 ASM 进行编程 记住一条原则，TI 的工程师在不断改进 CCS 的 C 程序优化编译器，现在 C 优化的效率可 达 到手工汇编的 90％甚至更高。当然有的时候如果计算能力和内存资源是瓶颈，ASM 还 是有 优势，比如 G.729 编解码。但是针对一般的应用开发，C 是最好的选择。 新手编程则选择 C 和汇编混合编程更有利一些
DSP_入门教程
DSP_入门教程DSP（Digital Signal Processing）是数字信号处理的缩写，它是利用数字技术对信号进行处理的一种方法。
在现代工程中，DSP技术广泛应用于各种领域，如音频处理、图像处理、通信系统等。
下面将为大家介绍DSP的基本概念和入门教程。
首先，我们来了解一下什么是数字信号处理（DSP）。
数字信号是指连续信号经过采样和量化处理后得到的离散数值序列，而数字信号处理就是在这个离散序列上进行一系列数学运算和算法处理的过程。
DSP可以通过数字滤波、傅里叶变换、时域分析等方法对信号进行处理，使其具备滤波、降噪、压缩等功能。
要学习DSP，首先需要了解一些基本概念。
首先是采样和量化。
采样是指将连续信号在时间上进行离散化，即以一定的时间间隔对信号进行观测，得到一系列的采样值。
量化是指将采样得到的连续幅度值转换为离散幅度值的过程。
采样和量化是将连续信号转换为离散信号的关键步骤。
接下来是数字滤波。
数字滤波是指在离散时域或频域上进行滤波操作。
常见的数字滤波器有低通滤波器、高通滤波器、带通滤波器等。
数字滤波可以用于信号去噪、提取感兴趣的频率成分、改善信号质量等。
另外，我们还需要了解一些基本的数学运算和算法。
傅里叶变换是一种重要的信号处理方法，可以将时域信号转换为频域信号，从而分析信号的频谱特性。
在DSP中，快速傅里叶变换（FFT）是一种常用的算法，可用于高效计算傅里叶变换。
此外，数字信号处理还涉及到一些常见的算法，如卷积、相关、自相关、互相关等。
这些算法可以用于信号的滤波、特征提取、模式识别等任务。
要学习DSP，可以首先通过学习相关的数学知识打好基础。
掌握离散数学、线性代数、复变函数等基本概念，对于理解和应用DSP技术非常重要。
其次，可以学习一些基本的DSP算法和工具。
如学习使用MATLAB软件进行信号处理，掌握常用的DSP函数和工具箱，进行信号的滤波、频谱分析等操作。
另外，可以学习一些经典的DSP案例和应用。
手把手教你学DSP-2812
第一章如何开始DSP的学习和开发DSP是Digital Signal Processing的缩写，同时也是Digital Signal Processor的缩写。
它采用哈佛结构即数据空间和存储空间是分开的，通过独立的数据总线在程序空间和数据空间同时访问。
DSP的优势是其强大的数据处理能力和较高的运行速度，所以多用于数据处理，例如加密/解密、调制/解调等。
值得一提的是，TI公司的C2000系列的DSP除了具有强大的运算能力外，也是控制领域的佼佼者。
MCU：采用冯诺依曼结构，数据空间和存储空间共用一个存储空间，通过一组总线（地址总线和数据总线）连接到CPU。
MCU的价格便宜。
ARM是Adnanced RISC（精简指令集）Machines的缩写，是面向低预算市场的RISC微处理器。
它具有较强的事务管理功能，适合用来跑跑界面、操作系统等，其优势主体体现在控制方面，像手持设备90%左右的市场份额均被其占有。
FPGA是Field Programmable Gate Array（现场可编程逻辑门阵列），它是在PAL、GAL、PLD等可编程器件的基础上进一步发展的产物，是专用集成电路中集成度最高的一种。
FPGA适合用来开发数字电路，但是FPGA的价格通常比较昂贵，这是限制其应用的原因。
TMS320C2000系列，面向数字控制、运动控制领域，主要包括：TMS320C24xx/TSM320F24xx，TMS320C28xx/TMS320F28xx等。
使用较多的定点芯片是TMS320F2407、TMS320F2812、TMS320F2808和浮点芯片TMS320F2812（应用最广泛）。
TMS320C5000系列，面向低功耗、手持设备、无线终端应用领域。
TMS320C6000系列，面向高性能、多功能、复杂应用领域。
DSP开发的软件环境：CCS（Code Composer Studio）。
硬件环境是仿真器和开发板或目标板。
《DSP教程》课件
数字信号处理可以应用于控制系统的故障诊断和预测，提高系统的可靠性和安全性。
PART SEVEN
介绍了数字信号处理的基本原理和应用领域
介绍了数字信和研究方向
总结了数字信号处理中的常见算法和实现方法
更高性能：DSP芯片的性能将不断提高，以满足更高要求的应用需求。
更广泛的应用领域：DSP技术将应用于更多的领域，如通信、医疗、工业自动化等。
更先进的算法：DSP技术将采用更先进的算法，以提高处理速度和准确性。
更集成化的设计：DSP芯片将集成更多的功能，如内存、接口等，以提高系统的集成度和可靠性。
汇报人：
采样：将连续时间信号转换为离散时间信号的过程
量化：将连续幅度的模拟信号转换为离散幅度等级的数字信号的过程
开方：将一个数字信号的开方值作为新的信号
对数：将一个数字信号的对数值作为新的信号
加法：将两个数字信号相加，得到新的信号
平方：将一个数字信号的平方值作为新的信号
指数：将一个数字信号的指数值作为新的信号
TMS320C2000系列：高性能、低功耗的DSP芯片，适用于工业控制、通信等领域
TMS320C5000系列：高性能、高集成度的DSP芯片，适用于音频处理、图像处理等领域
TMS320C6000系列：高性能、高集成度的DSP芯片，适用于视频处理、通信等领域
TI公司的TMS320系列
Xilinx公司的Zynq系列
控制领域：如电机控制、机器人控制等
医疗领域：如医疗影像处理、医疗信号处理等
掌握DSP的基本原理和操作方法
提高DSP的应用能力和实践技能
培养DSP的创新思维和解决问题的能力
为未来的DSP研究和开发打下坚实的基础
PART TWO
添加标题
PART SEVEN
介绍了数字信号处理的基本原理和应用领域
介绍了数字信和研究方向
总结了数字信号处理中的常见算法和实现方法
更高性能：DSP芯片的性能将不断提高，以满足更高要求的应用需求。
更广泛的应用领域：DSP技术将应用于更多的领域，如通信、医疗、工业自动化等。
更先进的算法：DSP技术将采用更先进的算法，以提高处理速度和准确性。
更集成化的设计：DSP芯片将集成更多的功能，如内存、接口等，以提高系统的集成度和可靠性。
汇报人：
采样：将连续时间信号转换为离散时间信号的过程
量化：将连续幅度的模拟信号转换为离散幅度等级的数字信号的过程
开方：将一个数字信号的开方值作为新的信号
对数：将一个数字信号的对数值作为新的信号
加法：将两个数字信号相加，得到新的信号
平方：将一个数字信号的平方值作为新的信号
指数：将一个数字信号的指数值作为新的信号
TMS320C2000系列：高性能、低功耗的DSP芯片，适用于工业控制、通信等领域
TMS320C5000系列：高性能、高集成度的DSP芯片，适用于音频处理、图像处理等领域
TMS320C6000系列：高性能、高集成度的DSP芯片，适用于视频处理、通信等领域
TI公司的TMS320系列
Xilinx公司的Zynq系列
控制领域：如电机控制、机器人控制等
医疗领域：如医疗影像处理、医疗信号处理等
掌握DSP的基本原理和操作方法
提高DSP的应用能力和实践技能
培养DSP的创新思维和解决问题的能力
为未来的DSP研究和开发打下坚实的基础
PART TWO
添加标题
DSP入门

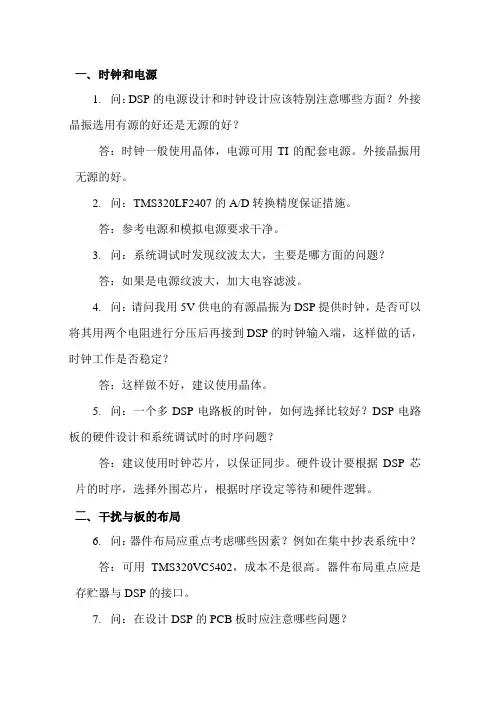

一、时钟和电源1.问：DSP的电源设计和时钟设计应该特别注意哪些方面？外接晶振选用有源的好还是无源的好？答：时钟一般使用晶体，电源可用TI的配套电源。
外接晶振用无源的好。
2.问：TMS320LF2407的A/D转换精度保证措施。
答：参考电源和模拟电源要求干净。
3.问：系统调试时发现纹波太大，主要是哪方面的问题？答：如果是电源纹波大，加大电容滤波。
4.问：请问我用5V供电的有源晶振为DSP提供时钟，是否可以将其用两个电阻进行分压后再接到DSP的时钟输入端，这样做的话，时钟工作是否稳定？答：这样做不好，建议使用晶体。
5.问：一个多DSP电路板的时钟，如何选择比较好？DSP电路板的硬件设计和系统调试时的时序问题？答：建议使用时钟芯片，以保证同步。
硬件设计要根据DSP芯片的时序，选择外围芯片，根据时序设定等待和硬件逻辑。
二、干扰与板的布局6.问：器件布局应重点考虑哪些因素？例如在集中抄表系统中？答：可用TMS320VC5402，成本不是很高。
器件布局重点应是存贮器与DSP的接口。
7.问：在设计DSP的PCB板时应注意哪些问题？答：1.电源的布置;2.时钟的布置;3.电容的布置;4.终端电路;5.数字同模拟的布置。
8.问：请问DSP在与前向通道(比如说AD)接口的时候，布线过程中要注意哪些问题，以保证AD采样的稳定性？答：模拟地和数字地分开，但在一点接地。
9.问：DSP主板设计的一般步骤是什么？需要特别注意的问题有哪些？答：1.选择芯片;2.设计时序;3.设计PCB。
最重要的是时序和布线。
10.问：在硬件设计阶段如何消除信号干扰（包括模拟信号及高频信号）？应该从那些方面着手？答：1.模拟和数字分开;2.多层板;3.电容滤波。
11.问：在电路板的设计上，如何很好的解决静电干扰问题。
答：一般情况下，机壳接大地，即能满足要求。
特殊情况下，电源输入、数字量输入串接专用的防静电器件。
12.问：DSP板的电磁兼容（EMC）设计应特别注意哪些问题?答：正确处理电源、地平面，高速的、关键的信号在源端串接端接电阻，避免信号反射。
(第一次课)DSP入门
TM
Memory Bus Peripheral Bus Peripheral Bus
12-Bit ADC Watchdog GPIO
存储器子系统
从片内RAM 和Flash 存储器上快速执行程序 从片内 100-120 MIPS（采用Flash加速技术） 150 MIPS（关键的代码在片上RAM中执行）
ΣAi×Xi 高速实时
什么是DSP 什么是
DSP: 数字信号处理器 硬件乘法器
DSP处理器 处理器
MAC指令 特殊寻址 高主频
DSP与MCU硬件结构比较 与 硬件结构比较
多总线：片内多条数据、地址和控制总线 流水线执行：多个控制和运算部件并行工作 硬件乘法器 特殊指令： MAC（乘累加指令，单周期同时完成乘法和加法运算） RPTS和RPTB（硬件判断循环边界条件，避免破坏流水线） 特殊寻址方式： 位倒序寻址（实现FFT快速倒序） 循环寻址 特殊片上外设： 软件插等待电路（便于与慢速设备接口） 数字锁相电路 PLL（有利系统稳定） 丰富片上存储器类型：RAM、ROM、Flash等 丰富片上外围电路：定时器、异步串口、同步串口、DMA控制 器、HPI接口、A/D和通用I/O口等
DMA
Peripheral Bus Peripheral Bus
Control Peripherals
PWM outputs interfaces for three 3-phase motors 6 High-resolution PWM outputs Highest-speed on-chip ADC
F280x的内部结构 的内部结构
代码安全性
32-256 KB 存储器 1236KB RAM
TMS320F280x
DSP入门教程
DSP入门教程DSP(Digital Signal Processing，数字信号处理)是一门与数字信号进行各种处理的技术与领域。
在现代科技的发展中，DSP扮演着非常重要的角色，它在通信、图像处理、音频处理、雷达系统等各个领域都有广泛的应用。
本文将为大家介绍DSP的基本概念和入门知识，并推荐一些经典的学习教材。
首先，DSP的基本原理是将信号转换为数字形式，然后利用计算机算法对数字信号进行处理。
数字信号是连续时间信号的离散化，可以通过采样和量化将连续时间信号转换为数字形式。
然后，通过各种算法对数字信号进行滤波、变换、压缩等处理，最后再将数字信号转换为模拟信号输出。
为了更好地理解DSP的原理和算法，有一些经典的教材是非常推荐的。
以下是一些经典的DSP学习教材：1.《数字信号处理（第四版）》这本教材是DSP领域里的权威之作，被广泛认为是DSP的入门经典。
书中介绍了数字信号处理的基本概念和原理，并涵盖了滤波、变换、解调等常见的DSP算法。
2.《信号与系统：连续与离散时间的综合》这本书是DSP的前身，信号与系统的经典教材之一、书中介绍了连续时间信号和离散时间信号的基本概念和特性，以及各种信号处理方法与算法。
3.《数字信号处理：实用解决方案》这本书是一本非常实践的DSP教材，通俗易懂地介绍了数字信号处理的基本理论和应用。
书中还提供了大量的MATLAB实验和示例代码，非常适合初学者上手和实践。
4.《数字信号处理和滤波》这本书介绍了数字信号处理和滤波的基本概念和原理，并通过实验和示例演示了各种滤波方法的应用。
书中的内容结构清晰，适合初学者系统地学习和理解DSP。
此外，如果你喜欢在线学习，一些在线学习平台也提供了优质的DSP 课程，如Coursera、edX、Udemy等。
这些平台上的DSP课程涵盖了从入门到高级的知识内容，配有视频讲解和练习项目，非常适合自学和深入学习。
总结起来，DSP是一门应用广泛的技术与领域，学习DSP需要掌握信号采样与量化、滤波、变换等基本概念和算法。

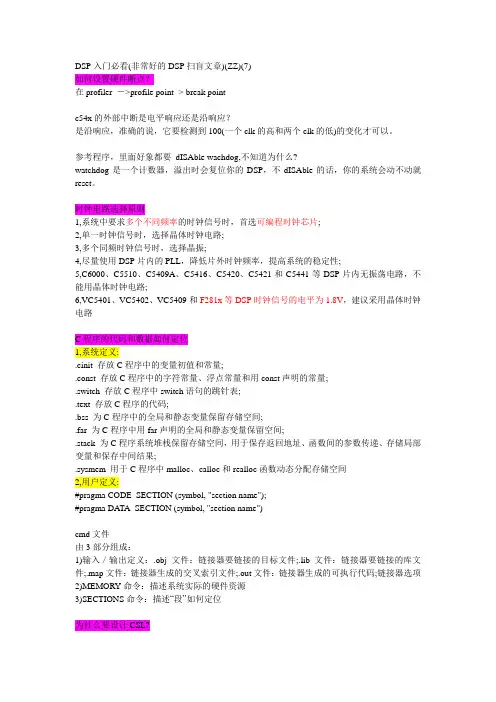

DSP入门必看(非常好的DSP扫盲文章)
DSP入门必看(非常好的DSP扫盲文章)(ZZ)(7)如何设置硬件断点？在profiler －>profile point -> break pointc54x的外部中断是电平响应还是沿响应？是沿响应，准确的说，它要检测到100(一个clk的高和两个clk的低)的变化才可以。
参考程序，里面好象都要dISAble wachdog,不知道为什么?watchdog是一个计数器，溢出时会复位你的DSP，不dISAble的话，你的系统会动不动就reset。
时钟电路选择原则1,系统中要求多个不同频率的时钟信号时，首选可编程时钟芯片;2,单一时钟信号时，选择晶体时钟电路;3,多个同频时钟信号时，选择晶振;4,尽量使用DSP片内的PLL，降低片外时钟频率，提高系统的稳定性;5,C6000、C5510、C5409A、C5416、C5420、C5421和C5441等DSP片内无振荡电路，不能用晶体时钟电路;6,VC5401、VC5402、VC5409和F281x等DSP时钟信号的电平为1.8V，建议采用晶体时钟电路C程序的代码和数据如何定位1,系统定义:.cinit 存放C程序中的变量初值和常量;.const 存放C程序中的字符常量、浮点常量和用const声明的常量;.switch 存放C程序中switch语句的跳针表;.text 存放C程序的代码;.bss 为C程序中的全局和静态变量保留存储空间;.far 为C程序中用far声明的全局和静态变量保留空间;.stack 为C程序系统堆栈保留存储空间，用于保存返回地址、函数间的参数传递、存储局部变量和保存中间结果;.sysmem 用于C程序中malloc、calloc和realloc函数动态分配存储空间2,用户定义:#pragma CODE_SECTION (symbol, "section name");#pragma DATA_SECTION (symbol, "section name")cmd文件由3部分组成：1)输入／输出定义：.obj文件：链接器要链接的目标文件;.lib文件：链接器要链接的库文件;.map文件：链接器生成的交叉索引文件;.out文件：链接器生成的可执行代码;链接器选项2)MEMORY命令：描述系统实际的硬件资源3)SECTIONS命令：描述“段”如何定位为什么要设计CSL?1,DSP片上外设种类及其应用日趋复杂2,提供一组标准的方法用于访问和控制片上外设3,免除用户编写配置和控制片上外设所必需的定义和代码什么是CSL?1,用于配置、控制和管理DSP数字信号处理片上外设2,已为C6000和C5000系列DSP设计了各自的CSL库3,CSL库函数大多数是用C语言编写的，并已对代码的大小和速度进行了优化4,CSL库是可裁剪的：即只有被使用的CSL模块才会包含进应用程序中5,CSL库是可扩展的：每个片上外设的API相互独立，增加新的API，对其他片上外设没有影响CSL的特点1,片上外设编程的标准协议：定义一组标准的APIs：函数、数据类型、宏;2,对硬件进行抽象，提取符号化的片上外设描述:定义一组宏，用于访问和建立寄存器及其域值3,基本的资源管理:对多资源的片上外设进行管理;4,已集成到DSP/BIOS中:通过图形用户接口GUI对CSL进行配置;5,使片上外设容易使用:缩短开发时间，增加可移植.为什么需要电平变换?1) DSP系统中难免存在5V/3.3V混合供电现象;2)I/O为3.3V供电的DSP，其输入信号电平不允许超过电源电压3.3V;3)5V器件输出信号高电平可达4.4V;4)长时间超常工作会损坏DSP器件;5)输出信号电平一般无需变换电平变换的方法1,总线收发器（Bus Transceiver）：常用器件：SN74LVTH245A（8位）、SN74LVTH16245A（16位）特点：3.3V供电，需进行方向控制，延迟：3.5ns，驱动：-32/64mA，输入容限：5V应用：数据、地址和控制总线的驱动2,总线开关（Bus Switch）常用器件：SN74CBTD3384（10位）、SN74CBTD16210（20位）特点：5V供电，无需方向控制延迟：0.25ns，驱动能力不增加应用：适用于信号方向灵活、且负载单一的应用，如McBSP等外设信号的电平变换3,2选1切换器（1 of 2 Multiplexer）常用器件：SN74CBT3257（4位）、SN74CBT16292（12位）特点：实现2选1，5V供电，无需方向控制延迟：0.25ns，驱动能力不增加应用：适用于多路切换信号、且要进行电平变换的应用，如双路复用的McBSP4,CPLD3.3V供电，但输入容限为5V，并且延迟较大：＞7ns，适用于少量的对延迟要求不高的输入信号5,电阻分压10KΩ和20KΩ串联分压，5V×20÷（10＋20）≈3.3V未用的输入／输出引脚的处理1,未用的输入引脚不能悬空不接，而应将它们上拉活下拉为固定的电平1)关键的控制输入引脚，如Ready、Hold等，应固定接为适当的状态,Ready引脚应固定接为有效状态,Hold引脚应固定接为无效状态2)无连接（NC）和保留（RSV）引脚,NC 引脚：除非特殊说明，这些引脚悬空不接,RSV引脚：应根据数据手册具体决定接还是不接3)非关键的输入引脚,将它们上拉或下拉为固定的电平，以降低功耗2,未用的输出引脚可以悬空不接3,未用的I/O引脚:如果确省状态为输入引脚，则作为非关键的输入引脚处理，上拉或下拉为固定的电平;如果确省状态为输出引脚，则可以悬空不接。
轻松学会DSP——第4章-TMS320C54x软件开发
汇编器对段的处理
2.2．已初始化段 已初始化段包含可执行代码或已初始化数据。
这些段的内容存储在目标文件中，加载程序 时再放到TMS320C54X存储器中。三个用于 建立初始化段的伪指令句法分别为： .text [段起点] .data [段起点] .sect “段名”[，段起点]
汇编器对段的处理
件为真时要汇编代码块。 .else — 标志若.if条件为假时要汇编代码块。 .endif — 标志条件块的结束，并终止该条件代码块。
汇编伪指令
3．引用其他文件 .include '文件名' — 将指定文件复制到当前位置，其
内容可以是程序、数据、符号定义等。 .copy '文件名' — 与.include类似。 .def 符号名 — 在当前文件中定义一个符号，可以被
归档器
Option：归档器工作 -q :不显示状态栏及相关信息； -s :打印全局变量；
Libname: 库文件名 Filename：目标文件
Ar500 -a function sine.obj cos.obj flt.obj
3 、连接器
lnk500 [ -options] filename 1 . ... filename n -e global_symbol:定义程序的进入点； -c:使用C编译器的ROM初始化模式； -cr:使用C编译器的RAM初始化模式； -i dir:指定库文件的路径； -l filename:指定连接时使用的库文件名； -m filename:生成map文件； -o filename:指定生成的out文件名。系统缺省
链接器对段的处理有两个功能。首先，它将 汇编器产生的COFF目标文件（.obj文件）中 的各种段作为输入段，当有多个文件进行链 接时，它将输入段组合起来，在可执行的 COFF输出模块中建立各个输出段。其次，链 接器为输出段选择存储器地址。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：此资料也是来源于网络，并不是我们原创，但是希望这些资料能够给初学DSP的朋友们一点帮助，也希望你们能够把这里当成是你们学习DSP技术的一个家园，让我们携手共建，为更多的朋友创造学习的条件～1、TI DSP的选型主要考虑处理速度、功耗、程序存储器和数据存储器的容量、片内的资源，如定时器的数量、I/O口数量、中断数量、DMA通道数等。
DSP的主要供应商有TI，ADI，Motorola,Lucent 和Zilog等，其中TI占有最大的市场份额。
TI公司现在主推四大系列DSP1）C5000系列（定点、低功耗）：C54X，C54XX，C55X 相比其它系列的主要特点是低功耗，所以最适合个人与便携式上网以及无线通信应用，如手机、PDA、GPS等应用。
处理速度在80MIPS--400MIPS之间。
C54XX和C55XX 一般只具有McBSP同步串口、HPI并行接口、定时器、DMA等外设。
值得注意的是C55XX提供了EMIF外部存储器扩展接口，可以直接使用SDRAM，而C54XX则不能直接使用。
两个系列的数字IO都只有两条。
2）C2000系列（定点、控制器）：C20X，F20X，F24X，F24XX ，C28x该系芯片具有大量外设资源，如：A/D、定时器、各种串口（同步和异步），W ATCHDOG、CAN总线/PWM发生器、数字IO脚等。
是针对控制应用最佳化的DSP，在TI所有的DSP中，只有C2000有FLASH，也只有该系列有异步串口可以和PC的UART相连。
3）C6000系列：C62XX，C67XX，C64X 该系列以高性能著称，最适合宽带网络和数字影像应用。
32bit，其中：C62XX和C64X是定点系列，C67XX 是浮点系列。
该系列提供EMIF 扩展存储器接口。
该系列只提供BGA封装，只能制作多层PCB。
且功耗较大。
同为浮点系列的C3X中的VC33现在虽非主流产品，但也仍在广泛使用，但其速度较低，最高在150MIPS。
4）OMAP系列：OMAP处理器集成ARM的命令及控制功能，另外还提供DSP 的低功耗实时信号处理能力，最适合移动上网设备和多媒体家电。
其他系列的DSP曾经有过风光，但现在都非TI主推产品了，除了C3X系列外，其他基本处于淘汰阶段，如：C3X的浮点系列：C30，C31，C32 C2X和C5X系列：C20，C25，C50 每个系列的DSP都有其主要应用领域.2、设计中如何得到技术参考资料以及如何得到相关源码原则是碰到问题就去1）在TI网站的搜索中用keyword搜索资料，主要要注意的就是Application Notes，user guides 比如不知道怎样进行VC5402的McBSP编程，搜McBSP和VC5402 如果不知道如何设计VC5402和TLV320AIC23的接口以及编程，搜TLV320AIC23和VC5402; 这样可以搜到一堆的资料，这些资料一般均有PDF文档说明和相应的源程序包提供，download后做少许改动即可2）来DSP交流网，HELLODSP真诚欢迎每一位有需要的朋友3）google搜4）再不济，找技术支持，碰运气了3、如何看待TI DSP庞杂的技术文档新手进行DSP开发学习之时，常常感觉技术文档太多，哪本都有用，哪本都想看，无从下手。
此时原则是只看入门必须的、只看和芯片相关的。
根据经验，如下的资料必看不可: 1）讲述DSP的CPU，memory，program memory addressing,data memory addressing的资料都需要看、外设资源的资料可以只看自己用到的部分;2）C和汇编的编程指南需要看3）汇编指令和C语言的运行时间支持库、DSPLIB等资料需要看其他的如：Applications Guide，Optimizing CC++ Compiler User's Guide，Assembly Language Tools User's Guide等资料留待入门之后再去看体会会更深一些。
4、如何高效开始TI DSP的硬件开发1）根据应用领域选择TI推荐的DSP类型2）参考选定的DSP之EVM板，DSK等原理图，完成DSP最小系统的搭建（包括外扩内存空间、电源复位系统、各控制信号管脚的连接、JTAG口的连接等）;3）根据具体应用需要，选择外围电路的扩展，一般如语音、视频、控制等领域均有成熟的电路可以从TI网站得到。
外围电路与DSP的接口可参看EVM或DSK，以及所选外围电路芯片的典型接口设计原理图；最好外围电路芯片也选择TI的，这样的话不管硬件接口有现成原理图、很多连DSP与其接口的基本控制源码都有。
4）地址译码、IO扩展等用CPLD或者FPGA来做，将DSP的地址线、数据线、控制信号线如IS/PS/DS等都引进去有利于调试5、如何高效开始TI DSP的软件开发如果你不是纯做算法，而是在一个目标版上进行开发，需要使用DSP的片上外设，需要控制片外接口电路，那么建议在写程序前先好好将这个目标版的电路设计搞清楚。
最重要的是程序、数据、I/O空间的译码。
不管是否纯做算法还是软硬结合，DSP的CPU,memory,program memory addressing, data mem.ory addressing的资料都需要看.1）看CCS的使用指南2）明白CMD文件的编写3）明白中断向量表文件的编写，并定位在正确的地方4）运行一个纯simulator的程序，了解CCS的各个操作5）到TI网站下相关的源码，参考源码的结构进行编程6）不论是C编程还是ASM编程，模块化是必须的6、选择C还是选择ASM进行编程记住一条原则，TI的工程师在不断改进CCS的C程序优化编译器，现在C优化的效率可达到手工汇编的90％甚至更高。
当然有的时候如果计算能力和内存资源是瓶颈，ASM还是有优势，比如G.729编解码。
但是针对一般的应用开发，C是最好的选择。
新手编程则选择C和汇编混合编程更有利一些7、选择什么仿真器一般来说，买个并口的EPP就够了，价格便宜又稳定，现在用的比较多的是USB接口的仿真器8、关于TI 54X系列DSP的bootloader过程请详细阅读TI文档SPRA618A、SPRA571，这些文档对boot的机制进行了详细说明同时说明了利用hex500将*.out文件转化为*.hex文件时，需要编写的cmd文件的写法。
9。
如何选择外部时钟？DSP的内部指令周期较高，外部晶振的主频不够，因此DSP大多数片内均有PLL。
但每个系列不尽相同。
1)TMS320C2000系列：TMS320C20x：PLL可以÷2，×1，×2和×4，因此外部时钟可以为5MHz－40MHz。
TMS320F240：PLL可以÷2，×1，×1.5，×2，×2.5，×3，×4，×4.5，×5和×9，因此外部时钟可以为2.22MHz－40MHz。
TMS320F241/C242/F243：PLL可以×4，因此外部时钟为5MHz。
TMS320LF24xx：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
TMS320LF24xxA：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。
2)TMS320C3x系列：TMS320C3x：没有PLL，因此外部主频为工作频率的2倍。
TMS320VC33：PLL可以÷2，×1，×5，因此外部主频可以为12MHz－100MHz。
3)TMS320C5000系列：TMS320VC54xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为0.625MHz－50MHz。
TMS320VC55xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为6.25MHz－300MHz。
4)TMS320C6000系列：TMS320C62xx：PLL可以×1，×4，×6，×7，×8，×9，×10和×11，因此外部主频可以为11.8MHz －300MHz。
TMS320C67xx：PLL可以×1和×4，因此外部主频可以为12.5MHz－230MHz。
TMS320C64xx：PLL可以×1，×6和×12，因此外部主频可以为30MHz－720MHz10。
软件等待的如何使用？DSP的指令周期较快，访问慢速存储器或外设时需加入等待。
等待分硬件等待和软件等待，每一个系列的等待不完全相同。
1)对于C2000系列：硬件等待信号为READY，高电平时不等待。
软件等待由WSGR寄存器决定，可以加入最多7个等待。
其中程序存储器和数据存储器及I/O可以分别设置。
2)对于C3x系列：硬件等待信号为/RDY，低电平是不等待。
软件等待由总线控制寄存器中的SWW和WTCNY决定，可以加入最多7个等待，但等待是不分段的，除了片内之外全空间有效。
3)对于C5000系列：硬件等待信号为READY，高电平时不等待。
软件等待由SWWCR和SWWSR寄存器决定，可以加入最多14个等待。
其中程序存储器、控制程序存储器和数据存储器及I/O可以分别设置。
4)对于C6000系列（只限于非同步存储器或外设）：硬件等待信号为ARDY，高电平时不等待。
软件等待由外部存储器接口控制寄存器决定，总线访问外部存储器或设备的时序可以设置，可以方便的同异步的存储器或外设接口。
11。
仿真工作正常对于DSP的基本要求1)DSP电源和地连接正确。
2)DSP时钟正确。
3)DSP的主要控制信号，如RS和HOLD信号接高电平。
4)C2000的watchdog关掉。
5)不可屏蔽中断NMI上拉高电平。
CCS或Emurst运行时提示“Can't Initialize Target DSP”1)仿真器连接是否正常？2)仿真器的I/O设置是否正确？3)XDSPP仿真器的电源是否正确？4)目标系统是否正确？5)仿真器是否正常？6)DSP工作的基本条件是否具备。
建议使用目标板测试。
12。
为什么CCS需要安装Driver？CCS是开放的软件平台，它可以支持不同的硬件接口，因此不同的硬件接口必须通过标准的Driver同CCS连接。
Driver安装的常见问题？请认真阅读“安装手册”和Driver盘中的Readme。
1)对于SEED-XDS，安装Readme中的步骤，将I/O口设为240/280/320/340。
