电工产品知识

电工电子知识点总结电工电子是一门研究电力工程与电器产品技术的学科，它涵盖了广泛的领域，包括电路理论、电机原理、电力系统以及电子器件等等。

下面将对电工电子中的一些重要知识点进行总结。

一、电路理论1. 电流和电压电流是电荷在单位时间内通过导体的量，单位为安培（A）。

而电压则是电荷单位正电荷所具有的能量，单位为伏特（V）。

2. 电阻与电导电阻是导体对电流的阻碍程度，用来衡量导体对电流的阻碍程度，单位为欧姆（Ω）。

电导则是导体通过电流的能力，单位为西门子（S）。

3. Ohm's Law（欧姆定律）欧姆定律指出，电路中的电压与电流和电阻之间存在线性关系。

公式为V = IR，其中V代表电压，I代表电流，R代表电阻。

4. 串联与并联串联电路中，电流只能沿同一个路径流动，电阻则相加。

而并联电路中，电流可以沿多条路径流动，电阻则根据电导的规律相加。

二、电机原理1. 直流电机直流电机是利用直流电源产生的磁场与电枢产生的磁场之间的相互作用来产生转矩，从而驱动电机转动。

2. 交流电机交流电机根据不同的工作原理分为感应电机和同步电机。

感应电机利用感应电流在转子和定子之间产生的磁场作用来产生转矩。

同步电机则是通过匹配转子和定子磁场的频率和相位来保持同步转动。

三、电力系统1. 发电机发电机是将机械能转化为电能的设备。

最常见的发电机是旋转磁场发电机，通过转子和定子之间的磁场相互作用来产生电压输出。

2. 变压器变压器用于改变交流电的电压。

通过一定的线圈比例和铁芯的磁场作用，可以将高压电转变为低压电或者低压电转变为高压电。

四、电子器件1. 二极管二极管是一种具有两个电极的电子器件。

它可以实现电流在一个方向上的导通，而在反方向上则会产生很高的电阻，从而起到整流作用。

2. 可控硅可控硅是一种能够在特定条件下控制电流通断的器件。

通过施加控制信号，可以实现对电流的控制和调节。

3. 晶体管晶体管是一种在电子设备中广泛应用的器件。

它可以实现电流的放大和开关控制，是现代电子器件中不可或缺的元件之一。

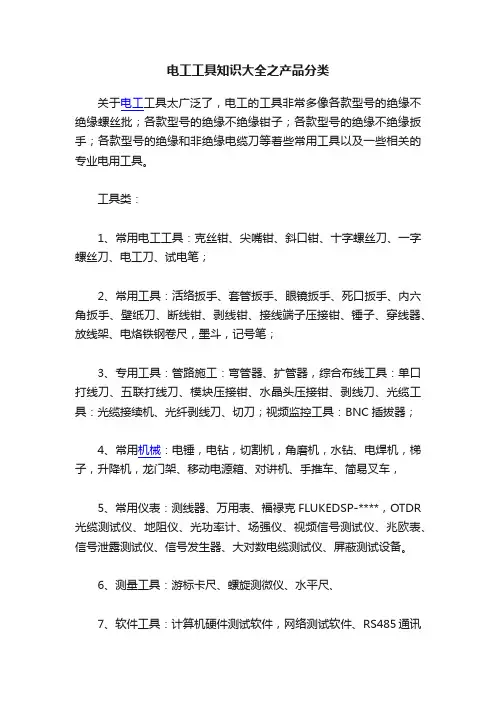

电工工具知识大全之产品分类
关于电工工具太广泛了，电工的工具非常多像各款型号的绝缘不绝缘螺丝批；各款型号的绝缘不绝缘钳子；各款型号的绝缘不绝缘扳手；各款型号的绝缘和非绝缘电缆刀等着些常用工具以及一些相关的专业电用工具。

工具类：
1、常用电工工具：克丝钳、尖嘴钳、斜口钳、十字螺丝刀、一字螺丝刀、电工刀、试电笔；
2、常用工具：活络扳手、套管扳手、眼镜扳手、死口扳手、内六角扳手、壁纸刀、断线钳、剥线钳、接线端子压接钳、锤子、穿线器、放线架、电烙铁钢卷尺，墨斗，记号笔；
3、专用工具：管路施工：弯管器、扩管器，综合布线工具：单口打线刀、五联打线刀、模块压接钳、水晶头压接钳、剥线刀、光缆工具：光缆接续机、光纤剥线刀、切刀；视频监控工具：BNC插拔器；
4、常用机械：电锤，电钻，切割机，角磨机，水钻、电焊机，梯子，升降机，龙门架、移动电源箱、对讲机、手推车、简易叉车，
5、常用仪表：测线器、万用表、福禄克FLUKEDSP-****，OTDR 光缆测试仪、地阻仪、光功率计、场强仪、视频信号测试仪、兆欧表、信号泄露测试仪、信号发生器、大对数电缆测试仪、屏蔽测试设备。

6、测量工具：游标卡尺、螺旋测微仪、水平尺、
7、软件工具：计算机硬件测试软件，网络测试软件、RS485通讯
测试软件，其他测试软件，
8、调试工具：笔记本计算机
在我们做电工工作的时候，常用的电工工具主要有下面几种：
钢丝钳、尖嘴钳、圆嘴钳、螺丝刀、电工刀、活扳手、测电笔以及断线钳、紧线钳、搭压钳等；仪表按用途分有电流表、电压表、电度表和万用表等。

这里只介绍几种简易的电工工具。

电工常见专业知识解答1.什么叫全绝缘变压器？什么叫半绝缘变压器？半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

2.为什么硬母线要装设伸缩接头？物体都有热胀冷缩特性，母线在运行中会因发热而使长度发生变化。

为避免因热胀冷缩的变化使母线和支持绝缘子受到过大的应力并损坏，所以应在硬母线上装设伸缩接头。

遇到困难和挫折，让我们感到：3.套管裂纹有什么危害性？套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹对变压器的安全运行是很有威胁的。

4.变压器在电力系统中的主要作用是什么？变压器中电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

5.高压断路器有什么作用？高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电流，防止事故扩大，保证系统的安全运行。

6.阻波器有什么作用？阻波器是载波通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

7.电流互感器有什么作用？电流互感器把大电流按一定比例变为小电流，提供各种仪表使用和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

8.为什么要在电力电容器与其断路器之间装设一组ZnO避雷器？装设ZnO避雷器可以防止电力电容器在拉、合操作时可能出现的操作过电压，保证电气设备的安全运行。

9.电流互感器有哪几种接线方式？电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相Δ形接线和零序接线。

18个电工基础知识，做弱电的也必备的知识点，需要的朋友收藏备用1、220伏家用电源插座接线规定单相插座有多种，常分两孔和三孔。

两孔并排分左右，三孔组成品字形。

接线孔旁标字母，L为火N为零。

三孔之中还有E，表示接地在正中。

面对插座定方向，各孔接线有规定。

左接零线右接火，保护地线接正中。

▲插座2、三相电源中线电流、相电流和线电压、相电压的定义三相电压分相、线，火零为相，火火线，三相电流分相、线，绕组为相，火线线。

说明：对于三相电源，输出电压和电流都有相和线之分，分别叫“相电压”，“线电压”，“相电流”，“线电流”。

相电压是指火线和零线之间的电压，火线与火线之间的电压叫线电压;相电流是指流过每一相绕组的电流，线电流是流过每一条火线的电流。

3、漏电保护器的选择选择漏电保护器，供电方式为第一。

单相电源二百二，二线二级或单级。

三相三线三百八，选用三级保护器。

三相四线三百八，四线三级或四级。

“级”表示开关触点“线”表示进、出线▲漏电保护器4、灯泡不亮的原因查找办法灯泡不亮叫人烦，常见原因灯丝断。

透明灯泡看得着，否则可用电笔验。

合上开关点两端，都不发亮火线断。

一亮一灭灯丝断，两端都亮断零线。

▲照明电路5、电容串并联的有关计算电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。

电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。

想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。

▲电容说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降;两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。

6、感性负载电路中电流和电压的相位关系电源一通电压时，电流一时难通达，切断电源电压断，电流一时难切断，上述比喻较通俗，电压在前流在后，两者相差电角度，最大数值九十度。

▲电机7、仪用电流互感器的使用方法和注意事项仪用电流互感器，实际是台变压器。

电工电子知识点内容总结电工电子知识是现代技术领域中非常重要的一部分，涵盖了许多与电气设备、电路、电子元件等相关的专业知识。

本文将从电工电子的基本概念、电路、电子元件、电机等方面进行深入的总结和介绍。

一、电工电子基本概念1. 电流、电压、电阻电流是电子在导体中移动的载体，单位是安培(A)；电压是电子的电位差，单位是伏特(V)；电阻是导体对电流的阻碍，单位是欧姆(Ω)。

它们是电工电子中最基本的概念，贯穿于整个电路理论。

2. 电路电路是由电源、导体和负载组成的闭合路径，用于传输电能和信号。

电路包括直流电路和交流电路两种，通过其结构和特性的不同可分为串联、并联、混合联等类型。

3. 电磁感应电磁感应是指导体中的电流在外部磁场的作用下产生感应电动势的现象。

这一概念与电磁场、法拉第定律、洛伦兹力等相关，是电机、发电机等电动机械原理的基础。

4. 电工安全在进行电工作业时，必须严格遵守电工安全规范。

例如，使用绝缘工具、戴绝缘手套、穿绝缘鞋、接地保护等措施，以确保人身安全和设备可靠。

二、电力电子1. 变压器变压器是一种用于改变交流电压大小的设备，包括升压变压器和降压变压器。

通过变压器可以实现电能的输送、分配和转换。

2. 电力电子器件电力电子器件包括二极管、晶闸管、场效应管、三极管等，用于电路的整流、调速、控制等。

其中，晶闸管是一种特殊的半导体器件，具有电压控制和功率控制的特点，应用广泛。

3. 变频器变频器是一种用于改变电机转速的设备，通过调节输入电压频率和幅值，可以实现对电机的精确控制，广泛应用于交流电机控制系统中。

例如，变频器可以实现电梯、风机、水泵等设备的调速功能。

三、电路与电子元件1. 电路分析电路分析是电工电子中的重要学科，包括基尔霍夫定律、戴维南定理、诺顿定理、电压分压定律、电流分配定律等方法，用于分析电路中的电压、电流、功率等参数。

2. 电子元件电子元件包括电阻、电容、电感、二极管、三极管、场效应管等，它们是电路中的基本构成单元，用于实现对电流、电压、频率等信号的调理和控制。

环境试验基础知识一、温度试验：电工电子产品在温度应力的作用下会造成塑料、树脂的老化、分解、变形、甚至燃烧；金属短路、断路、损坏；焊剂流动、焊接不实形成噪声。

根据“10℃规则”，当环境温度上升10℃时，产品寿命会减少一半；当环境温度上升10℃时，产品寿命会减少到四分之一。

根据这一现象，我们可以升高环境温度，加速失效现象的发生。

这就是我们进行的加速寿命老化试验。

还必须对早期失效的不合格的产品进行筛选测试。

二、湿热试验：试验样品在高温高湿条件下，会造成水气吸附和扩散。

许多材料吸湿后体积膨胀、强度降低、电性能下降、金属腐蚀、离子迁移、造成开路或短路。

典型的半导体器件加速湿阻试验下述结论不仅适用于湿热试验，同时也适用于其他环境试验湿热试验的注意事项：1、试验目的明确，进行与目的相符的试验。

积累每一次的失效数据，为以后的试验能有效地进行。

2、关心测试数据的准确性，湿球纱布变质变赃会导致测量精度偏差5%～10%：要使用脱脂的干净纱布和蒸馏水。

3、在进行温度-湿度偏压试验(THB)时，因试件内部发热，试样表面附近的相对湿度会降低，影响试验的准确性。

试验方式可调整为：通电1小时断电3小时，断续电试验。

4、试验箱内的温湿度条件应与试样内部的温湿度条件保持一致，且均匀度要好。

在高湿度试验中，如果某一点的温度低1℃ ，这一点的湿度就可能变成100%RH，就会有凝结的水珠出现，使试验数据发生很大变化。

5、防止试验箱顶部凝露水滴到度样上，造成不必要的损失。

6、在压力蒸煮锅试验结束后，要冷却后再取出。

防止试样受到压力冲击和温度冲击，造成样品破裂损坏。

三、高低温温度冲击试验：航空器起飞或降落时，机载外部器材会出现温度的急剧变化；设备从高温区移到低温区或从低温区移到高温区；设备通电与断电；采用锡焊焊接；整机小型化，元件密集，元器件更容易受热，等等。

都会引起高低温温度的冲击。

元器件都是由不同材料构成，由热膨胀系数不同引起的故障时有发生。

1.电源与负载的判别电源：U和I的实际方向相反，电流从“+”端流出，发出功率；负载：U与I实际方向相同，电流从”+”端流入，取用功率。

2.额定值：各种电气设备的电压，电流及功率都有一个额定值。

额定值是制造厂为了使产品能在给定的工作条件下正常运行而规定的正常容许值。

使用时，电压，电流和功率的实际值不一定等于他们的额定值。

3.耗能元件：电路中的纯电阻电器称为耗能元件。

转化遵循能量守恒定理。

非耗能元件：4.基尔霍夫电流定律：此定律是用来确定连接在同一结点上各支路电流间关系的。

在任一瞬时，流入某一结点的电流之和应该等于由该结点流出的电流之和。

在任一瞬时，一个结点上电流的代数和恒等于零。

基尔霍夫电压定律：此定律是用来确定回路中各段电压间关系的。

就是在任一瞬时，沿任一回路循行方向(顺时针方向或逆时针方向)，回路中各段电压的代数和恒等于零。

戴维宁定理：等效电源的电动势E就是有源二端网络的开路电压U0，即将负载断开后a，b两端之间的电压。

等效电源的内阻R0等于有源二端网络中所有电源均除去（将各个理想电压源短路，即其电动势为零；将各个理想电流源开路，即其电流为零）后所得到的无源网络a，b两端之间的等效电阻。

电源等效：电压源的外特性和电流源的外特性是相同的。

因此，两者相互间是等效的，可以等效变换。

电压源与电流源的等效关系只是对外电路而言，至于对电源内部则是不等效的。

等效条件E=RoIs E/Ro=Is 理想电压源和理想电流源连着之间不存在等效变换的条件。

叠加原理：对于线性电路，任何一条支路中的电流，都可以看成是由电路中各个电源分别作用时，在此支路中所产生的电流的代数和。

换路定律：从t=0-到t=0+瞬间，电感元件中的电流和电容元件上的电压不能跃变，这称为换路定则。

如果公式表示，则为，换路定则仅适用于换路瞬间，可根据它来确定t=0+时电路中电压和电流之值，即暂态过程的初始值。

5.正弦交流电路：一个正弦量可以由频率（或周期），幅值（或有效值）和初相位三个特征或称要素来确定。

目录第一章基础知识 (3)第一节基本概念 (3)第二节电气常用颜色 (5)一、依导线颜色标志电路时 (5)二、依电路选择导线颜色时 (5)第二章低压知识 (6)第一节低压电器标准及功能 (6)一、低压电器的标准 (6)二、几种低压电器的功能 (6)第二节低压电器结构 (7)一、低压断路器 (7)二、塑壳式断路器 (8)第三章高压知识 (11)第一节基本元器件 (11)一、空气断路器 (11)二、六氟化硫断路器 (11)三、真空断路器 (12)第二节变电站综合自动化系统 (14)一、概述 (14)二、DCAP2002运行环境 (18)三、变电站站控层监控系统的特点及组网方案 (19)四、出厂调试 (19)第三节高压电器操作术语 (20)第四节高压电器设备上工作的一般规定 (20)一、变（配）电所的值班工作 (20)二、高压设备的巡视 (21)三、倒闸操作 (21)四、“两火一地”供电系统的工作 (22)第五节高压开关设备反事故技术措施 (22)一、基本措施 (22)二、预防开关灭弧室烧损及爆炸 (22)三、预防套管、支持瓷瓶及绝缘提升杆闪烙及爆炸 (23)四、预防开关拒分、拒合、误动等操作故障 (23)五、预防直流操作电源故障引起的开关拒动及烧损事故 (23)六、预预液压机构漏油及慢分事故 (24)七、防止开关进水受潮 (24)八、预防机械损伤 (24)第四章电动机 (25)第一节交流异步电动机 (25)一、概述 (25)二、安装前的准备及安装 (26)三、调试 (27)四、运行及维护 (28)五、常见故障 (29)六、电机温升说明 (29)第二节直流电机 (29)一、概述 (29)二、电机的起运、安装及校正 (30)三、使用说明 (30)四、维护说明 (31)五、主要故障与排除措施 (33)第五章检修维护 (34)第一节低压电器常见故障及维修 (34)一、触头的故障及维修 (34)二、电磁机构的故障及维修 (35)三、继电器常见故障的检修 (35)第二节三相电动机故障判断及维修 (36)一、看 (37)二、听 (37)三、闻 (37)四、摸 (37)第三节高压检修安全操作程序 (38)第四节配电变压器损坏原因及分析 (38)一、雷击。

维修电工初级一、名称解释：１、三相交流电：由三个频率相同、电势振幅相等、相位差互差120 °角的交流电路组成的电力系统，叫三相交流电。

２、一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

３、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

４、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

５、负荷开关：负荷开关的构造和隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

６、空气断路器（自动开关）：是用手动（或电动）合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于 500V 以下的交、直流装置中，当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路。

７、电缆：由芯线（导电部分）、外加绝缘层和保护层三部分组成的电线称为电缆。

８、母线：电气母线是汇集和分配电能的通路设备，它决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。

９、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

10、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

11、高压验电笔：用来检查高压网络变配电设备、架空线、电缆是否带电的工具。

12、接地线：是为了在已停电的设备和线路上意外地出现电压时保证工作人员的重要工具。

低压电工工具的认识及使用1.电工螺丝刀：电工螺丝刀由绝缘手柄和带有绝缘套的螺丝刀头组成。

电工螺丝刀的主要作用是拧紧和松开螺丝。

电工在使用螺丝刀时，需要注意选择适合螺丝的刀头尺寸，并确保螺丝刀头与螺丝的凹槽匹配。

此外，电工在使用螺丝刀时，需要确保手柄和刀头的绝缘性能良好，以防止触电。

2.剥线钳：剥线钳用于剥除电缆绝缘层。

电工在使用剥线钳时，需要根据电缆的不同直径选择合适的剥线钳，以确保剥线的准确性和效果。

在剥线时，电工需要注意掌握力度，避免将电缆线芯割伤或损坏绝缘层。

3.钳子：钳子是电工工具箱中必备的工具之一、常见的钳子有长钳、尖嘴钳和侧剪钳等，它们可以用于扳动和固定零部件，夹取小物件，切断电线和钳紧螺母等。

使用钳子时，电工需要选择合适的型号和尺寸，并注意保持钳子的刀口锋利和手柄的良好绝缘。

4.电压表：电压表用于测量电压值。

电工在使用电压表时，需要选择合适的量程范围，并注意正确连接表笔和被测电路。

在测量过程中，电工需要保持仪表的稳定和准确，防止电压过高造成电击或损坏电压表。

5.万用表：万用表是一种多功能电测仪器，可以测量电压、电流、电阻、频率等。

电工在使用万用表时，需要根据测量要求选择合适的测量范围和测量方式，并注意正确连接测试引线和电路。

在测量过程中，电工需要避免过高的电压和电流，以保证自身的安全和仪表的正常使用。

6.绝缘手套和绝缘靴：绝缘手套和绝缘靴是电工个人防护装备的一部分。

电工在进行带电操作时，需要佩戴绝缘手套和绝缘靴，以保护电工本身的安全。

在选择绝缘手套和绝缘靴时，需要确保其绝缘性能符合国家标准，并定期进行检测和更换。

总之，低压电工工具是电工工作的必备物品，正确的使用这些工具可以提高工作效率和安全性。

电工在使用这些工具时，需要具备相应的技能和专业知识，并遵守安全操作规程，以保证工作的顺利进行和自身的安全。

电工的基本知识大全
作为一个电工，了解和掌握基本的电工知识是至关重要的。

以下是一些电工基本知识的概述，涵盖了电学原理、电路、电气安全和常见电器设备等方面：
1. 电学基础知识：
•电荷、电压、电流、电阻、功率等基本概念
•直流电和交流电的区别
•电磁场理论和电磁感应原理
2. 电路基础知识：
•电路元件：电源、电阻、电容、电感等
•基本电路拓扑结构：串联电路、并联电路、混合电路
•电路分析方法：欧姆定律、基尔霍夫定律、网络定理等
3. 电气安全知识：
•安全用电知识：插座、开关、电线等的正确使用和安装
•绝缘和接地：绝缘材料、绝缘测试、接地保护
•安全操作规程：避免电击、电弧灼伤等安全事故的发生
•电气事故的应急处理和急救知识
4. 电器设备知识：
•电线和电缆：规格、材质、安装方法
•开关和插座：类型、标准、接线方法
•照明设备：灯泡、荧光灯、LED灯等的安装和维护
•电动机和变压器：类型、运行原理、维护方法
•保护装置：保险丝、断路器、接触器等的功能和使用
5. 配电系统知识：
•低压配电系统：电力进线、配电柜、分支线路等
•三相电系统：三相电的原理、平衡和不平衡负载
•短路和过载保护：保护装置的选择和设置
这些只是电工基本知识的一部分，电工领域非常广泛而复杂，还涉及更多的专业知识和技能。

电工需要在实际工作中不断学习和实践，以提升自己的技术水平和安全意识。

在工作中，电工应遵守相关安全规范和操作规程，确保电气设备的正常运行和人身安全。

电工仪表的基本知识电工仪表是电力系统中常用的测量工具，用于测量电压、电流、功率等参数，以便对电力系统进行监测和控制。

本文将介绍电工仪表的基本知识，包括分类、工作原理、常见故障及其排除方法等内容。

一、电工仪表的分类根据测量原理和用途的不同，电工仪表可以分为模拟仪表和数字仪表两大类。

1. 模拟仪表模拟仪表是利用指针或指示器来显示被测量参数的大小的仪表。

常见的模拟仪表有电压表、电流表、频率表等。

它们通过将电流或电压信号转换为机械位移，再通过指针或指示器指示出来。

模拟仪表具有直观、可靠的特点，但精度相对较低。

2. 数字仪表数字仪表是利用数字显示器来显示被测量参数的大小的仪表。

数字仪表通过将电信号转换为数字信号，并通过数码显示器显示出来。

数字仪表具有精度高、可编程性强的特点，广泛应用于工业自动化控制系统和精密测量领域。

二、电工仪表的工作原理电工仪表的工作原理主要涉及电磁感应和电流、电压的测量。

1. 电磁感应原理电流表和电压表是基于电磁感应原理工作的。

电流表通过将被测电流通过电流线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电流的大小。

电压表则是通过将被测电压通过电压线圈产生的磁场与磁场强度成正比的力矩来驱动指针或指示器的运动，从而显示出电压的大小。

2. 电流、电压的测量原理电流的测量是通过将电流通过电流互感器或电流变压器转换为与之成正比的低电流，再通过电流表来测量。

电压的测量是通过将电压通过电压互感器或电压变压器转换为与之成正比的低电压，再通过电压表来测量。

三、常见故障及其排除方法电工仪表在使用过程中可能会出现一些故障，影响其正常工作。

下面介绍几种常见故障及其排除方法。

1. 指针偏移指针偏移是电工仪表常见的故障之一。

造成指针偏移的原因可能是仪表内部元件损坏或连接线路接触不良。

解决方法是检查仪表内部元件是否正常，修复或更换损坏的元件；检查连接线路是否接触良好，确保连接稳定可靠。

2. 显示不准确仪表显示不准确可能是由于仪表内部元件老化或损坏导致的。

AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机 MA同步电动机 MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM2电工必备基础知识1、左零右火2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。

电工的基本知识大全1. 介绍电工作为一项专业技术，涉及电力系统的安装、试验、维护和修理。

本文将介绍电工的基本知识，包括电路基础、电工工具、电气设备和安全操作等方面。

2. 电路基础2.1 电流和电压- 电流是指电荷在导体中的流动，单位为安培（A）。

- 电压是指电荷的差异或电势差，单位为伏特（V）。

2.2 电阻和电功率- 电阻是电流流过导体时产生的阻力，单位为欧姆（Ω）。

- 电功率是电流通过负载时消耗的能量，单位为瓦特（W）。

2.3 电路元件- 电源：提供电流和电压的装置，如电池、电源适配器等。

- 开关：控制电路通断的装置。

- 电阻：用来限制电流流动的装置。

- 灯泡、电动机等负载：将电能转换为其他形式能量的装置。

3. 电工工具3.1 绝缘工具- 绝缘电钳、扳手等工具，用于带电部分的操作。

3.2 安全工具- 绝缘手套、绝缘鞋等工具，用于保护电工免受电击的伤害。

3.3 测量工具- 万用表：用于测量电流、电压和电阻等参数。

- 电压表：用于测量电压。

- 电流表：用于测量电流。

- 电阻表：用于测量电阻。

4. 电气设备4.1 传输设备- 输电线路：将电能从发电厂输送到用户的线路。

- 变压器：用于改变电压级别的设备。

- 断路器：用于保护电路免受过电流和短路的损害。

4.2 配电设备- 配电盘：将电能分配到各个电路的设备。

- 开关插座：用于控制各个电器设备供电的开关。

5. 安全操作5.1 跳闸和断电- 在进行电气设备维修或操作时，先跳闸和断电以确保安全。

5.2 接地保护- 对于带电设备，确保进行接地保护，以避免电击伤害。

5.3 工作许可证- 在进行高压设备操作时，需要获得相关部门颁发的工作许可证。

5.4 防护设备- 在工作环境中使用个人防护设备，如安全帽、护目镜等。

6. 总结电工的基本知识对电路的安装、维护和修理至关重要。

本文介绍了电路基础知识、电工工具、电气设备和安全操作等方面的内容。

通过学习和掌握这些基本知识，电工能够更好地进行工作，并确保工作安全。
