工程塑料泵

UFB系列工程塑料离心泵一、概述UFB系列工程塑料离心泵，是我厂在消化吸收国内外先进技术和结构的基础上，针对输送强腐蚀性、带细颗粒状的特殊介质而开发设计的一种新颖防腐、耐磨工程塑料离心泵。

该系列泵过流部件采用超高分子量聚乙烯（UHMWPE）制作，该材料具有优越的耐腐性、耐磨性、抗冲击抗结晶，无毒无味。

泵的密封分别采用动力密封、机械密封，等多种密封形式。

该系列泵既可以输送酸碱清液，也可以输送含固体颗粒的料桨和含各种杂质的污水，尤其在输送含颗粒的腐蚀性液体和输送氢氟酸、氟硅酸、磷酸、混酸、电解液、盐酸、稀硫酸、浓碱等方面显示了优良性能。

该泵适用温度-50℃~100℃，更换其它工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯F46、氯化聚醚）的叶轮、泵体后，适用温度可达120℃。

UFB系列泵为单级、单吸、卧式离心泵。

二、用途UFB系列工程塑料离心泵，主要应用于各类酸、碱、盐、油类、食品饮料、酒类等液体。

主要适用岗位：1、化工行业的各种硫酸、盐酸、碱类、油类等清液或料浆岗位；2、有色金属冶炼行业特别是铅、锌、金、银、铜、钴、钨、稀土等湿法冶炼中的各种酸液、矿浆、料浆、电解液、污水等介质；3、化肥行业的各种稀酸、母液、氢氟酸、氟硅酸、海水及磷酸料浆等介质；4、水处理环保行业中的各类污水（生活、食品、电镀、皮革、制药、造纸、纺织等污水）；5、钢铁业酸洗系统的硫酸、盐酸岗位；6、钛白粉行业中的酸解、沉降、冷冻、水解、水洗、盐处理；7、化纤行业的酸站、酸洗、脱盐水、中和、压滤、废水及黑色金属锰业等岗位。

该系列泵不仅能替代行业中的同类金属与非金属产品，也是设备国产化的首选产品，根据工况及用户要求，可选用安装防爆型电机。

三、泵的型号说明和型谱图泵的型号说明泵的结构说明(一)、泵的主要零部件（见图1）（图1）1、进口接管2、前夹板3、出口接管4、泵壳5、叶轮6、叶轮端部组合件7、后夹板8、密封组合件9、轴承座组合件 10、主轴11、联轴器 12、电机 13、底座1.KA、KA1型动力密封：（见图2、图3）该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。

中国塑料离心泵十大品牌有哪些1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是一家集研发、制造、销售、服务于一体的综合性泵业公司。

公司拥有多项专利，积国内水泵大企业的技术、人才、管理等资源优势，进行有效合理的整合，并辅以现代企业管理模式、科学高效的公司管理体制制度，通过近几年的快速发展，已成为国内大型水泵生产厂家之一。

公司实施先进的人才储备战略，引进了大批具有专业和中高级职称的技术与管理人才，加快了企业的发展进程。

依靠雄厚的科技实力和扎实的管理基础。

2. 格兰富：是高能效与智慧型水解决方案的全球领先制造商。

我们在多个国家设有办事机构。

提供各类应用的泵及泵系统解决方案和服务。

3. 威乐：威乐(Wilo)总部位于德国的多特蒙德，是全球领先的水泵和水泵系统制造商之一。

公司于1872 年成立，当时只是一家铜和黄铜制品厂，历经了140 多年的发展。

企业精神是“同心、进取、创新、卓越”，我们期待着更多拥有梦想、敢于拼搏的人，创造属于你我的辉煌！4. 重庆霞诺发电机制造有限公司重庆霞诺发电机制造有限公司经过几年的发展，已由单一生产发电机组（及配套设备）的公司发展成为了一家集燃气机组（及配套产品）生产、泵阀生产、变压器生产的一综合性公司。

公司位于重庆市梁平工业园A区，公司技术力量雄厚、工艺先进、设备齐全、质量控制严格，产品性能达到国内外先进水平，公司主要分为：1、燃气分公司：生产和销售燃气发电机组及燃气管路设备；2、泵阀分公司：生产和销售各种阀门和水泵；3、电器分公司:生产和销售各种变压器。

公司主要生产的燃气发电机组有：瓦斯发电机组、沼气发电机组、天然气发电机组、生物质气发电机组、焦化气体机组、煤气发电机组组、页岩气发电机组等。

公司生产的燃气设备主要有：脱硫器（塔）、气水分离器、细水雾系统（模块）、除尘器、过滤器、止回阀、阻火器、全自动水封、自动阻爆装置、自动抑爆装置、减（增）压稳压系统、冷却塔、湿式放散阀、干式放散阀、脱雾装置、紧急切断电磁阀、减压稳压阀等。

塑料泵的特点和材料介绍塑料泵是一种将塑料作为主要材料制造而成的泵类产品。

与传统的金属泵相比，塑料泵具有独特的优势和特点。

本文将介绍塑料泵的特点和常用材料。

1.耐腐蚀性：塑料泵具有良好的耐腐蚀性能，可以抵抗各种酸、碱、盐等腐蚀介质的侵蚀，从而保持泵的长期使用寿命。

2.轻质高强：相比于金属泵，塑料泵的重量较轻，方便安装和维护，并且其高强度材料可以确保在高速运转下的可靠性和稳定性。

3.节能环保：塑料泵由于其轻质材料具有较低的转动惯量，可以降低泵的动力需求，实现节能效果。

同时，塑料泵也符合环保要求，不会对环境产生污染。

4.纯净卫生：塑料泵一般采用非金属制品制造，不会产生金属离子杂质，因此在处理一些要求纯净卫生的介质时，更加适用。

5.绝缘性能：塑料泵具有较好的绝缘性能，不易受到电磁干扰，特别适用于工作环境要求绝缘的场所。

6.维修方便：塑料泵的拆卸和维修相对较方便，不需要特殊的工具，只需几个基本工具就可以完成。

常用的塑料泵材料：1.聚乙烯（PE）:聚乙烯是一种常见的塑料泵材料，具有非常好的耐腐蚀性和抗磨性能，对酸、碱等介质有较好的适应性。

同时，聚乙烯还具有很好的绝缘性能和可焊接性，广泛应用于化工、水处理等领域。

2.聚丙烯（PP）:聚丙烯是一种常用的耐腐蚀泵材料，具有良好的化学稳定性、机械强度和可焊性。

聚丙烯泵可以抵抗大部分有机溶剂和酸碱溶液的侵蚀，常用于石油化工、电镀、电力等行业。

3.聚氯乙烯（PVC）:聚氯乙烯是一种常见的塑料泵材料，具有广泛的适用性和良好的耐腐蚀性。

PVC泵常用于酸碱介质的输送，适用于化工、石油、制药等行业。

4.聚四氟乙烯（PTFE）:聚四氟乙烯是一种具有出色的耐腐蚀性和耐高温性能的材料，能够承受极端的工作条件。

PTFE泵广泛应用于化工、制药、食品等行业，特别适用于对介质要求很高的场合。

5.聚酯（PET）:聚酯具有优良的机械性能和耐化学性能，在化工、电力、采矿等行业得到广泛应用，能够满足各种介质的输送。

【FPZ型塑料自吸泵,自吸式污水泵】产品：【FPZ型塑料自吸泵,自吸式污水泵】产品概述：生产的FPZ自吸泵采用增强聚丙烯(CFR-PP)一次注塑成型，机械强度高，耐侵蚀性能强，自吸泵结构上有独具一格的科学性，泵腔内设有吸液室、储液室、回液止回阀、气液分离室、回流孔。

只需在第一次开机前灌引液，以后没必要重复灌注引液，在吸送介质时，液体可时断时续，断液15分钟内来液可继续吸送，机械密封不需另加冷却水冷却，操作简便、安全无泄漏，是取代液下泵的最佳产品。

CFR-PP材质：无毒、无污染、耐一般酸碱盐类，工作温度-14℃～80℃。

【FPZ型塑料自吸泵,自吸式污水泵】型号意义：【FPZ型塑料自吸泵,自吸式污水泵】产品特点：FPZ型塑料自吸泵具有体积小、重量轻、结构简单、利用方便、效率高，价钱低。

泵体内腔滑腻，叶轮为闭式，采用机械密封和耐橡胶圈密封等二种，全轴为不锈钢用套筒式连接。

输送介质温度为-20℃~80℃，流量：4-25m3/h 扬程：7-25m转速2900r/min【FPZ型塑料自吸泵,自吸式污水泵】主要用途：FPZ型塑料自吸泵主要用于输送酸，碱，盐等侵蚀性液体，但不得用于输送若干对ABS工程塑料有显高作用的化学品，如芳烃、脂肪烃的卤素衍生物，酮类及浓酸碱等。

【FPZ型塑料自吸泵,自吸式污水泵】性能参数：【FPZ型塑料自吸泵,自吸式污水泵】结构示用意：声明：由于产品一直在更新，本文中所有文字、数据、图片均只适用于参考如何选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置和操作运转条件等。

一、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

二、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和适合泵的类型：化学性质，主要指液体介质的化学侵蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

工程塑料自吸泵的常规安装工程塑料自吸泵是一种具有很强的使用性能和广泛的适应范围的泵的一种类型，通常被用于对于各种不同的流体进行输送和泵送。

自吸泵不需要额外的介质，而是通过所处理的流体来产生负压的效果，从而达到自吸的目的。

本文紧要介绍工程塑料自吸泵的常规安装及使用注意事项。

安装步骤1. 安装位置在选择安装位置时，需要考虑到自吸泵的吸入口必需低于水的表面，一般需要低于自吸泵的进口阀门，而出口管道的高度要高于泵的吸入口，以保证排放顺畅。

同时，自吸泵也需要放置在坚固的平台上，以确保其动作时稳定。

2. 连接管道连接自吸泵与各类管道时，需要确保泵与管道的接头处不会显现泄漏，防备管道受压等情况发生，从而影响整个泵的工作效果。

在管道安装时，必需注意排气，排出管道内的空气，以使得泵启动后得以正常使用。

3. 电气接线在安装完成后，需要连接好自吸泵的电气部分。

首先，要依据实际情况进行电缆的配线，并且需要确保连接电源的电流和泵的标准电流相符。

部分自吸泵还需要通过电路调整功率大小，以达到最佳性能的状态。

在接线后，要进行一系列的电气测试，以保证连接平稳。

4. 试运行在安装完毕后，需要对自吸泵进行试运行，验证泵的安装是否正确，泵运行是否稳定，以及测试泵在实际使用情况下的性能表现。

通常情况下，对自吸泵的试运行要求运行时间不少于15分钟。

使用注意事项1. 维护保养在使用自吸泵时，需要对泵进行定期的维护保养，以延长泵的使用寿命，提高泵的性能。

常见的维护措施包括：定期清洁泵的内部和外部，以及更换老化的密封环、轴承、机械密封等零部件。

2. 加油润滑工程塑料自吸泵在运行时需要进行加油润滑，充分泵在高速运转时的耐磨性。

需要针对不同泵的型号、应用场合，进行不同的加油润滑策略。

3. 清洗和消毒在使用部分自吸泵时，需要对泵进行清洗和消毒，以保证输送的物品不会受到感染或者受到较小的污染。

消毒步骤中需要使用到正常的消毒剂，依照使用说明进行操作。

结论工程塑料自吸泵的常规安装需要严格注意以上步骤，不仅影响泵的质量和性能，同时也将影响泵的寿命和实际使用效果。

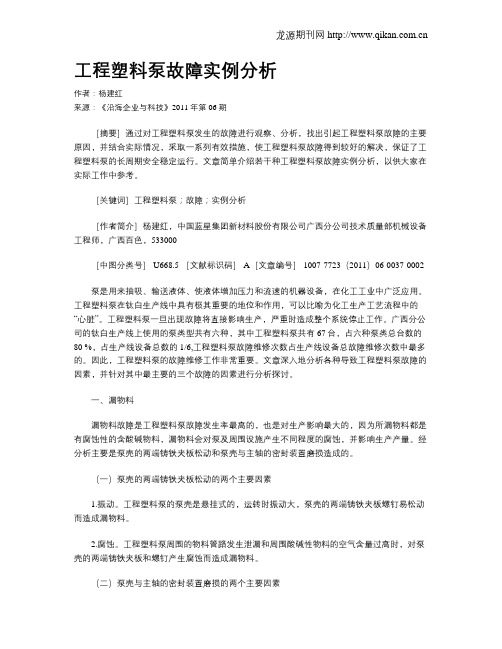

工程塑料泵故障实例分析作者：杨建红来源：《沿海企业与科技》2011年第06期［摘要］通过对工程塑料泵发生的故障进行观察、分析，找出引起工程塑料泵故障的主要原因，并结合实际情况，采取一系列有效措施，使工程塑料泵故障得到较好的解决，保证了工程塑料泵的长周期安全稳定运行。

文章简单介绍若干种工程塑料泵故障实例分析，以供大家在实际工作中参考。

［关键词］工程塑料泵；故障；实例分析［作者简介］杨建红，中国蓝星集团新材料股份有限公司广西分公司技术质量部机械设备工程师，广西百色，533000［中图分类号］ U668.5 ［文献标识码］ A［文章编号］ 1007-7723（2011）06-0037-0002泵是用来抽吸、输送液体、使液体增加压力和流速的机器设备，在化工工业中广泛应用。

工程塑料泵在钛白生产线中具有极其重要的地位和作用，可以比喻为化工生产工艺流程中的“心脏”。

工程塑料泵一旦出现故障将直接影响生产，严重时造成整个系统停止工作。

广西分公司的钛白生产线上使用的泵类型共有六种，其中工程塑料泵共有67台，占六种泵类总台数的80 %，占生产线设备总数的1/6,工程塑料泵故障维修次数占生产线设备总故障维修次数中最多的。

因此，工程塑料泵的故障维修工作非常重要。

文章深入地分析各种导致工程塑料泵故障的因素，并针对其中最主要的三个故障的因素进行分析探讨。

一、漏物料漏物料故障是工程塑料泵故障发生率最高的，也是对生产影响最大的，因为所漏物料都是有腐蚀性的含酸碱物料，漏物料会对泵及周围设施产生不同程度的腐蚀，并影响生产产量。

经分析主要是泵壳的两端铸铁夹板松动和泵壳与主轴的密封装置磨损造成的。

（一）泵壳的两端铸铁夹板松动的两个主要因素1.振动。

工程塑料泵的泵壳是悬挂式的，运转时振动大，泵壳的两端铸铁夹板螺钉易松动而造成漏物料。

2.腐蚀。

工程塑料泵周围的物料管路发生泄漏和周围酸碱性物料的空气含量过高时，对泵壳的两端铸铁夹板和螺钉产生腐蚀而造成漏物料。

潜水泵使用塑料的方案
随着新材料的不断发展，其已被越来越多的应用到泵行业，而在新材料中又以工程塑料的应用最为广泛；比较常用的工程塑料有超高分子量聚乙烯（UHMWPE,分子量通常在106以上）、聚苯醚（PPO）、聚丙烯（PP）和聚偏二氟乙烯（PVDF）等。

查相关资料，上述工程塑料的性能参数如下：
根据上述数据，选用PP材料，选用50BWQ18-15-1.5参考验证。

1、对水泵叶轮强度进行计算
叶轮Z=6，直径D2=118,n=2900，H=15m，叶轮δ=4mm
比转数n
s
=3.65*N*Q1/2/H3/4=98
查相关资料σ=（k
1D
2
/δ）2*H/Z=785.4KPa
系数k1与比转速的关系
盖板强度计算σ=0.0023ρD22n2=
2、泵体强度计算
蜗壳内壁最大径向尺寸D=9.05cm，进口压力p0=2kg/cm2，进口压力的泵设计点压力p=1.5kg/cm2，壳体厚度δ=0.5cm。

δ＝D*p^0.5/(18.5*[σ])^0.5；
[σ]=(D2*p)/18.5*δ2=2656KPa；
σb=[σ]*n (n=4-15)；
经计算，可以使用塑料材料。

工程塑料磁力泵厂家品牌中国10大泵业排名1.上海沈泉泵阀制造有限公司上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

2. 四川三台力达泵业有限公司四川三台力达泵业有限公司,成立于1995年,现座落于三台县青东坝工业集中区四号路;注册资本2000万元,拥有资产1.2亿余元,员工130余人，其中中高级专业技术管理人员40余人。

公司厂区占地面积80余亩，包括办公大楼、生产车间、职工宿舍、活动中心等建筑。

具有模具制造、铸锻件生产、理化检验、机械加工、装配、测试的完整泵制造体系。

有各类主要设备200余台(套)，其中包括大型立车、铣床、龙门刨、抛丸机、新型造型机、1.5吨中频炉、600吨液压机、自动测试台架、大型清洗机等在内的重点设备达30余台(套)。

年生产能力20000余台，大口径可达1m，能生产制造灰铸铁、球墨铸铁、不锈钢、高分子材料等众多材质的产品。

3、河北程跃泵业有限公司河北程跃泵业有限公司是一家生产及销售批发纸浆泵、化工泵、泥浆泵、抽砂泵、砂浆泵、压滤机入料泵的制造公司。

河北程跃泵业经过多年的努力奋斗，诚实做人，诚信经营，确保生产的每种规格产品质量，不让不合格的产品流出厂外，以合理的价格，完善的服务，短时间得到客户的信任您的信任让我们获得了长期客户。

我公司承揽带图加工业务。

产品主要为煤炭、电力、冶金、石油、化工、造纸、制药等部门提供配套专用，公司产品销往全国25个省市。

我公司将以"良好的信誉，合格的产品，合理的价格，完善的服务" 的宗旨，在最短的时间赢得客户的信任。

4. 贵州鑫鼎康工程设备有限公司贵州鑫鼎康工程设备有限公司是一家集销售、水泵技术咨询、技术服务、售后、安装调试为一体的高新科技企业。

工程塑料自吸泵的常规安装，还不会的赶快看过来！一、前言工程塑料自吸泵是一种具有广泛应用的泵，它不仅适用于建筑、水处理、化工和石油化工等领域，还可用于农业和家庭用水。

工程塑料自吸泵具有自吸高、噪音小、结构简单、安装便利等优点。

因此，我们需要了解一些关于工程塑料自吸泵的相关学问，并学习其常规安装方法。

二、工程塑料自吸泵的安装要求1.安装前要依据实际情况选择泵的安装位置。

2. 应确保安装的地面水平，保证泵的运转平稳。

3. 应避开安装在潮湿或有腐蚀性物质的地方，防止泵的损坏和腐蚀。

4. 应确保进出口管道的连接良好，松动和漏水都会影响泵的运转性能和寿命。

5. 安装后应对泵进行一次试运行，察看是否正常，如有异常应适时处理。

6. 为了削减噪音和振动，应将泵机电设备与基础板通过橡胶减震器连接，同时注意固定泵设备的支撑脚。

三、工程塑料自吸泵的安装步骤1. 安装前准备将泵安装在地面上之前必需先确定好泵的位置。

泵的安装位置要选择在比较平稳无坑洼的地面，且要与工业水源的水平线相平行。

假如地面不平，则要进行弥平，以免泵安装后产生不必要的摇摆和噪音，从而影响泵的运转寿命。

2. 清洗清理在液体输送介质要求较高的情况下，若泵的内部使用的介质与前一次使用的不同，或泵长时间不运转，应将泵的进出口、泵体内部、叶轮和其他部分进行彻底地清洗和清理，以免在使用过程中造成介质的污染和腐蚀等问题。

3. 泵的连接（1）连接进口、出口管道：要选择适当的尺寸、材质和连接方式，以充足泵的进出口管道的要求。

连接必需坚固无漏，管道的径向和轴向的偏差应小于泵的规定允许偏差；其松动和漏水都可能影响泵的运转性能和寿命。

（2）排气口连接：大口径泵在启动前应先排出介质管道中残留的空气。

排气管道的位置需要保证介质能够从排气口向上排水。

如采纳气液混合物流输送，应设置“V”形型倾斜法兰会排气、除泡及排污。

（3）填料注入管连接填料在使用之前应清洗。

泵的填料室中填充填料，并要使填料呈水平状态，同时注意不要显现空隙等不良现象。
