等电位连接

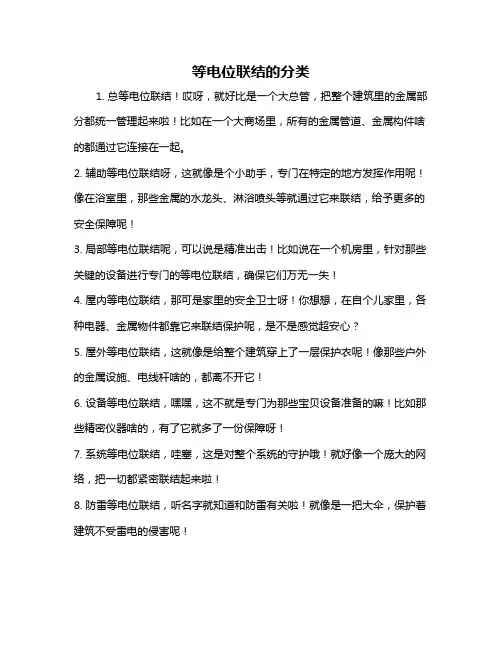

等电位联结的分类
1. 总等电位联结！哎呀，就好比是一个大总管，把整个建筑里的金属部分都统一管理起来啦！比如在一个大商场里，所有的金属管道、金属构件啥的都通过它连接在一起。

2. 辅助等电位联结呀，这就像是个小助手，专门在特定的地方发挥作用呢！像在浴室里，那些金属的水龙头、淋浴喷头等就通过它来联结，给予更多的安全保障呢！
3. 局部等电位联结呢，可以说是精准出击！比如说在一个机房里，针对那些关键的设备进行专门的等电位联结，确保它们万无一失！
4. 屋内等电位联结，那可是家里的安全卫士呀！你想想，在自个儿家里，各种电器、金属物件都靠它来联结保护呢，是不是感觉超安心？
5. 屋外等电位联结，这就像是给整个建筑穿上了一层保护衣呢！像那些户外的金属设施、电线杆啥的，都离不开它！
6. 设备等电位联结，嘿嘿，这不就是专门为那些宝贝设备准备的嘛！比如那些精密仪器啥的，有了它就多了一份保障呀！
7. 系统等电位联结，哇塞，这是对整个系统的守护哦！就好像一个庞大的网络，把一切都紧密联结起来啦！
8. 防雷等电位联结，听名字就知道和防雷有关啦！就像是一把大伞，保护着建筑不受雷电的侵害呢！
9. 特殊等电位联结，哈哈，这可是针对特殊情况的呀！比如在一些有特殊要求的场所，它的作用可就大大体现出来啦！
我觉得等电位联结真的太重要啦，是保障我们安全的关键之一呢！一定不能小瞧它呀！。

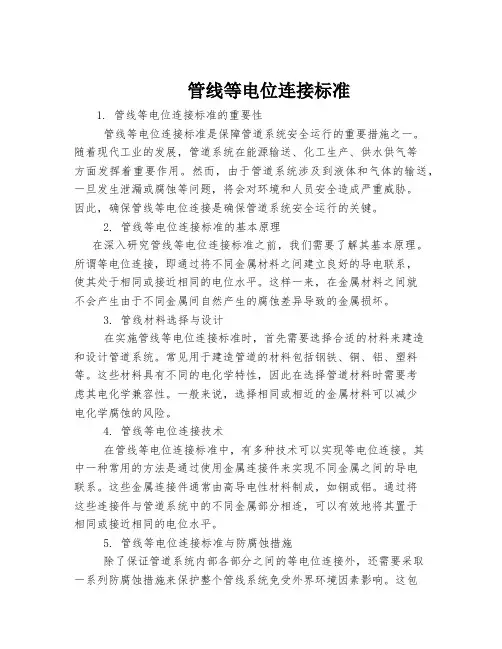

管线等电位连接标准1. 管线等电位连接标准的重要性管线等电位连接标准是保障管道系统安全运行的重要措施之一。

随着现代工业的发展，管道系统在能源输送、化工生产、供水供气等方面发挥着重要作用。

然而，由于管道系统涉及到液体和气体的输送，一旦发生泄漏或腐蚀等问题，将会对环境和人员安全造成严重威胁。

因此，确保管线等电位连接是确保管道系统安全运行的关键。

2. 管线等电位连接标准的基本原理在深入研究管线等电位连接标准之前，我们需要了解其基本原理。

所谓等电位连接，即通过将不同金属材料之间建立良好的导电联系，使其处于相同或接近相同的电位水平。

这样一来，在金属材料之间就不会产生由于不同金属间自然产生的腐蚀差异导致的金属损坏。

3. 管线材料选择与设计在实施管线等电位连接标准时，首先需要选择合适的材料来建造和设计管道系统。

常见用于建造管道的材料包括钢铁、铜、铝、塑料等。

这些材料具有不同的电化学特性，因此在选择管道材料时需要考虑其电化学兼容性。

一般来说，选择相同或相近的金属材料可以减少电化学腐蚀的风险。

4. 管线等电位连接技术在管线等电位连接标准中，有多种技术可以实现等电位连接。

其中一种常用的方法是通过使用金属连接件来实现不同金属之间的导电联系。

这些金属连接件通常由高导电性材料制成，如铜或铝。

通过将这些连接件与管道系统中的不同金属部分相连，可以有效地将其置于相同或接近相同的电位水平。

5. 管线等电位连接标准与防腐蚀措施除了保证管道系统内部各部分之间的等电位连接外，还需要采取一系列防腐蚀措施来保护整个管线系统免受外界环境因素影响。

这包括使用防腐涂层、阴极保护和定期检查维护等方法。

通过综合应用这些措施，可以最大限度地减少管道系统的腐蚀风险，延长其使用寿命。

6. 管线等电位连接标准的应用范围管线等电位连接标准广泛应用于各个领域的管道系统，包括石油、天然气、化工、供水供气等行业。

在这些行业中，管道系统承担着重要的能源输送和物质流动任务。

等电位联结目的和规范要求等电位联结（Equipotential bonding）是一种用于电气系统中保护人身安全的技术措施。

其目的是在电气设备的金属构件上，建立一个具有相同电位的连接，以确保在设备发生故障时，不会对人体造成电击危险。

等电位联结是电气安全的重要措施，其规范要求由各国电气安全标准所制定，以确保设备在使用过程中符合安全标准。

等电位联结的目的主要是为了保护人员的安全。

在电气设备中，一些金属构件可能会与电气回路产生接触，如果设备发生故障，如线路短路或漏电，就会导致构件上出现电压。

如果在此时人员触摸到可能有电压的构件，就会发生电击事故。

等电位联结通过将设备中所有可能带电的金属构件连接在一起，形成一个相同电位的接地系统，从而在设备故障时保护人员免受电击的危险。

1.设备接地：等电位联结中的关键是将设备金属构件与地之间建立良好的接地连接。

为此，规范要求设备金属构件必须与专门的接地系统连接，以确保金属构件和外部大地之间有较低的电阻。

这可以通过使用接地线或导体，将设备的金属构件与接地柱或接地网连接来实现。

2.电流分布：规范要求电流在等电位联结系统中分布均匀，即各个金属构件之间的电压差应保持较小。

为此，规范要求接地系统中的电阻值应控制在一定范围内，以确保金属构件之间的电压差不超过安全标准。

3.设备连接：规范要求等电位联结系统中的所有设备连接必须牢固可靠，并符合安全要求。

此外，规范还要求连接点必须清洁，无腐蚀和氧化，以确保连接的质量和可靠性。

4.系统检测和维护：规范要求等电位联结系统必须进行定期检测和维护，以确保其正常运行。

这包括检查接地线和接地柱的连接情况，测量接地电阻值，清理连接点等。

如果发现问题，必须及时采取措施修复和维护。

总之，等电位联结作为一种重要的电气安全措施，旨在保护人员免受电击危险。

各个国家和地区的电气安全标准都要求设备建立合适的等电位联结系统，并遵守相关规范要求，以确保电气设备在使用过程中达到安全标准。

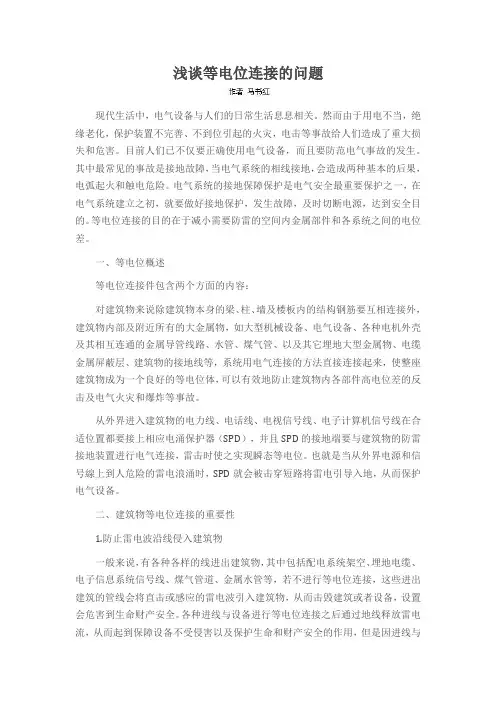

浅谈等电位连接的问题现代生活中，电气设备与人们的日常生活息息相关。

然而由于用电不当，绝缘老化，保护装置不完善、不到位引起的火灾，电击等事故给人们造成了重大损失和危害。

目前人们已不仅要正确使用电气设备，而且要防范电气事故的发生。

其中最常见的事故是接地故障，当电气系统的相线接地，会造成两种基本的后果，电弧起火和触电危险。

电气系统的接地保障保护是电气安全最重要保护之一，在电气系统建立之初，就要做好接地保护，发生故障，及时切断电源，达到安全目的。

等电位连接的目的在于减小需要防雷的空间内金属部件和各系统之间的电位差。

一、等电位概述等电位连接件包含两个方面的内容：对建筑物来说除建筑物本身的梁、柱、墙及楼板内的结构钢筋要互相连接外，建筑物内部及附近所有的大金属物，如大型机械设备、电气设备、各种电机外壳及其相互连通的金属导管线路、水管、煤气管、以及其它埋地大型金属物、电缆金属屏蔽层、建筑物的接地线等，系统用电气连接的方法直接连接起来，使整座建筑物成为一个良好的等电位体，可以有效地防止建筑物内各部件高电位差的反击及电气火灾和爆炸等事故。

从外界进入建筑物的电力线、电话线、电视信号线、电子计算机信号线在合适位置都要接上相应电涌保护器（SPD），并且SPD的接地端要与建筑物的防雷接地装置进行电气连接，雷击时使之实现瞬态等电位。

也就是当从外界电源和信号線上到人危险的雷电浪涌时，SPD就会被击穿短路将雷电引导入地，从而保护电气设备。

二、建筑物等电位连接的重要性1.防止雷电波沿线侵入建筑物一般来说，有各种各样的线进出建筑物，其中包括配电系统架空、埋地电缆、电子信息系统信号线、煤气管道、金属水管等，若不进行等电位连接，这些进出建筑的管线会将直击或感应的雷电波引入建筑物，从而击毁建筑或者设备，设置会危害到生命财产安全。

各种进线与设备进行等电位连接之后通过地线释放雷电流，从而起到保障设备不受侵害以及保护生命和财产安全的作用，但是因进线与设备外壳之间实际上是准等电位，因此浪涌保护器都会有一定的残压存在，所以应尽量选用与设备绝缘耐压水平相配合的浪涌保护器，以便达到更好的防雷目的。

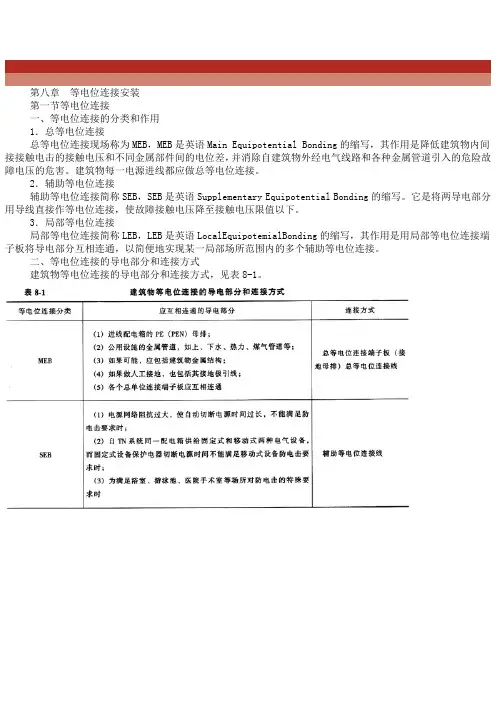

第八章等电位连接安装第一节等电位连接一、等电位连接的分类和作用1．总等电位连接总等电位连接现场称为MEB，MEB是英语Main Equipotential Bonding的缩写，其作用是降低建筑物内间接接触电击的接触电压和不同金属部件间的电位差，并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。

建筑物每一电源进线都应做总等电位连接。

2．辅助等电位连接辅助等电位连接简称SEB，SEB是英语Supplementary Equipotential Bonding的缩写。

它是将两导电部分用导线直接作等电位连接，使故障接触电压降至接触电压限值以下。

3．局部等电位连接局部等电位连接简称LEB，LEB是英语LocalEquipotemialBonding的缩写，其作用是用局部等电位连接端子板将导电部分互相连通，以简便地实现某一局部场所范围内的多个辅助等电位连接。

二、等电位连接的导电部分和连接方式建筑物等电位连接的导电部分和连接方式，见表8-1。

第六章配电箱及照明器具安装第一节配电箱安袋一、概述1．照明配电电箱的分类低压配电箱根据用途不同可分为电力配电箱和照明配电箱两种。

根据安装方式可分为明装(悬挂式)和暗装(嵌入式)，根据制作材质可分铁制、木制及塑料制品配电箱。

照明配电箱还有标准箱与非标准箱之分，标准箱系由丁厂成套生产组装的，非标准箱是根据实际需要自行设计制作或定制而成。

由于同家只对照明配电箱用统一的技术标准进行审壹和鉴定，而不做统一设计，且国内生产厂家繁多，故而规格、型号很多，选川标准照明配电箱时，应查阅有关的产品目录和电气设计手册等书籍。

2．照明配电箱的型号常用的标准照明配电箱有悬挂式和嵌入式两种，其型号及其含义如下：3．施工准备(1)施工材料：成套配电箱、自制木制配电箱所需的红、白、松板材，三合板，合夏。

多种规格木螺丝，红丹防锈漆，油漆，沥青，白乳胶等。

(2)施工机具：木铝、克丝钳、电工刀、螺丝刀、毛刷、托线板、铁板尺、卷尺等。

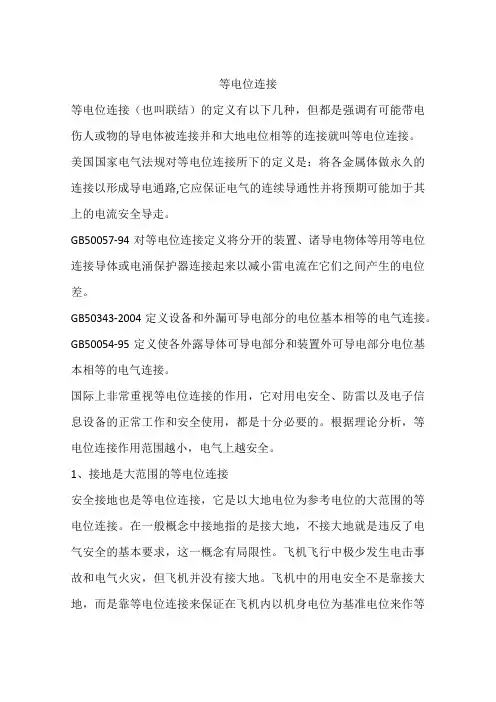

等电位连接等电位连接（也叫联结）的定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。

美国国家电气法规对等电位连接所下的定义是：将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。

GB50057-94对等电位连接定义将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。

GB50343-2004定义设备和外漏可导电部分的电位基本相等的电气连接。

GB50054-95定义使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。

国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

根据理论分析，等电位连接作用范围越小，电气上越安全。

1、接地是大范围的等电位连接安全接地也是等电位连接，它是以大地电位为参考电位的大范围的等电位连接。

在一般概念中接地指的是接大地，不接大地就是违反了电气安全的基本要求，这一概念有局限性。

飞机飞行中极少发生电击事故和电气火灾，但飞机并没有接大地。

飞机中的用电安全不是靠接大地，而是靠等电位连接来保证在飞机内以机身电位为基准电位来作等电位连接。

由于飞机内范围很窄小，即使在绝缘损坏的事故情况下电位差也很小，因此飞机上的电气安全是得到有效保证的。

人生活在地球上，因此往往需要与地球等电位，即将电气系统和电气设备外壳与地球连接，这就是常说的接地。

飞机上可用接线端子与机身连接，而在地球上则需用接地极作为接线端子与其连接。

2、建筑物的等电位连接安装国家建筑标准设计图集《等电位连接安装》(97SD567)对建筑物的等电位连接具体做法作了详细介绍。

该图集适用范围为：一般工业与民用建筑物电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位连接通用安装图，建筑物防雷和电子信息设备防瞬态过电压及干扰等其他等电位连接安装尚应按其相应的要求进行施工。

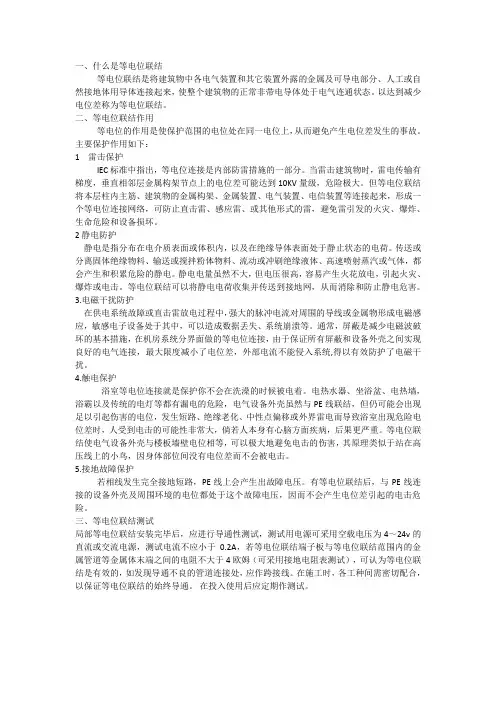

一、什么是等电位联结等电位联结是将建筑物中各电气装置和其它装置外露的金属及可导电部分、人工或自然接地体用导体连接起来，使整个建筑物的正常非带电导体处于电气连通状态。

以达到减少电位差称为等电位联结。

二、等电位联结作用等电位的作用是使保护范围的电位处在同一电位上，从而避免产生电位差发生的事故。

主要保护作用如下：1 雷击保护IEC标准中指出，等电位连接是内部防雷措施的一部分。

当雷击建筑物时，雷电传输有梯度，垂直相邻层金属构架节点上的电位差可能达到10KV量级，危险极大。

但等电位联结将本层柱内主筋、建筑物的金属构架、金属装置、电气装置、电信装置等连接起来，形成一个等电位连接网络，可防止直击雷、感应雷、或其他形式的雷，避免雷引发的火灾、爆炸、生命危险和设备损坏。

2静电防护静电是指分布在电介质表面或体积内，以及在绝缘导体表面处于静止状态的电荷。

传送或分离固体绝缘物料、输送或搅拌粉体物料、流动或冲刷绝缘液体、高速喷射蒸汽或气体，都会产生和积累危险的静电。

静电电量虽然不大，但电压很高，容易产生火花放电，引起火灾、爆炸或电击。

等电位联结可以将静电电荷收集并传送到接地网，从而消除和防止静电危害。

3.电磁干扰防护在供电系统故障或直击雷放电过程中，强大的脉冲电流对周围的导线或金属物形成电磁感应，敏感电子设备处于其中，可以造成数据丢失、系统崩溃等。

通常，屏蔽是减少电磁波破坏的基本措施，在机房系统分界面做的等电位连接，由于保证所有屏蔽和设备外壳之间实现良好的电气连接，最大限度减小了电位差，外部电流不能侵入系统,得以有效防护了电磁干扰。

4.触电保护浴室等电位连接就是保护你不会在洗澡的时候被电着。

电热水器、坐浴盆、电热墙，浴霸以及传统的电灯等都有漏电的危险，电气设备外壳虽然与PE线联结，但仍可能会出现足以引起伤害的电位，发生短路、绝缘老化、中性点偏移或外界雷电而导致浴室出现危险电位差时，人受到电击的可能性非常大，倘若人本身有心脑方面疾病，后果更严重。

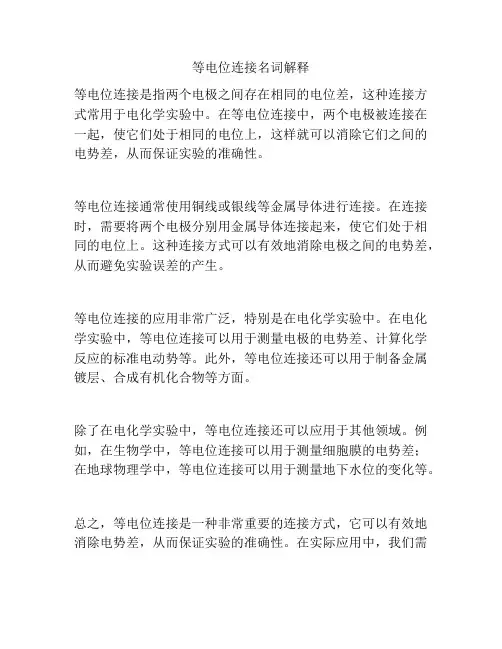

等电位连接名词解释
等电位连接是指两个电极之间存在相同的电位差，这种连接方式常用于电化学实验中。

在等电位连接中，两个电极被连接在一起，使它们处于相同的电位上，这样就可以消除它们之间的电势差，从而保证实验的准确性。

等电位连接通常使用铜线或银线等金属导体进行连接。

在连接时，需要将两个电极分别用金属导体连接起来，使它们处于相同的电位上。

这种连接方式可以有效地消除电极之间的电势差，从而避免实验误差的产生。

等电位连接的应用非常广泛，特别是在电化学实验中。

在电化学实验中，等电位连接可以用于测量电极的电势差、计算化学反应的标准电动势等。

此外，等电位连接还可以用于制备金属镀层、合成有机化合物等方面。

除了在电化学实验中，等电位连接还可以应用于其他领域。

例如，在生物学中，等电位连接可以用于测量细胞膜的电势差；在地球物理学中，等电位连接可以用于测量地下水位的变化等。

总之，等电位连接是一种非常重要的连接方式，它可以有效地消除电势差，从而保证实验的准确性。

在实际应用中，我们需
要根据具体情况选择适当的金属导体和连接方式，以确保实验的成功。

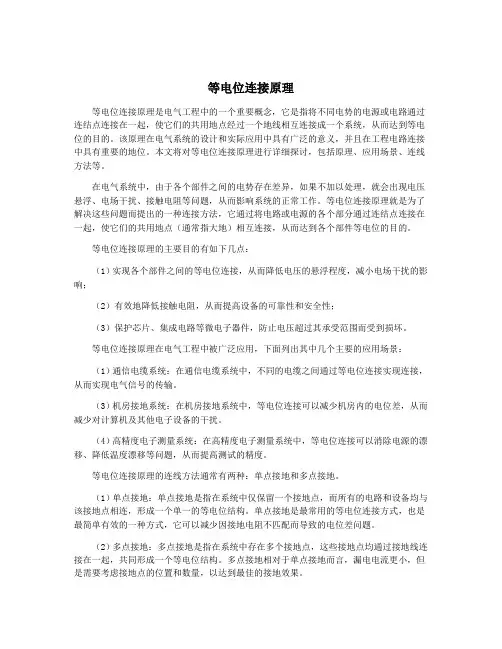

等电位连接原理等电位连接原理是电气工程中的一个重要概念，它是指将不同电势的电源或电路通过连结点连接在一起，使它们的共用地点经过一个地线相互连接成一个系统，从而达到等电位的目的。

该原理在电气系统的设计和实际应用中具有广泛的意义，并且在工程电路连接中具有重要的地位。

本文将对等电位连接原理进行详细探讨，包括原理、应用场景、连线方法等。

在电气系统中，由于各个部件之间的电势存在差异，如果不加以处理，就会出现电压悬浮、电场干扰、接触电阻等问题，从而影响系统的正常工作。

等电位连接原理就是为了解决这些问题而提出的一种连接方法，它通过将电路或电源的各个部分通过连结点连接在一起，使它们的共用地点（通常指大地）相互连接，从而达到各个部件等电位的目的。

等电位连接原理的主要目的有如下几点：（1）实现各个部件之间的等电位连接，从而降低电压的悬浮程度，减小电场干扰的影响；（2）有效地降低接触电阻，从而提高设备的可靠性和安全性；（3）保护芯片、集成电路等微电子器件，防止电压超过其承受范围而受到损坏。

等电位连接原理在电气工程中被广泛应用，下面列出其中几个主要的应用场景：（1）通信电缆系统：在通信电缆系统中，不同的电缆之间通过等电位连接实现连接，从而实现电气信号的传输。

（3）机房接地系统：在机房接地系统中，等电位连接可以减少机房内的电位差，从而减少对计算机及其他电子设备的干扰。

（4）高精度电子测量系统：在高精度电子测量系统中，等电位连接可以消除电源的漂移、降低温度漂移等问题，从而提高测试的精度。

等电位连接原理的连线方法通常有两种：单点接地和多点接地。

（1）单点接地：单点接地是指在系统中仅保留一个接地点，而所有的电路和设备均与该接地点相连，形成一个单一的等电位结构。

单点接地是最常用的等电位连接方式，也是最简单有效的一种方式，它可以减少因接地电阻不匹配而导致的电位差问题。

（2）多点接地：多点接地是指在系统中存在多个接地点，这些接地点均通过接地线连接在一起，共同形成一个等电位结构。

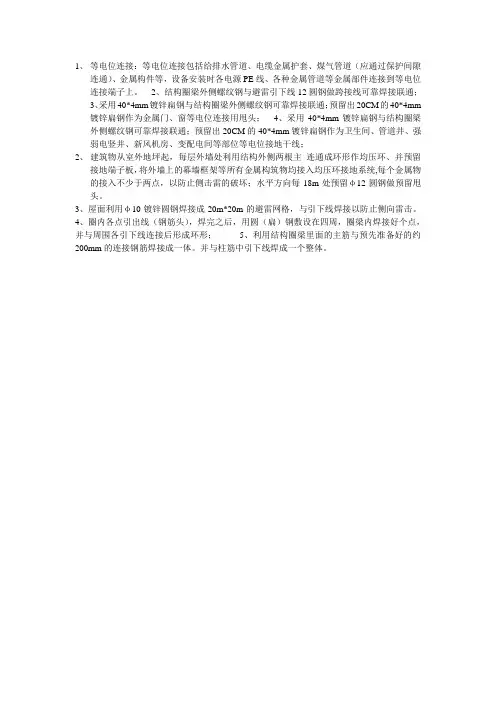

1、等电位连接：等电位连接包括给排水管道、电缆金属护套、煤气管道（应通过保护间隙
连通）、金属构件等，设备安装时各电源PE线、各种金属管道等金属部件连接到等电位连接端子上。

2、结构圈梁外侧螺纹钢与避雷引下线12圆钢做跨接线可靠焊接联通；
3、采用40*4mm镀锌扁钢与结构圈梁外侧螺纹钢可靠焊接联通；预留出20CM的40*4mm
镀锌扁钢作为金属门、窗等电位连接用甩头；4、采用40*4mm镀锌扁钢与结构圈梁外侧螺纹钢可靠焊接联通；预留出20CM的40*4mm镀锌扁钢作为卫生间、管道井、强弱电竖井、新风机房、变配电间等部位等电位接地干线；
2、建筑物从室外地坪起，每层外墙处利用结构外侧两根主连通成环形作均压环、并预留
接地端子板，将外墙上的幕墙框架等所有金属构筑物均接入均压环接地系统,每个金属物的接入不少于两点，以防止侧击雷的破坏；水平方向每18m处预留φ12圆钢做预留甩头。

3、屋面利用φ10镀锌圆钢焊接成20m*20m的避雷网格，与引下线焊接以防止侧向雷击。

4、圈内各点引出线（钢筋头），焊完之后，用圆（扁）钢敷设在四周，圈梁内焊接好个点，并与周围各引下线连接后形成环形；
5、利用结构圈梁里面的主筋与预先准备好的约200mm的连接钢筋焊接成一体。

并与柱筋中引下线焊成一个整体。

等电位联结目的及规范要求等电位联结是一种用于实现电气安全的电气联结方式。

在工业和建筑领域，电力系统中多个设备和设施需要进行电气联接，等电位联结能够将电气设施、设备或者系统以相同电位连接，从而避免电击危险，提高电气安全性。

本文将探讨等电位联结的目的以及规范要求。

等电位联结的目的是保证电气安全，避免电击危险。

在各种电气设施、设备或者系统之间建立等电位联结能够将它们以相同的电位连接在一起，从而避免由于电位差产生的电流流动，减少电气事故的发生。

等电位联结能够有效降低电击危险，保护人身安全。

为了实现等电位联结的目的，一些国家制定了相关的规范要求。

以下是一些常见的规范要求：1.接地系统：等电位联结要求设备、设施或者系统必须连接到适当的接地系统。

接地系统可以消除电位差，降低电流流动，防止人体触电。

接地系统的设计和安装必须符合相关规范，并且需要定期检查和维护。

2.等电位联结线：等电位联结线是将设备、设施或者系统连接在一起的导线。

等电位联结线必须具有足够的导电能力和耐久性，以确保安全的电气接地。

等电位联结线的材料、尺寸以及连接方式必须符合规范的要求。

3.联结点：等电位联结点是设备、设施或者系统之间进行等电位联结的位置。

联结点必须能够确保良好的电气连接，以达到等电位联结的目的。

联结点必须固定可靠，并且需要定期检查和维护以确保其正确性和完整性。

4.标识：等电位联结点和等电位联结线必须标有正确的标识，以便操作人员能够识别和理解。

标识必须清晰可见，并且需要定期检查和维护以确保其清晰易读。

5.线路保护：等电位联结线和接地系统必须采取适当的线路保护措施。

例如，使用熔断器或者保险丝来保护联结线，确保在电流过大的情况下能够迅速切断电源。

6.检查和测试：等电位联结点和接地系统需要定期进行检查和测试，以确保其符合要求。

例如，测量等电位联结线的电阻，检测联结点的安全性和完整性。

测试结果必须记录并及时采取措施进行维修和修复。

总之，等电位联结是保证电气安全的重要手段。

建筑电气工程的等电位联结及其施工质量等电位连接(也叫联结)是指“将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差”。

等电位联结在电气设计中，是一种行之有效的安全措施，它对于建筑物的防雷及电气安全具有十分重要的作用，广泛应用于住宅楼的电气施工中。

为此，为了避免种种电气事故的发生，文章就建筑电气工程的等电位联结及其施工质量展开探讨，以供参考。

1等电位联结的分类1.1 总等电位联结( MEB) 总等电位联结是指将建筑物内的下列导电部分都在进线配电箱近旁的总等电位联结箱接地母排上相互联结，即：进线配电箱的PE (PEN母排；从接地极引来的接地干线；建筑物内的输送管道及类似的金属件，如给排水管道、集中采暖、空调系统的管道；建筑物钢筋混凝土内的钢筋网、金属构件等。

1.2 局部等电位联结( LEB) 局部等电位联结是指在建筑物内的局部范围内按总等电位联结的要求再做一次等电位联结。

如卫生间、水泵房、游泳池、喷水池、医院手术室等应做局部等电位联结。

1.3 辅助等电位联结( SEB) 辅助等电位联结是在伸臂范围内有可能出现危险电位差的可同时接触的电气设备之间或电气设备与装置外可导电部分（如金属管道、金属结构件）之间直接用导体作联结。

如金属门或窗旁有配电箱、柜，则配电箱、柜与金属门、窗作辅助等电位联结。

2等电位联结的作用2.1 电击防护等电位联结是内部防雷措施的一部分，其在一定程度上可降低建筑物内间接接触电击的间接接触电压和不同金属部件间的电位差，可防止直击雷、感应雷或其他形式的雷，避免火灾、爆炸、生命危险和设备损坏。

2.2 静电防护等电位联结可将静电电荷收集并传送到接地网，从而消除和防止静电危害，以避免静电产生火花放电，引起火灾、爆炸或电击。

2.3 电磁干扰防护等电位联结可很好地实现机房系统内屏蔽和设备间的电气连接，从而可最大限度减小电位差，避免外部电流侵入系统。

2.4 触电保护在住宅的卫生间做等电位联结，当卫生间的电器因漏电而导致人体将有可能受到电击时，而等电位联结可使电气设备外壳与楼板墙壁电位相等，从而可极大地避免人体受电击的伤害。

等电位连接是什么意思？在防雷装置的设置上⼈们往往⽐较注意外部防雷装置和内部的电涌保护，容易忽视等电位连接在雷电防护的重要作⽤。

有时还特意设置单独的接地装置，单独的引下线，还错误的提出“共⽹不共线，分类接地⽹，不串不共⽤，⼀点接地法”的⼝号，⼀⽅⾯给设计施⼯增加了难度和增⼤了开⽀，另⼀⽅⾯违背了等电位的基本原理，会给被保护设备以及⼈⾝安全造成潜在的威胁。

（⼀）基本概念防雷等电位连接——是将分开的导电装置各部分⽤等电位连接导体或电涌保护器(SPD)做等电位连接。

它包括在内部防雷装置中，其⽬的是减⼩建筑物⾦属构件与设备之间或设备与设备之间由雷电流产⽣的电位差。

防雷等电位连接区别于电⽓安全的等电位连接，最主要是将不能直接连接的带电体通过电涌保护器做等电位连接。

等电位连接⽹络——是对⼀个系统的外露各导电部分做等电位连接的各导体所组成的⽹络。

共⽤接地系统——是⼀建筑物接⾄接地装置的所有互相连接的⾦属装置(包括外部防雷装置)，并且是⼀个低电感的⽹形接地系统。

接地基准点——是⼀系统的等电位连接⽹络与共⽤接地系统之间唯⼀的⼀点连接点。

信息系统的等电位连接：各种形式的电⼦系统的应⽤在不断增加，这些系统包括计算机、通信设备、控制系统等，在国际电⼯委员会的标准中将它们统称为信息系统。

对信息系统的外露导电部分应建⽴等电位连接⽹络，原则上⼀个等电位连接⽹络不需要连到⼤地，但通常所考虑的所有等电位连接⽹络都会有通⼤地的连接。

信息系统的各⾦属组件(如各种箱体、壳体、机架)与建筑物共⽤接地系统的等电位连接有两种原则⽅法，见图13中的h和g。

图13中的h为S型等电位连接⽹络，即星形结构或通称为单点接地；g为M型等电位连接⽹络，即⽹形结构或通称为多点接地。

a—防雷装置的接闪器以及可能是建筑物空间屏蔽的⼀部分（如⾦属屋顶）；b—防雷装置的引下线以及可能是建筑物空间屏蔽的⼀部分（如⾦属⽴⾯、墙内钢筋）；c—防雷装置的接地装置（接地体⽹络、共⽤接地体⽹络）以及可能是建筑物空间屏蔽的⼀部分（基础内钢筋和基础接地体）；d—内部导电物体，在建筑物内及其上的⾦属装置（不包括电⽓装置），如电梯轨道，吊车，⾦属地⾯，⾦属门框架，各种服务性设施的⾦属管道，⾦属电缆桥架，地⾯、墙和天花板的钢筋；e—（局部）信息系统的⾦属组件，如箱体、壳体、机架；f—代表局部等电位连接带（单点连接）的接地基准点（ERP）；g—（局部）信息系统的⽹形等电位连接结构；h—（局部）信息系统的星形等电位连接结构；i—固定安装的Ⅰ级设备（引⼊PE线）和Ⅱ级设备（不引⼊PE线）；等电位连接带：k—主要供电⼒线路的、供电⼒设备等电位连接⽤的总接地端（总接地带、总接地母线、总等电位连接带）。

什么是等电位联结为什么要设置等电位联结什么是等电位联结？等电位联结的定义有以下几种：美国国家电气法规对等电位联结所下的定义：将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。

《建筑物防雷设计规范》GB 50057-94（2000年版）对等电位联结的定义：将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。

《建筑物电子信息系统防雷技术规范》GB 50343-2004对等电位联结的定义：设备和外露可导电部分的电位基本相等的电气连接。

《低压配电设计规范》GB 50054-95对等电位联结的定义：使各外露可导电部分和装置外可导电部分电位基本相等的电气连接。

上面的几种定义，都是强调将有可能带电伤人或物的设备外露可导电部分和装置外可导电部分做电位基本相等的电气连接，以达到减少电位差，这种连接就是等电位联结。

国际上非常重视等电位联接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

可以说，等电位联结越可靠、施工质量越高，电气上越安全。

需要特别指出，等电位联结中的“联结”，不同于电气线路中各线路之间、线路与设备之间的电气“连接”，也就是说“联结”不同于“连接”。

等电位“联结”是指为达到等电位目的而将各外露可导电部分和装置外可导电部分进行的的电气连接，这些导体正常工作时不通电流，不带电位，仅在故障时才通电流。

而通常所说的“连接”，是指工作时有电流流动的导体之间的电气“连接”。

为什么要设置等电位联结？为了人身和电气系统运行安全，在低压配电系统内，设置有各种继电保护、漏电保护和专用PE线保护等措施，保护措施已比较完善，为什么还要设置等电位联结？等电位联结是防止电击的一项重要安全措施。

我们从两起事故案例说起，几年前，山东某地一大学生落入喷水池，19人下去相救牺牲了7人。

发生这个惨剧仅仅是因为一台潜水泵漏电，而这个喷水池未做等电位联结；2007年12月15日晚，两人在昆明人民西路某温泉会馆桑拿室洗浴，因漏电，导致1人当场死亡，另1人受伤，究其原因，也是未做等电位联结。

什么是等电位连接1.等电位联结的作用建筑物的低压电气装置应采用等电位联结，以降低建筑物内间接接触电压和不同金属书体间的电位差；避免自建筑物外经电气线路和金属管道引入的故障电压的危害；减少保护电器动作不可靠带来的危险和有利于避免外界电磁场引起的干扰、改善装置的电磁兼容性。

2.等电位联结的分类①总等电位联结总等电位联结是将建筑物电气装置外露导电部分与装置外导电部分电位基本相等的连接。

通过进线配电箱近旁的总等电位联结端子板（接地母排）将下列导电部分互相连通：（1）进线配电箱的PE（PEN）母排；（2）金属管道如给排水、热力、煤气等干管；（3）建筑物金属结构；（4）建筑物接地装置。

建筑物每一电源进线都应做总等电位联结，各个总等电位联结端子板间应互相连通。

②辅助等电位联结将导电部分间用导体直接连通，使其电位相等或接近，称为辅助等电位联结。

③局部等电位联结在一局部场所范围内将各可导电部分连通，称为局部等电位联结。

可通过局部等电位联结端子板将PE母线（或干线）、金属管道、建筑物金属体等相互连通。

下列情况需作局部等电位联结：（1）当电源网络阻抗过大，使自动切断电源时间过长，不能满足防电击要求时；（2）由TN系统同一配电箱供电给固定式和手持式、移动式两种电气设备，而固定式设备保护电器切断电源时间不能满足手持式、移动式设备防电击要求时；（3）为满足浴室、游泳池、医院手术室等场所对防电击的特殊要求时；（4）为避免爆炸危险场所因电位差产生电火花时；2.等电位连接线的界面要求3.等电位联结与接地的关系接地可视为以大地作为参考电位的等电位联结，为防电击而设的等电位联结一般均作接地，与地电位相一致，有利于人身安全。

4.等电位联结线的安装（1）金属管道上的阀门、仪表等装置需加跨接线连成电气通路。

（2）煤气管入户处应插入一绝缘段（如在法兰盘间插入绝缘板），并在此绝缘段两端跨接火花放电间隙，由煤气公司实施。

（3）导体间的连接可根据实际情况采用焊接或螺栓连接，要求做到连接可靠。

等电位连接（也叫联结）定义有以下几种，但都是强调有可能带电伤人或物的导电体被连接并和大地电位相等的连接就叫等电位连接。

美国国家电气法规对等电位连接所下的定义是：“将各金属体做永久的连接以形成导电通路,它应保证电气的连续导通性并将预期可能加于其上的电流安全导走。

”GB50057-94对等电位连接定义“将分开的装置、诸导电物体等用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。

”GB50343-2004 定义“设备和外漏可导电部分的电位基本相等的电气连接。

”GB50054-95定义“使各外露导体可导电部分和装置外可导电部分电位基本相等的电气连接。

”国际上非常重视等电位连接的作用，它对用电安全、防雷以及电子信息设备的正常工作和安全使用，都是十分必要的。

根据理论分析，等电位连接作用范围越小，电气上越安全。

1、接地是大范围的等电位连接安全接地也是等电位连接，它是以大地电位为参考电位的大范围的等电位连接。

在一般概念中接地指的是接大地，不接大地就是违反了电气安全的基本要求，这一概念有局限性。

飞机飞行中极少发生电击事故和电气火灾，但飞机并没有接大地。

飞机中的用电安全不是靠接大地，而是靠等电位连接来保证在飞机内以机身电位为基准电位来作等电位连接。

由于飞机内范围很窄小，即使在绝缘损坏的事故情况下电位差也很小，因此飞机上的电气安全是得到有效保证的。

人生活在地球上，因此往往需要与地球等电位，即将电气系统和电气设备外壳与地球连接，这就是常说的“接地”。

飞机上可用接线端子与机身连接，而在地球上则需用接地极作为接线端子与其连接。

2、建筑物的等电位连接安装国家建筑标准设计图集《等电位连接安装》(97SD567)对建筑物的等电位连接具体做法作了详细介绍。

该图集适用范围为：一般工业与民用建筑物电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位连接通用安装图，建筑物防雷和电子信息设备防瞬态过电压及干扰等其他等电位连接安装尚应按其相应的要求进行施工。

管线等电位连接标准
管线等电位连接标准是指在工业现场中，将同一电位的管线连接起来，以确保电位的均衡和安全。

根据国家标准和行业规范，常用的管线等电位连接标准有以下几种：
1. 焊接连接：采用电焊将管线连接在一起，确保电流能够流通，形成连续的电位。

2. 螺栓连接：使用螺栓将管线紧固在一起，通过接地装置将他们与地面连接，从而形成连续的电位。

3. 接地线连接：将所有的管线通过接地线连接在一起，再将接地线与地面连接，实现管线之间及与地面的等电位连接。

4. 挡板连接：在同一地面上安装金属挡板，将所有的管线连接在挡板上，通过挡板与地面的连接，实现管线之间及与地面的等电位连接。

这些连接标准的选择取决于具体情况和要求，必须遵循国家标准和行业规范进行设计和施工。

同时，在管线运行期间需要进行定期检查和维护，确保连接的稳定性和可靠性。
