电路故障专题练习姓名：1、如图所示电路，闭合开并，两只灯泡都不亮，且电流表和电压表的指针会都不动。
现将两灯泡L1和L2¬的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．从ａ点经电流表到开关这段电路中出现断路B．灯泡Ｌ1的灯丝断了C．灯泡Ｌ2的灯丝断了D．电流表和两个灯泡都坏了2、在如图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光。
一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。
则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3、如图，闭合开关后，发现L1和L2都不亮。
为了检查电路中的故障，用电压表去测电压，使电压表的“+”接线柱与a点相连，用另一接线柱分别与b、c、d相连时，电压表的读数为5.6伏，与e相连时的读数为0。
根据上述结果，可以判断：完好的元件有________________；发生故障的元件有____________；不能判断的部分有_____________。
4、在如图4所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
5、在图5所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
6、在图6所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是（）(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
家庭电路故障分析专题1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．2．小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合a b c点时，测电笔开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试,,的氖管都发光，则电路的故障可能为______________．4．如图所示，当开关s闭合后，发现电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路的可能故障：（1）测电笔只在a、d点发光：_____；（2）测电笔只在b点不发光：_____；（3）测电笔在a、b、c、d各点都发光：_____。
5．人们使用两脚插头台灯时，往往会随意插入两孔插座中．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，6．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．7．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．8．家庭电路中，电灯正常发光。
一、初中物理家庭电路故障的分析问题1．随着家用电器的普及应用，“儿童安全插座”走入我们视线，“儿童安全插座”具有保护门双层互锁，当两级孔插入时，三孔依然处于封闭状态，能有效的防止触电事故的发生。
关于“儿童安全插座”下列说法正确的是（）A．“儿童安全插座”上的开关接在火线上B．“儿童安全插座”白色保护门属于导体C．儿童触碰到“儿童安全插座”的白色安全门，电路就自动连通D．若“儿童安全插座”发生短路，家庭电路中的其它用电器仍能正常工作【答案】A【解析】【详解】A．家庭电路中开关是接在火线上的，所以说“儿童安全插座”上的开关接在火线上，A正确；B．“儿童安全插座”白色保护门是橡胶制成的，属于绝缘体，B错误；C．儿童触碰到“儿童安全插座”的白色安全门，保护门双层互锁，电路不会连通，C错误；D．若“儿童安全插座”发生短路，由于家庭电路中的其它用电器是并联的，其它用电器不能正常工作，D错误。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路【答案】C【解析】【分析】【详解】正在烧水的电热壶突然不能工作，但电灯仍正常工作，说明电路中不能出现短路，否则保险丝烧毁，用电器都不能正常工作，所以电路中出现断路现象；电灯仍正常工作，说明A 点左侧，C点左侧都没出现断路现象，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线没有断路，零线断路了，且是在C、D之间导线断路．3．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。

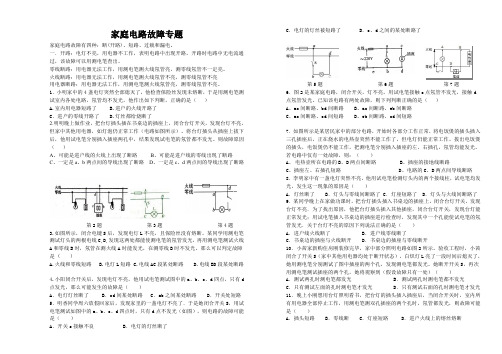

家庭电路故障专题家庭电路故障有四种：断(开路)、短路、过载和漏电。
一．开路：电灯不亮，用电器不工作，表明电路中出现开路，开路时电路中无电流通过，该故障可以用测电笔查出。
零线断路：用电器无法工作，用测电笔测火线氖管亮，测零线氖管不一定亮。
火线断路：用电器无法工作，用测电笔测火线氖管不亮，测零线氖管不亮用电器断路：用电器无法工作，用测电笔测火线氖管亮，测零线氖管不亮。
1．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是（）A.室内用电器短路了 B.进户的火线开路了C．进户的零线开路了 D.灯丝都给烧断了2.明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）。
将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光。
则故障原因（）A 、可能是进户线的火线上出现了断路B 、可能是进户线的零线出现了断路C 、一定是a 、b 两点间的导线出现了断路D 、一定是c 、d 两点间的导线出现了断路第2题第3题第4题3.如图所示，闭合电键S 后，发现电灯L 不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线B 时，氖管在测火线A 时能发光，在测零线B 时不发光。
那么可以判定故障是()A.火线和零线短路B.电灯L 短路C.电线AC 段某处断路D.电线BD 段某处断路4.小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d 四点，只有d 点发光，那么可能发生的故障是（）A．电灯灯丝断了B．cd 间某处断路C．ab 之间某处断路D．开关处短路5．明香同学周六放假回家后，发现家里的一盏电灯不亮了．于是她闭合开关S，用试电笔测试如图中的a、b、c、d 四点时，只有d 点不发光（如图），则电路的故障可能是（）A．开关s 接触不良B．电灯的灯丝断了C．电灯的灯丝被短路了D．c、d 之间的某处断路了第5题第6题第7题6．图2是某家庭电路，闭合开关，灯不亮。
电路故障的练习题（含答案）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）A、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。
2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。
3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现A、电流表被烧坏；B、电压表被烧坏；（）C、两只灯会被烧坏；D、两只灯都能发光。
4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。
5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。
6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=0,U bc=0, U cd=6V, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6v, U ab=6V,U bc=0, U cd=0, 则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0, U bc=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。
1、小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：（）A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：（）A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：（）A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是：；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。

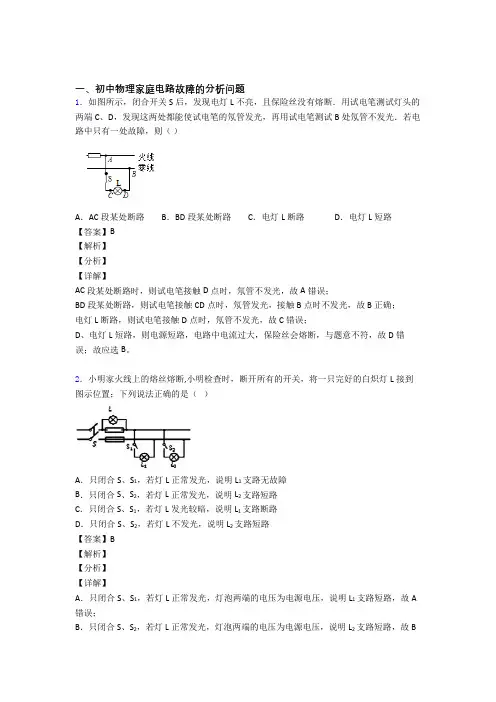

一、初中物理家庭电路故障的分析问题1．电工修理如图所示的照明电路时，发现电灯R不亮，用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有A点氖管发光，则故障可能发生在（）A．AC段B．CD段C．电灯R短路D．BD段【答案】D【解析】【详解】A．假设AC段断路，用测电笔测试C后，没有电流流过氖管，氖管不会发光，这与题意不符合，所以AC段不会断路，故障不可能发生在AC段，A项不合题意；BC．假设CD段断路，那么电灯R不亮，用测电笔测试C，氖管能够发光，但是用测电笔测试D，没有电流流过氖管，氖管不会发光，这与题意不符合，所以CD段不会断路；假设CD段短路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，而测试A、B两点时，这两处都能使氖管发光，这与题意不符合，所以CD段不会短路，即电灯R 不会短路；综上所述，故障不会发生在CD段，电灯R也不会短路，B、C项不合题意；D．假设BD段断路，那么电灯R不亮，用测电笔测试C、D后，这两处都能使氖管发光，测试A、B两点时，A点氖管能发光，B点氖管不能发光，这与题意相符合，所以故障可能是BD段断路；选项D符合题意；故选D。
2．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。

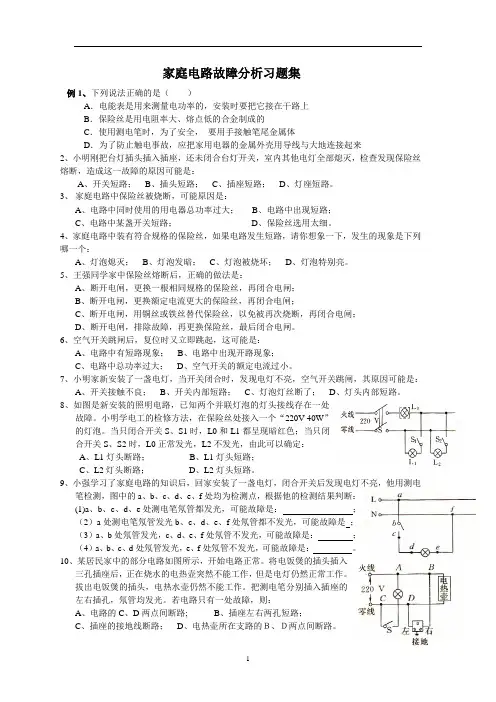

家庭电路故障分析习题集例1、下列说法正确的是（）A．电能表是用来测量电功率的，安装时要把它接在干路上B．保险丝是用电阻率大、熔点低的合金制成的C．使用测电笔时，为了安全，要用手接触笔尾金属体D．为了防止触电事故，应把家用电器的金属外壳用导线与大地连接起来2、小明刚把台灯插头插入插座，还未闭合台灯开关，室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是：A、开关短路；B、插头短路；C、插座短路；D、灯座短路。
3、家庭电路中保险丝被烧断，可能原因是：A、电路中同时使用的用电器总功率过大；B、电路中出现短路；C、电路中某盏开关短路；D、保险丝选用太细。
4、家庭电路中装有符合规格的保险丝，如果电路发生短路，请你想象一下，发生的现象是下列哪一个：A、灯泡熄灭；B、灯泡发暗；C、灯泡被烧坏；D、灯泡特别亮。
5、王强同学家中保险丝熔断后，正确的做法是：A、断开电闸，更换一根相同规格的保险丝，再闭合电闸；B、断开电闸，更换额定电流更大的保险丝，再闭合电闸；C、断开电闸，用铜丝或铁丝替代保险丝，以免被再次烧断，再闭合电闸；D、断开电闸，排除故障，再更换保险丝，最后闭合电闸。
6、空气开关跳闸后，复位时又立即跳起，这可能是：A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
7、小明家新安装了一盏电灯，当开关闭合时，发现电灯不亮，空气开关跳闸，其原因可能是：A、开关接触不良；B、开关内部短路；C、灯泡灯丝断了；D、灯头内部短路。
8、如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合开关S、S1时，L0和L1都呈现暗红色；当只闭合开关S、S2时，L0正常发光，L2不发光，由此可以确定：A、L1灯头断路；B、L1灯头短路；C、L2灯头断路；D、L2灯头短路。
9、小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a、b、c、d、e、f处均为检测点，根据他的检测结果判断：(1)a、b、c、d、e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b、c、d、e、f处氖管都不发光，可能故障是；（3）a、b处氖管发光，c、d、e、f处氖管不发光，可能故障是：；（4）a、b、c、d处氖管发光，e、f处氖管不发光，可能故障是：。

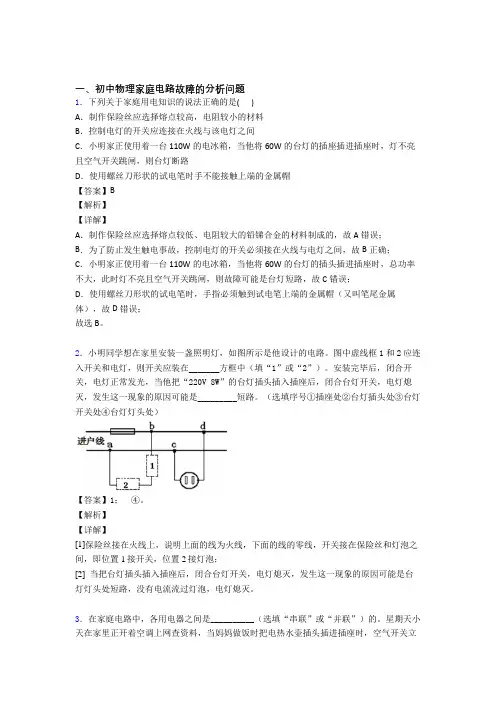

一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
家庭电路得故障专题一、总述：家庭电路中得故障主要就是：一、短路:电流没有经过用电器直接通过了零、火线（会引起保险丝烧断）。
1、家庭电路中得保险丝烧断了，原因可能就是A．电路短路B。
有人触电C。
灯泡得灯丝断了Ｄ。
零线出现断路2 灾后重建，小宇同学家得永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路就是否有问题，她先断开所有用电器与总开关,然后将火线上得保险丝取下，换上一只额定电压为２２0 V得灯泡,闭合总开关，发现灯泡正常发光。
由此判断A．线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路Ｃ。
线路安装不正确，电路中有断路D．仅由此不能判断线路就是否有问题３晚上小刚想用台灯照明瞧书，把台灯得插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断得原因可能就是:（）Ａ、插头短路B、进户线得零线断路C、灯座短路D、进户火线上得熔丝熔断二、断路：用电器自身断路、火线断路(试电笔接触任何地方氖管不发光)、零线断路(试电笔得氖管在接触断开位置以前就是发光得）。
1、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光,测试a、b两点时，只有a点氖管发光,则故障可能就是A．火线与零线短路B。
a、ｄ之间某处断路C。
b、c之间某处断路D。
电灯得灯丝断了2 夜里，小明家得三盏电灯均正常发光,突然三盏灯突然全部熄灭，经检查保险丝完好，用试电笔检查插座得两孔，氖管均发光,发生这一现象得原因可能就是（)A、插座处发生短路了Ｂ、某个电灯得灯丝烧断了Ｃ、进户线得火线断了Ｄ、进户线得零线断了３一位“法师"在铺有塑料地毯得舞台上表演不怕电得“功夫”。
她将一盏普通得白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下,“法师"两手分别抓住两导线头Ａ、B，如图3所示，其助手用测电笔分别测试A、B及“法师”得皮肤.发现测电笔得氖管都发光。
对此表演得合理解释就是( ）.A“法师”有特异功能，确实不怕电 B.“法师”得两手均戴有特制绝缘手套Ｃ在人灯交替过程中，助手将零线断开了D在人灯交替过程中，助手将火线C4注意得就是:总功率过大也会引起保险丝得熔断，但要明确这不就是故障.用电高峰时期，家庭里得白炽灯泡比正常发光要暗-些.这就是因为，在用电高峰时【】A并联用电器增多,电路得总电阻增大Ｂ并联用电器增多,电路得总电流减小C并联用电器增多、家用电器得实际功率减小D并联用电器增多，家用电器得额定功率减小C５、暑期持续得“桑拿天”，居民家里得空调、电扇都闲不住，导致电路火灾时有发生,火警电话不断，消防车拉着警笛呼啸而出,赶往火灾现场，调查发现,起火原因如出一辙：电线超负荷使电线内得金属导线发热引燃了外面得绝缘皮、根据学过得物理知识回答:（1）“超负荷”就是指电路中得过大（选填“电流”或“电阻”）。
（2)使火灾发生得理论依据就是（３）请您提出一条预防这种火灾发生应采取什么措施.三、分析方法:家庭电路电流法即电流从进户火线进，从进户零线出.四、练习１、小明把台灯插头插人插座,当她闭合台灯开关时。
室内其她电灯全部熄灭.检查发现保险丝熔断.造成这一故障得原因可能就是（）Ａ.灯座短路Ｂ.插座短路Ｃ.插头短路 D.开关短路2、小明做作业时,发现电灯忽明忽暗，原因可能就是（）A。
灯泡得实际电压发生了改变Ｂ。
灯泡得额定功率发生了改变C.灯泡得额定电压发生了改变Ｄ．灯泡烧坏了３、小明晚上做功课，把台灯插头插在书桌边得插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其她插座,发现台灯能正常发光,用测电笔插人书桌边得插座孔进行检查,发现其中一个孔能使测电笔得氖管发光。
故障原因可能就是（）Ａ.进户线火线上得熔丝烧断B。
进户线零线断了Ｃ。
书桌边得插座与零线断开D。
书桌边得插座与火线断开4在家庭电路中常常发生:在台灯开关断开得情况下,把台灯插头插入插座时，室内其她电灯全部熄灭,保险丝熔断；有时就是在台灯插头插入插座后,闭合台灯开关，室内其她灯全部熄灭,保险丝熔断,引起这两种故障得最大可能就是（ )A. 前者就是插座短路,后者就是灯泡短路B. 前者就是插头短路，后者就是灯泡短路C. 两者都就是插座短路D. 两者都就是插头短路分析从图中不难瞧出,短路得部分主要就是在接线时,不注意把火线与零线相碰引起得。
因此短路得部位就就是火线与零线得同时接入部位如:插头、插座与灯座。
学生易犯得错误就就是认为开关短路，如本题中“闭合台灯开关，室内其她灯全部熄灭,保险丝熔断”，其实开关就是接在火线，内部没有零线，因此不会短路。
如果我们新授课时能注意到这个问题，学生就会少犯这样得错误.5小明家中得4盏电灯突然全部熄灭了，她检查保险丝发现未熔断，于就是用测电笔测试室内各处电路，氖管均不发光，她作出如下判断,正确得就是（ ）A 、室内用电器短路了 Ｂ、进户得火线开路了C.进户得零线开路了 D 、灯丝都给烧断了二、安装过程中得电路故障这类故障试题主要考察得重点在于保险丝、开关、螺丝口灯泡得连接以及电路得调试上。
大体题型可分为两类：一就是从安装电路图中找出故障;二就是从调试中找出故障。
例３ 如图2所示得电路中错误得地方打上“×”号。
再如，小明同学为了更好地学习，搬进了新书房，可新书房缺少了一盏用拉线开关控制得照明灯与一个可插电扇得插座，请在图３中，为小明同学设计一个完整得电路.例4 物理小组得同学们练习安装家庭电路,李明同学按图4所示电路安装电路，闭合所有开关，发现灯均不亮，她作了如下得测试，请您帮助她分析原因：（１)她用测电笔测试电路各接头处时,氖管都发光，其故障就是.(2)她用测电笔测试电路各接头处时，氖管都不发光，故障可能就是 .图1 图2 图3(３）后来，老师要求不用测电笔，只用一个额定电压为2２OV 得电灯作为检验灯泡来进行检查。
李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝得位置，同时将所有得用电器断开.如果检查L １支路只闭合闸刀开关与S 1，此时检验灯泡就是联在电路中;若检验灯正常发光,则该支路 ；若检验灯不发光，则该支路 ；若检验灯发光较暗,则该支路 .若李明同学在连接电路时，将电路某处连成了短路;闭合所有开关,检验灯一定 .(4)若只断开S 1,检验灯得亮度不变，说明 .(5）若只断开S 1，检验灯得亮度变暗,说明 。
家庭电路与用电安全试题(烟台）1。
图１所示得就是小明设计得四盏螺丝口白炽灯得安装图，其中正确得就是（杭州)２如图所示,闭合电键S 后，发现电灯L 不亮，且保险丝没有熔断.某同学用测电笔测试灯头得两根电线C,D ，发现这两处都能使测电笔得氖管发光，再用测电笔测试火线A 与零线Ｂ时，氖管在测火线A 时能发光,在测零线B 时不发光。
那么可以判定故障就是 ( ） Ａ、火线与零线短路 B 、电灯Ｌ短路Ｃ、电线A Ｃ段某处断路 D 、电线BD 段某处断路(泰安)3.家庭电路中各盏照明灯就是 联得；如右上图所示，人们用测电笔辨别火线与零线得两种使用方法中,正确得就是 .（宁波）４。
如图所示就是小科家部分线路连接图。
当小科用测电笔接触插座得右孔时，氖管发光,可知右孔内得电线与进户线中得 线相连接；当闭合开关ｓ,灯L 在亮得瞬间熄灭，而室内其它用电器仍正常工作，则灯L 处电路 （填“开路"或“短路")。
（江苏)5如图乙所示,用笔画线代替导线将电灯与开关接到电路中.（成都）6图１3所示为家庭电路得一个局部，请将螺口灯泡与按钮开关连人电路.(河南）8学生，学生使用得护眼台灯，可以通过调节旋钮改变亮度。
小刚很快知道了它得工作原理。
试用您学过得电学知识，用适当得元件符号，在图中画出台灯工作原理得简单电路,并正确连在火线与零线上。
、(福州市）９。
下列做法不符合．．．安全用电得就是 A.遇到有人触电先切断电源 B.将洗衣机得金属外壳接地C.及时更换破损得导线Ｄ．用湿手插拔用电器插头 （义乌)１0、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接得那个插脚比另外两个插脚要稍长.这样得设计主要考虑下列哪一因素Ａ。
使插头得造型更美观Ｂ．插入插座中可更稳固C 。
有利于识别火线与零线插脚D.插入插座时，可确保用电器外壳先接地火线 零线（四川绵阳)11．灾后重建,小宇同学家得永久性住房已经建好.在全家搬进去之前,小宇同学准备检查生活用电线路就是否有问题,她先断开所有用电器与总开关，然后将火线上得保险丝取下，换上一只额定电压为220 Ｖ得灯泡,闭合总开关，发现灯泡正常发光。
由此判断 A 。
线路安装完全正确,因为灯泡正常发光 Ｂ.线路安装不正确，电路中有短路C ．线路安装不正确，电路中有断路D 。
仅由此不能判断线路就是否有问题 （威海)．12用电安全就是保证人民生命财产安全得基本常识。
图3所示得四幅图中符合安全用电得就是:(兰州)13、 发现有人触电后，应采取得正确措施就是Ａ、赶快把触电人拉离电源 B 、赶快去叫医护人员来处理C 、赶快切断电源或用干燥得木棒将电线挑开 Ｄ、赶快用剪刀剪断电源线 （四川自贡）14、下列关于安全用电得说法错误得就是Ａ、可以用铜丝代替保险丝 B 、雷雨天不能躲在大树下避雨C 、不能将湿衣服晾在电线上D 、发现有人触电时应立即切断电源（四川自贡)1５、下列做法不符合节约用电原则得就是A 、离开房间时随手关灯B 、使用空调时不关闭门窗C 、使用电子高效节能灯D 、使用冰箱时尽量少开冰箱门 (河北）16.关于家庭电路得说法不正确得就是( ）A 、洗衣机使用三孔插座能防止人触电B 、电灯得开关装再火线或零线上都可以C 、使用测电笔可以辨别家庭电路中得火线与零线D 、保险丝被烧断，可能就是电路中使用了大功率用电器或出现了短路故障（金华)17。
近年来有许多重大火灾都就是因线路故障造成得。
线路故障得一个原因就是线路连接处接触不良。
当线路连接处接触不良时,与连接完好相比该处得阻值将增大，在该处消耗得电功率将（填“减小”或“增大”或“不变”），会产生局部过热,引发火灾。
线路故障得另一个原因就是线路严重老化。
由橡胶或塑料制成得导线线皮就是用来绝缘得,但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。
当导线之间发生短路时,导线中电流过 （填“大”或“小”），酿成火灾.(南昌）18、小明同学学习了家庭电路得知识后，在生活中更加注意观察家用电器、（1）如图所示,她发现自己家洗衣机用得就是三脚插头，其铭牌上标有“10A ２50V"字样，其中得“10A"表示什么意思?（2）小明同学仔细观察三只插脚,又有新得发现：标有“E"字得插脚比其它两脚稍长一些、她又查瞧了其它家用电器得三脚插头,也就是这种情况、它比其它两脚稍长一些有什么好处？ （温州)19。
