中国联通公司企业标准QB/CU 168-2010中国联通电子渠道MINI电子营业厅终端接口技术规范China Unicom Electronic Channel Terminal Interface Specification of MiniElectronic Business Hall Platform(V1.0)2010-12-22发布2010-12-22实施目录前言 (II)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (1)4 Mini电子营业厅系统概述 (1)4.1 Mini电子营业厅系统概述 (1)4.2 Mini电子营业厅平台概述 (1)4.3 Mini电子营业厅终端概述 (2)5 接口位置 (2)6 接口要求 (2)6.1 通信协议数据交互方式 (2)6.2 通信协议数据传输方式 (3)6.2.1 通信接口 (3)6.2.2 TCP/IP协议通信 (3)6.2.3 MODEM短消息通信 (3)6.3 通信业务交互流程 (4)6.4 通信异常处理 (5)6.4.1 接收超时异常处理 (5)6.4.2 扣款类的交易流程 (6)6.4.3 扣款交易异常原因 (7)6.4.4 扣款类交易异常处理 (7)6.5 数据安全传输协议 (7)6.5.1 终端加密基本说明 (7)6.5.2 数据传输加密原则 (8)6.5.3 终端接入鉴权 (8)6.6 接口报文协议 (8)6.6.1 物理通信标识协议约定 (8)6.6.2 通信定时器 (8)6.6.3 通信报文协议 (9)6.6.3.1 基本说明 (9)6.6.3.2 协议格式 (9)6.6.3.3 基本协议框架 (9)6.6.3.4 命令体单元组成 (13)6.6.3.5 传输算法约定 (14)6.6.3.6 命令标识与业务数据单元 (15)6.6.3.7 命令单元列表 (20)附录 1 业务层接收定时器参数 (38)前言中国联通已经建成一级架构的电子渠道系统，包括网上营业厅、手机营业厅、短信营业厅、自助终端等应用系统，具备了WEB、WAP、SMS等多种客户接触渠道，涵盖了信息提供、产品销售、客户服务和业务受理等4大服务职能，累计建设了约18个应用系统。
中国联通增值业务鉴权中心接口规范VAC与老BSS接口分册（V1.0）China Unicom（Version 1.0）11.1.1.5 中国联通公司发布目次前言 (III)1范围 (1)2规范性引用文件 (1)3缩略语和术语 (1)3.1缩略语 (1)3.2术语 (2)4 VAC和原有CRM间的接口 (2)4.1用户基本信息同步接口<FTP UserInfo> (2)4.1.1 接口描述 (2)4.1.2 发起方系统 (3)4.1.3 接受方系统 (3)4.1.4 接口协议 (3)4.1.5 接口内容 (3)4.1.5.1 文件目录 (3)4.1.5.2 文件命名 (3)4.1.5.3 请求文件头(定长) (3)4.1.5.4 回执文件头(定长) (4)4.1.5.5 请求文件体（变长） (4)4.1.5.6 回执文件体（变长） (5)4.2用户号段信息同步接口 (5)4.2.1 接口描述 (5)4.2.2 发起方系统 (5)4.2.3 接受方系统 (6)4.2.4 接口协议 (6)4.2.5 接口内容 (6)4.2.5.1 文件目录 (6)4.2.5.2 文件命名 (6)4.2.5.3 请求文件头(定长) (6)4.2.5.4 回执文件头(定长) (6)4.2.5.5 请求文件体（变长） (6)4.2.5.6 回执文件体（变长） (6)4.3预付费用户信息接口 (6)4.3.1 接口描述 (6)4.3.2 发起方系统 (6)4.3.3 接受方系统 (6)4.3.4 接口协议 (6)4.3.5 接口内容 (7)4.3.5.1 文件目录 (7)4.3.5.2 文件命名 (7)4.3.5.3 请求文件头(定长) (7)4.3.5.4 回执文件头(定长) (7)4.3.5.5 请求文件体（变长） (7)4.3.5.6 回执文件体（变长） (7)4.4批开、批销接口 (7)4.4.1 接口描述 (7)4.4.2 发起方系统 (7)4.4.3 接受方系统 (7)4.4.4 接口协议 (7)4.4.5 接口内容 (7)4.4.5.1 文件目录 (7)4.4.5.2 文件命名 (8)4.4.5.3 请求文件头(定长) (8)4.4.5.4 回执文件头(定长) (8)4.4.5.5 请求文件体（变长） (8)4.4.5.6 回执文件体（变长） (8)4.5话单接口 (8)4.5.1 接口描述 (8)4.5.2 发起方系统 (8)4.5.3 接受方系统 (8)4.5.4 接口协议 (8)4.5.5 接口内容 (8)4.5.5.1 文件目录 (8)4.5.5.2 文件命名 (9)4.5.5.3 请求文件头(定长) (9)4.5.5.4 回执文件头(定长) (9)4.5.5.5 请求文件体（变长） (9)4.5.5.6 回执文件体（变长） (9)5 VAC和网管系统间接口 (9)5.1网管系统接口 (9)5.1.1 接口描述 (9)5.1.2 发起方系统 (9)5.1.3 接受方系统 (9)5.1.4 接口协议 (9)5.1.5 接口内容 (9)5.1.5.1 文件目录 (9)5.1.5.2 文件命名 (9)5.1.5.3 请求文件头(定长) (9)5.1.5.4 回执文件头(定长) (9)5.1.5.5 请求文件体（变长） (9)5.1.5.6 回执文件体（变长） (9)前言本标准由中国联通公司增值业务部提出。
QB/CU 中国联通公司企业标准QB/CU W21-184(2016)中国联通物联网智能家居业务子业务云平台接入技术规范Technical Specification for China Unicom cloud platform Access of business for IoTSmart Home（V1.0）2016-12-01发布2016-12-01实施目录前言 (II)1范围 (1)2规范性引用文件 (1)3缩略语 (1)4系统总体架构 (2)5第三方子业务云平台接入 (2)5.1 业务流程 (2)5.2 鉴权 (3)5.3 功能模块 (3)6 性能要求 (7)6.1 处理性能 (7)6.2 系统时延 (7)前言本标准是《中国联通物联网智能家居业务子业务云平台接入技术规范V1.0》。
本标准规定了中国联通物联网智能家居业务第三方子业务云平台接入的流程、鉴权和功能要求等相关内容，为中国联通物联网智能家居业务第三方子业务云平台接入的开发提供依据。
本标准是中国联通物联网系列标准之一。
该系列标准目前包含的标准名称如下：《中国联通物联网智能家居业务整合管理平台技术规范 V1.0》《中国联通物联网智能家居业务整合管理平台测试规范 V1.0》《中国联通物联网智能家居业务设备接入技术规范总册 V1.0》《中国联通物联网智能家居业务设备接入技术规范 IP分册 V1.0》《中国联通物联网智能家居业务设备接入测试规范 IP分册 V1.0》《中国联通物联网智能家居业务APP应用开发技术规范V1.0》《中国联通物联网智能家居业务子业务云平台接入技术规范V1.0》本标准对中国联通物联网智能家居业务第三方子业务云平台接入过程中需要规范的内容提出了全面要求，是物联网智能家居业务第三方子业务云平台接入实现过程中需要遵从的纲领性文件，主要规定了中国联通物联网智能家居业务第三方子业务云平台接入在流程、功能、和鉴权等方面的要求。
中国移动通信企业标准QB-XX-XXX-XXXXOMC北向接口通用技术规范NorthboundInterfaceGeneral Technology Specification for OMC版本号 1.0.02016-10-24发布2016-10-24实施中国移动通信集团公司发布目录1范围 (5)2规范性引用文件 (5)3缩略语 (5)4接口架构 (5)5通用技术约定 (6)5.1公共要求 (6)5.2FTP通用要求 (6)6资源数据接口 (9)6.1接口协议 (9)6.2接口数据 (9)6.3数据格式 (10)6.4技术指标 (16)7性能数据接口 (16)7.1接口协议 (16)7.2接口数据 (16)7.3数据格式 (17)7.4技术指标 (24)8告警数据接口 (24)8.1接口协议 (24)8.2通信过程 (25)8.2.1消息方式的实时告警流水 (25)8.2.2文件方式的批量告警同步 (26)8.3消息数据 (28)8.3.1消息格式 (28)8.3.2登录与登录响应 (29)8.3.3消息方式同步告警请求与响应 (30)8.3.4文件方式同步告警请求与响应 (31)8.3.5心跳请求与响应 (32)8.3.6关闭连接通知 (33)8.3.7实时告警上报 (33)8.4文件数据 (34)8.5技术指标 (34)9操作指令接口 (35)10接口日志 (36)11接口可靠性要求 (36)12编制历史 (36)前言本标准由中国移动通信集团公司网络部提出并归口。
本标准起草单位：中国移动通信集团公司网络部。
本标准主要起草人：刘立卫、刘云霞、李健、肖捷、陈丹、高建军、张凤桥。
本标准解释单位：中国移动通信集团公司网络部。
本标准由中国移动通信集团公司XXX号文发布。
1 范围本规范给出了中国移动OMC系统北向接口的通用技术要求，适用于无线网、核心网、传输网和IP网四个专业，适用于新建OMC系统以及现网OMC系统改造。

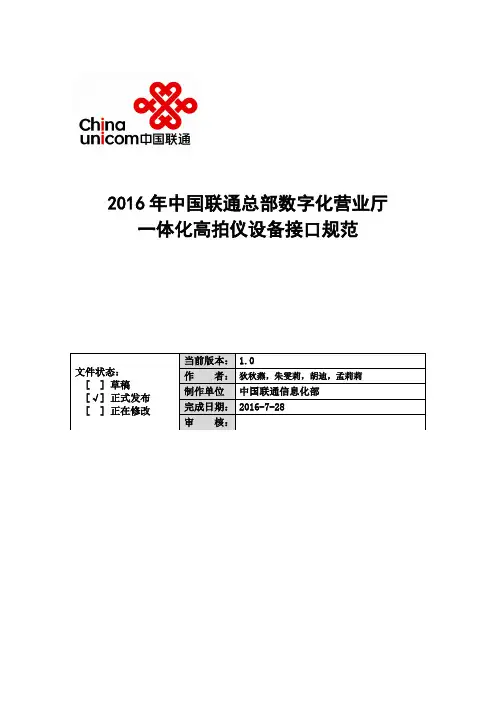

2016年中国联通总部数字化营业厅一体化高拍仪设备接口规范目录一、更新历史 (3)二、外设设备接口要求 (3)2.1. 电子凭证采集功能模块接口要求 (3)2.1.1. 功能说明 (4)2.1.2. 动态链接库名称 (4)2.1.3. 调用过程 (5)2.1.4. 函数说明 (6)3.1. 二代身份证阅读及读写卡功能模块网页OCX控件规范 (10)3.1.1. 控件引入 (10)3.1.2. 控件方法 (11)3.1.3. 控件属性 (11)3.1.4. 软件安装 (12)3.1.5. 基准测试网页 (13)一、更新历史2016.7.28 V1.0 初次编写二、外设设备接口要求2.1.电子凭证采集功能模块接口要求电子凭证采集功能模块，对接联通无纸化系统，外设接口类型为Windows DLL,接口调用方式采用stdcall标准调用，每个厂家的每类设备只能提供一个DLL文件。
设备命名为设备类型.dll。
驱动文件存放地址对于windows系统，为安装操作系统所在盘的WINDOWS\system32目录下。
在打开相关设备时，当输入参数端口号为-1时，驱动文件按照本地配置文件中设备对应的端口号调用相关设备，其它数值按照输入参数调用相应端口设备。
各驱动的命名如下：驱动命名列表设备类型描述设备命名电子扫描设备Unicom_Cap.dll设备本地配置文件说明：本地配置文件用来配置驱动日志地址信息。
配置信息的windows存放在地址C:\DeviceDriverConf.ini中。
1. 驱动文件日志记录要求：WriteLog（WriteLog值为0：不记录日志；WriteLog值为1，不记录调用接口函数的参数；WriteLog值为2，记录调用接口函数的参数）2. 配置文件格式为：[Unicom_Sign]UserIdCardPort=6 （设备端口）WriteLog=1UserIdCardAddress=C: \DeviceDriverLog\ sign\[Unicom_Cap]UserIdCardPort=7 （设备端口）WriteLog=1MutiIdCardAddress=C: \DeviceDriverLog\ cap\3. 状态码常量定义状态码（正常状态、运行状态、告警状态）建议用8位数字或字母表示。

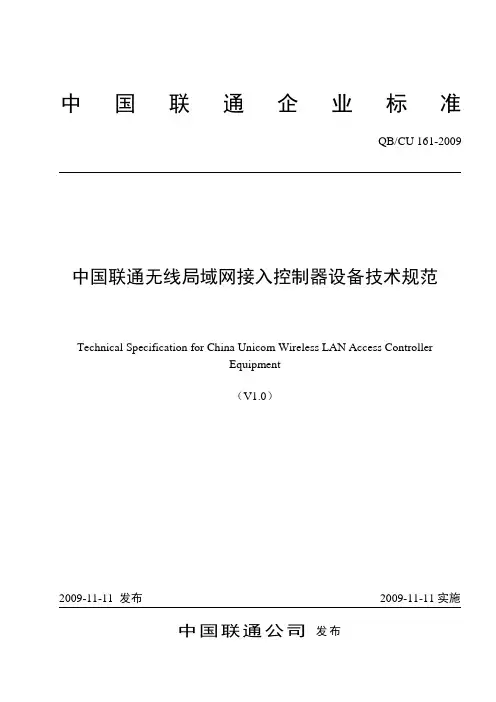

中国联通无线局域网接入控制器设备技术规范Technical Specification for China Unicom Wireless LAN Access ControllerEquipment（V1.0）中国联通公司发布中国联通无线局域网接入控制器设备技术规范目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (2)4 定义和分类 (2)5 接口要求 (3)5.1 下联接口 (3)5.2 AC网络侧接口 (3)5.3 配置管理接口 (3)6 无线控制功能技术要求 (4)6.1 基本功能要求 (4)6.2 冗余备份 (4)6.3 性能要求 (4)6.3.1 AC管理的AP数量 (4)6.3.2 转发能力 (4)6.4 管理和维护要求 (4)7 接入控制器设备技术要求 (4)7.1 接入控制功能要求 (4)7.1.1 接入控制方式 (4)7.1.2 Web重定向功能 (4)7.1.3 用户监控 (5)7.1.4 用户带宽限制 (5)7.1.5 用户在线检测 (5)7.1.6 用户闲时断线 (5)7.1.7 旁通 (5)7.1.8 门户网站旁通 (5)7.1.9 用户连接数限制 (5)7.2 认证和计费相关功能 (5)7.2.1 RADIUS Client标准功能 (5)7.2.2 RADIUS 属性列表-认证和授权 (5)7.2.3 RADIUS 属性列表-计费 (8)7.3 网络功能要求 (9)7.3.1 NAT或PAT (9)7.3.2 DHCP (9)7.3.3 VLAN (9)7.3.4 PPP (10)7.3.5 路由功能 (10)7.3.6 本地Portal (10)7.3.7 安全功能 (10)7.4 管理和维护要求 (10)7.4.1 管理方式 (10)中国联通无线局域网接入点设备技术规范7.4.2 MIB支持要求 (10)7.4.3 日志 (11)7.4.4 管理功能 (11)7.5 性能要求 (11)7.5.1 包转发 (11)7.5.2 时延 (11)8 运行环境要求 (12)8.1 供电 (12)8.2 环境 (12)8.3 过压过流 (12)8.4 电磁兼容要求 (12)中国联通无线局域网接入控制器设备技术规范前言本标准是中国联通无线局域网技术系列标准之一，该系列标准的名称及结构如下：1. 《中国联通无线局域网接入点设备技术规范》2. 《中国联通无线局域网接入控制器设备技术规范》3. 《中国联通无线局域网接入点设备测试规范（独立控制型）》4. 《中国联通无线局域网接入点设备测试规范（集中管理型）》本标准是《中国联通无线局域网接入控制器设备技术规范》。
2016年中国联通总部数字化营业厅一体化高拍仪设备接口规范目录一、更新历史................................................................................ 错误!未定义书签。
二、外设设备接口要求................................................................ 错误!未定义书签。
2.1. 电子凭证采集功能模块接口要求 .............................. 错误!未定义书签。
功能说明............................................................ 错误!未定义书签。
动态链接库名称................................................ 错误!未定义书签。
调用过程............................................................ 错误!未定义书签。
函数说明............................................................ 错误!未定义书签。
3.1. 二代身份证阅读及读写卡功能模块网页OCX控件规范错误!未定义书签。
控件引入............................................................ 错误!未定义书签。
控件方法............................................................ 错误!未定义书签。
控件属性............................................................ 错误!未定义书签。
软件安装............................................................ 错误!未定义书签。
基准测试网页.................................................... 错误!未定义书签。
一、更新历史V1.0 初次编写二、外设设备接口要求2.1.电子凭证采集功能模块接口要求电子凭证采集功能模块，对接联通无纸化系统，外设接口类型为Windows DLL,接口调用方式采用stdcall标准调用，每个厂家的每类设备只能提供一个DLL文件。
设备命名为设备类型.dll。
驱动文件存放地址对于windows系统，为安装操作系统所在盘的WINDOWS\system32目录下。
在打开相关设备时，当输入参数端口号为-1时，驱动文件按照本地配置文件中设备对应的端口号调用相关设备，其它数值按照输入参数调用相应端口设备。
各驱动的命名如下：驱动命名列表设备类型描述设备命名电子扫描设备Unicom_Cap.dll设备本地配置文件说明：本地配置文件用来配置驱动日志地址信息。
配置信息的windows存放在地址C:\DeviceDriverConf.ini中。
1. 驱动文件日志记录要求：WriteLog（WriteLog值为0：不记录日志；WriteLog值为1，不记录调用接口函数的参数；WriteLog值为2，记录调用接口函数的参数）2. 配置文件格式为：[Unicom_Sign]UserIdCardPort=6 （设备端口）WriteLog=1UserIdCardAddress=C: \DeviceDriverLog\ sign\[Unicom_Cap]UserIdCardPort=7 （设备端口）WriteLog=1MutiIdCardAddress=C: \DeviceDriverLog\ cap\3. 状态码常量定义状态码（正常状态、运行状态、告警状态）建议用8位数字或字母表示。
第1位表示状态类型，1：正常状态2：运行信息3：维护告警（级别：黄维护）4：故障告警（红维修）。
第2-6位表示设备类型码。
第7-8位表示各部件的状态类型。
2.1.1.功能说明对此接口进行定义、作用、参数、描述等定义电子凭证采集设备相关的打开、关闭、采集（为保证图像质量可选预览模式）、连接状态查询、裁剪旋转等基本操作接口与操作流程与错误码等信息表示方式。
2.1.2.动态链接库名称设备厂家提供的主动态库名称为Unicom_Cap.dll，由设备厂商根据该DLL开发相应OCX 插件。
OCX插件与动态库之间的调用流程如图所示。
设备厂商负责画面质量以及云终端兼容性。
图3-1 OCX插件与动态库之间的调用流程图2.1.3.调用过程定义此接口所输出的参数、格式、大小等进行说明接口参数、函数格式等详见下一节。
各操作过程解释如下：2.1.4.函数说明2.1.4.1.打开设备2.1.4.2.关闭设备2.1.4.3.获得设备信息2.1.4.4.获得设备状态获取电子凭证采集设备状态函数2.1.4.5.预览视频(主摄像头) 预览视频（主摄像头）函数2.1.4.6.预览视频(辅摄像头)2.1.4.7.采集影像操作（主摄像头）电子凭证采集设备采集函数2.1.4.8.采集影像操作（辅摄像头）电子凭证采集设备采集函数2.1.4.9.凭证采集设备类型码定义范例电子凭证采集设备类型码定义范例3.1.二代身份证阅网页OCX控件规范二代证阅读功能及读写卡功能对接营业系统，需厂商提供网页OCX控件。
3.1.1.控件引入要求控件使用同一classid，OCX控件名称建议使用IDCardReader.ocx网页中能使用下面代码来访问OCX控件：<OBJECT classid="clsid:-7507-44FE-ACE8-2B3483D179B7"id="CVR_IDCard" name="CVR_IDCard" width=”0”height=”0”></OBJECT>3.1.2.控件方法控件要求提供以下方法：网页中能使用下面代码来访问OCX控件的方法，具体的方法示例：1.ListReaderCard 方法Var readerState = CVR_IDCard. ListReaderCard();2.ReadCard方法var strReadResult=CVR_IDCard.ReadCard();if (strReadResult=="0"){// 读卡成功}else {// 读卡失败alert(strReadResult);}3.1.3.控件属性控件要求提供以下属性，全为BSTR类型：要求在调用完控件的ReadCard()方法成功后，通过(如CVR_)上述属性都得到正确的取值。
3.1.4.软件安装要求厂商提供安装软件，该安装软件具备如下功能：驱动和控件等安装所需文件需打包在一个安装程序中，免驱动的设备需提供控件的安装程序。
驱动默认安装目录C:\IDCardReader。
安装浏览器的OCX控件及相关所依赖的文件，需符合本文档对OCX控件的要求。
驱动程序和OCX控件需支持WindowsXP，WIN7（包括32位和64位）。
浏览器需支持IE6,IE7,IE8以及360。
安装程序启动运行后能实现自动识别操作系统版本和浏览器版本而进行相应的安装，安装过程信息明确，尽量减少人工交互，并自动注册OCX控件。
对于已经安装过时版本控件的系统，要能保证读卡器软件安装后，新控件可以覆盖原控件并生效。
3.1.5.基准测试网页各厂家要保证基于如上操作系统和浏览器在基准测试网页上能测试通过，并保证不弹出安全提示对话框，说明插件符合规范要求。
3.2.读写卡功能模块网页OCX控件规范读写卡功能对接营业系统，需厂商提供网页OCX控件。
3.2.1.控件引入要求控件使用同一classid，OCX控件名称建议使用IDCardWriter.ocx网页中能使用下面代码来访问OCX控件：<OBJECT classid=" clsid:43E4D4FC-3CD8-459A-AAA1-698C1288DE93"id="IDCardWriter" name="IDCardWriter " width=”0”height=”0”></OBJECT>3.2.2.控件方法控件要求提供以下方法：1.GetErrMsg方法var err= IDCardWriter.GetErrMsg();alert(err);2.ListrCard 方法var str = IDCardWriter.ListCard();3.ConnectCard 方法var str = IDCardWriter.ListCard();var retConnect=IDCardReader.ConnectCard(str);4.TransmitCard 方法var str = IDCardWriter.ListCard();var retTrans= IDCardWriter.TransmitCard(cmd,str);5.DisconnectCard方法var str = IDCardWriter.ListCard();var retConnect=IDCardReader. DisconnectCard (str);3.2.1.软件安装要求厂商提供安装软件，该安装软件具备如下功能：驱动和控件等安装所需文件需打包在一个安装程序中，免驱动的设备需提供控件的安装程序。
驱动默认安装目录C:\ IDCardReader。
安装浏览器的OCX控件及相关所依赖的文件，需符合本文档对OCX控件的要求。
驱动程序和OCX控件需支持WindowsXP，WIN7（包括32位和64位）。
浏览器需支持IE6,IE7,IE8以及360。
安装程序启动运行后能实现自动识别操作系统版本和浏览器版本而进行相应的安装，安装过程信息明确，尽量减少人工交互，并自动注册OCX控件。
对于已经安装过时版本控件的系统，要能保证读卡器软件安装后，新控件可以覆盖原控件并生效。
3.2.2.基准测试网页各厂家要保证基于如上操作系统和浏览器在基准测试网页上能测试通过，并保证不弹出安全提示对话框，说明插件符合规范要求。
