大工19秋《电路理论》在线作业1(参考答案)

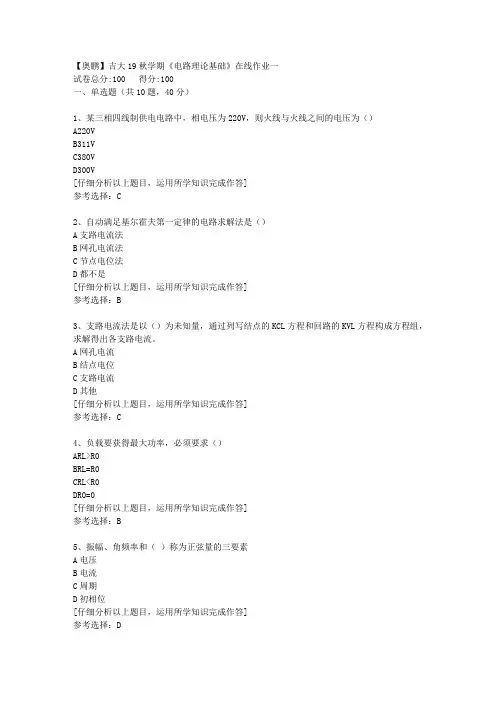

【奥鹏】吉大19秋学期《电路理论基础》在线作业一
试卷总分:100 得分:100
一、单选题（共10题，40分）
1、某三相四线制供电电路中，相电压为220V，则火线与火线之间的电压为（）
A220V
B311V
C380V
D300V
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
2、自动满足基尔霍夫第一定律的电路求解法是（）
A支路电流法
B网孔电流法
C节点电位法
D都不是
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
3、支路电流法是以（）为未知量，通过列写结点的KCL方程和回路的KVL方程构成方程组，求解得出各支路电流。

A网孔电流
B结点电位
C支路电流
D其他
[仔细分析以上题目，运用所学知识完成作答]
参考选择：C
4、负载要获得最大功率，必须要求（）
ARL>R0
BRL=R0
CRL<R0
DR0=0
[仔细分析以上题目，运用所学知识完成作答]
参考选择：B
5、振幅、角频率和（）称为正弦量的三要素
A电压
B电流
C周期
D初相位
[仔细分析以上题目，运用所学知识完成作答]
参考选择：D。

大工19秋《电气工程概论》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.下列选项有关真空断路器的触头材料选择要求正确的是()。

A.耐弧性能好
B.抗熔焊性能好
C.截断电流小
D.以上选项都正确
答案:D
2.有关变压器的基本参数描述正确的是()。

A.额定电流
B.额定电压
C.额定容量
D.以上选项都正确
答案:D
3.下列选项有关电容式电压互感器的优点不正确的描述是()。

A.误差小
B.结构简单
C.成本低
D.体积小
答案:A
4.下列有关电力电容器性能中的损耗角正切与有功损耗的关系描述正确的是()。

A.损耗角正切越大，电容器相对有功损耗越小
B.损耗角正切越大，电容器相对有功损耗越大
C.损耗角正切越大，电容器发热较轻
D.损耗角正切不会随外施温度有所变化
答案:B
5.在选择时间继电器时首先要考虑()。

A.电路的额定电流
B.电路的额定电压和额定电流
C.电路的整定电流和过载电流
D.延时时间和延时方式
答案:D
6.异步电动机的调速方法有()调速。

A.变频
B.变转差率
C.变极
D.以上选项都正确
答案:D
7.异步电机是交流电机的一种,主要是用作()。

A.调相机。

第1次作业一、单项选择题（本大题共75分，共25小题，每小题3分）1.图示正弦交流电路中，己知"si = 20sin（At+ 30。

）\「＞u S2 = 20sin（ftt-30。

）V 则知发的复功率（功率复量）为（）A.20Z60°RD.C. 20/ 一60°n 40庄30。

睥2.图示电路中，对负载电阻而言，点划线框中的电路可用一个等效电源代替，该等效电源是（）oA.理想电压源B.理想电流源C.不能确定D.等效成实际电源3.己知某一电路中的电流、电压分别为i = 10^sin 2tA f” = 5j5cos2i/，则电流和电压的相位差为（）。

A.-90°B.90°C.45°D.-45°4.图示耦合电感，已知顷）=10皿（100以土则电压“©为3（）A cos (100以VB —co$(100f/V2「0.1 sin (100切/• ♦-0.1 sill (lOOtjVn5._________________ 图示电路中a、b端的等效电阻R,、h在开关S打开与闭合时分别为() ____16Q 16QJ20Q4Q 4Qa3.,47。

与1.87。

A>B 3.47。

与2.87 Q,4.47。

与1.87。

4.47。

与2.87 Q6.判别图示电路当可变频率的电源作用时，是否达到并联谐振状态可根据 () °T ------R电源频率等于A.应B.电感支路电流达最大C.总电流与端电压同相D.电感两端电压达最大7.图示正弦交流电路中，己知电源的角频率为a） = 4rad/s。

若电流超前电压的角度为arctanZ，则R应为（A.B.「19/2QD. G8.下图中，3A电流源发出的功率为（）20VA.-30WB.30WC.-60WD.60W9.设电路的电压与电流参考方向如下图所示，己知U< 0 , I > 0 电流的实际方向为（）。

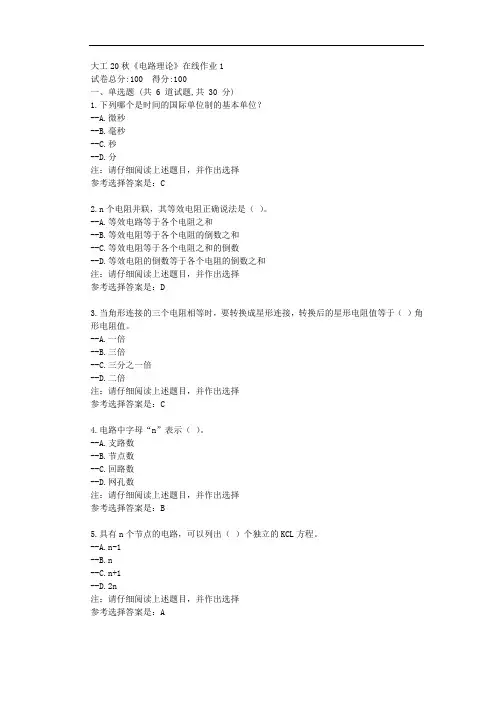

大工20秋《电路理论》在线作业1
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.下列哪个是时间的国际单位制的基本单位？
--A.微秒
--B.毫秒
--C.秒
--D.分
注：请仔细阅读上述题目，并作出选择
参考选择答案是：C
2.n个电阻并联，其等效电阻正确说法是（）。

--A.等效电路等于各个电阻之和
--B.等效电阻等于各个电阻的倒数之和
--C.等效电阻等于各个电阻之和的倒数
--D.等效电阻的倒数等于各个电阻的倒数之和
注：请仔细阅读上述题目，并作出选择
参考选择答案是：D
3.当角形连接的三个电阻相等时，要转换成星形连接，转换后的星形电阻值等于（）角形电阻值。

--A.一倍
--B.三倍
--C.三分之一倍
--D.二倍
注：请仔细阅读上述题目，并作出选择
参考选择答案是：C
4.电路中字母“n”表示（）。

--A.支路数
--B.节点数
--C.回路数
--D.网孔数
注：请仔细阅读上述题目，并作出选择
参考选择答案是：B
5.具有n个节点的电路，可以列出（）个独立的KCL方程。

--A.n-1
--B.n
--C.n+1
--D.2n
注：请仔细阅读上述题目，并作出选择
参考选择答案是：A。

大连理工大学《电路理论》在线作业附标准答案（1）大连理工大学《电路理论》在线作业附标准答案试卷总分:100 得分:100一、单选题 (共 6 道试题,共 30 分)1. 把并联谐振回路用作滤波电路利用到了并联谐振电路的何种特性？（）A. 谐振时阻抗最小B. 谐振时阻抗最大C. 谐振时电流最大D. 谐振时电流最小满分：5 分正确答案:D2. 三相电路的无功功率与下列哪项值相等？（）A. 各相无功功率B. 各相有功功率C. 各相无功功率之和D. 各相有功功率之和满分：5 分正确答案:C3. 星形连接的三相电源，当三个相电压对称时，三个线电压相量所构成的星形位置相当于三个相电压相量所构成的星形位置向逆时针方向旋转了（）度。

A. 30B. 60C. 120D. 150满分：5 分正确答案:A4. 三相交流电路中，三相负载的连接方式有几种？（）A. 一种B. 两种C. 三种D. 四种满分：5 分正确答案:B5. 谐振电路中，通频带与品质因数（）。

A. 成正比B. 相等C. 成反比D. 没有比例关系满分：5 分正确答案:C6. 电路中的（）以上不同频率的电源共同作用时，将在电路中产生非正弦交流量。

A. 两个B. 三个C. 四个D. 五个满分：5 分正确答案:A二、多选题 (共 6 道试题,共 30 分)1. 当互感现象存在时，关于一个线圈电压的说法正确的是（）。

A. 与流过本身的电流无关B. 与流过本身的电流有关C. 与相邻线圈中的电流无关D. 与相邻线圈中的电流有关满分：5 分正确答案:BD2. 如果选择互感电压的参考方向与互感磁通的参考方向符合右手螺旋法则，当di/dt<0时，（）。

A. 互感电压为正B. 互感电压为负C. 互感电压的实际方向与参考方向一致D. 互感电压的实际方向与参考方向相反满分：5 分正确答案:BD3. 对称三相电源是指（）的三相正弦电压uA、uB、uC。

A. 振幅值相等B. 频率相同C. 周期相同D. 相位上互差120°满分：5 分正确答案:ABCD4. 串联谐振电路中L和C两端的电压（）。

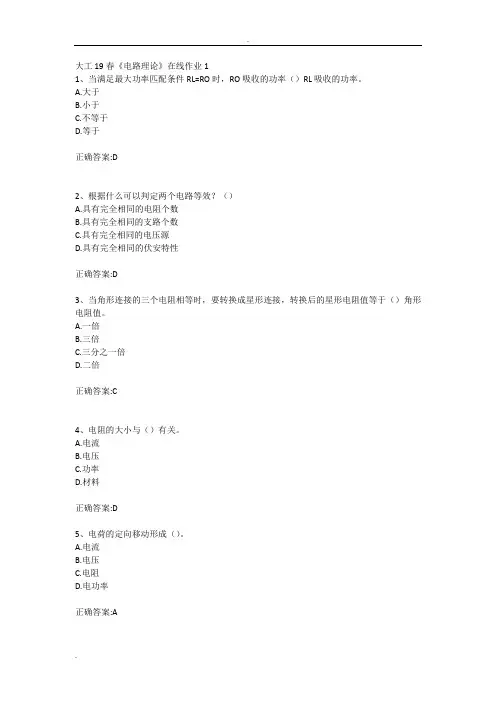

大工19春《电路理论》在线作业11、当满足最大功率匹配条件RL=RO时，RO吸收的功率（）RL吸收的功率。

A.大于B.小于C.不等于D.等于正确答案:D2、根据什么可以判定两个电路等效？（）A.具有完全相同的电阻个数B.具有完全相同的支路个数C.具有完全相同的电压源D.具有完全相同的伏安特性正确答案:D3、当角形连接的三个电阻相等时，要转换成星形连接，转换后的星形电阻值等于（）角形电阻值。

A.一倍B.三倍C.三分之一倍D.二倍正确答案:C4、电阻的大小与（）有关。

A.电流B.电压C.功率D.材料正确答案:D5、电荷的定向移动形成（）。

A.电流B.电压C.电阻D.电功率正确答案:A6、具有n个节点的电路，可以列出（）个独立的KCL方程。

A.n-1B.nC.n+1D.2n正确答案:A1、含实际电流源的电路有下列哪些工作状态？（）A.加载B.短路C.开路D.通路正确答案:ABC2、下列元件哪些是有源元件？（）A.电阻元件B.理想电压源C.电感元件D.理想电流源正确答案:BD3、下列关于支路电流法的说法中，正确的是？（）A.网孔是独立回路B.网孔不一定是独立回路C.独立回路是网孔D.独立回路不一定是网孔正确答案:AD4、下列属于受控源的是（）。

A.VCVSVSC.VCCSCS正确答案:ABCD5、下列说法中，关于叠加定理正确的是（）。

A.所求支路电流等于各个独立电源单独作用时在该支路上产生的电流之和B.理想电压源的除源方法是短路C.理想电流源的除源方法是开路D.可以用来计算功率正确答案:ABC6、下列哪些是电阻的连接方式？（）A.二端网络B.无源三端电路C.串联D.并联正确答案:BCD1、将端电压不相等的电压源并联是没有意义的。

A.错误B.正确正确答案:B2、节点电位是指在电路中任选某一节点为参考点，其他节点到参考点之间的电压。

A.错误B.正确正确答案:B3、弥尔曼定理适用于只有两个节点的电路。

A.错误B.正确正确答案:B4、在一个电路中，有3个节点，那么就有3个的独立节点。

大工19春《电气工程概论》在线作业1试卷总分:100 得分:0一、单选题(共10 道试题,共50 分)1.下列电器不属于开关电器的是()。

A.断路器B.隔离开关C.熔断器D.变压器正确答案:D2.()是指开关电器在规定条件下能通过而不发生机械损坏的最大标称电流。

A.额定电流B.额定短时耐受电流C.额定峰值耐受电流D.热稳定电流正确答案:C3.()是主要用于配电线路和电气设备的过载、失压、欠压和短路保护的设备。

A.低压断路器B.低压接触器C.电抗器D.避雷针正确答案:A4.在同样的触头直径下,()能够开断的电流最大。

A.圆盘形触头B.螺旋形触头C.纵向磁场触头D.横向磁场触头正确答案:C5.真空灭弧室主要由绝缘外壳、屏蔽罩、()及动静触头等组成。

A.瓷柱B.波纹管C.熔断体D.绝缘管正确答案:B6.电力变压器按用途可分为升压变压器、降压变压器和()。

A.联络变压器B.实验变压器C.油侵式变压器D.整流变压器正确答案:A7.电机的规格很多,按照其用途的不同可分为电动机、控制电机和()。

A.微型电机B.同步电机C.异步电机D.发电机正确答案:D8.下列电力电子器件不可控的是()。

A.功率二极管B.普通晶闸管C.门极可关断晶闸管D.功率场效应晶体管正确答案:A9.变流器按内部工作方式可分为不出现换流过程的变流器、具有自然换流的变流器和()。

A.整流变流器B.逆流变流器C.直流斩波器D.具有强迫换流的变流器正确答案:D10.使晶闸管导通的门极电压必须是()。

A.持续正电压B.持续负电压C.有一定宽度和幅度的正向脉冲电压D.有一定宽度和幅度的负向脉冲电压正确答案:C二、判断题(共10 道试题,共50 分)1.按我国标准,额定电压在1200V以下的电器称为低压电器,3KV以上的电器称为高压电器。

A.对B.错正确答案:A2.断路器的额定电流应大于线路计算负载电流。

A.对B.错正确答案:A3.热过载继电器不适用于密切通断工作及正反转工作电动机的保护。
