简码成图法

数字测图内业成图（实验）12内业成图，CASS 9.0提供了“草图法”、“简码法”、“电子平板法”、等3多种成图作业方式，并可实时地将地物定位点和邻近地物（形）点显示在当前图4形编辑窗口中，操作十分方便。

“草图法”在内业工作时，根据作业方式的不5同，分为“点号定位”、“坐标定位”、“编码引导”几种方法。

6在确保计算机内有您要处理的坐标数据文件（如果没有，则要进行数据通讯）7的前提下进行“草图法”内业成图工作。

详细见CASS 9.0用户手册。

891绘制平面图1.1 “点号定位”法作业流程101. 定显示区11定显示区的作用是根据输入坐标数据文件的数据大小定义屏幕显示区域的大12小，以保证所有点可见。

首先移动鼠标至“绘图处理”项，按左键，即出现如图131-1下拉菜单。

然后选择“定显示区”项，按左键，即出现一个对话窗如图1－2 14所示。

这时，需输入碎部点坐标数据文件名。

可直接通过键盘输入，如在“文件15（N）:”（即光标闪烁处）输入C:＼CASS90＼DEMO＼YMSJ.DAT后再移动鼠标至16“打开（O）”处，按左键。

也可参考WINDOWS选择打开文件的操作方法操作。

这17时，命令区显示：最小坐标（米）X=87.315，Y=97.020 最大坐标（米）X=221.270，18Y=200.00192. 选择测点点号定位成图法20移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图1-2所示的21对话框。

22232425262728图1-1 数据处理下拉菜单图1-2 选择测点点号定位成图法的对话框29输入点号坐标点数据文件名C:＼CASS90＼DEMO＼YMSJ.DAT后，命令区提示：30读点完成！共读入60点。

313. 绘平面图32根据野外作业时绘制的草图，移动鼠标至屏幕右侧菜单区选择相应的地形图图33式符号，然后在屏幕中将所有的地物绘制出来。

系统中所有地形图图式符号都是34按照图层来划分的，例如所有表示测量控制点的符号都放在“控制点”这一层，35所有表示独立地物的符号都放在“独立地物”这一层，所有表示植被的符号都放36在“植被园林”这一层。

第二节数字化地形图的成图方法数据通讯结束后，计算机的硬盘里就保存了全站仪传来的坐标数据文件，再由CASS5.1进行成图。

根据数据采集的方式不同也有不同的成图方法。

分别有“草图法”、“简码法”、“测图精灵成图法”和“电子平板成图法”。

本文将详细介绍“草图法”，并对其他方法作简要介绍。

一、“草图法”成图“草图法”根据作业方式不同，又可分为“点号定位”、“坐标定位”和“编码引导”几种作业流程。

（一）、“点号定位”法作业流程：“点号定位”法作业流程是：选择测点点号定位成图法—展点—绘平面图—绘等高线—加注记—加图框分幅—成图结束。

下面以CASS5.1中的例子Study.dat数据文件说明Study.dwg图形文件的生成过程。

1、打开CASS5.1界面（图6-8）。

双击CASS5.1图标，即可打开CASS5.1的主界面：2 、选择测点点号定位成图（图6-9）将鼠标移至屏幕右侧菜单内“测点点号”项，按左键，即出现如（图6-9）所示的对话框，选择 Study.dat文件名，点击“打开”后，命令区提示：读点完成！共读入106个点。

3、展野外测点点号点击“绘图处理”下的“展野外测点点号”（图6-10），便出现（图6-11）所示的对话框。

选择Study.dat文件名，点击“打开”后，便可在屏幕上展出野外测点的点号如（图6-12）。

4、绘平面图下面可以灵活使用工具栏中的缩放工具进行局部放大以便绘图，例如先把左上角放大，选择右侧屏幕菜单的“交通设施”按钮，弹出如下菜单如（图6-13），找到“平行等外公路”并选中，点击“OK”，命令区提示：绘图比例尺1：输入500，回车。

点P/<点号> 输入92，回车。

点P/<点号> 输入45，回车。

点P/<点号> 输入46，回车。

点P/<点号> 输入13，回车。

点P/<点号> 输入47，回车。

点P/<点号> 输入48，回车。

第一篇9个cass小技巧cass 广泛应用于地形成图、地藉成图、工程测量应用三大领域，且全面面向 G IS ，彻底打通数字化成图系统与 GIS 接口，是一个很好的绘图软件，下面是cass 软件的一些小技巧给大家分享一下：1 、画线：很多朋友会说这个用说吗？南方里面提供了强大的画线工具，当然现在有的朋友这个也加在自己的 cad 里面，还是用现成的方便。

cass 里面画线工具可以对画好线进行第二次绘画，怎么说。

比如你画好了一条线，现在觉得有一个地方不合适或者方向错了，那你可以用 y 命令加线段控制点，用 b 命令对这个线进行修改（比如回到那个节点再开始画、或者这个方向可以了，用 h 命令换到另外一个方向继续操作）这样始终是一条线。

对以后的操作很方便。

2 、重复图元：就是画好的图不知道自己在操作怎么做了，发现很多东西都是重复，打印看不出来，但会影响图纸的大小，使系统承受不住，在南方软件里面就有一个工具可以自己把重复的线、字等删除。

3 、后期处理：很多朋友在 cad 下画图，可把这个放在 cass 里面不可以进行一些简单的编辑，那是什么原因，因为南方软件认的是编码这个东西。

就相当于你的图纸没有属性，不可以进行一些特殊的编辑。

那怎么办，你可以用南方里面的一个工具地物编辑 --- 图形属性转换 --- 下面可以针对自己的情况进行选择。

这样即可以分出很多图层来，又可以使没有属性的东西带上属性。

这个东西很好用。

4 、批量分副：不会 cass 的朋友有时会遇到很多头痛的问题，比如自己画好了一个图，然后业主叫你分成几个图来打，因为一个图太大了。

很多的人是画了很多的辅助线进行一步一步的修剪。

那样太浪费时间了，你可以在 cass 下面直接就可以分副。

只要你换好参考线，一步就到位，非常方便。

5 、测站改正 : 会测图的朋友应该都遇到过这样的问题就是自己测图时的原始坐标搞错了，现在怎么办，进行整个图进行移动，哪么数据怎么处理，一个一个的去算，又怕自己算错，现在 cass 下面就有一个测站改正，直接就可以图纸和数据一步到位，很简单就搞定，而且一定正确。

CASS简码在测图工作中的应用0引言随着近代科学技术的发展，高效率、高精度和一体化成图的方法已成为主流，本文详细的阐述了全站仪和RTK简码记录方法以及在内业使用南方CASS成图软件实现自动成图的过程，着重描述了南方CASS“简码识别”的步骤和特点，以某项目为例，验证CASS简码工具的可靠性和实用性。

为日常的绘图工作提供的很大的便利，同时可靠性也可以保证。

1概述CASS软件是测绘行业常用的制图软件，随着软件的不断更新，软件的工具也在不断的增加，数据编码也在逐渐的被关注和使用，数据编码是用来区别地物属性、表示地物链接方式的有规则的字符串，数据编码的内容包括：地物要素编码、连接关系码、面状地物填充码等。

现在大多数的成图软件都体现了各自的编码自动成图方法，本文主要介绍CASS成图系统中“简码识别”的使用方法”。

2CASS简码简码就是在碎步测量时输入的地物属性提示码，经过CASS软件的“简码识别”编辑后，自动转换为程序内部码。

CASS系统的有码作业模式就是一个有代表性的简码输入方案。

CASS系统简码可分为：类别码、关系独立符号码。

每种只有1～3位字符组成。

CASS的内部简码就存放在安装目录中SYSTEM文件中的JCODE.DEF文档内，包括了每一个简码所对应的程序内部码，CASS简码的形式简单、规则性强、无需特备记忆，并且能同时采集测点的地物要素。

2.1CASS简码、实体编码对应的实体CASS中每一种地物都有自己的符号同时也有自己的实体编码，如：K0,204201,未加固陡坎；K1,204202,加固陡坎；K2,204101,未加固斜坡；K3,204102,加固斜坡……等，在野外作业中，线状地物测点较多，独立地物测点较少，多数为1个点。

部分线状简码、实体编码对应表如下：2.1.1线状地物线状地物包括：河流、干渠、干沟、铁路、高速公路、国道、县级以上公路、斜坡、陡坎、石垄、等外公路、内部道路、地类界、围墙、栅栏、篱笆、铁丝网、输电线、配电线、通信线、权属界线等。

地形图测绘中EPS简码法的应用分析摘要：随着当前测绘的技术不断突破发展，数字化的地形图获取相关途径也不断的增多，但是全野外的数字地形图测绘以及其中直接的面对地形、地貌特点仍然存在。

结合长期的工作经验，本文介绍了全野外的数字化测绘作业过程当中的相关操作方法，以及对内业作业使用的编辑成图软件以实现成图步骤与方法进行探讨，并通过实例运用来显示利用简码法进行测图的作用。

关键词：地形图测绘 EPS 简码法编码在国内，当前的测绘工程当中数字化的地形图测绘作业所主要采用的办法有草图法、电子平板法以及编码法三种[1]。

各测图的方法上都存在有较为明显的优缺点，当中，电子平板法测图通常电子平板部件采购的费用昂贵、同时电池续航低，野外严酷环境当中难以进行大规模的采用；而草图法绘图则需要有专门的地形草图绘制人员，这种方法除了在一定程度上会造成人员浪费以外，还因老一辈的草图绘图员不断的达到年龄而退出行业，新绘图员对于草图绘图的技术掌握相对不熟练，应用草图绘图法也是困难重重，不具备广泛应用性；而在编码法绘图上，相比其他两种绘图法，其只需要在测量过程中对测量点应用编码法进行编码操作，即可迅速完成对图形基本绘制。

在目前所使用的测绘仪器以及测绘内业的编辑软件均可支持对编码方式的数据测量和编辑，内业工作的发展解决了编码转化困难的问题[2-3]。

1 EPS与VBScript运行脚本语言通过近些年技术的不断发展和应用，EPS地理信息工作站的基础平台以数据库作为工作核心，结合了CAD以及GIS技术优点，实现了信息化的测绘、管理以及更新三位一体化，数据建库以及出图的全程操作，其在于国产的数字化测图应用软件中表现越来越突出。

EPS支持在VBScript脚本上进行二次开发[4]。

VBScript 作为一种EPS平台的上常用的用户开发程序，可以看成VB语言的EPS平台简化版，该技术操作便捷，内业作业人员可根据其需求作针对性代码的编写操作，从而实现如对线状的地物自动连线等相关的自动化功能，实现对勾绘的错误率的降低，提高测图的效率。

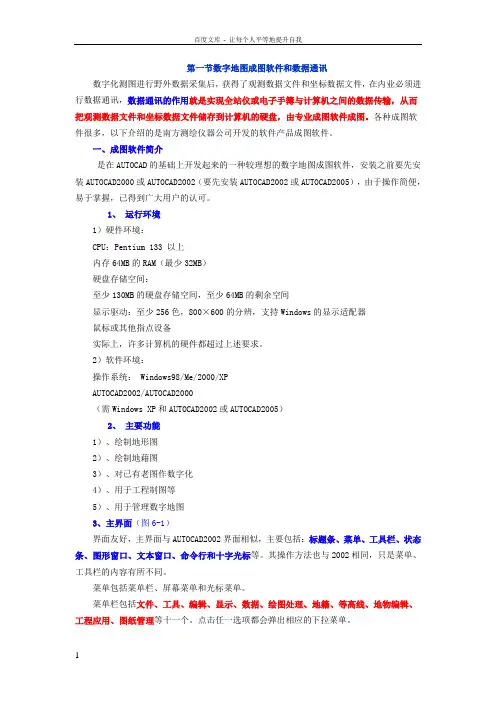

第一节数字地图成图软件和数据通讯数字化测图进行野外数据采集后，获得了观测数据文件和坐标数据文件，在内业必须进行数据通讯，数据通讯的作用就是实现全站仪或电子手簿与计算机之间的数据传输，从而把观测数据文件和坐标数据文件储存到计算机的硬盘，由专业成图软件成图。

各种成图软件很多，以下介绍的是南方测绘仪器公司开发的软件产品成图软件。

一、成图软件简介是在AUTOCAD的基础上开发起来的一种较理想的数字地图成图软件，安装之前要先安装AUTOCAD2000或AUTOCAD2002（要先安装AUTOCAD2002或AUTOCAD2005），由于操作简便，易于掌握，已得到广大用户的认可。

1、运行环境1）硬件环境：CPU：Pentium 133 以上内存64MB的RAM（最少32MB）硬盘存储空间：至少130MB的硬盘存储空间，至少64MB的剩余空间显示驱动：至少256色，800×600的分辨，支持Windows的显示适配器鼠标或其他指点设备实际上，许多计算机的硬件都超过上述要求。

2）软件环境：操作系统： Windows98/Me/2000/XPAUTOCAD2002/AUTOCAD2000（需Windows XP和AUTOCAD2002或AUTOCAD2005）2、主要功能1）、绘制地形图2）、绘制地藉图3）、对已有老图作数字化4）、用于工程制图等5）、用于管理数字地图3、主界面（图6-1）界面友好，主界面与AUTOCAD2002界面相似，主要包括：标题条、菜单、工具栏、状态条、图形窗口、文本窗口、命令行和十字光标等。

其操作方法也与2002相同，只是菜单、工具栏的内容有所不同。

菜单包括菜单栏、屏幕菜单和光标菜单。

菜单栏包括文件、工具、编辑、显示、数据、绘图处理、地籍、等高线、地物编辑、工程应用、图纸管理等十一个。

点击任一选项都会弹出相应的下拉菜单。

屏幕菜单主要用于绘图时选择定点方式和地物图层。

工具栏除了自己的工具条之外，还包括AUTOCAD的部分工具条。
