一卡通技术要求(富士智能全)说课讲解

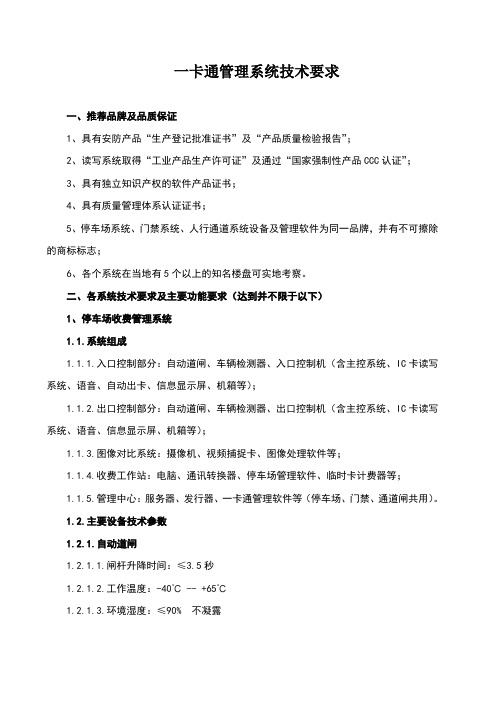

一卡通管理系统技术要求一、推荐品牌及品质保证1、具有安防产品“生产登记批准证书”及“产品质量检验报告”；2、读写系统取得“工业产品生产许可证”及通过“国家强制性产品CCC认证”；3、具有独立知识产权的软件产品证书；4、具有质量管理体系认证证书；5、停车场系统、门禁系统、人行通道系统设备及管理软件为同一品牌，并有不可擦除的商标标志；6、各个系统在当地有5个以上的知名楼盘可实地考察。

二、各系统技术要求及主要功能要求（达到并不限于以下）1、停车场收费管理系统1.1.系统组成1.1.1.入口控制部分：自动道闸、车辆检测器、入口控制机（含主控系统、IC卡读写系统、语音、自动出卡、信息显示屏、机箱等）；1.1.2.出口控制部分：自动道闸、车辆检测器、出口控制机（含主控系统、IC卡读写系统、语音、信息显示屏、机箱等）；1.1.3.图像对比系统：摄像机、视频捕捉卡、图像处理软件等；1.1.4.收费工作站：电脑、通讯转换器、停车场管理软件、临时卡计费器等；1.1.5.管理中心：服务器、发行器、一卡通管理软件等（停车场、门禁、通道闸共用）。

1.2.主要设备技术参数1.2.1.自动道闸1.2.1.1.闸杆升降时间：≤3.5秒1.2.1.2.工作温度：-40℃-- +65℃1.2.1.3.环境湿度：≤90% 不凝露1.2.1.4.电源电压：AC220V±10% 50Hz1.2.1.5.电机功率：＜300W1.2.2.主控板1.2.2.1.脱机记录存储容量：≥30000条（可扩展）1.2.2.2.卡片下载容量：≥50000条（可扩展）1.2.2.3.工作电源：AC 220V1.2.2.4.工作温度：-30℃ -- +70℃1.2.2.5.工作湿度：≤95%不凝露1.2.2.6.读卡器接口：韦根26/韦根34、至少2路韦根接口1.2.2.7.通讯芯片：232芯片/485芯片1.2.2.8.通讯方式：底层RS485 后端TCP/IP1.2.2.9.通讯距离：1200米1.2.3.信息显示屏1.2.3.1.支持语言：中文/英文1.2.3.2.自定义汉字数量：＞60个汉字1.2.3.3.显示屏类型：80*16㎜点阵LED；1.2.3.4.可自行加载显示内容1.2.4.自动出卡机1.2.4.1.工作电源：24V DC1.2.4.2.卡片容量：大于150张1.2.4.3.出卡速度：<2秒1.2.4.4.具有预出卡功能、卡数量少报警、卡槽无卡报警1.2.4.5.出卡后约20秒内卡未取走自动回收、出卡后卡未取走不开闸1.2.5.车辆检测器1.2.5.1.工作电源：AC 220V1.2.5.2.功率：小于3W1.2.5.3.频率范围：50KHz--250KHz1.2.5.4.灵敏度：>四档调节1.2.5.5.线圈电感：40--1000uH1.3.主要功能1.3.1.自动道闸1.3.1.1.采用一体化机芯或齿轮传动，不可使用皮带传动；1.3.1.2.闸杆启、落时间≤3.5秒；1.3.1.3.具有双向自锁功能（在开、关到位时，外力不能使电动挡车器杆上升、下降）；1.3.1.4.具有遥控器、按钮、机械摇杆和电脑控制等多种方式；1.3.1.5.具有地感检测车辆功能；1.3.1.6.具有压力电波防砸车、砸人功能；1.3.1.6.为预防车辆晚上撞杆，在闸杆上需配置发光提示光源，光源发光时间由软件控制（白天不发光，晚上发光）。

一卡通系统技术规范书（初稿）技术规范1 总则1.1本规范书仅适用于阳煤平定化工配套的一卡通系统，它包括该系统的应用设计、功能要求、设备性能、第三方集成、布线安装等方面的技术要求。

1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出详细规定，也未充分引述有关标准和规范的条文，投标方应保证提供满足本规范书和所列标准要求的优质产品及相应服务，必须满足有关安全、环保、消防等法规、标准的要求。

1.3投标方如对本规范书有偏差(无论多少或微小)都必须清楚地表示在“差异表”中，尤其是与价格相关的任何差异，均应逐一描述，若没有提出招标方则可认为投标方提供的产品完全满足本规范书的要求，在技术协议阶段和详细设计阶段应不产生任何价格因素1.4如招标方有除本规范书以外的其它要求，将以书面形式提出，经买卖双方讨论后载于本规范书。

1.5本规范书所使用的标准若与投标方所执行的标准发生矛盾时，按较严格标准执行。

1.6只有招标方有权修改本技术规范书。

合同谈判将以本技术规范书为蓝本，并列入招标方认可的技术偏差。

修改后经买、卖双方共同最终确定的技术协议将作为订货合同的一个技术附件，并与订货合同正文具有同等的法律效力。

双方共同签署的会议纪要、补充文件等也与合同文件具有同等的法律效力。

1.7合同签定前后，投标方应按照招标方的时间、内容、深度要求提供其所需的设计资料，并按招标方施工和设计进度要求随时修正，投标方应免费提供上述资料。

技术资料包括且不限于设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等，并同时提供详细的供货清单。

1.8投标方对一卡通系统负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品制造商应事先征得招标方的认可。

1.9在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求，具体内容双方共同商定。

1.10设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，投标方应保证买方不承担有关设备专利的一切责任。

4.17门禁一卡通系统4.17.1系统概述智能一卡通系统应用的系统包括发卡管理中心、门禁控制系统、停车场管理系统、访客管理系统等，门禁系统、停车场管理系统和访客管理系统。

门禁管理系统可实现对需要控制的各类出入口，按各种不同的通行对象及其准入级别，对其进、出实施实时的控制与管理，并具有报警联动功能。

系统可在需要监测、控制和身份识别的门或者具有通道门的高保安区安装读卡机。

卡片系统采用先进的非接触型读卡系统，当合法人员通过时必须出具代表其合法身份的非接触感应卡，在未得到合法授权进入的区域将被拒之门外。

同时，人员被允许或拒绝通行的情况都将记录在系统数据库中以备查阅。

系统对于强行闯入的行为予以报警。

4.17.2系统技术要求4.17.2.1一卡通系统智能一卡通系统系统在底层采用工业控制标准总线结构，上层采用TCP/IP网络结构，系统全部通过网络传输，实现统一管理。

系统具有良好的扩展性和综合管理能力，系统软件可提供多级别密码保护，管理及限制不同操作人员使用中央监控，同时防止系统被非有关人员使用，同时也可对不同菜单的权限进行维护。

一卡通与门禁、考勤系统无缝衔接，与消防、视频监控、报警、电梯控制、访客管理系统联动。

系统对读卡机的状态进行控制，各管制门的开启和关闭状态控制。

进出人员的记录、工作人员的考勤记录、出入管理、人事财务记录的管理，各感应卡的有效性记录等。

4.17.2.2门禁系统系统包括前端的门禁读卡器、电锁、出门按钮、门磁、门禁控制器以及放置于消防监控室的门禁管理主机组成。

系统采用TCP/IP的网络协议结构，门禁控制器通过TCP/IP网络与门禁管理主机进行通信。

通过分别设置通道闸、门磁开关、电子门锁、读卡器、出门按钮等，对通过对象及其通行时间进行控制、监视及设定，实现对办公出入口、电梯控制、公共出入口通道、访客管理等。

设计采用非接触式智能卡门禁管理系统，通过管理实现对重要区域的进出人员管理；门禁系统与报警系统、消防系统联动；门禁系统管理主机设于消防控制室内。

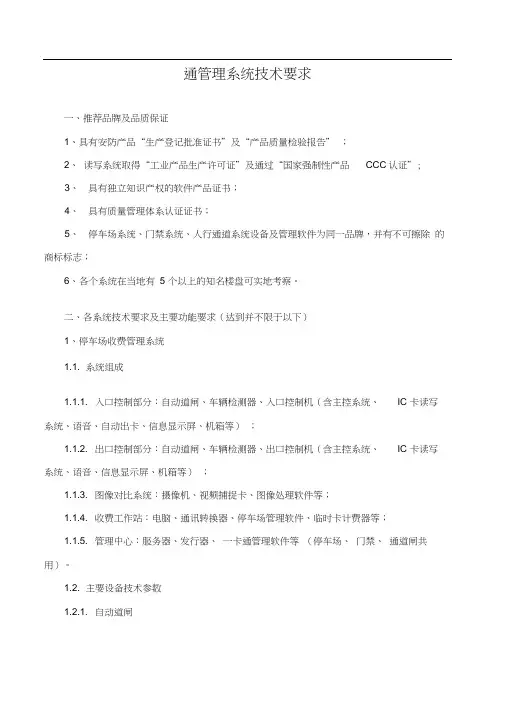

一卡通管理系统技术要求一、推荐品牌及品质保证1、具有安防产品“生产登记批准证书”及“产品质量检验报告”；2、读写系统取得“工业产品生产许可证”及通过“国家强制性产品CCC认证”；3、具有独立知识产权的软件产品证书；4、具有质量管理体系认证证书；5、停车场系统、门禁系统、人行通道系统设备及管理软件为同一品牌，并有不可擦除的商标标志；6、各个系统在当地有5个以上的知名楼盘可实地考察。

二、各系统技术要求及主要功能要求（达到并不限于以下）1、停车场收费管理系统1.1.系统组成1.1.1.入口控制部分：自动道闸、车辆检测器、入口控制机（含主控系统、IC卡读写系统、语音、自动出卡、信息显示屏、机箱等）；1.1.2.出口控制部分：自动道闸、车辆检测器、出口控制机（含主控系统、IC卡读写系统、语音、信息显示屏、机箱等）；1.1.3.图像对比系统：摄像机、视频捕捉卡、图像处理软件等；1.1.4.收费工作站：电脑、通讯转换器、停车场管理软件、临时卡计费器等；1.1.5.管理中心：服务器、发行器、一卡通管理软件等（停车场、门禁、通道闸共用）。

1.2.主要设备技术参数1.2.1.自动道闸1.2.1.1.闸杆升降时间：≤3.5秒1.2.1.2.工作温度：-40℃ -- +65℃1.2.1.3.环境湿度：≤90% 不凝露1.2.1.4.电源电压：AC220V±10% 50Hz1.2.1.5.电机功率：＜300W1.2.2.主控板1.2.2.1.脱机记录存储容量：≥30000条（可扩展）1.2.2.2.卡片下载容量：≥50000条（可扩展）1.2.2.3.工作电源：AC 220V1.2.2.4.工作温度：-30℃ -- +70℃1.2.2.5.工作湿度：≤95%不凝露1.2.2.6.读卡器接口：韦根26/韦根34、至少2路韦根接口1.2.2.7.通讯芯片：232芯片/485芯片1.2.2.8.通讯方式：底层RS485 后端TCP/IP1.2.2.9.通讯距离：1200米1.2.3.信息显示屏1.2.3.1.支持语言：中文/英文1.2.3.2.自定义汉字数量：＞60个汉字1.2.3.3.显示屏类型：80*16㎜点阵LED；1.2.3.4.可自行加载显示内容1.2.4.自动出卡机1.2.4.1.工作电源：24V DC1.2.4.2.卡片容量：大于150张1.2.4.3.出卡速度：<2秒1.2.4.4.具有预出卡功能、卡数量少报警、卡槽无卡报警1.2.4.5.出卡后约20秒内卡未取走自动回收、出卡后卡未取走不开闸1.2.5.车辆检测器1.2.5.1.工作电源：AC 220V1.2.5.2.功率：小于3W1.2.5.3.频率范围：50KHz--250KHz1.2.5.4.灵敏度：>四档调节1.2.5.5.线圈电感：40--1000uH1.3.主要功能1.3.1.自动道闸1.3.1.1.采用一体化机芯或齿轮传动，不可使用皮带传动；1.3.1.2.闸杆启、落时间≤3.5秒；1.3.1.3.具有双向自锁功能（在开、关到位时，外力不能使电动挡车器杆上升、下降）；1.3.1.4.具有遥控器、按钮、机械摇杆和电脑控制等多种方式；1.3.1.5.具有地感检测车辆功能；1.3.1.6.具有压力电波防砸车、砸人功能；1.3.1.6.为预防车辆晚上撞杆，在闸杆上需配置发光提示光源，光源发光时间由软件控制（白天不发光，晚上发光）。

系统可完全满足项目对智能一卡通系统的总技术要求，具体如下：系统以人像为载体，可通过移动APP上传人脸图片，上传至综合管理平台，综合管理平台通过统一接口将用户基本信息同步给门禁系统，系统管理员在门禁系统为该用户分析门禁权限，从而实现用户在门禁系统的刷脸功能，可以真正实现项目日常管理的信息化和身份识别统一化，大大减少工作人员的管理难度，并有效提高工作效率。

实现项目内部的门禁、考勤、用餐、消费等“一卡通”综合管理。

满足同一脸多用的要求——只要录入一次人像并获得相应授权即可用于门禁及出入口控制、考勤、消费管理等功能。

满足统一管理的要求——子系统间采用同一数据库，充分保证使用的便捷性。

所有人员在管理中心授权后，无须再到各子系统进行任何授权。

满足软件要求——系统运行的平台及各应用软件模块完整、成熟。

系统互连要求——系统为系统集成提供以太网接口和交换数据所需的OPC、ODBC、ADO等协议。

系统软件支持B/S和C/S结构，便于系统多子系统集成和网络查询；系统通过基础平台模块的权限子系统，对其他各个子系统进行功能、机构、等级权限进行控制，适用于大型网络化分布式的系统管理要求。

系统完全满足项目对智能一卡通系统的总体功能要求，具体如下：系统具有配套的人像录入系统，系统管理中心，可以完成人像的录入、授权。

系统设置多个分权管理端，分配相应工作通过授权操作。

系统可对用户的权限进行控制和更改。

系统具有标准、方便的软硬件平台接口，能够实现与其它系统的集成和联动。

系统采用可视化图形界面及开发应用运行平台，便于操作和二次开发。

系统支持图控功能，可以在电子地图上实现日常的管理操作；智能一卡通系统的相关数据通过数据接口，进行统一监控和管理。

智能一卡通可以与消防、安保系统实现联动控制。

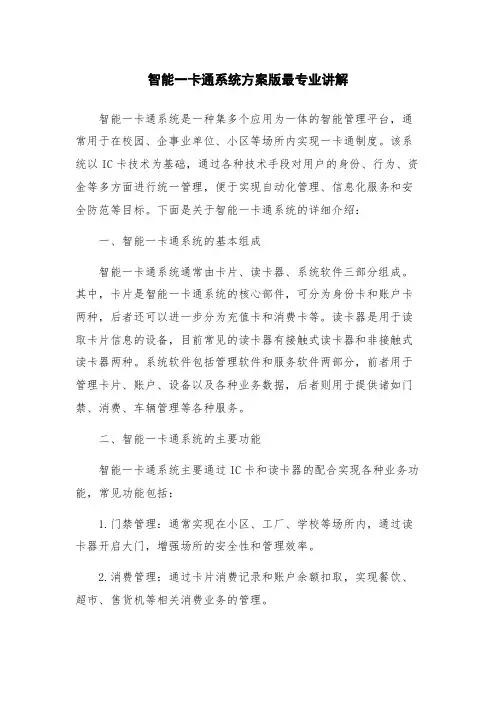

智能一卡通系统方案版最专业讲解智能一卡通系统是一种集多个应用为一体的智能管理平台，通常用于在校园、企事业单位、小区等场所内实现一卡通制度。

该系统以IC卡技术为基础，通过各种技术手段对用户的身份、行为、资金等多方面进行统一管理，便于实现自动化管理、信息化服务和安全防范等目标。

下面是关于智能一卡通系统的详细介绍：一、智能一卡通系统的基本组成智能一卡通系统通常由卡片、读卡器、系统软件三部分组成。

其中，卡片是智能一卡通系统的核心部件，可分为身份卡和账户卡两种，后者还可以进一步分为充值卡和消费卡等。

读卡器是用于读取卡片信息的设备，目前常见的读卡器有接触式读卡器和非接触式读卡器两种。

系统软件包括管理软件和服务软件两部分，前者用于管理卡片、账户、设备以及各种业务数据，后者则用于提供诸如门禁、消费、车辆管理等各种服务。

二、智能一卡通系统的主要功能智能一卡通系统主要通过IC卡和读卡器的配合实现各种业务功能，常见功能包括：1.门禁管理：通常实现在小区、工厂、学校等场所内，通过读卡器开启大门，增强场所的安全性和管理效率。

2.消费管理：通过卡片消费记录和账户余额扣取，实现餐饮、超市、售货机等相关消费业务的管理。

3.考勤管理：通过卡片记录员工的考勤数据，实现考勤信息管理，提高管理效率。

4.图书馆管理：通过卡片激活借阅权限，实现读者借阅图书的自助式管理等。

5.校园卡管理：提供校园卡功能，包括图书馆借阅、餐饮、宿舍管理等。

三、智能一卡通系统的优点和应用智能一卡通系统具有以下优点：1.便于管理：通过智能一卡通系统的建立，能够快速实现校园、企事业单位、小区、商场等机构内的统一管理，提高管理效率。

2.便利用户：智能一卡通系统能够为用户提供便捷的服务平台，如快速通行门禁、无人值守的自助餐饮、自助借阅等。

3.方便消费：智能一卡通系统实现之后，具备了消费能力，用户可以通过刷卡消费，无需携带现金，将支持线上支付等多种方式，方便易用。

智能一卡通系统的应用范围广泛，包括校园、工厂、商场、医院和社区等，能够满足不同单位内部的需求。

一卡通管理系统技术要求一、推荐品牌及品质保证1、具有安防产品“生产登记批准证书”及“产品质量检验报告”；2、读写系统取得“工业产品生产许可证”及通过“国家强制性产品CCC认证”；3、具有独立知识产权的软件产品证书；4、具有质量管理体系认证证书；5、停车场系统、门禁系统、人行通道系统设备及管理软件为同一品牌，并有不可擦除的商标标志；6、各个系统在当地有5个以上的知名楼盘可实地考察。

二、各系统技术要求及主要功能要求（达到并不限于以下）1、停车场收费管理系统1.1.系统组成1.1.1.入口控制部分：自动道闸、车辆检测器、入口控制机（含主控系统、IC卡读写系统、语音、自动出卡、信息显示屏、机箱等）；1.1.2.出口控制部分：自动道闸、车辆检测器、出口控制机（含主控系统、IC卡读写系统、语音、信息显示屏、机箱等）；1.1.3.图像对比系统：摄像机、视频捕捉卡、图像处理软件等；1.1.4.收费工作站：电脑、通讯转换器、停车场管理软件、临时卡计费器等；1.1.5.管理中心：服务器、发行器、一卡通管理软件等（停车场、门禁、通道闸共用）。

1.2.主要设备技术参数1.2.1.自动道闸1.2.1.1.闸杆升降时间：≤3.5秒1.2.1.2.工作温度：-40℃-- +65℃1.2.1.3.环境湿度：≤90% 不凝露1.2.1.4.电源电压：AC220V±10% 50Hz1.2.1.5.电机功率：＜300W1.2.2.主控板1.2.2.1.脱机记录存储容量：≥30000条（可扩展）1.2.2.2.卡片下载容量：≥50000条（可扩展）1.2.2.3.工作电源：AC 220V1.2.2.4.工作温度：-30℃ -- +70℃1.2.2.5.工作湿度：≤95%不凝露1.2.2.6.读卡器接口：韦根26/韦根34、至少2路韦根接口1.2.2.7.通讯芯片：232芯片/485芯片1.2.2.8.通讯方式：底层RS485 后端TCP/IP1.2.2.9.通讯距离：1200米1.2.3.信息显示屏1.2.3.1.支持语言：中文/英文1.2.3.2.自定义汉字数量：＞60个汉字1.2.3.3.显示屏类型：80*16㎜点阵LED；1.2.3.4.可自行加载显示内容1.2.4.自动出卡机1.2.4.1.工作电源：24V DC1.2.4.2.卡片容量：大于150张1.2.4.3.出卡速度：<2秒1.2.4.4.具有预出卡功能、卡数量少报警、卡槽无卡报警1.2.4.5.出卡后约20秒内卡未取走自动回收、出卡后卡未取走不开闸1.2.5.车辆检测器1.2.5.1.工作电源：AC 220V1.2.5.2.功率：小于3W1.2.5.3.频率范围：50KHz--250KHz1.2.5.4.灵敏度：>四档调节1.2.5.5.线圈电感：40--1000uH1.3.主要功能1.3.1.自动道闸1.3.1.1.采用一体化机芯或齿轮传动，不可使用皮带传动；1.3.1.2.闸杆启、落时间≤3.5秒；1.3.1.3.具有双向自锁功能（在开、关到位时，外力不能使电动挡车器杆上升、下降）；1.3.1.4.具有遥控器、按钮、机械摇杆和电脑控制等多种方式；1.3.1.5.具有地感检测车辆功能；1.3.1.6.具有压力电波防砸车、砸人功能；1.3.1.6.为预防车辆晚上撞杆，在闸杆上需配置发光提示光源，光源发光时间由软件控制（白天不发光，晚上发光）。

一、一卡通管理系统技术要求本工程门禁系统由安保中心统一管理，采用安全性高、非破解的13.56M 的ICLASS射频卡。

A、系统要求特点1.系统的计算模式为基于C/S或B/S架构2.采用树型网络拓扑结构3.中央服务器和各个子系统工作站的通信是基于TCP/IP协议通讯方式通过局域网进去传输。

4.各个子系统工作站的控制设备和数据采集设备之间的通信连接采用RS485连接方式或者TCP/IP协议5.各个子系统工作站采用以态网通讯方式，通过路由器可连接广域网实现远程设备的控制和监视功能6.管理系统采用SQL SERVER2000以上大型数据库平台，系统稳定可靠。

7.系统平台需要提供可开放的接口，以便与各种应用模块对接；8.系统扩展性：所有的子系统和功能模块采用插键方式完成；9.系统稳定性：采用服务器端双机热备，提高可靠性。

；10.系统扩展性：硬件可分步到位；B、系统达到功能：1.子系统间无缝连接所有子系统采用构件式设计，并在平台统一管理下运行，不管安装了多少个子系统，操作人员操作单个系统一样简单。

2.向后兼容平台可保证现有子系统和将来要开发的子系统能无缝连接在一起，并共享原有信息。

3.扩展性强、容错能力强平台提采用服务器端双机热备，提高可靠性增加系统的可靠性；在其中一台服务器出故障的情况下，系统还能正常运行。

4.分层功能抽象平台根据子系统的不同要求，进行了功能抽象，简化了子系统的开发，并保证了公共信息管理的一致性。

平台有通讯管理模块，能使各子系统间、以及和外系统间进行方便的信息交互和联动。

平台提供了用户信息、卡信息和帐户的系统级管理。

平台提供了通道管理模块，为通道类子系统提供硬件设备管理、通道（如门、道口的统称）管理。

支持以插件形式扩展设备和新功能。

如门禁、停车场等子系统在此基础上进行扩展。

5.插件式扩展平台还为子系统提供了插件式扩展支持，通过增加功能插件可扩展系统功能；通过使用不同的功能插件，可满足不同的客户需求。

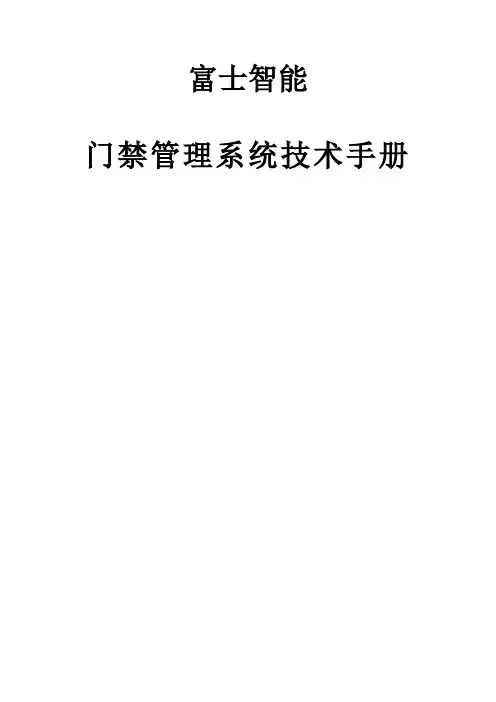

富士智能门禁管理系统技术手册目录一、解决方案门禁系统简介富士智能门禁系统是“富士智能一卡通”的一个子系统，具有非常好的性价比，硬件全部采用工业级器件，程序使用严密的算法，多重校验方式，运行稳定、高效。

系统采用非接触感应式IC/ID卡技术，将现代电子工艺与无线通讯技术结合，杜绝了传统接触性IC卡在使用中的种种弊端。

系统方案描述本方案以提供一套现代化、人性化的智能楼宇控制系统为目的，拟建立一个集计算机技术、自动控制技术、现代通讯技术为一体，智能化程度高，功能设置完善，综合能力强的现代化门禁系统。

该门禁管理系统采用现代信息传输技术、网络技术，结合非接触式智能卡技术，对建筑物主要出入口实施门锁控制，并在系统中进行相关资料的记录与存储，对进出建筑物的人员实施管理。

实施方式如下：1.2.1门锁开/关控制1.门禁系统可控制多种类型的电控门锁，一般木门、单开门等有门框的类型可安装锁扣，玻璃门等无门框的可安装磁力锁；2.对于标准控制方式的门禁，门禁正常运行状态无开锁信号输出，此时门锁不可开启，在读卡区域读系统使用的开门卡，读卡器将卡片信息发往中央主控单元；3.中央主控单元接收到卡片数据信息后进行校验，判断该卡是否具有开门权限，如有权限，门禁控制器输出开锁信号，驱动电锁打开，等待人员开门；4.人员开门通行一定时间（时间可设置）后，门禁控制器中断开锁输出。

如果门锁开启后人员不通行，在相应时间后门禁控制器同样恢复常闭，控制门锁关闭。

只有再次刷卡才可开门通行；5.如果读的卡片不具有开门权限，门禁控制器不输出开门信号，门锁常闭状态不变，同时控制器通过蜂鸣器报警提示，如果系统与其它安防系统联动，报警信号还可传送到管理中心以提醒管理人员。

1.2.2远程控制与管理1.远程控制：在管理中心可通过系统软件远程控制门锁的开、关，并能实时监控门禁的开关情况，但需配置相关设备；2.远程设置：在管理中心可通过管理软件随时更改门禁工作状态和运行参数；3.用户管理：实现开门卡的授权发行、数据更改、挂失/解挂、退卡、清空回收等管理；4.统计管理：对门禁进出人员流量，进出时间，身份类别等进行统计，了解出入状况；5.查询管理：通过一个条件或多个条件相组合的方式，查询进出人员资料。
