HACMP培训课程

以上文件在系统安装盘中
设置系统心跳线
HACMP软件需要通过心跳线监测双机之间是否正常。连接两个系统之间的心跳线，将一分八的异步电缆接在各自系统的八口异步卡上，以RS232线缆连接，在P570_1/570_2上配置tty1，使用smit tty命令。
设置系统心跳线
选择RS232异步端口模式，TTY Type为tty rs232 Asynchronous Terminal 。
HACMP的构成示意图
备份网卡服务网卡备份网卡服务网卡
A
SSA卡 1# A-1 SSA卡 1# A-2
SSA 卡 2# A-1 SSA 卡 2# A-2
心跳线
SSA卡 1# A-2 SSA卡 1# A-1
B
SSA 卡 2# A-2 SSA 卡 2# A-1
SSA 环路B
A 镜像
B 镜像

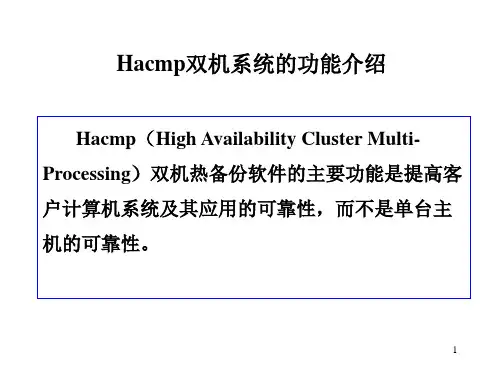

户计算机系统及其应用的可靠性，而不是单台主
机的可靠性。
HACMP的构成
HACMP通过以下的方式提供一个高可用性的环境：
定义集群资源和资源组
定义群集中节点对资源组的接管关系
群集资源包括以下硬件或软件部件：磁盘、卷组、文件系统、网络地址和应用服务器。集群中的每种资源为了实现高可用性，必须被归入一个资源组，资源组时为了便于管理及配置而定义的相关性的资源集合，如某个节点机的卷、文件系统、 IP地址、磁盘、应用系统往往定义为一个资源组。集群中节点的接管关系确定了当某个节点失败时，与其相关的资源组由哪个节点接管以及如何接管的规则。
主机B（standby): Service_ip: Standby_ip: Boot_ip: perm_ip:
6.100.4.3 192.168.1.2 192.168.2.2 6.100.4.4 永久ip

HSK标准教程3ppt课件

4
词汇
又电梯
满意
层
害怕
5
语言点又+V
上个星期我买了一条裤子，昨天又买了一条。你上午已经喝了一杯咖啡，下午怎么又喝一杯？我昨天看了一个电影，今天又看了一个。
6
语言点再+V
你只吃了一点儿饭，再吃一点儿吧。家里只有一个面包了，我们再买一些吧？那个饭馆我昨天去了一次，明天还想再去一次。
7
9
练习用“再”和“又”填空
再
又
1. 我上个星期去了那个中国饭馆，明天想＿再＿去一次。
2. 你怎么＿又＿买了一条裙子？你不是已经有一条了吗。 3. 我昨天去那里，今天＿又＿去了那里，明天还想＿再＿去。
10
词汇
又满意电梯层害怕
adv. again v. to be satisfied n. elevator m. used for floors v. to be afraid,to be scared
差刚刚才
1. 这种咖啡特别好喝，快来喝一口吧。
2. 桌子上有一个瓶子，是谁的？
3. 我只有二十三块钱，还差五块钱。
4. 拿两双筷子就可以了，今天你爸爸不回来吃饭。
43
课文
在周明家
老同学：快五年了，你几乎没变化。周太太：谁说的？我胖了，以前的衣服都不能穿了。老同学：健康最重要，胖瘦没关系。周太太：是呀，想吃什么就吃什么。
23
词汇
见面 v. to meet
跟朋友见面。周末，我想跟朋友见个面。希望以后能再见面。周末，我喜欢和朋友见见面，聊聊天。
24
词汇
安静 adj. quiet
上课要保持安静。教室里很安静。我喜欢安静的环境。

HSK标准教程ppt课件

此课件可编辑版，如对课件有异议或侵权的请及时联系删除！课件可编辑版，请放心使用！
STANDARD COURSE HSK 3
第一课周末你有什么打算
Part 1 课文 1
2
热身
A
你喜欢做什么？
B
C
D
chī fàn kàn diànyǐnɡ hē kāfēi
hé pénɡyou liáotiān
37
课文
准备去旅游
小刚：水果、面包、茶都准备好了，我们还带什么？小丽：手机、电脑、地图，一个也不能少。小刚：这些我昨天下午就准备好了。小丽：再多带几件衣服吧。小刚：我们是去旅游，不是搬家，还是少带一些吧。
38
练习用本课新学的语言点和词语描绘图片
洗好没洗
打算
件
A：衣服都了吗？ B：我一也。 A：你什么时候洗？ B：我今天下午洗。
2. 上个＿＿我们去朋友家玩儿。
3. A: 考完试你有什么＿＿？ B: 我还没想好。
8
语言点
V+好
今晚的电影小刚已经买好票了。饭还没做好，请你等一会儿。我还没想好要不要跟你去呢。
9
练习选词完成句子
准备好
买好
穿好
1. 我不能跟你出去玩儿，明天的汉语课我还没＿＿。 2. 快＿＿衣服，我们准备出门了。
带
买好
A：你什么时候回家？ B：我还没飞机票呢，
你知道在哪儿买票吗？ A：知道，我你一起去吧。 B：太好了，谢谢。
42
5
语言点
跟 (prep.) = 和
A: 你在干什么？ B: 我在跟/和爸爸妈妈聊天。 A: 周末你一般（yìbān usually）干什么？ B: 我喜欢跟/和朋友一起玩儿。

IBM HACMP介绍

© 2008 IBM Corporation
IBM System P
什么是HACMP
使用HACMP的考虑点
• 应用必须能从停止或重启操作中恢复
– Must release all resources when stopped—either normally or abnormally – Must tolerate a loss of memory contents – Must tolerate a loss of processor state – Must perform a restart from a checkpoint – Must recover from partial data writes – Must operate in a “transactional” protocol
IBM HACMP 介绍
陶仁全 (Tao Ren Quan) STG TSS rqtao@
IBM System P
当前硬件系统已经非常可靠，但是硬件故障还只是占系统中断事故的一小部分
• 几项研究表明硬件故障的比例介于 20%-45%之间 • 人为故障、软件故障和计划维护导致了大多数的系统中断事故
HACMP Limits
Component Nodes Resource groups Networks Network interfaces, devices and labels Cluster resources Parent-Child dependencies Sites Interfaces Application monitors Persistent IP Maximum number supported in a cluster 32 64 48 256 While 128 is the maximum clinfo can handle, there can be more in the cluster. max of 3 levels 2 7 interfaces per node per network per site 128 alias one per node per network

HAZOP分析好东西大家一起分享PPT学习教案

第20页/共59页
节点分析流程
第21页/共59页
基于节点分析的步骤：选择节点
选择工艺指标代入引导词
分析工艺指标变化的原因
确定偏差
列出偏差的可能原因
第22页/共59页
下一个节点下一个指标
提出增补措施
评估失败后果
确认已有的纠防偏差措施或保护装置
第23页/共59页
确定偏差
**装置HAZOP风险分析偏差
①建立研究组，确定任务、研究对象。建立一个有多方面专家组成的研究组，并配备行业专家作为负责人。研究组的任务要明确，如研究的最终目的是解决系统安全问题，还是产品问题、环境问题，或者是综合问题。 ②划分单元，明确功能。将分析对象划分为若干单元，在连续过程中单元以管道为主，在间歇过程中单元以设备为主。明确各单元的功能，说明其运行状态和过程。 ③定义关键词表，按关键词分析可能产生的偏差。 ④分析产生偏差的原因及后果。 ⑤制订对策。
记录格式：
最好采用统用格式。结合实际重实用不重形式（可自创，关键是能自成体系防止出现偏颇）；至少要让人看得懂，且可保存、可查验；
第34页/共59页
公司运用HAZOP与日常工作的关系
第35页/共59页
休息片刻
第36页/共59页
三、HAZOP运用举例
第37页/共59页
HAZOP的运用
A 技改（变更）项目
第30页/共59页
HAZOP 分析表（2）
第31页/共59页
HAZOP 分析表（3）
第32页/共59页
第33页/共59页
我的理解
核心：
找出偏差！（套用隐患治理的说法，难点是如何发现和查出隐患）。
在找出偏差过程中做好记录的理解：

HACMP认证学习系列知识

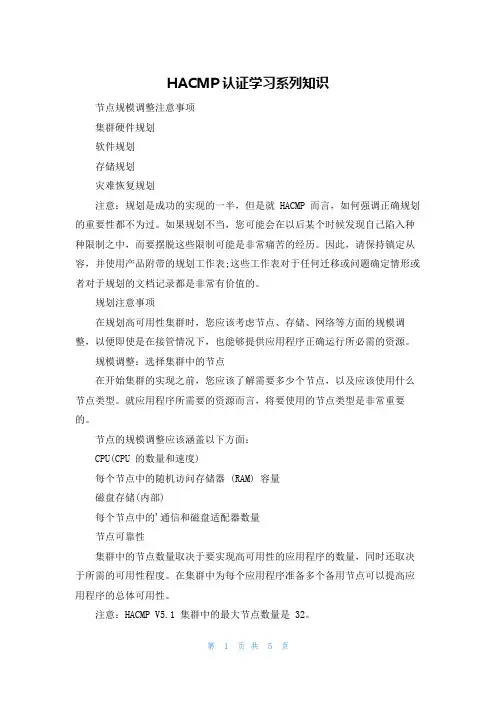

HACMP认证学习系列知识节点规模调整注意事项集群硬件规划软件规划存储规划灾难恢复规划注意：规划是成功的实现的一半，但是就 HACMP 而言，如何强调正确规划的重要性都不为过。
