(新)沪科版物理九年级142欧姆定律同步试题6

沪科版物理九年级上学期15.2 科学探究：欧姆定律同步测试一、单选题1.在学过欧姆定律后，同学们有以下认识，其中不正确的是（）A. 欧姆定律揭示了导体中的电流与电压、电阻的关系B. 当电压一定时，导体中的电流与电阻成反比C. 在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D. 根据欧姆定律的变形公式可知：导体的电阻随电压和电流的变化而变化2.关于电流、电压和电阻，下列说法中正确的是（）A. 电路两端有电压，电路中一定有电流B. 导体中的电流为零时，导体的电阻也为零C. 电压是电路中形成电流的原因D. 电流的方向与负电荷定向移动的方向相同3.图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（）A. 40ΩB. 30ΩC. 20ΩD. 10Ω4.如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。

闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5A，保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是（）A. 20ΩB. 30ΩC. 45ΩD. 50Ω5.R1、R2、R3是三个阻值不同的定值电阻。

将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（）A. I1>I2>I3B. I3> I2> I1C. I1= I2= I3D. I2> I1> I36.下列电路中，R1<R2，接在相同的电源上，则电路的总电流大小关系是（）A. I甲> I乙> I丙> I丁B. I丁< I甲< I丙< I乙C. I乙> I甲> I丙> I丁D. I丙< I甲< I丁< I乙7.如图所示的电路中，电源电压恒定，R1=20Ω，R2=10Ω，R3是定值电阻，闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.4A，单刀双掷开关S2接b时电流表的示数可能为( )A. 0.2AB. 0.4AC. 0.6AD. 0.8A8.两只定值电阻，甲标有“10Ω，1A”，乙标有“15Ω，0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 10伏B. 15伏C. 19伏D. 25伏9.在图所示的电路中，电源电压保持不变，R1＝4Ω，R2＝8Ω，S闭合后电压表的示数为4V，则电源电压为（）A. 4VB. 6VC. 8VD. 12V10.如图所示的电路中，定值电阻R1=10Ω，滑动变阻器的最大阻值R2=20Ω，电源电压恒为3V，在变阻器的滑片P从一端向另一端滑动的过程中，电压表的示数的最大值是最小值的（）A. 2倍B. 3倍C. 4倍D. 5倍二、填空题11.将两个阻值比为1∶2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为________，R2的电阻________Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是________。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示是电阻甲和乙的I—U图像，下列说法中正确的是A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时，R乙=5ΩC.甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD.甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W2、某同学在探究"电流跟电压、电阻的关系"时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是：A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小3、．将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻可能比L2的小B．L1的额定功率可能比L2的大C．若将两灯并联接入电路中，L1更亮D．两灯正常工作时L1要暗一些4、在图所示的电路中，两只电压表是相同的理想电表，它们的量程均为0～3～15V．电键K闭合后，发现两只电表的指针偏转的角度相同．电路中R1、R2的值可能是（）A．100欧，200欧B．300欧，700欧C．500欧，125欧D．700欧，2800欧5、如图所示，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向左移动时，电流表和电压表示数将怎样变化。

（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小6、如图所示的电路中,电源电压不变,R1为定值电阻,开关S闭合后,滑动变阻器滑片P向右移动时,下列说法正确的是A．电流表示数变小,电压表与电流表示数之比变大B．电流表示数变大,电压表与电流表示数之比不变C．电流表示数变小,电压表与电流表示数之比不变D．电压表示数变大,电压表与电流表示数之比变大7、（10·乐山）某电流表刻度盘上除零刻度和最大刻度"3A"能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。

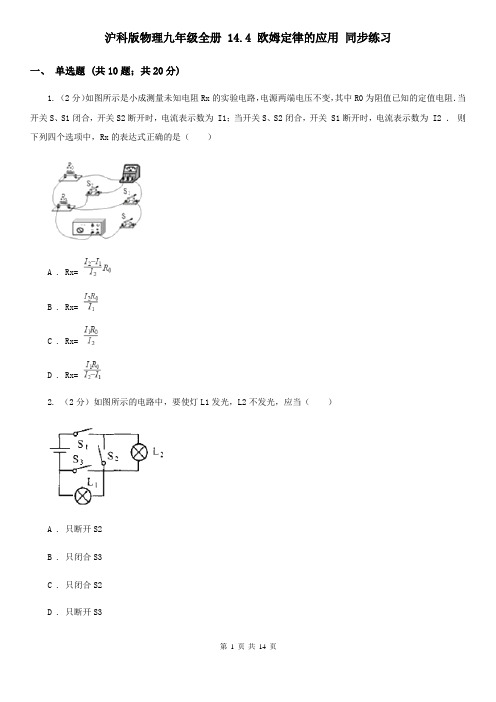

沪科版物理九年级全册 14.4 欧姆定律的应用同步练习一、单选题 (共10题；共20分)1. （2分）如图所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻．当开关S、S1闭合，开关S2断开时，电流表示数为 I1；当开关S、S2闭合，开关 S1断开时，电流表示数为 I2 ．则下列四个选项中，Rx的表达式正确的是（）A . Rx=B . Rx=C . Rx=D . Rx=2. （2分）如图所示的电路中，要使灯L1发光，L2不发光，应当（）A . 只断开S2B . 只闭合S3C . 只闭合S2D . 只断开S33. （2分）图所示电路中，电源两端电压为U ，且保持不变。

R1、R2和R3为三个定值电阻，已知R1＝5Ω。

当只闭合开关S2时，电流表的示数为0.3A，电路消耗的总功率为P；当三个开关都闭合时，电流表的示数变化了1.95A，电路消耗的总功率为P′。

当只断开开关S1时，电流表的示数为0.45A，电路消耗的总功率为P′′。

下列判断正确的是（）A . U＝6V，R2＝20ΩB . U＝9V，R3＝30ΩC . R3＝10Ω，P∶P′′＝3∶2D . R2＝20Ω，P∶P′＝2∶154. （2分）电阻R1、R2串联在电源电压为U的电路中，R1消耗的功率为P1 ， R2消耗的功率为3P1 ．将R1、R2并联在电源电压为U的电路中时，下列说法中正确的是（）A . R1与R2的电阻之比为3︰1B . 并联时R2消耗的功率为C . 并联时通过R1与R2的电流之比为1︰1D . 并联时两电阻消耗的总功率为5. （2分）n个阻值相同的电阻，串联的总电阻与并联后的总电阻之比（）A . n：1B . n2：1C . 1：nD . 1：n26. （2分）小明同学为了探究“电功率与电阻的关系”，找来了额定电压均为6V的两只灯泡L1与L2将两灯串联起来，按照如图所示的电路开始实验探究，闭合开关后，发现灯L2微微发光，灯L1几乎不发光，则关于两灯的电阻R1和R2、两灯的额定功率P1和P2的大小关系，正确的是（不考虑灯丝电阻值随温度的变化）（）A . R1＞R2 ， P1＞P2B . R1＜R2 ， P1＜P2C . R1＞R2 ， P1＜P2D . R1＜R2 ， P1＞P27. （2分）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（）A . 电流表的示数变大B . 电压表的示数变大C . 电压表与电流表示数的比值不变D . 电压表示数变大，电流表示数变小8. （2分）如图所示电路，当滑动变阻器滑片自a向b滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（）A . 表1是电流表,示数变大;表2是电压表,示数变大,灯泡变亮B . 表1是电流表,示数变小;表2是电压表,示数变小,灯泡变暗C . 表1是电压表,示数变小;表2是电流表,示数变小,灯泡变亮D . 表1是电压表,示数变大;表2是电流表,示数变大,灯泡变暗9. （2分）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。

欧姆定律综合计算训练题1．已知电源电压为10V保持不变，R1＝25Ω，小灯泡正常发光时的电流为0.3A（不考虑灯丝电阻变化）。

（1）断开S1、S2此时小灯泡L正常发光，求小灯泡正常发光的电压。

（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。

2．如图所示电路中，R1＝10Ω，R2＝5Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.4A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光。

设电源电压不变。

求：（1）电源电压；（2）灯泡正常发光时的电阻。

3．如图所示，电源电压保持不变。

当S2、S3闭合，S1断开时，电压表示数为6V。

求：（1）电源电压；（2）当S1、S3断开，S2闭合时，电压表示数为4V，则R1两端的电压；（3）当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流。

4．如图所示的电路中，电源电压恒为8V，滑动变阻器R2上标有“20Ω，2A”字样，闭合开关S后，电流表的示数为0.2A，电压表的示数为2V。

求：（1）R2连入电路的阻值；（2）电阻R1的阻值；（3）当滑片P移动至最左端时，电路中的电流。

5．如图所示电路，电源电压保持不变，已知定值电阻R2的阻值为10Ω，滑动变阻器R3上标有“30Ω1A”字样。

当滑动变阻器R3的滑片P调到最左端，闭合开关S1、S2时，电压表的示数为3V，电流表的示数为0.5A。

求：（1）定值电阻R1的阻值；（2）只闭合开关S1，滑动变阻器R3的滑片P调到最右端时，电压表的示数；（3）只闭合开关S2，电路中最大电流。

6．如图所示电路，电源电压恒定不变，只闭合S3时，电压表示数为2.5V；闭合S1、S2、S3时，流过R3的电流为0.4A，电压表的示数为6V，此时R2＝R3；只闭合S1、S3时，将R2滑片滑至左端，流过小灯的电流为0.5A，求：（1）只闭S3时，小灯两端的电压；（2）闭合S1、S2、S3时，电流表示数；（3）闭合S1、S3时，电流表与电压表的示数。

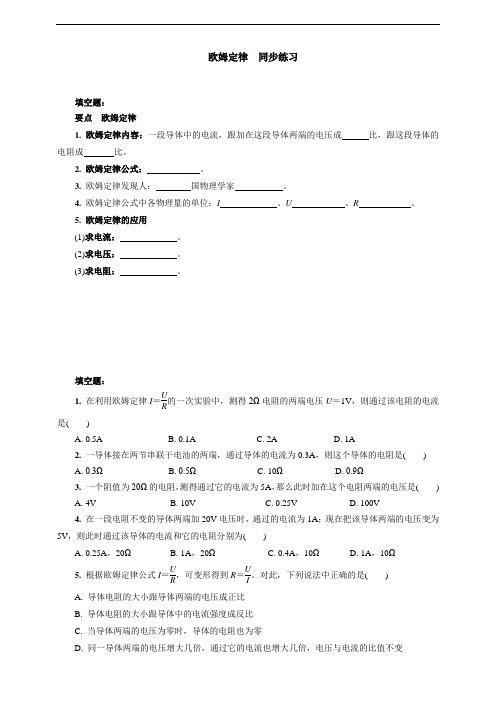

欧姆定律 同步练习填空题： 要点 欧姆定律1. 欧姆定律内容：一段导体中的电流，跟加在这段导体两端的电压成 比，跟这段导体的电阻成 比。

2. 欧姆定律公式： 。

3. 欧姆定律发现人： 国物理学家 。

4. 欧姆定律公式中各物理量的单位：I 、U 、R 。

5. 欧姆定律的应用(1)求电流： 。

(2)求电压： 。

(3)求电阻： 。

填空题：1. 在利用欧姆定律I ＝UR 的一次实验中，测得2Ω电阻的两端电压U ＝1V ，则通过该电阻的电流是( )A. 0.5AB. 0.1AC. 2AD. 1A2. 一导体接在两节串联干电池的两端，通过导体的电流为0.3A ，则这个导体的电阻是( ) A. 0.3Ω B. 0.5Ω C. 10Ω D. 0.9Ω3. 一个阻值为20Ω的电阻，测得通过它的电流为5A ，那么此时加在这个电阻两端的电压是( ) A. 4V B. 10V C. 0.25V D. 100V4. 在一段电阻不变的导体两端加20V 电压时，通过的电流为1A ；现在把该导体两端的电压变为5V ，则此时通过该导体的电流和它的电阻分别为( )A. 0.25A ，20ΩB. 1A ，20ΩC. 0.4A ，10ΩD. 1A ，10Ω 5. 根据欧姆定律公式I ＝U R ，可变形得到R ＝UI 。

对此，下列说法中正确的是( )A. 导体电阻的大小跟导体两端的电压成正比B. 导体电阻的大小跟导体中的电流强度成反比C. 当导体两端的电压为零时，导体的电阻也为零D. 同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变6. 如图所示的电路中，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是()A. S1、S2都断开，电流表无示数，电压表示数为3VB. 只闭合S1，电流表示数为0.15A，电压表无示数C. 只闭合S2，电流表示数为0.3A，电压表示数为3VD. S1、S2都闭合，电流表示数为0.1A，电压表示数为2V7. 为了测定风速的大小，小明设计了四种装置，如图所示。

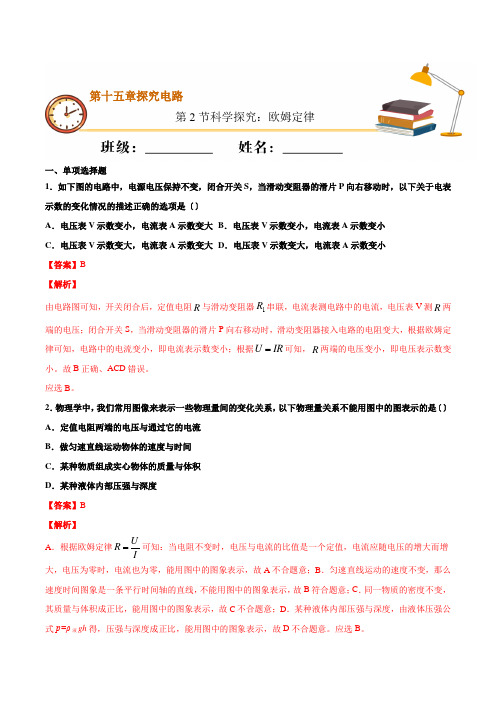

一、单项选择题1．如下图的电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，以下关于电表示数的变化情况的描述正确的选项是〔〕A ．电压表V 示数变小，电流表A 示数变大B ．电压表V 示数变小，电流表A 示数变小C ．电压表V 示数变大，电流表A 示数变大D ．电压表V 示数变大，电流表A 示数变小【答案】B【解析】由电路图可知，开关闭合后，定值电阻R 与滑动变阻器1R 串联，电流表测电路中的电流，电压表V 测R 两端的电压；闭合开关S ，当滑动变阻器的滑片P 向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流变小，即电流表示数变小；根据U IR =可知，R 两端的电压变小，即电压表示数变小。

故B 正确、ACD 错误。

应选B 。

2．物理学中，我们常用图像来表示一些物理量间的变化关系，以下物理量关系不能用图中的图表示的是〔〕 A ．定值电阻两端的电压与通过它的电流B ．做匀速直线运动物体的速度与时间C ．某种物质组成实心物体的质量与体积D ．某种液体内部压强与深度【答案】B【解析】A ．根据欧姆定律U R I=可知：当电阻不变时，电压与电流的比值是一个定值，电流应随电压的增大而增大，电压为零时，电流也为零，能用图中的图象表示，故A 不合题意；B ．匀速直线运动的速度不变，那么速度时间图象是一条平行时间轴的直线，不能用图中的图象表示，故B 符合题意；C ．同一物质的密度不变，其质量与体积成正比，能用图中的图象表示，故C 不合题意；D ．某种液体内部压强与深度，由液体压强公式p=ρ液gh 得，压强与深度成正比，能用图中的图象表示，故D 不合题意。

应选B 。

第2节科学探究：欧姆定律 第十五章探究电路3．从欧姆定律公式可导出R=U/I．此式说明A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零【答案】C【解析】公式R=U/I只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，与它两端的电压和通过的电流无关，无论电压为多少，电阻大小不变，所以只有C正确，应选C．4．某同学在探究“电流跟电压、电阻的关系〞时，根据收集到的数据画出了如下图的I-R图像，以下结论与图像相符的是A．电压一定时，电流随着电阻的增大而减小B．电阻一定时，电压随着电流的增大而增大C．电阻一定时，电流随着电压的增大而增大D．电压一定时，电阻随着电流的增大而减小【答案】A【解析】图像的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电阻的关系；图像是个反比例函数图像，说明电流与电阻成反比，即电流随电阻的增大而减小；在探究电流与电阻的关系时，应控制电压不变；由图像可得出的结论是：电压一定时，电流随电阻的增大而减小．应选A．5．有一种半导体材料的电阻值随着温度的变化如下表所示：用这种材料制成的热敏电阻与电压表等元件连成如图电路，电源电压恒为6V，电压表量程为0～3V，R0阻值为500Ω，假设把电压表的刻度盘改为指示温度的刻度盘，那么以下说法正确的选项是〔〕①温度刻度不均匀，环境温度越高，对应电压表读数越小②温度刻度均匀，环境温度越高，对应电压表读数越大③如果环境温度低于0℃，仍可用来测量温度④温度刻度盘的0℃与电压表3V对应A．①④B．②③C．①③D．②④【解析】①．由表中数据可知，温度越高，热敏电阻阻值越小，而且温度变化相同时，电阻的变化量不相同，所以温度刻度不均匀，根据串联分压规律，热敏电阻阻值减小，所分电压也减小，故①正确；②．由表中数据可知，温度变化相同时，电阻的变化量不相同，所以温度刻度不均匀，故②错误； ③．如果环境温度低于0℃，其电阻会大于500Ω，R 0阻值为500Ω，根据串联电路分压规律，热敏电阻的电压会大于3V ，超过了电压表的量程，不能再测量温度，故③错误；④．当温度刻度盘是0℃时，热敏电阻的阻值是500Ω，R 0阻值为500Ω，根据串联电路分压规律，此时热敏电阻的电压是3V ，故④正确。

（物理）九年级物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。

并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。

在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。

AB、两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；甲灯泡不能正常发光，其实际功率为P甲实＝＝≈1.33W＜P乙实，所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；CD、两灯泡串联在10V电路时，两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，此时电路中的电流为I串＝＝＝0.5A，因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。

初中物理学习材料唐玲出品总复习：欧姆定律（一）知识要点 1. 欧姆定律导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

公式RUI =，式中的I 、U 、R 的单位分别为A 、V 、Ω。

2. 串联电路的特点（1）n I I I I ====ΛΛ21 （2）n U U U U +++=ΛΛ21 （3）n R R R R +++=ΛΛ21把几个导体串联起来，相当于增加了导体的长度，所以总电阻比任何一个导体的电阻都大。

（4）n n R R U U 11=或RR U U nn = 3. 并联电路的特点（1）n I I I I +++=ΛΛ21 （2）n U U U U ΛΛ===21 （3）nR R R R 111121+++=ΛΛ 几个电阻并联起来，总电阻比任何一个电阻都小。

这是因为把导体并联起来，相当于增大了导体的横截面积。

（4）11R R I I n n =或nn R RI I = 4. 实验——用电压表和电流表测电阻 从欧姆定律公式R U I =可以得到IUR = 由此可知，如果分别用电压表和电流表测出电路中某一导体两端的电压和通过它的电流，就可以根据欧姆定律算出这个导体的电阻。

这种用电压表和电流表测定电阻的方法叫做伏安法。

通过伏安法测电阻的实验，又使我们认识到滑动变阻器的另一个作用，就是滑动变阻器可以用来改变部分电路两端的电压。

【典型例题】[例1] 如图1所示的电路，电压表的示数为2V ，电流表的示数为1A ，电路中的电源电压为5V ，则R 2的电阻为多少。

2方法提炼：题中有多个电流、电压和电阻时要标上角标，并在电路图上标出，能帮助我们迅速准确的解题。

[例2] 下表是某组同学研究电流与电阻、电压关系的实验的记录。

分析以上数据得到的结论是： （1） ； （2） 。

解析：分析表1中数据可看出R 不变时，U 变大，I 也变大，并且它们的数值比值都等于15。

从表2中数据可看出U 不变时，R 变大，I 变小，它们的数值乘积都等于2。

沪科版物理九年级全册14.3欧姆定律同步练习一、单项选择题 ( 共 10 题；共 20 分)1. （ 2 分）同学们为敬老院的老人买了一辆电动轮椅，工作原理如下图。

操控杆能够同时控制S1 和 S2 两个开关，就是能使S1、 S2 同时接 1 或 2。

向前推操控杆时轮椅行进且能调速，向后拉操控杆时轮椅以恒定速度退后. 已知蓄电池电压为24V，定值电阻R2 为 20Ω， R1为滑动变阻器. 以下对电路的判断正确的选项是（）A . S1接触点1，S2接触点2时，轮椅行进B . S1和S2都接触点1 时，轮椅退后C .轮椅退后时电路中的电流小于 1.2AD .轮椅退后时电路中的电流为 1.2A2.（2分）以下研究实验中，需要控制电阻不变的是（）A .研究串连电路中的电流关系B .研究并联电路中的电压关系C .研究经过导体的电流与导体电阻的关系D .研究经过导体的电流与导体两头电压的关系3.（2分）（2017?乌鲁木齐）如下图电路，电源电压不变，AB 为铅笔芯，开封闭合后，当滑片M在某一位置时，电路的总功率为P，电流表 A1 ， A2 的示数分别为I1 、I2 ；当滑片 M滑到另一地点时，电路的总功率仍为P，电流表 A1 的示数变成I1 ′，且 I1 ′=I1，此时电流表A2 的示数变成I2 ′，则（）A . I2′≥2I2B . I2′≤2I2C.I2′＞2I2D . I2′=2I24.（2分）如图是汽车、摩托车油量表（实质上就是电流表）原理表示图，R′是定值电阻，R是滑动变阻器，则（）A .向油箱里加油时，电流表示数变大B .燃油耗费降落时，电流表示数变大C .燃油所有耗尽时，电流表将被烧坏D .油箱加油过满时，电流表将被烧坏5.（2分）以下说法正确的选项是（）A .当加在导体两头的电压改变时，电压与电流的比值也跟着改变B .用不同的导体研究电流和电压的关系，获得的结论不同样C .同样的电压加在电阻不同的导体两头，电流必定同样D .同一导体，两头电压越大，经过电流也越大6.（ 2 分）（2017?兰州）如下图的电路，电源电压均不变， R0 为定值电阻， R 为最大阻值已知的滑动变阻器，利用以下电路图能够测出待测电阻Rx 阻值的是（）A .B.C.D.7.（ 2 分）某物理兴趣小组设计了一种预防校园践踏事故的压力传感报警装置，其工作电路如图甲所示．兴趣小组在进行模拟实验时，所有电源电压保持4.5V 不变，报警器 R0 的阻值恒为 10Ω，压敏电阻 Rx 随所受压力 F 的变化图象如图乙所示，当Rx 所受压力达到10N，报警器R0开始发出报警信号，则报警器恰巧报警时（）A .压敏电阻Rx 的阻值为6ΩB .电流表的示数为0.2AC .报警器R0的实质功率为0.9WD .增大压敏电阻Rx 所受的压力，电流表示数变小8.（2分）（2016?遂宁）如下图的电路中，电源电压保持8V 不变，灯泡L 标有“ 3W”字样，滑动变阻器最大阻值为20Ω．开关S 闭合后，调理滑动变阻器滑片P 的地点使灯泡L 恰巧正常发光，此时电压表示数为6V（不考虑灯丝的电阻受温度的影响），则以下对于该电路的判断正确的选项是（）A .此时滑动变阻器连入电路的阻值为12ΩB .若滑片P再向右挪动，灯泡亮度会变亮C .若滑片P再向右挪动，电流表示数将减小，电压表示数将增大D .整个电路耗费的最小功率为2W9.（2分）如下图，电源电压保持不变，闭合开关，电路中的电阻为R，电流表的示数为I ；若要使电流表的示数变成1/4I ，则要在电路中（）A .串连一个阻值为3R 的电阻B .串连一个阻值为1/3R 的电阻C .并联一个阻值为3R 的电阻D .并联一个阻值为1/3R 的电阻10.（ 2 分）（2017?衡阳）将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和稳压电源连结成如下图电路，光敏电阻的阻值随光照强度的增大而减小．闭合开关，渐渐增大光照强度，则电表示数变化状况是（）A .表和表示数均变小B .表示数变大，表示数变小C .表示数变小，表示数变大D .表和表示数均变大二、填空题 ( 共 3题；共 7分)11.（3分）某导体两头加上 4.5V 的电压时，经过它的电流为0.3A ，这个导体的电阻为________欧；若导体两头不加电压时，经过它的电流为________ A，导体的电阻为________欧．12.（2分）定值电阻R1=10Ω， R2=5Ω，串连在电源电压不变的电路中时，经过R1 的电流 I1=0.2A ，则电源电压 U=________ V；若将两电阻并联在同一电路中时，干路中的电流I=________A．13.（2 分）如下图，在开关 S 闭合前，滑片 P 应放在 ________端；在开关 S 闭合后，想使灯更亮一些，滑片 P 应向 ________（填“左”或“右”）挪动．三、实验题 ( 共 5题；共 41分)14.（3分）小玉同学想研究“电流与电阻的关系”，实验室供给的器械有：电源（电压恒为6V），滑动变阻器规格为“ 20Ω1A”，可供选择的定值电阻的阻值为10Ω、 15Ω、 20Ω、 30Ω、 40Ω和50Ω．（1 ）小玉依据图甲连结的实物电路如图乙所示，此中有一根导线连结是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线 ________．（ 2）电路连结正确后，先用10Ω的定值电阻进行实验，闭合开关后，挪动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不改换或挪动其余元件，仅将10Ω 的定值电阻直接换成15Ω的定值电阻进行实验，而后再闭合开关．此时应将滑片P 向 ________（选填“左”或“右”）挪动．（ 3）小玉还想多测几组数据，但她不可以采纳的定值电阻的阻值为________．15.（10 分） (2015?南通）阅读短文，回答以下问题：扫地机器人扫地机器人是一款能自动打扫的智能家用电器，如图甲．机器人经过电动机旋转产生高速气流，将尘埃、杂物吸入集尘盒；其防滑轮皮采纳凸凹材质制成；底部安装有塑料刷，用于打扫吸附在地板上的尘埃及轻小物体；前端装有感觉器，经过发射、接收超声波或红外线来侦测阻碍物．当节余电量减为电池容量的 20%时，机器人会主动找寻充电器充电．表一为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．表一：额定工作电压12V 额定功率30W电池容量2500mAh 工作噪音＜ 50dB机器人中吸尘电机的吸入功率是权衡其好坏的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二．真空度指主机内部气压与外界的气压差．风量指单位时间内经过吸尘电机排出的空气体积．吸尘电机吸入功率与输入功率的比值叫做效率．表二：真空度（ Pa） 400 450 500 550 600风量（ m3/s） 0.025 0.02 0.017 0.015 0.013吸入功率（ W） 10.00 9.00 8.50 7.80（1）机器人工作时，主机内部的气压 ________ （选填“大于”、“小于”或“等于”）大气压而产生吸力．若该机器人向阻碍物垂直发射超声波，经过0.001s 收到回波，则其发射超声波时与阻碍物间的距离约为________ cm．（设超声波在空气中的流传速度为340m/s ）（ 2）以下说法中错误的选项是A .地面有静电时，轻小物领会吸附在地板上而不易打扫B .采纳凸凹材质的轮皮，可增大机器人与地面间的摩擦C .机器人工作时发出的声音不会对人的听力造成损害D .当碰到玻璃门等透明阻碍物时，使用红外线感觉器成效较好（3）该机器人正常工作时的电流为 ________ A；充满电后至下一次自动充电前能够连续正常工作的最长时间为________ min（ 4）由表二数据可知，当风量为0.015m3/s 时，若吸尘电机的输入功率为25W，此时其效率为________%；上述风量下， 10min 内经过吸尘电机提出的空气质量为________kg ．（取ρ空气 =1.3kg/m3 ）（ 5）光敏电阻是制作尘埃传感器的常用元件．图乙为某光敏电阻的控制电路，电源电压U0恒定， RG为光敏电阻，其阻值随空气透光程度的变化而变化，R0 为定值电阻．当光敏电阻分别为6Ω和 18Ω时，电压表的示数分别为 6V 和 3V，则R0=________Ω；为监测空气的透光程度，现将电压表表盘的有关刻度值转变成对应的总阻值（ R0+RG），则转变后表盘上从左到右相邻两刻度线对应阻值的减小量将________ （选填“增大”、“不变”或“减小”）16. （ 12 分）小莫同学做“丈量小灯泡电功率”实验中，所用电源电压恒为4V．小灯泡的螺旋套上标有“ 2.5V”字样，其额定功率小于1W，滑动变阻器的规格是“10Ω1A”（ 1）请你依据图 1 甲电路图用笔划线取代导线，将图 1 乙中未达成的电路连结好．要求：滑动变阻器的滑片向右挪动时，连入电路的阻值变大，导线不可以交错；（ 2）连结电路后闭合开关，发现电压表和电流表均无示数，灯泡不亮，挪动滑片刻电压表和电流表仍旧没有示数，灯泡不亮．电路的故障可能是；A .灯泡短路B .滑动变阻器短路C .灯泡断路D .滑动变阻器断路（ 3）电路故障清除后，闭合开关，调理滑动变阻器滑片到某一地点时，电压表示数如图 2 甲所示，现要测定小灯泡的额定功率，应将滑片适合地向________（选填“左”或“右”）挪动，使电压表的示数为 2.5V ，此时电流示数如图 2 乙所示，那么灯泡的额定功率是________W；（ 4）小莫想利用这些器械研究电流和电阻的关系，小莫找到几个定值电阻，阻值分别是5Ω、10Ω、15Ω、20Ω、30Ω，他用5Ω的电阻替代电路中的小灯泡，挪动滑片使电压表示数为 2.5V ，记录电流表示数，又换上10Ω的电阻，挪动滑片，使电压表示数为________ V，此时电流表的示数应为________A；（ 5）当小莫用20Ω的电阻进行实验时，发现电压表的示数一直不可以调到 2.5V ，聪慧的小莫想到认识决方法，他将此中一个定值电阻串连接入电路后，既能够用20Ω的电阻达成实验，又能够用30Ω的电阻达成实验，他选择的定值电阻是 ________Ω．17.（8分）小林用如图甲所示的实验器械研究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、 10Ω、 20Ω、 100Ω的定值电阻各一个．（ 1）连结电路时，滑动变阻器滑片P 要移到最 ________端（选填“ A”或“ B”）．（ 2）闭合开关，调理滑动变阻器的滑片P，使电流的示数如图乙所示，此时电路中的电流为________A．（ 3）将 5Ω定值电阻换乘10Ω定值电阻，闭合开关，为了保持________表的示数不变，应将滑动变阻器的滑片 P 向 ________（选填“ A”或“ B”）挪动，记录此时各表的示数．（ 4）将 10Ω定值电阻换成20Ω定值电阻，重复步骤（3），实验记录的多组数据如表 1 所示．剖析数据可得结论是 ________．表 1实验次数定值电阻（Ω）电流表示数（ A）1 52 10 0.183 20 0.09（ 5）实验结束后，小林问老师在此实验中可否换用50Ω的定值电阻进行实验？老师指导小林剖析了不可以改换的原由．你以为其原由是________．（ 6）若用该电路丈量额定电压为 2.5V 小灯泡功率，测得数据如表 2 所示．表 2次数1234 5电压 U/V 0.4 1.0 1.5 2.0 2.5电流 I/A 0.08 0.16 0.19 0.22 0.24①小灯泡的额定功率是________W；②为达成整个实验，应当选用最大阻值不小于________Ω的滑动变阻器．18.（8 分）小帆和小组的同学达成了下边的实验：（ 1）如图甲所示：（ a）在研究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有________的作用．（ b）在研究“电流与电阻的关系”的实验中，定值电阻R1 由 5Ω换成 10Ω，接下来滑动变阻器的滑片应向________（选填“左”或“右”）调理；若电源电压为6V，R1 的可选最大电阻为20Ω，为保证电阻R1 两头电压为2V，那么滑动变阻器R2 阻值应不小于 ________Ω．（ 2）他做完实验后，把定值电阻换成小灯泡，又达成了“丈量额定电压是 2.5V 小灯泡电功率”的实验，如图乙所示，他要连结电路时，发现电流表的指针倾向左边无刻度处，原由可能是________．排除故障后，正确连结电路，闭合开关，他发现小灯泡过亮，为了达成实验，接下来他的操作是，立刻断开开关，把________；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图象，依据图象可知小灯泡的额定电流是 ________．额定功率是 ________W；灯泡的电阻是 ________的（填“变化”或“不变”）．四、计算题 ( 共 1题；共 10分)19.（10 分）在图所示的电路中，电源电压保持不变，电阻 R1 =40Ω。

第一节电阻和变阻器1、导体对电流的大小叫电阻．电阻是导体本身的一种，不同导体电阻。

2．电阻单位是，简称，符号，电阻用字母来表示．3、单位换算：50Ω＝kΩ＝MΩ；450 KΩ＝Ω＝MΩ4、在某导体两端加3V电压时，通过该导体的电流为0.2A；在这个导体两端加6V的电压时，该导体的电阻等于_________Ω。

5、如果导体两端电压是1 V，通过电流是1 A，这段导体电阻就是，若导体两端所加电压为2V，则导体电阻是；若通过该导体电流是数字0A，则导体电阻是．6、导体的电阻是导体本身的一种性质，它的大小决定于导体的___________、_________、___________和温度。

7、一根粗细均匀的电阻丝剪掉一段后，剩余部分的电阻将__________;若把两段拧到一起，它的电阻将_______________。

(均填"变大"变小"或"不变")8、滑动变阻器是通过改变电阻线来改变，从而逐渐改变电路中的。

9、图1所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______（填“左”或“右”）移动。

10、如图所示，电阻箱的测量范围是，电阻箱接入电路中的电阻是___________。

11、有A、B、C三条铜导线A、B长度相等，B比A粗,A、C粗细相同，C比A长，则三条导线的电阻大小，从大到小排列依次是_________ 、___________ 、__________12、如图所示的电路中，变阻器使用的是A、C接线柱，接人电路的变阻器是_________段合金线，将变阻器的滑片向右移动时，灯泡的亮度___________;若将C、D接线柱接入电路，变阻器连入电路的电阻__________;若将A、B接线柱接人电路申，滑片向右移动时，灯泡的亮度______________________。
