位置度公差及其计算
一、位置度公差注法的原理
• 在几何精度设计中，确定中心距是一个重要的方 面。
• • • • 坐标尺寸注法存在着以下缺点： 1.加工时产生累积误差； 2.用两点法测量各个中心距不能保证坐标方向。 位置度公差注法建立在由理论正确尺寸和几何图框给出的 理想位置上。见图6-1到6-5。
二、位置度公差的标注
五、采用延伸公差带的位置度公差
• 1. 问题的提出（图6-16、6-17） • 对于通孔连接方式，都能保证装配互换； • 对于螺孔连接方式，螺钉与通孔的装配会发生干涉，因此， 不能保证装配互换。
五、采用延伸公差带的位置度公差
• 2. 延伸公差带的概念 • 针对图6-17所示的干涉情况，可以用以下四种方法解决装 配互换问题。 • 1）另加垂直度公差要求（图6-18） • 会增加生产成本，不是一种理想的方法。 • 2）增大通孔的直径尺寸（图6-19） • 这种方法在一定条件下可行（比值l1/l2较小）可行，但比 值较大时不一定适用。
五、采用延伸公差带的位置度公差
• 3）缩小螺孔的位置度公差 • 缩小螺孔的位置度公差对制造不利，不宜采用。 • 4）采用延伸公差带 • 把螺孔位置度公差带从螺孔本身长度范围内移到螺钉杆部 与通孔发生干涉的部位，即移到包含着通孔全长范围内的 螺孔轴线延伸部分，这就是所谓的延伸公差带。图6-20。
五、采用延伸公差带的位置度公差
• 一般情况，各零件上通孔直径的基本尺寸和极限偏差都相同，其轴 线的位置度公差值也相同，且采用最大实体要求，通孔的形状误差 由最大实体实效边界控制。
三、位置度公差的计算
• （2）螺孔连接方式的位置度公差计算（图6-15） • 一般情况下，螺孔（包括过盈配合销钉孔）和通孔的位置 度公差值相同，而通孔的位置度公差采用最大实体要求， 螺孔的位置度公差不采用最大实体要求，而采用独立原则。 t=（DM-dM）/2=0.5Xmin • 上式中，紧固件采用包容要求

ppt课件
5
三，位置度与尺寸公差的转换
举例:
要保证位置度φ0.016，按坐标标注X、y轴相应的公差是 多少，按直径+角度的标注直径、角度的公差分别是多少？
1，尺寸标注的两种方式
A，坐标标准
B, 分布圆+夹角
ppt课件
6
坐标标注
ppt课件
分布圆+夹角
7
2，坐标标注转换
注：在平时的工作中，我们习惯直接用x按多少、y按多少来定位一个图形的位置，但是 由于位置度的定义是以一直径来表示它的特性，所以我们在将位置度转换成我们常说的x 按多少、y按多少时则要求将尺寸控制在安全区以内。 8 ppt课件
以上讲述属个人见解，如有不 足之处请多多指教。
The end，thank you！
ppt课件
11
形状及位置公差
——位置度
ppt课件
1
一，位置度定义
位置度：
公差域在以作为对象点的理论上正确位置（下面称为 真位置）为中心，并以直径t的圆或球体中的区域。
位置度符号及表达：
符号
ppt课件常见Βιβλιοθήκη 达2二，位置度示意
ppt课件
3
ppt课件
4
4-直径为 11+0.006的孔均 布在直径为92.00 的圆上，以基准A 所在的图形要素 的轴心为基准， 位置偏差在直径 0.016范围以内。
安全值怎么算？
备注：正弦值（sina）=对边值/斜边值
最后此范例中x向、y向公差分别为： 35.749+/-0.006， 28.949+/-0.006 9 ppt课件
3，分布圆+夹角转换
注:此种表达位置度的方式要求必须同时满足分布圆的公差及 夹角的公差。

位置度公差的概念
位置度公差（Positional tolerance）是在工程制图中用来描述零件的尺寸和位置等要求的一种公差标注方式。

它用于确定一个特定的几何元素（如点、线、面等）的理论位置与实际位置之间的偏差范围。

位置度公差包括两个部分：公差值和公差带。

公差值表示允许的实际位置与理论位置之间的最大偏差值，公差带表示公差值两侧的偏差范围，即实际位置可以在公差带内任意位置。

位置度公差常用于描述工件的几何要求，如平行度、垂直度、同轴度、对称度等。

例如，如果一个零件上标注了一个位置度公差为±0.1mm的平行度要求，表示这个零件上的平行线之间
的最大偏差不得超过0.1mm。

位置度公差的概念主要用于确保零件组装和功能的正确性，减少零件之间的相互影响和误差，提高产品的质量和性能。

在制造过程中，位置度公差常常与其他公差标注方式（如尺寸公差、形位公差等）结合使用，形成完整的公差控制系统，以确保工件的相互配合和组装符合设计要求。

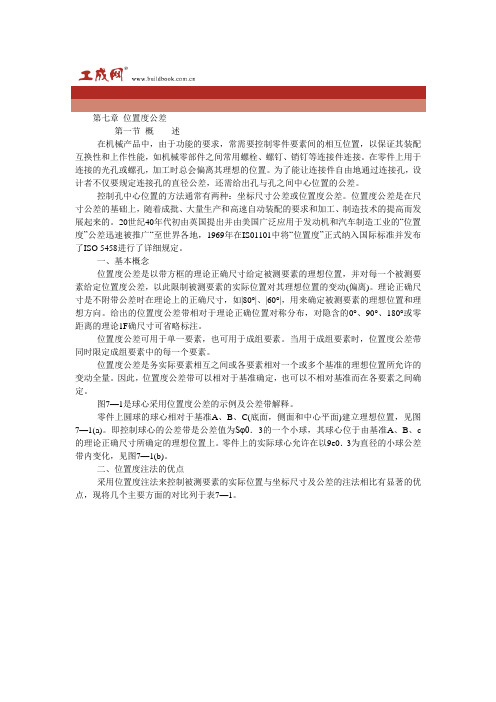

第七章位置度公差第一节概述在机械产品中，由于功能的要求，常需要控制零件要素间的相互位置，以保证其装配互换性和上作性能，如机械零部件之间常用螺栓、螺钉、销钉等连接件连接。

在零件上用于连接的光孔或螺孔，加工时总会偏离其理想的位置。

为了能让连接件自由地通过连接孔，设计者不仅要规定连接孔的直径公差，还需给出孔与孔之间中心位置的公差。

控制孔中心位置的方法通常有两种：坐标尺寸公差或位置度公差。

位置度公差是在尺寸公差的基础上，随着成批、大量生产和高速自动装配的要求和加工、制造技术的提高而发展起来的。

20世纪40年代初由英国提出并由美国广泛应用于发动机和汽车制造工业的“位置度”公差迅速被推广“至世界各地，1969年在IS01101中将“位置度”正式纳入国际标准并发布了ISO 5458进行了详细规定。

一、基本概念位置度公差是以带方框的理论正确尺寸给定被测要素的理想位置，并对每一个被测要素给定位置度公差，以此限制被测要素的实际位置对其理想位置的变动(偏离)。

理论正确尺寸是不附带公差时在理论上的正确尺寸，如|80°|、|60°|，用来确定被测要素的理想位置和理想方向。

给出的位置度公差带相对于理论正确位置对称分布，对隐含的0°、90°、180°或零距离的理论1F确尺寸可省略标注。

位置度公差可用于单一要素，也可用于成组要素。

当用于成组要素时，位置度公差带同时限定成组要素中的每一个要素。

位置度公差是务实际要素相互之间或各要素相对一个或多个基准的理想位置所允许的变动全量。

因此，位置度公差带可以相对于基准确定，也可以不相对基准而在各要素之间确定。

图7—1是球心采用位置度公差的示例及公差带解释。

零件上圆球的球心相对于基准A、B、C(底面，侧面和中心平面)建立理想位置，见图7—1(a)。

即控制球心的公差带是公差值为Sφ0．3的一个小球，其球心位于由基准A、B、c 的理论正确尺寸所确定的理想位置上。

二、位置度公差的标注
• （2）圆周布置孔组。 • ①基准孔尺寸公差与被测孔位置度公差的关系采用最大实 体要求：图6-10。 • ②不规定孔组在零件上的确定位置：图6-11、6-12。
• 图6-11所示的爪形扳手上的四销组内四个销只要求能够分别插入螺纹 堵盖上的四孔组内四个孔中，可以施力，但不要求它们的端面贴合。 因此，不要求四个销的轴线垂直于扳手端面，也不要求四个销的几何 图框的轴线与扳手外圆柱面或内孔的轴线同轴线。 • 图6-12所示的滤油网盖上四孔组内四个孔的轴线应垂直于基准端面A， 因为装配时该端面与箱体上相应的端面贴合。但不要求四个孔的几何 图框的轴线与滤油网盖外圆柱面或内孔的轴线重合。
五、采用延伸公差带的位置度公差
• 1. 问题的提出（图6-16、6-17） • 对于通孔连接方式，都能保证装配互换； • 对于螺孔连接方式，螺钉与通孔的装配会发生干涉，因此， 不能保证装配互换。
五、采用延伸公差带的位置度公差
• 2. 延伸公差带的概念 • 针对图6-17所示的干涉情况，可以用以下四种方法解决装 配互换问题。 • 1）另加垂直度公差要求（图6-18） • 会增加生产成本，不是一种理想的方法。 • 2）增大通孔的直径尺寸（图6-19） • 这种方法在一定条件下可行（比值l1/l2较小）可行，但比 值较大时不一定适用。
六、位置度公差的一些应用
• 1.点的位置度公差（6-26）
六、位置度公差的一些应用
• 2.面的位置度公差（6-27）
六、位置度公差的一些应用
• 3.非圆形孔组的位置度公差（6-28）
六、位置度公差的一些应用
• 4.圆周布置键槽组或键齿组的位置度公差（6-29）
二、位置度公差的标注
孔组的两种设计要求 • （1）第一种设计要求。装配时不仅要求被连接的两个零 件上对应孔组内各孔的位置分别对准，而且要求这两个零 件上的某些其他要素也应分别对准。（对孔组和各孔的位 置变动量都应规定较严格的位置度公差。） • （2）第二种设计要求。装配时仅要求被连接的两个零件 上对应孔组内各孔的位置分别对准，而不要求这两个零件 上的某些其他要素也分别对准。（对各孔的位置变动量应 规定较严格的位置度公差，而对孔组位置度公差或定位尺 寸公差则应规定的较松。） • 孔组位置度公差与各孔位置度公差的关系：前者一定要不 小于后者。

③复合位置度公差注 法：图6-13。
• 四个孔的实际轴线应同时位 于孔组位置度公差带和各孔 位置度公差带内，即四个孔 的实际轴线应位于两个公差 带的重叠部分，但各孔位置 度公差带中心不必位于孔组 位置度公差带内，则满足设 计要求。
三、位置度公差的计算
• 1. 孔组内各孔位置度公差的计算 • 孔组内各孔的位置度公差带计算公式由紧固件与被连接零 件的连接方式决定。 • 通孔连接方式：用螺栓、销钉等紧固件穿过两个或几个被 连接零件上的通孔； • 螺孔连接方式：把双头螺柱、螺钉等紧固件拧入一个被连 接零件的螺孔中，且穿过其余的被连接零件上的通孔。 • （1）通孔连接方式的位置度公差计算（图6-14） t=DM-dM=Xmin • 上式中，紧固件采用包容要求
二、位置度公差的标注
孔组的两种设计要求 • （1）第一种设计要求。装配时不仅要求被连接的两个零件上对应孔组内各孔的位
置分别对准，是孔组内部的孔的位置要对准，而且要求这两个零件上的某些其他要素 也应分别对准。（对孔组的位置和各孔的位置变动量都应规定较严格的位置度公差。） • • 换句话说就是既要保证孔组的位置度公差还要保证各孔的位置度公差，孔组的位置度 公差可以保证零件的边是不是对齐的。 （2）第二种设计要求。装配时仅要求被连接的两个零件上对应孔组内各孔的位置分别 对准，而不要求这两个零件上的某些其他要素也分别对准。（对各孔的位置变动量应 规定较严格的位置度公差，而对孔组位置度公差或定位尺寸公差则应规定的较松。） 孔组位置度公差与各孔位置度公差的关系是孔组的位置度公差一定要大于或等于各个 孔的位置度公差。
孔组位置度公差
பைடு நூலகம்
各孔位置度公差
二、位置度公差的标注
• ②位置度公差与定位尺寸公差组合注法：图6-4和6-8。

位置度實例:sheet film
如何測量位置度 (5 of 5 pages)
A=11.54-11.50=0.04
11.54
B
C
11.50 =實際的測量結果
A
C=SQRT((A=0.04)^2+(B=0.05)^2)=0.064
<
=GD=C*2=0.064*2=0.128 0.128 = OK 0.2
如何用Werth自動影像測量儀計算位置度 3: 按圖紙將被測孔的實際幾何中心 測量.
4: 以手動輸入的方式將被測孔的理 論位置作出來(即在以理論的坐標 作圓).
理論圓(心)位置
實際的幾何中心 基準 A
實際的幾何位置
如何計算測量後其位置度公差的結果
基準 A
位置度的求法(一):
如何用Werth自動影像測量儀計算位置度 1: 以基位A,B孔連線建成Y軸,并將A孔 圓心定義為坐標原點.
2: 以A點為原點,使Y軸反時針方向 旋轉 28.16°,并設定為新的Y軸.
坐標點 point A
位置度的求法(一):
11.54
如何測量位置度 (3 of 5 pages)
6.92
Not OK
ø0.2
實際的幾何中心
基準 A
位置度實例:sheet film
如何測量位置度 (4 of 5 pages)
如何計算測量後其位置度公差的結果:
目標位置
實際位置
=位置度
B A
B=6.97-6.92=0.05
6.92 6.97 =實際的測量結果
1: 以基位A,B孔連線建成時針方向 旋轉 28.16°,并設定為新的Y軸.
坐標點 point A
位置度實例:sheet film

形状及位置公差
——位置度
一，位置度定义
位置度：
公差域在以作为对象点的理论上正确位置（下面称为 真位置）为中心，并以直径t的圆或球体中的区域。
位置度符号及表达：
பைடு நூலகம்
符号
常见表达
二，位置度示意
4-直径为 11+0.006的孔均 布在直径为92.00 的圆上，以基准 A所在的图形要 素的轴心为基准， 位置偏差在直径 0.016范围以内。
安全值怎么算？
备注：正弦值（sina）=对边值/斜边值
最后此范例中x向、y向公差分别为：35.749+/-0.006， 28.949+/-0.006
3，分布圆+夹角转换
注:此种表达位置度的方式要求必须同时满足分布圆的公差及 夹角的公差。
最后此范例中最后的公差为：51°+/-0.007°、φ92+/-0.011
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
11
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
讲师：XXXXXX XX年XX月XX日
三，位置度与尺寸公差的转换
举例:
要保证位置度φ0.016，按坐标标注X、y轴相应的公差是 多少，按直径+角度的标注直径、角度的公差分别是多少？
1，尺寸标注的两种方式
A，坐标标准 B, 分布圆+夹角
坐标标注
分布圆+夹角
2，坐标标注转换
注：在平时的工作中，我们习惯直接用x按多少、y按多少来定位一个图形的位置，但是 由于位置度的定义是以一直径来表示它的特性，所以我们在将位置度转换成我们常说的x 按多少、y按多少时则要求将尺寸控制在安全区以内。

位置度公差带的计算
位置度公差带的计算需要考虑基准体系的选择、公差值的确定以及被 测要素的形状和大小等因素。
03
位置度的实际应用
孔的位置度
01
02
03
孔的位置度定义
孔的位置度是描述孔中心 与基准之间相对位置的形 位公差。
孔的位置度的应用
在机械加工中，孔的位置 度对于保证零件的装配精 度、功能要求和平衡性等 方面具有重要意义。
某传动部件中，轴的位置度标注不符合标准，导致运转过程中出现异常声音和振 动，增加维护成本和缩短设备使用寿命。
案例三：面的位置度标注对产品外观的影响
总结词
标注不准确影响外观质量、导致客户投诉。
详细描述
某产品外壳加工过程中，面的位置度标注不准确，导致产品外观不平整、有明显凸起或凹陷，影响整体美观度， 最终客户投诉。
THANKS
感谢观看
06
参考文献与考文献 • Barber E J W. 机械制造中的几何量公差[M]. 北京：中国计量出版社, 1991. • 吴拓. 互换性与测量技术基础[M]. 北京：机械工业出版社, 2005. • 王伯平. 互换性与测量技术实验指导[M]. 北京：机械工业出版社, 2004.
形位公差之位置度详解课件
目录
• 位置度的基本概念 • 位置度的原理与计算方法 • 位置度的实际应用 • 位置度的案例分析 • 位置度的总结与展望 • 参考文献与资料来源
01
位置度的基本概念
位置度的定义
01
位置度是指一个特定点相对于基 准坐标系的位置的精确度。
02
位置度常用于机械、工程和制造 领域，以确保组件的正确对齐和 定位。
统计分析法
对于复杂的形状和位置，需要采用统 计分析法来确定位置度。这需要对大 量的测量数据进行统计和处理。

二、位置度公差的标注
• 2.孔组位置度公差的基本标注方法 满足第一种设计要求的位置度公差注法 • （1）矩形布置孔组。图6-6。
二、位置度公差的标注
• （2）圆周布置孔组。图6-5。
二、位置度公差的标注
• 2.孔组位置度公差的基本标注方法 满足第二种设计要求的位置度公差注法 • （1）矩形布置孔组。 • ①复合位置度公差注法：指将孔组的两种位置度公差分别 用两个公差框格注出。图6-7。
二、位置度公差的标注
孔组的两种设计要求 • （1）第一种设计要求。装配时不仅要求被连接的两个零 件上对应孔组内各孔的位置分别对准，而且要求这两个零 件上的某些其他要素也应分别对准。（对孔组和各孔的位 置变动量都应规定较严格的位置度公差。） • （2）第二种设计要求。装配时仅要求被连接的两个零件 上对应孔组内各孔的位置分别对准，而不要求这两个零件 上的某些其他要素也分别对准。（对各孔的位置变动量应 规定较严格的位置度公差，而对孔组位置度公差或定位尺 寸公差则应规定的较松。） • 孔组位置度公差与各孔置度公差的关系：前者一定要不 小于后者。
六、位置度公差的一些应用
• 1.点的位置度公差（6-26）
六、位置度公差的一些应用
• 2.面的位置度公差（6-27）
六、位置度公差的一些应用
• 3.非圆形孔组的位置度公差（6-28）
六、位置度公差的一些应用
• 4.圆周布置键槽组或键齿组的位置度公差（6-29）
五、采用延伸公差带的位置度公差
• 1. 问题的提出（图6-16、6-17） • 对于通孔连接方式，都能保证装配互换； • 对于螺孔连接方式，螺钉与通孔的装配会发生干涉，因此， 不能保证装配互换。
五、采用延伸公差带的位置度公差

• 一般情况，各零件上通孔直径的基本尺寸和极限偏差都相同，其轴 线的位置度公差值也相同，且采用最大实体要求，通孔的形状误差 由最大实体实效边界控制。
三、位置度公差的计算
• （2）螺孔连接方式的位置度公差计算（图6-15） • 一般情况下，螺孔（包括过盈配合销钉孔）和通孔的位置 度公差值相同，而通孔的位置度公差采用最大实体要求， 螺孔的位置度公差不采用最大实体要求，而采用独立原则。 t=（DM-dM）/2=0.5Xmin • 上式中，紧固件采用包容要求
三、位置度公差的计算
• 2. 孔组位置度公差的计算 • （1）矩形零件（基准要素为平面要素） • 满足第一种设计要求：只需计算各孔位置度公差值t1，不 必计算孔组位置度公差值t2，因为它们相等。（图6-6）
• 满足第二种设计要求：（图6-7和图6-4）
• t2=δl-T δl为孔的轴线至零件有关侧面的距离的允许变动量，T为通孔 直径的尺寸公差值
孔组位置度公差
各孔位置度公差
二、位置度公差的标注
• ②位置度公差与定位尺寸公差组合注法：图6-4和6-8。
四个孔的实际轴线必 须位于Φt1位置度公差 带内，且I、II、III孔 的实际轴线还必须位 于相应的定位尺寸公 差带内，才能满足设 计要求。
二、位置度公差的标注
• 孔组应平行于一个侧面的注法，见图6-9。
二、位置度公差的标注
孔组的两种设计要求 • （1）第一种设计要求。装配时不仅要求被连接的两个零件上对应孔组内各孔的位
置分别对准，是孔组内部的孔的位置要对准，而且要求这两个零件上的某些其他要素 也应分别对准。（对孔组的位置和各孔的位置变动量都应规定较严格的位置度公差。） • • 换句话说就是既要保证孔组的位置度公差还要保证各孔的位置度公差，孔组的位置度 公差可以保证零件的边是不是对齐的。 （2）第二种设计要求。装配时仅要求被连接的两个零件上对应孔组内各孔的位置分别 对准，而不要求这两个零件上的某些其他要素也分别对准。（对各孔的位置变动量应 规定较严格的位置度公差，而对孔组位置度公差或定位尺寸公差则应规定的较松。） 孔组位置度公差与各孔位置度公差的关系是孔组的位置度公差一定要大于或等于各个 孔的位置度公差。

位置度公差标准
位置度公差的标准通常分为两种类型：一种是在给定平面内点的位置度公差，其公差带是直径为公差值t的圆所限定的区域。

该圆公差带的中心点位置是由基准的理论正确尺寸所确定。

另一种是在空间上点的位置度公差，其公差带是直径为公差值t的球内的区域。

该球公差带中心点的位置，是由相对于基准的理论正确尺寸所确定。

此外，线的位置度公差被测要素为一直线（中心线），根据零件功能要求不同，线的位置度公差要求有以下几种形式：给定在一个方向上线的位置度公差，其公差带是以线的理想位置为中心对称配置的两平行直线所限定的区域。

该中心线的位置是由相对于基准的理论正确尺寸确定，公差带的宽度方向是框格指引线箭头所指的方向。

给定在相互垂直的两个方向上线的位置度公差，其公差带是两对相互垂直的，间距分别等于公差值t1和t2，且以线的理想位置为中心对称配置的两平行平面所限定的区域。

两公差值可以不相等或相等。

该线的理想位置是由相对于三基面体系的理论正确尺寸确定的。

© BYD COMPANY CONFIDENTIAL
位置度误差测量条件
测量条件:标准测量力为零 标准测量溫度20度
由於偏离标准条件而引起较大测量误差 时,应进行测量误差估算
2020/12/12
8
BYD Division 3
© BYD COMPANY CONFIDENTIAL
位置度公差评定原则
最小条件:被测实际要素對理想要素的最大变 动量最小
定义：
• 是指被测实际要素对其具有理想位置的理 想要素的变动量
注： 理想要素的理想位置由基准和理论尺寸 确定（即由几何图框及其位置确定）
2020/12/12
5
BYD Division 3
© BYD COMPANY CONFIDENTIAL
位置度的分类：
• 单一要素的位置度误差 • 成组要素的位置度误差
基准注法 三孔孔组组成 的几何图框 一.注出一个基准确定理想要素的方向)
确定垂直关系
公差值为轴线上.下 圓心到理想位置的
最大偏移的2倍
几何图框轴线
方向与平面上兩
基准无关,可以
有20利20/公12/1差2 最小考量
17
BYD Division 3
© BYD COMPANY CONFIDENTIAL
基准注法
在位置度公差标注中用理论正确尺寸及位置 度公差限制各实际要素相互之間或它們相对一 个或多个基准位置,位置度公差相对理想位置为
对称分布
位置度公差可用于单个的被测要素,也可用于
成组的被测要素,当用于成组的被测要素,位置度
公差应同时限定成组的被测要素中的每一个被
测要素
2020/12/12
7
BYD Division 3

这是本人对于位置度公差的理解过程（或思维过程）的总结，如果大家觉得有价值就参考一下，如果大家觉得没意思，就一笑了之。

还是按习惯分成七步来讲，如果不小心又把大家给讲晕了，那是我的无心之错，敬请谅解。

举个例子也许能弥补一下表达能力的不足：Z-V!R#Xv: z7 O5 Y" _' l; O" v[attachment=25911] Ns'FH(:3 C/ Y) k1 H3 A3 MF?7u~b|@{) ?6 m2 Z% y* Q第一步：确定公差带的大小和形状。

公差带大小及形状是由公差框格中的公差值来确定的，公差值的大小就是公差带的大小，其形状则由公差值有无直径符号来确定，如果公差值前有直径符号，它的公差带就是一个直径等于公差值的圆柱；如果公差值前没有直径符号，它的公差带就应该是相距公差值的两平行平面。

从上面的例子中可以看出，6个φ8的孔的位置度公差带是直径为0.1的圆柱，而4个φ12的孔的位置度公差带是直径为0.2的圆柱。

t-_#Q bzE{ 3 l1 Y6 G! C; F9 w第二步：根据公差带的实体状态修正符号确定补偿公差。

公差带的实体状态由公差值后面的修正符号来确定。

如果没有任何修正符号，则表示位置度公差带在RFS状态，即公差带的大小与被测孔的实际尺寸无关；如果带MMC符号，则表示公差带适用于被测孔在MMC 时，当被测孔的实际尺寸从MMC向LMC偏离时，该偏离量将允许被补偿到位置度公差带上；如果带LMC符号，则表示公差带适用于被测孔在LMC时，当被测孔的实际尺寸从LMC向MMC偏离时，该偏离量将允许被补偿到位置度公差带上。

上图中两个位置度公差均是MMC 状态，因此它们的公差带的大小与被测孔的实际尺寸相关。

比如对φ8的孔来说，当它的实际尺寸在MMC时（φ8），它的位置度要求为φ0.1，当它的实际尺寸在LMC时（φ8.25），它的位置度公差带就变成了φ0.1＋（φ8.25－φ8）＝φ0.35。

位置度公差位置度公差是现代工程设计和制造中一个非常重要的概念，它在确保零件装配质量和功能性方面起着关键作用。

位置度公差是指零件几何尺寸与指定位置之间的偏差允许范围，它在工程图纸中通常用符号ε表示。

通过合理地设置位置度公差，可以确保零件的装配精度和性能，避免因为工艺、材料等因素导致的不良影响。

位置度公差的重要性位置度公差在工程设计和制造中的重要性不可忽视。

它可以有效控制零件在装配时的位置偏差，确保零件之间的相对位置关系达到设计要求。

通过合理设置位置度公差，可以有效降低零件装配过程中的损耗和失败率，提高产品的稳定性和可靠性。

同时，位置度公差还可以帮助设计者合理选择加工工艺和工艺参数，提高生产效率，降低成本。

位置度公差的确定确定位置度公差需要考虑多个因素，包括零件的功能要求、装配方式、使用环境和制造工艺等。

通常情况下，位置度公差的确定应遵循以下原则：1.根据零件的功能要求确定位置度公差的总体策略，包括使用最大材料原则、功能定位原则等。

2.结合零件的装配方式和使用环境，确定不同特征的位置度公差要求，包括基准特征、核心特征等。

3.考虑零件的制造工艺，合理设置位置度公差的数值范围，确保在实际生产中可实现。

4.在确定位置度公差时应考虑到零件装配的方便性和稳定性，避免过度精度导致装配困难。

位置度公差的应用位置度公差在实际工程设计和制造中有着广泛的应用。

在设计阶段，设计师通过合理设置位置度公差，确保零件在装配时位置偏差在允许范围内，满足产品功能和性能要求。

在制造阶段，操作人员根据工程图纸上的位置度公差要求选择合适的加工工艺和工艺参数，保证零件加工精度符合要求。

结语位置度公差作为工程设计和制造中的一个重要概念，对产品的质量和性能起着至关重要的作用。

合理设置位置度公差，能够有效控制零件在装配时的位置偏差，提高产品的装配精度和稳定性。

设计者和制造者应该充分理解位置度公差的意义和应用，确保产品质量和性能达到设计要求，满足用户需求。
