牺牲阳极阴极保护施工项目工程质量保证体系

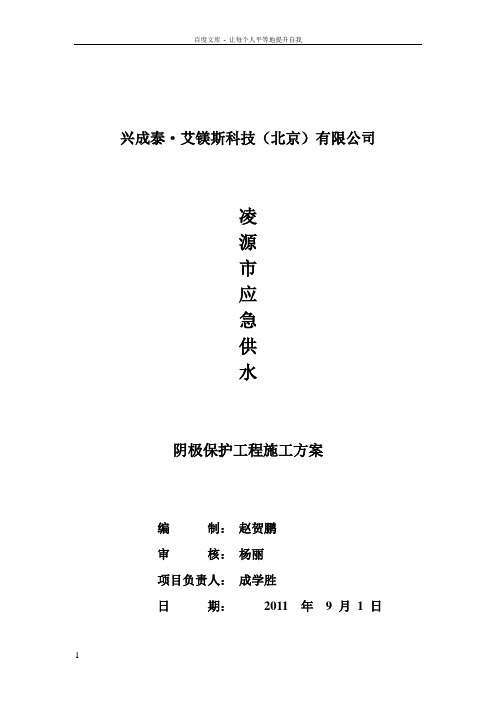

兴成泰·艾镁斯科技（北京）有限公司凌源市应急供水阴极保护工程施工方案编制：赵贺鹏审核：杨丽项目负责人：成学胜日期：2011 年9 月 1 日目录一、编制依据 (1)二、工程概况 (1)三、工程施工内容 (7)四、资源进场计划 (20)五、质量保证措施 (20)六、工期保证措施 (22)七、其他保障措施 (25)八、附：工期目标及质量保证措施 (29)方案纲要一、编制依据1.编制说明本施工组织方案是依据建设单位提供的招标文件，施工图纸国家有关规范及验收标准进行编制的。

本施工组织设计针对施工中的主要施工方法和措施，人员机制安排，质量控制进度计划材料计划控制及安全文明施工与环境保护等进行阐述说明。

2.编制依据二、方案的主要内容（一）工程概况1. 本工程为凌源市应急输水管道阴极保护工程，本段钢质管道管线总长度约18.4km的，管径630mm的10300米长和，管径720mm 的8000米长。

管道采用双回路，防腐层为环氧沥青加玻璃布。

另有2处穿越，分别是140米和200米长。

2. 自然条件、社会依托：建设用地已经征用；场地拆迁及平整情况：四通一平已满足施工要求。

3.本工程主要包括：牺牲阳极、测试桩、通电点、长效参比电极、锌带的安装；锌接地电池安装、电缆敷设、系统调试等。

4.主要设备、材料和特殊材料情况：（二）作业部署响应业主工期要求，保质保量的完成施工任务。

合理安排，尽量提前工期。

根据本工程的施工特点，施工内容和关键技术，为确保该项目在工期、施工质量、安全、文明施工等诸多方面都充分履约，我司组建一个技术精湛、年富力强、有经验、充满活力的项目经理部，严格按照项目法组织施工，实行项目经理负责制，以项目管理班子为核心，合理组建项目的组织机构和作业班组配置充足的施工管理力量。

项目经理部充分利用各种资源（施工场地、劳力、材料、机械等），充分调动各责任人员的积极性，作好项目的协调工作，服从业主的统一指令最终达到履约合同的目标。

阴极保护工程施工方案目录1.工程概述 (1)2.编制依据 (1)3.施工组织机构及人员岗位职责 (3)3.1组织机构图 (3)3.2岗位职责 (3)4.主要施工方法 (6)4.1牺牲阳极施工流程 (6)4.2施工前准备 (7)4.3阳极块检焊脚校正 (7)4.4钢管桩焊点处涂层打磨清理 (7)4.5阳极的下放定位 (7)4.6焊接设备调试 (8)4.7水下焊接 (8)4.8焊接后的检查 (9)4.9水下录像 (9)4.10电位测量 (9)4.11潜水方式 (10)4.12腐蚀试片安装 (10)5.施工人员、设备及材料 (12)5.1施工人员 (12)5.2施工设备 (12)5.3施工材料 (13)6.质量保证措施 (14)6.1 牺牲阳极进场检验 (14)6.2阳极安装质量控制 (15)7.施工进度计划 (18)8.安全保证措施 (19)8.1人员培训与资质 (19)8.2 日常安全管理 (19)8.3 安全检查 (19)8.4控制其它危险源的保障措施 (19)8.5水下焊接注意事项 (20)8.6水下焊接安全措施 (21)8.7制定应急预案 (21)9. 环境保护措施 (22)9.1 环境保护原则 (22)9.2 环境保护目标 (22)9.3 环境保护管理组织机构 (22)9.4 施工中的环境保护措施 (22)1.工程概述本工程阴极保护系统设计使用寿命15年，对引桥、码头、靠船墩、系缆墩、系泊栈桥全部共计393根钢管桩实施牺牲阳极保护。

本工程阴极保护工程共安装铝锌铟系牺牲阳极986块规格为（140+90）×（1535+1485）×120mm，毛重62.7kg/块，净重54.86kg/块；安装锌铝镉系牺牲阳极118块，规格：为（180+160）×（600+650）×160mm，毛重123.4kg/块，净重119.4kg/块；安装腐蚀挂片12套，安装电位测量点30个，对安装完成的牺牲阳极块进行水下照相和电位检测。

材司长输管道牺牲阳极阴极保护施工方案河南汇龙合金材料有限公司项目部目录一、概述- ----------------------------------------------------------- 2（一）原理----------------------------------------------------- 2（二）牺牲阳极法阴极保护的优点--------------------------------- 2 （三）牺牲阳极材料--------------------------------------------- 2（四）阳极安装方式--------------------------------------------- 6（五）测试系统------------------------------------------------- 7（六）应用标准和规范------------------------------------------- 7（七）主要测试设备和工具--------------------------------------- 8二、该项目管道牺牲阳极保护法的设计- --------------------------------- 8三、施工方法- ------------------------------------------------------- 81、牺牲阳极法阴极保护施工安装程序简述如下: -------------------- 92、牺牲阳极法的施工: ------------------------------------------ 9一、概述（一）原理将被保护的金属结构连接一种比其电位更负的金属或合金，该金属或合金为阳极，依靠它的优先溶解所释放出的电流使金属结构阴极极化到所需的电位而实现保护，这种方法称为牺牲阳极法阴极保护。

（二）牺牲阳极法阴极保护的优点1、不需要外部电源；2、对邻近金属构筑物无干扰或很小；3、电流输出虽不能控制，但有自动调节倾向，且覆盖层不易损坏。

XX输水工程埋地输水钢质管道阴极保护设计施工方案一、工程概况该输水管道工程，管的Φ600mm，管的长513.1m。

施工设计思路，通过计算、设计，在整个埋地输水钢质管道进行牺牲阳极法的阴极保护。

二、此工程埋地输水管道保护范围，阳极数量和设计技术参数指标。

2－1镁合金阳极21支，每支单个阳极重量22kg，分7组埋设，每组3支，2－2镁阳极规格型号700×（150＋130）×1252－3设阳极用量，镁阳极21支2－4布置电位测试桩3支2－5饱和硫酸铜参比电极3支2－6有效保护年限30年2－7保护电流密度10mA/m22－8保护电位－0.85－1.5V三、采用技术标准·GB/T21448-2008《埋地钢质管道阴极保护技术规范》·GB/T21246-2007《埋地钢质管道阴极保护参数测量方法》GB/T17731-2004《镁合金阳极》·RP0169-2002NAC《埋地或水下金属管线系统的外部腐蚀控制》四、输水管道阴极保护施工方案输水钢质管道在我国主要采用普通钢材焊接而成，管道长期埋在地下，由于土壤的各种介质和电化学腐蚀，运行汇流中而造成杂散电流的腐蚀，所以阴极保护是对被保护的管道金属以及阴极电流，使金属表面阴极极化，电位负移到表面阳极的平衡电位，消除电化学不均匀性所引起腐蚀电池，从而保护金属免受介质腐蚀技术。

保护电流来源不同，阴极保护分为牺牲阳极保护和外加电流保护，这次输水管道采用牺牲阳极保护法。

是采用一种被保护的电位更负，即化学性质更为活泼的金属或合金与被保护金属（管道）相连，依靠该金属合金不断的腐蚀牺牲掉所产生的电流，使被保护金属获得阴极的极化而受到保护、技术已相当成熟。

4-1镁合金阳极的施工安装牺牲阳极的设置本着保护电位分布均匀，尽量减少阳极间互相屏蔽和管道前后壁自身屏蔽影响，利于管道阴极保护施工的原则。

将镁合金阳极和填包料装入天然棉纤维袋内，填包料的厚度不小于50mm，并保证阳极四周填包料厚度一致。

牺牲阳极阴极保护施工技术
为了防止管道发生腐蚀，我们需要对管道腐蚀性较强的管段进行阴极保护。

对这种腐蚀性强的管道一般采用两种方法对管道实行阴极保护，一种是牺牲阳极阴极保护，一种是外加电流阴极保护。

牺牲阳极阴极保护的施工内容主要包括牺牲阳极地床的安装、测试点的安装、参比电极安装以及管道补伤等。

主要的施工步骤有以下几点：1、阳极坑开挖；2、电缆焊接；3、参比电极及测试桩安装；4、防腐层修补；5、检查、回填。

我们以镁合金牺牲阳极为例，主要施工方法是：1、将镁合金牺牲阳极和参比电极放入坑中，在管线的正上方开一个圆孔并露出金属管壁，清理干净表面的油污、底漆还有氧化膜，将阴极电缆的铜芯用铝热焊剂焊接到管道上，在焊接处涂上热熔胶烘烤后用补伤片覆盖焊点处，再对管道包覆一道热收缩带；2、将各阳极引出电缆与阳极共用电缆采用机械连接，焊接后用热熔胶完全封固，烘烤后用电缆专用热收缩套密封；3、向阳极坑中浇水，将镁阳极浸透，经检查后回填，并将阴极电缆、阳极电缆和参比电极电缆分别连接到测试桩中的接线端子上；4、测试桩连接方式分电位测试桩和电流测试桩两种，全部采用涂塑钢管测试桩电位/电流测试桩：将电缆用铝热焊连接到管道上，焊点进行防腐处理后通过测试桩底部引到接线板的接线端子上；5、待全部检查合格后，测试桩底部现场浇注C15混凝土固定，测试桩铭牌安装按要求进行，并标注编号、里程和桩型，铭牌正面与测试门在同一侧，
要面对地床的方向。

牺牲阳极施工图设计说明(五)阴极保护1.主要设计及施工规范《钢质管道外腐蚀控制规范》GB/T21447-2018《埋地钢质管道阴极保护技术规范》GB/T21448-2017《镁合金牺牲阳极》GB/T17731-2015《埋地钢质管道阴极保护参数测量方法》GB/T21246-20232.设计概况本工程对消耗油库至外场供油干管和同油干管进行牺牲阳极阴极保护。

供油干管与回油干管平行敷设，采用联合阴极保护方式，被保护管道两端设绝缘接头。

被保护管道相关数据见下表：3.设计参数土壤电阻率：30Ω∙m覆盖层电阻率：≥10000Ω∙m2设计使用年限：20年管道最小保护电流密度：0.05mA∕m2管道自然电位：-0.55V(CSE)管道最小保护电位：-0∙85V(CSE)4.设计内容及技术参数4.1本工程设5组镁合金牺牲阳极，每组设3支阳极块，每组间距400米。

4.2设测试桩5组，与牺牲阳极结合设置。

5.材料的选用及技术要求5.1本工程选用镁合金牺牲阳极，牌号:AZ63B,质量符合《镁合金牺牲阳极》GB/T17731-2015中的要求。

阳极形状选用梯形。

牺牲阳极应具有完整的质量证明文件，阳极上应标记材料类型，阳极质量和炉号。

阳极电化学性能、规格尺寸如下表：5.2牺牲阳极填包料由石膏粉、膨润土和工艺硫酸钠组成，它们的质量百分比为75：20：5o填包料预包装,袋子应采用麻袋或棉质布袋,不应采用化纤类包装袋。

填料厚度应均匀密实,各个方向填料厚度不小于200mmO5.3阴极保护电缆采用铜芯电缆，型号为：YJV22-1KV∕1X10mm26.主要施工技术要求6.1阳极使用前应对表面进行处理，清除表面氧化膜和油污，使其呈金属光泽。

6.2阳极采用立式埋地敷设方式，阳极与被保护管道间距3米，成组布置阳极间距3米，阳极覆土厚度不小于15米。

6.3牺牲阳极应埋设在冻土层以下，并尽量敷设在土壤电阻率低的位置。

阳极与管道之间不应存在其他金属构筑物。

输油管道阴极保护方案牺牲阳极阴极保护施工方案河南汇龙合金材料有限公司石油安全作为工业生产的血液，一直是人们特别关注的问题，特别是在石油管道的保护中，我们要做好相关的保护，尤其是阴极保护。

我们都知道，在石油运输过程中，静电是非常可怕的，它对安全的威胁是难以描述的。

因此，管道用户和实际铺设人员总是要提前做好静电处理，而采取所谓的阴极保护措施是最常用和有效的方法之一。

在埋地管道阴极保护施工中，会对防腐层造成或多或少的损坏，因此有必要对损坏的部分进行修复。

阴极保护是一项技术含量较高的工作，施工单位和操作人员都应注重专业素质的培养和专业水平的提高。

管道一旦埋在地下，就会长期留在地下，原材料的质量无法得到保证，不仅影响管道的正常使用，而且增加了维护的难度，带来安全风险。

因此，在管道施工中，我们必须选择合格的原材料进行加工，相关部门要做好监督工作，确保原材料的采购和调配能够正常有序地进行。

确保原材料质量合格，控制涂层质量，保证厚度均匀性。

实际涂层的厚度往往与理论涂层的厚度不一致，其厚度受工艺、工艺和操作质量等诸多因素的影响。

如果涂层太薄，防腐效果不明显。

太厚会增加成本。

因此，随着生产工艺的不断进步，应不断改进涂装工艺，及时对腐蚀的管道进行修复和修复，使阴极保护工作更加全面。

此外，为了控制工程质量，还要制定统一的标准，制定严格的规章制度，有章可循，违章经营必须追究责任。

这样，不仅将施工单位的工作趋于规范化，也有利于阴极保护工作的顺利开展。

通常情况下我们会用万用表逐一检测阳极和电缆之间的电气连接。

如果发现阳极电连接不良或断线，则不能在施工过程中使用。

施工过程中严禁用力拉索，防止索缝断裂。

为了加速阳极表面的活化，在装配阳极前应先去除阳极表面的油脂和氧化物。

方法是用砂纸或手工砂轮打磨阳极，然后用无水乙醇擦拭。

阳极包装中的包装材料为膨润土、硫酸钙、硫酸镁，按50%、25%、25%的比例。

每个专用白布袋内装50kg 经表面处理的镁合金牺牲阳极。

牺牲阳极阴极保护文明施工保障管理计划在施工中贯彻文明施工的要求，推行现代化管理方法，科学组织施工，做好施工现场的各项管理工作。

管理措施：(1) 贯彻文明施工的要求，推行现代管理方法，科学组织施工，做好施工现场的各项管理工作。

(2) 按照施工总平面布置图设置各项临时设施。

堆放大宗材料、成品、半成品和机具设备，不得侵占场内道路及安全防护等设施。

(3)工单位负责施工现场提示标牌的工作。

施工现场的主要管理要员在施工现场应当佩戴证明其身份的证卡。

(4) 施工现场的用电线路，用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。

施工现场必须设有保证施工安全要求的夜间照明；危险潮湿场所的照明以及手持照明灯具，必须采用符合安全要求的电压。

(5) 保证施工现场道路畅通，排水系统处于良好的使用状态；保持场容场貌的整洁，随时清理建筑垃圾。

在车辆，行人通行和地方施工，应当设置沟井坎穴覆盖物和施工标志。

(6) 施工现场的各种安全设施和劳动保护器具，必须定期进行检查和维护，及时消险隐患，保证其安全有效。

(7) 职工生活设施，符合卫生，通风，照明等要求。

职工的膳食，饮水供应待应当符合卫生要求。

(8) 做好施工现场安全保卫工作，采取必要的防盗措施，在现场周边设立围护设施。

非施工人员不得擅自进入施工现场。

(9) 严格依照《中华从民共和国消防条例》的规定，在施工现场建立和执行防火管理制度，设置符合消防要求的消防设施，并保持完好的备用状态。

在容易发生火灾的地区施工或者储存，使用易燃易爆器材时，施工单位应当采取特殊的消防安全措施。

(10) 遵守国家有关环境保护的法律规定，采取措施控制施工现场的各种粉尘、废气、废水、固体废弃物以及噪声，振动对环境的污染和危害。

(11) 为了降低施工中噪声对环境的影响，采用如下措施：车辆进出现场，专人指挥，减少或不鸣笛；(12) 搞好公共关系的协调工作。

为最大限度地减少施工对周围环境的影响，我公司由专人负责公共关系的协调工程，随时听取有关方面对我施工的意见和建议，并在可能的情况下加以改正，满足有关部门的要求，使工程能顺利进行编制单位：河南汇龙合金材料有限公司施工单位：河南汇龙合金材料有限公司。

阴极保护施工方案一、工程说明（一）工程概况本工程对埋地钢管实施牺牲阳极的阴极保护。

经河南邦信防腐材料有限公司技术人员查看图纸，勘察阴极保护现场，确定安装施工涉及：镁合金牺牲阳极的安装、电位测试桩的施工、埋地长效参比电极安装、镁带状牺牲阳极敷设、锌带阳极铺设、固态去耦合器安装、电火花间隙保护器连接、防雷接地施工等。

镁阳极选用棒状镁合金牺牲阳极（4支/组），规格:14kg/支(净质量)，每支镁阳极的填包料用量为50kg；测试桩选用钢质测试桩108×4×3000mm，每根管道设置一套测试桩；参比电极选用长效硫酸铜参比电极，每套测试桩处设置一只硫酸铜参比电极。

镁带状牺牲阳极选用国标19*9.5MM，锌带阳极选用ZR-2带状锌阳极，固态去耦合器选用BX-SSD/EX-L100，电火花间隙保护器选用BX-D/EX-L200，防雷接地采用锌包钢接地极BX-D-L500。

其他材料均采用国标件。

安装完毕后出具阴极保护竣工报告书，盖河南邦信防腐材料有限公司技术部签章，工程师签字，一式贰份。

项目负责人：王晶技术负责人：杨帅编制依据1.本工程设计文件2.国家有关的施工技术规范、规程、规定及其定额标准等。

3.建设地区的水文、地质、气象等自然条件。

4.建设地区的交通运输、地方资源等情况。

5.本企业技术能力、设备状况、管理水平及施工经验。

执行的标准、规范《埋地钢质管道阴极保护参数测量方法》GB/T 21246-2007《埋地钢质管道阴极保护技术规范》GB/T 21448-2008《钢质管道外腐蚀控制规范》GB/T 21447-2008《埋地钢制管道交流排流保护技术准则》SY/T 0032《钢制管道及储罐腐蚀评价标准埋地钢质管道外腐蚀直接评价》SY/T 0087.1-2006 《镁合金牺牲阳极》GBT 17731-2009（二）计划工期随管道总体施工的进度而定。

三、设备、人员动员周期和设备、人员、材料运到施工现场的方法（一）设备、人员动员周期在业主要求时间内按本合同工程规模及施工组织设计要求组建项目经理部，作好进场准备。

长输石油管道输气管道燃气管道牺牲阳极阴极保护工程施工方案河南汇龙合金材料有限公司随着城市现代化建设步伐的加快和能源结构的改变，地下输油、输气、输水、热力管道纵横交错，随着地下管网投运时间的延长，涂层已趋于老化，再加上运输和安装过程中的涂层破损，因此地下管网的水、气腐蚀泄漏问题已经成为各生产企业安全生产的重大隐患之一。

在生产过程中泄露事故时有发生，导致管道设备非计划检修、更换，甚至影响到企业的生产运行，造成巨大的直接、间接损失。

特别天然气洁净能源的推广使城市天然气管网的长度与日俱增，由于燃气的易燃易爆性，输送燃气的钢质管道均埋设在地下，近年来人们逐渐认识到阴极保护在燃气管道上应用的重要性，所以近期建设的城市燃气管网项目均采用管道阴极保护。

城市管网需要阴极保护的部分包括：从长输管道分支设立的分输站到储备站或调压站的高压管道和城市街道下埋设的中、低压管道以及庭院钢质埋地部分管道。

由于城市地下管网情况复杂，多数情况下与自来水、热力、排污、电力电缆等管道设施同沟，为减小对其它地下钢结构的影响，城市管网多采用牺牲阳极进行阴极保护。

超深井阳极强制电流保护也是发展方向之一。

城市管网阴极保护特别需要注意的是电力系统杂散电流对管道的影响，如何有效的排除杂散电流的影响是城市管网阴极保护的技术关键之一。

1工作原理在土壤等电解质环境中，牺牲阳极因其电极电位比被保护体的电位更负，当与被保护体连接后将优先腐蚀溶解，释放出的电子在被保护体表面发生阴极还原反应，抑制了被保护体的阳极溶解过程，从而对被保护体提供了有效的阴极保护。

2牺牲阳极的主要特点(1)适用范围广，尤其适用于中短距离和复杂的管网。

(2)阳极输出电流小，发生阴极剥离的可能性小。

(3)随管道安装一起施工时，工程量较小。

运行期问，维护工作简单。

(4)阳极输出电流不能调节，可控性较小。

(5)无需外部电源，对外界干扰少，安装维护费用低，无需征地或占用其他建(构)筑物，保护电流利用率高。
