大工20秋《液压传动与控制》在线作业3答案
- 格式:doc
- 大小:27.50 KB
- 文档页数:3

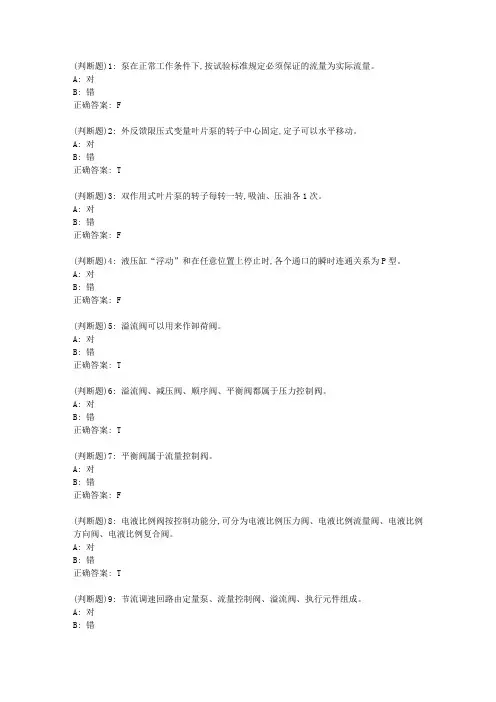

(判断题)1: 泵在正常工作条件下,按试验标准规定必须保证的流量为实际流量。
A: 对
B: 错
正确答案: F
(判断题)2: 外反馈限压式变量叶片泵的转子中心固定,定子可以水平移动。
A: 对
B: 错
正确答案: T
(判断题)3: 双作用式叶片泵的转子每转一转,吸油、压油各1次。
A: 对
B: 错
正确答案: F
(判断题)4: 液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为P型。
A: 对
B: 错
正确答案: F
(判断题)5: 溢流阀可以用来作卸荷阀。
A: 对
B: 错
正确答案: T
(判断题)6: 溢流阀、减压阀、顺序阀、平衡阀都属于压力控制阀。
A: 对
B: 错
正确答案: T
(判断题)7: 平衡阀属于流量控制阀。
A: 对
B: 错
正确答案: F
(判断题)8: 电液比例阀按控制功能分,可分为电液比例压力阀、电液比例流量阀、电液比例方向阀、电液比例复合阀。
A: 对
B: 错
正确答案: T
(判断题)9: 节流调速回路由定量泵、流量控制阀、溢流阀、执行元件组成。
A: 对
B: 错。
网络教育学院《液压传动与控制》课程设计
题目:画一个增压回路
学习中心:学习中心
层次:专升本
专业:机械设计制造及其自动化
年级: 2019 年秋季
学号:微boge30619
学生:添翼
辅导教师:
完成日期: 2020 年 12 月 15 日
大工20秋《液压传动与控制》课程设计
注意:从以下5个题目中任选其一作答。
题目五:画一个增压回路
总则:自己绘制,不限制绘制方法。
要求:(1)说明回路的功用
(2)说明回路的组成及各元件的作用
(3)说明回路的工作原理
(4)撰写一份word文档,里面包括以上内容
作业提交:需要更多加微boge30619
以附件形式上交离线作业(附件的大小限制在10M以内),选择已完成的作业,点提交即可。
如下图所示。
注意事项:
独立完成作业,不准抄袭其他人或者请人代做,如有雷同作业,成绩以零分计!。

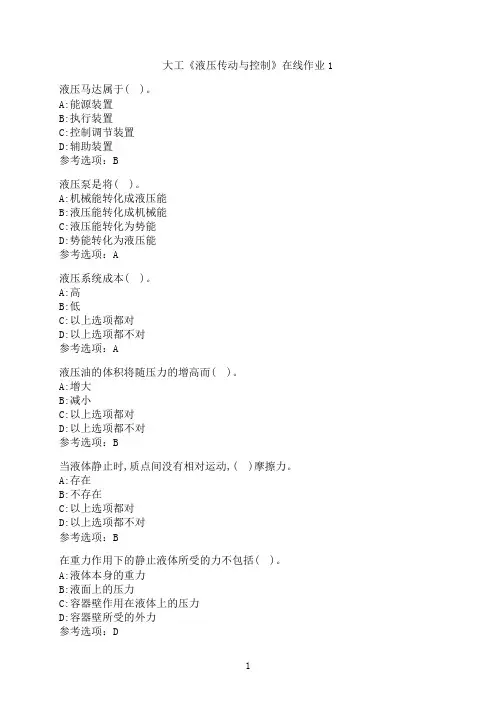

大工《液压传动与控制》在线作业1
液压马达属于( )。
A:能源装置
B:执行装置
C:控制调节装置
D:辅助装置
参考选项:B
液压泵是将( )。
A:机械能转化成液压能
B:液压能转化成机械能
C:液压能转化为势能
D:势能转化为液压能
参考选项:A
液压系统成本( )。
A:高
B:低
C:以上选项都对
D:以上选项都不对
参考选项:A
液压油的体积将随压力的增高而( )。
A:增大
B:减小
C:以上选项都对
D:以上选项都不对
参考选项:B
当液体静止时,质点间没有相对运动,( )摩擦力。
A:存在
B:不存在
C:以上选项都对
D:以上选项都不对
参考选项:B
在重力作用下的静止液体所受的力不包括( )。
A:液体本身的重力
B:液面上的压力
C:容器壁作用在液体上的压力
D:容器壁所受的外力
参考选项:D
1。
液压传动与控制习题1 液压传动概述思考题与习题1-1 液压传动系统由哪几个基本部分组成?它们的基本功能是什么?试用示意图说明。
1-2 试比较液压传动与机械传动和电力传动的主要优缺点。
1-3 用附录A中液压系统图形符号表示图l-l的液压千斤顶原理图。
1-4说明图1-2所示的机床工作台传动系统,若用机械传动来实现同样功能,至少应由哪些部分和零件组成,试用简图表示之。
1-5 如图1-1所示,某液压千斤顶(设效率为1)可顶起10t重物。
试计算在30MPa压力下,液压缸7的活塞面积A2为多大?当人的输入功率为100w时,将10t重物提起0.2m高所需的时间为多少?2 液压传动中的工作液体思考题与习题2-1说明工作介质在液压传动系统的作用。
2-2粘度有几种表示方法?它们之间的关系如何?2-3什么是乳化液?其有哪些类型?各自的特点如何?2-4 对液压工作介质有哪些基本要求?试说明理由。
2-5 在矿物油类工作介质中,有几种常用的工作介质?它们的性能和适用范围如何?2-6 什么液压工作介质的粘温特性?用什么指标来表示?2-7 液压工作介质中的污染物是如何产生的?2-8 为了减少液压工作介质的污染,应采取哪些措施?2-9 什么是气蚀现象?它有哪些危害?2-10 什么是液压冲击?举例说明其产生的过程。
3 液压流体力学思考题与习题3-1 流体静压力有那些特性?3-2 什么是定常流动?举例说明3-3流管具有什么特性?并进行证明3-4 比较微小流束和流线两个概念的异同3-5 什么流动阻力、沿程阻力和局部阻力?3-6 如图3-22所示,断面为50×50cm2的送风管,通过a、b、c、d四个50×50cm2送风口向室内输送空气,送风口气流平均速度为5m/s,求通过送风管1、2、3断面的流速和流量。
面高出管道出口中心的高度H =4m ,管道的损失假设沿管道均匀发生,gv h w 23221=-。
求:1 通过管道的流速和流量;2 管道中点M 的压强。
长风破浪会有时,直挂云帆济沧海。
住在富人区的她大连理工大学智慧树知到“机械设计制造及其自动化”《液压传动与控制》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共10题)1.液压马达与液压泵在()。
A.工作原理上相同,结构上相似B.工作原理上相似,结构上相同C.工作原理上和结构上都相同D.工作原理上和结构上都不同2.顺序阀用油的压力来控制()。
A.流量大小B.油路通断C.以上选项都对D.以上选项都不对3.压力继电器是用液压信号启闭电气触点,控制电路通断的液/电转换元件。
()A.正确B.错误4.叶片泵自吸能力()。
A.强B.差C.有时强,有时差D.以上选项均不对5.液控单向阀的泄油方式有()。
A.内泄式B.外泄式C.以上选项都对D.以上选项都不对6.泵—马达式容积调速回路有变量泵—定量马达、定量泵—变量马达、变量泵—变量马达三种组合方式。
()A.正确B.错误7.静止液体内任何一点具有压力能和位能两种能量形式,其总和()。
A.保持不变B.有规律变化C.无规律变化D.以上选项均不对8.根据度量基准不同,压力的表示方法()“绝对压力”。
A.包含B.不包含C.以上选项都对D.以上选项都不对9.液压油的粘度与温度()。
A.有关B.无关C.有时有关,有时无关D.以上都不对10.旁通式调速阀的效率()。
A.低B.高C.以上选项都对D.以上选项都不对第1卷参考答案一.综合考核1.参考答案:A2.参考答案:B长风破浪会有时,直挂云帆济沧海。
住在富人区的她3.参考答案:A4.参考答案:B5.参考答案:C6.参考答案:A7.参考答案:A8.参考答案:A9.参考答案:A10.参考答案:B。

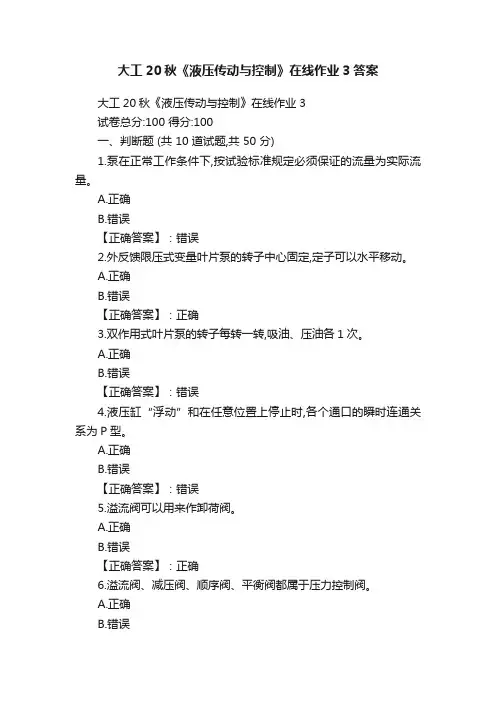

大工20秋《液压传动与控制》在线作业3答案
大工20秋《液压传动与控制》在线作业3
试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.泵在正常工作条件下,按试验标准规定必须保证的流量为实际流量。
A.正确
B.错误
【正确答案】:错误
2.外反馈限压式变量叶片泵的转子中心固定,定子可以水平移动。
A.正确
B.错误
【正确答案】:正确
3.双作用式叶片泵的转子每转一转,吸油、压油各1次。
A.正确
B.错误
【正确答案】:错误
4.液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为P型。
A.正确
B.错误
【正确答案】:错误
5.溢流阀可以用来作卸荷阀。
A.正确
B.错误
【正确答案】:正确
6.溢流阀、减压阀、顺序阀、平衡阀都属于压力控制阀。
A.正确
B.错误
【正确答案】:正确
7.平衡阀属于流量控制阀。
A.正确
B.错误
【正确答案】:错误
8.电液比例阀按控制功能分,可分为电液比例压力阀、电液比例流量阀、电液比例方向阀、电液比例复合阀。
A.正确
B.错误
【正确答案】:正确。
《液压传动与控制》试题及参考答案一、填空题1.液压系统中的压力取决于(),执行元件的运动速度取决于()。
(负载;流量)2.液压传动装置由()、()、()和()四部分组成,其中()和()为能量转换装置。
(动力元件、执行元件、控制元件、辅助元件;动力元件、执行元件)3.液体在管道中存在两种流动状态,()时粘性力起主导作用,()时惯性力起主导作用,液体的流动状态可用()来判断。
(层流;紊流;雷诺数)4.在研究流动液体时,把假设既()又()的液体称为理想流体。
(无粘性;不可压缩)5.由于流体具有(),液流在管道中流动需要损耗一部分能量,它由()损失和()损失两部分组成。
(粘性;沿程压力;局部压力)6.液流流经薄壁小孔的流量与()的一次方成正比,与()的1/2次方成正比。
通过小孔的流量对()不敏感,因此薄壁小孔常用作可调节流阀。
(小孔通流面积;压力差;温度)7.通过固定平行平板缝隙的流量与()一次方成正比,与缝隙值的三次方成正比,这说明液压元件内的间隙的大小对其泄漏量的影响非常大。
(压力差;;)二、选择题1.流量连续性方程是()在流体力学中的表达形式,而伯努力方程是()在流体力学中的表达形式。
(A)能量守恒定律(B)动量定理(C)质量守恒定律(D)其他(C;A)2.液体流经薄壁小孔的流量与孔口面积的()和小孔前后压力差的()成正比。
(A)一次方(B)1/2次方(C)二次方(D)三次方(A;B)3.流经固定平行平板缝隙的流量与缝隙值的()和缝隙前后压力差的()成正比。
(A)一次方(B)1/2次方(C)二次方(D)三次方(D;A)4.双作用叶片泵具有()的结构特点;而单作用叶片泵具有()的结构特点。
(A)作用在转子和定子上的液压径向力平衡(B)所有叶片的顶部和底部所受液压力平衡(C)不考虑叶片厚度,瞬时流量是均匀的(D)改变定子和转子之间的偏心可改变排量(A、C;B、D)5.一水平放置的双伸出杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,且液压缸浮动,其中位机能应选用();要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用()。
大工15秋《液压传动与控制》在线作业3
一、单选题(共5 道试题,共25 分。
)
1. 一般溢流阀的应用中不包括()。
A. 保持系统压力恒定
B. 防止系统过载
C. 调压
D. 远程调压和作卸荷阀
————选择:C
2. 泵在正常工作条件下,按试验标准规定必须保证的流量为()。
A. 几何流量
B. 额定流量
C. 实际流量
D. 理想流量
————选择:B
3. 液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为()。
A. O型
B. H型
C. K型
D. P型
————选择:B
4. 外反馈限压式变量叶片泵()。
A. 转子中心固定,定子可以水平移动
B. 转子中心固定,定子也固定
C. 转子不固定,定子中心固定
D. 转子不固定,定子也不固定
————选择:A
5. 双作用式叶片泵的转子每转一转,吸油、压油各()次。
A. 1次
B. 2次
C. 3次
D. 4次
————选择:B大工15秋《液压传动与控制》在线作业3二、多选题(共5 道试题,共25 分。
)。
一、填空题(每空1分,共20分)1.液压传动是以()能来传递和转换能量的。
2.液压传动装置由()、()、()、()和()五部分组成,其中()和()为能量转换装置。
3.液体在管中流动时,存在()和()两种流动状态。
液体的流动状态可用()来判定。
4.液压系统中的压力,即常说的表压力,指的是()压力。
5.在液压系统中,由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值,同时发生急剧的压力升降交替的阻尼波动过程称为()。
6.单作用叶片泵转子每转一周,完成吸、排油各()次,同一转速的情况下,改变它的()可以改变其排量。
7.三位换向阀处于中间位置时,其油口P、A、B、T间的通路有各种不同的联结形式,以适应各种不同的工作要求,将这种位置时的内部通路形式称为三位换向阀的()。
8.压力阀的共同特点是利用()和()相平衡的原理来进行工作的。
9.顺序阀是利用油路中压力的变化控制阀口(),以实现执行元件顺序动作的液压元件。
10.一般的气源装置主要由空气压缩机、冷却器、储气罐、干燥器和()等组成。
二、选择题(请在所选择正确答案的序号前面划√或将正确答案的序号填入问题的空格内)(每选择一个正确答案1分,共10分)1.流量连续性方程是()在流体力学中的表达形式,而伯努利方程是()在流体力学中的表达形式。
()A能量守恒定律; B动量定理; C质量守恒定律; D 其他;2.液压系统的最大工作压力为10MPa,安全阀的调定压力应为(大于10MPa)A)等于10MPa;B)小于10MPa;C)大于10MPa3.()叶片泵运转时,存在不平衡的径向力;()叶片泵运转时,不平衡径向力相抵消,受力情况较好。
A 单作用; B、双作用4.一水平放置的双杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,液压缸浮动,其中位机能应选用();要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用()。
A. O型B. M型 C 、 Y型 D. H型5.()在常态时,阀口是常开的,进、出油口相通;()、()在常态状态时,阀口是常闭的,进、出油口不通。
《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写,于1994年6月由重庆大学出版社出版。
阅历十余年,液压传动的内容发展很快,所以修订后再出版。
为有利于教学,编了该教材的思考题与习题集,仅供参考。
编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统(设备)的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动?其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图,说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较,有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种,并分别叙述其粘度单位。
1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么? 1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时,其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态,为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油,在50℃时流过恩氏粘度计的时间t 1=153s ;同体积的蒸馏水在20℃时流过的时间t 2=51s 。
该油的恩氏粘度o E 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解:3511532150==t t E =()c s t E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ;新牌号 N321-9某液压油的运动粘度为20cSt ,其密度ρ = 900kg /m 3,求其动力粘度和恩氏粘度各为多少?解:()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ 由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E875.21=t E375.02-=t E (舍去)1-10如图所示直径为d ,重量为G 的柱塞浸没在液体中,并在F 力作用下处于静止状态。
大工20秋《液压传动与控制》在线作业3
试卷总分:100 得分:100
一、判断题 (共 10 道试题,共 50 分)
1.泵在正常工作条件下,按试验标准规定必须保证的流量为实际流量。
A.正确
B.错误
【正确答案】:错误
2.外反馈限压式变量叶片泵的转子中心固定,定子可以水平移动。
A.正确
B.错误
【正确答案】:正确
3.双作用式叶片泵的转子每转一转,吸油、压油各1次。
A.正确
B.错误
【正确答案】:错误
4.液压缸“浮动”和在任意位置上停止时,各个通口的瞬时连通关系为P型。
A.正确
B.错误
【正确答案】:错误
5.溢流阀可以用来作卸荷阀。
A.正确
B.错误
【正确答案】:正确
6.溢流阀、减压阀、顺序阀、平衡阀都属于压力控制阀。
A.正确
B.错误
【正确答案】:正确
7.平衡阀属于流量控制阀。
A.正确
B.错误
【正确答案】:错误
8.电液比例阀按控制功能分,可分为电液比例压力阀、电液比例流量阀、电液比例方向阀、电液比例复合阀。
A.正确
B.错误
【正确答案】:正确。
