变频器维修中霍尔传感器的使用技巧

霍尔传感器测量电机转速一、背景随着单片机的不断推陈出新，特别是高性价比的单片机的涌现，转速测量控制普遍采用了以单片机为核心的数字化、智能化的系统。

本文介绍了一种由单片机C8051F060作为主控制器，使用霍尔传感器进行测量的直流电机转速测量系统。

二、工作原理1、转速测量原理转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。

由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。

根据霍尔效应原理，将一块永久磁钢固定在电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。

脉冲信号的周期与电机的转速有以下关系：式中：n为电机转速；P为电机转一圈的脉冲数；T为输出方波信号周期根据式(1)即可计算出直流电机的转速。

霍尔器件是由半导体材料制成的一种薄片，在垂直于平面方向上施加外磁场B，在沿平面方向两端加外电场，则使电子在磁场中运动，结果在器件的2个侧面之间产生霍尔电势。

其大小和外磁场及电流大小成比例。

霍尔开关传感器由于其体积小、无触点、动态特性好、使用寿命长等特点，故在测量转动物体旋转速度领域得到了广泛应用。

在这里选用美国史普拉格公司(SPRA GUE)生产的3000系列霍尔开关传感器3013，它是一种硅单片集成电路，器件的内部含有稳压电路、霍尔电势发生器、放大器、史密特触发器和集电极开路输出电路，具有工作电压范围宽、可靠性高、外电路简单<输出电平可与各种数字电路兼容等特点。

2、转速控制原理直流电机的转速与施加于电机两端的电压大小有关，可以采用C805 1F060片内的D／A转换器DAC0的输出控制直流电机的电压从而控制电机的转速。

在这里采用简单的比例调节器算法(简单的加一、减一法)。

霍尔传感器采集的滤波处理措施主要包括以下几种：
1.算术平均滤波法：连续取N个值进行算术平均运算，N值较大
时，信号平滑度较高，但灵敏度较低。

2.滑动平均滤波法：把连续取N个值看成一个队列，队列的长度
固定为N，每次采集到一个新数据放入队尾，并去掉原来队首的一次数据，把队列中的N个数据进行算术平均运算，就可获得新的滤波结果。

N值的选取，与算术平均滤波法相似。

3.中位值滤波法：连续采样N个数据，将数据按大小排列，取中
间值为本次有效值，这种方法对偶然出现的脉冲性干扰，有很好的抑制作用。

4.一阶滞后滤波法：取a=0~1，本次滤波结果=（1-a）本次采样
值+a上次滤波结果。

这种方法对周期性干扰具有良好的抑制作用，适用于波动频率较高的场合。

具体的滤波方法应根据实际情况进行选择。

【2017年整理】霍尔传感器的应用及注意事项使用霍尔电流传感器时，应注意以下几点：1.为了获得更好的动态特性和灵敏度，必须注意初级线圈和副边线圈的耦合。

为了实现良好的耦合，最好使用单根导线，并且导线完全填充霍尔元件模块的孔径。

2.在使用中，当一个大的直流电流流过传感器的初级线圈，并且次级电路没有连接到电源|调节器或者次级侧开路时，其磁路被磁化，导致剩磁，这影响测量精度(因此，在使用期间，电源和测量端子M应该首先连接)。

在这种情况下，应首先进行退磁。

该方法是副边电路不需要电源，同等级的交流电流通过原边线环并逐渐降低其值。

霍尔传感器具有很强的抵抗外部磁场干扰的能力。

然而，为了获得更高的测量精度，当存在强磁场干扰时，应采取适当的措施来解决。

常见的方法有：1.调整模块方向，将外部磁场对模块的影响降至最低；2.在模块上增加一个防磁场的金属屏蔽。

3.在额定值下获得最佳测量精度。

为了在测量电流远低于额定值时获得最佳精度，可以在初级侧使用多匝。

但是，必须注意导体的空间位置(参见第1条)。

霍尔元原理——应用霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。

目前，电动自行车领域的应用领域更加活跃。

所有这些都归功于霍尼韦尔的高质量四元件。

其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。

霍尔元件是根据霍尔效应用半导体技术制造的一种新型磁控元件。

它可以通过霍尔传感器探测磁场。

它还希望被广泛应用于生活和科技领域。

有兴趣的朋友可以深入了解一些关于霍尔传感器的专业知识。

他们可以学习新知识，巩固旧知识，一举两得。

霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。

目前，电动自行车领域的应用领域更加活跃。

所有这些都归功于霍尼韦尔的高质量四元件。

其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。

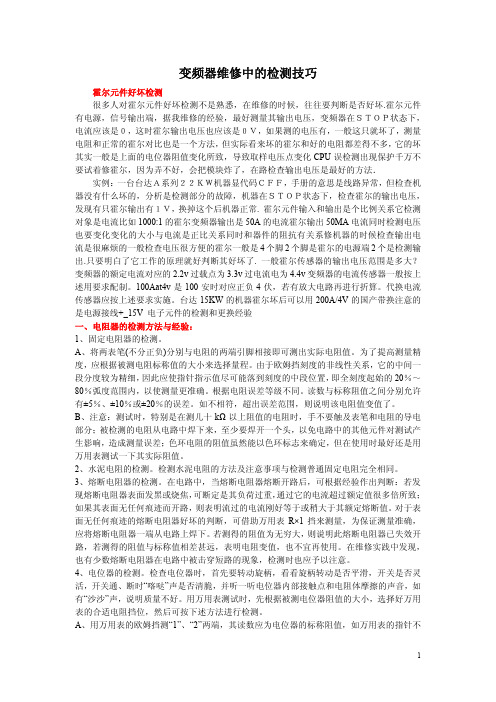

变频器维修中的检测技巧霍尔元件好坏检测很多人对霍尔元件好坏检测不是熟悉，在维修的时候，往往要判断是否好坏.霍尔元件有电源，信号输出端，据我维修的经验，最好测量其输出电压，变频器在ＳＴＯＰ状态下，电流应该是０，这时霍尔输出电压也应该是０Ｖ，如果测的电压有，一般这只就坏了，测量电阻和正常的霍尔对比也是一个方法，但实际看来坏的霍尔和好的电阻都差得不多，它的坏其实一般是上面的电位器阻值变化所致，导致取样电压点变化CPU误检测出现保护千万不要试着修霍尔，因为弄不好，会把模块炸了，在路检查输出电压是最好的方法．实例：一台台达Ａ系列２２ＫＷ机器显代码ＣＦＦ，手册的意思是线路异常，但检查机器没有什么坏的，分析是检测部分的故障，机器在ＳＴＯＰ状态下，检查霍尔的输出电压，发现有只霍尔输出有１Ｖ，换掉这个后机器正常. 霍尔元件输入和输出是个比例关系它检测对象是电流比如1000:1的霍尔变频器输出是50A的电流霍尔输出50MA电流同时检测电压也要变化变化的大小与电流是正比关系同时和器件的阻抗有关系修机器的时候检查输出电流是很麻烦的一般检查电压很方便的霍尔一般是4个脚2个脚是霍尔的电源端2个是检测输出.只要明白了它工作的原理就好判断其好坏了. 一般霍尔传感器的输出电压范围是多大？变频器的额定电流对应的2.2v过载点为3.3v过电流电为4.4v变频器的电流传感器一般按上述用要求配制。

100Aat4v是100安时对应正负4伏，若有放大电路再进行折算。

代换电流传感器应按上述要求实施。

台达15KW的机器霍尔坏后可以用200A/4V的国产带换注意的是电源接线+_15V 电子元件的检测和更换经验一、电阻器的检测方法与经验：1、固定电阻器的检测。

A、将两表笔(不分正负)分别与电阻的两端引脚相接即可测出实际电阻值。

为了提高测量精度，应根据被测电阻标称值的大小来选择量程。

由于欧姆挡刻度的非线性关系，它的中间一段分度较为精细，因此应使指针指示值尽可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范围内，以使测量更准确。

霍尔电流传感器使用方法霍尔电流传感器是一种高精度、无接触、无磁污染的电流检测装置，它采用霍尔效应原理检测电流信号，广泛应用于电机控制、电力监测和智能家居等领域。

以下是有关霍尔电流传感器的使用方法介绍。

一、安装方法1. 确定电流传感器的适用范围和接线板的正确接线。

通常，在电流范围为0-5A的应用场合，直接将电流传感器接入电气回路中即可。

如果需要电源板，则首先将电源板连接到电路，然后将电流传感器连接到电源板上。

2. 确定传感器的安装位置。

通常应该注意传感器的安装位置，要避免在强电、电磁场及高温、高湿、灰尘等环境中进行安装。

3. 完成接线工作。

传感器有两个接线端，一个是输入端，另一个是输出端。

在操作之前，应该先确定传感器的正负极端口，然后将输出端口连接到电路线上，接着将输入端口连接到电流源中。

二、使用方法1. 开机检查。

使用之前要检查电流传感器硬件是否正常，开机后，应先检查电压输出情况与所设参数是否有误。

2. 选择测量范围。

电流传感器的测量范围是有限的，如过于大会对使用造成安全隐患，或者会影响传感器的精度。

因此，在使用电流传感器时，应该选择合适的测量范围，以保证结果的准确性。

3. 测量电流。

根据使用需要，将电流传感器输出端与外界电路相连，可以通过控制器参数的设置，来实现在不同电流下的测量。

4. 数据处理和记录。

通过读取和分析输出的数据，可以对电流传感器的使用情况进行分析，从而发现问题并改进方法。

将数据进行记录和保存是十分必要的，可以记录工作数据以及异常情况，方便之后进行分析和溯源。

三、注意事项1. 严格按照说明书要求进行安装和使用，避免在不合适的环境下使用。

2. 保持传感器清洁干燥，避免液体或灰尘等物质对传感器的影响。

3. 在使用传感器之前需要校准电流范围和电流传感器的输出精度，保证数据的准确性。

4. 在操作过程中要注意电压和电流的安全范围，以免对人身和设备造成危害。

通过上述方法使用霍尔电流传感器，可以有效地实现对电路中电流信号的精确检测，保障电路的安全稳定运行。

霍尔传感器的原理、检测方法和用途 - 传感器霍尔传感器的原理原边电流Ip产生的磁通量聚集在磁路中，并由霍尔器件检测出霍尔电压信号，经过放大器放大，该电压信号精确地反映原边电流。

磁平衡霍尔电流传感器原边电流Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。

副边电流Is精确地反映原边电流。

磁平衡霍尔电流变送器和电压变送器原边电压Vp通过原边电阻R1转换为原边电流Ip，Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。

副边电流Is精确地反映原边电压。

电流传感器的检测方法一电流传感器是检测用电线路电流的一件电气件,它输出的信号依据不同的需要场合,送入其它的执行电路,进一步显示电流值和把握其它电器.二电流传感器主要特性参数1、标准额定值和额定输出电流标准额定值的大小与传感器产品的型号有关。

电流传感器额定输出电流，一般为10~400mA。

2、偏移电流偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成。

3、线性度线性度打算了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。

4、温度漂移5、过载电流传感器的过载力量是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。

6、精度电流传感器的精度取决于标准额定电流。

评定传感器精度时还必需考虑偏移电流、线性度、温度漂移的影响。

三如你是使用者，留意规格型号就可以了。

电流传感器和电压传感器的用途在科学试验和工业应用的很多场合，需要对电流和电压进行测量和把握，特殊是在一些需要对大电流和高电压测量和把握以及对所测电流和电压要求较高精确度的状况下，需要使用平安、便利牢靠精确度较高的电流电压传感器。

早期，人们接受分流器和分压器的方法来实现对电流和电压的检测，但这种方法无法对主回路进行隔离测量，这种方法使用担忧全、精确度低。

一：霍尔双通道传感器概述霍尔双通道传感器安装于测速端盖上，感应导磁体上凸起的齿或是凹下的槽，相应的给出高低电平，用于检测轮轴的转速、线速度，通过计算处理也可得到被测体的加速度。

该传感器具备良好的低频和高频特性。

低频可至0Hz，可用于旋转机械的零转速测量，由于传感器可给出两路具有一定相位差的转速信号，因此可进行正反转判别；高频可高至20KHz, 可满足绝大部分工业领域的高转速测量要求。

传感器与被测齿轮不接触，无磨损，安装方便，输出波形是占空比约为50%左右的方波。

霍尔双通道传感器具有测速范围宽，温度适应范围宽，抗振性强的特点。

下面霍尔双通道传感器技术参数，其中相位差是测速齿轮模数为2时的技术参数，符合DIN867标准。

二：霍尔双通道传感器技术参数1．传感器安装●被测感应体为导磁体，上有齿或凹槽。

建议：测速齿轮模数≥1.7，材料为导磁低碳钢注：非标齿或槽与平整面宽度不等将导致波形占宽比的变化。

●安装间隙：0.3-1.5mm,典型值为1.0mm注：取决于被测件的振动情况2．传感器输出特性●频响特性：0~20kHz●输出通道数：双通道●输出波形：方波，上升、下降沿时间12μｓ±40%●输出幅度：高电平：Ub-（1.8V±40%），低电平：<2.2V●脉冲占空比：50％±25％●相位差：90±30°（第一通道超前）注：取决于安装方式，旋转件的旋转方向，本参数适用于本说明书图四举例的安装方式●负载能力：±20mA （最大）●输出阻抗：＜47Ω3．工作环境要求●工作电源：Ub＝15V DC±30% （8V～28V）●功耗电流：≤35mA●工作温度：－40℃～125℃（头部）●耐振性能：振动（10Hz~2KHz）30g，冲击100g●密封性：IP6813.4．电气特性●电源极性保护：有●输出短路保护：有●绝缘强度：1000V 50Hz，1min（通道与外壳）5．外接电缆及连接●外附导线：6×0.5mm2屏蔽电缆, 标准线长为1.0米（可以按用户要求延长）●传感器外配电缆输出定义三：工作原理1．转速测量原理当测速齿轮旋转时，传感器将产生频率f（Hz）= n×m/60(n为转速，P为齿轮齿数)的方波信号，供机车电子控制系统对机车速度、柴油机转速、进行采样检测。

维修视界：电机霍尔与电机线循环6次36种调法，13年修车师傅经验总结正常的无刷控制器与电机接线有36种接线法。

一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时，可以调这三根线，也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。

霍尔线正常连接是颜色对颜色线，但是换了新电机就不一定能转动了，因为角度等不一样，那么我们只能通过霍尔线与电机线的位置进行调试，如图示就是一个循环，一个循环是6个接法，6条线相互交叉连接刚好6*6＝36种接法，其中绝对有一种让电机顺利完成正常转动这么一个结果！一，霍尔线先开始：1、️不动，️️交换2、️不动，️️交换3、️不动，️️交换二，电机线开始：1、️不动，️️交换2、️不动，️️交换3、️不动，️️交换方法一样，循环6次36种接法很简单，只要记住这么简单的口决就好，再也不用记什么黄绿蓝接蓝绿黄的作文式记法了！下面是36种接法的图片，预防混乱，朋友们可以打印出来，测试一个做好标记。

电机控制器的36种接法如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。

有时也会出现俩种正常的转速，朋友可以选择一种速度稳定的接线方式。

这是改装宇扬星3000W控制器的三相线接线图，另外记住三相线不能相碰到，否则就如短路一样发热危险霍尔调节如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。

首先调节三相，如果全部都不能正常转动，之后再调节霍尔。

霍尔是倒刺形状，用针或者很细的铁丝剪刀都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。

电源正负极接线其实还有一6种最常见的接线方法:1 黄黄绿绿蓝蓝2 黄黄绿蓝蓝绿3 黄绿绿蓝蓝黄4 黄绿绿黄蓝蓝5 黄蓝绿绿蓝黄6 黄蓝绿黄蓝绿以上是三相线接法，以供大家参考，如有不正之处，欢迎维修朋友指正。

霍尔传感器采集滤波处理措施全文共四篇示例，供读者参考第一篇示例：霍尔传感器是一种常用于测量磁场的设备，通常用于检测电机的转速和位置。

它的工作原理是通过检测磁场的变化来产生输出信号。

在应用中，由于一些外部因素的影响，霍尔传感器采集的信号可能会受到干扰，造成误差。

为了保证传感器采集的数据准确性，需要采取适当的滤波处理措施。

滤波是一种信号处理技术，用于去除信号中的噪音或干扰，使得信号更加平滑和稳定。

在霍尔传感器采集的信号中，常见的干扰包括电磁干扰、温度变化和机械振动等。

这些干扰会使得传感器采集的信号波动较大，影响最终的测量结果。

进行滤波处理是非常必要的。

在进行滤波处理时，通常会采用数字滤波的方法，即通过软件对采集的数据进行处理。

常见的数字滤波方法包括均值滤波、中值滤波、卡尔曼滤波等。

这些滤波方法各有优缺点，需要根据具体的应用场景选择合适的滤波算法。

均值滤波是一种简单有效的滤波方法，其原理是将一定时间窗口内的数据取平均值作为输出。

这种方法适用于信号变化较慢的情况，但在信号变化较快的情况下效果可能不佳。

卡尔曼滤波是一种适用于线性系统的滤波方法，通过对系统的状态和测量方程进行融合，可以有效抑制系统噪声。

这种方法适用于对系统状态进行估计的情况，但需要事先对系统进行建模，参数调整较为复杂。

除了以上提到的滤波方法外，还有一些高级的滤波算法，如小波变换滤波、自适应滤波等。

这些方法在特定场景下表现出色，可以有效处理不同类型的干扰。

在实际应用中，选择合适的滤波方法需要综合考虑信号的特点、噪声的类型和系统的要求。

对于霍尔传感器采集信号的滤波处理来说，需要根据具体情况选择合适的滤波方法，并进行参数调整和优化，以保证数据的准确性和稳定性。

霍尔传感器采集信号的滤波处理是保证系统性能的重要环节，通过合理选择和应用滤波算法，可以有效提高系统的测量精度和稳定性。

在实际工程中，需要充分考虑系统的特点和要求，选择合适的滤波方法，不断优化和改进，以实现最佳的效果。
