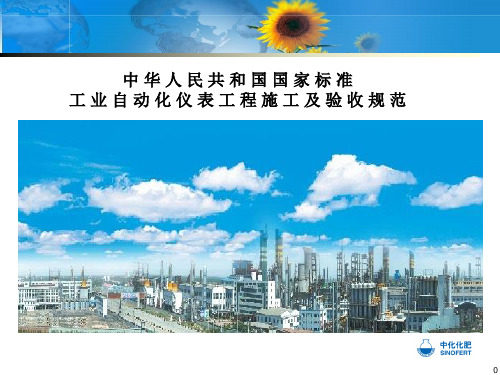

中华人民共和国国家标准工业自动化仪表工程施工及验收规范(GBJ93-86)第一章总则第1.0.1条本规范适用于工业自动化仪表（以下简称仪表）工程的施工及验收。
第1.0.2条仪表工程的施工，应该按照设计施工图纸和仪表安装说明的规定进行；当设计无规定时，应符合本规范的规定；设计和材料的型号、规格和材质符合设计规定；修改设计必须经过原设计部门同意。
第1.0.3条仪表工程的施工，应做好与建筑、电气及工艺设备、管道等专业的配合工作。
第1.0.4条仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工，在本规范内未作规定的部分，应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。
第1.0.5条仪表工程中的焊接工作，应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。
第1.0.6条仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准。
第 1.0.7条仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。
第1.0.8条待安装的仪表设备，应按其要求的保管条件分类妥善保管，仪表工程用的主要材料，应按其材质、型号及规格，分类保管。
第1.0.9条仪表工程应具备下列条件方可以施工：设计施工图纸、有关技术文件及必要的仪表安装适用说明书已齐全；施工图纸已经过会审;已经过技术交底和必要的技术培训等技术准备工作；施工现场已具备仪表工程的施工条件。
第1.0.10条仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。
第二章取源部件的安装第一节一般规定第2.1.1条取源部件的安装，应在工艺设备制造或工艺管道预制、安装的同时进行。
第2.1.2条安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐、衬里、吹扫和压力实验前进行。
第2.1.3条在高压、合金钢、有色金属的工艺管道和设备上开孔时，采用机械加工的方法。
自动化仪表安装规则2012-02-29 11:14:09| 分类：机电工程|举报|字号订阅一、取源部件的安装（一）、温度取源部件1、温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件附近和介质流速成死角处以及振动较大的地方。
2、热电偶取源部件的安装位置，宜远离强磁场。
3、与工艺管理道垂直安装时，取源部件轴线应与工艺管道轴线垂直相交。
4、在工艺管边的拐角处安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相重合。
5、与工艺管道倾斜安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相交。
（二）、压力取源部件1、压力取源部件的安装位置应选在介质流速稳定的地方。
2、压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
3、测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。
在水平工艺管道上宜顺流束，成锐角安装。
4、当测量温度高于60℃的液体，蒸气和可凝性气体的压力时，取源部件应带有环形或U型冷凝弯。
5、测量气体压力时，取压口在工艺管道的上半部。
6、测量液体压力时，取压口在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。
7、测量蒸气压力时，取压口在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。
（三）、流量取源部件1、安装节流件所规定的最小直管段，其内表面应清洁，无凹坑。
2、在节流件的上游侧安装温度计时，温度计与节流件间的直管距离应符合下列规定。
A. 当温度计套管直径小于或等于0.03倍工艺管道内径时，不小于5（或3）倍工艺管道内径。
B．当温度计套管的直径在0.03到0.13倍工艺管道内径之间时，不小于20（或10）倍工艺管道内径。
3、在节流件的下游侧安装温度计时，温度计与节流件间的直管距离不应小于5倍工艺管道内径。
4、孔板采用法兰取压时，应符合下列规则：a. 上、下游侧取压孔的轴线，分别与孔板上、下游侧端面间的距离应等于25.4±0.8毫米。
一级建造师机电专业-自动化仪表工程安装技术案例考试点（一）自动化仪表工程安装技术在一级建造师机电专业中是基础章节，历年考试多以选择题出现，案例题能考的就是取源部件的安装要求及仪表设备安装要求。
与本章关联的章节是建筑施工智能化，可相结合复习。
一·自动化仪表工程安装程序1.施工准备阶段工作--①进行技术交底。
明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项，强调工程技术的具体要求、安全措施、施工程序等。
②施工机具、标准仪器、仪表设备及材料的准备。
监视和测量设备应按规定的时间间隔或在使用前进行校准和(或)验证。
对爆炸和火灾危险区域内的仪表必须全部检验。
对规定禁油和脱脂的仪表应按要求进行检验。
2.自动化仪调试工作--①仪表回路试验和系统试验必须全部检验。
②交接验收前，仪表工程应连续开通投入运行48h，并运行正常。
3.自动化仪表线路及管路安装要求--①电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。
补偿导线应采用压接。
同轴电缆和高频电缆（传输高频信号）应采用专用接头。
②补偿导线:用其连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
实质上是由两种不同的金属组成的热电偶。
穿电缆导管或在电缆桥架内敷设，不得直接埋地敷设。
当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。
③光纤：连接前后均应对光纤进行测试，光缆弯曲半径≥光缆外径15倍光缆敷设完毕，光缆端头应做密封防潮处理，不得浸水。
④在电缆桥架内，交流电源线路和仪表信号线路应用金属隔板隔开敷设。
⑤仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的电缆导管。
4.爆炸和火灾危险环境的仪表线路及仪表装置施工--①防爆设备必须有铭牌和防爆标识，并应在铭牌上标明国家授权的机构颁发的防爆合格证编号。
1 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平,确保工程质量,制订本规范.1.0.2 本规范合用于工业和民用仪表工程的施工及验收.本规范不合用于创造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备上和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关规定。
1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称.2.0.2 测量measurement 以确定量值为目的的一组操作。
2.0.3 控制control 为达到规定的目标，在系统上或者系统内的有目的的活动。
2.0.4 现场site 工程项目施工的场所。
2.0.5 就地仪表local instrument 安装在现场控制室外的仪表，普通在被测对象和被控对象附近。
2.0.6 检测仪表detecting and measuring instrument 作以确定被测变量的量值可量的特性、状态的仪表。
2.0.7 传感器transducer 接受输入变量的信息，并按一定规律将其转换为同种或者别种性质输出变量的装置。
2.0.8 转换器converter 接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器transmitter 输出为标准化信号的传感器。
1 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平，确保工程质量，制订本规范。
1.0.2 本规范适用于工业和民用仪表工程的施工及验收。
本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定，并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件，应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
1.0.6 仪表工程中的焊接工作，应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外，尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表 automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement以确定量值为目的的一组操作。
2.0.3 控制 control为达到规定的目标，在系统上或系统内的有目的的活动。
2.0.4 现场 site工程项目施工的场所。
2.0.5 就地仪表 local instrument安装在现场控制室外的仪表，一般在被测对象和被控对象附近。
2.0.6 检测仪表 detecting and measuring instrument用以确定被测变量的量值或量的特征、状态的仪表。
2.0.7 传感器 transducer接受输入变量的信息，并按一定规律将其转换为同种或别种性质输出变量的装置。
2.0.8 转换器 converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器 transmitter输出为标准化信号的传感器。
工业自动化仪表工程施工及验收规范GBJ93－86施行日期：1987年1月1日第一章总则第1.0.1条本规范适用于工业自动化仪表（以下简称仪表）工程的施工及验收。
第1.0.2条仪表工程的施工，应按照设计施工图纸和仪表安装使用说明书的规定进行；当设计无规定时,应符合本规范的规定；设备和材料的型号、规格和材质应符合设计规定；修改设计必须经过原设计部门的同意。
第1.0.3条仪表工程的施工，应做好与建筑、电气及工艺设备、管道等专业的配合工作。
第1.0.4条仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工,在本规范内未作规定的部分，应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。
第1.0.5条仪表工程中的焊接工作，应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。
第1.0.6条仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准《工业管道工程施工及验收规范》的规定。
第1.0.7条仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。
第1.0.8条待安装的仪表设备，应按其要求的保管条件分类妥善保管，仪表工程用的主要材料，应按其材质、型号及规格，分类保管。
第1.0.9条仪表工程应具备下列条件方可施工：一、设计施工图纸、有关技术文件及必要的仪表安装使用说明书已齐全；二、施工图纸已经过会审；三、已经过技术交底和必要的技术培训等技术准备工作；四、施工现场已具备仪表工程的施工条件。
第1.0.10条仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。
第二章取源部件的安装第一节一般规定第2.1.1条取源部件的安装，应在工艺设备制造或工艺管道预制、安装的同时进行。
第2.1.2条安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐、衬里、吹扫和压力试验前进行。
