便携式气相色谱仪(美国)(精)

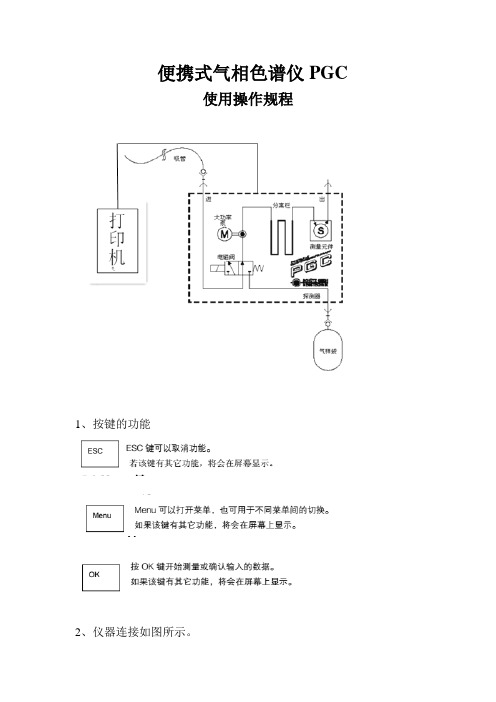

便携式气相色谱仪PGC
使用操作规程
1、按键的功能
2、仪器连接如图所示。

3、本仪器带有内置电池，可以直接使用。

如果没有电，仪器带有车载式充电器，可以随时充电。

4、先打开仪器和热敏打印机的开关，再拿采样袋连接采样吸气球打开阀门在所需检测的地方进行采样。

5、采样完成关闭采样袋阀门，拔掉采样吸气球，连接仪器打开采样
袋阀门，按OK键完成检测。

6、检测结果如图所示
7、仪器不能在有水的环境中使用，以免传感器会损坏造成不必要的损失。

8、使用完成后摆放在干燥的环境中。

注意事项：
1、仪器应保持干燥和清洁。

2、乙烷会在90到240秒之间出现。

3、该设备只用于检测气体成分而不能用于检测气体浓度。

4、请保证采样容器的完好。

5、尽量不要使用软管直接取气。

6、使用时尽量保证仪器读数稳定在0基准值时再进行检测。

7、此仪器传感器对温度变化反映较为明显，测量时请在测量环境下调整到0基准值再进行测量。

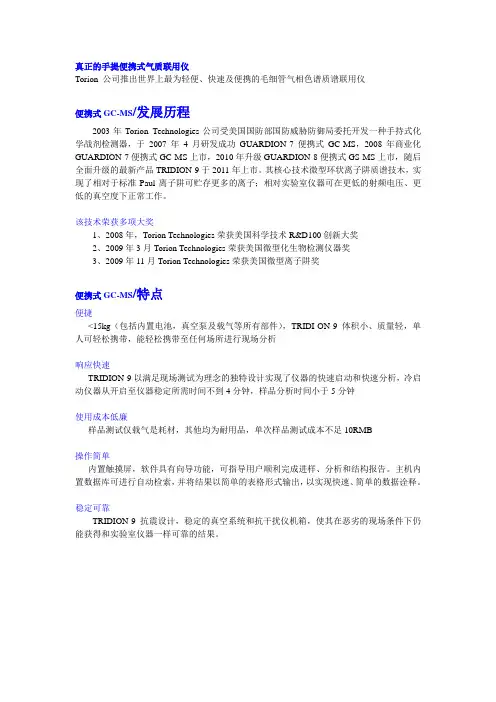

真正的手提便携式气质联用仪Torion 公司推出世界上最为轻便、快速及便携的毛细管气相色谱质谱联用仪便携式GC-MS/发展历程2003年Torion Technologies公司受美国国防部国防威胁防御局委托开发一种手持式化学战剂检测器，于2007年4月研发成功GUARDION-7便携式GC-MS，2008年商业化GUARDION-7便携式GC-MS上市，2010年升级GUARDION-8便携式GS-MS上市，随后全面升级的最新产品TRIDION-9于2011年上市。

其核心技术微型环状离子阱质谱技木，实现了相对于标准Paul离子阱可贮存更多的离子；相对实验室仪器可在更低的射频电压、更低的真空度下正常工作。

该技术荣获多项大奖1、2008年，Torion Technologies荣获美国科学技术R&D100创新大奖2、2009年3月Torion Technologies荣获美国微型化生物检测仪器奖3、2009年11月Torion Technologies荣获美国微型离子阱奖便携式GC-MS/特点便捷<15kg（包括内置电池，真空泵及载气等所有部件），TRIDI-ON-9体积小、质量轻，单人可轻松携带，能轻松携带至任何场所进行现场分析响应快速TRIDION-9以满足现场测试为理念的独特设计实现了仪器的快速启动和快速分析，冷启动仪器从开启至仪器稳定所需时间不到4分钟，样品分析时间小于5分钟使用成本低廉样品测试仅载气是耗材，其他均为耐用品，单次样品测试成本不足10RMB操作简单内置触摸屏，软件具有向导功能，可指导用户顺利完成进样、分析和结构报告。

主机内置数据库可进行自动检索，并将结果以简单的表格形式输出，以实现快速、简单的数据诠释。

稳定可靠TRIDION-9抗震设计，稳定的真空系统和抗干扰仪机箱，使其在恶劣的现场条件下仍能获得和实验室仪器一样可靠的结果。

应用领域环境监测刑侦科学和毒品检测食品安全军事领域香精香料公共安全石油化工危险品检测医疗卫生快速应急反应低热质(LTM)系统TORION手提便携式气相色谱质谱联用仪集快速低热质（LTM）毛细管气相色谱技术和专利的微型环状离子阱质谱技术于一体，为化学物质的分析提供高效、快速、可靠、简单易用的解决方案。

便携式气相色谱仪流程与分别原理便携式气相色谱仪工作原理便携式气相色谱仪是一种多组份混合物的分别、分析工具，它是以气体为流动相，接受冲洗法的柱色谱技术。

当多组份的分析物质进入到色谱柱时，由于各组分在色谱柱中的气相和固定液液相间的调配系数不同，因此各组份在色谱柱的运行速度也就不同，经过确定的柱长后，次序离开色谱柱进入检测器，经检测后转换为电信号送至数据处理工作站，从而完成了对被测物质的定性定量分析。

便携式气相色谱仪强大的分别本领，加之近年来气相色谱技术渐渐向快速检测、高度分别高精准性、微型化、便携式的方向进展，使其走出试验室向广阔的社会生产生活领域迈进，我国也走过了机械式、光电转盘式、数字分频电子式、现代计算机式的进展过程，当的国际离子色谱会议把微型化色谱柱的讨论作为其紧要的议题之一时，微型气相色谱仪的研发就成为了当前气相色谱技术的流行进展趋势和学术界主流讨论方向。

便携式气相色谱仪流程与分别原理：分别的原理是气体流动相携带混合物流过色谱柱中的固定相，物与固定相发生作用，并在两相间调配。

由于各组分在性质和结构上的差异，发生作用的大小、强弱也有差异，因此不同组分在固定相中的滞留时间有长有短，从而按先后不同的次序从固定相中流出，从而达到分别各组分的目的。

便携式气相色谱仪应用领域：1、可应用于环境保护、工业现场、职业卫生、突发事故与安全监测等诸多领域；2、能够监测废水中VOC、烟气道、工作场所空气、不安全物质、地下存储罐、运输容器、突发应急事故、环境空气、地下水、土壤气体、SVE系统、溶剂的存储及运输、厂界、离线处理系统、局限空间预定入口；3、能够描述有害气味特征、环境现场特征、含污染物质的空气的特征、泄露特性等；4、可进行Superfund 清理，检测OSHA 适应性、EPA 适应性便携式气相色谱仪紧要特点便携式气相色谱仪是一款超灵敏、低功耗和快速检测挥发性有机物（VOCs）的便便携式气相色谱仪，使用RAE公司专利的PID传感器，检测灵敏性低至几个ppb，是氢火焰检测器（FID）和热导检测器（TCD）的100倍以上，尤其适用于检测挥发性有机物如苯，甲苯，乙苯，邻、间、对二甲苯等苯系物（BTEX），独特的双色谱气路设计，可以在30s内检测苯和在3分钟内检测BTEX。

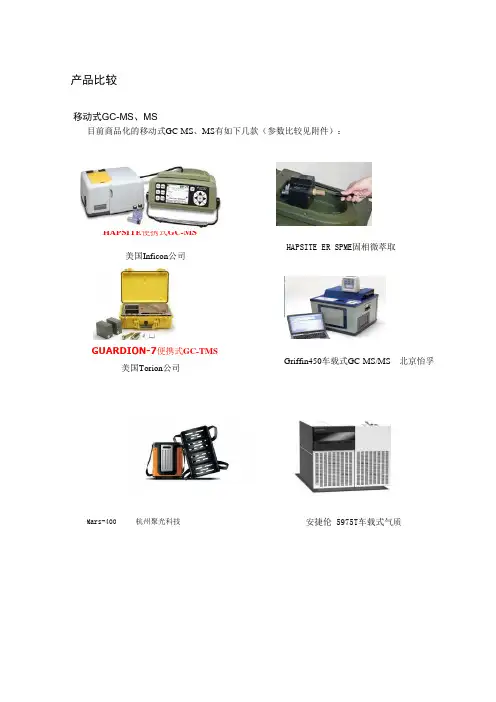

产品比较移动式GC-MS、MS目前商品化的移动式GC-MS、MS有如下几款（参数比较见附件）：HAPSITE ER SPME固相微萃取HAPSITE便携式GC-MS美国Inficon公司Griffin450车载式GC-MS/MS 北京怡孚Mars-400 杭州聚光科技安捷伦 5975T车载式气质GUARDION-7便携式GC-TMS美国Torion公司目前商品化的移动式GC-MS、MS有如下几款（参数比较见附件）：·说明：对于现场应急环境来说，INFICON便携气质HAPSITE ER的优点：1、快速性：由于HAPSITE封装技术独一无二（有专利技术），仪器在关机状态下真空系统也是保持高真空，在我们去应急现场的时候，我们就可以开启仪器，到现场之后我们就可以立即投入使用，而无需像其他仪器只能到现场之后需要两个1～2个小时对仪器进行预热；2、移动性：众所周知，对于扩散的气态有毒物，我们需要通过仪器的测量判断安全区域或警戒范围，这种时候就必须要我们的仪器在现场可以随意移动，边走边测，实时进行监测，通过仪器提供的数据来划定安全区域；而对于河流中的化学污染事件的话，也需要我们的仪器沿着河流监测来判定污染程度；而以分子涡轮泵结构的便携气质或是车载气质只能在静止的状态下工作，完全没有办法实现这种功能；3、准确性：GC-MS的最大优点是其快速准确的定性能力，其次是其灵敏的定量能力。

市场上现有质量分析器的种类主要有四极杆和离子阱，但离子阱因其结构特点主要用于生物大分子的应用之中，而四级杆引起定性定量的稳定性而被称为经典质谱，在环保实验室基本上用的都是四级杆的质谱仪。

因为在应急检测中能被快速检测的都是有机小分子，这些物质在谱库中都存在，靠2级或3级MS碎片来解谱不现实也没必要；对于定量功能而言，离子阱质谱从来不是好的选择；因为定量是指对已经知道是何物质（即目标化合物）的定量，选择该物质的一个或几个特征碎片进行定量（即四极杆的SIM功能），其灵敏度比离子阱高出两个数量级,且消除了背景的干扰，使定量准确度更高。

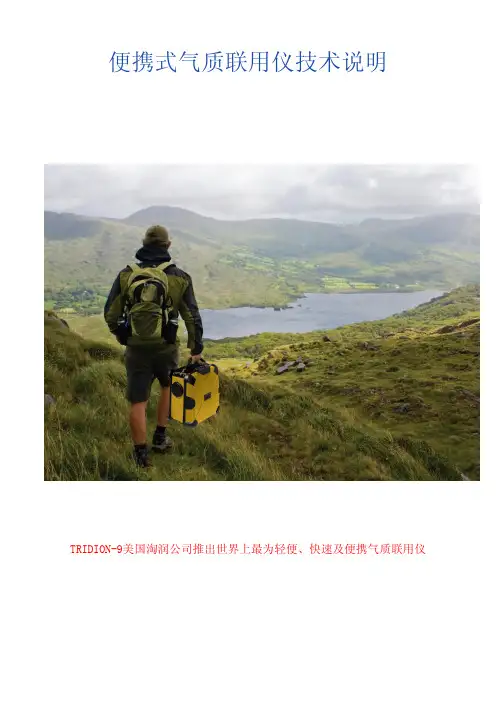

便携式气质联用仪技术说明TRIDION-9美国淘润公司推出世界上最为轻便、快速及便携气质联用仪真正的手提便携式气质联用仪TRIDION-9美国淘润公司推出世界上最为轻便、快速及便携的毛细管气相色谱质谱联用仪1、淘润手提便携式气相色谱质谱联用仪集快速低热质毛细管气相色谱和微型环状离子阱质谱于一体，快速、可靠、易于操作。

2、淘润TRIDION-9在快速检测挥发性和半挥发性化合物、爆炸物、化学危险品和有害物质、化学武器等方面应用广泛，效果非常理想。

3、淘润便携式气质采用新颖的CUSTODION™固相微萃取(SPME) 技术，无需其他提取设施和溶剂即可实现分析物的采集和浓缩。

4、TRIDION-9的设计理念：简单、快速、便携。

最先进的设计，最优越的技术•TRIDION-9 采用极小内径低热质毛细管气相色谱，为化学物质的分离提供更高效、更快速的解决方案。

•快速的程序升温系统使化合物的分析时间少于3min。

•环状离子阱质谱分析器能够检测更为宽泛的质量数范围，具有高灵敏，高选择性特点。

•彩色的触摸显示屏和简单的操作按键，使TRIDION-9的操作变得更加简单。

TRIDION-9野外检测专用仪器TRIDION-9 便携式气相色谱- 质谱联用仪是世界上最轻便的手提便携式GC-MS 设备。

即使包括电池和载气瓶在内，最大重量也仅为14.5公斤。

作为一个可完全独立运行的现场检测分析仪器,TRIDION-9 在使用电池供电时的工作持续时间可达到2.5 小时, 同时机载的载气瓶能够胜任约150个样本的检测分析。

2、快速TRIDION-9 采用的设计便于设备快速启动和样品分析。

设备从“冷启动”开始到样品分析就绪通常只需要少于5 分钟时间。

由于采用了高速的气相色谱柱，温升可达约每秒 2°C 的速度。

一般情况下样品分析周期约为5 分钟, 每小时可进行高达12 次样品分析，为现场使用提供高速的分析手段。

淘润仪器通过机载全彩色高分辨率触摸屏, 操作者可以按照交互式界面提示的操作指导完成进样和分析全过程。

便携式气相色谱工作原理便携式气相色谱是一种小型化、便于携带的气相色谱仪器，广泛应用于环境检测、食品安全、药物分析等领域。

它通过气相色谱技术，可以快速、准确地分离和分析样品中的化合物。

便携式气相色谱的工作原理主要可以分为样品进样、分离、检测和数据处理几个步骤。

首先是样品进样。

样品可以是气体、液体或固体，不同的样品形态需要不同的处理方法。

气体样品可以直接通过气体进样口引入系统；液体样品通常需要通过进样器将挥发性的化合物转化为气态，然后再进入气相色谱柱进行分离；固体样品通常需要通过萃取、溶解等方法将目标物转移到可挥发的溶剂中，然后再进入气相色谱系统。

样品进入气相色谱柱之后，会经过分离装置进行分离。

常见的分离装置是色谱柱，色谱柱是由内衬涂层的镇流柱，通常填充有利于化合物分离的固定相。

当样品进入色谱柱时，不同的化合物会在固定相上发生吸附和脱附，从而实现了化合物的分离。

接下来是检测部分。

便携式气相色谱一般采用火焰离子化检测器（Flame Ionization Detector, FID）或电子捕获检测器（Electron Capture Detector, ECD）等常见的气体检测器。

火焰离子化检测器通过燃烧样品中的有机化合物产生离子，并测量离子的电流大小。

电子捕获检测器则通过捕获样品中的电子以及电子与样品中的有机化合物发生作用来进行探测。

这些检测器能够快速、准确地检测样品中的有机化合物。

最后是数据处理部分。

便携式气相色谱一般配备有数据采集和处理系统，可以实时地采集和处理检测器输出的信号。

通过与事先建立的标准库进行比对，可以确定样品中目标化合物的含量和种类。

便携式气相色谱的工作原理可以总结为样品进样、分离、检测和数据处理几个步骤。

通过这些步骤，便携式气相色谱可以实现对样品中目标化合物的快速、准确分析和检测。

它具有结构简单、便于携带、操作方便等特点，适用于需要快速分析和检测的场合。
