地下室人防电力施工专项方案 (1)1 概述该方案是为了在地下室建设中确保人员和设备安全，避免电力事故发生而制定的。
2 施工前期准备2.1 安全措施在施工前期，安全是首要考虑的因素。
在地下室人防电力施工中，特别要注意以下事项：- 确保墙体深度符合设计要求，检查基础是否牢固- 施工现场应设置防护措施，如栏杆、护栏等- 电源必须关闭，仅在工作时打开- 必须有人员进行专业的电工检查并复核2.2 工具设备在地下室人防电力施工中，需要使用一些特殊工具和设备，如接地电缆、电源指示器等。
在施工前期，必须检查、测试这些设备是否正常工作，确保使用安全。
2.3 人员培训为确保工作人员能够熟练掌握地下室人防电力施工的操作规范，必须进行专业的培训和考核。
3 施工过程中的技术要点3.1 电缆的敷设地下室人防电力施工中需要进行电缆敷设。
在敷设时，必须按照标准工艺规范进行，避免在敷设过程中对电缆造成损坏。
3.2 电缆的接线电缆敷设完成后，需要接线操作。
在接线过程中，必须确保：- 接线范围明确，不得擅自更改- 电缆线号清晰明确，不得混淆- 接线牢固，不得松动4 施工结束后的清理工作地下室人防电力施工完成后，需要进行清理工作。
主要包括：- 工作场所的清理、搬运设备的归位- 各种设备和工具的清点与记录- 工作成果的验收与评价5 安全保障在实施地下室人防电力施工中，必须重视安全保障措施。
确保施工过程中人员和设备的安全，同时也要预防电力事故发生。
以上是地下室人防电力施工专项方案的完整版，希望能对大家在地下室建设中的电力施工提供一定的帮助。
第1篇一、工程概况本工程为某地人防工程安装施工项目，包括通风系统、给排水系统、消防系统、电力系统、通信系统、监控系统和防化系统等。
工程总建筑面积为XX平方米，地下室分为三个功能区：车库、设备用房和办公区。
以下是详细的施工方案。
二、施工准备1. 施工图纸及技术资料施工前，组织技术人员对施工图纸进行详细审查，确保施工图纸的完整性和准确性。
同时，收集相关技术资料，包括人防工程规范、设计文件、设备技术参数等。
2. 人员组织根据工程规模和施工内容，组建专业的施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
对施工人员进行岗前培训，确保施工人员具备相应的技能和素质。
3. 材料设备根据施工图纸和施工进度计划，提前采购施工所需的材料、设备，包括通风管道、风机、水泵、消防设备、电线电缆、通信设备等。
所有材料设备必须符合国家相关标准和规范。
4. 施工机具准备必要的施工机具，如电动工具、焊接设备、测量仪器、起重设备等，确保施工过程中能够高效、安全地进行。
三、施工方法及工艺1. 通风系统安装- 管道安装：按照设计要求，采用现场预制或工厂预制的方式制作通风管道，然后进行现场安装。
管道连接采用法兰连接或焊接连接，确保管道的严密性。
- 风机安装：风机安装前，检查风机外观和内部结构，确保无损坏。
风机安装位置应稳固，振动小，与管道连接处密封良好。
2. 给排水系统安装- 管道安装：给排水管道采用焊接或螺纹连接，确保管道的密封性。
管道安装前，进行管道的清洗和防腐处理。
- 设备安装：水泵、阀门等设备安装位置应合理，确保设备的正常运行。
3. 消防系统安装- 管道安装：消防管道采用焊接或螺纹连接，确保管道的密封性。
管道安装前，进行管道的清洗和防腐处理。
- 设备安装：消防设备（如消防栓、喷淋头等）安装位置应符合设计要求，确保消防设备的正常运行。
4. 电力系统安装- 电缆敷设：电缆敷设前，检查电缆的质量和规格，确保电缆符合设计要求。
一、工程概况本项目位于我国某城市，总建筑面积为XX平方米，其中地下室面积为XX平方米。
工程主要包括人防指挥中心、人防物资库、战时防护设施等。
本次施工方案针对机电人防工程进行编制，包括给排水、通风空调、电气、消防等系统的安装与调试。
二、施工准备1. 施工组织设计（1）成立机电人防工程施工项目部，明确项目组织架构、人员配置及职责分工。
（2）编制详细的施工组织设计，明确施工顺序、施工方法、施工工艺及质量标准。
2. 材料设备准备（1）按照设计要求，提前采购各类材料、设备，确保材料、设备质量符合国家及行业标准。
（2）对材料、设备进行验收，确保其质量合格。
3. 施工现场准备（1）施工场地平整，确保施工顺利进行。
（2）施工临时设施搭建，包括临时办公室、宿舍、食堂等。
（3）施工现场安全防护措施到位，确保施工人员安全。
三、施工工艺及方法1. 给排水系统（1）按照设计图纸，进行管道安装，确保管道连接牢固、密封良好。
（2）给水管道采用不锈钢管道，排水管道采用PVC管道。
（3）对给排水系统进行试压、冲洗，确保系统正常运行。
2. 通风空调系统（1）按照设计要求，进行通风管道、风机的安装。
（2）通风管道采用镀锌钢板，风机选用高效节能型。
（3）对通风空调系统进行调试，确保系统运行稳定。
3. 电气系统（1）按照设计图纸，进行电缆、电线、桥架等电气设备的安装。
（2）电缆采用阻燃电缆，电线采用符合国家标准的铜芯线。
（3）对电气系统进行绝缘测试、接地测试，确保系统安全可靠。
4. 消防系统（1）按照设计要求，进行消防管道、喷淋头、报警器等消防设备的安装。
（2）消防管道采用不锈钢管道，喷淋头选用符合国家标准的喷淋头。
（3）对消防系统进行联动测试，确保系统正常运行。
四、施工进度安排1. 施工准备阶段：1个月2. 给排水系统施工阶段：1个月3. 通风空调系统施工阶段：1个月4. 电气系统施工阶段：1个月5. 消防系统施工阶段：1个月6. 系统调试阶段：1个月7. 工程验收阶段：1个月总计：7个月五、质量保证措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
地下人防工程机电施工方案一、项目概述地下人防工程是指为了保障城市居民生命财产安全和日常生活设施能够正常运行，根据市政规划和城市建设需要，在地下进行的人防设施的建设工程。
本项目拟建设一座地下人防工程，包括地下避难所、地下通道、地下车库等机电设施。
本施工方案旨在详细说明地下人防工程的机电设施施工方案，保障工程质量和安全。
二、施工任务和目标1. 实施全面的机电设施施工，保障地下人防工程的功能完备和安全可靠；2. 遵守国家和地方有关法律法规，确保施工过程中的安全环保；3. 严格执行施工方案，确保施工质量和进度，保障工程的顺利竣工。
三、施工准备1. 组织管理（1）成立专门的机电设施施工管理团队，负责机电工程的施工组织与管理；（2）建立健全的施工组织机构，明确各级管理人员的权限和责任；（3）对施工人员进行专业培训，确保其具备相关技能和知识；（4）建立规范的施工档案管理制度。
2. 技术准备（1）准备先进的施工机械设备，确保施工质量和效率；（2）采购优质的机电设施材料和配件，确保施工质量；（3）建立完善的施工工艺和质量控制方案，确保施工质量和安全。
3. 环保准备（1）制定施工期间的环保方案，包括施工现场的垃圾处理、废水处理等；（2）采取有效的环保措施，控制施工期间的噪音、粉尘和振动等污染；（3）做好施工现场的卫生保洁工作，保持环境整洁。
四、施工方案1. 地下避难所施工（1）定位：根据设计图纸和相关规范，确定地下避难所的位置和尺寸；（2）地下室施工：进行地下室的挖掘和支护工程，确保地下室的结构安全；（3）地下室设备安装：安装避难所的通风、供水、排水等机电设施；（4）安全检测：进行地下避难所的安全检测和验收，确保其功能完备。
2. 地下通道施工（1）位置确定：根据设计需求确定地下通道的位置和走向；（2）隧道施工：进行地下通道的挖掘和支护工程，确保通道的结构安全；（3）通道设备安装：安装通道的照明、通风、消防设施等机电设施；（4）安全检测：进行地下通道的安全检测和验收，确保其安全可靠。
人防地下室专项施工方案（一）引言概述：人防地下室专项施工方案（一）旨在确保人防地下室的施工过程安全、高效，并最大限度地减少对周围环境的影响。
本文将针对该施工方案，从五个大点进行详细阐述，包括场地准备、基础工程、结构施工、装饰装修和安全监控。
正文：一、场地准备1.详细检查人防地下室施工场地，确保地面平整且无隐患。
2.清理场地周围的污水管道、电缆等管线，确保施工区域无妨碍。
3.施工前需制定统一的进出管理计划，确保施工人员和设备的安全进出。
4.设置有效的防护措施，包括围挡、安全警示标识等，以确保附近居民的安全。
5.对场地进行测量和拍摄，以备后续施工和验收使用。
二、基础工程1.进行地质勘探和土壤力学性质测试，确保地基承载力符合要求。
2.依据地质调查报告制定符合地质条件的基础设计方案。
3.采用合适的打桩、挖掘和加固等方法，确保地基稳固。
4.进行基础施工中的质量监测和记录，确保工程质量。
5.在基础施工过程中，及时处理出现的地质和土壤问题，保证施工的顺利进行。
三、结构施工1.根据结构设计方案，建立合理的施工工序和施工计划。
2.按照相关标准和规范进行混凝土浇筑、钢筋绑扎等工作。
3.加强对结构施工过程中的质量控制，包括现场检测和相关记录。
4.确保施工过程中的工程质量和安全，对施工节点进行必要的验收。
5.在结构施工完成后，进行结构组织和细部工程的检查和处理，以确保施工质量。
四、装饰装修1.依据设计方案，制定合理的装饰装修工作流程和计划。
2.进行装饰装修材料的选购和样板间施工，确保符合相关安全标准。
3.进行室内装饰装修的施工，包括墙面、天花板、地面、门窗等。
4.进行室内设施的安装和调试，如空调、照明、排风系统等。
5.对装饰装修工程进行细节检查和整改修复，确保工程完美交付。
五、安全监控1.安装和调试安全监控系统，包括监控摄像机、门禁系统等。
2.建立健全的安全管理制度，规范施工人员的行为和活动。
3.加强对施工现场的巡查和监督，及时处理安全隐患和问题。
人防地下室机电安装专项方案3.3.给排水工程：仔细审阅施工图→绘制简易留洞图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→预留孔洞垂直吊线修洞→管道安装、空洞封堵→做好报验资料申报监理4. 人员准备：前期预埋：焊工2人普工7人。
后期安装；焊工2人普工30人。
5. 机具准备：5.1.主要机具：焊机2台、施工临时配电箱5台、梯架10架、临时照明防护灯20套、氧气乙炔设备三套、电锤5把、台钻2台、双把手枪钻5台、弯管器5把、接地测试仪一台，套丝机两台。
5.2.辅助机具：小铁锤、小手锯、线捶、记号笔等等。
四、各专业施工要点：1.防雷接地系统2.电气系统3.给排水系统1．防雷接地系统施工要素：a．具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。
b．锯桩时配合土建施工，将引下线部位桩基内两条>Φ16主筋预留100-150㎜，再用同等规格钢筋双面焊接后引出（焊缝长度大于6D），并与承台及地梁主筋焊通形成可靠的电气通路。
引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注。
c.桩基主筋与地梁及承台做法大样图：d. 施工过程中，凡能双面施焊部位宜优先采用双面搭接焊，焊缝长度不得小于所用钢筋直径的6倍；若因特殊原因确实无法实施双面焊接时，可考虑进行单面搭接焊，焊缝长度为所用钢筋直径的12倍。
扁钢与扁钢搭接时搭接长度为扁钢宽度的2倍，同时不少于三面施焊；圆钢与圆钢搭接时搭接长度为圆钢直径的6倍，双面施焊，特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的12倍；圆钢与扁钢搭接时搭接长度为圆钢直径的6倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；除埋在混凝土里的焊接接头外，其它部位的焊接点须采取可靠的防腐措施。
人防地下室机电安装（二）引言概述：本文主要介绍了人防地下室机电安装的相关内容。
机电安装是人防地下室建设中的重要环节，涉及到电气设备、通风系统、消防设施等方面。
本文将从5个大点出发，详细阐述了人防地下室机电安装中的要点和注意事项。
一、电气设备安装1. 安装电源系统，包括主电箱、备用发电机等。
2. 安装照明设备，保证地下室的照明充足。
3. 安装监控系统，提高地下室的安全性。
4. 安装电梯和扶梯，方便人员进出地下室。
5. 安装火灾报警系统，及时发现并处置火灾。
二、通风系统安装1. 安装通风机组，保证地下室空气流通。
2. 安装新风系统，提供新鲜空气。
3. 安装排烟系统，防止一氧化碳积聚。
4. 安装空调系统，调节地下室温湿度。
5. 安装空气净化设备，提高地下室空气质量。
三、给排水系统安装1. 安装给水系统，保证地下室正常供水。
2. 安装排水系统，排除地下室内的污水和雨水。
3. 安装污水处理设备，处理地下室的污水。
4. 安装消防水系统，便于灭火工作。
5. 安装烟雾排烟系统，排除火灾烟雾。
四、消防设施安装1. 安装消防报警器，及时报警。
2. 安装灭火器，提供灭火手段。
3. 安装消火栓系统，便于灭火工作。
4. 安装防烟系统，防止火灾烟雾蔓延。
5. 安装防火门和防火隔离墙，限制火势的扩散。
五、其他设备安装1. 安装紧急广播系统，提供紧急通讯功能。
2. 安装应急照明设备，保障照明需求。
3. 安装防护设备，确保人员安全。
4. 安装安全出口标识，指引人员疏散。
5. 安装监控设备，增加地下室安全防范能力。
总结：人防地下室机电安装是地下室建设的重要环节，涉及到多个方面的设备和系统。
通过本文的介绍，可以了解到机电安装中的要点和注意事项，确保人防地下室的安全和正常运行。
同时，对于人防地下室的机电设备维护和后期管理也有一定的参考意义。
人防工程机电专项施工方案一、施工前的准备工作1. 项目概况本项目为人防工程机电专项施工，包括电气系统、消防系统、通风空调系统等机电工程。
施工单位为×××公司，项目地址位于×××市×××区×××街×××号。
2. 施工单位责任施工单位应严格按照设计要求和相关施工标准进行施工，确保施工质量和安全，保证施工进度。
3. 安全措施在施工前，施工单位需制定详细的施工安全计划，并交由相关部门审批。
在施工过程中，严格执行安全操作规程，确保人员和设备安全。
4. 施工方案与进度安排根据工程图纸和设计要求，制定施工方案和进度安排，并经相关部门批准。
在施工中，及时调整施工计划，保证施工进度。
5. 物资采购与准备根据施工计划，提前采购所需的机电设备和材料，并进行验收和储存，保证施工物资的质量和供应。
6. 劳务人员安排根据施工需要，合理安排施工所需的技术人员和施工人员，并进行培训，确保施工人员具备相关技能和操作规程。
7. 施工设备准备根据施工计划，准备所需的机械设备和施工工具，并在施工前进行检查和保养，确保设备的正常运行。
二、电气系统施工方案1. 施工内容电气系统施工包括电缆敷设、配电箱安装、电气设备安装等工作。
2. 施工步骤（1）电缆敷设：根据设计图纸，确定电缆敷设的路径和方式，保证敷设的质量和美观。
（2）配电箱安装：根据设计要求，安装配电箱，并进行接线和调试，确保其正常运行。
（3）电气设备安装：将电气设备安装到指定位置，并进行电气连接和调试，确保设备的正常使用。
3. 安全措施在电气系统施工中，严格执行电气安全操作规程，确保施工人员和设备的安全。
所有电气设备和线路应经过验收合格后方可使用。
4. 质量控制严格按照施工图纸和设计要求进行施工，保证电气系统的质量和稳定性。
在施工完成后，进行电气设备的调试和运行，确保其正常使用。
人防工程机电施工方案(有针对性)概述人防工程是为了保障人员生命安全和财产安全而进行的工程防护措施。
机电施工是指在人防工程中所涉及的机械和电气设备方面的施工工作。
本方案旨在针对人防工程施工中的机电设备特点和施工难点，提出有针对性的施工方案，确保施工质量和进度。
一、施工前准备1.1 设备检查与维护在施工前，对所有机电设备进行彻底的检查和维护工作，确保设备正常运行。
特别要注意防止设备漏电、短路等安全隐患。
1.2 施工计划制定制定详细的施工计划，包括施工流程、人员分工、安全措施等内容。
要充分考虑机电设备的特点，合理安排施工顺序，确保施工的有序进行。
二、施工过程2.1 安全防护措施在施工过程中，严格执行安全操作规程，全面落实安全防护措施，保障施工人员的人身安全。
特别要注意避免电器触电、设备碰撞等意外事故的发生。
2.2 设备安装与调试按照施工计划的安排，进行机电设备的安装和调试工作。
要严格按照设备操作手册的要求操作，确保设备安装正确、运行稳定。
三、施工后收尾3.1 设备运行检测完成机电设备安装和调试后，进行设备的运行检测。
逐一检查设备运行状态，发现问题及时处理，确保设备运行正常。
3.2 施工记录整理整理施工过程中的各项记录资料，包括施工日志、问题处理记录等。
为后续的验收和使用提供依据。
结语人防工程机电施工是一项综合性强、技术要求高的工作。
通过本方案提出的针对性施工方案，能够有效指导施工人员的工作，确保施工的顺利进行和质量保障。
在施工过程中，要严格遵守安全规定，注意保障施工人员的人身安全，提高施工效率，确保施工质量。
注：以上施工方案仅为参考，请根据具体情况调整，以确保施工顺利进行。

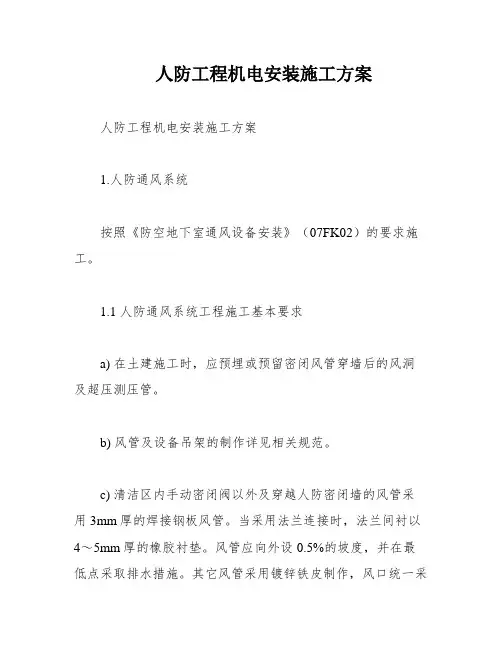

人防工程机电安装施工方案人防工程机电安装施工方案1.人防通风系统按照《防空地下室通风设备安装》（07FK02）的要求施工。
1.1 人防通风系统工程施工基本要求a) 在土建施工时，应预埋或预留密闭风管穿墙后的风洞及超压测压管。
b) 风管及设备吊架的制作详见相关规范。
c) 清洁区内手动密闭阀以外及穿越人防密闭墙的风管采用3mm厚的焊接钢板风管。
当采用法兰连接时，法兰间衬以4～5mm厚的橡胶衬垫。
风管应向外设0.5%的坡度，并在最低点采取排水措施。
其它风管采用镀锌铁皮制作，风口统一采用铝合金风口。
口部染毒区的进排风管道，应向外设0.5%的坡度。
d) 3mm风管及钢制构件油漆规定：内外表面涂红丹防锈漆两道，外壁复涂灰色调和漆两道。
在混凝土中埋固的金属构件部分应除锈及除油污，但不得涂油漆。
1.2 人防通风风管及附件的制作与安装注意要点a) 制作风管时应同时制作测定孔和洗消取样管，以免在风管安装后再开孔造成风管的变形和破坏其外表面的油漆。
b) 测压管需设防护消波装置，采用测压管一端管口向下弯头，另一端加装球阀的方法，能避开冲击波的正向冲击压力，抵消部分余压。
另一种简易、有效的消波措施也可采用。
1.3 排烟管与附件的安装注意要点a) 安装套管伸缩节和波纹管时，前后排烟管必须同心，保持波纹管补偿器受力方向正确，不要妨碍排烟管的自由伸缩，从而可避免引起排烟管的变形或波纹管拉裂，造成漏烟漏气。
b) 为防止排烟管堵塞，排烟管伸出地面150-200mm处，采取防止排烟管堵塞的措施通常有以下几种：1) 两截排烟管之间直接点焊数点；2) 两截排烟管之间用法兰连接时，采用铁丝绑扎而不采用螺栓固定。
这样，当排烟管遭受冲击波袭击时，上截排烟管容易被吹掉，而下截排烟管（即：人防工程所用的排烟管）仍可保持完好。
1.4 设备安装a) 设备基础表面要光滑、平整，并应设有坡向四周的坡度。
基础混凝土养护14天后，方可设备安装。
二次浇筑混凝土28天后，设备方可运转。
南京质量安全技术中心人防地下室机电安装专项方案一、工程概况：1．本工程为附建式人防地下室，平时为机械停车库、自行车库，汽车停车数量最大可容纳辆。
2．工程防护等级：战时为六级二等人员掩护所。
3．人防区域位于地下一层，机械车库层高为米，自行车库层高为米，顶板厚度为-400mm，垫层厚度为-100mm。
本地下室总建筑面积为平方米，其中人防建筑面积为平方米。
4．建筑结构形式为框架剪力墙结构,基础形式为桩基础,建筑结构的类别为类,使用年限为年,抗震设防烈度为七度。
二、设计意图：. 本工程按二类防雷建筑物设计防雷装置。
本工程各种设备的工作接地、保护接地、重复接地及地面防雷接地、弱点接地均共用本地下室接地装置，要求接地电阻值不大于Ω。
利用基础底板筋做共用接地装置，并将基础底板上层主钢筋焊接连续构成电气通路。
防雷引下线利用剪力墙或柱内上、下相同的两根对角主筋（>φ）上与屋顶避雷带焊接，下与基础主筋焊接贯通。
在建筑物引出柱外或剪力墙外米，预留*镀锌扁钢补加接地极。
裙房四周的引下线在首层高出地面米处预埋接地引出端子板，平装饰柱面，以便测量接地电阻或增补接地装置用，要求所有连接点或测试点与引下线两根大于φ的主筋可靠焊接。
所有进出地下室各种金属管道、防护密闭门、密闭门、防爆波活门的金属门框、卷帘门的金属构件、电缆金属外皮均采用*镀锌扁钢与保护接地实行总等电位联接。
每层建筑物外墙连续梁内钢筋与楼层钢筋焊接成一体形成均压环，并与引下线可靠连接。
30米以上的外墙金属门窗、金属结构、玻璃幕、外墙栏杆与均压环焊接以防侧击雷。
. 本工程平时地下室应急照明、消防设备、机械停车设备、潜污泵为一级负荷，地面用的生活泵为二级负荷，其余为三级负荷。
战时地下室应急照明、通信、报警设备为一级负荷。
战时生活水泵、厕所潜污泵、送、排风机、三种通风方式装置系统、正常照明为二级负荷，其余为三级负荷。
供电要求：一级负荷由两个电源供电，当一个电源发生故障时，另一个电源不应同时损坏。
系统组成：平时两路电源；战时外电源加集中蓄电池组组成供电系统。
外电源：地下室用电电源由本地下室变电所提供（）。
内电源：当外电源破坏时，其人防区域内战时照明、电力均由集中蓄电池组提供。
战时一、二级负荷由外电源与本地下室集中蓄电池组供电。
配电：平时一、二级负荷采用双回路供电，消防用电设备均在最末一级配电箱内自动切换。
战时一、二级负荷由外电源与内电源供电。
落地式配电箱（柜）安装方式详见国标图集。
围护墙、密闭墙、剪力墙上安装的配电箱、控制箱均为明装，照明箱、电力配电箱、控制箱下沿距地.4米照明开关距底边米，距门框米，除尘滤毒室、简洗室插座距底边.5米外，其余照明插座距地米。
本工程接地保护制式采用制。
所有进出- 1 - / 24人防工程的线路都应有密闭措施，详见标准图集。
所有与人防无关的强电线路明敷采用一根电缆穿一根密闭套管，与人防无关的弱电管线均不得进出人防区域，若进入工程内应做密闭处理。
密闭套管采用热镀锌套管。
. 本工程给水水源为城市自来水，战时六级人防由装配式水箱供掩蔽人员及管理人员生活用水及饮用水，战时水箱位置预留，临战安装。
战时生活排水排入平时排水集水井，再借用平时排水泵派出室外。
战时口部洗消水排入集水井后，由专业人员抽排。
给水管采用衬塑钢管，丝扣连接，洗消排水管，重力排水管均采用柔性铸铁管，法兰连接，压力排水管采用内外热镀锌钢管，＜丝接，≥卡箍连接。
人防内消防箱不得嵌入人防外墙，临空墙，密闭墙。
进出人防工事与穿越防护单元隔墙的给水管，消防水管，压力排水管须在工事内侧设工作压力不小于的铜芯闸阀。
用色漆明显标注，核袭击警报时关闭，并须在穿越处设防水套管。
防水套管参照标注图集。
人防内外排水不得相通。
三、施工部署：. 具备完整的施工设计文件，组织各专业领会设计意图，认真自审施工图，根据施工图绘制各专业施工简易图，并会同各专业复核施工简宜图的准确性，如发现有专业交叉，管道“打架”现象发生，及早做好技术核定，报监理、业主及设计审核，以保证各专业预埋、安装工作准确、连续的进行。
. 质量保证措施：质量执行规范：.《人民防空工程施工及验收规范》.《建筑电气工程施工质量验收规范》.《建筑给水排水及采暖工程施工质量验收规范》.《通风与空调工程施工质量验收规范》. 施工工艺流程：防雷接地系统作业准备→桩基主筋引出→承台底部钢筋网焊接→柱插筋与承台钢筋焊接→地梁主筋上下通焊并于引下线焊接→底板主筋与地梁主筋、引下线可靠焊接→等电位镀锌钢板安装→接地电阻测试合格后用黄油漆做好标记→引下线焊接并在转换层利用梁主筋过渡→做好报验资料申报监理单位验收.电气工程：仔细审阅施工图→绘制简易施工图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资料申报监理→后期安装材料准备→预埋管路清扫、穿线→控制箱柜、桥架、电缆敷设、灯具、设备安装→各系统调试→做好报验资料申报监理.给排水工程：仔细审阅施工图→绘制简易留洞图→会同各专业复核图纸→前期预埋材料准备→人员机具准备→现场测量定位→复核确认→配合施工预埋→做好报验资- 2 -/ 24料申报监理→预留孔洞垂直吊线修洞→管道安装、空洞封堵→做好报验资料申报监理. 人员准备：前期预埋：焊工人普工人。
后期安装；焊工人普工人。
. 机具准备：.主要机具：焊机台、施工临时配电箱台、梯架架、临时照明防护灯套、氧气乙炔设备三套、电锤把、台钻台、双把手枪钻台、弯管器把、接地测试仪一台，套丝机两台。
.辅助机具：小铁锤、小手锯、线捶、记号笔等等。
四、各专业施工要点：.防雷接地系统.电气系统.给排水系统．防雷接地系统施工要素：．具备完整的设计文件并充分领悟文件意图；施工操作人员及检测人员必须持证上岗；接地电阻测试仪表经检定合格，使用时在检定的有效期限之内；机具运行正常，定期检查符合要求；原材料有出厂合格证、检测报告，并具有监理及建设单位确认许可的档案资料。
．锯桩时配合土建施工，将引下线部位桩基内两条>Φ主筋预留㎜，再用同等规格钢筋双面焊接后引出（焊缝长度大于），并与承台及地梁主筋焊通形成可靠的电气通路。
引下线与基础钢筋网以及用做接地体的基础梁板钢筋按要求焊接完成后用黄色油漆标注。
.桩基主筋与地梁及承台做法大样图：- 3 - / 24焊缝长度不得小于所凡能双面施焊部位宜优先采用双面搭接焊，. 施工过程中，可考虑进行单面搭接用钢筋直径的倍；若因特殊原因确实无法实施双面焊接时，扁钢与扁钢搭接时搭接长度为扁钢宽度的倍，焊，焊缝长度为所用钢筋直径的倍。
同时不少于三面施焊；圆钢与圆钢搭接时搭接长度为圆钢直径的倍，双面施焊，圆钢与扁钢特殊情况下无法实施双面焊接时单面搭接焊缝长度为圆钢直径的倍；搭接时搭接长度为圆钢直径的倍，双面施焊；扁钢与钢管，扁钢与角钢焊接，紧除埋在混凝土里的焊接接头上下两侧施焊；贴角钢外侧两面，或紧贴钢管表面，外，其它部位的焊接点须采取可靠的防腐措施。
施工要求：工作接地及弱电接地接地电阻小于欧姆。
.此上层钢筋与焊接钢,热镀锌扁钢与底板上层钢筋电焊每扇防密门门框角铁用.* 筋网应至少有一点电焊连接。
如下图：- 4 - / 24.金属管道等接地用，*镀锌扁钢与保护接地实行总等电位联接。
.因地下室基础采用流水分段施工作业，作业班组每层焊接完成后及时做好自检工作，自检合格后报主管工长进行复检，同时进行接地电阻测试，确认符合设计要求及施工规范规定后，备齐隐蔽工程验收记录、防雷引下线及接地装置安装检验批验收记录、建筑物防雷接地电阻测试记录报监理、建设单位进行正式验收，施工时注意过程控制，搞好工程质量通病的预控工作，报监理、建设单位验收的分项工程。
质量保证措施：主控项目：接地装置的接地电阻必须满足设计要求—小于等于欧姆。
一般项目：所有材料必须满足设计要求，采用经检测合格的*，*的热镀锌扁铁。
注：施工中应注意其他工种的成品保护，协调好各工种的施工顺序，遵守工地的安全规章制度，做到安全文明施工。
安全帽佩戴必须良好，登高作业必须佩戴安全带。
焊工焊接作业时必须佩戴专用的防护用品，必须注意防火，必须持证上岗。
.电气系统- 5 - / 24施工要素：. 具备完整的施工设计文件，认真审阅施工图，依据图纸认真复核土建图纸预留的电气井道、空洞等的尺寸及位置是否正确。
检查进场材料是否满足设计及施工要求，是否报监理验收同意使用。
检查现场设备是否正常，如发现有安全隐患，应及时整改修复。
相关操作人员必须持证上岗。
．由于本工程是人防工程，用作密闭套管的钢管壁厚不得小于2.5mm，用作密闭措施的钢板厚度应不小于4mm，根据不同部位，不同套管口径选择相应厚度的钢板。
. 管路，桥架、电缆在穿越人防区临空墙、密闭墙、密闭隔墙的时候要加装密闭盒，作密闭措施，具体做法参照图集《防空地下室电气设备安装》。
具体做法：1.暗敷设线管在穿越人防及非人防区的时候具体做法图：（）- 6 - / 24（）（）- 7 - / 24.口部预留穿墙线管做法图：（）（）- 8 - / 24（）桥架穿越人防及非人防区的做法图： .（）桥架穿越平面人防及非人防区时密闭做法图密闭套管数量、大小根据桥架内电缆根数、大小而定- 9 - / 24（）桥架穿越上下结构人防及非人防区的做法图（）穿管电缆防护密闭措施图．人防工程内灯具采用开敞式荧光灯具，配型节能灯管并采用高效节能型电感镇流器。
在临战时加防掉落的网罩。
临战防掉落网罩安装示意图：- 10 - / 24链吊型荧光灯具防掉落措施..吸顶半球型灯具防掉落措施．根据《人民防空工程施工及验收规范》要求人防区内临空墙，外墙，密闭墙，密闭隔墙上所有配电箱、控制箱必须明装，不得嵌入墙体内安装。
．本工程内电气接地保护采用制式，接地与接零绝对分开，接地电阻小于欧姆。
工程内所有金属管道、设备、桥架、金属构件等均作接地保护，接地电阻不大于在室外增设接地装置与预留当电阻达不到设计要求时，同系统中最小接地电阻。
*的接地补偿装置（热镀锌扁铁，共处）焊通。
- 11 - / 24质量保证措施：.桥架，电缆：主控项目：.金属电缆桥架及其支架全长应不少于处与接地()或接零()干线相连接。
.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于个有防松螺帽或防松垫圈的连接固定螺栓。
电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
一般项目：.直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m 设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小弯曲半径见表：电缆最小允许弯曲半径.当设计无要求时，电缆桥架水平安装的支架间距为～3m；垂直安装的支架间距不大于2m；.桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间绝缘的防电化腐蚀措施；．电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时，与管道的最小净距，符合下表规定：与管道的最小净距（）. 敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；.支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
