LED显示屏钢结构选材料及设计方案解析【最新版】

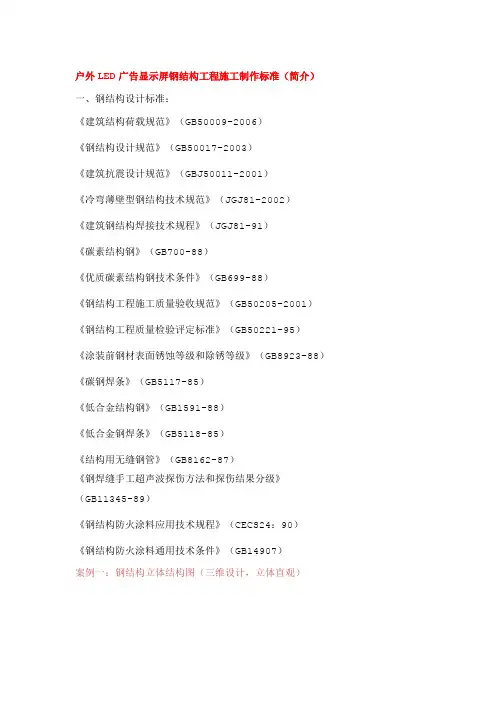

户外LED广告显示屏钢结构工程施工制作标准（简介）一、钢结构设计标准：《建筑结构荷载规范》（GB50009-2006）《钢结构设计规范》（GB50017-2003）《建筑抗震设计规范》（GBJ50011-2001）《冷弯薄壁型钢结构技术规范》（JGJ81-2002）《建筑钢结构焊接技术规程》（JGJ81-91）《碳素结构钢》（GB700-88）《优质碳素结构钢技术条件》（GB699-88）《钢结构工程施工质量验收规范》（GB50205-2001）《钢结构工程质量检验评定标准》（GB50221-95）《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）《碳钢焊条》（GB5117-85）《低合金结构钢》（GB1591-88）《低合金钢焊条》（GB5118-85）《结构用无缝钢管》（GB8162-87）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《钢结构防火涂料应用技术规程》（CECS24：90）《钢结构防火涂料通用技术条件》（GB14907）案例一：钢结构立体结构图（三维设计，立体直观）二. 自然条件及使用荷载1.基本风压：0.55KN/M2.结构荷载：（1）.钢架自重由钢结构计算程序自动导荷。

（2）.恒载：0.6KN/M（3）.活载：0.5KN/M案例二：户外双立柱LED电子显示屏钢结构三. 钢结构材料要求1.钢构件采用Q235B方（扁）通钢管,热扎槽钢。

四. 钢结构的除锈,防腐1.防腐涂料耐久年限应为15年以上。

2.钢构件的除锈,防腐做法:砂除锈Sa 2.5级;红丹底漆两道（100um），醇酸面漆（50um）。

案例三：户外单立柱LED显示屏钢结构图五. 钢结构的制作与安装要求1.所有钢构件的制作由工厂加工,钢结构的制作和安装按钢结构有关规范执行.2.钢结构的放样,号料,切割,矫正,成型,边缘加工,节点加工,制孔,组装均应满足GB50205-2001要求.3.钢构件的切割应根据各节点的几何尺寸切割成带变化剖口的与节点完全吻合的形状.剖口的尺寸应符合节点焊缝的设计要求.4.焊接采用手工电弧焊,三面围焊拐角处必须连续施焊.案例四：挂墙安装户外LED电子显示屏。

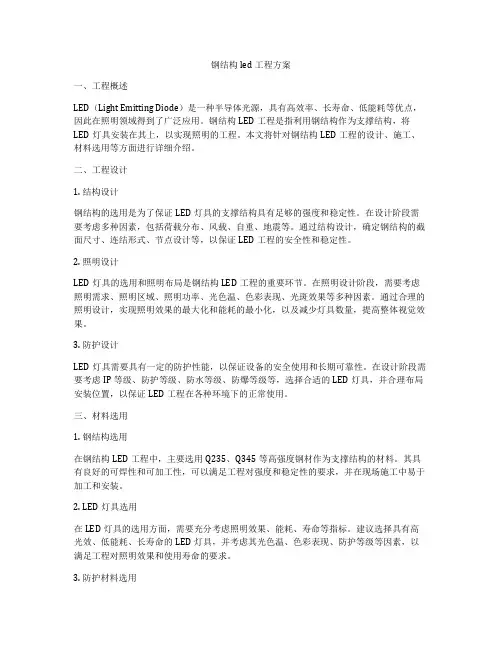

钢结构led工程方案一、工程概述LED（Light Emitting Diode）是一种半导体光源，具有高效率、长寿命、低能耗等优点，因此在照明领域得到了广泛应用。

钢结构LED工程是指利用钢结构作为支撑结构，将LED灯具安装在其上，以实现照明的工程。

本文将针对钢结构LED工程的设计、施工、材料选用等方面进行详细介绍。

二、工程设计1. 结构设计钢结构的选用是为了保证LED灯具的支撑结构具有足够的强度和稳定性。

在设计阶段需要考虑多种因素，包括荷载分布、风载、自重、地震等。

通过结构设计，确定钢结构的截面尺寸、连结形式、节点设计等，以保证LED工程的安全性和稳定性。

2. 照明设计LED灯具的选用和照明布局是钢结构LED工程的重要环节。

在照明设计阶段，需要考虑照明需求、照明区域、照明功率、光色温、色彩表现、光斑效果等多种因素。

通过合理的照明设计，实现照明效果的最大化和能耗的最小化，以及减少灯具数量，提高整体视觉效果。

3. 防护设计LED灯具需要具有一定的防护性能，以保证设备的安全使用和长期可靠性。

在设计阶段需要考虑IP等级、防护等级、防水等级、防爆等级等，选择合适的LED灯具，并合理布局安装位置，以保证LED工程在各种环境下的正常使用。

三、材料选用1. 钢结构选用在钢结构LED工程中，主要选用Q235、Q345等高强度钢材作为支撑结构的材料。

其具有良好的可焊性和可加工性，可以满足工程对强度和稳定性的要求，并在现场施工中易于加工和安装。

2. LED灯具选用在LED灯具的选用方面，需要充分考虑照明效果、能耗、寿命等指标。

建议选择具有高光效、低能耗、长寿命的LED灯具，并考虑其光色温、色彩表现、防护等级等因素，以满足工程对照明效果和使用寿命的要求。

3. 防护材料选用在LED工程中，需要选用具有较高防护等级的材料，以保证LED灯具在恶劣环境下的正常使用。

建议选择具有IP65以上防护等级的材料，以保证LED工程在户外或潮湿环境下的正常使用。

户外立柱led显示屏钢结构基础户外立柱LED显示屏的钢结构搭建方法如下:一、确定安装地点和尺寸首先，需要确定户外立柱LED显示屏的安装地点和尺寸。

根据实际需求，选择一个合适的位置，并测量出显示屏的尺寸和高度。

二、设计钢结构框架根据显示屏的尺寸和高度，设计一个稳固的钢结构框架。

可以考虑使用角钢或型钢制作框架，确保坚固和稳定。

三、制作和装配框架根据设计图纸，将角钢或型钢进行切割和焊接，制作出框架的主体。

将各个部件进行装配，确保连接牢固。

四、安装基础根据显示屏的尺寸和重量，选择一个合适的基础材料，如混凝土或钢筋水泥。

按照设计图纸，挖掘基础坑，并将基础材料浇筑入坑中。

等待基础完全干燥和固化。

五、安装钢结构框架将制作好的钢结构框架放置在基础上，并使用螺栓或焊接将其固定在基础上。

确保框架平整且垂直。

六、安装支撑结构根据设计图纸，制作出支撑结构，并将其安装在钢结构框架上。

确保支撑结构坚固和稳定。

七、连接电源和控制系统将电源线和控制系统线路连接到户外立柱LED显示屏上。

确保连接正确并紧固。

八、安装LED显示屏将LED显示屏放置在钢结构上，并按照制造商提供的安装步骤进行安装。

确保显示屏固定牢固和平整。

九、测试和调试连接电源并进行测试和调试。

确保显示屏正常工作，并检查图像和声音效果。

十、完善细节对钢结构框架进行涂漆或防锈处理，以确保其长久的使用寿命和美观度。

最后，在完成所有安装和调试工作后，对整个户外立柱LED显示屏的钢结构进行检查，确保其稳定牢固，并符合安全标准。

如发现任何问题，及时修复。

这样，户外立柱LED显示屏的钢结构搭建工作就完成了。

LED显示屏钢结构解决方案LED显示屏在室内和室外广告、会议场所等各种场合中得到了广泛应用。

由于其高亮度、高清晰度和广视角等特点，它已成为现代信息传播的重要媒介。

然而，LED显示屏的钢结构设计方案也成为了制约其应用的一个关键问题。

1.结构材料选择钢结构是具有高强度、抗震性能和较长寿命的优质材料，因此在LED显示屏的钢结构设计中可以采用Q235钢材作为主要结构材料。

同时，根据实际需要，可以根据不同的场合选择不同规格和厚度的钢材，以满足结构的设计要求。

2.结构形式设计在设计LED显示屏的钢结构时，主要有单柱、双柱和悬挑式等多种结构形式。

根据LED显示屏的具体尺寸和使用环境，可以选择合适的结构形式。

例如，对于较大尺寸的LED显示屏，可以采用双柱结构或悬挑式结构，以增加结构的稳定性和承重能力。

3.线条设计钢结构的线条设计不仅影响到显示屏整体的美观度，还会对结构的强度和稳定性产生影响。

在设计线条时，需要考虑到结构的刚度和稳定性，避免出现过于复杂或过于细长的线条，以确保结构的整体性能。

4.细节处理在设计LED显示屏的钢结构时，还需要考虑到细节处理，以增加结构的可靠性和安全性。

例如，可以在顶部设置防水设施，以防止雨水渗入结构内部；可以在底部设置固定设施，以增加结构的稳定性和抗震性能。

5.其他考虑因素在LED显示屏钢结构的设计中，还需要考虑到其他因素，如风压、重量和振动等。

可以通过进行结构风洞试验，以评估结构在不同风压条件下的抗风能力；可以通过进行模拟分析，以评估结构在不同负载条件下的稳定性和安全性。

综上所述，LED显示屏钢结构的设计方案需要综合考虑结构材料、结构形式、线条设计、细节处理和其他因素，以确保屏体的安全性、稳定性和可靠性。

在实际设计中，还需要根据具体的应用需求进行优化和调整，以满足用户的需求。

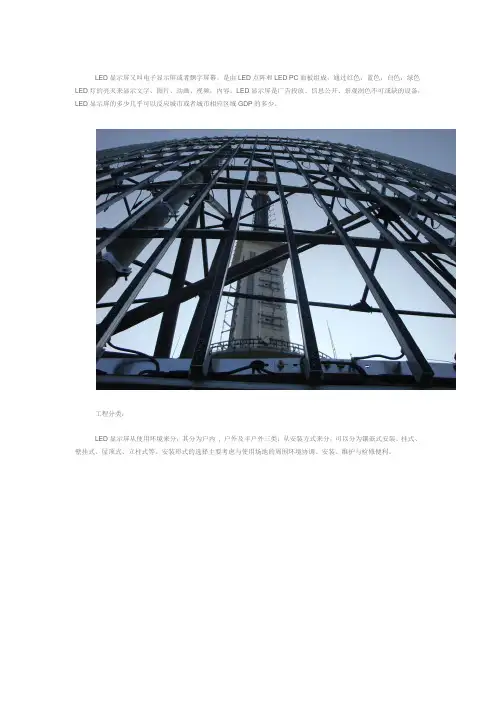

LED显示屏又叫电子显示屏或者飘字屏幕。

是由LED点阵和LED PC面板组成，通过红色，蓝色，白色，绿色LED灯的亮灭来显示文字、图片、动画、视频，内容。

LED显示屏是广告投放、信息公开、景观润色不可或缺的设备，LED显示屏的多少几乎可以反应城市或者城市相应区域GDP的多少。

工程分类：
LED显示屏从使用环境来分，其分为户内, 户外及半户外三类；从安装方式来分，可以分为镶嵌式安装、挂式、壁挂式、屋顶式、立柱式等。

安装形式的选择主要考虑与使用场地的周围环境协调、安装、维护与检修便利。

解决方案：
该型钢结构通常用轻质钢材（比如不锈钢管，小截面的工字钢、热轧H型钢等）制成结构骨架。

LED显示模块固定在骨架的前立面，显示模块与骨架周边间的间隙需要使用铝板、铝塑板等包边材料加以遮盖，包边材料的材质、颜色、光泽度需要与周边环境协调。

如果显示屏的高度超过一定范围（大概2m左右），骨架还要相应增设检修平台、爬梯等永久构件，用于后期的维护和检修。

当显示屏的面积较大时，显示屏的显示模块散发的热量集聚后会形成较高的温度，所以还要配备必要的降温设备。

同时需要结构体周边需要采用保温材料进行包覆（如岩棉夹芯板）。

由于LED显示屏一般都是在老建筑上架设，故一定要注意LED显示屏框体与原建筑的防水处理。

特别提醒的是：一般原建筑设计时没有考虑LED显示屏的荷载，故设计LED显示屏钢结构时一定要提供反力经原设计院结构师计算认可后方可施工。

LED显示屏支架结构分析与设计信息技术的飞速发展，带动了信息传播效率的不断提高。

最近几年，人们对于信息的及时性提出了越发严格的要求，为了满足这一需求，也为了更好地人们精神生活的需求，在许多广场、商场空地前都设置了大型LED显示屏，可以播放新闻和广告，其本身也能够作为城市中的地标性建筑。

本文就LED显示屏支架结构进行了分析，并对其设计进行了研究和讨论。

标签：LED显示屏；支架；结构分析；设计前言伴随着多媒体技术、电力电子技术以及计算机技术等的发展和普及，LED 电子显示屏在我们的生活中越来越常见，尤其是室外大型LED显示屏，将之用于商业展示，不仅具备极佳的广告效应，而且合理的支架结构能够为城市增加一道靓丽的风景。

考虑LED显示屏的大小、视距要求、安全性以及投资地域等的区分，其支架结构各不相同，需要设计人员结合实际情况作出合理选择。

1.LED显示屏支架结构分析1.1落地式支架一般情况下，落地式LED显示屏支架（图1）多设置在大型广场或者十字交叉口，采用的多是空间钢桁架结构，其基础支撑采用的是空间格构柱，以四根或者以上钢柱组合而成，上部显示屏部分选择水平空间多层桁架，这样不仅可以保证支架整体的稳定性和可靠性，还可以设置相应的检修通道，为LED显示屏的检修提供便利。

1.2壁挂式支架最近几年，我国的城市化进程持续加快，城市规模迅速扩大，在寸土寸金的城市中，想要找到满足落地式LED显示屏建设的区域并不容易，而恰恰是在建筑密度大、人流量密集的商业区域，对于LED显示屏的需求也最大。

在这种情况下，从解决上述矛盾冲突的角度，可以选择壁挂式显示屏（图2），通过设置支架的方式，将LED显示屏安装在高层建筑的适当高度，从而减少对于地面空间的占用。

根据实际条安装条件和安装高度，可以将设置在建筑上的LED显示屏支架分为壁挂式支架和楼顶式支架，其中的壁挂式支架通常会选择单层钢结构，在内部预留检修通道[1]。

1.3楼顶式支架在实际应用中，壁挂式支架虽然保证了LED显示屏的安装，也消除了其对于地面有限空间的占用，但是同样存在着一些缺陷和问题，最为关键的一点，LED显示屏本身巨大的体积会占据建筑外立面的绝大部分，从而对建筑内部自然采光造成影响，导致了建筑能耗的增加，因此多被安装在大型商业建筑上。

室内电子屏钢架施工方案1. 引言室内电子屏的应用越来越广泛，在商场、超市、展览等场所都能见到它们的身影。

然而，室内电子屏的稳固安装对于展示效果和观看体验至关重要。

本文将为您介绍室内电子屏钢架施工方案，包括材料准备、测量和定位、安装流程等内容。

2. 材料准备在进行室内电子屏钢架施工前，我们需要准备以下材料：•钢架材料：选择高强度、耐腐蚀的钢材，并按照具体要求切割和加工成符合尺寸的构件；•螺栓和螺母：用于固定钢架构件和电子屏；•手动工具：如电钻、螺丝刀、扳手等，用于安装和调整。

3. 测量和定位在安装室内电子屏钢架之前，需要进行准确的测量和定位，以确保钢架的位置正确。

以下是具体步骤：1.使用测量工具（如卷尺）测量墙壁的高度、宽度和深度，记录下来；2.根据要安装的电子屏的尺寸，计算出钢架的尺寸，并标记在墙壁上；3.使用水平尺或水平仪，在墙壁上标记出水平线和垂直线，作为钢架安装的参考线。

4. 安装流程4.1 固定钢架构件1.根据标记线，使用电钻钻孔，并使用锤子将螺栓插入孔内；2.在螺栓上加装螺母，使用扳手将螺母固定在墙壁上；3.重复以上步骤，固定钢架的其他构件，在需要的位置设置支撑点。

4.2 安装电子屏1.将电子屏放置在预留的位置上，与钢架的支撑点对齐；2.使用螺丝刀将螺栓穿过电子屏的安装孔，并用螺母固定住；3.检查电子屏的安装是否牢固，如有松动，及时调整。

5. 安全注意事项在进行室内电子屏钢架施工时，务必注意以下安全事项：1.工作时佩戴好防护手套和护目镜，以免受伤；2.准确测量和标记，避免安装位置出错；3.使用合适的工具，并正确使用，以避免事故发生；4.在安装过程中，注意保持钢架和电子屏的平稳，避免倾斜和松动。

6. 总结通过本文的介绍，我们了解到室内电子屏钢架施工的流程和注意事项。

在进行安装之前，我们需要准备好合适的材料，并进行准确的测量和定位。

在安装过程中，要注意安全事项，确保钢架和电子屏的稳固和牢固。

显示屏钢结构施工方案1. 引言在现代社会，显示屏已经成为了人们生活中不可或缺的一部分。

无论是在户外广告、商场展示、电视墙、会议室还是舞台背景等方面，显示屏都发挥着重要的作用。

而要保证显示屏的稳定性和安全性，正确的钢结构施工方案是十分关键的。

本文将针对显示屏钢结构施工方案进行详细说明，包括施工前的准备工作、材料选择、施工过程的注意事项以及施工后的维护等方面。

2. 施工前准备2.1 定位测量在开始施工之前，首先需要对显示屏的位置进行准确定位测量。

通过使用测量仪器来确定显示屏的安装位置和倾斜度，以保证安装的准确性。

2.2 设计图纸审核根据显示屏的参数和需求，制定详细的设计图纸。

在施工前，需要对设计图纸进行仔细审核，确保符合代码要求和施工规范。

2.3 施工团队组织确定施工团队的人员构成和责任分工，确保团队成员具备相关经验和技能。

同时，提供必要的安全培训和装备，保证工作的安全性和高效性。

3. 材料选择3.1 钢材选择钢结构是显示屏施工中最常用的材料之一。

在选择钢材时，需要考虑材料的强度、稳定性和耐腐蚀性。

常见的钢材有碳钢、不锈钢和镀锌钢等，根据具体要求选择合适的钢材。

3.2 连接件选择连接件对于整个钢结构的稳定性起着至关重要的作用。

选择高质量的连接件，如螺栓和螺母，以确保连接点的可靠性。

同时，要根据实际情况选择合适的连接方式，如焊接、螺栓连接或搭接等。

4. 施工过程注意事项4.1 安全措施在施工过程中，安全是首要考虑的因素。

施工人员必须配备个人防护装备，如安全帽、防护眼镜和防滑鞋等，并遵守相关安全操作规程。

4.2 细节把控在钢结构组装过程中，需要细心把握每一个细节。

确保钢材的质量和连接件的可靠性，避免出现漏洞。

同时，要注意施工顺序和步骤，保证施工的连贯性和安全性。

4.3 钢结构质量检测在完成钢结构的组装后，进行质量检测是必不可少的。

使用合适的仪器和设备，检测结构的稳定性和承载能力，确保显示屏的安全性。

5. 施工后的维护5.1 定期检查显示屏钢结构在长时间使用后，可能会受到环境和外力的影响，导致松动或损坏。

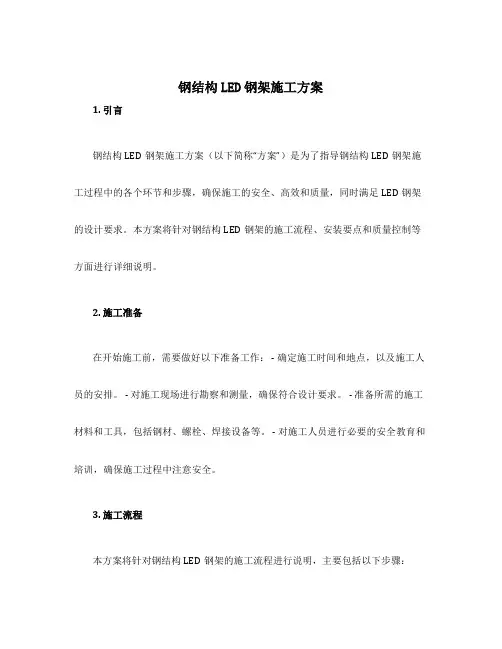

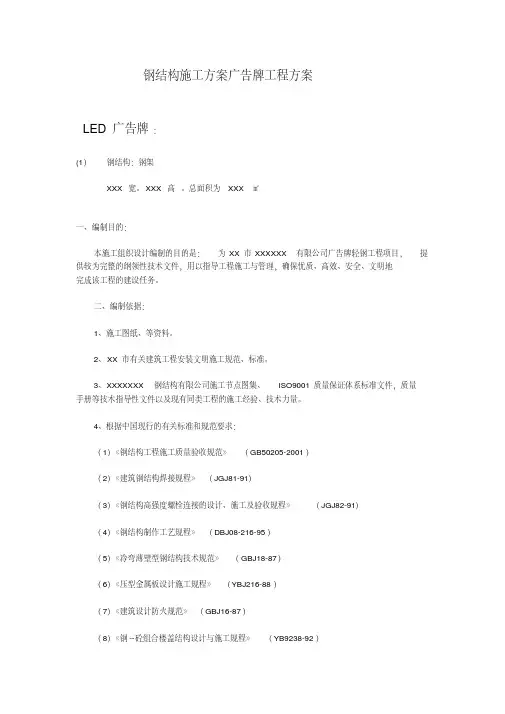

钢结构LED钢架施工方案1. 引言钢结构LED钢架施工方案（以下简称“方案”）是为了指导钢结构LED钢架施工过程中的各个环节和步骤，确保施工的安全、高效和质量，同时满足LED钢架的设计要求。

本方案将针对钢结构LED钢架的施工流程、安装要点和质量控制等方面进行详细说明。

2. 施工准备在开始施工前，需要做好以下准备工作： - 确定施工时间和地点，以及施工人员的安排。

- 对施工现场进行勘察和测量，确保符合设计要求。

- 准备所需的施工材料和工具，包括钢材、螺栓、焊接设备等。

- 对施工人员进行必要的安全教育和培训，确保施工过程中注意安全。

3. 施工流程本方案将针对钢结构LED钢架的施工流程进行说明，主要包括以下步骤：3.1 钢结构制造•准备所需的钢材，并按照设计要求进行切割和加工。

•对钢材进行除锈处理，以提高其表面的粗糙度，便于涂装和焊接。

•对钢材进行预装配，确保各个部件的准确度和配合度。

3.2 钢结构组装•将预装配好的钢结构部件运输到施工现场，并进行装配。

•使用螺栓和焊接等方式，将钢结构的各个部件连接起来。

•检查钢结构的水平度和垂直度，调整并固定，确保结构的稳定性和准确度。

3.3 涂装•对已经组装好的钢结构进行涂装，以提高其耐久性和美观性。

•首先对钢结构进行表面处理，包括除锈和除尘等工作。

•然后进行底漆涂装和面漆涂装，确保涂层的附着力和均匀度。

3.4 安装LED灯具•根据设计要求，对钢结构进行灯具的布置和安装。

•确保LED灯具的电气连接正确并可靠，避免电气故障和短路的发生。

•进行灯具的调试和测试，确保其正常工作和光照效果。

4. 安全措施在钢结构LED钢架施工过程中，需要注意以下安全措施： - 确保施工现场的安全，摆放清晰的安全标志，设立警示线和防护栏杆。

- 使用合适的个人防护装备，如安全帽、安全鞋、防护眼镜等。

- 遵循焊接作业的相关安全规范和操作规程，防止发生火灾和爆炸事故。

- 定期检查和维护施工设备和工具，确保其安全可靠性。
