联合排水试验概述

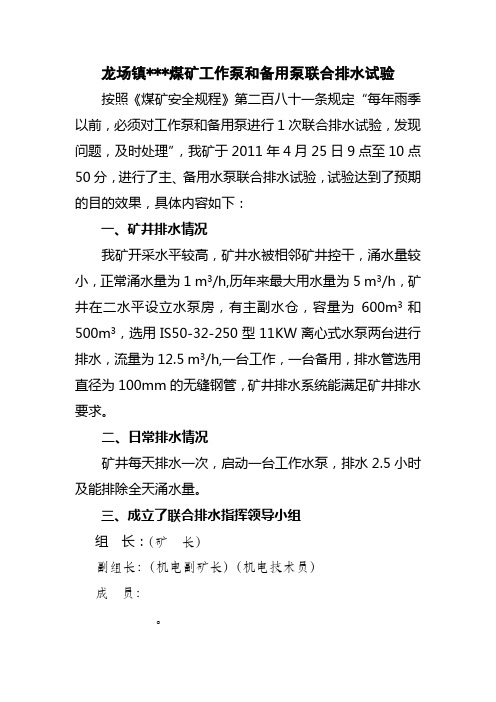

龙场镇***煤矿工作泵和备用泵联合排水试验
按照《煤矿安全规程》第二百八十一条规定“每年雨季以前，必须对工作泵和备用泵进行1次联合排水试验，发现问题，及时处理”，我矿于2011年4月25日9点至10点50分，进行了主、备用水泵联合排水试验，试验达到了预期的目的效果，具体内容如下：
一、矿井排水情况
我矿开采水平较高，矿井水被相邻矿井控干，涌水量较小，正常涌水量为1 m3/h,历年来最大用水量为5 m3/h，矿井在二水平设立水泵房，有主副水仓，容量为600m3和500m3，选用IS50-32-250型11KW离心式水泵两台进行排水，流量为12.5 m3/h,一台工作，一台备用，排水管选用直径为100mm 的无缝钢管，矿井排水系统能满足矿井排水要求。

二、日常排水情况
矿井每天排水一次，启动一台工作水泵，排水2.5小时及能排除全天涌水量。

三、成立了联合排水指挥领导小组
组长：（矿长）
副组长：（机电副矿长）（机电技术员）
成员：。

领导小组主要负责联合排水试验的全部工作，领导小
组下设指挥部在矿安全办公室，负责联合排水试验的具体业务工作。

四、在联合排水试验之前，领导小组对排水泵、水管、闸阀、排水用的设备和输电线路进行了全面的检查和维护，都完好能正常使用。

五、联合排水试验的操作和结果
1、水仓积水量为300m3。

2、9：10分，打开水管闸阀，9：15分，崔茂良，何树荣分别启动了两台水泵。

3、10：45分水仓水排干。

4、本次排水取得了圆满成功。

5、联合排水量达到了20 m3/h，达到了预期18 m3/h的排水能力，各处设备都能正常运行。

宣威市龙场镇***煤矿
二0一0年四月二十五日。

矿井主排水系统联合排水试验方案根据《煤矿安全规程》第三百一十四条：“水泵、水管、闸阀、排水用的配电设备和输电线路，必须经常检查和维护。

在每年雨季以前，必须全面检修1次，并对全部工作水泵和备用水泵进行1次联合排水试验，发现问题，及时处理。

”的规定。

我矿决定进行一次主排水系统联合排水试验。

一、概述1、试验目的：通过试验，验证排水系统是否满足《煤矿安全规程》第311条、第314条的规定要求。

2、甘肃新周煤业有限责任公司矿井主排水系统概况：（1）甘肃新周煤业有限责任公司矿井采用二级排水，一级排水在+1060水平设有主排水泵房，现装有三台MD155-67×4型多级离心泵，正常情况下一台工作、一台备用、一台检修，矿井排水高度为202m，甲、乙水仓总容积为1200m3，沿副井敷设2趟Φ159排水管路400m至地面。

（2）二级排水由+700水平（安装三台主排水泵，选用DM155-67×8型水泵，扬程536m，水泵流量155 m³/h）排至+1060水平水仓。

矿井排水高度为360m，甲、乙水仓总容积为1200m3，沿轨道下山敷设2趟Φ159排水管路1100m至+1060水平水仓。

（3）一级泵房供电系统：由+1060中央变电所1#、2#两台移动变电站给三台水泵供电，水泵启动装置采用QJR-400/660型矿用隔爆兼本质安全型真空交流软启动器。

主排水系统有：密闭门、配水闸门、引水装置，有短路保护、欠压保护等，电机保护齐全。

（4）二级泵房供电系统：由+823采区变电所C4#、C7#两台高压开关给三台水泵供电，水泵引水启动装置采用QJGZ-200/6型矿用隔爆型启动开关。

主排水系统有：密闭门、配水闸门、引水装置，有短路保护、欠压保护等，电机保护齐全。

二、联合试运转的目的1.检测主排水水泵、备用水泵与检修水泵，正常运转时的排水能力是否满足要求。

2.检测供电电网能否满足最大涌水时排水的负荷需求。

主排水泵联合试运转报告根据煤矿安全规程规定，每年雨季前必须做一次工作水泵. 备用水泵试运转试验，为了保证矿井主排水系统能够满足雨季最大涌水排水量，组织对井下主排水泵及泵房供电系统进行了全面检查，并与2014年3月20日13时20分对井下主排水泵进行了联合排水试验。

一.试验时间：2014年3月20 日9点--13点10分。

二.试验地点；井下中央泵房。

三.参加联合试运转人员；机电矿长；张思连机电队长；李松司泵工；郭正明电钳工；唐华龙晓四.排水系统基本情况1.矿水涌水量矿井正常涌水量；50m3/H矿井最大涌水量；95m3/H矿井实际涌水量；15m3/H2.水仓容积；1056m33.供电设备及电缆（1）供电系统；1. 2 号水泵（D125-25x9)供电电压660v,使用开关为QBZ-200真空电磁启动器2台，供电电源分别来自地面变电所低压1.2母线段，3号水泵（D125-25x9),供电电压660v，使用开关QBZ-200真空电磁启动器1台，电源分取自地面变电所低压1母线段。

（2）供电电缆；1 。

2号水泵使用MY-0.38/0.66 3x50+1x25 20米3号水泵使用MY-0.38/0.66 3x50+1x25 20米4水泵技术特征表；水泵编号水泵型号额定排水量额定扬程（m)电机型号电机功率KW电压(V)生产日期生产厂家1# D125-25X9 108 193.5 YB2-280M-290 660上海上力防爆电机有限公司2#3#5.水管技术特征排水管编号管径（mm)排水高度排水距离铺设角度铺设方式1#100 188 480 22 沿副井铺设2#3# 主井6.水泵运转时所测数据表投入运行水泵编号启动时间停止时间运行电压V运行电流A压力MP排水量M3 记录人1# 9：00 9：30660 96 1.88 50李松2# 9：40 10：103# 10：40 11：10 96 1.88 501#. 2# 11：20 11：50 96961.88 1001# 2# 3# 13：00 13：10 9696961.881.881.8850备注排水量以地面污水池容量计算所得。

贵州马幺坡矿业有限公司平坝县乐平乡石旮旯煤矿联合排水试验报告试验单位：石旮旯煤矿试验地点：+1300m中央水泵房试验日期：2019年5月29日试验周期：一年安全技术措施审签页目录一、组织机构 (4)二、联合排水试验时间 (4)三、联合排水试验地点、路线、设备情况 (4)四、联合排水试验准备工作 (5)五、联合排水试验经过 (5)六、试验结果 (5)七、试验结论 (6)八、存在问题解决办法 (6)石旮旯煤矿联合排水试验报告根据《煤矿安全规程》第314条中“水泵、水管、闸阀、配电设备和线路,必须经常检查和维护。

在每年雨季之前,必须全面检修１次,并对全部工作水泵和备用水泵进行１次联合排水试验,提交联合排水试验报告。

”的规定，和5月21日～22日省安监局林东监察分局检查情况，结合我矿实际情况，由机电部门牵头，组织机电、安全、生产等相关人员在6月前实事求是进行一次矿井联合排水试验，现就矿井联合排水试验的情况报告如下：一、组织机构为确保本次联合排水试验圆满成功，根据联合排水试验工作需要，经矿安全生产部门共同研究，特成立矿井联合排水试验领导小组，领导小组全面负责本次联合排水试验工作。

组长：杨勇（机电矿长）副组长：王光海（总工程师）宁速东（机电副总）成员：余德海谢兰平李申洋王建华指挥部设在矿调度室，统一指挥联合排水试验工作。

二、联合排水试验时间：2019年5月29日上午8:30～10:00三、联合排水试验地点、路线、设备情况联合排水试验地点设在主水泵房，排水路线由水泵房水仓通过排水管路排放到主井地面污水处理厂，为一级排水，排水管路两路，φ159×4.5mm、φ159×4.5mm的无缝钢管。

主水仓容积240m³，副水仓容积180m³。

安装4台水泵，1台工作，1台备用，2台检修，其中3台D25-30×3型,功率15kw，流量25m³/h，扬程90m,选1台作为主排水泵，另外2台作为检修水泵，新增设的1台功率55kw，DF85-45×3型，流量85m³/h，扬程135m的作为备用，三泵流量共计160m³/h。

贞丰县挽澜乡岔河联营煤矿联合排水试验报告矿长：总工程师：机电矿长：编制：赵必卿2016年4月23日目录第一章：水文概况第二章：开采现状与涌水因数分析第三章：雨季前后矿井涌水量第四章：排水试验第一节排水试验准备工作第二节试验目的与能力校核第三节排水安全措施第四节排水试验检验内容第一章水文概况一、气候条件矿区属亚热带高原型气候，气候垂直分带明显。

年均气温14°C，最高气温33°C，极端最低气温-3.3°C。

最热为6-7月，月均气温17.2°C；最冷为1月，月均气温2.1°C。

年最大降雨量达1150.2mm；年最少降雨量仅554.8mm；5-8月为丰水期，占年降雨量的80％以上。

二、主要河流工作区内水系不发育，无大的地表水体存在，雨季有一定的溪沟，其余季节处于干枯状态。

以矿区北侧路郎洼地为最低侵蚀基准面，海拔高程为970.3米。

而开采煤层最低标高为922米，低于当地最低侵蚀基准面，煤矿开采后期，地表水补给地下水，将增加煤矿矿坑涌水量。

三、矿井冲水因数a大气降水：大气降水为区内主要冲水源、大气降水多沿基岩风化裂隙渗入矿井，直接接受大气降水补给，其充水强度与季节和降水强度、持续时间关系密切；地表水在雨季暴涨暴落。

b老窑积水；矿区煤层浅部均有老窑采煤，所以矿井开采时要加强老窑探放水工作。

第二章开采现状与涌水因数分析本矿现开采二采区942水平，采掘工作面布置有10208回采工作面、主皮带运输巷、集中回风巷及10215备用采面等。

涌水主要来源为老窑及地表约为11.9m³/h.共计15.8m³/h.其涌水渠道受采动产生的裂隙影响。

矿井正常涌水量为15m³/h，雨季时最大涌水量30m³/h.第三章矿井排水设施及设备井底水仓设在副井底，主水仓容量为1080m³，副水仓容量为720m³，总计达1800m³，符合《安全规程》第二百八十条，即“主要水仓的有效容量能容纳8h的正常涌水量”。

主排水系统联合排水试验概述一、水仓容积1#井水仓容积为900 m3，2#井水仓容积800 m3 。

二、供电线路1#、2#井主排水泵高压10KV为双回路供电，低压供电电压为1140V，移动变电站容量均满足要求。

三、排水管路1#井为2路￠159无缝钢管，铺设长度350米，地面垂高131米；2#井为2路￠159无缝钢管，长度920米，地面垂高185米。

四、水泵能力1、1#井主排水泵房有4台水泵，为一用、两备、一检修。

水泵型号：1#、4#水泵为MD155-30*8，扬程为240米，额定流量为155m ³∕h，电机功率为185KW，额定转速为1480r∕min；2#、3#水泵为MD155-67*5，扬程为335米，流量为155m³∕h ，电机功率为220KW，额定转速为2973r∕min 。

1#井正常涌水量60 m3/h，2#井正常涌水量40 m3/h，即矿井正常用水量为100 m3/h，工作水泵实际流量：149 m3/h ，20小时排量Q1=2980 m3，矿井24小时正常涌水量Q2=2400 m3，Q1＞Q2，1#主排水泵能在20小时内排出矿井24小时正常涌水量。

1#泵房1台工作泵与一台备用泵排水能力：298 m3/h, 20小时排量Q1=5960m3，矿井24小时最大涌水量Q2=3600m3，Q1＞Q2，1#泵房工作泵与备用泵能在20小时内排出矿井24小时最大涌水量。

2、2#井主排水泵房有3台水泵，为一用、一备、一检修。

水泵型号：MD155-67*6，流量：155m³∕h，扬程：402米，电机功率：280KW，额定转速：2980r∕min. 2#泵房工作泵能力：132m3/h ，20小时排量Q1=2640 m3，矿井24小时涌水量Q2=2400 m3，Q1＞Q2，2#泵房工作泵能在20小时内排出矿井24小时正常涌水量。

2#泵房工作泵与备用泵排水能力：264 m3/h，20小时排量Q1=5280 m3，矿井24小时最大涌水量Q2=3600m3，Q1＞Q2，2#井工作泵与备用泵能在20小时内排出矿井24小时最大涌水量。

玉龙煤业有限公司矿井联合防排水试验报告玉龙煤业有限公司2012年4月20日玉龙煤业有限公司矿井联合防排水试验报告煤矿在采掘生产过程中、最容易出现涌水，为了保证矿井安全生产，不致使涌水淹没矿井，需要及时把水排到地面。

根据《煤矿安全规程》、《煤矿防治水规定》每年必须对生产矿井的井下所有排水泵要进行一次联合防排水性能测试，以获得主排水泵的实际运行工况和实际运转性能参数。

由此鉴定主排水设备是否达到设计要求和技术指标：主排水设备的容量配备是否合理，是否满足矿井在20h内能排清24h的矿井涌水量。

水泵的检修质量是否达到检修要求，为准确掌握排水设备的技术管理提供有力的依据。

2012年玉龙煤业为了检验本矿井主排水设备的总排水能力，在雨季前对全矿井下所有工作水泵进行一次联合防排水试验测试，以便能发现并及时处理排水系统中存在的问题，保证矿井在生产时不受水害威胁。

提高矿井抗灾能力。

第一章水文概况一、水文地质简述玉龙煤矿位于大同煤田口泉沟南岩溶水文地质区的补给－径流区，地貌属黄土丘陵区山间洼地，东部和西北部为黄土丘陵，中间呈带状山间洼地，地势较为平坦。

井田内无常年性河流，各大小沟谷，平时干枯无水，仅雨季有洪峰通过，其中较大沟谷为西部大沙沟，雨季洪水汇集于沟中，由南向北流出井田，然后向西北流入元子河，工业场地位于井田东部，周边地表无不良工程地质现象，且不受洪水危害。

二、水系及主要河流矿区内无主要河流、湖泊，池塘、水库、只有元子河平时河流无水，只有7一9月雨季时才有水。

三、矿井充水因素矿井充水主要有第四系孔隙水充水、煤系砂岩裂隙水充水、断层充水、采空区积水充水、大气降水和地表水充水1、大气降水和地表水充水大气降水为区域内主要充水源，大气降水多沿基岩风化裂隙渗入矿井，直接接受大气降水补给，其充水强度与雨季和降水强度、持续时间关系密切：地表水在雨季暴涨暴落。

2、第四系孔隙水充水第四系孔隙水可以接受大气降水直接补给，补给条件比较好，局部富水性较强，煤层开采形成冒落带、导水裂隙带之后，上更新统孔隙水可通过“三带”直接进入矿井，其充水方式以淋水、涌水为主，局部可能形成顶板突水。

徐矿集团铁煤能源有限公司昊源煤矿水泵联合排水实验报告一、实验时间：2012年4月12日10：00——13：00二、实验地点：井下+600水平中央泵房三、实验步骤：（1）、两趟管路同时打开，启动1、2号水泵实验。

（2）、两趟管路同时打开，启动2、3号水泵实验。

（3）、两趟管路同时打开，启动1、3号水泵实验。

（4）、启动时观察水泵水泵工作状况、压力、工作电流、水管及水管出水情况并记录数据。

五、排水系统概况：1、水泵型号：250D-600×5 3台排水量：450m3/h2、电机型号：JS158-4 3台功率：680KW3、水管直径：Φ273mm 2路4、安全设施：（1）、水泵：有工作、备用和检修的水泵。

工作水泵能在20h 内排出矿井24h的正常涌水量，工作和备用水泵能在20h内排出矿井24h的最大涌水量，备用水泵的能力同工作水泵能力一样，型号、排水量一致。

（2）、水管：有工作和备用的水管，工作水管能配合工作水泵在20h内排出矿井24h的正常涌水量。

工作和备用水管的能配合工作和备用水泵在20h内排出矿井24h的最大涌水量。

（3）、配电设备：安装在临近的中央变电所内，同工作、备用以及检修水泵相适应，并能够同时开动工作和备用水泵。

（4）、泵房至有2个出口，一个出口用斜巷通到井筒，高出泵房底板7m以上；另一个出口通到井底车场，在此出口通路内，设置有易于关闭的既能防水又能防火的密闭门。

（5）、泵房和水仓的连接通道，设置可靠的控制闸门。

（6）、水仓有主仓和副仓，当一个水仓清理时，另一个水仓能正常使用，主水仓的有效容量应能容纳8h的正常涌水量，水仓进口处设置有箅子及沉淀池（7）、水仓、沉淀池和水沟中的淤泥，在雨季前全部清理完毕。

（8）、水泵安装有压力表、真空表、逆止阀、配水阀，吸水井内设有水位标尺、水位传感器，设备及其转动部位、水仓口、吸水井上口安装有护栏，变电所内安装有电话，悬挂有排水系统图、供电系统图。

山西通洲集团安神煤业有限公司联合排水试验报告安神煤业有限公司联合排水试验报告一、概述井下中央水泵房现有水泵三台，型号为DF85-45×5两台，功率为90KW，流量为85m3/h,D46-30×9一台，流量为46 m3/h，功率为55KW，分别能满足排水扬程。

采用两趟φ108无缝钢管作为主排水管路，井下水源分别为地表水渗漏、老空积水、生产水和顶板裂隙渗水。

井下排水地点有13处，都集中汇入主水仓，由主水仓排出地面。

二、试验时间：2012年3月12日8点班三、人员安排：总指挥:张晋斌施工负责人：阴永清安全负责人：赵庆刚技术负责人：李艮元另配：机、电工各4人四、试验步骤1、联合试运转前准备工作：1.1机工、电工分别认真检查各排水设备、设施及供电系统，确保正常运行。

1.2联合运转前先将各排水点积水拍完，待各水仓积水4小时后开始联合试运转。

1.3将各台水泵依次进行试验，两小时内将各地点积水排入主水仓。

2、进行联合试运转2.1在进行联合试验时，必须保证双回路供电的可靠性2.2所有试验人员必须听从现场负责人的统一指挥。

2.3主水泵司机按照操作规程进行操作。

2.4主水仓电话必须保持与调度室畅通。

2.5联合试运转情况说明见表。

从试验数据得出:我矿实际涌水量为23m3/h，24小时涌水量为552 m3，主水泵与备用水泵联合排水能力为131 m3/h,24小时排水能力为3144 m3，完全能满足井下正常涌水时的排水能力。

从经验得出，我矿最大涌水为季节性地表渗水，最大涌水量为21 m3/h，在雨季井下需排水总量为43 m3/h，两台水泵能满足矿井最大涌水量排水能力。

经联合试运转，我矿双回路电源可靠，各排水设备完好，仪器仪表显示正常，排水管路无跑冒滴漏现象。

综上所述，各项数据指标均符合《煤矿安全规程》的要求，此次联合试验成功。

使用维护说明书名称：带式输送机型号：TD-75大同市金属结构厂2009年08月目录一、概述二、用途三、主要技术参数四、工作原理及结构概述五、安装、调整试运转六、使用与操作中注意的问题七、安全操作、定期检查与保养维护八、润滑九、警示一、概述DTL系列煤矿井下用固定落地式带式输送机采用原DTⅡ型皮带机结构，参数合理，结构先进，完全能够适应井下运输的需要，在各大矿井已广泛使用，并执行行业标准MT820-2006。

织金县城关镇七公里煤矿联合排水试验报告二0一一年二月二十一日联合排水试验报告一、水文地质1、矿井水文地质类型及变化规律矿区地貌属剥蚀低中山山地地貌，地势北部高南部低。

矿区内最高点位于矿区北部的山顶，海拔高程1805.5m，最低点位于矿区南部的河流，海拔高程1390m，最大相对高差415.5m。

地面多被第四系（Q）残坡积物覆盖, 矿区中部地貌上多呈陡崖。

矿区南部的河流为山区雨源型河流，最低海拔高程1390m，为矿区内最低侵蚀基准面。

矿区内无大的地表水系，冒落带导水裂隙是矿井生产充水的主要通道，大气降水是主要的补给来源。

矿区水文地质条件简单，属裂隙充水矿床。

2、断层、裂隙、陷落柱等构造的导水性矿山位于阿弓向斜南东翼，区域构造主体为呈北东向展布的阿弓向斜，其形态完整、宽缓，两翼基本对称。

本矿区内为单斜构造，断裂、褶曲不发育，矿区内地层主体倾向北西，倾角较缓，5—7°，矿山地质构造简单，构造富水性较弱。

由于龙潭组岩性主要为泥岩、粘土岩、粉砂岩夹灰岩、煤层，含水性差，为相对隔水层，所以矿坑中涌水量不大，推算矿井正常涌水量20m3/h，最大涌水量60m3/h。

矿井矿界和采空区都按规定留设防水保护煤柱。

矿区范围无大的河流湖泊，与临近矿井矿界清晰，双方都无越界开采行为。

本矿井涌水主要来源于大气降水通过裸露岩石，第四系渗透补给，雨季矿井涌水量有所增加。

二、井下排水1、排水方式：矿井排水采用一级排水方式，主泵房布置在一采区下山+1400m 水平底部，水仓总容积为540m3，其中主水仓为300 m3，副水仓为240 m3。

2、井下排水设备的配置主泵房选用三台MD46-30×6型(2950rpm)多级泵，流量75m3/h，扬程150m，配套电机功率110KW，一台使用，一台备用，一台检修。

三、联合排水试验的前期准备为使联合排水试验工作顺利有序开展，矿于2月15日召开矿长安全办公会议，成立了联合排水试验领导小组，对试验的前期各项准备工作进行计划布置，并以文件的形式下发各职能科室和区队，在领导小组领导下，机电科和各班组的各项工作紧张有序地开展，经过近几天的积极准备，于2月19日早班生产副矿长赵典快组织有关单位负责人对试验前期各项准备工作进行最后一次认真专项排查，通过检查确认2月16日矿文件所规定的所有排水设备、供电设备和配备设施，都已通过全面彻底地检查、维修和保养。
