工程竣工验收资料档案装订组卷顺序

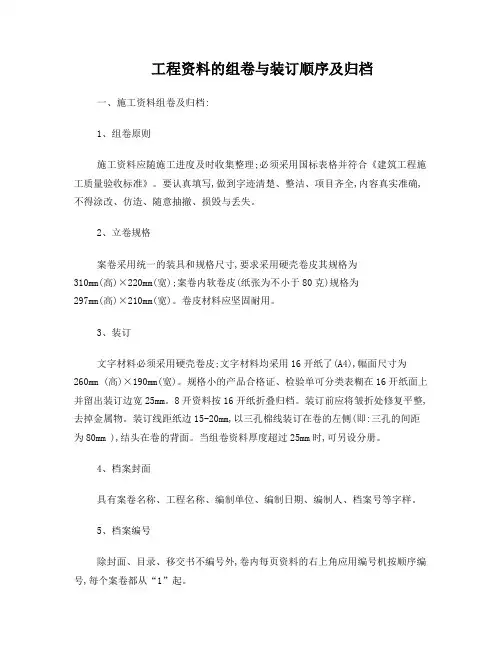

工程资料的组卷与装订顺序及归档一、施工资料组卷及归档:1、组卷原则施工资料应随施工进度及时收集整理;必须采用国标表格并符合《建筑工程施工质量验收标准》。

要认真填写,做到字迹清楚、整洁、项目齐全,内容真实准确,不得涂改、仿造、随意抽撤、损毁与丢失。

2、立卷规格案卷采用统一的装具和规格尺寸,要求采用硬壳卷皮其规格为310mm(高)×220mm(宽);案卷内软卷皮(纸张为不小于80克)规格为297mm(高)×210mm(宽)。

卷皮材料应坚固耐用。

3、装订文字材料必须采用硬壳卷皮;文字材料均采用16开纸了(A4),幅面尺寸为260mm (高)×190mm(宽)。

规格小的产品合格证、检验单可分类表糊在16开纸面上并留出装订边宽25mm。

8开资料按16开纸折叠归档。

装订前应将皱折处修复平整,去掉金属物。

装订线距纸边15-20mm,以三孔棉线装订在卷的左侧(即:三孔的间距为80mm ),结头在卷的背面。

当组卷资料厚度超过25mm时,可另设分册。

4、档案封面具有案卷名称、工程名称、编制单位、编制日期、编制人、档案号等字样。

5、档案编号除封面、目录、移交书不编号外,卷内每页资料的右上角应用编号机按顺序编号,每个案卷都从“1”起。

二、建设工程施工资料装订顺序:1、卷内归档顺序1为保证内业资料的完整、分类有序,卷内内容应按建设机构文件资料形成的时间先后顺序,分专业排序、组卷。

每卷中每项装订顺序按下列顺序组卷:①建筑工程;②建筑给水、排水及采暖工程;③建筑电气工程;④智能建筑工程;⑤通风与空调工程;⑥电梯工程;⑦室外建筑环境与室外安装工程;2、施工阶段归档资料组卷与分类内容第一卷竣工验收、合同管理及进度控制资料竣工验收:(附监理公司竣工报验单)①竣工验收证书②竣工报告③工程移交证书④工程交接证明合同管理资料:①建设单位的投资计划及文件等;a、建设单位的投资计划b、施工合同c、施工单位资质证书(复印件)d、施工单位五大员资质证书(复印件)、e、特殊工种人员上岗证(电工、焊工、起重工、吊车司机)(复印件)②勘察设计文件;③分包单位资格;(附监理公司报审表)④设计交底与图纸会审纪要;⑤施工组织设计(方案);(附监理公司报审表和审批表)⑥工程变更资料;⑦索赔文件资料;⑧工程开工/复工报告;(附监理公司报审表)⑨进场设备计划;(附监理公司报审表)⑩工程进度计划;(附监理公司报审表)第二卷质量控制资料①测量核验资料;(附监理公司报审表)a、工程定位依据b、施工测量方案,专职(责)测量技术人员职称证书和测量仪器设备的检测证明(复印件)c、工程定位抄测记录②工程材料、构配件、设备的质量证明文件;(附监理公司报审表)a、二次检验见证取样单b、二次化验单c、在《试验单粘贴处》表中,承包单位项目技术负责人必须签属使用意见并签章报审表填写内容说明:a、数量清单(名称、产地、厂家、规格、型号、进场数量,出厂日期等)b、质量证明文件:出厂合格证、质量证明书、检测报告,对水泥、钢材等主要建筑材料和有规定要求的材料质量证明文件应当是原件,对允许有抄件的质量证明文件,应当注明原件存放单位(公章)、经手人、进货批量和使用部位,对工程采用的新型材料,应提供技术监督部门的鉴定报告,检测部门的检测报告,对进口材料、构配件、设备,应提供进口商检的证明文件有。

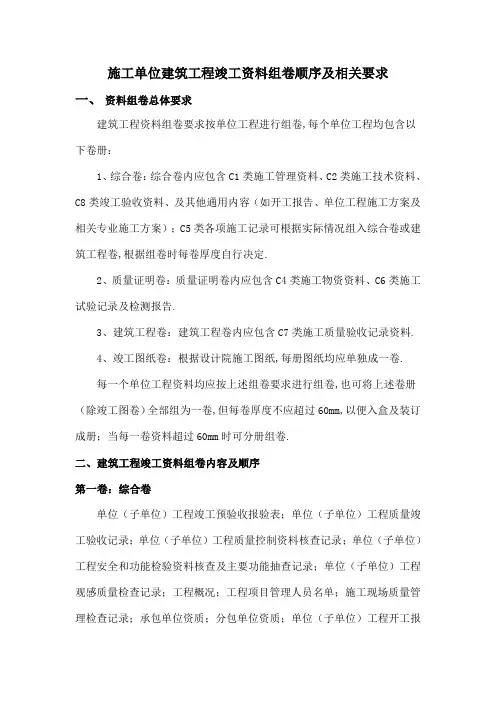

施工单位建筑工程竣工资料组卷顺序及相关要求一、资料组卷总体要求建筑工程资料组卷要求按单位工程进行组卷,每个单位工程均包含以下卷册：1、综合卷：综合卷内应包含C1类施工管理资料、C2类施工技术资料、C8类竣工验收资料、及其他通用内容（如开工报告、单位工程施工方案及相关专业施工方案）；C5类各项施工记录可根据实际情况组入综合卷或建筑工程卷,根据组卷时每卷厚度自行决定.2、质量证明卷：质量证明卷内应包含C4类施工物资资料、C6类施工试验记录及检测报告.3、建筑工程卷：建筑工程卷内应包含C7类施工质量验收记录资料.4、竣工图纸卷：根据设计院施工图纸,每册图纸均应单独成一卷.每一个单位工程资料均应按上述组卷要求进行组卷,也可将上述卷册（除竣工图卷）全部组为一卷,但每卷厚度不应超过60mm,以便入盒及装订成册；当每一卷资料超过60mm时可分册组卷.二、建筑工程竣工资料组卷内容及顺序第一卷：综合卷单位（子单位）工程竣工预验收报验表；单位（子单位）工程质量竣工验收记录；单位（子单位）工程质量控制资料核查记录；单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录；单位（子单位）工程观感质量检查记录；工程概况；工程项目管理人员名单；施工现场质量管理检查记录；承包单位资质；分包单位资质；单位（子单位）工程开工报告；单位工程竣工报告；单位工程竣工相片；施工组织设计/方案；技术（安全）交底记录；施工图纸会审记录；设计变更通知单；工程洽商记录（技术核定单）；隐蔽工程验收记录；工程定位测量记录；建筑物垂直度、标高观测记录沉降观测记录；地基验槽记录；地基钎探记录；大型构件吊装记录；地下工程防水效果检查记录；防水工程试水检查记录；钢结构施工记录；接地电阻测试记录；绝缘电阻测试记录等施工记录；建设工程质量事故调查、勘察记录；建设工程质量事故报告表；其中隐蔽工程验收记录；地基验槽记录；地基钎探记录；工程定位测量记录；建筑物垂直度、标高观测记录；沉降观测记录；大型构件吊装记录；地下工程防水效果检查记录；防水工程试水检查记录；钢结构施工记录；接地电阻测试记录；绝缘电阻测试记录；灌（满）水试验记录；强度严密性试验记录；通水试验记录等各项试验记录；即C5类资料可视具体情况组入建筑工程卷.第二卷：质量证明卷含C4、C6相关内容；原则上按先结构材料后装修材料顺序进行组卷；具体含哪些检验项目参考施工设计图及国家相关施工质量验收规范要求.钢材出厂合格证及试验报告汇总表；钢材出厂合格证及试验报告；钢筋机械连接试验报告；钢筋焊接试验报告；混凝土（标养）试块试压报告汇总表；混凝土强度评定；混凝土（标养）抗压强度试验报告；混凝土抗渗试验报告；混凝土抗冻试验报告；混凝土原材料出厂合格证及试验报告（即水泥、砂、石、砼外加剂、混凝土出厂合格证等）；钢结构用原材料出厂质量证明书及复试报告；钢结构用防火涂料出厂质量证明书及复试报告；钢结构用焊接材料出厂质量证明书及复试报告；钢结构用高强度螺栓连接副出厂质量证明书及复试报告；钢结构用油漆出厂质量证明书及复试报告；钢结构超声波探伤报告；钢构件射线探伤报告；磁粉探伤报告；砌筑砂浆试块抗压强度汇总表；砌筑砂浆试块强度统计、评定记录；砂浆抗压强度试验报告；砖（砌块）试验报告；后置埋件抗拉拔试验报告；土工击实试验报告；回填土试验报告；建筑装修门窗出厂合格证及质量证明书；防水涂料（卷材）出厂合格证及质量证明书；其他各类建筑材料出厂合格证及试验报告；第三卷：建筑工程卷可含C5、C7类资料；原则上先隐蔽工程验收记录；再按各项施工顺序组入各项施工记录；最后分部、分项、检验批质量验收记录,其中C5类资料可组入综合卷.隐蔽工程验收记录；地基验槽记录；地基钎探记录；工程定位测量记录；建筑物垂直度、标高观测记录；沉降观测记录；大型构件吊装记录；地下工程防水效果检查记录；防水工程试水检查记录；钢结构施工记录；接地电阻测试记录；绝缘电阻测试记录；灌（满）水试验记录；强度严密性试验记录；通水试验记录等各项试验记录；分部、分项、检验批质量验收记录.第四卷：竣工图卷PC单位根据每套设计图纸按实际施工情况标注变更部位后单位组卷,EPC单位可按上述情况编制,亦可根据实际施工完成情况单独绘制竣工蓝图后组卷移交.C3类进度造价资料及C8类中关于竣工决算资料,房屋建筑工程质量保修书等不在竣工资料组卷范围内,请各承包单位向各项目部提交相关结算资料,根据费控部相关结算流程办理竣工结算.。

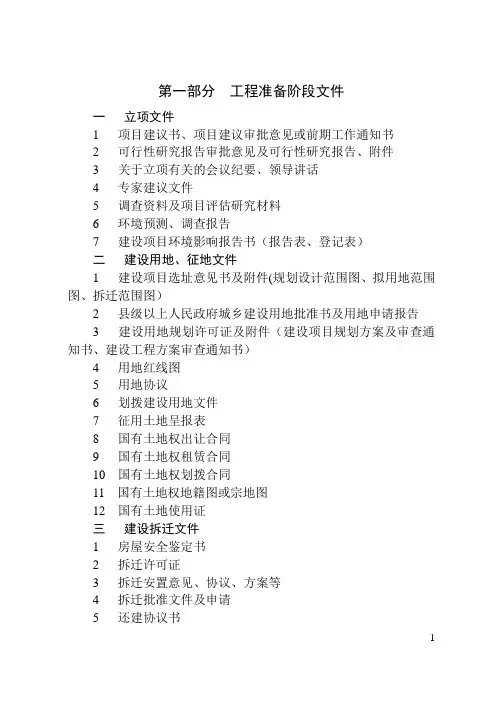

第一部分工程准备阶段文件一立项文件1 项目建议书、项目建议审批意见或前期工作通知书2 可行性研究报告审批意见及可行性研究报告、附件3 关于立项有关的会议纪要、领导讲话4 专家建议文件5 调查资料及项目评估研究材料6 环境预测、调查报告7 建设项目环境影响报告书（报告表、登记表）二建设用地、征地文件1 建设项目选址意见书及附件(规划设计范围图、拟用地范围图、拆迁范围图）2 县级以上人民政府城乡建设用地批准书及用地申请报告3 建设用地规划许可证及附件（建设项目规划方案及审查通知书、建设工程方案审查通知书）4 用地红线图5 用地协议6 划拨建设用地文件7 征用土地呈报表8 国有土地权出让合同9 国有土地权租赁合同10 国有土地权划拨合同11 国有土地权地籍图或宗地图12 国有土地使用证三建设拆迁文件1 房屋安全鉴定书2 拆迁许可证3 拆迁安置意见、协议、方案等4 拆迁批准文件及申请5 还建协议书1四建设工程规划管理文件1 建设工程规划许可证正、副本2 建筑定位图3 建设工程放线验线通知单4 建设工程外装修通知书5 其他规划文件五勘察、测绘文件1 工程地质勘察报告2 水文地质勘察报告、自然条件调查3 地震安全性评价4 建设用地钉桩通知书、钉桩放线通知书5 地形测量和拨地测量成果报告六设计文件1 初步设计（包括初步设计图纸和说明、工程概算等）2 技术设计(包括技术设计图纸和说明、修正概算等)3 审定设计方案通知书4 施工图设计4.1 施工图说明4.2 建筑施工图4.3 结构施工图4。

4 装修（装饰)工程施工图4。

5 给排水、消防、采暖工程施工图4.6 电气、智能化工程施工图4。

7 通风空调工程施工图4.8 电梯、燃气工程施工图4。

9 其他施工图（含基坑、边坡)4。

10 施工图预算5 施工图设计文件的审查(含审查合格书、审查意见等）七有关部门批准文件1 建设项目列入年度计划的批复文件（含基建计划、前期计划、开工计划、增加基建计划、续建计划）及申请文件22 投资许可证及申请表3 施工图设计文件审查备案单4 建筑工程消防施工许可证及建筑工程消防设计审核意见书5 新(扩）建民用建筑人防手续办结通知单6 新建房屋白蚁预防工程合同书7 文物保护工程批复及申请8 城市建设基础设施配套费批复及申请9 建设工程占道许可证、挖掘许可证、排水许可证10 建设工程质量监督申请登记表11 建设工程质量监督通知书12 建设工程质量监督工作方案13 单位工程施工安全监督责任书14 建设项目工程质量责任书15 建设工程项目档案报送手续16 供电、供气、供水、园林绿化等相关部门批复或合同17 其他批准文件八招投标文件1 勘察招标文件2 勘察投标文件3 勘察中标文件4 设计招标文件（含方案比选)5 设计投标文件6 设计中标文件7 监理招标文件8 监理投标文件9 监理中标文件10 施工招标、投标、评标、中标文件九合同文件1 勘察合同2 设计合同3 监理合同34 施工合同（含桩基处理工程合同等分包合同）5 其他合同十建设、施工、监理机构及负责人1 工程项目管理机构（项目经理部）及负责人名单2 工程项目监理机构（项目监理部）及负责人名单3 工程项目施工管理机构（施工项目经理部)及负责人名单第二部分监理文件一监理管理文件1 建设工程监理备案表2 工程监理规划3 工程监理细则4 旁站监理方案5 会议纪要6 监理日记7 工程监理台帐8 监理月报二监理技术文件1 工程开工/复工报审表、开/复工指令2 工程技术文件报审表3 施工组织设计（方案）报审表4 设计交底及图纸会审纪要5 分包单位资质报审表6 报验申请表7 工程材料/构配件/设备报审表8 工程竣工报验表9 混凝土浇筑申报表（含商品砼）10 施工测量放线报验表11 承包单位通用申报表12 监理工程师通知单13 监理工程师通知回复单414 工程暂停令15 工程款支付证书16 工程款支付申请表17 工程临时延期审批表18 工程临时延期申请表19 工程最终延期审批表20 费用索赔审批表21 费用索赔申请表22 监理工作联系单23 监理工程师检查记录表24 工程监理旁站记录第三部分施工文件建筑安装工程一工程管理文件1 工程概况表2 施工许可证3 工程开工、竣工报告4 工程停工、复工报告5 施工进度计划分析6 项目大事记7 施工日志8 不合格项处置记录9 建设工程质量事故调（勘）查记录10 建设工程质量事故报告书二工程技术文件1 图纸会审、设计交底记录2 设计变更、洽商记录3 技术交底记录4 施工组织设计、施工方案三工程测量记录文件51 工程定位测量记录2 地基验槽记录（含桩基检查)3 楼层放线记录4 沉降观测记录5 单位工程垂直度观测记录四工程施工记录文件1 （地基与基础）隐蔽工程检查记录2 （主体结构）隐蔽工程检查记录表3 (装饰）隐蔽工程检查记录表4 （屋面）隐蔽工程检查记录表5 （给排水、采暖）隐蔽工程检查记录表6 (电气）隐蔽工程检查记录表7 (通风与空调)隐蔽工程检查记录表8 （电梯）隐蔽工程检查记录表9 （建筑智能）隐蔽工程检查记录表10 预检工程检查记录表11 中间检查交接记录表12 地基处理记录13 地基钎探记录（含基底芯样)14 混凝土施工记录15 混凝土养护测温记录16 混凝土、砂浆配合比申请单、通知单17 混凝土开盘鉴定18 预应力筋张拉记录19 有粘结预应力结构灌浆记录20 建筑烟(风）道检查记录21 电梯承重梁、起重吊环埋设隐蔽工程检查记录22 钢丝绳头灌注隐蔽工程检查记录23 自动扶梯、自动人行道安装调试记录五工程试验检验记录文件1 土建工程61。

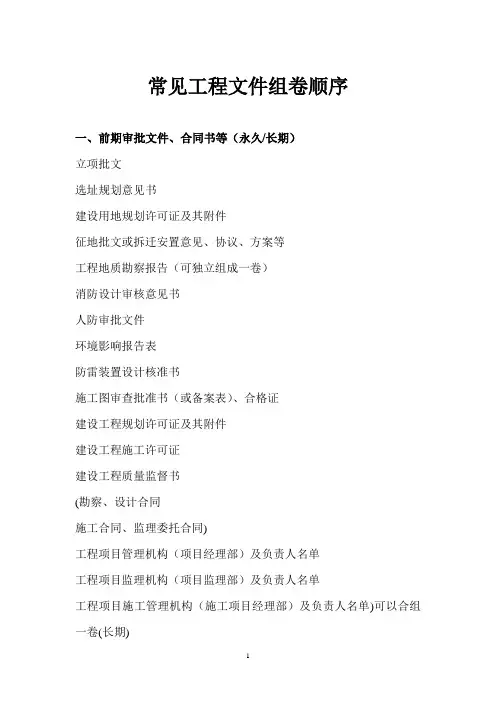

常见工程文件组卷顺序一、前期审批文件、合同书等（永久/长期）立项批文选址规划意见书建设用地规划许可证及其附件征地批文或拆迁安置意见、协议、方案等工程地质勘察报告（可独立组成一卷）消防设计审核意见书人防审批文件环境影响报告表防雷装置设计核准书施工图审查批准书（或备案表）、合格证建设工程规划许可证及其附件建设工程施工许可证建设工程质量监督书(勘察、设计合同施工合同、监理委托合同)工程项目管理机构（项目经理部）及负责人名单工程项目监理机构（项目监理部）及负责人名单工程项目施工管理机构（施工项目经理部）及负责人名单)可以合组一卷(长期)二、分部、子分部质量验收及竣工验收文件(永久) 分部、子分部工程质量验收记录（基础、主体、屋面、装饰、水、电等）单位（子单位）工程质量验收记录（四统表）工程竣工测量记录消防验收意见书环保验收监测表防雷装置安全性能检测报告工程质量监督报告工程监理质量评估报告勘察、设计、施工单位竣工验收总结、报告工程竣工验收报告工程质量保修书工程验收备案表三、设计变更文件及定位测量记录等（永久/长期）图纸会审纪要设计变更汇总表、设计变更通知书工程洽商记录建筑物定位测量验收记录桩基定位测量验收记录工程定位测量检查记录轴线及标高测量放线验收记录隐蔽工程验收记录（土建）四、基础工程文件材料地基处理记录地基验槽记录试桩记录桩基工程隐蔽验收记录桩基施工记录桩基检测报告桩基竣工平面图管桩、焊条、焊剂合格证（若基础、主体为同一施工单位，本内容可列入“七”之中）五、使用功能检查、测试记录（长期）屋面淋水试验记录地下室防水效果检查记录地面蓄水试验记录垂直度、标高、全高测量记录烟道、抽气（风）道检查记录沉降观测记录室内环境检测报告六、施工试验记录（长期）土壤质量密度试验报告、土壤击实试验记录砂浆抗压强度试验报告及检验评定表混凝土抗压强度试验报告及检验评定表混凝土抗渗试验报告商品砼出厂合格证、复试报告焊接及机械连接试验报告见证取样、送检记录建筑地面、屋面坡度检查记录七、原材料合格证、试验报告、汇总表、报审表等（长期）钢材用料汇总表、进场报审表、出厂合格证及进场检（试）验报告水泥用料汇总表、进场报审表、出厂合格证及进场检（试）验报告砖、砌块用料汇总表、进场报审表、出厂合格证及进场检(试)验报告砂、石用料汇总表、进场报审表、出厂合格证及进场检(试)验报告外加剂用料汇总表、进场报审表、出厂合格证及进场检(试)验报告掺合料用料汇总表、进场报审表、出厂合格证及进场检(试)验报告防水材料用料汇总表、进场报审表、出厂合格证及进场检(试)验报告隔热保温材料用料汇总、进场报审、出厂合格证及进场检(试)验报告门窗材料用料汇总表、进场报审表、出厂合格证及进场检(试)验报告涂料用料汇总表、进场报审表、出厂合格证及进场检（试）验报告注：以钢材为例文件组织如下：1、钢材用料汇总表2、①工程材料/构配件/设备报审表（编号001）②工程材料/构配件/设备报审表（编号002），按进场报验时间的先后顺序排列。

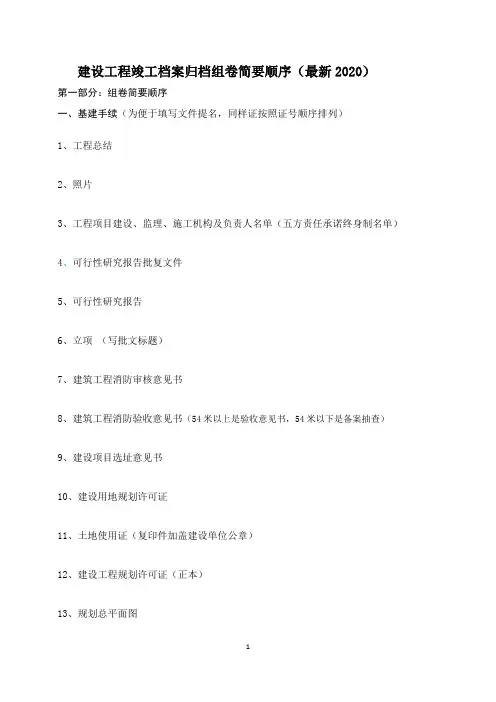

建设工程竣工档案归档组卷简要顺序（最新2020）第一部分：组卷简要顺序一、基建手续（为便于填写文件提名，同样证按照证号顺序排列）1、工程总结2、照片3、工程项目建设、监理、施工机构及负责人名单（五方责任承诺终身制名单）4、可行性研究报告批复文件5、可行性研究报告6、立项（写批文标题）7、建筑工程消防审核意见书8、建筑工程消防验收意见书（54米以上是验收意见书，54米以下是备案抽查）9、建设项目选址意见书10、建设用地规划许可证11、土地使用证（复印件加盖建设单位公章）12、建设工程规划许可证（正本）13、规划总平面图14、建设工程验线证15、建筑工程施工许可证（正副本）16、建设工程质量监督注册登记证17、建设工程图纸审查合格证书18、建设工程中标通知书19、建设工程竣工规划核实合格证20、竣工测量技术报告21、房屋测量技术报告书22、建设工程竣工验收备案证书23、岩土工程勘察报告24、施工图设计文件审查报告25、勘察、设计、监理、施工合同26、审计结算文件（合同中显示承包价性质）二、监理文件1、监理规划2、监理实施细则3、监理工程竣工总结三、备案资料1、地基与基础工程质量验收备案报告2、主体工程质量验收备案报告3、房屋建筑工程竣工验收备案报告4、建设工程竣工验收报告5、单位工程质量评估报告（建设、勘察、设计、施工、监理）6、单位工程质量竣工验收记录7、房屋建筑工程质量保修书8、房屋建筑工程使用说明书四、施工文件（一）桩基工程施工文件1、桩基工程概况2、桩基工程开工、竣工报告3、图纸会审记录4、设计变更（洽商）记录5、产品质量证明文件及合格证6、水泥复试报告汇总表、水泥检测报告7、钢筋复试报告汇总表、钢筋检测报告8、砂浆、混凝土配合比及检验报告9、普通混凝土试块检验报告汇总表、混凝土检测报告10、桩位测量放线记录11、工程定位测量放线记录12、地基验槽检查记录13、混凝土预制桩接桩隐蔽验收记录15、钢筋隐蔽工程检查验收记录16、灌注桩混凝土灌注记录17、挖至设计标高时预制桩（钢桩）桩位偏差验收记录18、挖至设计标高时灌注桩桩位偏差验收记录19、桩基分部（子分部）工程质量验收记录20、桩位竣工图（二）土建施工文件图纸会审、钢筋隐蔽、沉降观测记录等1、工程概况表2、图纸会审记录3、设计变更通知单4、工程定位测量记录5、基槽验线记录6、地基钎探记录及平面布置图7、地基验槽检查记录8、地基处理记录9、地基验收记录、10、钢筋隐蔽工程检查验收记录11、屋面淋水、蓄水试验检查记录12、厕所、厨房、阳台等有防水要求的地面泼水、蓄水试验检查记录13、建筑物垂直度、标高测量记录（一）14、建筑物垂直度、标高测量记录（二）15、建筑物沉降观测记录原材料检测报告及合格证1、砂、石、砖、水泥、钢筋、防水材料等汇总表及复试试验报告2、砂、石、砖、水泥、钢筋、防水材料等出厂证明文件及合格证3、预制构件试验记录及出厂合格证施工试验记录1、土壤试验报告汇总表、土工试验检测报告2、钢筋试验报告汇总表、钢筋焊接检测报告3、砂浆试验报告汇总表、砂浆抗压强度试验报告4、混凝土试验报告汇总表、混凝土抗压强度试验报告5、商品混凝土出厂合格证、复试报告各分部工程验收记录1、基础分部工程验收记录（含分项验收记录）2、主体分部工程验收记录（含分项验收记录）3、装饰装修分部工程验收记录（含分项验收记录）4、屋面分部工程验收记录（含分项验收记录）（三）钢结构工程施工文件图纸会审记录设计变更（洽商）记录钢结构工程产品质量证明文件钢结构工程材料、构配件进场检验报告及合格证钢结构基础复验记录钢构件组装检查记录钢构件焊缝外观检查记录钢构件预拼装检查记录钢构件安装检查记录高强度螺栓施工检查记录钢结构施工力学试验报告汇总表焊缝无损检测及热处理报告汇总表及试验报告防腐、防火涂料厚度检测报告隐蔽工程检查（验收）记录及报验单钢结构分部（子分部）工程验收记录（含分项工程验收记录）（五）节能工程施工文件1、图纸会审记录2、设计变更（洽商）记录3、节能工程材料出厂质量证明文件、进场复试报告及报验单4、门窗物理性能检测报告5、节能性能检测报告6、隐蔽工程检查（验收）记录及报验单7、节能分部工程质量验收记录（六）给排水及采暖工程施工文件1、图纸会审记录2、设计变更（洽商）记录3、给排水及采暖安装工程产品、设备复试试验报告及合格证4、阀门（清洗）试验记录5、管道隐蔽工程检查记录6、水、气压试验记录7、室内管道灌水试验记录8、室内管道通水试验记录9、室内排水管道通球试验记录10、管道（设备）冲（吹）洗记录11、卫生器具满水试验记录12、地漏及地面清扫口排水试验记录13、室内消防栓试射记录14、采暖系统调试记录15、安全阀调整试验记录16、室外排水管道灌水和通水试验记录17、设备基础复检记录18、设备基础隐蔽工程验收记录19、设备单机试运转及调试记录20、安全附件安装检查记录21、防腐施工记录22、绝热施工记录23、给排水及采暖分部（子分部）工程验收记录（含分项验收记录）（七）电气工程施工文件1、图纸会审记录2、设计变更（洽商）记录3、电气安装工程产品、设备复试试验报告及合格证4、电气工程隐蔽验收记录5、电气接地装置隐蔽验收记录6、避雷带支持件拉力记录7、避雷装置隐蔽验收记录8、电缆敷设施工记录9、电气等电位联结工程隐蔽验收记录10、等电位联结测试记录11、电气绝缘电阻测试记录12、电气接地电阻测试记录13、漏电保护器检测记录14、电气照明通电试运行记录15、电气照明（动力）全负荷试运行记录16、电气分部（子分部）工程验收记录（含分项验收记录）2、设计变更（洽商）记录3、消防给排水安装工程产品、设备复试试验报告及合格证4、隐蔽工程检查验收记录5、阀门（单体）水压试验记录6、室内消防栓试射记录7、消火栓管道（设备）冲（吹）洗记录8、室内排水管通球试验记录9、水、气压试验记录单10、阀门（清洗）试验记录11、消火栓管道试验记录12、消防给排水分部（子分部）工程验收记录（含分项验收记录）13、消防电气隐蔽检查验收记录14、电气绝缘电阻测试记录15、电气接地电阻测试记录16、消防电气分部（子分部）工程验收记录（含分项验收记录）2、设计变更通知单3、设备、产品出厂证明文件及合格证4、设备安装记录5、设备试运行记录6、隐蔽工程检查记录7、电机机房、井道测量检查记录8、电梯安装样板放线记录9、电梯电气装置安装检查记录（一）10、电梯电气装置安装检查记录（二）11、电梯电气装置安装检查记录（三）12、绝缘电阻测试记录13、接地电阻测试记录14、电梯负荷运行试验记录15、电梯分部工程验收记录（含分项验收记录）自动扶梯、自动人行道电气装置检查记录（一）自动扶梯、自动人行道电气装置检查记录（二）自动扶梯、自动人行道安全装置检验记录（一）自动扶梯、自动人行道安全装置检验记录（二）自动扶梯、自动人行道整机性能、运行试验记录五、竣工图（一）综合竣工图总平面布置图（竣工测量图）室外管网综合图室外专业管线（供电、供水、排水、供暖、燃气、有限电视、电信、路灯等）竣工图（二）土建竣工图建筑竣工图结构竣工图钢结构竣工图（三）安装竣工图给排水及采暖竣工图电气竣工图通风与空调竣工图燃气竣工图。

单位工程竣工文件排列顺序
1、竣工验收报告（铁验表—5）；
2、开工报告；
3、施工组织设计及施工小结；
4、竣工工程数量表（路基数量表有几种，一定要齐全）；
5、单位工程评定表：
（1）单位工程质量检验评定表—铁程检47，
（2）单位工程质量验收记录表，
（3）单位工程安全和功能检查资料核查及主要功能抽查记录表，
（4）单位工程质量控制资料核查表，
（5）单位工程观感质量检查记录表，
以及分部和分项工程质量验收记录表全套；
6、变更设计资料（变更设计通知单为原件，附件可以采用复印件）【指挥部所发的正式通知单、设计院的通知单作为附件，会议纪要、批准文件、计算单、发生费用的追加概算、变更前后工程数量对比表。

】，特别强调如果该单位工程项目无变更设计要在文件组卷过程描述出来：“无变更设计”；
7、建交表；
8、测量资料；
9、各类工程检查证（铁程检）；
10、各种检验批；
11、各种原始记录（主要是检测记录等）；
12、各种材料试验报告、出厂合格证；
13、各种动力机械、设备说明书、合格证；
14、其他报告、文字资料（前面没讲到、没讲齐的，以及翻译的资料等）；
15、工程日志（只移交维修单位，可单独装订成册）；
16、竣工图。

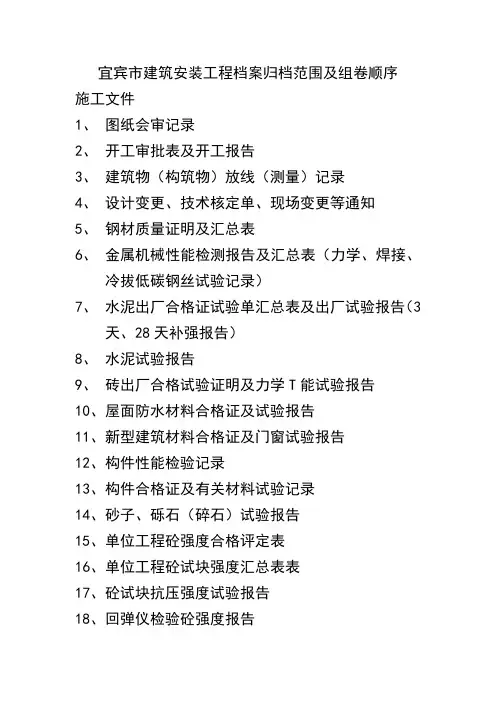

宜宾市建筑安装工程档案归档范围及组卷顺序施工文件1、图纸会审记录2、开工审批表及开工报告3、建筑物（构筑物）放线（测量）记录4、设计变更、技术核定单、现场变更等通知5、钢材质量证明及汇总表6、金属机械性能检测报告及汇总表（力学、焊接、冷拔低碳钢丝试验记录）7、水泥出厂合格证试验单汇总表及出厂试验报告（3天、28天补强报告）8、水泥试验报告9、砖出厂合格试验证明及力学T能试验报告10、屋面防水材料合格证及试验报告11、新型建筑材料合格证及门窗试验报告12、构件性能检验记录13、构件合格证及有关材料试验记录14、砂子、砾石（碎石）试验报告15、单位工程砼强度合格评定表16、单位工程砼试块强度汇总表表17、砼试块抗压强度试验报告18、回弹仪检验砼强度报告19、砌筑砂浆强度评定20、单位工程砂浆试块强度试验汇总表21、单位工程砂浆试块强度试验报告22、回弹仪检验砂浆强度报告23、控制网设置资料24、基槽开挖线测量资料25、地基钎探记录和钎探平面布点图26、打桩施工记录（钢筋砼灌注桩基础施工记录、管成孔灌注桩施工记录、人工挖孔灌注桩施工记录、桩基（复合地基）检测报告、桩基验收报告）27、地基验槽、处理记录28、建筑工程隐蔽检验记录29、基础、主体分部工程质量验收报告30、抄测记录31、质量综合评定表32、分部（子分部）工程质量验收记录基础工程、主体工程、楼地面工程、门窗工程、装饰工程、屋面工程、幕墙工程33、屋面防水抗渗记录34、屋面排水管抗渗通水记录35、室内厨、厕抗渗记录36、沉降观测记录37、避雷接地电阻测试报告38、工程质量事故处理鉴定记录及报告39、工程决算审意见书、工程决算书（政府投资和大型工程的审计报告）40、水、电、气、沼气安装文件材料（承包合同、材质证明、有关试验报告、结算书）41、电梯资料（出厂证明；安装文件；接地电阻、绝缘电阻测试记录、空载、半载、满载、超载试运行记录；平衡、运速、噪音调整试验报告）42、消防工程竣工资料竣工验收文件1、工程竣工报告2、新建房屋质量保修书、使用说明书3、规划验收合格证4、质量监督报告5、综合竣工图（1）规划管理测绘竣工图（2）土建总施竣工图、总平面图（3）土建建施竣工图（规建局盖竣工图备案专用章）（4）土建结施竣工图（5）土建工程隐蔽竣工图（6）水施安装竣工图（7）电施安装竣工图（8）天然所安装竣工图（9）沼气净化池竣工图（10）设备安装竣工图（11）装修工程竣工图（12）室外给水、排污平面布置图6、声像档案（工程照片、录音、录像材料）7、电子档案（1）光盘（1：1000总平面图、建施、结施、水施、电施、结构计算书）（2）磁盘。

长庆油田地面建设工程竣工资料组卷及排列顺序的一般要求一、竣工资料组卷（一)组卷要求：各分项工程的管理、技术、保证资料按单位工程进行组卷,资料及表格排序按“竣工资料排列顺序”进行排列组卷。

竣工资料排列顺序所列各项,工程未发生的不列,其顺序号依次递补.工程实际发生而资料表格中未列的,参照行标予以补齐.所有的质检报告表格以长庆石油勘探局质检站认可的质检部门下发的质检报告表格为准。

设计变更通知单以设计院下发的表格为准。

（二)组卷原则1、工程管理资料部分单独成卷2、工程技术、质量评定资料质检部门抽查资料部分可单独成卷，超过20mm时可分卷。

施工日志单独成卷。

3、保证资料可合并单独成卷,超过20mm时可分卷。

二、竣工资料排列顺序工程管理资料(各单位工程资料表格通用部分）1、外封面2、内封面3、卷内目录4、资质证、营业执照、准入证、法人委托书(扫描件）、项目经理证、建设许可证(扫描件）、质检员证(扫描件)5、招投标书(中标、议标书）、计划部门(招标文件）6、合同协议７、施工组织设计（或)方案、HSE作业指导书、质保体系8、其它管理资料(施工计划、技术措施、安全措施、施工工艺等)9、焊接工艺评定报告10、焊接工艺指导书、焊接工艺卡１1、合格焊工登记表12、合格焊工上岗证(监理考试通知单)13、合格焊工操作证（扫描件)14、无损检测人员登记表15、无损检测人员检测证（扫描件)16、图纸会审记录17、工程技术交底记录18、质检员证(扫描件)１9、设计变更联络单明细表20、设计变更通知单21、工程施工联络单明细表２２、工程施工联络单23、重大事故处理鉴定记录24、监理评价结论2５、设备、材料改代核定单２６、备考表工程技术、质量评定资料（接单位工程组卷）（各单位工程资料表格通用部分）1、外封面2、内封面3、卷内目录4、竣工报告５、工程说明6、开工报告７、停工报告8、复工报告9、评价结论１0、工程交工证书１1、中间交工证书12、交工项目表1３、交工主要实物量表1４、主要设备及备品备件交接清单１5、主要设备说明书及合格证交接清单１6、单位工程质量评定表1７、分部工程质量等级汇总表18、分部工程质量评定表19、工程质量检验评定汇总表２０、施工单位分项工程自测自评部分表(此部分是经监督部门抽查归档资料)（一)地基处理部分（除通用资料外,其他资料排序如下）第一卷１、地基工程检测报告及总体评价（由检测部门出)2、地基处理记录3、地基验槽记录４、定位测量基准交接记录5、工程定位测量记录6、钢筋混凝土灌注桩基础施工记录7、钻孔桩灌注砼记录8、套管成孔灌注桩施工记录（一）9、套管成孔灌注桩施工记录（二）１0、地基异常现象处理记录１1、混凝土施工检查记录12、基础桩检查交接记录13、基坑（槽）钎探成果表1４、强夯地基施工记录15、桩位竣工图16、备考表第二卷1、外封面2、内封面３、卷内目录４、打桩施工记录5、备考表注:保证资料单独成卷(二)建筑物土建部分1、隐蔽工程检查记录(此表整理时可把各专业按时间顺序排列后合并在一起,例如：土建隐蔽、安装隐蔽、电气隐蔽等）2、建筑物（构筑物）放线测量记录3、定位竣工测量成果记录４、标高竣工测量成果记录5、地基验槽记录６、基础工程、主体结构、构件吊装验收记录汇总表７、基础工程检查验收记录8、结构验收记录9、地下室工程检查验收记录1０、±０.00以上主体结构检查验收记录11、构件吊装检查验收记录12、工程砌砖(石)检查记录１3、钢筋焊接记录14、钢筋构埋件焊接记录15、屋面防水工程检查验收记录16、玻璃幕墙工程验收资料汇总表1７、玻璃幕墙工程安装隐蔽验收记录１8、回填土施工记录１9、混凝土施工记录20、混凝土冬季施工保温、测温记录(三)建筑物采暖、卫生与煤气工程部分1、管道设备强度和严密性试验记录表2、暖卫管道焊口检验记录表3、管道保温检验记录表4、管道设备清冼(吹洗、脱脂)记录表5、排水管灌水、通水、通球试验记录表6、卫生器具蓄水试验记录表７、管道工程隐蔽验收记录表（四）建筑物电气安装工程部分1、电气设备安装检查、试验、调整记录汇总表2、电气设备安装试运行记录表３、电气设备通用试验、检查记录表4、电气线路敷设绝缘电阻测试记录表５、电气线路敷设记录表6、避雷、接地装置安装检查记录７、避雷器试验记录8、电气管线敷设等隐蔽验收记录（五)建筑物通风与空调工程部分1、空调系统试验调整报告2、空调风机单机试运转记录表3、空调制冷管道压力试验记录表４、空调制冷系统管道吹污、气密性等试验记录表5、空调风管检查、测试记录表6、通风空调管道保温防腐检查记录表7、空调制冷管道焊接探伤检查记录表8、通风空调隐蔽工程验收记录表9、净洁系统检查记录表（六)建筑物房屋内部装修部分1、工程隐蔽检查记录（吊顶、线路布线管网等)2、各专业安装检查记录(通水、电、卫生洁具检查安装记录）3、内部装修材料燃烧性能等级查验表（陕ＺBZ-00０03）4、建筑物室内外防水消防专业验收摘录表5、备考表（七)其它1、外封面２、内封面3、卷内目录４、施工日志5、备考表工程质量保证资料表(按单位工程组卷）（此部分资料于监理报审表同时归档)1、外封面(合格证证书类、报告类、复验报告类）2、内封面3、卷内目录4、钢筋出厂合格证钢材进场试验报告汇总表5、钢筋物理试验报告6、钢筋化学成分试验报告7、焊接试(检）验报告汇总表8、钢筋焊接试验报告９、焊条焊剂合格证汇总表10、焊条试验报告11、焊剂试验报告１2、水泥出厂合格证，水泥进场试验报告汇总表１3、水泥复试报告1４、水泥安定性试验报告15、烧结普通砖多孔砖、砌块合格证复试报告汇总表16、烧结普通砖试验报告17、烧结多孔砖试验报告18、砂子试验报告1９、石子试验报告20、土壤击实报告21、土壤容重试验报告22、防水材料合格证、材料进场试验报告汇总表23、玛帝脂配合比试验报告24、胎体增强防水材料试验报告２5、合成高分子防水涂料试验报告26、高聚物沥青防水材料涂料试验报告２7、沥青试验报告28、高聚物改性沥青防水卷材物理性能试验报告２9、合成高分子防水卷材物理性能试验报告30、构件合格证,抽检试验报告汇总表３１、各种门窗合格证３２、装饰材料板的检验报告及合格证33、各种涂料、油漆的检验报告及合格证34、地磁砖的检验报告及出厂合格证35、其它装饰材料的检验报告及出厂合格证36、钢结构出厂合格证３7、砼构件出厂合格证抽验报告汇总表38、砼构件出厂合格证39、砼试件统计分析评定汇总表４0、砼外加剂渗合料试验报告４1、予拌砼、现场拌制砼配合比报告42、砼抗压强度试验报告43、防水砼抗渗试验报告44、现场施工砼试件强度统计分析评定表４5、砌筑砂浆试验报告汇总表46、砌筑(特种）砂浆配合比报告47、砌筑砂浆抗压强度试验报告48、各种闸门、管件等材料试验报告、出厂合格证汇总表４9、各种闸门、管件产品材料试验报告5０、各种闸门、管件等合格证５1、主要电气设备、材料合格证抽检试验报告汇总表52、电气主要设备材料产品抽检试验报告53、通风空调主要材料、设备出厂合格证、批量抽检试验报告汇总表54、通风空调工程主要设备、材料抽检试验报告５5、通风空调材料出厂合格证(一）锅炉安装工程安装资料(通用部分见第一部分、第二部分)１、锅炉开工报告2、竣工移交证书3、锅炉安装交工验收纪要４、锅炉出厂质量合格证和检查验收记录5、锅炉安装合格证书６、隐蔽工程检查记录7、垫铁安装隐蔽工程检查记录8、加热炉炉配件安装记录9、加热炉配件安装记录10、锅炉本体安装记录１１、锅炉基础检查、放线记录1２、烟囱、烟道安装检查记录13、锅炉设备检查记录1４、锅炉技术资料检查记录15、锅炉主要零部件质量检查记录16、锅筒检查记录17、集箱检查记录1８、锅炉结构检查记录1９、钢制烟囱安装检查记录2０、水位表及压力表安装记录2１、引风机安装记录22、烟风道安装记录2３、通球记录2４、锅炉本体水压试验记录２5、阀门、管件单体水压试验记录2６、机器(设备）安装记录27、管道补偿器安装记录28、管线试压检查记录29、蒸汽严密性试验记录30、风道及炉膛风压试验记录3１、辅机安装及单机试运转记录３2、引风机试运转记录33、送风机试运转记录34、锅炉机组整体试运行签证3５、安全阀调整试验记录３5、锅炉试运记录３6、７2小时锅炉运行记录37、烘炉记录以上仅限于燃煤锅炉，锅炉类型不同表格不同时，工程实际上发生的而上述表格中未列的请参照行标予以补齐.（二）机泵设备安装工程１、隐蔽工程检查记录２、垫铁安装隐蔽工程检查记录３、卧式设备安装记录4、设备试验记录5、换热设备抽芯、试压记录6、设备基础检查验收记录7、机组二次灌浆记录8、设备开箱检查记录９、设备清理检查封闭记录1０、联运试运转合格证书11、设备缺陷修复检查记录1２、机器联轴对中止记录1３、离心泵解体、组装检查记录14、机泵安装记录（一）~(五)1５、设备安装精平记录1６、单体试车记录（一)、(二）(三）工艺管道安装工程资料1、隐蔽工程检查记录２、管沟开挖及回填检查记录3、管架安装记录4、高压管件检查验收记录5、管道焊口统计表6、焊口超声波探伤综合报告7、焊口X射线探伤综合报告8、管道工程隐蔽检验记录９、阀门／管件试验记录1０、设备/管道防腐、保温、涂漆施工记录１1、安全附件安装记录12、管道补偿器安装记录13、通、排风管道施工记录1４、管道系统吹扫及清洗记录１5、管线试压记录16、工艺装置试压记录17、室内管道工程水压试压记录18、通水试验记录１9、排水管道灌水试验记录２0、污水管道渗水试验记录２1、雨水落水管灌水试验记录22、管道静电接地测试记录23、管道隔热工程施工记录２4、安全附件安装记录25、安全阀调试记录（四)自动化仪表安装工程1、隐蔽工程检查主记录2、仪表设备交接清单3、温度仪表校验记录4、压力表校验记录5、流量测量装置检查记录6、原油物性分析仪表记录7、就地指示仪表校验记录8、记录仪校验记录9、变送器、指示器、记录器校验记录10、三针二次仪表校验记录11、显示仪表附加Ｐ、Ｉ、Ｄ调节器校验记录1２、控制阀校验记录13、电动阀校验记录14、物位仪表调校记录１5、指示、记录仪调校记录16、计算单元调校记录17、调节器调校记录（一)、(二）１8、调节阀、执行器调校记录19、调节仪表比例度、重定特性试验记录20、安全阀调整试验记录21、安全阀定压记录２2、仪表电缆敷设记录２３、电缆敷设施工检查记录24、电缆(线）绝缘电阻测定记录25、电气绝缘电阻测定记录２6、接地网安装记录2７、仪表管线试压记录28、仪表盘、柜查线路记录29、报警、连锁系统试验记录３０、仪表联校记录31、SＣＡDA系统调试记录32、热电偶、热电阻校验记录（五)电气安装记录1、ＸＸ省电力局XXX供电局批准书(一)、(二）2、隐蔽工程检查记录3、电气设备交接清单4、电力电缆试验记录5、电缆(线)绝缘电阻测定记录6、绝缘油试验记录７、避雷、接地装置安装检查记录8、电缆头施工记录９、电缆敷设施工检查记录10、设备（线路）电气性测试记录1１、交流电动机动转试验记录12、电动机抽芯检查记录1３、电动机干燥记录（一)、(二)14、交流耐压试验记录15、变压器试验记录１6、双线圈变压器试验记录17、变压器抽芯检查记录1８、变压器干燥记录(一）、(二)19、变压器安装检查记录２0、电压互感器试验记录２1、电流互感器试验记录２2、电度表校验记录２3、电表校验记录24、电力(移相)电容器试验记录25、电气绝缘电阻测试记录２6、电气绝缘电阻检查记录27、接地电阻测试记录28、隔离开关跌落式熔断器试验记录29、断路器试验记录3０、电磁式电流（压)继电器测试记录３1、GL型电流继电器试验记录32、重合闸继电器试验记录33、中间、信号继电器试验记录３4、时间继电器试验记录35、差动继电器试验记录(一）、(二）36、低压配电盘(箱)安装记录３７、成套开关柜（盘)安装检查记录３８、笼型感应电动机传动调整记录３9、绕线型感应电动机传动调整记录４0、交流电动机检查试动转记录41、自动开关安装调整记录４2、隔离开关安装调整记录４3、断路器检查调整记录4４、断电保护装置的整定记录45、蓄电池充(放)电记录46、高低压开关柜安装调试记录４7、电气自动化系统安装调试记录48、组合式过电压保护器试验记录４9、电测量指示仪表检验记录５0、避雷器试验记录(六)通信安装工程1、VＡST卫星通信地球站测试及干扰分析报告2、卫星地面通信设备明细表３、隐蔽工程检查记录４、通信设备安装记录5、电缆施工记录6、接地电阻测试记录7、Mｂｉt/s数字接口误码特性测试记录8、程控交换机调试记录9、测试结果及分析（七)外电力安装工程1、隐蔽工程检查记录2、架空电力线路杆塔组施工记录3、架空电力线路拉线安装施工记录4、架空电力线路导线弛度观察施工记录5、架空电力线路大跨越施工记录６、架空电力线路导线接续施工记录７、架空电力线路穿越隔距明细表8、高压电缆头施工记录9、电缆敷设记录10、电缆敷设施工检查记录11、接地网安装记录(八)储罐制安工程1、隐蔽工程检查记录2、储罐基础检查记录3、储罐基础施工记录4、油罐泄漏检查记录≥1000ｍ3油罐使用5、储罐罐体组装记录6、罐及容器设备焊接记录７、储罐几何尺寸检查记录8、罐试水沉降观测记录9、储罐总体试验记录10、管线试压检查记录1１、超声波探伤报告(首、附）12、射线探伤报告(首、附)13、渗透探伤报告（首、附)１4、磁粉探伤报告（首、附）(九)储罐防腐保温工程1、隐蔽工程检查记录2、防腐绝缘层电火花检测记录3、储罐、保温、涂漆施工记录4、防腐工程施工记录５、喷砂除锈工程施工记录（十)建筑工程消防竣工验收资料1、建筑工程消防验收申报表2、建筑防火及消防设施隐蔽工程验收记录3、自动消防设施测试报告4、防雷、防静电测试报告５、消防资格证道路工程资料1、隐蔽工程检查记录2、道路混凝土强度报告汇总表3、路基、路面、路肩基层压实度汇总表4、路面工程一览表5、公路技术指标表６、纵坡（≥5%）一览表7、半径≤最小半径平曲线一览表8、路基道坡及截水沟加固一览表９、档墙及防护工程一览表10、涵洞工程一览表11、桥梁工程一览表１2、砂的吸水率试验报告１3、砂的有机质含量试验报告１4、砂的含量率试验报告15、砂的含泥量试验报告１６、砂筛分试验报告１7、碎(卵)石技术性质试验报告1８、碎石视比重及容重试验报告19、石料磨耗试验报告20、颗粒大小分析试验报告２1、碎(卵)石含水试验报告22、碎(卵)石压碎指标值试验报告23、碎(卵)石吸水率试验报告24、碎（卵）含泥量试验报告２5、石料抗压强度试验报告２６、石灰化学成分（活性氧化钙和氧化镁含量）27、石灰土中石灰剂量检验记录28、沥青粘度试验报告２9、沥青加热损失试验报告30、沥青粘结力试验报告３1、沥青含水量试验报告3２、沥青闪点及燃点试验报告33、水泥细度、稠度、凝结时间和安定性试验报告34、混凝土伴合物含气量检验报告35、混凝土劈裂抗拉强度试验报告36、混凝土抗拉抗渗试验报告37、水泥胶沁砂强度试验报告3８、液塑限联合测定试验报告３９、无侧限抗压强度试验报告40、钙电极快速测定石灰（水泥）剂量试验报告41、公路工程水质分析试验报告４２、孔道压浆水泥试验报告４3、环刀法实度试验报告4４、标准击实试验报告４5、野外回弹模量检验报告46、承台检验记录油田集输管道工程资料1、管件、阀门及管道预制件质量证明书或合格证2、弯管、补偿器、三通、异径管无损检测及热处理报告或质量证明书３、阀门试压和安全阀(校)定压记录4、钢管出厂合格证或复验报告5、防腐保温管质量证明书6、焊接工艺评定报告、焊接施工记录和焊工合格证7、焊条(剂)合格证8、管道焊接无损探伤报告9、补口补伤施工（电火花检查）记录10、通球扫线记录１１、管道强度和严密性试验记录1２、管沟开挖、管道下沟回填施工记录线路工程资料１、线路测量记录2、隐蔽工程检查记录3、材质合格证或化验报告4、混凝土、砂浆强度报告５、混凝土施工记录6、导线、避雷线接头隐蔽记录７、爆接、星接接头强度测试报告8、杆塔偏斜测量记录9、电杆焊接检查记录１０、导线损伤修补位置记录11、导线接头部位记录12导线驰度观测施工记录1３、杆塔组立施工记录14、大跨越挡施工记录1５、穿跨越明细表1６、接地网安装记录17、接地电阻测试记录１8、绝缘子试验记录19、变压器校验记录2０、校验油试验记录２1、短路器试验记录22、避雷器试验记录23、拉线安装记录24、电缆敷设记录２５、电缆施工检查记录26、隔离开关、跌落式熔断器试验记录27、电气绝缘电阻测试记录２8、设计变更单29、杆塔合格证3０、三盘合格证3１、铝绞线、钢芯铝绞线、钢绞线合格证32、金具合格证３3、钢材合格证34变压器合格证35、短路器合格证36、避雷器合格证３7、隔离开关、短路器合格证38、焊工合格证39、爆破工合格证4０、缺陷及加固补强处理报告41、材料、设备代料单42、变压器安装检查记录43、变压器抽芯检查记录施工总结1、概述:工程概况、施工组织和主要实物量。

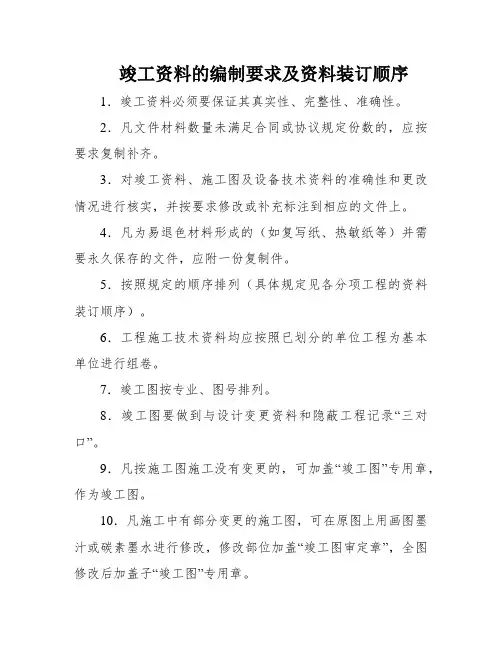

竣工资料的编制要求及资料装订顺序1．竣工资料必须要保证其真实性、完整性、准确性。

2．凡文件材料数量未满足合同或协议规定份数的，应按要求复制补齐。

3．对竣工资料、施工图及设备技术资料的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。

4．凡为易退色材料形成的（如复写纸、热敏纸等）并需要永久保存的文件，应附一份复制件。

5．按照规定的顺序排列（具体规定见各分项工程的资料装订顺序）。

6．工程施工技术资料均应按照已划分的单位工程为基本单位进行组卷。

7．竣工图按专业、图号排列。

8．竣工图要做到与设计变更资料和隐蔽工程记录“三对口”。

9．凡按施工图施工没有变更的，可加盖“竣工图”专用章，作为竣工图。

10．凡施工中有部分变更的施工图，可在原图上用画图墨汁或碳素墨水进行修改，修改部位加盖“竣工图审定章”，全图修改后加盖子“竣工图”专用章。

11．凡涉及结构形式、工艺、平面布置、等重大项目改变及图面变更面积超过35%的，应重新绘制竣工图。

重绘图按原图编号，末尾加注“竣”字，或在新图图标内注明“竣工阶段”并签署竣工图章。

12．根据“施行细则”的要求，体例竣工图中对施工图的变异坚持“十改”、“七不改”。

“十改”是凡潜伏工程、重要设备、管道、钢筋混凝土工程等，施工与原施工图的差异，超过规范许可限度的，必须一律改在竣工图上。

“七不改”是指为减少竣工图工作量，凡图面上易于辨认的非原则性的变异，一律不在原施工图上修改。

13．需要重新绘制的竣工图，按下列情况区别对待，由于设计原因造成的，由设计单位负责绘制，由于施工原因造成的，由施工单位负责绘制，由于其它原因造成的，由建设单位负责或委托设计单位、施工单位代为绘制。

一切重新绘制的竣工图，均应由施工单位与工程实践核对后，加盖“竣工图”专用章。

14．“竣工图”专用章，按国家档案局的规定，其规格为100×70mm，上部有“竣工图”字样，并包括图纸名称、建设单位名称、技术负责人和工地代表的签署栏；施工单位名称、技术负责人和施工负责人签署栏。

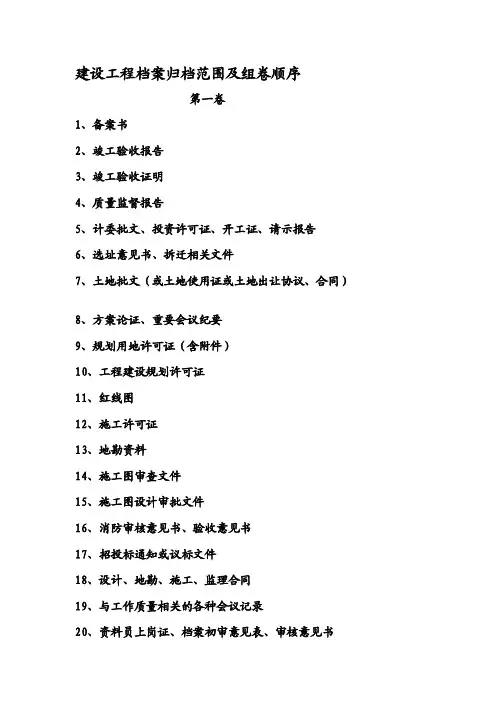

建设工程档案归档范围及组卷顺序第一卷1、备案书2、竣工验收报告3、竣工验收证明4、质量监督报告5、计委批文、投资许可证、开工证、请示报告6、选址意见书、拆迁相关文件7、土地批文（或土地使用证或土地出让协议、合同）8、方案论证、重要会议纪要9、规划用地许可证（含附件）10、工程建设规划许可证11、红线图12、施工许可证13、地勘资料14、施工图审查文件15、施工图设计审批文件16、消防审核意见书、验收意见书17、招投标通知或议标文件18、设计、地勘、施工、监理合同19、与工作质量相关的各种会议记录20、资料员上岗证、档案初审意见表、审核意见书21、质量监督手续、报建表、传递表、安全评价意见书22、立面方案审批图、四方责任主体质量验收报告（设计、地勘、施工、建设单位）单位工程质量竣工验收记录、竣工验收告知单23、监理规划、监理报告、质量评价意见书（及联系单、会议记录、现场指令、月报、数据汇编、总结等）24、保修书（使用说明书）、声像档案、决算相关资料第二卷25、放线证、开工报告、放线记录26、图纸会审、技术交底27、地基验槽记录、回填土夯实记录、桩基（打桩记录、检测报告、竣工平面图）28、设计变更技术核定单29、进场材料（合格证、检测报告、包括汇总表、评定表）（1）钢材（试拉、质量证明书、抄件）（2）焊接试验、焊条合格证、焊工上岗证（3）水泥（试验报告、合格证）（4）砖（试验报告、合格证）（5）防水材料（检测报告）合格证（6）构件（现场试验、合格证）（7）砂、石检测（8）土壤检测（9）砼试块（10）砂浆试块（11）外墙漆质量认证书、合格证（原件）30、隐蔽工程检验记录31、防水（卫生间、屋面）试验记录、钢结构工程32、抄测记录33、结构吊装记录34、沉降观测记录（全高和垂直测量记录）35、基础、主体的结构验收记录、验收报告36、幕墙验收资料（设计、隐蔽、检测报告、胶的说明书和合格证等）37、分部（子分部）、分项工程的质量验收记录、装饰材料合格证38、水的各种试验记录，给排水设备、产品合格证、质量证明书39、电的各种试验记录、电气产品合格证40、防雷检测报告41、电梯工程资料42、功能性试验记录（静电、空调、通风、通讯、光纤等）43、消防工程验收资料、消防产品合格证44、室外工程（管线、绿化、道路等）。

土建竣工资料组卷顺序及内容说明竣工资料按照单位工程进行组卷，大体可分为四部分：第一部分为综合卷，第二部分为技术卷，第三部分为原材料单独进行组卷（土建组为8047，安装组为8057），第四部分为工程联系单、设计变更单独组卷（土建组为8048，安装组为8058），具体组卷顺序参照如下：一、综合卷：1.单位工程概况；2.单位开工报告；3.图纸会审；4.施工方案、措施、作业指导书；5.工程技术交底；6.工程中间验收交接；7.强制性条文执行计划；8.砂浆抗压强度试验报告、钢筋机械连接接头试验报告、回填土试验报告、土方回填试验报告、混凝土抗压强度试验报告、混凝土抗冻试验报告；9.施工记录：工程（定位）施工测量记录、地基处理施工记录、重要工序交接记录、砌体工程施工记录、混凝土工程养护记录、混凝土搅拌、混凝浇筑及养护记录、大体积混凝土测温记录及施工养护记录、混凝土抗压强度统计评定记录、建(构)筑物沉降观测记录、预应力钢筋冷拉和张拉施工记录等；10.强制性条文执行情况检查记录；11.原材料使用跟踪台账（备考表中要注明主材所组卷册号）；12.设计变更单登记表（索引目录）；13.工程联系单登记表（索引目录）；14.单位工程总结；15.竣工报告；16.竣工文件审核签证单；二、技术卷组卷顺序：1、单位工程项目验评划分；2、质量验评：单位、分部、分项、检验批质量检验评定表；三、原材料组卷内容及顺序：1、沙子出厂合格证及进场检（试）验报告；2、石子出厂合格证及进场检（试）验报告；3、水泥出厂合格证及进场检（试）验报告；4、钢筋出厂合格证及进场检（试）验报告；5、粉煤灰、环氧沥青等出厂合格证及进场检（试）验报告。

四、工程联系单、设计变更单及变更实施报验单部分1、跟工程质量有关的工程联系单可按专业类别进行组卷，如：土建专业可单独组一个卷册，2、设计变更单、变更实施报验单按照专业进行组卷。

一、工程竣工资料组卷顺序为外封皮、内封皮、卷内目录、施工企业资质、管理文件类，物资、设备类文件类，施工记录类，HSE管理类，竣工图，施工总结，电子声像资料等、卷内备考表。

施工单位工程竣工资料清单1企业资质、管理类文件1.1竣工档案编制说明1.2工程说明1.3合同（协议）1.4项目经理授权书、项目经理资质证书1.5营业执照、法人代码、税务登记证（国税、地税）、组织机构代码证、压力管道安装证书等企业资质1.6施工组织设计（方案）及批复1.7施工技术方案及批复1.8管理措施、作业指导书等1.9开工报告、停工报告、复工报告1.10中间交工证书、交工证书、完工报告、竣工报告1.11交工项目表1.12交工主要实物量表1.13主要设备及备品、备件交接清单1.14焊口机械性能试验报告1.15质量保证资料核查表1.16工程重大质量事故处理记录1.17重大质量事故处理鉴定报告1.18一般（大）事故处理鉴定记录1.19未完工程项目明细表1.20图纸会审记录、技术交底记录1.21设计变更资料1.22设备、材料改代核定单1.23建设单位管理文件一览表1.24监理单位管理文件，指令及回执一览表1.25重要请示报告、往来函件2物资、设备类文件2.1原材料检验、复验文件2.2物资设备的合格证、质量证明文件、装箱单2.3产品原材料材质证明2.4强度/严密性实验记录2.5检验/鉴定记录/证书2.6测试报告2.7主要设备及其备品备件交接清单2.8图纸2.9重要往来函件（物资、设备方面的重要函件）3施工记录见附件三竣工资料表样3.1线路、站场工艺、穿跨越部分补充焊接工艺规程3.2伴行路部分补充碎（卵）石压碎指标值试验报告、石灰化学成分（活性氧化钙和氧化镁含量）试验报告、石灰土中石灰剂量检验记录（EDTA滴定法）、标准击实试验报告等3.3土建部分补充压实度试验报告、地基承载力试验报告、砖出厂合格证及试验报告、石试验报告、砂子试验报告、水泥出厂合格证及试验报告、防水材料出厂合格证及试验报告、沥青砂浆试验报告、钢材质量证明报告及复检报告、砂浆配合比试验报告、砂浆强度试验报告、混凝土配合比试验报告、混凝土强度试验报告、混凝土密度试验报告、混凝土坍塌度试验报告、砂浆及混凝土试块抗压强度试验报告、焊接接头力学性能试验报告等3.4竣工资料表样（附件三）4HSE文件4.1HSE管理类文件4.1.1HSE 合同4.1.2安全总监授权书4.1.3HSE 两书一表、应急预案4.1.4主要安全设施、特种设备检测检验报告4.1.5HSE 管理人员一览表4.2HSE作业类文件4.2.1事故登记表，事故报告（包括调查情况、处理情况）4.2.2HSE 方面的工程暂停令及复工报告4.2.3水压试验取水、排水许可协议，水压试验取水、排水质检报告4.2.4污水/废液排放许可或委托处理协议4.2.5自然保护区施工许可，自然保护区保护与管理方案4.2.6文物保护施工许可，文物保护与管理方案4.2.7地貌恢复证明文件（县、乡级）4.3HSE 管理工作总结等5竣工图6施工总结8.3.3.1 外封面填写要求1）外封面全部要求打印。

竣工资料包括内容及装订顺序封皮卷内目录竣工技术文件封面（单位工程含）工程说明（单位工程含）工程技术交底（单位工程含）根据工程情况做技术交底工程安全交底（单位工程含）必须包含五项内容。

结合工程施工实际情况做安全交底，是管道就写管道的，架空就写架空的，不是管道工程出现架空的交底内容。

建筑安装工程量总表（单位工程含）已安装设备明细表（单位工程含）开工报告（单位工程含）：由施工单位填写，送网络部、监理单位审批，网络部负责送各相关随工部门。

随工检查签证记录（单位工程含）：要求施工单位全程携带，以便根据工程进展随工、监理等相关人员随时签字确认。

隐蔽工程验收记录：（单位工程含）在照片处贴2张隐蔽工程照片，要求施工单位组织随工、监理等相关人员验收并签字确认。

通过后方可进入下一道工序。

工程质量整改通知单：由监理公司填写、建设单位确认、主送施工单位。

重大工程质量事故报告表：由施工单位填写，主送建设单位、抄送监理单位。

停（复）工报告：由施工单位填写，主送建设单位、抄送监理单位。

工程质量自检记录表（单位工程含）：在单位工程完工后，施工单位应先行对工程质量进行自检，自检通过并经施工单位质检员签字确认。

工程设计变更记录：由施工单位填写，设计、监理、建设确认。

设计单位负责出版变更图纸。

工程洽商记录单：（单位工程含）主要涉及赔补，阻工等洽商事项，必要时需附照片。

同一工程可出现多次洽商，可分页填写。

完工通知（单位工程含）：工程质量自检合格后，由施工单位填写，主送建设单位。

监理报告（单位工程含）验收证书（单位工程含，是管道工程用管道的，线路用传输线路的）验收遗留问题备忘录（单位工程含）工程测试记录文件封面（单位工程含）测试记录（单位工程含）：要求随工、施工、监理等相关人员签字确认。

设备、主材余料交接单（单位工程含）：由建设、物资、施工、监理签字确认。

工程拆旧材料回收统计表（单位工程含）：由建设、物资、施工、监理签字确认。

拆旧工程用现场电缆拆旧表,新建设项目无拆旧可不用此表工程竣工图封面（单位工程含）竣工图（单位工程含）备考表竣工结算注：未标注“单位工程”的记录，据实在单位工程竣工资料内组卷。

工程竣工资料的编制及组卷要求一、编制要求1.工程资料填写时一律使用耐久性强的书写材料，如碳素墨水，不得使用易褪色的书写材料，如圆珠笔、铅笔等。

2.工程资料应字迹清楚，图样清晰，图表整洁，签字盖章手续完备。

3.工程资料总目录、卷内目录及备考表需按公司规定格式整理。

4.工程资料页码编制统一用阿拉伯数字从001起编制页码，总目录、卷内目录、备考表不编写编码。

页码编写的位置：单书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下角。

折叠后的图纸一律在右下角。

5.资料内容小于A4页面大小的，应将资料内容粘贴在空白的A4纸页面上放入工程资料内。

6.资料中包含的不同大小的图纸，按要求（手风琴样式）统一叠成A4大小的幅面，图标栏显示在外面。

二、组卷要求1.第一卷竣工验收记录、第二卷技术管理资料、第三卷施工记录资料、第四卷质量验收记录、第五卷物资管理资料。

施工记录、质量验收记录及物资管理资料按各分部进行分类组卷。

各卷内容原则单独成册，卷内内容较少或较多时，可根据实际情况合并或拆分成册，每册厚度不超过2.5厘米。

2.特种设备安改维竣工资料应单独装订成册，与上述资料分开，单独编制竣工资料。

3.每册首页应为卷内目录，末页应为备考表，内容应相互对应。

4.总目录〈资料题名〉里填写的每册名称要与每册卷内目录里〈资料名称〉相对应。

三、电子档案存档要求1.资料内文件扫描件要求。

扫描文件必须是原始版且与存档资料完全一致，扫描件需利用扫描仪或带扫描功能的复印机输出。

图像文件为PDF、JPEG或TIFF格式。

2.电子竣工图存档要求。

电子版竣工图应与档案馆或建设单位存档的纸质竣工图保持数量与内容上完全一致，上传格式应为DWG、PDF文件形式。
