EPS验收标准

EPS外墙保温施工方法及验收规EPS外墙保温施工工艺1. 1原材料要求：1. 1. 1进入工地的原材料必须有出厂合格证或化验单。

1．1. 2聚苯乙烯板采用容重18-20kg/m3自熄型板材。

摆放平整，防止雨淋及曝晒。

1. 1. 3水泥为32.5#普通硅酸盐水泥和425#硫铝酸盐水泥，水泥必须有出厂日期，凡有结块现象或出厂日期超过3个月的必须根据化验结果确定如何使用。

1. 1. 4采用细度模数2.0-2.8，筛除大于2.5 mm颗粒的砂子，其含泥量小于1%。

1. 1. 5玻璃丝布必须放在干燥处，地面必须平整，摆放宜立放平整，避免相互交错摆放。

2. 1基层处理2. 1. 1做EPS外墙保温系统的墙面应进行墙体抹灰，找平基层，墙面平整度用2m靠尺检测，其平整度≤3mm，阴、阳角方正。

局部不平整超限度部位用1：2水泥砂浆找平。

3. 1. 2基层表面应光滑、坚固、干燥、无污染或其它有害的材料。

2. 1. 3墙外的消防梯、水落管、防盗窗预埋件或其它预埋件、进口管线或其它预留洞口，应按设计图纸或施工验收规要求提前施工。

3. 1施工要求：3. 1. 1 施工温度不应低于5℃，而且施工完成后，24小时气温高于5℃。

夏季高温时，不宜在强光下施工。

4. 1. 2 5级风以上或雨天禁止作业。

4. 1. 3抹找平层前，抹灰部位根据情况提前半个小时浇水。

3. 1. 4找平层用1：3水泥砂浆。

3. 1. 5窗口，窗膀水平角及垂直角要挂线施工。

4. 1科龙EPS外墙保温系统的施工4. 1. 1施工程序基面检查或处理→工具准备→阴阳角、门窗膀挂线→基层墙体湿润→配制聚合物砂浆，挑选EPS板→粘贴EPS板→ EPS板塞缝，打磨、找平墙面→配制聚合物砂浆→EPS板面抹聚合物砂浆，门窗洞口处理，粘贴玻纤网，面层抹聚合物砂浆→找平修补，嵌密封膏→外饰面4. 1. 2粘贴EPS板4. 1. 2. 1工具明细1. 锯条或刀锯2. 打磨EPS板的粗砂纸挫子或专用工具3. 小压子或铁勺4. 铝合金靠尺5. 铁卷尺6. 线绳、线坠7. 墨斗4. 1. 2. 2配料工具1．铁灰槽（建议1m×0.4m×0.3m）2．小铁平锹3．提漏（1kg/个或5kg/个）4．塑料桶（建议能装15kg水泥作为量桶）5．铁筛网（16目）4． 1. 2. 3粘贴聚苯乙烯板（EPS板）1．配制聚合物砂浆必须有专人负责，以确保搅拌质量。

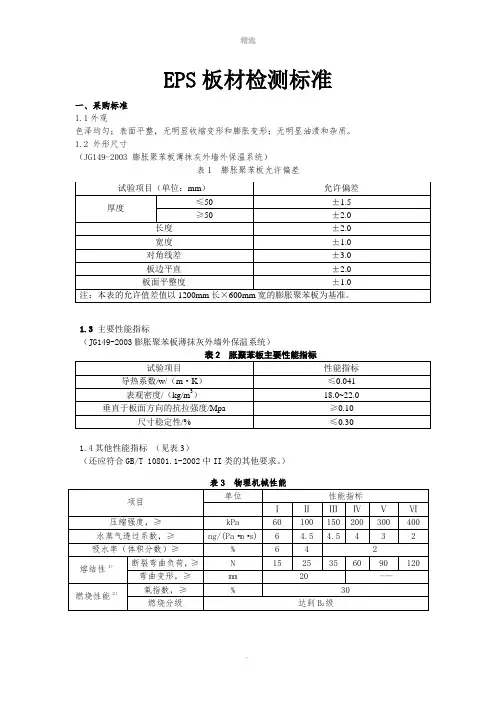

EPS板材检测标准一、采购标准1.1外观色泽均匀；表面平整，无明显收缩变形和膨胀变形；无明显油渍和杂质。

1.2 外形尺寸（JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统）表1 膨胀聚苯板允许偏差1.3 主要性能指标（JG149-2003膨胀聚苯板薄抹灰外墙外保温系统）表2 胀聚苯板主要性能指标1.4其他性能指标（见表3）（还应符合GB/T 10801.1-2002中II类的其他要求。

）表3 物理机械性能二、验收标准1．质量要求1.1外观色泽均匀；表面平整，无明显收缩变形和膨胀变形；无明显油渍和杂质。

1.2 外形尺寸1.3 主要性能指标1.4其他性能指标燃烧性能：应为阻燃型，达到B2级。

2. 取样方法不超过2000m2为一批，随机抽取3块样品进行检验。

3. 检验方法3.1 外观在自然光下目测。

3.2 外形尺寸从每批到货中随机抽取3 块，用卷尺准确测量每块板的长、宽、厚。

3.3 表观密度从每批到货中随机抽取3 块，用电子称称量其重量，计算每块板的密度，实验结果取 3 个结果的算术平均值如实记录测定结果。

3.4 导热系数查看供应商随货提供的型式检测报告数据。

3.5 垂直于板面方向的抗拉强度查看供应商随货提供的型式检测报告数据。

3.6尺寸稳定性3.6.1试验方法1(GB 8811-2008)3.6.1.1试样的制备用锯切或其他机械加工方法从样品上切取试样，并保证试样表面平整而无裂纹，若无特殊规定，应除去泡沫塑料的表皮。

3.6.1.2 试样尺寸试样为长方体，试样最小尺寸为（100±1）mm×（100±1）mm×（25±0.5）mm。

3.6.1.3 试样数量对选定的任一试验条件，每一批次至少测试三个试样。

3.6.1.4 状态调节试样应按GB/T2918-1998 的规定，在温度（23±2）℃、相对湿度45％～55％条件下进行状态调节。

3.6.1.5 试验条件（-55±3）℃（70±2）℃（-25±3）℃（85±2）℃（-10±3）℃（100±3）℃（0±3）℃（110±3）℃（23±2）℃（125±3）℃（40±2）℃（150±3）℃当选者相对湿度90%-100%时，使用如下温度条件：（40±2）℃（70±2）℃经供需双方协商一致，可以使用其他试验方法3.6.1.6 尺寸测量位置按照GB/T 6342 1966中规定的方法，测量每个试样三个不同位置的长度（L1、L2、L3），宽度（W1、W2、W3）及五个不同点的厚度（T1、T 2、T 3、T 4、T 5）,如图1所示。

海容eps模块验收规范相比较传统的砖混结构，现浇剪力墙体不仅承载力*强，而且具有塑性变形能力，具有*好的抗震性能！HR-海容EPS模块容重为35kg/m3，产品质量稳定，能够适应结构墙体正常变形，并且几何尺寸准确（±0.2mm），错缝插接组合使墙体外表面平整、插接咬合，接缝*密闭，有效阻断了热桥，避免了传统建筑存在的结露、长毛、开裂、空鼓、脱落的质量缺陷现象发生，主体结构得到较好保护，可以耐受全寿命周期内室外气候长期反复作用而不破坏。

砖，是以泥土为原料并经高温烧制而成的建筑材料，据考证至少已有5000年的历史。

进入19世纪砖的发展已经腾飞，从初的手工制砖坯到全自动砖机流水线，从木柴火烧制到轮窑批烧，从先晒后烧到流水线隧道窑一次烧成，从人工搬砖到自动码坯机到全自动智能机器人，从日产几万到了日产几十万块，从标砖到多孔砖、节能砖，从只能使用粘土到页岩。

煤矸石、建筑垃圾扩大到几十个种类。

砖是建筑的灵魂，究竟历史的锤炼，秦砖汉瓦.历史辉煌。

HR-海容EPS 模块材料本身导热系数仅为0.028w/m.k，保温效果*好，在北方寒冷的冬天不生炉子，仅靠阳光照射，室内温度就能达到15℃-22℃；夏天不用开空调，调节窗帘避免阳光照射，室内就能保持在27℃以下，真正实现冬暖夏凉。

冬季的室温与同等条件的砖混建筑相比可提高7-11度，25CM厚HR-海容EPS 模块复合墙体相当于460CM的红砖厚度墙体的保温效果。

墙体整体达到75%节能标准要求，比普通建筑节能92%！东营海容新材料位于美丽富饶的黄河三角洲南部-山东省东营市广饶县大王工业园，成立于2010年10月，注册资本7850万元，是一家集非织造布、涉外进出口贸易、可发性聚苯乙烯、海容建筑节能一体化空腔模块生产、销售、研发于一体的**集团企业。

公司新建无菌卫生材料生产车间，引进国内的SSS生产技术，全程无菌化生产，产品主要用于医疗、卫生护理等方面，宽幅3200mm,年产40000吨，产品**美国、加拿大、巴西、日本、韩国等十几个及地区。
