外墙饰面砖粘贴技术交底

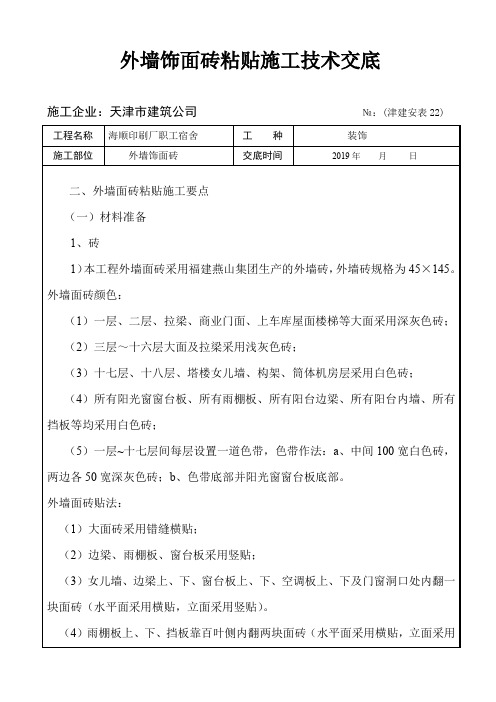

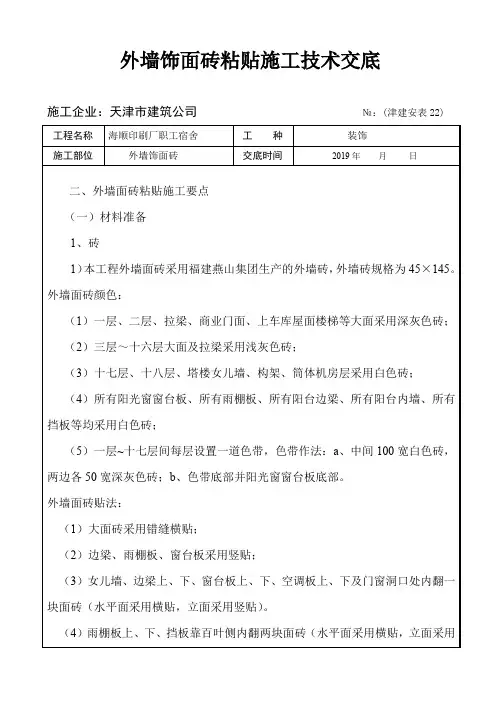

外墙饰面砖粘贴施工技术交底施工企业：天津市建筑公司№：(津建安表22) 工程名称海顺印刷厂职工宿舍工种装饰施工部位外墙饰面砖交底时间2019年月日二、外墙面砖粘贴施工要点（一）材料准备1、砖1）本工程外墙面砖采用福建燕山集团生产的外墙砖，外墙砖规格为45×145。

外墙面砖颜色：（1）一层、二层、拉梁、商业门面、上车库屋面楼梯等大面采用深灰色砖；（2）三层～十六层大面及拉梁采用浅灰色砖；（3）十七层、十八层、塔楼女儿墙、构架、筒体机房层采用白色砖；（4）所有阳光窗窗台板、所有雨棚板、所有阳台边梁、所有阳台内墙、所有挡板等均采用白色砖；（5）一层~十七层间每层设置一道色带，色带作法：a、中间100宽白色砖，两边各50宽深灰色砖；b、色带底部并阳光窗窗台板底部。

外墙面砖贴法：（1）大面砖采用错缝横贴；（2）边梁、雨棚板、窗台板采用竖贴；（3）女儿墙、边梁上、下、窗台板上、下、空调板上、下及门窗洞口处内翻一块面砖（水平面采用横贴，立面采用竖贴）。

（4）雨棚板上、下、挡板靠百叶侧内翻两块面砖（水平面采用横贴，立面采用竖贴）。

（5）每层楼设置一道5mm宽×30mm深的水平伸缩缝，伸缩缝采用透明硅酮密封胶封闭。

2）所有进场的外墙砖要求厂家提供出厂检验报告和产品合格证。

进场后，按相关规范、标准每5000㎡砖抽检一次。

2、水泥采用普通硅酸盐32.5R。

进场水泥必须出厂质量证明，现场对水泥的凝结时间、安定性及抗压强度进行试验。

同一生产厂家、同一生产批号的水泥每200吨抽检一次。

3、本工程外墙面砖施工中所用砂均采用特细砂，要求砂的含泥量不大于3％，细度模数不小于0.8。

进场的砂每400吨抽检一次。

4、界面处理剂、粘结剂、勾缝剂均掺加“远固”牌甲基纤维素。

5、水采用自来水。

6、装饰脚手架：一层～十层采用落地装饰架，其上采用槽钢悬挑装饰架。

（二）粘贴方法在水泥浆、粘贴砂浆、勾缝剂中加入“远固”牌甲基纤维素胶液，胶液：“远固”牌甲基纤维素粉：水＝1：150（重量比）工艺流程基层处理→吊垂直、套方、找规距、贴灰饼→抹找平层→排砖、分格、弹线→粘贴面砖→勾缝→清理表面施工要点1、基层处理外墙对拉丝杆所留洞，采用膨胀止水条进行封堵；外墙脚手眼洞采用细石砼内掺ZY膨胀剂进行封堵，在抹灰时，挂钢丝网防止开裂。

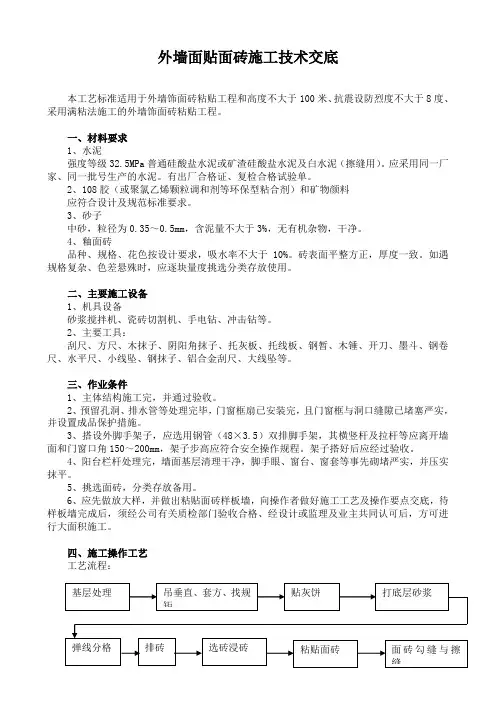

外墙面贴面砖施工技术交底本工艺标准适用于外墙饰面砖粘贴工程和高度不大于100米、抗震设防烈度不大于8度、采用满粘法施工的外墙饰面砖粘贴工程。

一、材料要求1、水泥强度等级32.5MPa普通硅酸盐水泥或矿渣硅酸盐水泥及白水泥（擦缝用）。

应采用同一厂家、同一批号生产的水泥。

有出厂合格证、复检合格试验单。

2、108胶（或聚氯乙烯颗粒调和剂等环保型粘合剂）和矿物颜料应符合设计及规范标准要求。

3、砂子中砂，粒径为0.35～0.5mm，含泥量不大于3%，无有机杂物，干净。

4、釉面砖品种、规格、花色按设计要求，吸水率不大于10%。

砖表面平整方正，厚度一致。

如遇规格复杂、色差悬殊时，应逐块量度挑选分类存放使用。

二、主要施工设备1、机具设备砂浆搅拌机、瓷砖切割机、手电钻、冲击钻等。

2、主要工具：刮尺、方尺、木抹子、阴阳角抹子、托灰板、托线板、钢暂、木锤、开刀、墨斗、钢卷尺、水平尺、小线坠、钢抹子、铝合金刮尺、大线坠等。

三、作业条件1、主体结构施工完，并通过验收。

2、预留孔洞、排水管等处理完毕，门窗框扇已安装完，且门窗框与洞口缝隙已堵塞严实，并设置成品保护措施。

3、搭设外脚手架子，应选用钢管（48×3.5）双排脚手架，其横竖杆及拉杆等应离开墙面和门窗口角150～200mm，架子步高应符合安全操作规程。

架子搭好后应经过验收。

4、阳台栏杆处理完，墙面基层清理干净，脚手眼、窗台、窗套等事先砌堵严实，并压实抹平。

5、挑选面砖，分类存放备用。

6、应先做放大样，并做出粘贴面砖样板墙，向操作者做好施工工艺及操作要点交底，待样板墙完成后，须经公司有关质检部门验收合格、经设计或监理及业主共同认可后，方可进行大面积施工。

四、施工操作工艺工艺流程：（一）基体为混凝土墙面：1、基层处理：将凸出墙面的混凝土剔平，若为大钢模板施工的混凝土墙应凿毛，并用钢丝刷满刷一遍，清除干净，然后浇水湿润；对于很光滑的混凝土表面进行“毛化处理”，先将表面灰尘、污垢清理干净，用10%碱水将混凝土表面的油污刷掉，随之用清水把碱液冲净，待混凝土表面干了，用1：1水泥细砂浆内掺水重20%的108胶，用笤帚将砂浆甩到墙上（或喷），终凝后洒水养护，使水泥砂浆有较高的强度，与混凝土墙面粘结牢固。

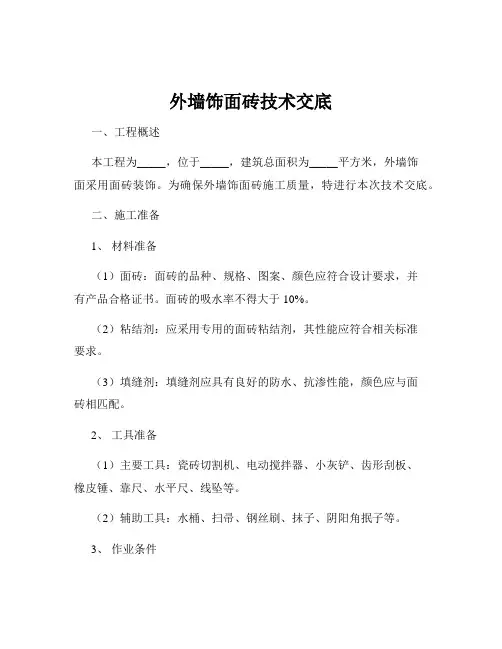

外墙饰面砖技术交底一、工程概述本工程为_____，位于_____，建筑总面积为_____平方米，外墙饰面采用面砖装饰。

为确保外墙饰面砖施工质量，特进行本次技术交底。

二、施工准备1、材料准备（1）面砖：面砖的品种、规格、图案、颜色应符合设计要求，并有产品合格证书。

面砖的吸水率不得大于 10%。

（2）粘结剂：应采用专用的面砖粘结剂，其性能应符合相关标准要求。

（3）填缝剂：填缝剂应具有良好的防水、抗渗性能，颜色应与面砖相匹配。

2、工具准备（1）主要工具：瓷砖切割机、电动搅拌器、小灰铲、齿形刮板、橡皮锤、靠尺、水平尺、线坠等。

（2）辅助工具：水桶、扫帚、钢丝刷、抹子、阴阳角抿子等。

3、作业条件（1）外墙基层已完成，并通过验收。

基层表面应平整、坚实、洁净，无油污、脱模剂等妨碍粘结的附着物。

（2）外墙门窗框已安装完毕，并经验收合格。

（3）外墙预留孔洞、预埋件等已处理完毕。

（4）施工环境温度应在 5℃以上，风力不大于 5 级。

三、施工工艺流程1、基层处理（1）将基层表面的灰尘、污垢、油渍等清理干净，并用钢丝刷将基层表面刷毛。

（2）对于光滑的基层表面，应进行凿毛处理，以增加粘结力。

（3）基层表面如有裂缝、空鼓等缺陷，应进行修补处理。

2、吊垂直、套方、找规矩（1）在建筑物大角、门窗口边及通天柱、垛子处用经纬仪打垂直线找直，并将其作为控制线，以控制面砖的垂直度和平整度。

（2）根据面砖的规格尺寸和墙面尺寸，进行排砖设计，确定面砖的横竖排列方式和砖缝宽度。

3、抹底层砂浆（1）在基层表面涂刷一道界面剂，增强基层与砂浆的粘结力。

（2）分层抹底层砂浆，第一层厚度为 5mm，用抹子压实搓毛；第二层厚度为 10mm，用刮尺刮平，并用木抹子搓毛。

4、弹线分格（1）待底层砂浆干燥后，根据排砖设计，在墙面上弹出分格线。

（2）分格线应宽窄一致，横竖通顺。

5、排砖（1）按照弹线分格的位置，进行面砖试排。

（2）在同一墙面上，非整砖应排在次要部位或阴角处，且不宜小于 1/2 砖。

质量技术交底记录工程项目名称建设单位名称监理单位名称施工单位名称分部分项名称外墙饰面砖铺贴工程交底日期交底人署名接受人署名交底内容：1、饰面砖资料应表面平坦、边沿齐整、棱角不得损坏，并应拥有产品合格证。

2、饰面砖资料的表面应光洁和干净，质地坚固，尺寸、色彩一致，不得有暗痕和裂纹，吸水率不得大于10％。

3、拌制沙浆应用干净水。

施工时所用胶结资料的品种、掺合比率应切合设计要乞降施工规范的规定，并拥有产品合格证。

4、饰面砖分项工程的资料品种、规格、图案、固定方法和沙浆种类，应切合设计要求。

5、镶贴、安装修面砖的基体，应拥有足够的强度、稳固性和刚度。

6、饰面砖应镶贴在平坦粗拙的基层上，圆滑的基层表面镶贴前应办理。

残留的沙浆、灰尘和油渍应消除干净。

7、饰面砖应镶贴平坦，接缝宽度应切合设计要求；并勾缝密实，以防外墙渗水到室内。

8、镶贴室外突出的檐口、腰线、窗口、雨篷等饰面，一定有流水坡度和滴水线（槽）。

9、饰面砖其粘结强度同时切合以下两项指标时定为合格：⑴每组试样均匀粘结强度不该小于0.40Mpa; ⑵每组有一个试样的粘结强度小于0.40Mpa, 但不该小于0.30Mpa 。

当两项指标均不切合要求时，其粘结强度为不合格。

10、砖墙面的打底应提早 1 天浇水湿透后，先贴灰饼后做冲筋再用1： 3水泥沙浆打底，木抹子搓平，隔天浇水保养许多于7 天。

11、关于砼基层打底应用1：1 水泥细沙浆（内掺20％ 107 胶）喷或甩到砼基层上，作“毛化办理”后再行打底。

12、饰面砖镶贴前应先选砖预排，以便拼缝均匀。

在同一墙面上的横竖摆列，不宜有一行以上的非整砖。

非整砖行应排在次要部位或阴角处。

优秀工程不得存在有非整砖现象。

13、外墙饰面砖宜采纳1：2 水泥沙浆镶贴，沙浆厚度为6-10mm；镶贴用的水泥沙浆可掺适当石灰膏保和易性。

14、勾缝后，应实时将面层残余的水泥浆冲洗干净，并做好成品的保护。

15、饰面砖镶贴一定坚固不空鼓、无倾斜、无缺棱掉角和裂痕等缺点。

外墙纸皮砖贴饰技术交底1.1、技术准备：编制室外贴饰面砖工程施工方案，并对工人进行书面技术交底。

1.2，1根据甲方施工员提供的施工图确定分清各部位的面砖颜色。

领会图纸标准要求。

1.2、2材料准备：1.2.1、水泥采用不低于32.5级的普通硅酸盐水泥或不低于42.5级的矿渣硅酸盐水泥，水泥必须有出厂合格证和抽检报告，抽检应按同厂家、同强度、同批次每200t抽验一次，每批抽样不少于一次。

1.2.2、砂用特细砂，同一产地每600t抽检一次，细度模数≧0.7，含泥量≦3%。

1.2.3、黏结砂浆：基层为无机盐保温浆料，其黏结砂浆应采用合格厂家且经现场抽检合格的产品。

1.2.3、外墙饰面砖的品种、规格、颜色、图案和主要技术性能应与设计要求相符。

外墙饰面砖进场时必须具备出厂合格证和检验报告，并按同一厂家、同一炉号、同一规格和颜色进行抽检复验，检验面砖的吸水率、表面质量、几何尺寸等指标必须合格。

1.2.4、外加剂：建筑胶、抗渗剂等进场时，必须有出厂合格证和检验报告，抽检根据合同要求进行随机抽检，且合格。

1.3、现场准备：1.3.1、主体结构已施工完毕，且通过验收合格。

1.3.2、外架及垂直运输机械设备已搭设完毕，且经验收合格。

1.3.3、阳台栏杆、予留孔洞、排水管、穿墙管已处理完毕；门窗框已固定，铝合金、塑钢门窗的框边已按设计要求填塞密实。

1.3.4、墙面基层已清理干净，脚手眼、窗台、窗套等已用与基层相同的材料砌填好；突出部分已凿打完毕。

1.3.5、做好样板墙，确定施工工艺及操作要点，且经设计、监理、建设单位验收合格。

1.3.6、若基层为胶粉聚苯颗粒保温浆料，其保温浆料面层的抗裂砂浆应施工完毕且检验合格。

2、工艺流程：砼打凿→凸凹补修→挂线做饼→水泥砂浆打底→满布钢丝网→面层搓平→弹线、摆样→粘贴面砖→勾缝、擦净、修整完善→验收。

3、施工工艺1）砼打凿：砼基底上首先把凸出墙面的砼凿平，剔凿外墙表面浮浆灰尘，清除油污。

饰面砖工程技术交底一、项目概述饰面砖工程是指在建筑物外墙或室内墙面进行装饰性砖瓦铺贴的工程。

本次工程旨在对饰面砖施工进行技术交底，确保施工过程中的质量和安全。

二、施工材料及设备1. 饰面砖：采用规格为300mm×300mm的陶瓷饰面砖，颜色为米黄色。

2. 砂浆：采用水泥、砂子和特殊添加剂配制而成的砂浆，强度等级为M5。

3. 工具：砖切割机、砂轮机、批刀、刮板、水平仪、量尺等。

三、施工准备1. 施工前检查：施工前应检查墙体是否平整、无裂缝，确保墙面符合饰面砖施工的要求。

2. 材料准备：将饰面砖、砂浆和施工工具按需准备好，并进行质量检查。

3. 施工区域划分：根据施工计划，将施工区域进行划分，并设置警示标志。

四、施工工艺1. 基层处理：墙面基层应清理干净，确保无灰尘、油污等杂物。

如有裂缝，应进行修补处理。

2. 砂浆施工：使用批刀将砂浆均匀涂抹在墙面上，厚度约为10mm。

注意砂浆的均匀性和垂直度。

3. 砖瓦铺贴：将饰面砖按照设计要求依次贴在已涂抹砂浆的墙面上，注意砖与砖之间的间距和水平度。

4. 砖瓦修整：在铺贴完成后，使用砂切割机和砂轮机修整砖瓦边缘，使其平整、美观。

5. 清洁工作：施工完成后，清理施工区域的杂物和残渣，确保施工现场整洁。

五、质量控制1. 砂浆配比：砂浆的配比应按照设计要求进行，严禁私自调整。

2. 砖瓦质量：饰面砖应符合国家标准，无明显瑕疵和损坏。

3. 砖瓦铺贴：砖与砖之间的间距应均匀，水平度应符合设计要求。

4. 施工工艺：施工工艺要符合相关规范和标准，确保施工质量和安全。

六、安全注意事项1. 施工现场应设置警示标志，确保施工区域的安全。

2. 施工人员应佩戴好安全帽、手套等个人防护用品，严禁穿拖鞋等不符合安全要求的服装。

3. 施工期间应注意防滑，避免发生意外事故。

4. 施工现场应保持整洁，杂物和工具应妥善摆放，避免造成伤害。

七、验收标准1. 砖瓦铺贴的间距均匀，水平度符合设计要求。

外墙饰面砖施工技术交底一、主要施工方法1、材料要求（1）水泥：基层处理采用PO 32.5，水泥应有出厂证明，并对凝结时间、安定性及抗压强度进行复试。

（2）砂：基层处理采用粗砂或中砂，各项指标要符合《普通混凝土用砂质量标准及检验方法》（JGJ52）要求，使用前过筛，含泥量不应大于3%。

（3）粘结材料：粘结材料：砼面采用保温钉及专用胶，且按照《建筑工程饰面砖粘结强度检验标准》（JGJ110）的规定。

（4）挂网：采用规格Ø１.0×２０×２０满挂。

（５）饰面砖：采用145*45纸皮砖。

2、主要机具：主要机具包括：钢丝刷、錾子、铁锤、毛刷、笤帚、水桶、铁抹子、木抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制（选砖）套板、线坠、盒尺、墨线盒、水泥钉、铅丝、铅笔、方尺、成品塑料卡具、手推车等。

3、施工前准备（1）饰面砖、水泥、砂、镀锌网、粘结材料等按要求进场存放，其中饰面砖、镀锌网、粘结材料应有生产厂家的出厂检验报告和产品合格证，并应对饰面砖几何尺寸、表面质量、色彩等指标进行复检。

（2）饰面砖取样复检合格后，使用自制套板逐块选砖，饰面砖的尺寸偏差应在《挤压陶瓷砖》（JC/T457.3-2002）规定的范围之内。

同时用肉眼观察饰面砖表面，缺陷及色差明显的不允许使用。

（3）外墙施工脚手架，经验收符合使用要求和安全规定；爆板涨板、阳台、护栏、突出墙面的造型以及墙面各种预留洞口、预埋件已处理完毕；门窗防雷接地验收完成。

4、操作工艺（1）工艺流程：混凝土基层处理→甩浆→挂钢网→吊垂直→套方找规矩→打灰饼→打底灰抹找平层→排砖→分格弹线→粘贴饰面砖→填缝→清理表面→分格缝施工→拆架修补拉结点架眼。

（2）操作工艺：1）、基层处理：对混凝土结构外观尺寸偏差过大的先进行剔打、打磨，然后采用防水砂浆找平、甩浆、挂钢丝网。

2）、吊垂直、套方、找规矩、贴灰饼：①在建筑物大角、门窗口边、处用经纬仪（或吊线坠）打垂直线找直，并将其作为竖向控制线，把楼层水平线引到外墙作为横向控制线。

外墙砖粘贴质量技术交底工程名称建设单位工程编号监理单位交底部位施工单位交底人签字交底日期分部分项工程外墙砖粘贴接收人签字交底内容：一、分线、弹线、排砖1、分线、弹线：外墙面砖粘贴时每面除弹纵横线(间距为1.2m)外，每条纵线宜挂铅垂线，铅线略高于面砖1mm。

2、排砖：①阳角、窗口、大墙面、柱垛等主要部位都要排整砖，非整砖要放在阴角或不明显处，且不宜小于1/2整砖。

②墙面阳角处采取搭接粘贴的方式（大面砖遮小面砖、正面砖遮侧面砖），粘贴前应确定建筑物的正面和侧面。

③墙体变形缝处，面砖宜从缝两侧分别排列，留出变形缝。

④对于女儿墙、窗台、隔板、凸窗板等水平阳角处，立面砖应压盖顶面砖，立面底皮砖应封盖底平面面砖，可下突3～5mm兼做滴水线，底平面面砖向内适当翘起以便滴水。

二、饰面砖粘贴1、粘贴顺序应由上至下分层分段进行，每段内应自下而上进行，而且要先贴附墙柱，后墙面，再贴窗间墙。

2、饰面砖胶粘剂厚度2～3mm，面砖卧灰应饱满，以免形成渗水通道现象，并在受冻后造成外墙饰面砖空鼓开裂。

贴砖时，砖里边线对准弹线，外侧边线对准铅线，四周全部对线后，再将砖压实固定。

4、先固定好靠尺板，贴最下第一板砖时，面砖贴上后用灰铲柄轻敲击面砖，使之附线，再轻敲固定。

用靠尺随时找平，调整平整和垂直度，每板饰面砖应齐缝，在粘接层初凝前，调整面砖位置和接缝宽度，初凝后严禁振动或移动面砖，以免造成面砖粘接不牢固，脱掉面砖现象。

5、墙面凸出的卡件，水管、栏杆及其他凸出构件，宜采用整砖套割套贴，套割缝隙在2mm以内，圆孔宜采用专用开孔器具来处理，不得采用非整砖拼凑粘贴。

6、粘贴施工时，当室外温度大于35℃时，应采用遮阳措施，室外气温低于5℃时应禁止粘贴，下雨天禁止粘贴。

三、饰面砖勾缝勾缝形式为凹圆缝，凹进深度为2～3mm，勾缝采用1:2水泥砂浆并掺加防水剂，勾缝宜先勾水平缝再勾竖缝，纵横交叉处要过渡自然，不能有明显痕迹，缝要在一个水平面上，平直深浅一致，表面光滑。

技术交底记录资料编号工程名称施工单位审核人分包单位□施组总设计交底□单位工程施组交底□施工方案交底□专项施工方案交底 施工作业交底交底部位外墙饰面砖粘贴接受交底范围瓦工班组交底摘要：外墙砖采用240×115×8mm 规格的同质外墙砖，色彩为深灰色；采用专用粘结剂粘贴，专用勾缝剂进行勾缝，勾成圆弧凹缝；采用横排骑马缝。

本工程四周外墙的室外地坪至二层顶标高处粘贴面砖，总粘贴面积约1300m 2。

交底内容：一、作业准备1、材料要求表1材料计划表序号名称规格/型号单位数量备注1饰面砖240×115×8m 214002粘接剂专用聚合物粘接剂袋503勾缝剂专用勾缝剂袋204水泥42.5kg 1005砂细砂kg2002、主要机具表2主要机具计划表序号名称规格/型号单位数量备注1电动切割机手持台42电动搅拌器900w 台23墨线盒20m 只44靠尺2m 根55线坠1kg 只46铝合金U 型槽10×10m 1007卷尺7.5m把43、作业条件（1）饰面砖、粘结材料、填缝材料、密封材料等主要材料已进场，并经复验合格，劳务队接到项目部质检员通知后方可使用。

（2）外墙抹灰已完成，并验收合格。

（3）外窗框已安装完毕，框与墙体间的缝隙已封堵密实并验收合格;阳台、护栏、突出墙面的造型及墙面各种预留洞口、预埋件等已处理完毕;高层建筑金属门窗防雷接（1）外墙饰面砖的品种、规格、图案、颜色和性能应符合要求。

（2）外墙饰面砖粘贴工程的找平、防水、粘结、填缝材料及施工方法应符合要求。

（3）外墙饰面砖粘贴工程的伸缩缝设置应符合要求。

（4）外墙饰面砖粘贴应牢固。

（5）外墙饰面砖工程应无空鼓、裂缝。

2、一般项目（1）外墙饰面砖表面应平整、洁净、色泽一致，应无裂痕和缺损。

（2）饰面砖外墙阴阳角构造应符合要求。

（3）墙面凸出物周围的外墙饰面砖应整砖套割吻合，边缘应整齐。

墙裙、贴脸突出墙面的厚度应一致。
