1检验批 编号最小/实际抽样数量施工单位检测调试负责人监理（建设）单位施工单位项目专业监理工程师 (建设单位项目专业负责人)：专业工长专业检测员施工班组长经经电气系统运行试验均符合设计及规范要求，合格。
检测调试说明：将接通正式电由建筑供电系统供应的电力来整合运行所有的系统设备并检测其运行结果是否符合设计要求。
1、动力箱、照明箱绝缘检查后，通知低压配电房可以送电，配电房电工确认可以送电后，合闸并挂上通电标识；2、设备主电源柜通电后，分别对各设备主机、水泵等控制箱和风机盘管控制箱送电；3、楼层主电源供电电缆绝缘检查后，通知低压配电房可以送电，配电房电工确认可以送电后，合闸并挂上通电标识；4、楼层主电源箱、柜受电后，参照上面的步骤对各支回路配电，配电至各分配电箱完毕后，挂上送电标识；5、电源送至各配电箱，并对各灯具插座回路再次绝缘检查后，开始送电，送电完毕后挂上送电标识。

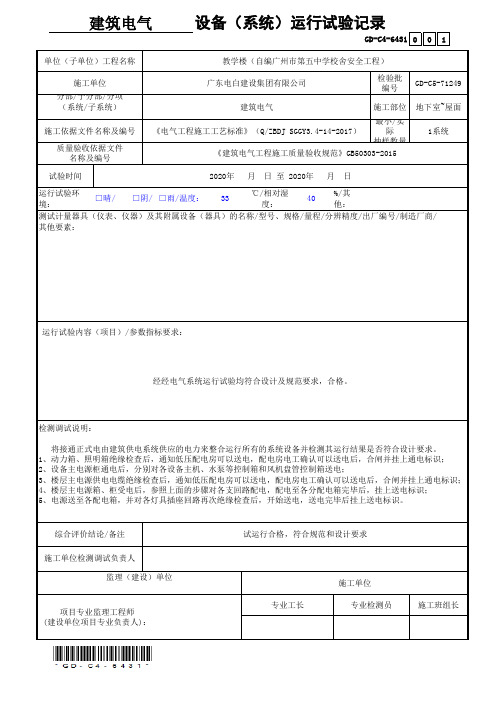

综合评价结论/备注试运行合格，符合规范和设计要求40%/其他：测试计量器具（仪表、仪器）及其附属设备（器具）的名称/型号、规格/量程/分辨精度/出厂编号/制造厂商/ 其他要素：运行试验内容（项目）/参数指标要求：质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015试验时间2020年 月 日 至 2020年 月 日运行试验环境：□晴/□阴/□雨/温度：33℃/相对湿度：GD-C5-71249分部/子分部/分项 （系统/子系统） 建筑电气施工部位地下室~屋面施工依据文件名称及编号《电气工程施工工艺标准》（Q/ZBDJ SGGY3.4-14-2017）1系统建筑电气设备（系统）运行试验记录GD-C4-6431单位（子单位）工程名称教学楼（自编广州市第五中学校舍安全工程）施工单位广东电白建设集团有限公司。
电气设备测试、调试记录C7-6-001设备种类试验V记录项目检验V调试V配电箱、ZXA-1-4主要试验、检验、调试内容：1、母线连接压接牢固。
2、隔离开关，负荷开关分、合灵活。
3、开关动触头与静触头接触良好，接触面均匀。
4、工作零线与保护零线分别压接牢固。
5、漏电开关，按试验按钮，动作灵活。
6、通电试验、检验，各种仪表、指标正常，线电压均为400V。
结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。
2022年年10月14日参加人员电气技术负责人电管人员安全员试验、检验、调试人员临时用电电气设备试验、检验、调试记录AQ-C7-6工程名称5#商品住宅楼等35项（顺义区赵全营镇镇中心区E1-03、E3-03、E3-04等地块居住、商业（配建限价商品房）（原板桥二期）项目）编号C7-6-002设备种类生活区、办公区、食堂电气安装试验V记录项目检验V调试V1、选用电器材料合格。
2、日光灯选用电子起动，开关控制相线。
3、插座与照明分开敷设，选用单相220V/20A漏电开关控制。
4、开关选用按板式控制相线，距门边水平距离合格。
5、线路敷设选用PVC塑料线槽，电线为BV塑铜线。
6、送电试运行正常，测试相电压230V。
7、选用电器材料合格。
8、插座与照明分开敷设，选用220V/20A漏电开关控制。
9、开关选用防水型、控制相线，距门边水平距离合格。
10、插座选用防水型，安装高度合格。
11、线路敷设选用PVC塑料线槽，电线为BV塑铜线。
12、电器金属外壳与保护零线可靠连接。
13、控制开关分、合灵活，漏开动作正常。
14、送电试运行正常相电压230V。
结论及处理意见：经检验及通电试运行开关电气完好，符合运行规范要求同意进行下一验收程序。
2022年年10月20日参加人员电气技术负责人电管人员安全员试验、检验、调试人员临时用电电气设备试验、检验、调试记录AQ-C7-6工程名称5#商品住宅楼等35项（顺义区赵全营镇镇中心区E1-03、E3-03、E3-04等地块居住、商业（配建限价商品房）（原板桥二期）项目）编号C7-6-003设备种类试验V记录项目检验V调试VFXB1#8#二级电箱主要试验、检验、调试内容：1、电缆两端压接紧固，接触良好。
电气设备空载试运行和负荷试运行记录
鲁DQ-038-001
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制电气设备空载试运行和负荷试运行记录
山东省建设工程质量监督总站监制。
津资 K—D3—3 填写说明
一、一般说明：
1．成套配电柜、双电源切换箱、动力控制柜(屏、台、箱)、动力控制系统和电动机，应做空载试运行并记录；电气工程整体系统运行、需要负荷试运行的动力
设备和控制系统、柴油发电机，应做负荷试运行并记录。
2．每台设备或系统应分别记录。
负荷试运行末端主、备运行的动力系统可
填写在一表内，系统内各台设备不再单独填写负荷试运行记录。
3．需要负荷试运行的动力设备和控制系统，是指不允许空载运行的电气设
备和规范、产品或设计要求负荷试运行的电气动力设备。
电气工程整体系统负
荷试运行，记录工程总变配电设备的运行情况。
4．试运行应记录各段的电压、电流值，分段方法：
当运行时间≤30分钟不分段，<2小时分两段，≥2小时分三段。
二、栏目说明：
1．表头中“________”处应填写“空载”或“负荷”。
2．“试运行时间”栏：空载主回路无电流时为15—30分，有电流时为1--2
小时，电动机为2小时：负荷试运行不小于2小时，发电机为12小时。
3．“试运行情况”栏：应按规范及产品技术文件规定，在运行中应检查的项目分别记录，每项目的记录应填写项目的名称和检查的部位、手段、结果。
4．“大容量节点温度测试”栏：指运行达到稳定温升后，对≥630A电气连接各类节点温度测试值的记录。
5．范表中“型号”为控制柜和泵电机的型号，“●”为所测得的数值。
低压电气动力设备试运行记录范例篇一：低压电气动力设备试运行记录z低压电气动力设备试运行记录编号：篇二：低压电气动力设备试运行记录低压电气动力设备试运行记录编号： 06?04 /（07?04）□□□低压电气动力设备试运行记录说明《建筑电气工程施工质量验收规范》GB50303?2023.3.7低压电气动力设备试验和试运行应按以下程序进行：1设备的可接近裸露导体接地（PE）或接零（PEN）连接完成，经检查合格，才能进行试验；2动力成套配电（控制）柜、屏、台、箱、盘的交流工频耐压试验、保护装置的动作试验合格，才能通电；3控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。
10 低压电气动力设备试验和试运行10.1 主控项目10.1.1 试运行前，相关电气设备和线路应按本规范的规定试验合格。
10.1.2 现场单独安装的低压电器交接试验项目应符合本规范附录Ｂ的规定。
10.2 一般项目10.2.1 成套配电（控制）柜、台、箱、盘的运行电压、电流应正常，各种仪表指示正常。
10.2.2 电动机应试通电，检查转向和机械转动有无异常情况；可空载试运行的电动机，时间一般为2h，记录空载电流，且检查机身和轴承的温升。
10.2.3 交流电动机在空载状态下（不投料）可启动次数及间隔时间应符合产品技术条件的要求；无要求时，连续启动2次的时间间隔不应小于5min，再次启动应在电动机冷却至常温下。
空载状态（不投料）运行，应记录电流、电压、温度、运行时间等有关数据，且应符合建筑设备或工艺装置的空载状态运行（不投料）要求。
10.2.4 大容量（630A及以上）导线或母线连接处，在设计计算负荷运行情况下应做温度抽测记录，温升值稳定且不大于设计值。
10.2.5 电动执行机构的动作方向及指示，应与工艺装置的设计要求保持一致。
篇三：低压电气动力设备试验和试运行质量记录低压电气动力设备试验和空载试运行分项工程检验批质量验收记录表 DQ3.4.2说明060403主控项目1、试运行前，相关电气设备和线路应按本规范的规定试验合格。
低压电气动力设备试运行记录日期：xxxx年xx月xx日地点：xx厂房一、试运行前准备工作1.进行设备检查，确保所有电气连接牢固，无松动现象，并对设备进行清洁。
2.检查设备接地情况，确保接地电阻符合要求。
3.检查设备的绝缘电阻，确保绝缘电阻值符合要求。
4.检查设备的运行参数，如电流、电压、功率因数等，确保设备参数正常。
5.检查设备的安全装置，如过载保护器、短路保护器等，确保安全装置可靠。
6.确认设备的操作人员已经接受培训，熟悉设备的操作流程和安全规范。
二、试运行过程记录1.开始试运行前，操作人员按照设备操作流程打开设备的总电源开关，并进行设备的预热操作。
2.确保设备运行平稳后，逐渐提高设备的负载，观察设备的运行情况。
3.注意观察设备的电压波动情况，确保设备输出电压稳定在设定值范围内。
4.注意观察设备的电流波动情况，确保设备输出电流稳定在设定值范围内。
5.注意观察设备的温度变化情况，确保设备工作温度不超过设定值。
6.在试运行过程中，注意观察设备各部件是否有异常现象，如烧焦、发热、冒烟等，及时处理。
7.在试运行过程中，记录设备运行参数，如电压、电流、功率因数等，并与设备设计参数进行对比。
三、试运行后处理工作1.停止试运行前，操作人员先将负载逐渐减少至零，然后再关闭设备的总电源开关。
2.检查设备各部件是否存在异常状况，如有发现异常，记录并及时处理。
3.对设备进行冷却处理，确保设备温度降至正常范围。
4.清理设备现场，确保设备周围整洁，并将设备运行记录进行整理归档。
5.整理设备试运行记录，包括设备运行参数、设备运行情况、异常情况及处理等内容。
四、试运行总结与改进意见1.根据设备试运行的结果，总结设备的运行特点和优缺点，提出改进意见。
2.根据设备试运行中出现的异常情况，分析并提出相应的解决办法，避免类似问题再次出现。
3.根据设备试运行记录，评估设备的运行稳定性和可靠性，提出相应的改进措施。
4.根据设备试运行记录，评估设备的能效水平，提出相应的节能改进措施。
现场验收检查原始记录
共1 页第1 页
监理校核： XXX检查： XXX 记录：XXX 验收日期： XXXX 年 XX 月 XX 日说明：1.此表为第1张表，其它表一样，检验批编码：07030101001……
2.此表与电气动力子分部07040301电气设备试验和试运行检验批质量验收记录表相同。
填写说明
1.表头填写：
“单位（子单位）工程名称”栏、“检验批名称”栏、及“检验批编号”栏，按对应的“检验批质量验收记录”填写。
2.验收项目填写
⑴编号：填写验收项目对应的条文号。
⑵验收项目：按对应的“检验批质量验收记录”的验收项目的顺序，填写现场实际检查的验收项目及设计要求、规范规定的内容，如果对应多行检查记录，验收项目不用重复填写。
⑶验收部位：填写本条验收的各个检查点的部位，每个部位占用一格，下个部位另起一行。
⑷验收情况记录：
①采用文字描述、数据说明或者打“√”的方式；
②不合格和超标的必须明确指出；
③对于定量描述的抽样项目，直接填写检查数据。
⑸备注：发现明显不合格的个体的，要标注是否整改、复查是否合格。
⑹监理校核：监理单位现场验收人员签字。
⑺检查：施工单位现场验收人员签字。
⑻记录：填写本记录的人签字。
⑼验收日期：填写现场验收当天日期。
电气照明动力全负荷试运行记录试运行日期：[日期]试运行时间：[时间]试运行人员：[姓名]一、试运行目的：为了验证电气照明动力设备在全负荷下的运行情况，评估其性能和稳定性。
二、试运行设备：1.电气设备-电源：[电源信息]-配电箱：[配电箱信息]-照明设备：[照明设备信息]2.动力设备-发电机：[发电机信息]-燃油系统：[燃油系统信息]-冷却系统：[冷却系统信息]-启动系统：[启动系统信息]-控制系统：[控制系统信息]三、试运行步骤：1.检查准备工作：-检查发电机及燃油箱油位，确认充足；-检查动力设备冷却液温度，确认在正常范围内；-检查电源电压稳定，保证稳定输出；-检查照明设备，确保完好无损；-确保试运行人员佩戴好个人防护设备。
2.开启电源：-启动电源，确保电源输出正常；-检查配电箱，确认所有线路接线牢固；-检查照明设备，确认灯泡正常工作。
3.启动发电机：-打开发电机控制箱，启动发电机；-检查燃油系统，确认供油顺畅；-检查冷却系统，观察水温升高情况；-检查发电机启动系统，确认启动正常。
4.运行观察：-观察发电机运行情况，确保平稳运行；-通过电压表和电流表监测输出电压和电流；-观察照明设备工作情况，确认正常照明；-检查发电机燃油消耗情况，确认正常。
5.全负荷运行：-逐步增加负载，进行全负荷运行测试；-检查设备在全负荷下的性能和稳定性；-监测发电机输出功率和功率因数。
6.停止运行：-降低负载至零，停止运行；-关闭发电机控制箱；-检查发电机冷却系统，观察水温下降情况；-检查设备运行过程中的异常情况。
四、试运行结果：1.电气设备试运行结果：-电源输出压力正常，稳定性良好；-配电箱线路接线牢固；-照明设备正常工作，亮度适宜。
2.动力设备试运行结果：-发电机启动正常，运行平稳；-燃油系统供油顺畅，燃油消耗正常；-冷却系统有效降低水温，稳定运行；-控制系统运行正常，功率因数满足要求。
五、试运行结论：经过全负荷试运行，电气照明动力设备表现出良好的性能和稳定性。
