电工基础习题+答案一、单选题（共60题，每题1分，共60分）1、1度电可供220V.40W的灯泡正常发光( )。
A、45hB、25hC、40hD、20h正确答案：B2、(考点:电容的并联)两个电容器并联,若C1=3C2,则C1、C2所带电荷量q1、q2的关系是( )A、q1=3q2B、q2=3q1C、q1=q2D、不能确定正确答案：A3、(考点:磁场对通电导线的作用力)安培定律适应于( )磁场中。
A、匀强B、非匀强C、匀强和非匀强D、以上都不是正确答案：A4、(考点:磁场对通电导线的作用力)磁体之间的相互作用是通过磁场发生的。
对磁场认识正确的是( )。
A、某点磁场的方向与放在该点小磁针静止时N极所指方向-致B、磁感线有可能出现相交的情况C、若在某区域内通电导线不受磁场力的作用,则该区域的磁感应强度-定为零D、磁感线总是由N极出发指向S极正确答案：A5、(考点:电容的概念)某电容器两端的电压为20V,它所带的电荷量为0.5C,如果将它两端的电压降到10V,则( )A、电荷量保持不变B、电容量保持不变C、电荷量减少一半D、电容量减少一半正确答案：B6、(考点:电阻串联)串联电路具有的特点是( )A、负载电阻上消耗的功率之和等于电路所消耗的总功率B、流过每一个电阻的电流不相等C、各电阻上分配的电压与各电阻的阻值成正比D、串联电路中各电阻两端电压相等正确答案：C7、(考点:电路)下列选项不属于电路的状态的是( )。
A、开路B、铁路C、短路D、通路正确答案：B8、(考点:电位的计算)已知P.Q两点之间的电压UPQ = 7V,若令P点为零电位点,则Q点的电位为( )。
A、-7VB、7VC、无法确定D、0V正确答案：A9、(考点:支路电流法)支路电流法是以( )为未知量,应用基尔霍夫两定律列出联立方程,求出各支路电流的方法。
A、支路电流B、网孔电流C、节点电压D、回路电流正确答案：A10、(考点:闭合电路的欧姆定律)一直流电源电动势为10V,内阻为0.5Ω,外接负载电阻为9.5Ω,则该电路的电流为( )。
《电工基础》习题集一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。
2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。
3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。
4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。
5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。
6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。
7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。
8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。
9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。
10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。
11、频率是单位时间内交流电重复变化的（）数。
12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为（）。
13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为（）伏。
14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为（）安。
15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝（）欧。
如通过电流的频率为10000赫，其感抗XL＝( )欧。
16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝（）欧，如接在2000赫的交流电源上，它的容抗XC＝（）欧。
17、某正弦交流电流为ｉ＝100sin（6280t- πω／4）毫安，它的频率ｆ＝（），周期Ｔ＝（）秒，解频率Ｗ＝（），最大值Im=（），有效值Ｉ＝（），初相位φ＝（）。
18、已知两交流电流分别为i１＝１５sｉｎ（３１４t＋４５°）安，i２＝１０s ｉｎ（３１４ｔ－３０°）安，它们的相位差为（）。
电力电工基础习题（附参考答案）一、单选题（共50题，每题1分，共50分）1、在纯电感电路中，（）等于电压有效值与电流有效值乘积。
A、瞬时功率B、无功功率C、有功功率D、视在功率正确答案：B2、白炽灯的额定工作电压为220V，它允许承受的最大电压为（）。
A、440VB、220VC、380VD、311V正确答案：D3、三相对称的额定工作电压为380V，有我国供电系统供电，该三相负载应接成（）。
A、两种接法都不行B、星形接法C、两种接法都行D、三角形接法正确答案：B4、把一定长度的导线的直径减少1倍，其电阻值将变为原来的（）倍。
A、1B、4C、2D、3正确答案：B5、阻值不随外加电压或电流的大小而改变的电阻叫（）。
A、非线性电阻B、线性电阻C、可变电阻D、固定电阻正确答案：B6、三相对称负载作三角形联接时，相电流是10A，线电流最接近的值是A、14AB、17AC、7AD、20A正确答案：B7、单相正弦交流电的电压表示为100V，则其峰值为（）。
A、100VB、141VC、173VD、220V正确答案：B8、电阻元件是（）元件。
A、储存磁场能量B、储存热能C、储存电场能量D、耗能正确答案：D9、电动机铭牌上标注的额定功率是指电动机的（）。
A、视在功率B、无功功率C、有功功率D、总功率正确答案：C10、在选择量程时，若事先不知道被测量的大小，应先选用（）试测，再逐步换用适当的量程。
A、次大量程B、最大量程C、最小量程D、次小量程正确答案：B11、在单位时间内电流所做的功称为（）。
A、电功率B、电功D、电能正确答案：A12、三相电源星型联接时，相电压是220V，线电压最接近的值是（）。
A、110VB、220VC、380VD、440V正确答案：C13、交流机电产品铭牌上的额定值是指交流电的（）。
A、瞬时值B、有效值C、最大值D、平均值正确答案：B14、导电性能介于导体和绝缘体之间的物体叫做（）。
A、二极管B、绝缘体C、导体D、半导体正确答案：D15、当外加电阻R上的电压为U时，其消耗的功率为1W，其电压增大一倍，其消耗的功率为（）。
第二章直流电路§2-5基尔霍夫定律五、计算题1、求图2-36所示电路中的电流I1和I2。
2、如图2-37所示，已知E1=18V,E2=12V,R1=3Ω,R2=6Ω,R3=12Ω，试求：（1）开关S断开时流过各电阻及电压UAB；（2）开关S接通后，流过个电阻的电流大小和方向。
3、列出图2-38中A、B两回路的电压方程式。
4、如图2-39所示的三极管偏置电路中E、Rb、RC为已知数，写出Ib、Ic的表达式。
§2-6支路电流法四、计算题1、用支路电流法求图2-41中的歌支路电流。
已知E1=130V,E2=117VR1=1Ω,R2=0.6ΩR3=24Ω。
2、在图2-42中，已知R1=5Ω,R2=1Ω,R3=10Ω,R4=5,E1=10V,E2=6V,试用支路电流法求个支路电流。
3、用支路电流法列出图2-43所示各支路电流的方程式。
§2-7网孔电流法四、计算题1、用网孔电流法列出求解图2-42所示各支路电流的方程式。
2、试用网孔电流法求解图2-44所示电路的各支路电流。
3、用网孔电流法求图2-45所示电路中的支路电流。
§2-8 节点电压法三、计算题1、用节点电压法求解图2-45电路中各支路电流。
2、用节点电压法计算图2-46中A点电位。
3、在图2-47中，已知R1=R2=10KΩ，E1=5V,E2=7V,E3=8V,用节点电压法求当开关S断开或闭合时，R2两端的电压及流过R2的电流。
§2-9叠加原理四、计算题1、用叠加原理计算2-41电路中的各支路电流（已知条件不变）。
2、用叠加原理计算2-50中各支路的电流。
3、电动势为10v,内阻为1Ω的电源共有2组，并联后一只蓄电池内部极板短路（被短路的电源电动势为2V ），则负载电流又为多少？§2-10戴维南定理四、计算题1、在图2-54中，已知E1=12V,R1=0.5Ω,E2=6V,R2=1.5, R=5 ,用戴维南定理求流过R电流。
第一章电路基础知识§1-1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。
2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。
3、金属导体中自由电子的定向移动方向与电流方向____________。
4、电流分为_________和_______两大类，凡_____________________________的电流称为_______________，简称_________；凡_________________________________的电流称为________________，简称__________。
5、若3min通过导体横截面的电荷量是1.8C，则导体中的电流是____________A。
6、测量电流时，应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。
7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。
8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。
9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。
10、电动势的方向规定为在电源内部由________极指向_______极。
11、测量电压时，应将电压表和被测电路______联，使电压表接线柱的正负和被测两点的电位_______。
12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端。
第一章习题及答案一、判断题1、（错）电位是相对量，电压是绝对量，二者没有任何关联。
2、（错）电路中参考点变化时，电路中各点电位会改变，电路中两点的电压位也改变。
3、（对）基尔霍夫定律既可用于分析直流电路，也可以用于分析交流电路。
4、（错）叠加原理既能够叠加电压或电流分量，也可以叠加功率。
5、（对）分析复杂电路时参考方向可以任意假定，但选定后不能改变。
6、（错）电源元件有电压源和电流源两种，两种电源模型之间不能进行等效变换。
二、选择题1、某设备铭牌标称的额定值“1KΩ、2.5W”，设备正常使用时允许流过的最大电流为（ B ）。
A、25mAB、50mAC、75mAD、250mA。
2、灯泡A额定值为100W/220V，B额定值为25W/220V，把它们串联后接到220V电源中，以下说法正确的是（ B ）。
A、A灯泡亮些B、B灯泡亮些C、两个亮度相同D、以上都不对3、灯泡A额定值为100W/220V，B额定值为25W/220V，把它们并联后接到220V电源中，以下说法正确的是（ A ）。
A、A灯泡亮些B、B灯泡亮些C、两个亮度相同D、以上都不对4、某导体的阻值为4Ω，在其他条件不变情况下，把它均匀切为两段，每段电阻值为（ B ）。
A、 1ΩB、2ΩC、3ΩD、4Ω三、填空题1、电路无源元件有电阻元件、电感元件和电容元件，电路有源元件有电压源和电流源。
2、电路由电源、负载和中间环节三个部分组成。
3、应用叠加原理进行分析时，不作用的恒压源应予以短路，不作用的恒流源应予以开（断）路。
四、简答题1、简述电路组成环节和各环节的作用。
答：电路通常由电源、负载和中间环节组成。
电源向电路提供电能，负载在电路中接收电能并将电能转换成其它形式能量，中间环节在电路中起控制、保护作用。
2、简述理想电源元件和实际电源的区别。
答：理想电源元件是无穷大功率源，理想电压源输出恒定电压，理想电流源输出恒定电流，理想电源输出的电压或电流都不受负载的影响。
温馨提示：本套试卷为电工精选题库，总共200道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（单选题100道，多选题50道，判断题50道）一、单选题(共计100题,每题1分)1.线路检查键操作中代码2-2表示LD.LDI和( )使用不正确。
A.ANI.ANDB.OR.ORIC.ANI.ANBD.ANB.ORB答案:D2. 对于1W以下的中小三极管，可用万用表的( )挡测量。
A.R×1或R×10B.R×100或R×10C.R×1或R×1KD.R×100或R×1K答案:D3. 速度继电器的结构主要有( )组成。
A.定子.转子.端盖.机座等部分B.电磁机构.触头系统.灭弧装置和其它辅件等部分C.定子.转子.端盖.可动支架触头系统等部分D.电磁机构.触头系统和其它辅件等部分答案:C4. 电流互感器一次侧接( ),二次侧接负载。
A.电压互感器二次侧B.继电器线圈C.系统一次电流D.表计答案:C5. 《中华人民共和国安全生产法》规定，生产经营单位发生生产安全事故时，单位的( )应当立即组织抢救，并不得在事故调查处理期间擅离职守A.主要负责人B.安全管理人员C.现场负责人D.技术人员答案:A6. 绝缘杆从结构上可分为工作不分，绝缘部分及( )三部分。
A.带电部分B.接地部分C.握手部分D.短路部分答案:C7. 正弦量有效值与最大值之间的关系，正确的是( )。
A.E=Em/B.U=Um/2C.Iav=2/π*EmD.Eav=Em/2答案:A8. 用光学经纬仪通过扫描法建立测量基准平面来检验大型工件的平面度误差时，是依据( )来确定。
A.最小条件B.两点定一线C.三点定一面D.任意方法答案:C9. 若固定栅偏压低于截止栅压，当有足够大的交流电压加在电子管栅极上时，管子导电时间小于半个周期，这样的工作状态叫( )类工作状态。
A.甲B.乙C.甲乙D.丙答案:D10. ( )是指大小和方向随时间做周期性变化的电流；A.直流电B.交流电C.脉动交流电D.恒稳直流电答案:B11. 根据《电能质量供电电压允许偏差》规定，10KV及以下三相供电电压允许偏差为额定电压的( )A.±5%B.±7%C.±10%答案:B12. SF6负荷开关内的气体压力为零表压时，仍可进行( )操作。
电工基础知识试题及答案电工基础知识试题及答案答案，拼音为dá àn，汉语词语，指对有关问题所作的解答。
以下是店铺为大家收集的电工基础知识试题及答案，欢迎大家借鉴与参考，希望对大家有所帮助。
一、判断题1.纯电阻单相正弦交流电路中的电压与电流，其瞬间时值遵循欧姆定律。
( √ )2.线圈右手螺旋定则是：四指表示电流方向，大拇指表示磁力线方向。
( √ )3.短路电流大，产生的电动力就大。
( × )4.电位高低的含义，是指该点对参考点间的电流大小。
( × )5.直导线在磁场中运动一定会产生感应电动势。
( × )6.最大值是正弦交流电在变化过程中出现的最大瞬时值。
( √ )7.电动势的实际方向规定为从正极指向负极。
( × )8.两个同频率正弦量相等的条件是最大值相等。
( × )9.在均匀磁场中，磁感应强度B与垂直于它的截面积S的乘积，叫做该截面的磁通密度。
(√ )10.自感电动势的方向总是与产生它的电流方向相反。
( × )11.一段电路的电压Uab=-10V，该电压实际上是a点电位高于b 点电位。
( × )12.正弦量可以用相量表示，所以正弦量也等于相量。
( × )13.没有电压就没有电流，没有电流就没有电压。
( × )14.如果把一个24V的电源正极接地,则负极的电位是-24V。
( √ )15.电路中两点的电位分别是V1=10V,V2=-5V,这1点对2点的电压是15V。
( √ )16.将一根条形磁铁截去一段仍为条形磁铁,它仍然具有两个磁极。
( √ )17.磁场可用磁力线来描述,磁铁中的磁力线方向始终是从N极到S极。
( × )18.在电磁感应中,感应电流和感应电动势是同时存在的：没有感应电流,也就没有感应电动势(× )19.正弦交流电的周期与角频率的关系是互为倒数. ( × )20.有两个频率和初相位不同的正弦交流电压u1和u2,,若它们的有效值相同,则最大值也相同。

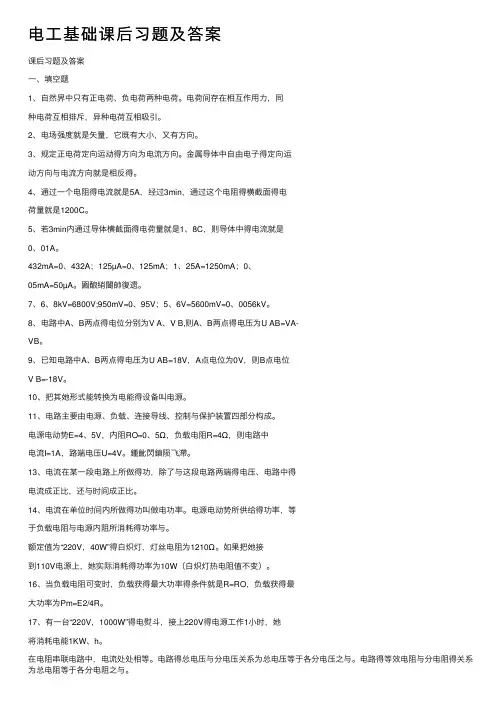

电⼯基础课后习题及答案课后习题及答案⼀、填空题1、⾃然界中只有正电荷、负电荷两种电荷。
电荷间存在相互作⽤⼒，同种电荷互相排斥，异种电荷互相吸引。
2、电场强度就是⽮量，它既有⼤⼩，⼜有⽅向。
3、规定正电荷定向运动得⽅向为电流⽅向。
⾦属导体中⾃由电⼦得定向运动⽅向与电流⽅向就是相反得。
4、通过⼀个电阻得电流就是5A，经过3min，通过这个电阻得横截⾯得电荷量就是1200C。
5、若3min内通过导体横截⾯得电荷量就是1、8C，则导体中得电流就是0、01A。
432mA=0、432A；125µA=0、125mA；1、25A=1250mA；0、05mA=50µA。
圇酿綃閽帥復遗。
7、6、8kV=6800V;950mV=0、95V；5、6V=5600mV=0、0056kV。
8、电路中A、B两点得电位分别为V A、V B,则A、B两点得电压为U AB=VA-VB。
9、已知电路中A、B两点得电压为U AB=18V，A点电位为0V，则B点电位V B=-18V。
10、把其她形式能转换为电能得设备叫电源。
11、电路主要由电源、负载、连接导线、控制与保护装置四部分构成。
电源电动势E=4、5V，内阻RO=0、5Ω，负载电阻R=4Ω，则电路中电流I=1A，路端电压U=4V。
鍾齔閃鎮陨飞滯。
13、电流在某⼀段电路上所做得功，除了与这段电路两端得电压、电路中得电流成正⽐，还与时间成正⽐。
14、电流在单位时间内所做得功叫做电功率。
电源电动势所供给得功率，等于负载电阻与电源内阻所消耗得功率与。
额定值为“220V，40W”得⽩炽灯，灯丝电阻为1210Ω。
如果把她接到110V电源上，她实际消耗得功率为10W（⽩炽灯热电阻值不变）。
16、当负载电阻可变时，负载获得最⼤功率得条件就是R=RO，负载获得最⼤功率为Pm=E2/4R。
17、有⼀台“220V，1000W”得电熨⽃，接上220V得电源⼯作1⼩时，她将消耗电能1KW、h。
电工基础练习题+答案一、单选题（共60题，每题1分，共60分）1、恒定磁场的基本场矢量为()A、JB、EC、DD、B正确答案：D2、关于KCL方程，说法错误的是()A、KCL方程数=nB、独立的KCL方程数=n-1C、独立的KCL方程：n个节点电流方程中的任意n-1个方程D、不适用于非线性电路正确答案：D3、两互感线圈的耦合系数K=A、M/L1L2B、√M/L1L2C、M/√L1L2正确答案：C4、必须设立电路参考点后才能求解电路的方法是A、支路电流法B、回路电流法C、结点电压法正确答案：C5、三相发电机绕组接成三相四线制，测得三个相电压u=U=U=220V,三个线电压U=380V,U=Ua=220V,这说明（)。
A、A相绕组接反了B、B相绕组接反了C、C相绕组接反了D、正常正确答案：C6、一电阻 R 上 u 、 i 参考方向不一致，令 u = － 10V ，消耗功率为 0.5W ，则电阻 R 为A、－200 ΩB、200 ΩC、± 200 Ω正确答案：B7、恒定电场的无源性通过()定理可以得出。
A、电流连续性原理B、环路定理C、折射定理D、高斯定律正确答案：A8、已知空间有a、b两点，电压Uab=10V,a点电位为Ua=4V,则b点电位Ub为()A、-6VB、6VC、14V正确答案：A9、“E与介质有关，D与介质无关”的说法是（)A、正确的B、错误的C、不能判定其正误D、前一结论正确正确答案：B10、静电场E沿闭合曲线的线积分为（ )。
A、零B、不确定C、不为零D、常数正确答案：A11、并励直流电动机在运行时励磁绕组断开了，电机将（ )A、不确定B、飞车C、可能飞车，也可能停转D、停转正确答案：C12、符合全耦合、参数无穷大、无损耗3个条件的变压器称为A、理想变压器B、空芯变压器C、实际变压器正确答案：A13、两个阻值相同的电阻，并联后总电阻为5欧姆。
将他们改为串联，总电阻为()欧姆。
一、填空1．电路有 短路 、 断路 和通路三种状态，其中 短路 时，电路中会有大电流，从而损坏电源和导线，应尽量避免。
2．如三相对称负载采用星形接线时，其线电压等于3倍相电压，而线电流等于 1倍的相电流。
3．在RLC 串联电路中，当X L >X C 时电路呈感 性，当X L <X C 时电路呈 容 性，当X L =X C 时电路呈 纯阻 性。
4．在纯电阻交流电路中，已知电阻两端的电压V t u )6314sin(210π-=，电阻Ω=10R ，则电流I= 1 A ，电压与电流的相位差=ϕ 0 ，电阻消耗的功率=P 10 W 。
5.如图1所示正弦交流稳态电路中，电流表A1、A2、A3的读数分别为3A 、4A 、8A ，则电路中电流表A 的读数是 5A 。
6.三角形连接的对称三相负载的线电流33=U I/-30oA ，则其相电流UV I = 3/0o A , VW I =3/120oA , WUI = 3/-120o A 。
7．某正弦交流电的解析式是()A t i ︒-=60628sin 5，则该交流电的周期为 s ，最大值为 5 A ，有效值为25A ，初相是 -60 。
8如图2：若I1＝2A ，I2＝1A ，I3＝4A ，I4＝3A ，则I5＝___4A_A 。
9.两个均为40F μ的电容串联后总电容为20F μ，并联后的总电容为40F μ。
10．某线性含源二端网络的开路电压为V 10，如果在网络两端接以Ω10的电阻，二端网络端电压为8V ，此网络的戴维南等效电路为Uso = 10 V ，0R = Ω。
+ -u LCR图1AA 1A 2A 3图2I1I2I3I4I511.三相电源绕组星形联结时，已知线电压)30sin(2380︒+=t u UV ω V ，则线电压VW U 。
=380/150o V ，相电压U U 。
=220/0oV ， V U 。
=380/120o V 。
12．正弦交流电流A I︒∠=6010 ,角频率s rad /100=ω则该交流电流的瞬时表达式 A t i o )60100sin(210+=，最大值=m I A 26，有效值=I A 6，初相角=ϕ 600 。
13．在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为30+j40(Ω)，该电路为容 性电路。
电路中吸收的有功 功率为750W ，吸收的无功功率又为_______。
14.电路如图3所示，设各电流表内阻为零。
若电流表A 的读数为5A ，电流表A1的读数为3A ，则电流表A2的读数是___4A____。
二、选择1.如果三相对称负载连接成三角形，已知连接在每相负载电路中电流表的读数为10 A ，则线电流用电流表测量其读数应为( B )A 、10AB 、 103AC 、310 A D 、ϕcos 310 A2.在单相交流电路中,若Z=(6+8j)Ω，则该电路的功率因数为（ C ）A 、B 、 0.4C 、D 、3.为提高功率因数常在感性负载两端( C )A 、串联一个电感B 、并联一个电感C 、并联适当电容器D 、串联一个电容器4.一含源二端网络，测得其开路电压为100V ，短路电流10A ，当外接10Ω负载电阻时，负载电流是( B )A 、10AB 、5AC 、15AD 、20A5.三相不对称负载星形联接在三相四线制输电系统中，则各相负载的( B )图3A 、电流对称B 、电压对称C 、电压、电流都对称D 、电压不对称 6.下列关于感抗叙述正确的是( A )A 、感抗与电感成正比B 、感抗与电感成反比C 、感抗与频率成反比D 、感抗与频率无关 7.对于正弦交流电来说，最大值等于有效值的（ D ）倍。
A 、2/2B 、3/2C 、2D 、38.一个电容元件接入交流电路中其两端电压与电流的相位关系是( B ) A 、u 超前i 90° B 、u 滞后i 90° C 、u 滞后i 45° D 、同相位9.电容C1=2μF 与C2=2μF 串联后的总电容C=（A ）。
A 、1μF B 、2 μF C 、3μF D 、4μF10.在RLC 串联电路中，视在功率S ，有功功率P ，无功功率c Q 、l Q 四者的关系是（ C ）。
A 、c l Q Q P S ++=B 、c l Q Q P S -+=C 、22)(c l Q Q P S -+=D 、22)(c l Q Q P S ++=11.如图3所示为一正弦交流电路的一部分，电流表A 的读数是5A ，电流表1A 的读数是4A ，则电路中电流表2A 的读数是( C )A 、4AB 、1A ???? ??C 、3AD 、0A12.感抗为XL=100Ω的纯电感线圈两端的电压)30sin(200︒+=t u ωV ，则通过它的电流是( A ) A 、A t i L )60sin(2︒-=ω B 、A t i L )60sin(20︒-=ω C 、A t i L )30sin(20︒+=ω D 、A t i L )30sin(2︒+=ω13.电流A t i )45sin(221︒-=ω，通过R=2Ω的电阻时，消耗的功率是（ C ） A 、16W B 、25W C 、8W D 、32W图314.如图所示，已知：E1单独作用R3上的电流为2A ，E2单独作用的R3上电流为3A ，则R3上的总电流为（ C ）。
A 、1AB 、5AC 、-1AD 、-5A15.我国低压供电电压单相为220伏，三相线电压为380伏，此数值指交流电压的（ C ）。
A 、平均值 B 、最大值 C 、有效值 D 、瞬时值 1.用交流电压表测得交流电压的数值是（ B ）。
A 、平均值B 、有效值C 、最大值D 、瞬时值2.一个电感线圈接入交流电路中其电感两端电压与电流的相位关系是（ B ）。
A 、同相位B 、电压超前电流90°C 、电流超前电压90°D 、不确定3.若A t i )30sin(101︒+=ω，A t i )10sin(202︒-=ω。
则i 1的相位比i 2超前（ C ）。
A 、20° B 、-20° C 、40° D 、不确定5.在三相对称负载有功功率的公式ϕcos 3UI P =中，功率因数角是指（ A ）。
A 、相电压与相电流的相位差 B 、线电压与相电流的相位差 C 、相电压与线电流的相位差 D 、线电压与线电流的相位差 7.计算电路某点电位时，必须先确定（C ）。
A 、电流方向B 、电源极性C 、参考点D 、绕行方向 8.流过白炽灯的交流电流与电压之间的相位关系是（ A ）。
A ．同相位B ．电压超前电流90° B ．电流超前电压90° D. 电压超前电流270°9.在单相交流电路中，如果电阻和电抗相等，那么电路中的电流与电压之间的相位差是（ C ）。
A.π B.2πC. 4πD. 3π10.若某交流电路电压最大值为310V ，电流有效值为10A ，则电路阻抗为（ A ）。
A 、22欧姆 B 、310欧姆 C 、3100欧姆 D 、10欧姆 11.如图3所示二端网络，等效为一个电源时的理想电压源电压为（ B ）。
图428A 、8VB 、4VC 、2VD 、6V12.三相对称负载作三角形连接时，相电流为10A ，线电流与相电流最接近的值是（ B ）。
A 、14 B 、17 C 、7 D 、20 13.选择三相负载连接方式的依据是（ D ）。
A 、三相负载对称选△接法，不对称选Y 接法 B 、希望获得较大功率选△接法，否则，选Y 接法C 、电源为三相四线制选Y 接法，电源为三相三线制选△接法D 、选用的接法应保证每相负载得到的电压等于其额定电压三、判断（ ∨）1.三相对称电压是指幅值相等，频率相同，相位差互为120度的三个正弦交流电压。
（ × ）2.已知()A t i 90314sin 101+=，()A t i 30628sin 102+=，则1i 超前2i 60。
（ ∨）3.从电阻消耗能量的角度来看，不管电流怎样流，电阻都是消耗能量的。
（ ×）4.叠加原理可以用来叠加电流，但不可以用于叠加电压。
（ ∨ ）5.若选择不同的参考点时，电路中各点的电位将发生变化，但电路中任意两点间的电压却不会改变。
（ ∨ ）6.应用基尔霍夫电压定律时，回路绕行方向可以任意选择，但一经选定后就不能中途改变。
（∨）7.交流电路中，电阻元件通过的电流与其两端电压是同相位的。
（×）8.电流的频率越高，则电感元件的感抗值越小。
（ ×）9.电压三角形，阻抗三角形和功率三角形都是相量图。
( ∨ )1.叠加定理只适用于线性电路。
( ∨ )2.三角形连接的负载每相承受电源的线电压。
(× )3.若某电压有效值为220伏，则此电压的最大值为380伏。
(∨)4.在交流电路中，电阻是耗能元件，而纯电感或纯电容元件只有能量的往复交换，没有能量的消耗。
图3(∨ )5.中线的作用在于使星形连接的不对称负载的相电压对称。
(× )6.在电阻与电感串联的电路中，U=U L +U R 。
( ∨ )7.一个相量除以j ，就相当于将此相量顺时针转过90°，即辐角减小90°。
( ∨)8.在RLC 串联电路中，若L X >C X ,则该电路为电感性电路。
(×)9.电路中任意两点之间的电压与参考点的选择有关。
(×)10.无功功率就是无用（对电气设备的工作而言）的功率。
四、计算1.用戴维南定理求电路中的电流I 。
（1） 将待求支路断开，得到上图二端网络; 将二端网络等效变换如图：=ab U 4+6=10V 。
（2）除源，得到a-b 间等效电阻 Ω=++=8431ab RabU abRΩ2I（3）将待求支路和等效电压源连接。
A I 18210=+=2、 R 、L 、C 串联交流电路，R =30?、X L =120?、X C =80?，若已知电阻上的电压V )1.23314sin(260o -=t u R求：（1）电路中的电流 ； （2）电路中的总的阻抗；RL Ci＋－ui（3）求 、和 ； （4）作电流和各电压相量图。
A R U I R 001.232301.2360-∠=-∠==••A t i )1.23314sin(220-=Ω∠=+=-+=01.53504030)(j X X j R Z C LV jX I U L L 09.66240∠==•• V jX I U C C 01.113160)(-∠=-=••V Z I U 01.53100∠==••V t u L )9.66314sin(22400+= V t u L )1.113314sin(21600-=V t u L )1.53314sin(21000+=3．三相对称负载接在对称三相电源上。
