地铁车站施工监测技术

地铁施工变形监测专项施工方案一、背景简介随着城市交通的发展，地铁工程建设日益增多，然而地铁施工过程中可能会引起地面建筑物的变形，因此对地铁施工变形进行监测显得尤为重要。

二、监测对象地铁施工变形监测的对象主要包括地面建筑物以及地下管线等。

三、监测手段1.地表测量：通过对地表标志物进行定点测量，如测角、测距等方法，了解地表的变形情况。

2.遥感监测：利用航空摄影和遥感技术，对地铁工程周边的地形进行全方位监测。

3.地下管线探测：采用地下雷达等技术，对地下管线的情况进行探测，及时排除隐患。

四、监测频率1.实时监测：在地铁施工过程中，对地面建筑物变形进行实时监测，保证施工过程的安全。

2.定期监测：除实时监测外，还需定期对地铁施工周边区域进行监测，及时发现潜在问题。

五、监测报告1.监测数据分析：对监测数据进行系统分析，了解地面建筑物的变形情况。

2.问题排查：如发现地面变形异常，需及时进行问题排查，找出原因并提出解决方案。

3.监测报告撰写：根据监测数据和问题排查结果，编制监测报告，向相关部门汇报情况。

六、应急预案1.事故处理：如发生地面建筑物坍塌等紧急情况，需立即启动应急预案，保障施工现场人员的安全。

2.紧急通知：在出现紧急情况时，需第一时间向相关部门通报，并配合开展应急处理工作。

七、总结与展望地铁施工变形监测是保障地下工程施工安全的重要环节，只有加强监测工作，提高预警能力，才能确保地铁施工的顺利进行。

未来，随着监测技术的不断创新，地铁施工变形监测工作将更加精准、高效。

以上是关于地铁施工变形监测专项施工方案的介绍，希望通过不懈的努力，确保地铁施工的顺利进行，保障城市交通的高效便捷。

浅谈地铁施工过程中的变形监测技术地铁作为城市交通系统的重要组成部分，对于城市的交通发展和人们的出行具有重要意义。

地铁的建设和运行关系到城市的经济发展、环境改善和人民群众的出行安全。

而地铁的施工过程中，变形监测技术显得尤为重要。

本文将从地铁施工过程中的变形监测技术展开论述，旨在探讨地铁建设中的变形监测技术在保障安全和质量方面的重要性。

1.施工过程中的变形控制地铁施工过程中，常常需要对周围的建筑、道路、管线等进行变形监测。

这是因为地铁车站、隧道等工程往往会引起周围环境的变形，而这些变形可能会对周围的建筑和管线产生影响，甚至会引发安全事故。

对于地铁施工过程中的变形进行监测和控制显得尤为重要。

2.变形监测技术的应用地铁施工过程中的变形监测技术主要通过激光测距仪、全站仪、GPS等设备来进行测量，利用计算机技术对监测数据进行处理和分析，以实现对施工变形的实时监测和控制。

这些技术不仅可以对地铁工程的变形进行监测，还可以对周围建筑、管线等进行监测，确保地铁施工过程中的变形不会对周围环境产生不利影响。

1.保障施工安全2.保障工程质量地铁工程的施工质量直接关系到地铁的运行安全和使用寿命。

而施工过程中的变形如果得不到有效监测和控制，可能会产生一些隐藏的质量问题，对工程的安全和使用寿命产生影响。

对地铁施工过程中的变形进行监测和控制，有助于保障工程的质量。

3.减少施工成本地铁施工过程中，如果不能及时对施工变形进行监测和控制，可能会引发一些不必要的施工事故，导致施工成本的增加。

而通过变形监测技术，可以及时发现并处理施工过程中的变形问题，减少施工事故的发生，从而降低施工成本。

4.符合规范要求地铁施工过程中的变形监测技术的应用，可以有助于保障施工过程的符合规范要求。

地铁施工的变形监测技术的应用已成为国内外地铁施工的标准做法，符合国家标准和规范要求，有助于提高施工质量和工程安全性。

三、地铁施工过程中的变形监测技术的现状和发展趋势1.现状目前，国内外地铁施工过程中的变形监测技术已经得到广泛应用。

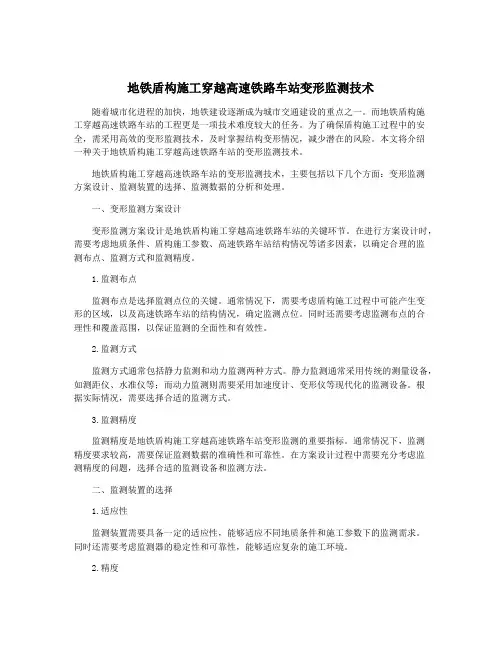

地铁盾构施工穿越高速铁路车站变形监测技术随着城市化进程的加快，地铁建设逐渐成为城市交通建设的重点之一。

而地铁盾构施工穿越高速铁路车站的工程更是一项技术难度较大的任务。

为了确保盾构施工过程中的安全，需采用高效的变形监测技术，及时掌握结构变形情况，减少潜在的风险。

本文将介绍一种关于地铁盾构施工穿越高速铁路车站的变形监测技术。

地铁盾构施工穿越高速铁路车站的变形监测技术，主要包括以下几个方面：变形监测方案设计、监测装置的选择、监测数据的分析和处理。

一、变形监测方案设计变形监测方案设计是地铁盾构施工穿越高速铁路车站的关键环节。

在进行方案设计时，需要考虑地质条件、盾构施工参数、高速铁路车站结构情况等诸多因素，以确定合理的监测布点、监测方式和监测精度。

1.监测布点监测布点是选择监测点位的关键。

通常情况下，需要考虑盾构施工过程中可能产生变形的区域，以及高速铁路车站的结构情况，确定监测点位。

同时还需要考虑监测布点的合理性和覆盖范围，以保证监测的全面性和有效性。

2.监测方式监测方式通常包括静力监测和动力监测两种方式。

静力监测通常采用传统的测量设备，如测距仪、水准仪等；而动力监测则需要采用加速度计、变形仪等现代化的监测设备。

根据实际情况，需要选择合适的监测方式。

3.监测精度监测精度是地铁盾构施工穿越高速铁路车站变形监测的重要指标。

通常情况下，监测精度要求较高，需要保证监测数据的准确性和可靠性。

在方案设计过程中需要充分考虑监测精度的问题，选择合适的监测设备和监测方法。

二、监测装置的选择1.适应性监测装置需要具备一定的适应性，能够适应不同地质条件和施工参数下的监测需求。

同时还需要考虑监测器的稳定性和可靠性，能够适应复杂的施工环境。

2.精度监测装置的精度需要符合监测需求，能够满足监测数据的准确性和可靠性。

通常情况下，需要选择高精度的监测装置，以保证监测数据的有效性。

3.灵活性监测装置的灵活性也是一个重要的考量因素。

在盾构施工过程中，监测装置需要具备一定的灵活性，能够实时调整监测方案和监测点位，以满足实际施工的需要。

暗挖法车站施工监测监理要点:一、暗挖法车站施工监测内容主要包括拱顶沉降、洞内净空收敛、地下水位、沉降变形、建（构）筑物变形、钢格栅内力等。

1、拱顶沉降监测拱顶沉降值是反映地下工程结构安全和稳定的重要数据，是围岩与支护系统力学形态变化的最直接、最明显的反映。

2、洞内净空收敛监测地下工程开挖后，净空收敛也是反映围岩与支护结构力学形态变化的最直接、最明显的参数，通过监测净空收敛可以了解围岩与支护结构的稳定状态，并可进行施工安全状态评估。

3、地下水位监测地铁暗挖段施工过程中，周围土体排水会引起土体的孔隙水压力消散，有效应力增加，从而造成土体压缩，引起周围一定范围内的地面下沉，甚至造成邻域内建筑物或构筑物的破坏。

因此，地下水位变化是地铁暗挖段施工过程中必须严密监测的一个关键性参数。

4、沉降变形监测地表沉降是地铁暗挖段施工最基本监测项目，它最直接地反映地铁暗挖段周边土体的变化情况。

5、建（构）筑物变形监测施工期间建筑物的变化情况，防止建筑物沉降过大影响安全，需开展建筑物沉降监测。

在工程施工前，对周边的建（构）筑物进行调查、走访，了解其结构及基础形式，相关勘察、设计资料等，对裂缝情况进行整理并做记录。

6、钢格栅内力了解钢格栅的应力发展变化形态，掌握钢筋的实际应力状态，并检验和修正支护结构设计参数。

二、各监测项目的监测点埋设、监测方法及监测频率1、拱顶沉降拱顶沉降观测采用几何水准测量方法，数据观测按《工程测量规范》GB50026-2007 II等垂直位移监测网技术要求进行，其技术要求如下表所示。

表2.1.1 拱顶沉降观测主要技术指标及要求序号项目限差监测点与相邻基准点高差中误±0.5毫米1差2 每站高差中误差±0.15毫米3 往返较差及环线闭合差0.3n毫米（n为测站数）4 检测已测高差较差0.4n毫米（n为测站数）5 视线长度30米6 前后视的距离较差0.5米7 任一测站前后视距差累计 1.5米8 视线离地面最低高度0.5米拱顶沉降测点的埋设以能反映结构安全为原则，并尽量与地表沉降测点相对应，以利于对比分析。

地铁工程施工监测方案监测目的:一是通过对监测信息的分析指导后续工程的施工，二是确保周围建筑物的稳定及施工安全，三是为今后类似工程的建设提供经验.根据招标文件中有关施工监测部分的精神，结合本工程的地理位置及基坑的开挖深度和工程结构型式的特点来考虑，我们认为监测重点为监测围护结构的水平位移及沉降、地表变形、钢支撑受力、地下水位以及地下管线变形等方面监测。

1.监测组织与程序建立专业监测小组，根据业主要求委托有资质和有业绩的单位进行，并由具备独立资质有丰富施工经验、监测经验及有结构受力计算、分析能力的工程技术人员组成。

负责监测方案的制定、监测仪器的埋设和调试、监测数据的收集、整理和分析，并采用先进可靠的计算软件，快速、及时准确的反馈信息，指导施工。

同时与预测的数据进行对照，有利于及时发现异常，及早采取措施。

2. 监测项目地下工程按信息化设计，现场监控量测是监视围岩稳定、判断支护衬砌设计是否合理安全、施工方法是否正确的重要手段，通过监控量测：将监测数据与预测值相比较，判断前一步施工工艺和支护参数是否符合预期要求，以确定和调整下一步施工，确保施工安全和地表建筑物、地下管线的安全。

将现场测量的数据、信息及时反馈，以修改和完善设计，使设计达到优质安全、经济合理。

将现场测量的数据与理论预测值比较，用反分析法进行分析计算，使设计更符合实际，以便指导今后的工程建设。

测点布置、监测手段与监测频率现场监控量测项目、测点布置、监测手段与监测频率详见明挖段监控量测表。

3.监测方案及相应措施1）地面沉降（1）监测方法：主要监测基坑开挖引起的地表变形情况。

监测方法是在地表埋设测点，用水准仪进行下沉的量测。

根据量测结果进行回归分析，判断基坑开挖对地表变形的影响。

（2）测点布置原则：测点布置在基坑周围地面上，间距10～20米。

（3）量测频率：见监测项目汇总表（4）量测精度：±1mm（5）相应对策： 当地表沉降速度过大，加快监测频率，必要时，停工检查原因，采用加强支撑和加固地层的措施保证施工安全。

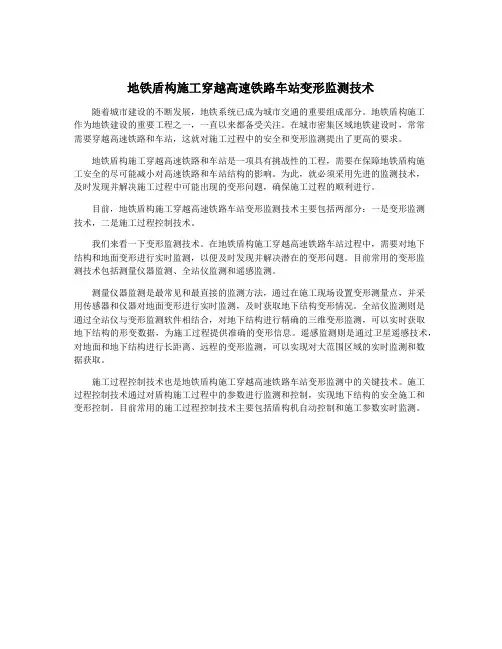

地铁盾构施工穿越高速铁路车站变形监测技术随着城市建设的不断发展，地铁系统已成为城市交通的重要组成部分。

地铁盾构施工作为地铁建设的重要工程之一，一直以来都备受关注。

在城市密集区域地铁建设时，常常需要穿越高速铁路和车站，这就对施工过程中的安全和变形监测提出了更高的要求。

地铁盾构施工穿越高速铁路和车站是一项具有挑战性的工程，需要在保障地铁盾构施工安全的尽可能减小对高速铁路和车站结构的影响。

为此，就必须采用先进的监测技术，及时发现并解决施工过程中可能出现的变形问题，确保施工过程的顺利进行。

目前，地铁盾构施工穿越高速铁路车站变形监测技术主要包括两部分：一是变形监测技术，二是施工过程控制技术。

我们来看一下变形监测技术。

在地铁盾构施工穿越高速铁路车站过程中，需要对地下结构和地面变形进行实时监测，以便及时发现并解决潜在的变形问题。

目前常用的变形监测技术包括测量仪器监测、全站仪监测和遥感监测。

测量仪器监测是最常见和最直接的监测方法，通过在施工现场设置变形测量点，并采用传感器和仪器对地面变形进行实时监测，及时获取地下结构变形情况。

全站仪监测则是通过全站仪与变形监测软件相结合，对地下结构进行精确的三维变形监测，可以实时获取地下结构的形变数据，为施工过程提供准确的变形信息。

遥感监测则是通过卫星遥感技术，对地面和地下结构进行长距离、远程的变形监测，可以实现对大范围区域的实时监测和数据获取。

施工过程控制技术也是地铁盾构施工穿越高速铁路车站变形监测中的关键技术。

施工过程控制技术通过对盾构施工过程中的参数进行监测和控制，实现地下结构的安全施工和变形控制。

目前常用的施工过程控制技术主要包括盾构机自动控制和施工参数实时监测。

地铁施工监测规范篇一：地铁工程监控量测技术规程地铁工程监控量测技术规程第一章定义、术语1.1 定义1.1 监控量测地铁工程施工中对围岩、地表、支护结构及周边环境的动态进行的经常性观察和量测工作。

1.2 施工监控量测土建承包商按施工合同有关要求在满足监测技术规程的要求下，自行组织对地铁工程实施的监控量测工作。

1.3 第三方监控量测由业主通过招标或委托形式引入的有关资质的单位对其签订的承包合同范围实施的监控量测工作。

1.2 术语2.1 地铁在城市中修建的快速、大运量、用电力牵引并位于隧道内或地铁转到地面和高架桥上的轨道交通。

2.2 应测项目保证地铁周边环境和围岩的稳定以及施工安全应进行的日常监测项目。

2.3 选测项目相对于应测项目而言，为了设计和施工的特殊需要，由设计文件规定的在局部地段进行的检测项目。

2.4 浅埋暗挖法在浅埋软质地层的隧道中，基于喷锚技术而发展的一种矿山工法。

2.5 盾构法使用盾构机械进行开挖并采用管片作为衬砌而修建隧道的施工方法。

2.6 明挖法由地面开挖的基坑中修筑地铁构筑物的方法。

2.7 隧道周边收敛位移隧道周边任意两点间距离的变化。

2.8 水平位移监测测定变形体沿水平方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。

2.9 垂直位移监测测试那个变形体沿垂直方向的位移值，并提供变形趋势及稳定预报而进行的量测工作。

2.10 拱顶沉降隧道拱顶内壁的绝对沉降（量）。

2.11 地表沉降地铁工程施工中地层的（应力）扰动区延伸至地表而引起的沉降。

2.12 隧道围岩隧道周围一定范围内对洞身产生影响的岩土体。

2.13 围岩压力开挖隧道时围岩变形或松散等原因而作用而支护、衬砌上的压力。

2.14 初期支护隧道开挖后即行施作的支护结构。

2.15 二次衬砌初期支护完成后施作的衬砌。

2.16 衬砌沿着隧道洞身周边修建的永久性支护结构。

2.17 管片是一种在工厂制作的圆弧形板肋状并由钢筋混凝土、钢、铸铁或其它材料制作的预制构件。

轨道交通（地铁）专项监测技术总结及数据分析摘要：为保障地铁前期建设施工的顺利进行以及后期的安全运营，地铁监测工作将伴随着地铁建设及运营的全过程。

地铁结构（主要有车站、隧道）变形可发生在建设期、运营期，也可发生在外部施工作业期。

为满足施工和后期运营接管单位对沉降测量与管径收敛测量的要求，编制详细的测量方案，合理布设长期沉降观测点，并结合长期沉降观测点合理布设长期收敛测量标志，按照相关规定及规范采集数据并经严密平差计算，形成测量成果报告。

为轨道交通运营阶段长期线路结构监测采集线路初始数据，确定合适的技术标准和参照基准，为隧道安全提供基础数据。

关键词：专项监测、沉降、收敛、自动化监测、钢环1、引言随着我国经济的发展城市化率的不断提高，城市交通与城市发展的矛盾问题日益突出。

为提高城市空间的综合利用率，发展城市轨道交通成为缓解交通和城市用地这一矛盾的关键。

地铁隧道在多种因素影响下，会出现土体变形、沉降情况。

土体变形、沉降达到一定限度，不仅会影响地铁施工及后期的正常运行，还可能引发安全事故，造成人员伤亡，因此需要全程对其进行监测。

在地铁隧道建设期因地质、施工事故及地铁运营期外部施工等可能引起地铁隧道结构变形的情况要进行地铁专项监测。

2、项目背景某轨交线路某段上下行安全联络通道建设过程中出现大面积渗漏。

针对该区段情况采取了内衬钢环加固。

为保障建设施工及后期地铁的安全运营，对该区段进行专项监测工作。

3、项目概况3.1、监测区域简表表1.某轨道交通某号线某站1#联络通道区域简况3.2、监测范围及内容该项目监测范围为：上行线1545环~1400环（其中1460环~1481环为钢环片）、下行线1545环~1400环（其中1458环~1485环为钢环片）。

监测内容包含：静力水准自动化沉降监测、人工沉降监测及人工收敛监测3.3、监测频率静力水准自动化沉降监测采样频率为1次/2小时；人工沉降、收敛及裂隙监测频率为2次/周—1次/月。

地铁车站工程监测方案背景为了确保地铁车站工程施工安全、顺利并符合要求，建筑工程监测方案必不可少。

在地铁车站工程中，监测方案的作用更加重要，因为这里需要考虑地下、垂直等多个方向的施工及安全问题。

目的地铁车站工程监测方案的主要目的是为了监控地铁车站工程施工中结构变形及地基沉降等情况，预测并避免潜在风险，确保施工安全、顺利及符合要求。

监测方法地铁车站构造监测地铁车站的构造监测一般包括： - 钢结构监测：对于地铁车站的钢结构，需要进行轴力、弯矩、剪力等监测。

- 混凝土结构监测：需要通过测量深度、弯矩、开口等指标来监测混凝土结构的变化情况。

- 土建结构监测：对于地铁车站的基础等土建结构，需要测量应力、沉降、变形等指标来监测。

地铁车站建筑物监测地铁车站建筑物监测一般包括： - 建筑物倾斜监测：对于地铁车站的建筑物，需要进行倾斜监测，以保证建筑物的稳定性。

- 建筑物结构监测：需要测量建筑物的振动等指标，以监测结构的变化情况。

- 消防设备监测：对于地铁车站的消防设备，需要进行监测，以保证其正常运行。

地铁车站环境监测地铁车站环境监测一般包括： - 声波监测：地铁车站环境中噪声指标需要进行监测，以判断是否超过规定标准。

- 空气质量监测：对于地铁车站的空气质量，需要进行监测，以保证车站内部环境的安全性。

- 其他环境参数监测：如光照、湿度等指标需要进行监测，以保证车站内部环境的适宜性。

监测仪器地铁车站工程监测需要使用一些专用的监测仪器，这些仪器需要满足精确、灵敏、实时等要求，一般包括： - 自动化地下水位计 - 摩擦式电缆计 - 倾斜度计 - 水准仪 - 电测支撑器监测频次地铁车站工程监测要求监测频次高，以及时预测并纠正潜在风险。

车站建设中需要进行常规监测，如日、周、月、季度等周期监测，同时还需要建立相应的应急预案，以应对可能出现的问题。

结论地铁车站工程监测方案应该在施工前编制，并根据施工进展情况进行调整与完善。
