承台垫层施工技术交底

施工技术交交底单位编号接底单位日期工程名称承台施工技术交底技术交底内容：一、注意事项：1、6〜10号墩基础施工采用编织袋裝土围堰筑岛。

施工完成后应拆除围堰。

2、桩基础采用瞬态激振时域频域分析法进行检测。

3、6〜12号墩（台）承台底位于软土中，承台底铺设10cm厚碎石垫层。

、承台施工工艺流程:绑扎承台钢筋钢筋加工模板加工支撑承台模板混凝土配合比设计混凝土拌制运输养护、质量评定浇筑承台混凝土1、开挖承台及凿除、清理桩头承台最后一根桩基浇筑7天后可进行基坑开挖，根据现场地质情况采取相应的边坡防护措施：砂层较厚的基坑，底部采用沙袋装土支挡防护，防护高度不小于1m,上部按1:1.5的坡率放坡，放坡不能满足要求的，插打工字钢护桩，护桩连续布置，伸入土层不小于2.5m；—般地段按1:1坡率放坡开挖。

承台采用挖掘机开挖，开挖时注意开挖位置，尽量不要碰到桩头，以免碰弯钢筋，在基坑的四周设置20cm宽水沟，基坑旁开挖一个60*60*60cm的集水井，使基坑的水顺利的流入集水井，然后排出基坑。

桩头凿除时，采取环切工艺，技术人员在桩头上承台底标高以上10cm 位置做出标记，在标识处用切割机绕桩头环向一周切割V型槽,深度3-4cm，注意不得损伤主筋。

使用风镐将桩顶以上钻孔桩钢筋凿出，在桩顶标高以上5〜10cm处水平环向人工凿出4个以上V型槽，相互间距为20〜25cm。

使用钢钎打入各个V型槽中，来回反复敲击钢钎，使混凝土在V型槽处产生一个断裂面，用起重设备将已断裂脱离的桩头吊开。

最后对桩头进行修整，确保桩顶面平整、密实、并与桩轴线垂直，保证桩头嵌入承台10cm。

2、孔桩检测桩基由第三方检桩单位进行检测，现场需安排人员配合。

检桩前需要做如下准备工作：桩基采用瞬态激振时域频域分析（低应变）检测时，均需提前在桩顶位置打磨4个检测点，即在桩中心往外2/3半径处设置3处传感器安装点（3点夹角为1200，在桩基中心设置1处激振点，传感器安装点和激振点要提前打磨光滑，打磨平面直径不小于10cm。

承台施工技术交底一、交底范围三工区管段内所有大桥、特大桥承台施工（深基坑、需做专项技术交底的除外）二、施工交底1、总体施工工艺根据设计要求、地质等条件，采用明挖法放坡开挖承台基坑，地质条件差的地段采用支护开挖；基坑做好排水措施，绑扎承台钢筋、安装加固模板、溜槽（汽车泵）法入模，分层浇筑、振捣密实。

一个承台一次浇筑成型。

承台施工工艺流程图如下图1。

2、施工准备①现场根据设计院交桩及经理部组织复测（经监理单位审批）的成果对承台控制桩位进行测量、放样。

②确定土质情况、地下水位情况、基坑工作面宽度、基坑底临时排水沟等情况，确定开挖线、开挖方式、深度等。

③墩位处钻孔桩全部施工完成，并且最后一根桩基础成桩后7天。

3、施工工艺及控制交底（1）测量放样承台基坑开挖前使用全站仪及该桥控制网进行承台角点放样。

并确定基坑开挖线，使用自动安平水准仪测量确定承台顶面标高，确定开挖深度。

（2）基坑开挖①按照测量放样的承台角点、开挖深度进行放坡开挖；根据开挖土层情况，边坡按1:0.5-1:1进行放坡。

桥台承台基坑边坡高度较高，开挖深度较大时，宜设置人工台阶，宽度不小于0.5m。

②承台基底或边坡如有渗水，应在基坑中设置排水沟和集水井，并安装潜水泵抽水使渗水迅速排除基坑。

③基坑的开挖，应严格按照技术交底进行开挖，不得超挖、欠挖，超挖部分不得采用原状土进行回填。

④基坑宜采取挖掘机进行开挖，技术人员控制开挖底面的标高，应以高于设计垫层底标高0.2-0.3m，作为人工清理、整平。

（3）凿除桩头、桩基检测①承台基坑土方开挖完成后，底层0.2米的预留土由人工清除，确保底层土层不被扰动；同时人工开挖四周临时排水沟，在一角挖深约1.0m的集水井，并将潜水泵准备到位，当集水井中集水较多时，及时抽出。

②技术人员在桩头上进行标高测量，在现场桩体上或预留的钢筋上用红油漆坐上标记，准备采用空压机、破碎锤、人工配合进行凿除桩头作业。

③按设计标高凿除桩头后，现场查看桩头混凝土质量，是否露出新鲜的混凝土面，若仍存在浮浆，将继续下凿。

基础承台及垫层混凝土施工安全技术交底本次施工安全技术交底的目的是确保基础承台及垫层混凝土施工过程中的安全性和质量。

通过详细介绍相关安全技术要求和操作规程，旨在提醒和引导施工人员遵守标准操作流程，预防施工事故的发生，确保施工质量的达标。

基础承台及垫层混凝土施工是建筑工程中的重要环节，其质量直接影响整体结构的稳定性和耐久性。

合理的施工安全技术措施不仅能够确保施工人员的人身安全，还能够使施工过程更加规范化、高效化，最终保证工程质量。

本次安全技术交底的意义在于向施工人员传达和强调施工安全的重要性和技术要求，提高他们对施工现场及操作过程的安全意识，减少事故发生的概率，保障工程顺利进行。

说明进行基础承台及垫层混凝土施工所需的准备工作，包括人员配备、设备准备、材料准备等。

本文档旨在阐述基础承台及垫层混凝土施工的安全要求，包括场地安全、作业人员安全、施工设备安全等。

1.场地安全要求在开展基础承台及垫层混凝土施工前，必须对施工场地进行全面的安全检查和评估。

确保施工场地平坦稳固，无任何危险隐患，如坍塌、裂缝或地质问题。

检查并确保场地周围安全，采取必要措施防止外部人员进入施工区域。

提供充足的安全警示标识，明确指示施工区域和危险区域。

2.作业人员安全要求所有参与施工的人员必须接受相应的安全培训，并且持有合法的工作证件。

必须佩戴个人防护装备，如安全帽、安全鞋、护目镜和手套等。

严禁在施工现场吸烟、饮酒或使用任何会影响安全的药物。

需要确保作业人员遵守施工现场的安全规章制度，包括合理使用设备、正确操作工具等。

3.施工设备安全要求所有施工设备必须经过检查和维护，确保其正常运行和安全可靠。

操作人员必须具备相应的资质证书，并熟悉设备的正确使用方法。

在设备使用过程中，必须遵守操作规程，不得随意改动或使用损坏的设备。

定期对施工设备进行维修和保养，并记录相关信息。

以上是基础承台及垫层混凝土施工的安全要求，请施工人员在实际作业过程中严格遵守，并及时报告任何安全隐患。

承台施工技术交底一、引言承台作为现代建筑施工中的重要一环，承担着支撑和传递荷载的重要任务。

承台施工技术是确保建筑结构稳定和安全的关键环节。

本文旨在对承台施工技术进行全面的交底，包括施工准备、施工过程、质量控制等方面，以确保施工质量和进度的顺利进行。

二、施工准备1. 施工组织设计：根据设计文件和施工图纸，制定详细的施工组织设计方案，包括施工工序、施工序列、施工工艺、施工机具设备、临时设施等内容。

2. 材料准备：对承台施工所需的材料进行清点和采购，确保材料的质量和数量满足施工要求。

3. 人员组织：根据施工组织设计方案，确定施工人员的岗位职责和任务分配，做好人员的培训和安全教育工作。

三、施工过程1. 承台模板安装：根据设计要求，按照施工图纸进行模板的安装，包括模板的定位和调整、支撑和固定等工作。

2. 钢筋绑扎：按照设计要求和施工图纸进行钢筋的加工和绑扎工作，注意保证钢筋的准确位置和受力性能。

3. 混凝土浇筑：在进行混凝土浇筑前，要确保模板的完好无损和密封，做好防止漏浆和堵塞的工作，控制浇筑厚度和浇筑速度，确保混凝土的浇筑质量。

4. 养护处理：混凝土浇筑完成后，要及时进行养护处理，包括覆盖保湿、喷水养护等工作，以保证混凝土的强度和耐久性。

5. 拆模和验收：混凝土达到设计要求后，要进行拆模和验收工作，确保模板的拆除不会影响承台的稳定性，同时对施工质量进行验收和评估。

四、质量控制1. 施工现场管理：在施工现场要做好安全防护和环境管理，确保施工人员的安全和建筑周围环境的整洁。

2. 工艺控制：严格按照施工工艺要求进行施工，确保每个工序的质量和进度。

3. 检测监控：在施工过程中要进行材料和现场的检测监控，确保施工质量符合设计要求。

4. 施工记录：对施工过程中的关键节点进行记录，包括模板安装、钢筋绑扎、混凝土浇筑等，以备工程验收和质量评估。

五、总结承台施工技术是建筑工程中非常重要的一环，直接关系到建筑的安全和稳定性。

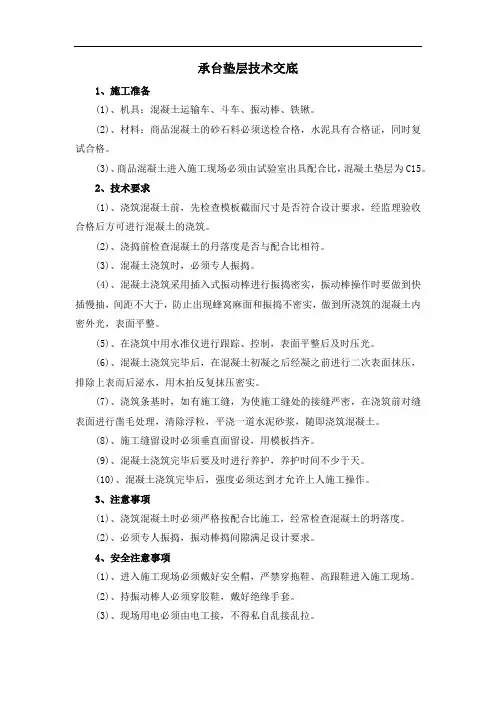

承台垫层技术交底1、施工准备(1)、机具：混凝土运输车、斗车、振动棒、铁锹。

(2)、材料：商品混凝土的砂石料必须送检合格，水泥具有合格证，同时复试合格。

(3)、商品混凝土进入施工现场必须由试验室出具配合比，混凝土垫层为C15。

2、技术要求(1)、浇筑混凝土前，先检查模板截面尺寸是否符合设计要求，经监理验收合格后方可进行混凝土的浇筑。

(2)、浇捣前检查混凝土的丹落度是否与配合比相符。

(3)、混凝土浇筑时，必须专人振捣。

(4)、混凝土浇筑采用插入式振动棒进行振捣密实，振动棒操作时要做到快插慢抽，间距不大于，防止出现蜂窝麻面和振捣不密实，做到所浇筑的混凝土内密外光，表面平整。

(5)、在浇筑中用水准仪进行跟踪、控制，表面平整后及时压光。

(6)、混凝土浇筑完毕后，在混凝土初凝之后经凝之前进行二次表面抹压，排除上表而后泌水，用木拍反复抹压密实。

(7)、浇筑条基时，如有施工缝，为使施工缝处的接缝严密，在浇筑前对缝表面进行凿毛处理，清除浮粒，平浇一道水泥砂浆，随即浇筑混凝土。

(8)、施工缝留设时必须垂直面留设，用模板挡齐。

(9)、混凝土浇筑完毕后要及时进行养护，养护时间不少于天。

(10)、混凝土浇筑完毕后，强度必须达到才允许上人施工操作。

3、注意事项(1)、浇筑混凝土时必须严格按配合比施工，经常检查混凝土的坍落度。

(2)、必须专人振捣，振动棒捣间隙满足设计要求。

4、安全注意事项(1)、进入施工现场必须戴好安全帽，严禁穿拖鞋、高跟鞋进入施工现场。

(2)、持振动棒人必须穿胶鞋，戴好绝缘手套。

(3)、现场用电必须由电工接，不得私自乱接乱拉。
