手把手教你做小型逆变器

自制简易逆变器，超简单
逆变器可以把直流电转换成交流电，通常还要有升压变压器，电路部分通常很复杂，不适合初学者制作。

但在寻找了几天之后，我终于找到一个简单，好做的逆变器，而且有一定的实用性。

电路图在此
材料：导线若干，IRFZ44或IRF3205场效应管两个，0.25瓦330欧电阻两个，磁罐变压器【自绕】一个，还有一个电池组5至7V，一个灯头，一个小型3W节能灯，导线若干，散热片【可选】下面是电路图[attach]9199[/attach]电池我用的6V4.5AH，买一个新的也不贵，几十块钱而已，也可以用4节干电池或两节手机电池串联，但亮一阵子就没法驱动了，所以推荐用蓄电池，还可以充电，呵呵，我是用9V2W太阳能板冲的，太慢了55555555，有充电器当然更好更快了。

注意，因为电池放电电流较大，故一定要用粗些的线连接电路，否则很可能烧，我已经烧了3根面包板连接线了。

我使用面包板连接，其实可以直接连，反正没几个件
如图，驱动3W节能灯，很亮，来几张晚上点亮的图
因为·相机有自动调光功能，所以看上去照亮的区域不大，实际的效果好些
对了变压器还没说，先在骨架上绕次级300圈0.2左右的漆包线，再绕初级12圈在第六圈抽头，次级接节能灯哦。

没有规矩不成方圆，我们先把技术指标定下来；
因为是为初学者原理学习，同时为降低样机成本，减少因失败造成的浪费（包含炸机哟），因此，功率设计不大！
工作环境温度：-5-45°C；
输入电压：10-15V；；
输出电压：220Vac/50Hz；
输出电压精度：+-3%；
输出波形：正弦波；
失真度：小于3%（没有找到小于符号）
输出功率：100W（有建议可以提出来哟）；
输出功率更改为：300W
保护电路：电池欠压保护、输出过功率保护、输出短路保护、过温度保护，输出过压保护；工作正常指示；
故障声光告警；
31贴是方案设计图，区别于大家熟悉的前级开环，后级闭环；
满功率300W设计，45°C环境长时间工作。

请高手提提意见，下来就准备画原理图了，一个单元一个单元画，一个单元一个单元分析、计算，最后合到一起综合分析！
此方法不知道有没有意见！
遵循大家的意思，特别是张工（宛东骄子）的意见，就做隔离的，下面是前级的草图，先发出来请大家指导（所有保护电路最后再补上：只会上来贴图片，谁指导一下原文件怎么上传！
原理图（前级有参数）SG2525AN
附上SG3525器件资料。

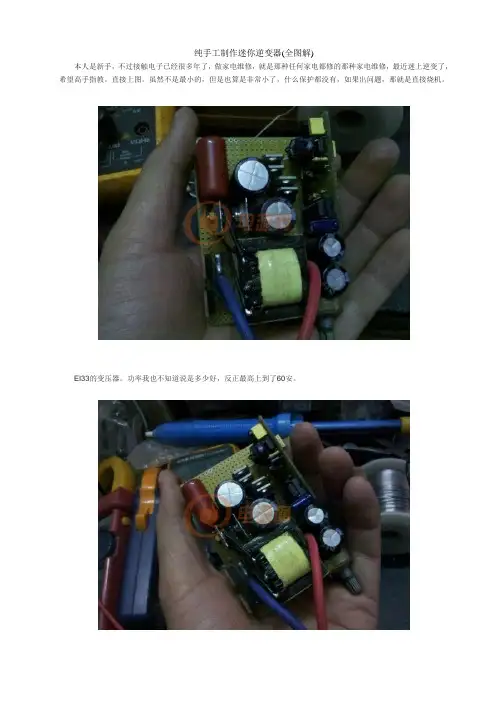

纯手工制作迷你逆变器(全图解)本人是新手，不过接触电子已经很多年了，做家电维修，就是那种任何家电都修的那种家电维修，最近迷上逆变了，希望高手指教。

直接上图。

虽然不是最小的，但是也算是非常小了，什么保护都没有，如果出问题，那就是直接烧机。

EI33的变压器。

功率我也不知道说是多少好，反正最高上到了60安。

前级是最简单的3525了，什么保护都没做，直接驱动场管，两只1404。

话说这1404可真是好用，单边30安发热量也不大，如果一只上10安共200w的话连散热片也省了，基本不发热，频率30K，变压器自己做的，EI33的小变压器，初级3(0.8*7)+3。

次级也是0.8我也忘记是多少圈了，倍压空载最高750，前级滤波电容两个1000UF，有点小，可没地方装了，就为了一个(小)字，后级滤波400V47UF，也是很小啊，没办法，没空间了，整流两只8120，再加555和4只1225。

输出4.7UF，非常简单的电路。

效果我就不知道了。

没地方试，现在也只能点着灯玩。

还有我那200W的灯泡质量也非常不错啊，烧了一次，就是只断了灯丝，使劲摇啊摇给接上了，现在上到600W也不烧，雪亮雪亮的。

对了，点灯的相片没照到。

上前级D极波形图，自己感觉很自豪，看很多人都说做的波形不好尖峰高，不知道为什么我做的波形这么漂亮，我不是炫耀，比我做的好的人大把多，可能时变压器的问题吧，看不到一点尖峰，要不1404也不是那么好惹的，耐压太低了，尖峰稍高就挂了。

看波形好，我也没加吸收了。

图片上看得出来继续上图。

下面是多图欣赏。

有很多其它东西。

#p#副标题#e#这个东西被EG10001给害了，所有东西装完了，驱动板上的2110却坏了一个，那个郁闷啊，被迫无法完工，也没法试机了。

少说也有个800W以上(是纯正弦波的)前级非常不错。

ETD49的变压器，后面还少个铁铝硅。

ETD49变压器，自己做的，初级0.4*48 3+3共饶了六层，次级我也忘记是多少了。

自制超简单200w48v50HZ逆变器
48v逆变器很少有图纸来仿制.或者太复杂.我这个自已反复试验才成功.元件少,自制容易.插在电动车充电座上,就可逆变输出200w功率,骑电动车上门维修的朋友,停电都不怕了.测试电动车电池放电性能也行元件选择.R1 R2用二个100w白炽灯泡代用正好.二个二极管是1N4007,上下管用旧彩电拆的行管,开关管如951 820都可,上下各4支并联,变压器为铁芯,旧黑白上18v变压器拆了重绕.
,警告:当逆变器工作时,振荡产生的感应电很高,千万不要用手同时触及上下管集电极的散热片.。

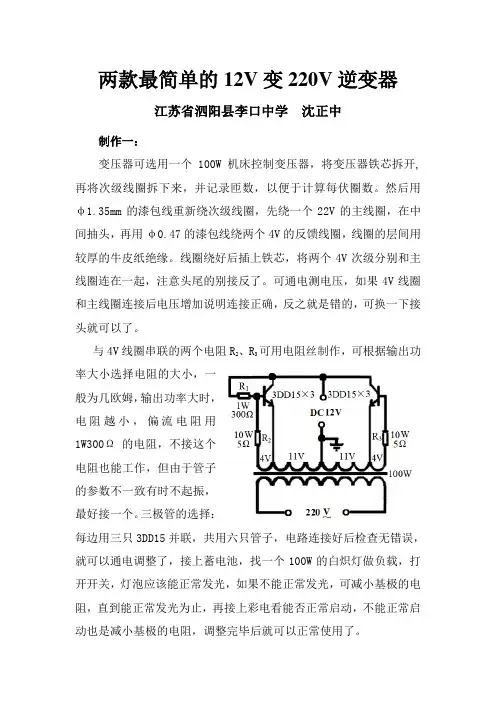

两款最简单的12V变220V逆变器江苏省泗阳县李口中学沈正中制作一：变压器可选用一个100W机床控制变压器，将变压器铁芯拆开,再将次级线圈拆下来，并记录匝数，以便于计算每伏圈数。

然后用φ1.35mm的漆包线重新绕次级线圈，先绕一个22V的主线圈，在中间抽头，再用φ0.47的漆包线绕两个4V的反馈线圈，线圈的层间用较厚的牛皮纸绝缘。

线圈绕好后插上铁芯，将两个4V次级分别和主线圈连在一起，注意头尾的别接反了。

可通电测电压，如果4V线圈和主线圈连接后电压增加说明连接正确，反之就是错的，可换一下接头就可以了。

与4V线圈串联的两个电阻R2、R3可用电阻丝制作，可根据输出功率大小选择电阻的大小，一般为几欧姆，输出功率大时，电阻越小，偏流电阻用1W300Ω的电阻，不接这个电阻也能工作，但由于管子的参数不一致有时不起振，最好接一个。

三极管的选择：每边用三只3DD15并联，共用六只管子，电路连接好后检查无错误，就可以通电调整了，接上蓄电池，找一个100W的白炽灯做负载，打开开关，灯泡应该能正常发光，如果不能正常发光，可减小基极的电阻，直到能正常发光为止，再接上彩电看能否正常启动，不能正常启动也是减小基极的电阻，调整完毕后就可以正常使用了。

制作二：只用4个元件的逆变器，制作简单，用于普通照明不错。

R1、R 2根据三极管和变压器的不同在 1.2k～4.7k之间选用；三极管无特殊要求根据变压器的容量选择，容量大就用功率大点的；变压器可用普通控制变压器，只要有两组12V就行。

选用500W机床控制变压器0v－12V－24V，三极管用的达林顿管MJ11032，电阻4.7k。

（输出的是方波，不适合要求较高的场合）。

如何制作一个2000W的正弦波逆变器要制作一个2000W的正弦波逆变器，你需要经过下面的步骤：1.设计规划：首先，你需要设计一个逆变器的电路图。

这个电路图应该包括逆变器的主要部件，例如转换器、滤波器以及控制电路。

你还需要决定所需的输入电压和输出电压，并确保这些参数与你的需求相匹配。

2.所需材料：准备所需的材料和元器件。

这些包括逆变器芯片、电容器、电感、二极管、电阻器和电容等。

3.搭建电路：根据你的电路图，使用电焊工具和电路板将元器件焊接连接。

确保注意正确的焊接顺序和焊点的质量。

4.程序控制：在逆变器中加入一个微控制器或其他控制电路，使其能够监测和调整输入电压和输出电压。

这将增加逆变器的稳定性和可靠性。

5.测试和调整：连接逆变器到适当的电源，并将负载连接到输出端口。

使用示波器或其他测试设备来测试逆变器的输出波形和频率。

如果有任何问题，你需要进一步调整电路或元器件。

6.优化和改进：一旦你的逆变器正常运行，你可以对其进行优化和改进。

这可能包括优化电路参数、增加保护电路以确保逆变器的安全运行，并增加效率等。

在整个制作过程中，请确保注意安全事项。

遵循正确的电气操作程序，确保使用正确的工具和设备。

总结：制作一个2000W的正弦波逆变器需要一些电子知识和技巧。

这个过程需要进行详细的设计和规划，选择和准备所需的材料，并将元器件焊接到电路板上。

然后，你需要进行测试、调整和优化以确保逆变器的稳定和可靠性。

通过遵循正确的步骤和注意事项，你可以成功地制作一个2000W的正弦波逆变器。

简易逆变器制作方法一、引言逆变器是一种将直流电能转换为交流电能的电子设备，具有广泛的应用领域，如太阳能发电系统、风力发电系统等。

本文将介绍一种简易逆变器的制作方法，方便读者了解和学习。

二、材料准备制作简易逆变器所需的材料有：1. 电源：直流电源，如电池；2. 变压器：用于将输入的直流电转换为交流电；3. 电容器：用于平滑输出的交流电；4. 整流器：用于将交流电转换为直流电；5. 开关电路：用于控制电流的开关；6. 滤波电路：用于过滤掉电流中的杂波。

三、步骤1. 连接电源：将电源连接到变压器的输入端，确保电源的正负极正确连接。

2. 连接变压器：将变压器的输出端连接到整流器的输入端，确保接触良好，无松动。

3. 连接整流器：将整流器的输出端连接到滤波电路的输入端，确保接触良好，无松动。

4. 连接滤波电路：将滤波电路的输出端连接到输出端，确保接触良好，无松动。

5. 连接开关电路：将开关电路的控制端连接到电源，确保开关的正常工作。

6. 测试和调试：连接逆变器的输入和输出后，进行测试和调试，确保逆变器的正常工作。

四、注意事项1. 在制作逆变器过程中，应注意电路的连接正确，避免反接或接触不良导致损坏或事故发生。

2. 在连接电源和电路时，应先切断电源，以确保操作的安全性。

3. 在测试和调试过程中，应佩戴绝缘手套和眼镜，以防止电流和火花对人身安全的影响。

五、总结通过以上步骤，我们可以制作出一个简易的逆变器。

当然，这只是一个简单的示例，实际的逆变器制作过程可能会更加复杂，涉及到更多的电子元件和电路设计。

希望读者可以通过本文的介绍，对逆变器的制作有一个初步的了解，进一步探索和学习相关的知识。

逆变器作为一种重要的电子设备，在现代社会中具有重要的应用价值，通过不断学习和实践，我们可以更好地理解和应用逆变器技术。

如何制作一个简易的ZVS逆变器？
 应广大坛友的需求，大家要做ZVS逆变器，我就发了这篇教程。

首先我们先认识一下电路图
 其中，IRFP250可用IRF3205，IRFZ44N等N沟道场效应管代替，当然功率不尽相同。

据说还可以用IGBT管。

为什幺不能用三极管呢？理由如下【以下非原创】（1）场效应管是电压控制器件，它通过VGS来控制ID；
 （2）场效应管的输入端电流极小，因此它的输入电阻很大。

 （3）它是利用多数载流子导电，因此它的温度稳定性较好；
 （4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；
 （5）场效应管的抗辐射能力强；。

DIY：牛人教你自制小型逆变器逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

至于我在这里教大家做的逆变器，和一般的逆变器不一样，这个逆变器是高频逆变器，一般用于驱动几百瓦的灯泡，能够轻易满足户外照明的用途。

逆变器想要大功率就要用IGBT，我这里主要讲的是用场效应管做逆变器。

嗯，为什么不用三极管，而用场效应管呢？原因就是：（1）场效应管是电压控制器件，它通过VGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。

（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

而且今天教大家做的逆变器，不能用三极管做，只能用场效应管或IGBT。

这个逆变电路就是大家熟悉的ZVS（软开关电路）如下图。

这个电路特别在高效率，深受电子爱好者的称赞，原因是场效应管发热很少，几乎不发热。

原因就是软开关，至于ZVS就不多说了。

准备以下零件：10K 1/4W 电阻 X2470欧 3W电阻 X21N4007二极管 X212V稳压管 X21200V 0.3μ电磁炉电容 X2磁环（电脑电源上有得拆） X11MM漆包线 1米1.2M漆包线数米接线端子2P（脚距5mm） 3个接线端子3P（脚距5mm） 2个零件如下图。

然后发给布线图，免得一些人迷惘不懂怎么布线。

发个布线图和布线软件：diylayout.rar（点我去下载）然后开始制作，先焊接好接线端子。

焊接很渣渣~没办法，洞洞板是最便宜的，焊锡也是最便宜的~然后焊接10K电阻。

然后把12V稳压管焊接上去，我的稳压管于普通的不一样，我感觉这个好。

手把手教你做小型逆变器<注意:此文档发布者: じò_ぴé2012-9-27 23:12 >极客迷网址：/逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

至于我在这里教大家做的逆变器，和一般的逆变器不一样，这个逆变器是高频逆变器，一般用于驱动几百瓦的灯泡，能够轻易满足户外照明的用途。

逆变器想要大功率就要用IGBT，我这里主要讲的是用场效应管做逆变器。

嗯，为什么不用三极管，而用场效应管呢？原因就是：（1）场效应管是电压控制器件，它通过VGS来控制ID；（2）场效应管的输入端电流极小，因此它的输入电阻很大。

（3）它是利用多数载流子导电，因此它的温度稳定性较好；（4）它组成的放大电路的电压放大系数要小于三极管组成放大电路的电压放大系数；（5）场效应管的抗辐射能力强；（6）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

而且今天教大家做的逆变器，不能用三极管做，只能用场效应管或IGBT。

这个逆变电路就是大家熟悉的ZVS（软开关电路）如下图。

这个电路特别在高效率，深受电子爱好者的称赞，原因是场效应管发热很少，几乎不发热。

原因就是软开关，至于ZVS就不多说了。

准备以下零件：10K 1/4W 电阻X2470欧3W电阻X21N4007二极管X212V稳压管X21200V 0.3μ电磁炉电容X2磁环（电脑电源上有得拆）X11MM漆包线1米1.2M漆包线数米接线端子2P（脚距5mm）3个接线端子3P（脚距5mm）2个零件如下图。

然后发给布线图，免得一些人迷惘不懂怎么布线。

发个布线图和布线软件：diylayout.rar然后开始制作，先焊接好接线端子。

焊接很渣渣~没办法，洞洞板是最便宜的，焊锡也是最便宜的~然后焊接10K电阻。

逆变器制作全过程（新手必看）该机具有以下特点：1.SPWM的驱动核心采用了单片机SPWM芯片，TDS2285，所以，SPWM驱动部分相对纯硬件来讲，比较简单，制作完成后要调试的东西很少，所以，比较容易成功。

2.所有的PCB全部采用了单面板，便于大家制作，因为，很多爱好者都会自已做单面的PCB，有的用感光法，有点用热转印法，等等，这样，就不用麻烦PCB厂家了，自已在家里就可以做出来，当然，主要的目的是省钱，现在的PCB厂家太牛了，有点若不起（我是万不得已才去找PCB厂家的）。

3.该机所有的元件及材料都可以在淘宝网上买到，有了网购真的很方便，快递送到家，你要什么有什么。

如果PCB没有做错，如果元器件没有问题，如果你对逆变器有一定的基础，我保证你制作成功，当然，里面有很多东西要自已动手做的，可以尽享自已动手的乐趣。

4.功率只有600W，一般说来，功率小点容易成功，既可以做实验也有一定的实用性。

下面是样机的照片和工作波形：一、电路原理：该逆变器分为四大部分，每一部分做一块PCB板。

分别是“功率主板”；“SPWM驱动板”；“DC-DC驱动板”；“保护板”。

1.功率主板：功率主板包括了DC-DC推挽升压和H桥逆变两大部分。

该机的BT电压为12V，满功率时，前级工作电流可以达到55A以上，DC-DC升压部分用了一对190N08，这种247封装的牛管，只要散热做到位，一对就可以输出600W，也可以用IRFP2907Z，输出能力差不多，价格也差不多。

主变压器用了EE55的磁芯，其实，就600W而言，用EE42也足够了，我是为了绕制方便，加上EE55是现存有的，就用了EE55。

关于主变压器的绕制，下面再详细介绍。

前级推挽部分的供电采用对称平衡方式，这样做有二个好处，一是可以保证大电流时的二个功率管工作状态的对称性，保证不会出现单边发热现象；二是可以减少PCB反面堆锡层的电流密度，当然，也可以大大减小因为电流不平衡引起的干扰。

最简易逆变器制作方法
嘿，朋友们！今天咱来聊聊怎么自己动手做一个简易逆变器。

这玩意儿可神奇啦，就像个小魔术盒，能把直流电变成交流电呢！
你看啊，咱们生活中好多电器都得用交流电，可有时候咱手头只有直流电，那咋办呢？这时候逆变器就派上大用场啦！想象一下，要是没有它，那些只能用交流电的家伙不就都得“傻眼”啦？
其实做这个简易逆变器也不难。

咱先得准备点材料，就像做饭得有食材一样。

咱得有几个电容啦，几个电感啦，还有一些电阻啥的。

这些东西就像是拼图的小块，把它们凑在一起，就能变出咱想要的逆变器啦！
先把电容啊、电感啊啥的按照一定的顺序连接起来，这可得细心点儿，别弄错了哟！就像搭积木一样，得搭得稳稳当当的。

然后呢，接上电源，嘿，奇迹就要发生啦！
你说这是不是很有意思？咱自己动手，丰衣足食，做出个这么实用的东西来。

而且啊，当你看到它真的能工作，能把直流电变成交流电的时候，那种成就感，哎呀，简直没法形容！就好像你培育出了一朵特别漂亮的花一样。

你说咱为啥要自己做呢？一来是好玩呀，体验一下动手的乐趣。

二来呢，自己做的东西，用起来更放心不是？而且还能省钱呢！要是去买个现成的，那可得花不少钱。

咱自己动手做，成本低多啦！
当然啦，做这个也不是一帆风顺的，可能会遇到一些小问题。

但别怕呀，咱就把它当成一个小挑战，解决了它不就更有成就感啦？就像打游戏过关一样，多刺激呀！
等你真的做好了这个简易逆变器，你就可以跟朋友们炫耀啦！“看，这是我自己做的逆变器，厉害吧！”他们肯定会对你刮目相看的。

总之呢，自己动手做简易逆变器，既有乐趣又实用。

大家都来试试吧，相信你们一定会爱上这个过程的！。

自制12V转交流220V逆变器l本文介绍的逆变器主要由MOS场效应管，普通电源变压器构成。

其输出功率取决于MOS 场效应管和电源变压器的功率，免除了烦琐的变压器绕制，适合电子爱好者业余制作中采用。

下面介绍该变压器的工作原理及制作过程。

逆变器电路及工作原理：电路图如图1所示,下面我们将分步详细介绍这个逆变器的工作原理。

图1逆变器电路图一、方波的产生这里采用CD4069构成方波信号发生器。

电路中R1是补偿电阻，用于改善由于电源电压的变化而引起的震荡频率不稳。

电路的震荡是通过电容C1充放电完成的。

其振荡频率为f=1/2.2RC。

图示电路的最大频率为：fmax=1/2.2x103x2.2x10—6=62.6Hz，最小频率为fmin=1/2.2x4.3x103x2.2x10—6=48.0Hz。

由于元件的误差，实际值会略有差异。

其它多余的发相器，输入端接地避免影响其它电路。

图2方波产生电路二、场效应管驱动电路。

由于方波信号发生器输出的振荡信号电压最大振幅为0~5V，为充分驱动电源开关电路，这里用TR1、TR2将振荡信号电压放大至0~12V。

如图3所示。

图3场效应管驱动电路三、场效应管电源开关电路场效应管是该装置的核心，场效应管的基本原理介绍请参考dz3w站相关文章:MOS场效应管的工作原理介绍.下面简述一下用C—MOS场效应管（增强型MOS场效应管）组成的应用电路的工作过程（见图8）。

电路将一个增强型P沟道MOS场校官和一个增强型N沟道MOS场效应管组合在一起使用。

当输入端为底电平时，P沟道MOS场效应管导通，输出端与电源正极接通。

当输入端为高电平时，N沟道MOS场效应管导通，输出端与电源地接通。

在该电路中，P 沟道MOS场效应管和N沟道场效应管总是在相反的状态下工作，其相位输入端和输出端相反。

通过这种工作方式我们可以获得较大的电流输出。

同时由于漏电流的影响，使得栅压在还没有到0V，通常在栅极电压小于1V到2V时，MOS场效应管即被关断。

简易逆变器制作过程咱今儿个就来唠唠简易逆变器这事儿。

你知道啥是逆变器不？简单说呢，就像一个神奇的小盒子，能把直流电变成交流电。

这就好比啊，直流电是一个直来直去的愣头青，交流电呢，是个会变着法儿走的机灵鬼。

咱要做的这个简易逆变器啊，就是让那个愣头青变成机灵鬼的小魔法盒。

做这个简易逆变器，材料可得准备好。

你得有个变压器，这变压器就像是一个魔法转换站。

然后呢，还得有几个三极管，这三极管啊，就像是小开关，能控制电流的走向呢。

电容也不能少啊，电容就像个小水库，能储存电能。

这就好比你出门得带个水壶装水一样，电容就是电路里装电的小水壶。

还有电阻，电阻就像是电路里的减速带，能控制电流的速度。

这些东西准备齐全了，咱才能开始动手。

先说说变压器咋处理。

变压器有初级线圈和次级线圈，初级线圈这边接直流电。

你可别小瞧这个连接，就像给一个新机器接上电源一样重要。

接的时候得小心，线得接得稳稳当当的，要是接不好啊，就像盖房子地基没打好，整个逆变器都可能出问题。

再看三极管，三极管在这个电路里可是起到关键的控制作用。

这几个三极管得按照一定的电路连接方式来连接，就像搭积木一样，每一块都得放在正确的位置。

要是放错了，那就好比你把鞋子穿在手上，衣服套在腿上，整个电路就乱套了。

通过三极管的控制，能让直流电按照咱们想要的方式开始变化。

电容在这时候就发挥它储存电能的作用了。

当电路里电流有波动的时候，电容就像个缓冲器一样，把多余的电能储存起来，等需要的时候再释放出去。

这就像你存钱一样，平时有多余的钱就存起来，等要用的时候再拿出来花。

电阻呢，它就在电路里调节电流的大小，就像水龙头的开关一样，能控制水流的大小，电阻就能控制电流的大小。

在连接这些元件的时候啊，线路可不能乱。

每一根线都像是一条小路，电流就像在路上走的小蚂蚁。

如果线路乱了，就像小蚂蚁的路被堵住了或者走岔了，电流就没法正常流动了。

所以接线的时候要细心，把每根线都接对地方。

咱在制作的过程中啊，还得注意安全。

迷你逆变器教程教程按制作顺序排并附上照片，很简单的。

一看就明白。

虽然它只是一个电子玩具。

但重要的是动手制作过它的人能从制作中获得一种快乐和成功的成就感。

能更好的培养出电子制作的动手能力和对制作的浓厚兴趣。

1.话不多说了，先上电路图。

电路图555芯片上的4脚连7脚的电阻可以在5.1k到10k之间选择，三极管我用了TIP31C三极管，因为我试了几种三极管感觉这种是最好的，像1300*系列的三极管很容易发热，TIP31C三极管供电不怎么热，但是一旦电压超过5v还是会发热的，所以5v以上供电需要散热片。

2.首先是变压器的制作，变压器我是用磁罐制作的，型号是GU22的，也就是22mm的磁罐，用那种电木变压器骨架也可以，磁环也行。

绕变压器当然不能少了漆包线，只要线绕可以开就行，这里初级我用0.21mm的漆包线绕的，次级是0.13mm的漆包线。

先绕初级20匝然后是次级线圈，这个就要麻烦些了需要800—1000匝，我自己做了个简易的绕线器，很快的就把线圈绕完了完成了装上磁芯。

3.先在面包板上测试好这样3v供电给氖泡氖泡有点发热，应该是电压太高导致的4.然后就是焊接起来，电路简单只要认真点应该还是没有什么困难的。

下面的是电路板反面的照片。

高压部分用热熔胶封起来，防止触电，虽然不会电死人，但是被点一下的滋味一定不好受。

串联3个氖泡，氖泡发热弱了些，但是还是有些热，然后测测输出电压。

3v供电输出电压有456v，如果接电容倍压的话电压还能提高。

要是把三极管换成低压大电流TO-220封装的场效应管，就完全不怕会在发热。

最后再上张成品图。

教你仅用四个元件做一个逆变器12v转220v，电路经过检测在之前我们发布的很多关于逆变器的文章都只是理论讲解很少去实践，其中一个很重要的原因就是我没有材料，我也很想为大家去检测一下电路的可行性，自己动手的制作成功的那个心情是买多少成品都无法比拟的，我们这次制作的主题仍然是怎么简单怎么来，这个电路经过改善已经测试成功，我也把测试结果分享给大家。

逆变器原理图上图既是我们逆变器原理图，这次的原理图和上次有很大差别，包括核心元件，这次我们用的功率较大的三极管2N3055，只用了两个电阻，最好我们电阻的功率选大一点，这样我们这个电路的输出功率也会相应地增加，我们这个电路图中用的是1W的400欧姆的电阻，如果没有1W的也没关系，现在用到的最多的是1/4W的电阻，我们只要选择四个电阻并联大约是400Ω就可以了。

上图是我们不太容易见到的两个元件，第一张图片既是带轴头的变压器，我没有大功率的变压器，这个变压器的功率是10W，功率太小了几乎驱动不了什么负载，大家做出来之后可以用LED灯去测试，这个我也没有，小编我很穷，变压器今天刚拍了一个大功率的还在路上，等来到之后我会给大家拍一个视频。

很多朋友想知道这个工作原理，其实这就是一个震荡电路，也就是把直流电变成交流电，然后我们通过变压器升压变成220v，在输出端接上用电器就可以了，当然我们就这几个元件做出来的逆变器，输出波形肯定没有电网标准，不过驱动一下电灯泡是足够了。

这是我们使用的12V电源，输出功率可以达到65W，在电源中算是大的啦，如果大家家里有更大功率的太阳能板或电源的话，也可以直接使用，不过要注意电压要是12V，找到这些元件之后我们就把电路连接起来吧。

逆变器实际连接这个是我们实际连接电路图，元件就那么多，大家也可以看到电阻我也是用四个1/4W的电阻并联起来的，但是我这款变压器的功率太低了，这四个元件并联也属于大材小用，我们照着原理图把元件进行电气连接，最后检查无误后就可以通电了，大家一定要注意，输出端电压已经超过人的安全电压了，大家要做好安全措施。

【新提醒】自制低成本高效率的家用逆变器的方法解析超级简单的逆变器制作（一）自制低成本高效率的家用逆变器本文介绍的逆变器，电路简洁、成本低、易维护、效率高，稍有动手能力的人都能制作。

它虽然不具备市售优质家用逆变器高档复杂的开关电源集成线路，场效应功率放大，但功效并不逊色。

此机为准正弦波输出，空载电流小于450mA，负载能力300W以上，效率达85％以上。

平时．给电风扇、照明灯泡，电烙铁供电，或串上100W 的灯泡带29英寸以下的电视都绰绰有余（由于消磁线圈的原因，启动电流太大，所以要串灯泡启动，如果拔掉消磁线圈，串接的灯泡可不用），给生活和维修带来极大的方便，出现故障也不会造成电压升高、烧坏用电器。

笔者使用一年多，没见出现过任何问题，电路如图所示。

工作原理：接通12V电源后，由V1，V2、R1-R4、C1、C2构成的多谐振荡器得电起振，V1、V2的集电极轮流输出接近50Hz的正极性方波．经过C3和R5、C4和R6组成的积分电路积分整形为准正弦波，再经V3、V4倒相放大后分别激励V5、V6，使末级功率管V7、V8轮流导通和截止，它们的集电极电流流经变压器初级绕组L1、L2在变压器的高压侧感应出约50Hz的准正弦波高压输出。

元件选择：本机的大多数元件都能从废旧电路板中拆下来。

V5、V6用D880或C2073。

V7、V8分别用三只3DD207并联而成，其参数为200V／5A／50W，也可用3DDl5D替代。

可调电阻RP可从旧彩电尾板上拆用。

其余电阻电容无特殊要求。

线圈Ll、L2为中1.62mm的漆包线，各绕50匝。

L3、L4、L5都用Φ0.53mm的漆包线，匝数分别为12、12，945。

功率管配上尽可能大的散热片就行了，本机配的是宽150cm的散热片。

变压器铁芯选用有效横截面积20cm2以上的，可以用足够大的废旧电瓶充电器的铁芯或功放机上的环形电源变压器铁芯，选用的是环形变压器铁芯。

制作与调试：将功率管全部装上散热片后，将其余元件全部用搭棚焊的方法焊接在功率管上，无需制作电路板。

这个机器，BT是12V,也可以是24V，12V时我的目标是800W，力争1000W，整体结构是学习了钟工的3000W机器，也是下面一个大散热板，上面是一块和散热板一样大小的功率主板，长228MM，宽140MM。

升压部分的4个功率管，H桥的4个功率管及4个TO220封装的快速二极管直接拧在散热板；DC-DC升压电路的驱动板和SPWM的驱动板直插在功率主板上。

因为电流较大，所以用了三对6平方的软线直接焊在功率板上：吸取了以前的教训：以前因为PCB设计得不好，打了很多样，花了很多冤枉钱，常常是PCB打样回来了，装了一片就发现了问题，其它的板子就这样废弃了。

所以这次画PCB时，我充分考虑到板子的灵活性，尽可能一板多用，这样可以省下不少钱，哈哈。

如上图：在板子上预留了一个储能电感的位置，一般情况用准开环，不装储能电感，就直接搭通，如果要用闭环稳压，就可以在这个位置装一个EC35的电感。

上图红色的东西，是一个0.6W的取样变压器，如果用差分取样，这个位置可以装二个200K的降压电阻，取样变压器的左边，一个小变压器样子的是预留的电流互感器的位置，这次因为不用电流反馈，所以没有装互感器，PCB下面直接搭通。

上面是SPWM驱动板的接口，4个圆孔下面是装H桥的4个大功率管，那个白色的东西是0.1R电流取样电阻。

二个直径40的铁硅铝磁绕的滤波电感，是用1.18的线每个绕90圈，电感量约1MH，磁环初始导磁率为90。

上图是DC-DC升压电路的驱动板，用的是KA3525。

这次共装了二板这样的板，一块频率是27K，用于普通变压器驱动，还有一块是16K，想试试非晶磁环做变压器效果。

这是SPWM驱动板的PCB，本方案用的是张工提供的单片机SPWM芯片TDS2285，输出部分还是用250光藕进行驱动，因为这样比较可靠。

也是为了可靠起见，这次二个上管没有用自举供电，而是老老实实地用了三组隔离电源对光藕进行供电。

因为上面的小变压器在打样，还没有回来，所以这块板子还没有装好。
