实验三、渗碳件的金相

一、渗碳钢的热处理工序用于制造渗碳零件的钢称为渗碳钢。

渗碳钢的主要热处理工序一般是在渗碳之后再进行淬火和低温回火。

处理后零件的心部为具有足够强度和韧性的低碳马氏体组织，表层为硬而耐磨的回火马氏体和一定量的细小碳化物组织。

有些结构零件，是在承受较强烈的冲击作用和受磨损的条件下进行工作的，例如汽车、拖拉机上的变速箱齿轮，内燃机上的凸轮、活塞销等。

根据工作条件，要求这些零件具有高的表面硬度和耐磨性，而心部则要求有较高的强度和适当的韧性，即要求工件“表硬里韧”的性能。

为了兼顾上述双重性能，可以采用低碳钢通过渗碳淬火及低温回火来达到，此时零件心部是低碳钢淬火组织，保证了高韧性和足够的强度，而表层(在一定的深度)则具有高碳量(0.85%～1.05%)，经淬火后有很高的硬度(HRC>60)，并可获得良好的耐磨性。

二、渗碳钢的成分特点渗碳钢的含碳量一般都很低(在 0.15%～0.25%之间)，属于低碳钢，这样的碳含量保证了渗碳零件的心部具有良好的韧性和塑性。

为了提高钢的心部的强度，可在钢中加入一定数量的合金元素，如Cr、Ni、Mn、Mo、W、Ti、B等。

其中 Cr、Mn、Ni 等合金元素所起的主要作用是增加钢的淬透性，使其在淬火和低温回火后表层和心部组织得到强化。

另外，少量的Mo、W、Ti等碳化物形成元素，可形成稳定的合金碳化物，起到细化晶粒、抑制钢件在渗碳时发生过热的作用。

微量的B(0.001%～0.004%)能强烈地增加合金渗碳钢的淬透性。

渗碳钢的分类根据淬透性或强度等级的不同，合金渗碳钢分为三类。

低淬透性合金渗碳钢即低强度渗碳钢(抗拉强度≤800MPa)，如15Cr、20Cr、15Mn2、20Mn2等。

这类钢淬透性低，经渗碳、淬火与低温回火后心部强度较低且强度与韧性配合较差。

主要用于制造受力较小，强度要求不高的耐磨零件，如柴油机的凸轮轴、活塞销、滑块、小齿轮等。

这类钢渗碳时心部晶粒易于长大，特别是锰钢。

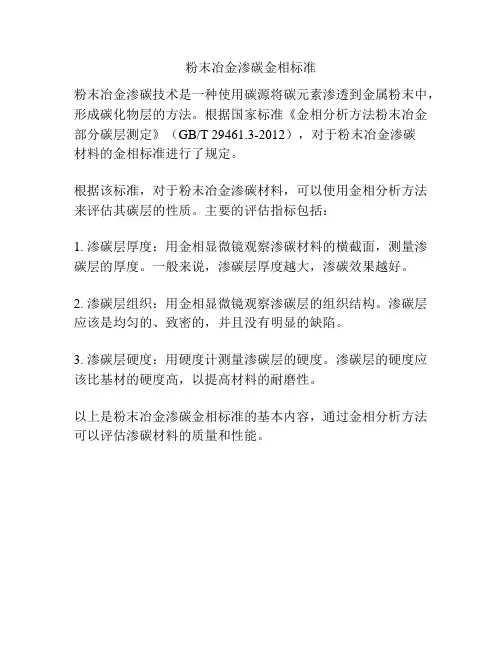

金相法渗层厚度的测定一、实验目的1)了解渗碳、渗氮工艺及渗碳后热处理的组织特征。

2)掌握金相法测定渗层深度的方法。

二、原理概述渗碳是将钢件置于渗碳介质中，加热到单相奥氏体区，保温一定时间使碳原子渗入钢件表面层的热处理工艺。

渗碳的目的是使钢件获得硬而耐磨的表面，同时又使心部保持一定的韧性和强度。

对于进行渗碳的钢材是碳的质量分数一般都小于0．3％的低碳钢和低碳合金钢，渗碳后的工件主要用于受严重磨损和较大冲击载荷的零件，如齿轮、曲轴、凸轮轴等。

渗碳温度一般取860～930℃，不仅使钢处于奥氏体状态，而又不使奥氏体晶粒显著长大。

近年来，为了提高渗碳速度，也有将渗碳温度提高到1000℃左右的，渗碳层的深度根据钢件的性能要求决定，一般为l mm左右。

按照渗碳介质的状态，可分为固体渗碳、液体渗碳和气体渗碳三种，常用固体和气体渗碳。

渗氮又称氮化，是指向钢的表面层渗入氮原子的过程。

其目的是提高表面层的硬度与耐磨性以及提高疲劳强度、抗腐蚀性等。

传统的气体渗氮是把工件放入密封容器中，通以流动的氨气并加热，保温较长时间后，氨气热分解产生活性氮原子,不断吸附到工件表面，并扩散渗入工件表层内, 渗入钢中的氮一方面由表及里与铁形成不同含氮量的氮化铁，一方面与钢中的合金元素结合形成各种合金氮化物，特别是氮化铝、氮化铬。

这些氮化物具有很高的硬度、热稳定性和很高的弥散度，因而可使渗氮后的钢件得到高的表面硬度、耐磨性、疲劳强度、抗咬合性、抗大气和过热蒸汽腐蚀能力、抗回火软化能力，并降低缺口敏感性。

与渗碳工艺相比，渗氮温度比较低，因而畸变小，但由于心部硬度较低，渗层也较浅，一般只能满足承受轻、中等载荷的耐磨、耐疲劳要求，或有一定耐热、耐腐蚀要求的机器零件，以及各种切削刀具、冷作和热作模具等。

渗氮有多种方法，常用的是气体渗氮和离子渗氮。

目前生产中多采用气体渗氮法。

1．渗碳工艺将渗碳件置入具有活性碳气氛中加热到860～930℃，保温一定时间，再将渗碳后的钢件按照性能要求不同，进行不同的热处理工艺有直接淬火、一次淬火和二次淬火三种。

做热处理的人都要知道的金相组织图搞热处理和材料这么多年，下面这15个金相组织搞不清楚，等于白混了！！1.奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。

有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。

奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。

在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。

经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。

铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。

当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。

2.铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3.渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。

渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

•在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状•过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状•铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状4.珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

•在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

•在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

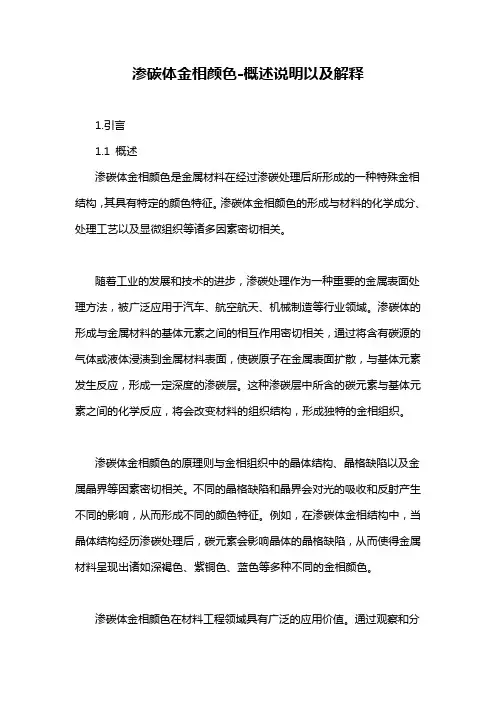

渗碳体金相颜色-概述说明以及解释1.引言1.1 概述渗碳体金相颜色是金属材料在经过渗碳处理后所形成的一种特殊金相结构，其具有特定的颜色特征。

渗碳体金相颜色的形成与材料的化学成分、处理工艺以及显微组织等诸多因素密切相关。

随着工业的发展和技术的进步，渗碳处理作为一种重要的金属表面处理方法，被广泛应用于汽车、航空航天、机械制造等行业领域。

渗碳体的形成与金属材料的基体元素之间的相互作用密切相关，通过将含有碳源的气体或液体浸渍到金属材料表面，使碳原子在金属表面扩散，与基体元素发生反应，形成一定深度的渗碳层。

这种渗碳层中所含的碳元素与基体元素之间的化学反应，将会改变材料的组织结构，形成独特的金相组织。

渗碳体金相颜色的原理则与金相组织中的晶体结构、晶格缺陷以及金属晶界等因素密切相关。

不同的晶格缺陷和晶界会对光的吸收和反射产生不同的影响，从而形成不同的颜色特征。

例如，在渗碳体金相结构中，当晶体结构经历渗碳处理后，碳元素会影响晶体的晶格缺陷，从而使得金属材料呈现出诸如深褐色、紫铜色、蓝色等多种不同的金相颜色。

渗碳体金相颜色在材料工程领域具有广泛的应用价值。

通过观察和分析渗碳体金相颜色，可以了解材料的渗碳层厚度、组织结构以及材料的性能特点。

这对于材料的工艺控制、质量检测以及性能改进具有重要意义。

此外，渗碳体金相颜色的研究也为新材料的开发和应用提供了理论指导和实验基础。

然而，渗碳体金相颜色的研究仍处于初级阶段，尚有很多问题亟待解决。

比如，如何通过调节处理工艺和材料组成来控制渗碳体金相颜色的形成，如何准确测量和表征金相颜色等。

因此，未来的研究需要进一步探索渗碳体金相颜色的机理和特性，从而为材料科学和工程技术的发展做出更大的贡献。

1.2文章结构文章结构部分的内容可以如下所示：2. 正文2.1 渗碳体的形成2.2 渗碳体金相颜色的原理首先，在本文的正文部分将详细介绍渗碳体金相颜色的相关知识。

其中，2.1节将探讨渗碳体的形成机制，包括渗碳体的定义、形成条件以及常见的形成方法等内容。

金相图谱图册内容汽车渗碳齿轮金相检验图片JB1675-75汽车渗碳齿轮金相检验（JB1673-75）本标准适用于15Cr、20Cr、40CrMo、18CrMnTi、20CrMnTi、12Cr2Ni4A和20Cr2Ni1A等钢制造的汽车渗碳齿轮的金相组织和渗碳层深度的检验。

一、技术要求1.渗碳层深度：按产品图样规定。

渗碳层深度包括过共析层，共析层及过渡区域，即由表面起到心部组织为渗碳层深度包括过共析层及共析层的深度系指由表面起到出现显著铁素体处为止。

面层含碳量应大于0.8%。

渗碳层中过共析层和共析层深度应为渗碳层总深度的50~75%。

2.渗碳层的金相组织应为马氏体，残余奥氏体及碳化物。

（1）碳化物：按本标准碳化物级别图评定。

常啮合齿轮1~6级合格；换档齿轮1~5级合格。

（2）马氏体及残余奥氏体：按本标准马氏体及残余奥氏体级别图评定。

对马氏体针状大小、残余奥氏体的多少，应分级进行平定，1~5级合格。

3.心部组织应为低碳马氏体，允许有托氏体、铁素体、铁素体含量按本标准铁素体级别图进行评定，模数小于或等于5的1~4级合格；模数大于5的1~5级合格。

4.表面及心部硬度：齿的表面硬度为HRC58~64，心部硬度为HRC33~48。

二、检验方法5.取样部位及检验方法：（1）取样部位：试样应在齿的横断面切取（垂直于齿的工作面），包括有齿顶到齿根的整个部位。

（2）渗碳层深度的测量方法：渗碳层深度在放大100倍下测量，测量部位应包括齿顶、齿根及节圆附近三处。

齿顶部的渗碳层深度允许超过图样规定的上限。

（3）马氏体及残余奥氏体在放大400倍下检查。

检查部位在齿面的节圆附近为准。

（4）碳化物检查部位：以齿顶角及工作面为准。

（5）心部硬度及心部组织检查部位：在距齿顶三分之二的齿全高处，如图1：（6）表面硬度：以齿顶或齿端面为准。

6.渗碳层深度的测量方法：从试样表面测至心部组织处。

见图2渗碳层测量图。

渗碳层的测量应在平衡组织状态下进行。

实验三、金相样品的制备与显示一、实验目的1. 掌握金相样品制备的一般方法和原理2. 熟悉常用金属材料金相显微组织显示方法3. 了解金相样品制备的其他方法二、样品制备金相试样的制备过程一般包括取样、镶嵌、磨制、抛光和浸蚀等5个步骤，制备好的试样应能观察到真实组织，无磨痕、麻点与水迹，并使金属组织中的夹杂物、石墨等不脱落。

否则，将会严重影响显微分析的正确性。

1. 取样选取试样截取的方向、部位、数量应根据金属制造的方法、检验的目的、技术条件或双方协议的规定进行。

垂直于锻轧方向的横截面可以研究金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度等。

平行于锻轧方向的纵截面可以研究非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。

当检查金属的破损原因时，可以在破损处取样或在其附件的正常部位取样进行比较。

金相试样的大小和形状以便于握持、易于磨制为准，通常采用直径15～20mm 、高15～20mm 的圆柱体或连长15～20mm 的立方体。

对于不同性质的材料，试样截取方法不同，可用手锯、砂轮切割机、显微切片机、线切割、化学切割装置、电火花切割机、剪切、锯、刨、车、铣等截取，必要时也可用气割法截取。

硬而脆的金属可以用锤击法取样，软的金属材料可用锯、刨、车等方法。

不论用哪种方法取样，均应注意避免截取方法对组织的影响，如变形、过热等。

根据不同方法应在切割边去除这些影响，也可在切割时采取预防措施，如水冷等。

2. 镶嵌若试样过于细薄（如薄纸、细线材、细管材等）或试样过软、易碎，或需检验边缘组织为便于在自动磨光和抛光机上研磨的试样，可采用下列方法之一镶嵌试样，所选用的镶嵌方法均不得改变原始组织。

（1）机械镶嵌法将试样镶入钢圈或钢夹内，如图所示注意：（1）试样与钢圈或钢夹紧密接触。

钢圈或钢夹的硬度应接近于试样的硬度。

渗碳层深度检测方法——金相法1金相试样的制备1.1 取样1.1.1取样原则表面处理零件的检验要求试样取自与处理表面相垂直的横截面，磨面必须平整不可有倒角、卷边，否则会导致处理层厚度的错误测试结果。

取样一般应遵循下述原则。

1）代表性。

对局部进行化学热处理的零件，必须在经表面处理过的部位取样。

对于大尺寸的零件，可在附带随炉试块上进行取样。

必要时在事务上取样，以利于对比分析。

2）重要性。

选择零件受力最大或最易损坏的薄弱部位。

在检查零件损坏原因时，必须在损坏的断口或者裂纹处截取试样。

截取试样不应该时试样发生组织变化为原则。

1）对渗层表面未淬硬的零件，可采用常规的机加工方法乳手工锯或车床、刨床等。

2）对已淬硬的零件，可用砂轮切割机（水冷）。

3）对大尺寸零件，先用氧乙炔割下一块，然后再用切割机在无热影响区域截取试样。

试样尺寸以磨面面积小于400mm2，高度15~20mm为宜。

1.1.2 金相试样选取1）纵向取样。

纵向取样是指沿着钢材的锻轧方向取样。

主要检验内容为：非金属夹杂物的变形程度、晶粒畸变程度、塑性变形程度、变形后的各种组织形貌、热处理的全面情况等。

2）横向取样。

横向取样是指垂直于钢材锻轧方向取样。

主要检验内容为：金属材料从表层到中心的组织、显微组织状态、晶粒度级别、碳化物网、表层缺陷深度、氧化层深度、脱碳层深度、腐蚀层深度、表面化学热处理及镀层厚度。

3）缺陷或失效分析取样截取缺陷分析的试样，应包括零件的缺陷部分在内。

取样时应注意不能使缺陷在磨制时被损伤甚至消失。

1.2清洗试样可用超声波清洗。

试样表面若有油渍、污物或锈斑，可用合适的溶剂清除。

任何妨碍以后基体金属腐蚀的镀膜金属应在抛光之前去除。

1.3试样镶嵌若试样过于细薄或过软、易碎、或需检验边缘组织、或者为便于在自动磨抛机上研磨试样实验室通常采用可采用热压镶嵌法和浇注镶嵌法较为方便。

所选用先前方法均不得改变试样原始组织。

1.3.1热压镶嵌法将样品磨面朝下放入模中，树脂倒入模中超过样品高度，封紧模子并加热、加压。
