Zeiss 激光扫描共聚焦显微镜操作手册目录:1 系统得组成系统组成及光路示意图实物照片说明2 系统得使用2、1 开机顺序2、2 软件得快速使用说明2、3 显微镜得触摸屏控制2、4 关机顺序3 系统得维护1 系统得组成激光扫描共聚焦显微镜系统主要由:电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图:电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明:电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统得使用2、1 开机顺序(1)打开稳压电源(绿色按钮)等待2 分钟(电压稳定)后,再开其它开关(2)主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ PONENTS ]“ON”(3)打开[ 电动显微镜开关]打开[ 荧光灯开关](注:具有5 档光强调节旋钮)(4)Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟,将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态,即可正常使用(5)打开[ 电脑开关],进入操作系统注:键盘上也具有[ 电脑开关]2、2 软件得快速使用说明(1)电脑开机进入操作系统界面后,双击桌面共聚焦软件ZEN 图标(2)进入ZEN 界面,弹出对话框:“Start System”——初始化整个系统,用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件,用于已存图像数据得处理、分析。
(3)软件界面:1 功能界面切换:扫描取图(Acquisition)、图像处理(Processing)、维护(Maintain) (注:Maintain仅供Zeiss专业工程师使用)2 动作按钮;3 工具组(多维扫描控制);4 工具详细界面;5 状态栏;6 视窗切换按钮;7 图像切换按钮;8 图像浏览/预扫描窗口;9 文档浏览/处理区域;10 视窗中图像处理模块动作按钮:Single ——扫描单张图片、并在图像预览窗口显示。
Zeiss 激光扫描共聚焦显微镜操作手册目录：1 系统的组成系统组成及光路示意图实物照片说明2 系统的使用2.1 开机顺序2.2 软件的快速使用说明2.3 显微镜的触摸屏控制2.4 关机顺序3 系统的维护1 系统的组成激光扫描共聚焦显微镜系统主要由：电动荧光显微镜、扫描检测单元、激光器、电脑工作站及各相关附件组成。
系统组成及光路示意图：电脑工作站激光器电动荧光显微镜扫描检测单元实物照片说明：电动荧光显微镜扫描检测单元CO2 培养系统控制器激光器电脑工作站2 系统的使用2.1 开机顺序（1）打开稳压电源（绿色按钮）等待2 分钟（电压稳定）后，再开其它开关（2）主开关[ MAIN SWITCH ]“ON”电脑系统[ SYSTEMS/PC ]“ON”扫描硬件系统[ COMPONENTS ]“ON”（3）打开[ 电动显微镜开关]打开[ 荧光灯开关]（注：具有5 档光强调节旋钮）（4）Ar 离子激光器主开关“ON”顺时针旋转钥匙至“—”预热等待约15分钟，将激光器[ 扳钮] 由“Standby”扳至“Laser run”状态，即可正常使用（5）打开[ 电脑开关]，进入操作系统注：键盘上也具有[ 电脑开关]2.2 软件的快速使用说明（1）电脑开机进入操作系统界面后，双击桌面共聚焦软件ZEN 图标（2）进入ZEN 界面，弹出对话框：“Start System”——初始化整个系统，用于激光扫描取图、分析等。
“Image Processing”——不启动共聚焦扫描硬件，用于已存图像数据的处理、分析。
（3）软件界面：1 功能界面切换：扫描取图（Acquisition）、图像处理（Processing）、维护（Maintain）（注：Maintain仅供Zeiss专业工程师使用）2 动作按钮；3 工具组（多维扫描控制）；4 工具详细界面；5 状态栏；6 视窗切换按钮；7 图像切换按钮；8 图像浏览/预扫描窗口；9 文档浏览/处理区域；10 视窗中图像处理模块动作按钮：Single ——扫描单张图片、并在图像预览窗口显示。
激光共聚焦显微镜操作规程一、准备工作a)打开计算机。
依次打开激光器电源、钥匙开关。
多线氩离子(458 nm, 488 nm, 514 nm) ON、氦氖绿(543 nm) ON、氦氖红(633 nm) ON。
打开汞灯电源开关。
b)登陆Windows XP系统。
双击快捷方式：FV10-ASW 1.1。
User ID: Administrator ; Passeword: Administrator。
注意区分大小写。
二、显微镜镜下观察１.微分干涉差观察a)使用手控面板选择物镜。
插入起偏镜。
插入微分干涉滑块。
b)点击FV10-ASW软件中的图标。
标本聚焦.２.荧光观察：c)使用手控面板选择物镜。
d)打开汞灯的机械快门，拉出DIC滑块，点击FV10-ASW软件中的图标e)使用手控面板选择荧光滤色片。
标本聚焦。
３.获取单张荧光图像a)点击FV10-ASW软件中的按钮。
b)关闭汞灯快门，点击按钮，关闭卤素灯快门。
c)点击染料选择按钮，在染料列表中，双击用于观察的荧光染料。
点击Apply按钮。
d)点击XY Repeat按钮开始扫描。
调节图像。
点击Stop按钮停止扫描。
e)选择AutoHV,，并选择扫描速度。
f)点击XY按钮取得一幅图像。
g)点击SeriesDone按钮，“2D View-LiveImage(x)”2D界面就出现。
h)保存该幅图像:右图像管理器中显示的图像图标，选择另存为保存该幅图像。
(保存为“xml”类型是击FV10-ASW软件专用的图像格式。
)４.获得单张（荧光+微分干涉）图像a)点击FV10-ASW软件中的按钮，关闭汞灯快门。
点击按钮，关闭卤素灯快门。
b)点击染料选择按钮，在染料列表中，双击用于观察的荧光染料。
点击Apply按钮。
c)选择TD1。
d)点击XY Repeat按钮开始扫描。
调节绿色(FITC)图像和微分干涉差的图像。
点击Stop按钮停止扫描。
e)选择AutoHV, 并选择扫描速度。
激光共聚焦显微镜操作指南说明书激光共聚焦显微镜（Laser Scanning Confocal Microscope）是一种高分辨率、高对比度的显微镜，广泛应用于生物医学研究、材料科学等领域。
本操作指南将详细介绍激光共聚焦显微镜的操作流程和基本操作技巧，帮助用户正确、高效地使用该设备。
一、设备准备在开始使用激光共聚焦显微镜前，需要进行以下设备准备：1. 检查电源线和数据线是否连接正常，确保设备供电和数据传输正常；2. 检查激光源是否正常工作，激光功率是否稳定；3. 检查镜头和滤光片是否清洁，清除灰尘和污渍，确保成像质量；4. 准备适当的标本样品，并将其固定在载玻片上。
二、系统启动1. 确保设备处于待机状态，按下电源按钮，等待系统启动；2. 检查系统软件是否正常运行，若出现异常情况，及时联系维修人员进行处理；3. 检查镜头和滤光片的安装是否正确，确保成像时的光路通畅；4. 开启激光源，根据需要选择合适的激光波长和功率；5. 调节扫描镜和物镜的位置，使光线准确聚焦在样品上。
三、图像获取1. 打开激光共聚焦显微镜软件，并根据需要选择合适的成像模式；2. 调节激光功率和增益，确保图像的亮度和对比度适宜；3. 调节扫描镜的扫描速度，根据样品的要求选择合适的扫描速度；4. 调节焦距和聚焦位置，通过手动或自动对焦功能获取清晰的图像；5. 点击图像捕捉按钮，记录当前图像或录制图像序列。
四、图像处理和分析1. 通过激光共聚焦显微镜软件提供的图像处理功能，对图像进行调整和增强，以获得更好的观察效果；2. 根据需要，利用软件提供的计算和分析功能对图像进行进一步处理，如三维重建、光学切片等；3. 对图像进行定量分析时，选择合适的工具和算法，并按照要求设定参数；4. 记录和保存处理后的图像数据，以备后续分析和报告撰写使用。
五、设备关闭1. 停止图像采集和处理工作；2. 降低激光功率，关闭激光源；3. 将扫描镜和物镜返回初始位置，关闭设备；4. 断开电源和数据线，保持设备清洁干燥。
Leica TCS SP2 激光共聚焦显微镜系统操作手册一、荧光显微镜Leica DMRE 的使用A ：步距调节B ：电动升台按钮C：电动降台按钮D ：微调E：上限设置F：下限设置1、观察、扫描转换拉杆2、卤素灯开关3、透射光探测器开光横档4、荧光光路开关5、荧光滤镜转盘1：DAPI ；2：TRITC ；3：FITC ；4：SCAN6、镜头侧DIC 棱镜转盘7、与镜头相配DIC 滤块8、起偏器9、检偏器10、镜头侧DIC 棱镜微调旋钮11、光强调节纽12、减光滤光片13、孔径光阑14、视场光阑选择合适的镜头Leica TCS SP2 镜头配置镜头类型使用介质放大倍率/数值孔径编号HC PL APO CS DRY 10X /0.4 506511HC PL APO CS DRY 20X/ 0.7 506513HC PL APO CS DRY 40 X 0.85/ CORR 506140HC PL APO Ibd.BC OIL 63X /1.4 506192Leica TCS SP2 AOBS 镜头配置镜头类型使用介质放大倍率/数值孔径编号HC PL FLUOTAR DRY 10X/0.3 506505 HC PL FLUOTAR DRY 20X/0.5 506503 HCX PL APO OIL 40X/1.25-0.75 506176 HC PL APO Ibd.BC OIL 63X/1.4 506192 HCX PL APO CS OIL 100X/1.40-0.70 506038 WATER HCX APO L U-V-I WATER 63X/0.9 506148荧光观察荧光光路开关至“O”位，转轮至“ 1.0 ×”位，转换拉杆完全推进，荧光滤块换到相应号位（1：DAPI ；2：TRITC ；3：FITC ；4：SCAN ）图像输出扫描荧光光路开关至“I”位，转轮至“ UV ”位，转换拉杆完全拉出，荧光滤块换到4：SCAN ）荧光观察（以油镜观察为例）1、样品正面朝上正确放在显微镜样品台上，点上镜油。
激光共聚焦显微镜中文说明书12020年4月19日激光共聚焦显微镜FV1000(倒置显微镜IX81) 简易使用说明书2 2020年4月19日32020年4月19日开启系统 1.打开计算机.2.打开激光器.(打开钥匙开关.) 2-1.多线氩离子 (458 nm, 488 nm, 514 nm) ON2-2氦氖绿 (543 nm) ON2-3氦氖红 (633 nm) ON 3.打开汞灯电源开关. 4.登陆 Windows XP 系统.User ID: Administrator Password: fluoview5.双击快捷方式：打开 FV10-ASW 应用软件.5231文档仅供参考，不当之处，请联系改正。
42020年4月19日User ID: AdministratorPassword: Administrator* 系统软件的启动需要等待一定时间.显微镜镜下观察 微分干涉差观察1.使用手控面板选择物镜. (参照Memo .)2.插入起偏镜.3.插入微分干涉滑块.*DIC元13 24手控面板用此旋钮进行微分涉法对比度的调.4.点击FV10-ASW软件中的图标.Note1:使用TD滑块控制卤素灯的光强；Note2:检查滤色片转盘的位置是否为“6.DICT”，如果不是，用手柄按下DICT 图标5.标本聚焦Memo显微镜镜下观察荧光观察52020年4月19日619日1.使用手控面板选择物镜.2.点击FV10-ASW 软件中的图标.3.使用手控面板选择荧光滤色片.(参照Memo .)4.标本聚焦.2Hand switchMemo 关于荧光滤NIB ： 蓝色激/ 绿色荧（FIT 、 EGFP 等WIG ： 绿色激/红 色 荧（Rhodamin 、 DsRed 等72020年4月19日扫描模式扫激光输出的调节明场观察( 显微镜镜下观察) 荧光观察( 显微镜镜下观察 ) 扫描的按钮 选择 XYZ,XYT 或 XYL 每个通道的调节 共聚焦的孔径大小 卤素灯的光强调节 Kalman方式 染料选择 光路图取图条件的保存 调出取图条件TwinScanner设定图像的拇指索引图像显示窗口内存中所显示的文件Lambda扫描的设定 物镜 聚焦时间间隔和时间计数( 用于 XYT 或 XT 扫描)λ 扫描带宽选择描速82020年4月19日文档仅供参考，不当之处，请联系改正。

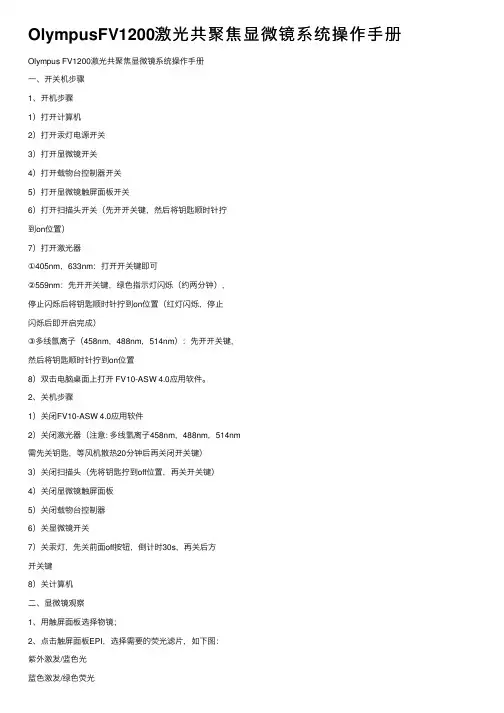

OlympusFV1200激光共聚焦显微镜系统操作⼿册Olympus FV1200激光共聚焦显微镜系统操作⼿册⼀、开关机步骤1、开机步骤1）打开计算机2）打开汞灯电源开关3）打开显微镜开关4）打开载物台控制器开关5）打开显微镜触屏⾯板开关6）打开扫描头开关（先开开关键，然后将钥匙顺时针拧到on位置）7）打开激光器①405nm，633nm：打开开关键即可②559nm：先开开关键，绿⾊指⽰灯闪烁（约两分钟），停⽌闪烁后将钥匙顺时针拧到on位置（红灯闪烁，停⽌闪烁后即开启完成）③多线氩离⼦（458nm，488nm，514nm）：先开开关键，然后将钥匙顺时针拧到on位置8）双击电脑桌⾯上打开 FV10-ASW 4.0应⽤软件。
2、关机步骤1）关闭FV10-ASW 4.0应⽤软件2）关闭激光器（注意: 多线氩离⼦458nm，488nm，514nm需先关钥匙，等风机散热20分钟后再关闭开关键）3）关闭扫描头（先将钥匙拧到off位置，再关开关键）4）关闭显微镜触屏⾯板5）关闭载物台控制器6）关显微镜开关7）关汞灯，先关前⾯off按钮，倒计时30s，再关后⽅开关键8）关计算机⼆、显微镜观察1、⽤触屏⾯板选择物镜；2、点击触屏⾯板EPI，选择需要的荧光滤⽚，如下图：紫外激发/蓝⾊光蓝⾊激发/绿⾊荧光绿⾊激发/红⾊荧光）打开，显微镜⽬镜下观察样品，推动载物台控制⼿柄可⽔平⽅向移动样品，转动调焦旋钮可调节焦距；三、获图XY多通道扫描1、镜下调好之后，点击软件中的按钮，关闭汞灯快门。
2、⾸先进⾏软件设置：在Acquisition Setting⾥将扫描速度设置为8us/Pixel，像素数⼀般设置为1024*1024。
在Image Acquisition Control⾥点击Dye List按钮，在染料列表中，双击⽤于观察的荧光染料（注：再次双击已选项⽬可取消），然后点击Apply按钮。
3、将Image Acquisition Control⾯板中Filter Mode⾥Kalman 打钩选中，设置线平均Line 2次，这样可以降低图像的噪声。
激光共聚焦扫描显微镜操作规程一．开机程序1．开启总电源，确认所有仪器电源状态正常工作2．开启电脑，双击桌面上的LSM510图标，开启显微镜。
3．在初始平面上点击Start Expert Mode 键开启专家拍摄模式。
