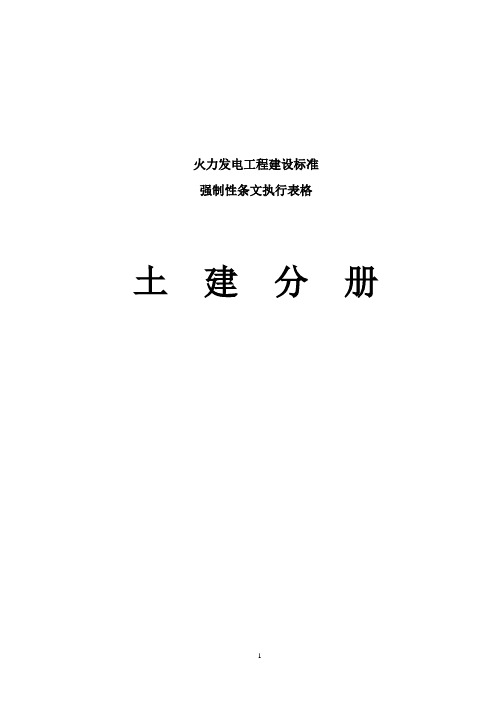

火力发电工程建设标准强制性条文执行表格土建分册目录第一部分强制性条文执行计划表 (4)1.土建工程施工强制性条文执行计划表 (4)2.土建通用工程施工强制性条文执行计划表............................................ 错误!未定义书签。
第二部分强制性条文执行检查表.................................................................. 错误!未定义书签。
1.建筑施工验收管理强制性条文执行记录表............................................ 错误!未定义书签。
2.土石方及基坑工程施工强制性条文执行记录表.................................... 错误!未定义书签。
3.湿陷性黄土地区土石方及基坑工程施工强制性条文执行记录表........ 错误!未定义书签。
4.膨胀土土石方及基坑工程施工强制性条文执行记录表........................ 错误!未定义书签。
5.灰土、砂和砂石、粉煤灰地基施工强制性条文执行记录表................ 错误!未定义书签。
6、土工合成材料地基施工强制性条文执行记录表................................. 错误!未定义书签。
7.强夯地基施工强制性条文执行记录表.................................................... 错误!未定义书签。
8.预压地基施工强制性条文执行表............................................................ 错误!未定义书签。
9.振冲地基施工强制性条文执行记录表.................................................... 错误!未定义书签。
火电建设工程施工工艺示范手册火电建设工程施工工艺示范手册引言：火电是目前世界上主要的清洁能源之一，具有巨大的发展潜力。
而火电建设工程施工工艺则是保证火电厂正常运行和高效发电的重要环节。
火电建设工程施工工艺示范手册是为了全面指导火电工程施工人员进行施工工艺操作而编写的，它包含了从前期准备到竣工验收的全过程指导和要点，助力火电项目的顺利进行。
本文将从以下几个方面对火电建设工程施工工艺示范手册进行深入探讨。
目录：1. 前期准备2. 施工组织3. 施工技术4. 安全生产5. 竣工验收1. 前期准备前期准备是施工工艺的基础，它关系到整个工程的顺利进行。
在编写示范手册时，需要明确以下几点：1.1 工程布局：对火电项目进行全面规划和布局，确定场地选址、建筑结构以及设备分布，保证施工工艺的合理性和施工效率的提高。
1.2 材料采购：在施工前，确保材料的及时采购，保证质量和数量的供应。
示范手册应包含材料采购流程和规范，以便施工人员参考。
1.3 人员组织：明确施工人员的组织架构和职责分工，确保施工团队的协作和沟通顺畅。
示范手册中应详细介绍人员组织方案和职责分工。
2. 施工组织施工组织是施工工艺的核心环节，它关乎到施工过程的有序进行和施工质量的控制。
在示范手册中，应重点介绍以下内容：2.1 施工流程：详细描述每个施工阶段的工作内容、工序和工艺要求。
要合理安排施工时间，确保施工的连贯性和有效性。
2.2 施工技术：介绍施工中常用的工艺方法和技术要点，包括土建施工、设备安装、电气接线等。
示范手册中应提供清晰的示意图和详细的步骤说明，以便施工人员参考和操作。
2.3 施工质量控制：着重介绍施工过程中的质量控制要点，包括材料验收、施工过程监控和质量检查等。
示范手册应提供质量控制指标和相应的操作措施，帮助施工人员保证施工质量。
3. 施工技术施工技术是保证火电工程质量和安全的重要保障，也是示范手册中的关键内容之一。
在编写示范手册时，应重点关注以下几方面：3.1 设备安装：介绍设备安装的具体要求和操作步骤，包括设备平整度、固定方式和安全防护等。
一、施工原因＃1、2炉磨煤机轴瓦、减速机冷却水管和轴瓦润滑油进回油管均为碳钢管，因使用时间长且布置在水沟内现已腐蚀严重，并出现漏点。
拟将＃1、2炉磨煤机轴瓦、减速机冷却水管和轴瓦润滑油进回油管改为不锈钢管。
二、工程概述及系统图将＃1、2炉磨煤机轴瓦、减速机冷却水管和轴瓦润滑油进回油管均改为不锈钢管。
重新开凿地面，将管布置在水泥地下，防止管道腐蚀，安装好后再恢复水泥地面。
改造前管道布置见附图。
改造后管道布置见附图。
三、土建工作开凿地沟长80米、宽0.3米、深0.3米。
四、施工工步骤及其工艺控制具体施工步骤及其工艺验收：详见附件一五、工程材料1、＃1、2炉磨煤机冷却水管、轴瓦进回油管改造需要的材料:备注：1、人员要求（1）要求焊接人员有合格的焊接资质。
六、预期效果改造为不锈钢管后可有效防止管道腐蚀穿孔，保证设备安全运行。
2、工作人员精神状态不好，引起事故；预防措施：每天开工前工作负责人必须检查每位工作人员精神状态是否良好。
3、高空落物易造成砸伤人事故，做好防止高空落物措施。
预防措施：上面工作，下面不得有人工作，且必须用安全围栏围起。
4、焊接火花掉至竹排着火。
预防措施：在竹排上铺设保温棉，施工现场准备灭火器。
5、旧油管割除时着火。
预防措施注意排净旧管积油并冲净，同时需严格落实动火安全措施。
八、安全措施1、工作人员安全措施：1.1参加检修人员的服装要符合《安规》要求；1.2安全帽要系紧；安全带要系好，并系保险绳；1.3 人员精神状态要良好，状态不好禁止高空工作；1.4 现场要有专人进行监护。
2、严格执行工作票制度，工作监护制度：2.1必须按规定办理相应的工作票（包括动火工作票）；2.2工作票、安全技术措施必须随身携带，严禁无票作业；2.3工作票签发人、工作负责人必须对工作的安全可靠负全部责任，并严格执行安全职责，确保安全措施的执行；2.4工作票签发人、工作负责人应保证票面的正确性，并妥善保管；2.5检修工作负责人必须担负起安全可靠，组织工作的作用，每天工作前必须检查安全措施完善，随时制止本工作组人员的违章作业；3、工作现场：3.1检修现场应严格执行定置管理规定，不得随意堆放物品，保持道路畅通；3.2设置好安全围栏；3.3对所检修区域每天收工时，必须清理干净。
第一节、土建专业施工方案1 工程概况1.1 工程范围1) 主厂房区域：汽机房、汽机房2台行车轨道、除氧间煤仓间、锅炉房（基础、封闭）、主厂房毗屋、底渣仓（基础）、石灰石仓（基础）。
2) 炉后区域：烟囱、烟道、引风机检修框架、电袋除尘器（基础）、机组排水槽＋凝结水酸碱罐储存场地、除灰综合楼（空压机房）、干灰库。
3) A列外区域：变压器（基础）、进线架构、变压器事故油坑、绝缘油箱（含箱罐）、汽机事故油池、凝结水储水箱（基础）、220kV屋外配电装置、网络继电器室、循环水进排水管（#8机组以A列外1.0m设计界线为界）。
4) 全部的、完整的卸煤、贮煤、运煤系统（包括老厂改造但不限于下列各项）：堆取料机轨道、各转运站、各输煤栈桥、粗碎机室、细碎机室、入炉煤采样间、汽车卸煤沟、汽车衡（基础）、入厂煤取样间、干煤棚、挡风抑尘墙、推煤机库、输煤综合楼、煤泥沉淀池及煤水处理设施等。
5) A标段区域内的厂区性沟道、综合管架、除灰管架等。
6) A标段区域内的厂区性工程（包括但不限于下列各项）：道路（含划界的道路）、上下水管道、接地网、地坪、围墙及大门、围栅及门等。
7) 进厂主干道、警卫传达室、煤场警卫室。
8) 厂内施工电源环网、施工水源管网建设、设备运行及维护。
9) 循环水供水管道(以循泵房切换井外1米为界)、循环水回水管道(以冷却塔0.00m处外壁1米为界)。
1.2 工程特点本工程与以往同类型工程相比，具有如下建筑工程施工特点：1) 主厂房结构为现浇混凝土结构，最突出的特点就是工期短、施工压力大，因此施工流水组织和劳动力投入是个关键。
2) 由于业主的良好传统，对工程质量要求细致、对现场安全、文明施工标准高，我公司将集中优秀专业技术人才，做出优化方案、创出优质工程。
3) 由于临建组合场的场地受到限制，材料转运在一定程序上会影响到施工进度，应针对这种作业环境合理布置临建设施，同时加大机械投入。
4) 土建施工前期条件已基本具备，“五通一平”工作基本完成，若施工图能够依照施工进度要求出图，工程进展将会完全按照计划实施。

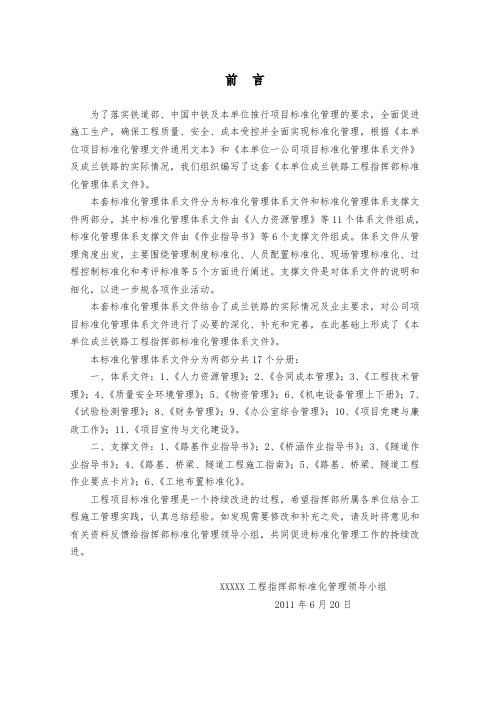

前言为了落实铁道部、中国中铁及本单位推行项目标准化管理的要求，全面促进施工生产，确保工程质量、安全、成本受控并全面实现标准化管理，根据《本单位项目标准化管理文件通用文本》和《本单位一公司项目标准化管理体系文件》及成兰铁路的实际情况，我们组织编写了这套《本单位成兰铁路工程指挥部标准化管理体系文件》。
本套标准化管理体系文件分为标准化管理体系文件和标准化管理体系支撑文件两部分，其中标准化管理体系文件由《人力资源管理》等11个体系文件组成，标准化管理体系支撑文件由《作业指导书》等6个支撑文件组成。
体系文件从管理角度出发，主要围绕管理制度标准化、人员配置标准化、现场管理标准化、过程控制标准化和考评标准等5个方面进行阐述。
支撑文件是对体系文件的说明和细化，以进一步规各项作业活动。
本套标准化管理体系文件结合了成兰铁路的实际情况及业主要求，对公司项目标准化管理体系文件进行了必要的深化、补充和完善，在此基础上形成了《本单位成兰铁路工程指挥部标准化管理体系文件》。
本标准化管理体系文件分为两部分共17个分册：一、体系文件：1、《人力资源管理》；2、《合同成本管理》；3、《工程技术管理》；4、《质量安全环境管理》；5、《物资管理》；6、《机电设备管理上下册》；7、《试验检测管理》；8、《财务管理》；9、《办公室综合管理》；10、《项目党建与廉政工作》；11、《项目宣传与文化建设》。
二、支撑文件：1、《路基作业指导书》；2、《桥涵作业指导书》；3、《隧道作业指导书》；4、《路基、桥梁、隧道工程施工指南》；5、《路基、桥梁、隧道工程作业要点卡片》；6、《工地布置标准化》。
工程项目标准化管理是一个持续改进的过程，希望指挥部所属各单位结合工程施工管理实践，认真总结经验。
如发现需要修改和补充之处，请及时将意见和有关资料反馈给指挥部标准化管理领导小组，共同促进标准化管理工作的持续改进。
XXXXX工程指挥部标准化管理领导小组2011年6月20日目录第一篇路基工程施工工序作业要点卡片..................... 错误!未定义书签。
火力发电厂新建机组工程建筑装饰施工方案1.1.1工程概况楼地面：升压水泵房室内地面为水磨石地面，需要上人的设备基础顶面为混凝土地面，加药间、污泥间为混凝土耐磨地坪。
内外、墙面：所有墙面均采用砂浆抹灰墙面外罩聚乙烯内、外墙涂料。
门窗：大门为钢大门、窗为铝合金窗。
屋面：配电间、加药间、污泥间屋面采用钢筋混凝土屋面板附加保温防水层，采用卷材防水，珍珠岩板保温；二次升压泵房屋面为压型钢板自防水屋面。
采光及通风：二次升压泵房内采用自然进风、自然排风加局部机械通风方式；尽量考虑自然采光,不能满足时采用人工照明，二次升压泵房屋顶局部采用平天窗采光，增加自然采光面积。
1.1.2施工工艺流程施工区域场地回填及平整一拆除影响装修的脚手架一搭设砌筑及装修脚手架一测量放线（控制门窗及洞口标高）一砌筑、封闭一门窗安装一内墙面、天棚抹灰一屋面防水一楼地面施工f 外墙抹灰一外墙涂料一外墙压型钢板安装一脚手架拆除一内墙、天棚涂料、吊顶，门窗玻璃f清洁、验收移交。
1.1.3施工组织协调方案1.1.3.1各专业施工人员详细审图，弄清楚各部位施工方法，土建、安装各工序先后顺序及时间安排，力求将水、电、暖、设备安装、管道安装等各项需在墙面、地面上开孔、凿槽等工作在建筑装修前完成。
当需要在成品上二次作业时，派专门技工配合，不可跨工种随意操作。
1.1.3.2围护结构施工前，应提前1个月与业主、监理及安装单位取得联系，根据安装单位要求标定出设备安装预留区域，施工过程中及时通知安装单位进行管线、埋件等敷设。
1.1.3.3室内OnI碎毛地坪施工前，设备基础、电缆沟及排水沟应施工完成至Om以上并回填至设计标高，所有Om地下管线全部敷设完，通水、闭水或水压试验合格，接地扁铁敷设完毕，地下隐蔽工程通过监理验收。
水磨石面层或水泥地面施工，原则上待结构部分及设备安装完毕后进行，个别人员流动少、无二次作业的小间可先做，所有地面面层完工后铺垫地板革进行成品保护。
输变电工程标准化施工作业卡（变电站土建部分）华北电网有限公司基建部二〇一〇年九月第1页目录1、人工回填施工作业卡 (1)2、人工钎探施工作业卡 (3)3、机械挖方施工作业卡 (4)4、（双排外墙）脚手架搭设施工作业卡 (6)5、（双排外墙）脚手架拆除施工作业卡 (9)6、（木）模板安装作业卡 (10)7、（木）模板拆除施工作业卡 (12)8、钢筋加工施工作业卡 (13)9、钢筋安装施工作业卡 (15)10、混凝土搅拌及运输施工作业卡 (19)11、混凝土浇筑施工作业卡 (21)12、混凝土养护施工作业卡 (24)13、砂浆拌合施工作业卡 (25)第2页14、砖砌体砌筑施工作业卡 (26)15、抹灰施工作业卡 (28)16、外墙保温施工作业卡 (30)17、屋面防水施工作业卡 (32)18、室内灯具安装及调试施工作业卡 (34)19、室外灯具安装及调试施工作业卡 (35)20、室内排水安装施工作业卡 (36)21、室内给水安装施工作业卡 (37)22、卫生洁具施工作业卡 (39)23、地砖施工作业卡 (41)24、防静电地板施工作业卡 (43)25、石材地面施工作业卡 (45)26、矿棉板吊顶施工作业卡 (47)27、石膏板吊顶施工作业卡 (49)28、外墙砖施工作业卡 (51)第3页29、建筑物开关及插座施工作业卡 (54)30、门、窗安装施工作业卡 (57)31、消防系统安装施工作业卡 (61)32、室外给、排水安装施工作业卡 (63)33、全站防雷接地施工作业卡 (65)第4页1、人工回填施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：2、人工钎探施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：3、机械挖方施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：4、（双排外墙）脚手架搭设施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：5、（双排外墙）脚手架拆除施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：6、（木）模板安装作业卡工程名称：起止时间：施工队：作业地点：施工负责人：7、（木）模板拆除施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：8、钢筋加工施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：9、钢筋安装施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：10、混凝土搅拌及运输施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：11、混凝土浇筑施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：12、混凝土养护施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：13、砂浆拌合施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：14、砖砌体砌筑施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：15、抹灰施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：16、外墙保温施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：17、屋面防水施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：18、室内灯具安装及调试施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：19、室外灯具安装及调试施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：20、室内排水安装施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：21、室内给水安装施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：22、卫生洁具施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：23、地砖施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：24、防静电地板施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：25、石材地面施工作业卡工程名称：起止时间：施工队：作业地点：施工负责人：。
砌筑施工工艺卡一、适用范围适用于火力发电站工程中厂内所有砌筑工程。
二、施工准备1.材料准备需准备以下材料：水泥、砂子、掺合料、砌块、拉结钢筋、预埋件、木砖、防水剂（粉）等。
2.主要机具准备：磅秤、孔径5mm筛子、手推车、平锹、木抹子、铁抹子、靠尺、方尺、铁制水平尺、手提电动小圆锯、线坠。
3.作业条件：1)基础砌砖前基糟或基础垫层施工均已完成；2)首层砖墙、柱，砌筑前，地基、基础工程均已完成；3)首层砖墙、柱砌筑前应完成室外回填土及室内地面垫层，安装好所有沟、井盖板，并按设计要求及标高完成水泥砂浆防潮层；4)砌体砌筑前应做好砂浆配合比技术交底及配料的计量准备；5)普通砖、空心砖、灰砂砖、粉煤灰砖等在砌筑前一天应浇水湿润，湿润后普通砖和空心砖含水率宜为10%～15%、灰砂砖和粉煤灰砖含水率宜为5%～8%；6）砌体施工应弹好建筑物的主要轴线及砌体的砌筑控制边线，经有关技术部门进行技术复线，检查合格，方可施工。
三、工艺流程四、施工工艺方法1．拌制砂浆1）根据试验室提供的砂浆配合比进行配料称量，水泥配料精确度控制在±2%以内；砂、石灰膏和细磨生石灰粉等配料精确度控制在±5%以内。
2）砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。
拌和时间自投料完毕算起，不得少于1.5min。
3)砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后3h和4h内使用完毕。
2.组砌方法1)砖墙厚度在一砖或一砖以上，可采用一顺一丁、梅花丁或三顺一丁的砌法。
砖墙厚度3/4砖时，采用两平一侧的砌法。
砖墙厚度1/2砖或1/4砖时，采用全顺砌法。
弧形砖墙可采用全丁的砌法。
2)砖墙（砖砌体）砌筑应上下错缝，内外搭砌，灰缝平直，砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。
3)砖墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，实心砖墙的斜槎长度不应小于高度的2/3。
第5章烟囱施工工艺示范卡5．1适用范围本工艺示范卡适用于270m及以下的现浇钢筋砼烟囱施工的表面工艺的控制。
包括烟囱基础、筒壁、灰斗平台、航空标志与附属设施的几何尺寸控制和砼工程的表面平整或圆弧度、光洁度及色泽的控制。
本工艺示范卡筒壁工程是按照电动提模(直梯翻模)施工工艺编制。
5．2施工流程说明以通用的施工流程为准。
5．3主要施工工艺质量控制要求烟囱主要施工工艺质量控制要求：外观顺畅，预留孔洞方正，位置准确：混凝土色泽均匀，无明显水印、花斑和修补痕迹，无漏浆痕迹：航空标志油漆分界线平直，无露底、流坠和混色。
5．3．1基础施工a)钢筋儿何尺寸控制由于基础钢筋的骨架较大，绑扎时应设置足够的临时支撑或马凳、且要连接牢固，马凳高度与几何尺寸要与主筋的几何尺寸相一致，以防止钢筋倒排和保证钢筋的平面位置、间距与保护层准确。
与垫层接触的主筋，应保证其保护层厚度，其方法是用坚硬的与保护层同厚度的石块垫起，每平米不少于2块。
为确保筒壁钢筋半径、灰斗平台柱平面位置的准确性，必须对杯口钢筋半径及灰斗平台柱钢筋基础部分平面位置校核无误后方可进行基础混凝土打灰。
图5。
1烟囱基础钢筋施工方法图5．2烟囱基础模板施工方法b)基础混凝土不出现冷缝控制。
保证具有足够的混凝土生产和浇筑能力，并有必要的应急措施，确保在下层混凝土初凝前浇筑上层混凝寸：。
应控制好灰头，并配备充足的混凝土振捣人员，防止因灰头过长或振捣人员不够造成人为冷缝的出现。
在混凝土中掺入适当比例的具有缓凝性质的外加剂，以延缓混凝土初凝时间。
图5．3烟囱基础保温方法图5．4 烟囱基础砼施工方法c)基础混凝土不出现温度裂缝控制在保证混凝土强度和和易性的前提下，采用掺入适量的粉煤灰、掺加引气型高效缓凝减水剂的措施(具体以试验室配合比为准)，可以减少水泥用量，降低混凝土水化热。
浇筑后应立即进行保温保湿，以控制混凝土的内、外温差河降温速率。
为减少环境温度差，提高混凝土抗裂能力，外模拆除后立即验收，及时回填土。
第1章砼结构表面施工工艺示范卡1.1适用范围本工艺卡适用于火力发电厂的高质量观感外露混凝土结构表面工艺的施工，如主厂房现浇混凝土框架、综合支架、烟道支架、汽机基座等设备基础。
1.2施工工艺流程1.3主要施工工艺质量控制要求本施工工艺主要控制的关键环节：轴线标高测量控制，钢筋绑扎控制，模板的制作与安装，混凝土的浇筑，成品保护。
1．3．1 轴线标高测量控制a)平面轴线投测根据轴线控制桩，将所需轴线投测到施工区域内，同一取悦内所投测的纵横轴线各不得少于2条，以此作为角度、距离的校核。
经校核无误后方可在该区域内放出其它相应的设计轴线和细部线。
b)引测标高标高基准点的测设必须正确。
按照常规操作布置，对于预埋预留的控制，采用在钢筋上设卡子，或缠有色胶带作控制点(在预埋、预留件固定、验收后拆除)。
图1．1预留的标高基准点1．3．2 结构平面尺寸控制将平面轴线控制点投测到各层，建立各层各施工段的控制网；确定平面上各构件轴线，并测设出竖向结构的轮廓线。
清水混凝土绝不允许出现露筋情况，因此，每一层楼面或基础上外露的竖向结构的插筋应基本符合结构，在浇筑楼层(或基础)混凝土前都必须加以校正。
1．3．3 钢筋施工工艺要求a) 钢筋应根据设计图，经过翻样后钢筋花色单控制加工尺寸，梁柱接头位置要防止钢筋过长影响钢筋保护大层厚度：b)为保证钢筋的保扩层厚度，应采用专用的再生胶钢筋保护层垫块，不宜采用水泥制品的垫块，见图1．2。
图1．2 专用的再生胶钢筋保护层垫块1.3.4模板施工要求a)模板支设必须牢固、严密，防止结构物变形和浆体流失。
模板的表面要平整光洁、耐腐蚀。
图1．3 模板支设1图1．4 模板支设2b)根据建筑物结构形式、荷载大小以及稳定性等，进行模板结构的设计。
b)如采用复合式模板，应选用表面平整光洁的胶木模板或定型钢模板作为底板；面板采用1.5—2mm厚的PVC板满铺，面板与底板之间采用胶贴或用平头螺栓固定。
表1．1 模板制作的允许偏差及检验方法项目允许偏差（mm）检验方法板面平整±2 2m靠尺检验四边平直±2 2m靠尺检验几何尺寸－2 直尺检查对角线之差 3 直尺检查孔洞位置±2 直尺检查板面翘曲≤1/1000 放在平台上，对角线用直尺检查模板边平直 3 拉线用直尺检查1)建筑工程木模板的厚度不小于20 mm的板材加工，现场拼装。
木模板外侧水平钉上50XlOO mm木方，间距不得大于300 mm木方应刨平，确保与夹板平贴。
模板拼装时尽可能采用整张大面的模板。
如右图所示。
图1．5模板采用整张大面的模板图1．6木模板安装2) 木模板安装时，在紧贴木方外侧竖向用槽钢做楞条，间距不得大于500mm，防止浇筑混凝土时模板局部变形。
图1．7 模板加固3)模板的接缝处一律贴25mmX5mm的单面带胶海棉条来封堵；PVC面板满铺后在面板的接缝处则用透明胶带纸来粘贴。
4)建筑工程在选用定型钢模板的钢面板的厚度不得小于3mm。
钢模板的构造要求尽可能的简洁，方便于模板支拆。
5)结构的阳角部位加装圆角装饰木条，木条规格一般为50X50mm。
图1．8 圆角木线条安装d)预埋铁件安装时，首先在模板—上划出预埋件的位置，预埋件采用螺栓将铁件的四周固定在模板上。
c)梁柱结构的模板安装时，不用对拉螺栓的办法固定模板；墙体结构在固定模板时，应将对拉螺栓的位置安排在装饰线槽内，以便于对外露的对拉螺栓进行防腐处理而不影响混凝土结构表面观感质量。
1)在模板表面安装50X20am的梯形通长木条作为混凝土结构的装饰线槽，木条用胶粘贴(或用平头螺栓固定)在模板面板上，按照事先的间距要求摆放。
2)在结构设计或施工需要留设施工缝时，事先在模板与混凝土接触的内侧沿施工：缝标高处安装一条通长环闭的木条，以木条的下口线来控制施的标高，使施工缝留设到达水平竖直的要求。
f)浇筑混凝土之前，应确保模板与混凝土接触面的清洁, PVC面板无明显的划痕等，没有加装PVC面板的木模板和钢模板表面应满刷脱模剂。
g)混凝土强度达到1．2MPa后，方可进行模板侧的拆除工作。
拆模过程中要防止损伤模板和混凝土结构的表面。
图1．9拆模板时注意混凝土表面以及棱角图1．10拆掉模板的混凝土表面h)模板工程主要工艺质量控制要求：1)模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载，特殊结构和重要部位的模板必须事先对承载能力、刚度和稳定性进行验算和设计。
2)模板的拼缝严密不应漏浆，模板与混凝土的接触面应清理干净并涂刷不影响结构性能或妨碍混凝土表面装饰效果的隔离剂。
3)固定在模板亡的预埋件应安装牢固。
4)拆模板时，不应对混凝土结构形成冲击荷载，混凝土表面以及棱角不得受到损坏。
5)底模及其支架拆除时的混凝土强度应符合GB50204—2002表4．3．1，的规定和设计要求。
6)清水混凝土现浇结构模板安装的允许偏差：序号检查项目允许偏差mm1 轴线位置202 底模上表面标高±23 截面内部尺寸基础±5柱、墙、梁±24 层高垂直度不大于5m 3大于5m 45 相邻两板表面高低差 16 表面平整度 21．3．5混凝土施工要求a)混凝土拌合所用的水泥、砂、石、减水剂以及粉煤灰等应采用同一生产厂家、同一规格的的产品，以保证混凝土的外观颜色一致。
1)水泥：首选硅酸盐水泥，要求使用同一生产厂商、同——强度等级、同一批号的水泥。
2)粗骨料(碎石)：选用同一采矿场、强度高、粒径5—25mm、级配良好、同颜色、含泥量不大于0.8％和不带杂物的碎石。
3)细骨料(砂子)：选用同一砂源场中粗砂，细度模数2.5—3.4，含泥量不大于2％，不含杂物的砂子。
4)粉煤灰：掺入粉煤灰可改善混凝土的流动性和后期强度，宜选用细度按《粉煤灰混凝土应用技术规范》(CDJl46—90)规定Ⅱ级以上的产品：5)外加剂：要求定厂商、定品牌、定掺量。
对首批采用的原材料进行“封样”，以后进场的每批来料均与“封样”进行对比，如有色差不得使用。
b)混凝土配合比是依据设计对混凝土的要求、配合比设计规范，同时结合施工经验，经过配比试验得到。
当原材料变化时，需调整混凝土的配合比。
应采用尽可能低的坍落度和水灰比，坍落度一般为100±20mm，以减少泌水的可能性。
同时控制混凝土含气量不超过1.7％，初凝时间6～8h。
b)在模板安装前，必须对施工缝混凝土接触面进行凿毛处理(沿施工缝边沿20—30mm的区域不宜进行凿毛)，去掉浮石，以露出半个碎石为宜，同时用清水将碴清除干净。
将混凝土接触面润湿，浇筑混凝土前用强度等级高一级的无石砂浆铺设50mm～60mm厚，然后再浇筑混凝土，保证新旧混凝土接触良好。
图1.11施工缝混凝土接触面凿毛处理图1.12混凝土表面采用塑料薄膜养护d)混凝土的浇筑1)混凝土分层浇筑，每层浇筑厚度不超过1．25倍振捣有效半径，混凝土下料点分散布置，连续进行浇筑；插入式振捣棒移动间距不大于振捣棒作用的1．5倍，每一振点延续时间以表面出现浮浆和表面不露石为度。
2)对与模板接触面的混凝上振捣时间适当延长，可采用二次振捣的方法使混凝土中气泡溢出，二次振捣时间以混凝土初凝为准。
e) 模板拆除后其表面养护的遮盖物采用塑料薄膜严密覆盖养护或涂刷混凝土透明养生剂，不得直接用草垫或麻袋铺盖，以免造成永久性黄颜色污染。
f) 混凝土工程主要质量控制要求：1)混凝土应按国家现行标准《普通混凝上配合比设计规程》JCJ55的有关规定设计。
2)对拌制混凝土的坍落度、和易性要连续进行观测，发现偏差，及时由试验人员调整用水量。
3)同一施工段的混凝土应连续浇筑，并在底层混凝土初凝前将上—层混凝土浇筑完毕。
4)在混凝土浇筑过程中应派专人对模板及支架、钢筋等进行临控，及时处理异常情况。
5)混凝土浇筑完毕后12h时间内应对混凝土表面进行保湿养护并严密覆盖塑料布，不甘落后便浇水和覆盖塑料布时，可涂刷专用的混凝土养生剂。
6)对一般的混凝七结构的外观质量缺陷应用修补技术及时处理。
现浇混凝土结构外观质量经检查验收后应立即涂刷透明养生剂予以保护，并搭设成品保护设施防止遭到破坏和污染等。
1.3.6清水混凝土成品质量控制要求a) 清水混凝土是对混凝土表面不作任何装饰，构筑物的外观质量即能达到显示现混凝土结构的力度和美感的观感质量标准，具外观质量要求如下：1)结构尺寸准确、轴线通直、线条平直顺畅、顶面平整、棱角工艺美观。
2)结构表面平整有光泽、色泽一致、无蜂窝、麻面、露筋、明显气泡和施工冷缝等质量通病。
3)模板拼缝及施工缝痕迹淡灭，对拉螺栓等布设整齐美观，连接面搭接平整。
4)预埋铁件、预留孔洞位置准确、表面与结构面平整、边线横平竖直，预埋铁件下混凝土密实，没有空壳。
c)清水混凝土现浇结构成型后的质量验收标准为：d)序号检验项目允许偏差mm1 中心线位移≤52 截面尺寸偏差±23 表面平整度≤24 全高垂直偏差≤55 预埋件、预留孔中心线位移≤26 预埋件、预留孔水平高差≤27 预埋件与混凝土表面高低差≤18 预留孔洞位置109 预埋件钢板联结板等位置 3平面高度 2 螺栓锚筋等位置10外露长度±1010 预埋螺栓偏差同组螺栓中心与轴线的相对位置≤2各螺栓中心之间的相对位移偏差≤1顶标高偏差0～+10 垂直偏差（L螺栓长度）≤L/4501.4成品示范图图1.13清水混凝土成品1图1.14清水混凝土成品2图1.15清水混凝土成品3 图1.16清水混凝土成品4图1.17清水混凝土成品5图1.18清水混凝土成品6 1．5 引用标准《混凝土结构工程施工质量验收规范》GB50204—2002《电力建设施工及验收技术规范》(建筑工程篇)SDJ69—87《电力设施工质量检验及评定标准》DL／T 5210．1—2005 第一部分土建工程第2章板块面层楼地面工艺示范卡2.1 适用范围本工艺卡适用于火力发电站的主厂房、各类生产性附属厂房的室内及室外砼毛地坪板块面层的地面装饰工程。
用于板块面层的板材主要有天然的大理石、花岗岩板材、地砖以及人造的水磨石板材，其中大理石板材不适宜用于室外地面装饰工程。
2.2 施工工艺流程2.3 主要施工工艺质量控制要求2．3．1质量控制要求a)火力发电站主厂房及各类生产性附属厂房的室内外地坪常用的板块面层的板材主要有天然的大理石、花岗岩板材以及人造的水磨石板材，其中大理石板材不适宜用于室外地面装饰工程。
c)板块面层与砼结构层之间的结合层，多用体积比为1:2强度等级为≥M15，厚度<20mm的水泥砂浆。
c)所使用的大理石板材、花岗岩板材、水磨石板材、水泥、砂子的质量应符合有关规范；用于配制水泥砂浆的水泥强度等级不宜小于32.5。
