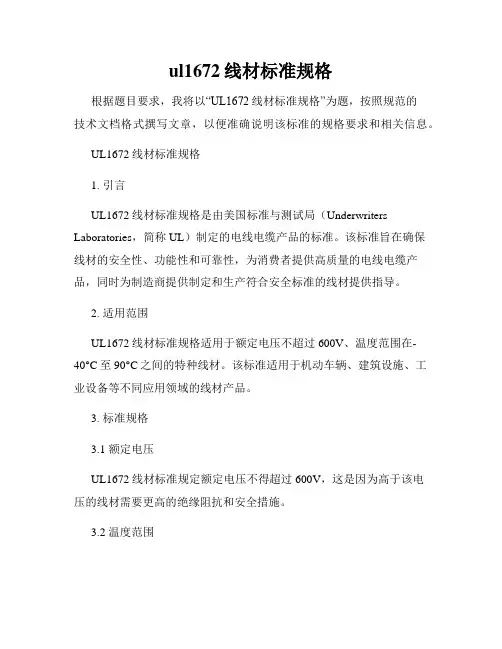

ul1672线材标准规格根据题目要求，我将以“UL1672线材标准规格”为题，按照规范的技术文档格式撰写文章，以便准确说明该标准的规格要求和相关信息。
UL1672线材标准规格1. 引言UL1672线材标准规格是由美国标准与测试局（Underwriters Laboratories，简称UL）制定的电线电缆产品的标准。
该标准旨在确保线材的安全性、功能性和可靠性，为消费者提供高质量的电线电缆产品，同时为制造商提供制定和生产符合安全标准的线材提供指导。
2. 适用范围UL1672线材标准规格适用于额定电压不超过600V、温度范围在-40°C至90°C之间的特种线材。
该标准适用于机动车辆、建筑设施、工业设备等不同应用领域的线材产品。
3. 标准规格3.1 额定电压UL1672线材标准规定额定电压不得超过600V，这是因为高于该电压的线材需要更高的绝缘阻抗和安全措施。
3.2 温度范围根据UL1672线材标准规格，线材的使用温度范围应在-40°C至90°C之间。
这个温度范围保证了线材在恶劣环境下仍然能够正常工作，同时也为使用者提供了更高的安全性。
3.3 导体材质UL1672线材标准规定线材的导体材质应为优质的铜或铝材料。
这些材料具有良好的导电性和耐热性，能够提供可靠的电流传输。
3.4 绝缘材料UL1672线材标准规定线材的绝缘材料应为除聚氯乙烯（PVC）之外的其他材料。
这些材料有良好的耐热性、耐化学腐蚀性和绝缘性能，以确保线材在使用过程中不易受损。
3.5 外部护套UL1672线材标准规定线材的外部护套应为抗紫外线、耐磨损和耐温变化的材料。
这样的护套材料能够保护线材免受外界环境因素的影响，延长线材的使用寿命。
4. 标记和包装根据UL1672线材标准规格，所有符合该标准的线材产品上都应有清晰可见的标记。
标记内容应包括制造商名称、线材型号、额定电压、温度范围等信息，以便用户能够正确使用和识别线材。

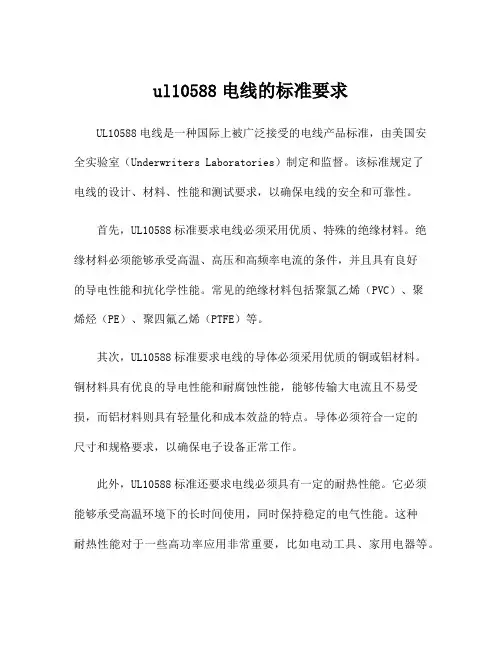

ul10588电线的标准要求UL10588电线是一种国际上被广泛接受的电线产品标准，由美国安全实验室（Underwriters Laboratories）制定和监督。
该标准规定了电线的设计、材料、性能和测试要求，以确保电线的安全和可靠性。
首先，UL10588标准要求电线必须采用优质、特殊的绝缘材料。
绝缘材料必须能够承受高温、高压和高频率电流的条件，并且具有良好的导电性能和抗化学性能。
常见的绝缘材料包括聚氯乙烯（PVC）、聚烯烃（PE）、聚四氟乙烯（PTFE）等。
其次，UL10588标准要求电线的导体必须采用优质的铜或铝材料。
铜材料具有优良的导电性能和耐腐蚀性能，能够传输大电流且不易受损，而铝材料则具有轻量化和成本效益的特点。
导体必须符合一定的尺寸和规格要求，以确保电子设备正常工作。
此外，UL10588标准还要求电线必须具有一定的耐热性能。
它必须能够承受高温环境下的长时间使用，同时保持稳定的电气性能。
这种耐热性能对于一些高功率应用非常重要，比如电动工具、家用电器等。
在UL10588标准中，还对电线的电气性能进行了详细的规定。
例如，电线的电导率、绝缘电阻、耐电压、耐电弧和防火性能等都需要符合标准规定的要求。
这些要求旨在确保电线在工作过程中不会发生电流过大、漏电等事故，从而保障人身安全和设备正常运行。
此外，UL10588标准还对电线的可靠性进行了严格的测试要求。
例如，在机械强度测试中，电线必须能够承受一定的拉力、挤压和弯曲等作用力，并保持完好无损。
在燃烧测试中，电线必须具有一定的阻燃性能，以防止火灾蔓延。
这些测试旨在确保电线在各种恶劣环境下能够正常工作并保持长久耐用。
最后，UL10588标准还对电线的标志和包装进行了规定。
电线必须用标准的颜色和标志标注其规格、型号和生产厂家等信息，以便用户区分和使用。
此外，电线的包装必须符合运输和储存的要求，以确保电线在运输过程中不受损。
这些规定旨在提高电线的可识别性和生产效率。
国内铜线规格种类及负载电流量参数表一.导线截面积与载流量的计算1. 一般铜导线载流量导线的安全载流量 ：根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2铝导线的安全载流量为 3~5A/mm2 女口： mm2 BVV 铜导线安全载流量的推荐值x 8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的 推荐值 4X 8A/mm2=32A 2.计算铜导线截面积：利用铜导线的安全载流量的推荐值 取铜导线截面积S 的上下范围： S=< I / （5~8） >= I ~ I （ mm2S —— 铜导线截面积（mm2 I —— 负载电流（A ）3. 功率计算一般负载 （也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式： P=UI对于日光灯负载的计算公式： P=Ulcos ©，其中日光灯负载的功率因数cos 血=。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数 cos e 取。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是 I=P/Ucos e =6000/220 *=34（A ）但是，一般情况下，家里的电器不可能同时使用，所以加上一 个公用系数，公用系数一般。
所以，上面的计算应该改写成I=P* 公用系数 /Ucos e =6000*220*=17(A)估算口诀：（安全电流）二点五下乘以九，往上减一顺号走。
（即4X & 6X 7、10X 6、16X 5、25X 4）三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折 铜升级。
（即铜芯绝缘线，往上套一级）穿管根数二三四，八七六折满载流。
（即穿管线，打折）说明：本节口诀对各种绝缘线（橡皮和塑料绝缘线）的载流量（安全电流）不是直接指出，而是“截 面乘上一定的倍数”来表示，通过心算而得。

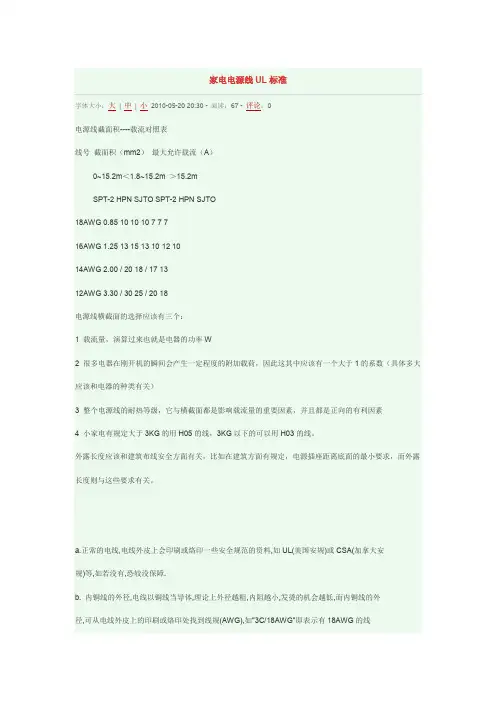

家电电源线UL标准字体大小：大| 中| 小2010-05-20 20:30 - 阅读：67 - 评论：0电源线截面积----载流对照表线号截面积（mm2）最大允许载流（A）0~15.2m＜1.8~15.2m ＞15.2mSPT-2 HPN SJTO SPT-2 HPN SJTO18AWG 0.85 10 10 10 7 7 716AWG 1.25 13 15 13 10 12 1014AWG 2.00 / 20 18 / 17 1312AWG 3.30 / 30 25 / 20 18电源线横截面的选择应该有三个：1 载流量，演算过来也就是电器的功率W2 很多电器在刚开机的瞬间会产生一定程度的附加载荷，因此这其中应该有一个大于1的系数（具体多大应该和电器的种类有关）3 整个电源线的耐热等级，它与横截面都是影响载流量的重要因素，并且都是正向的有利因素4 小家电有规定大于3KG的用H05的线，3KG以下的可以用H03的线。
外露长度应该和建筑布线安全方面有关，比如在建筑方面有规定，电源插座距离底面的最小要求，而外露长度则与这些要求有关。
a.正常的电线,电线外皮上会印刷或烙印一些安全规范的资料,如UL(美国安规)或CSA(加拿大安规)等,如若没有,恐较没保障.b. 内铜线的外径,电线以铜线当导体,理论上外径越粗,内阻越小,发烫的机会越低,而内铜线的外径,可从电线外皮上的印刷或烙印处找到线规(AWG),如"3C/18AWG"即表示有18AWG的线三条,线规的数字越低表示内铜线的外径越粗,以下列一些常见线规的互换:16AWG=1.29mm, 18AWG=1.02mm, 20AWG=0.813mm, 24AWG=0.511mm AWG: American Wire Gage对于标准的PVC线材来说，以下是这些线径的最大承受电流：16AWG--> 24A18AWG--> 18A20AWG --> 13A24AWG--> 7A考虑实际，使用中应该留些余地，不然整根线都要发热了。
电缆及电线的电流计算公式电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于 1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2 . 5mm '及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2. 5mm '导线，载流量为2. 5X9= 22 . 5(A)。
从4mm '及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减I,即4$、6X7、10>6、16 X5、25 X4O“三十五乘三点五，双双成组减点五”，说的是35mm ”的导线载流量为截面数的3. 5倍，即35 X3. 5 = 122 . 5(A)。
从50mm '及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0. 5。
即50、70mm '导线的载流量为截面数的3倍；95、120mm ”导线载流量是其截面积数的2. 5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25 C的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25 C的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

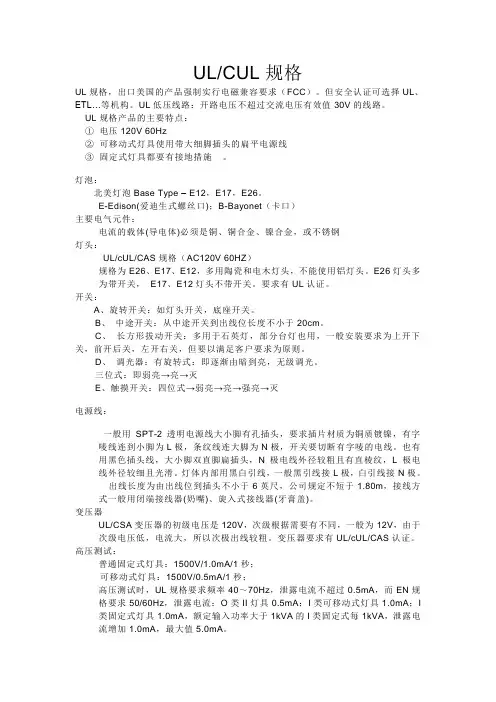

UL/CUL规格UL规格，出口美国的产品强制实行电磁兼容要求（FCC）。
但安全认证可选择UL、ETL…等机构。
UL低压线路：开路电压不超过交流电压有效值30V的线路。
UL规格产品的主要特点：①电压120V 60Hz②可移动式灯具使用带大细脚插头的扁平电源线③固定式灯具都要有接地措施。
灯泡：北美灯泡Base Type – E12，E17，E26。
E-Edison(爱迪生式螺丝口)；B-Bayonet（卡口）主要电气元件：电流的载体(导电体)必须是铜、铜合金、镍合金，或不锈钢灯头：UL/cUL/CAS规格（AC120V 60HZ）规格为E26、E17、E12，多用陶瓷和电木灯头，不能使用铝灯头。
E26灯头多为带开关，E17、E12灯头不带开关。
要求有UL认证。
开关：A、旋转开关：如灯头开关，底座开关。
B、中途开关：从中途开关到出线位长度不小于20cm。
C、长方形拔动开关：多用于石英灯，部分台灯也用，一般安装要求为上开下关，前开后关，左开右关，但要以满足客户要求为原则。
D、调光器：有旋转式：即逐渐由暗到亮，无级调光。
三位式：即弱亮→亮→灭E、触摸开关：四位式→弱亮→亮→强亮→灭电源线：一般用SPT-2透明电源线大小脚有孔插头，要求插片材质为铜质镀镍，有字唛线连到小脚为L极，条纹线连大脚为N极，开关要切断有字唛的电线。
也有用黑色插头线，大小脚双直脚扁插头，N极电线外径较粗且有直棱纹，L极电线外径较细且光滑。
灯体内部用黑白引线，一般黑引线接L极，白引线接N极。
出线长度为由出线位到插头不小于6英尺，公司规定不短于1.80m，接线方式一般用闭端接线器(奶嘴)、旋入式接线器(牙膏盖)。
变压器UL/CSA变压器的初级电压是120V，次级根据需要有不同，一般为12V，由于次级电压低，电流大，所以次极出线较粗。
变压器要求有UL/cUL/CAS认证。
高压测试：普通固定式灯具：1500V/1.0mA/1秒；可移动式灯具：1500V/0.5mA/1秒；高压测试时，UL规格要求频率40～70Hz，泄露电流不超过0.5mA，而EN规格要求50/60Hz，泄露电流：O类II灯具0.5mA；I类可移动式灯具1.0mA；I 类固定式灯具1.0mA，额定输入功率大于1kVA的I类固定式每1kVA，泄露电流增加1.0mA，最大值5.0mA。
美国电源线UL标准一.美标电线的型号及其用途。
1.美规电源线分很多种型号，每个型号所对顶的UL线规也不尽相同。
以下列举一些常用的型号以及工作场所对于的UL标准。
(每种型号以逗号区分）SPT，NISPT，（SVT，SJT，ST），（HSJO，HSJOO），（SJ，SJTO，，SJOW，SJT-R,SJTOW,SJTW）其中每个型号又可以细分成许多子型号，例如SPT分为SPT-1,SPT-2,SPT-3。
NISPT又分为NISPT-1和NISPT-2两种。
2.SPT系列线材的名称为单绝缘连体扁线类，此线材有纹边和光边，其中纹边接零线，无印字；光边接火线，有印字；如果是三线的话，会有颜色加以区分，一般是黑白绿。
绿色为地线，白色为零线，黑色为火线。
3.NISPT系列线材的名称为双绝缘扁线类。
此系列线绝缘层和外被均是PVC，黑白绿线芯中间均为PVC的填充物。
4.SVT，SJT，ST则是双绝缘圆线类。
由铜导体，绝缘，外被和填充物组成，其中填充物一般为棉纱，麻绳，PP纤维等，一般填充物根数与芯数相同。
还有更多型号的电线/电缆的常用缩写释义：l S：供电，J：初级，O：防水l T：热塑性塑料/乙烯基，W-A：适应，P：平行的，E：弹料、弹胶l S：标准供电电线，一种可移动式，用分离物隔离绞合铜导体的单橡胶结构，具额定值为600Vl SJ：初级供电电线，其外被厚度为标准供电电线之一半，内部结构相同，通常额定值为300Vl ST：一种外被为热塑性塑胶，硬度超强的供电结构，额定值为600V，60℃l SJT：硬度较强，外被为热塑性塑胶，绝缘体为橡胶或热塑性塑胶的供电电线，额定值为300V，60℃—105℃l SJO：一种可移动式，橡胶作为绝缘体的初级供电结构须带聚氯并可防水l SJOO：除芯线绝缘体同外被绝缘体一样须防油外，其基本性能结构同SJOl SJTW-A：一种硬度超强，适应各种不良气候的户外电线，额定值为600V，60℃—105℃l SJTW-A：硬度超强，绝缘体热塑性塑胶或橡胶，外被为热塑性塑胶，适应不同气候之户外用电线，其额定值为300V，60℃—105℃l SJEW-A：一种硬度较强，热塑性塑胶作外被面橡胶（热塑性塑胶）作导体绝缘体的适应不同气候之户外用电线，该结构须有弹性。
