根据所用永磁材料的不同，将永磁直流电动机的磁极结构分为以下4类：铝镍钴永磁直流电动机、铁氧体永磁直流电动机、稀土永磁直流电动机、复合磁极永磁直流电动机1.1 铝镍钴永磁直流电动机的磁极结构铝镍钴永磁直流电动机的主要磁极结构如图1所示，其中（a）为两极结构，采用弧形永磁体，沿圆弧方向充磁，两块永磁体并联提供每极磁通，属于并联式磁路结构；（b）与（a）基本相同，不同之处是结构（b）的几何中性线位置开了凹槽，以削弱该位置的磁场，改善换向；（c）为多极结构，为便于永磁体的制造和充磁，采用矩形永磁体，圆周方向充磁；图（d）采用长棒形永磁体，沿径向充磁；图（e）采用圆筒形磁极，圆周方向充磁。
1--永磁体 2--电枢 3--机壳 4--极靴图1 铝钴镍永磁直流电动机的磁极结构1.2 铁氧体永磁直流电动机的磁极结构铁氧体永磁直流电动机的磁极结构如图2所示，其中（a）为瓦片形磁极结构，永磁体直接面对空气隙，电枢反应直接作用在永磁体上，且气隙磁密低，适合于对气隙磁密和电机体积要求不高的场合，设计不当会出现不可逆退磁；（b）在永磁体上安装软铁极靴，交轴电枢反应沿极靴方向闭合，对永磁体影响小，此外极靴还有聚磁作用，可以产生较高的气隙磁密，有利于减小电机体积和重量；（c）为整体圆筒形磁极，可以充为一对极或多对极，结构简单，加工和装配方便，便于大量生产，但极间的部分永磁材料作用很小，材料利用率低，但圆筒形永磁体较难制成各向异性，磁性能较差；（d）为方形结构采用矩形永磁体和聚磁极靴，与（b）相同。
1--永磁体 2--电枢 3--机壳 4--极靴图2 铁氧体永磁直流电动机的磁极结构1.3 稀土永磁直流电动机的磁极结构稀土永磁的特点是矫顽力高、剩磁密度高，在磁极结构上可以做成磁极面积和磁化长度均很小的结构形状，通常做成瓦片形，如图3（a）所示。
在对体积重量要求很高的场合，可采用如（b）所示聚磁结构。
1--永磁体 2--电枢 3--机壳 4--极靴图3 永磁直流电动机的磁极结构1.4 永磁直流电动机的复合磁极结构在直流电动机中，电枢反应磁动势对前半极增磁，对后半极去磁。
永磁同步电机分类永磁同步电机是一种应用广泛的电机，其具有高效、高性能、小体积等优点，在工业生产中得到了广泛的应用。
根据不同的分类标准，永磁同步电机可以分为多种类型。
本文将从不同的角度出发，对永磁同步电机的分类进行详细介绍。
一、按转子结构分类1. 内转子型永磁同步电机内转子型永磁同步电机是指转子部分位于定子内部的一类永磁同步电机。
其结构简单紧凑，适用于需求高速运转和小型化设计的场合。
内转子型永磁同步电机可以进一步分为两类：表面贴装型和内嵌式。
表面贴装型内转子型永磁同步电机采用铜箔线圈直接贴在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
内嵌式内转子型永磁同步电机则是将铜线圈和铁芯组合成一个整体，再将整个转子嵌入定子中。
这种结构具有较强的韧性和可靠性。
2. 外转子型永磁同步电机外转子型永磁同步电机是指转子部分位于定子外部的一类永磁同步电机。
其结构相对复杂，适用于需要大功率输出和高扭矩的场合。
外转子型永磁同步电机可以进一步分为两类：铁芯式和铝壳式。
铁芯式外转子型永磁同步电机采用铜线圈绕制在铁芯上，然后再通过压制或注塑成型。
这种结构具有良好的散热性能和较高的效率。
铝壳式外转子型永磁同步电机则是将铜线圈和铝合金壳体组合成一个整体，再将整个转子安装在轴上。
这种结构具有较强的韧性和可靠性。
二、按控制方式分类1. 伺服控制型永磁同步电机伺服控制型永磁同步电机是指通过控制器对电机进行精确控制，实现精准位置、速度、力量等参数的调节。
这种类型的永磁同步电机广泛应用于工业生产中需要高精度控制的场合，如自动化生产线、机器人等。
2. 变频控制型永磁同步电机变频控制型永磁同步电机是指通过变频器对电机进行调速控制，实现不同转速和功率输出的需求。
这种类型的永磁同步电机广泛应用于工业生产中需要调节转速的场合，如风力发电、水泵等。
三、按永磁材料分类1. NdFeB型永磁同步电机NdFeB型永磁同步电机是指采用钕铁硼材料作为永磁体的一类电机。
永磁同步外转子电机-概述说明以及解释1.引言1.1 概述永磁同步外转子电机是一种高效、高性能的电机类型，其原理是通过在转子上安装永磁体，使得转子本身具有磁场，与定子中的磁场相互作用而产生转矩。
相比传统的异步电机或直流电机，永磁同步外转子电机具有更高的功率密度和转矩密度，同时还具备快速响应、高效率、高速运行等特点。
永磁同步外转子电机的特点可以总结如下：1. 高效率：永磁同步外转子电机采用永磁体作为转子磁场源，相比传统的电机类型，永磁同步外转子电机的磁场损耗更小，因此具有更高的效率。
2. 高转矩密度：由于转子上安装了永磁体，使得转子自身具备了磁场，与定子中的磁场相互作用产生转矩，因此永磁同步外转子电机相比其他类型的电机在单位体积或重量下可以输出更高的转矩。
3. 快速响应：永磁同步外转子电机具有良好的动态性能，响应速度快，能够在短时间内提供所需的电机输出功率，适用于对动态响应要求较高的应用场景。
4. 高速运行：永磁同步外转子电机由于其特殊的结构设计，可以实现高速运转，适用于需要高速转动的应用领域。
5. 长寿命：由于永磁同步外转子电机的结构简单，无需使用传统电机中的电刷和换向器等易损件，因此具有较长的使用寿命和更低的维护成本。
永磁同步外转子电机在众多领域都有广泛应用，例如电动汽车、高速列车、风力发电、船舶推进、空调压缩机等。
由于其高效率和高功率密度的特点，永磁同步外转子电机在推动清洁能源发展、提升能源利用效率和改善环境质量等方面发挥着重要作用。
通过对永磁同步外转子电机的深入研究，我们可以进一步发挥其优势，提高其性能和可靠性。
随着科技的不断进步和应用领域的拓展，相信永磁同步外转子电机将在未来有更广阔的发展前景。
文章结构部分的内容可以是以下内容之一：1.2 文章结构本文主要分为引言、正文和结论三个部分。
引言部分概述了永磁同步外转子电机的重要性和背景，并介绍了本文的目的和结构。
正文部分包括了三个小节，分别讨论了永磁同步外转子电机的原理、特点和应用。
永磁同步电机转子结构概述及解释说明1. 引言1.1 概述永磁同步电机是目前较为先进和广泛应用的一种电机类型。
其核心部分是转子结构，决定了电机的性能和特点。
因此，了解和掌握永磁同步电机转子结构的概述及解释非常重要。
本文将深入介绍永磁同步电机转子结构的相关知识，并对其进行详细说明。
1.2 文章结构本文分为五个主要部分：引言、永磁同步电机转子结构概述、永磁同步电机转子结构解释说明、应用领域与发展趋势分析以及结论与展望。
在引言部分，将对文章整体内容进行概括，并阐明文章的架构安排。
1.3 目的本文旨在全面介绍永磁同步电机转子结构相关知识，深入剖析其内部组成和工作原理，提供读者对该领域有一个清晰而全面的了解。
同时，通过分析其应用领域与发展趋势，帮助读者把握未来该技术的发展方向和潜力。
请注意以上内容并按要求对文章部分进行撰写。
2. 永磁同步电机转子结构概述2.1 定义与背景永磁同步电机是一种采用永磁体作为励磁源，利用旋转的磁场与定子绕组产生的交变磁场进行互相作用而工作的电机。
其主要特点是具有较高的效率、功率密度和动态响应能力，因此在许多领域被广泛应用。
2.2 基本原理永磁同步电机转子结构是其关键部分之一。
转子结构由永磁体和铁芯组成。
永磁体是通过将永磁材料固定在转子上而形成的，它产生固定的、恒定的磁场。
铁芯则用于引导和增强磁场，在转子运行时保持稳定性。
通过控制电流流过定子绕组，可以改变转子上的磁场分布，从而控制电机的输出。
2.3 工作原理及特点当三相交流电流与旋转的磁场相互作用时，产生了由Lorentz力驱动的转子运动。
这种方式使得永磁同步电机具有自同步性，即转子速度与旋转磁场的频率同步。
同时，由于永磁体固定在转子上，无需额外的励磁电流，因此具有较高的效率。
此外，永磁同步电机还具有快速响应、宽范围调速和较低的机械损耗等特点。
总结起来，永磁同步电机转子结构是由永磁体和铁芯组成，并通过控制定子绕组电流与旋转磁场相互作用实现运动。

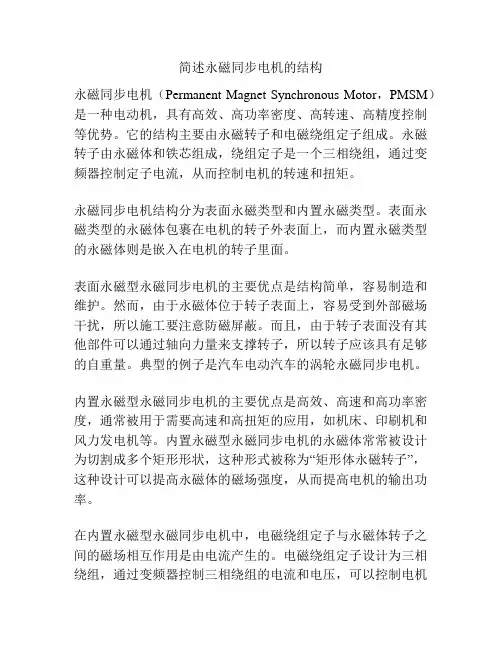

简述永磁同步电机的结构永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）是一种电动机，具有高效、高功率密度、高转速、高精度控制等优势。
它的结构主要由永磁转子和电磁绕组定子组成。
永磁转子由永磁体和铁芯组成，绕组定子是一个三相绕组，通过变频器控制定子电流，从而控制电机的转速和扭矩。
永磁同步电机结构分为表面永磁类型和内置永磁类型。
表面永磁类型的永磁体包裹在电机的转子外表面上，而内置永磁类型的永磁体则是嵌入在电机的转子里面。
表面永磁型永磁同步电机的主要优点是结构简单，容易制造和维护。
然而，由于永磁体位于转子表面上，容易受到外部磁场干扰，所以施工要注意防磁屏蔽。
而且，由于转子表面没有其他部件可以通过轴向力量来支撑转子，所以转子应该具有足够的自重量。
典型的例子是汽车电动汽车的涡轮永磁同步电机。
内置永磁型永磁同步电机的主要优点是高效、高速和高功率密度，通常被用于需要高速和高扭矩的应用，如机床、印刷机和风力发电机等。
内置永磁型永磁同步电机的永磁体常常被设计为切割成多个矩形形状，这种形式被称为“矩形体永磁转子”，这种设计可以提高永磁体的磁场强度，从而提高电机的输出功率。
在内置永磁型永磁同步电机中，电磁绕组定子与永磁体转子之间的磁场相互作用是由电流产生的。
电磁绕组定子设计为三相绕组，通过变频器控制三相绕组的电流和电压，可以控制电机的转速和扭矩。
此外，内置永磁型永磁同步电机还可以采用特殊的传感器捕捉电机的转子位置和速度，来实现更精确的控制。
总之，永磁同步电机是具有很多优点的电动机，其结构简单、功率密度高、能源利用率高、转速精度高等状态被广泛使用于各种应用领域中。
永磁同步电机应用举例有冷藏压缩机、齿轮传动、医疗器械、制造业、印刷设备等。
WORD 文档可编辑技术资料 专业分享第一章永磁同步电机的原理及结构1.1永磁同步电机的基本工作原理永磁同步电机的原理如下在电动机的定子绕组中通入三相电流，在通入电流后就会在电动机的定子绕组中形成旋转磁场，由于在转子上安装了永磁体，永磁体的磁极是固定的，根据磁极的同性相吸异性相斥的原理，在定子中产生的旋转磁场会带动转子进行旋转，最终达到转子的旋转速度与定子中产生的旋转磁极的转速相等，所以可以把永磁同步电机的起动过程看成是由异步启动阶段和牵入同步阶段组成的。
在异步启动的研究阶段中，电动机的转速是从零开始逐渐增大的，造成上诉的主要原因是其在异步转矩、永磁发电制动转矩、矩起的磁阻转矩和单轴转由转子磁路不对称而引等一系列的因素共同作用下而引起的，所以在这个过程中转速是振荡着上升的。
在起动过程中，质的转矩，只有异步转矩是驱动性电动机就是以这转矩来得以加速的，其他的转矩大部分以制动性质为主。
在电动机的速度由零增加到接近定子的磁场旋转转速时，在永磁体脉振转矩的影响下永磁同步电机的转速有可能会超过同步转速，而出现转速的超调现象。
但经过一段时间的转速振荡后，最终在同步转矩的作用下而被牵入同步。
1.2永磁同步电机的结构永磁同步电机主要是由转子、端盖、及定子等各部件组成的。
一般来说，永磁同步电机的最大的特点是它的定子结构与普通的感应电机的结构非常非常的相似，主要是区别于转子的独特的结构与其它电机形成了差别。
和常用的异步电机的最大不同则是转子的独特的结构，在转子上放有高质量的永磁体磁极。
由于在转子上安放永磁体的位置有很多选择，所以永磁同步电机通常会被分为三大类：内嵌式、面贴式以及插入式，如图1.1所示。
永磁同步电机的运行性能是最受关注的，影响其性能的因素有很多，但是最主要的则是永磁同步电机的结构。
就面贴式、插入式和嵌入式而言，各种结构都各有其各自的优点。
图1-1面贴式的永磁同步电机在工业上是应用最广泛的，其最主要的原因是其拥有很多其他形式电机无法比拟的优点，例如其制造方便，转动惯性比较小以及结构很简单等。
简述永磁同步电机的结构永磁同步电机是一种使用永磁材料作为磁场源的电机，具有高效率、高功率密度和高控制精度等优点，被广泛应用于工业生产、交通运输和可再生能源等领域。
下面将对永磁同步电机的结构进行简述。
首先，永磁同步电机的主要组成部分包括定子、转子和永磁体。
定子是电机的静态部分，由定子铁心和绕组组成。
定子铁心是由硅钢片叠压而成的，以减小铁损和涡流损耗。
绕组则由多组线圈绕制而成，用于产生磁场。
定子线圈通电时产生的磁场与转子磁场相互作用，从而产生转矩。
转子是电机的动态部分，由转子铁心和永磁体组成。
转子铁心同样由硅钢片叠压而成，以减小铁损和涡流损耗，并提高电机的动态特性。
永磁体则是永磁同步电机的核心部件，用于产生稳定的磁场。
在永磁同步电机中，常见的永磁体材料有永磁铁氧体、钕铁硼和钴铁硼等。
这些材料具有高磁能积、高矫顽力和高磁导率等特点，使得电机具有较高的磁场强度和较低的磁场衰减。
除了定子和转子之外，永磁同步电机还包括电机的支承结构、端盖和轴等部件。
支承结构用于安装和支撑电机的各个部分，以保证电机的正常运转。
端盖则用于封装电机的内部部件，保护电机免受外界环境的影响。
轴则用于连接电机的转子和负载，传递电机产生的转矩。
关于永磁同步电机的结构参考内容，可以参考以下内容：1.《机械设计基础》（赵光华，机械工业出版社）2.《电机设计与制造》（林迈勇，机械工业出版社）3.《永磁同步电机技术及应用》（丁顺利，机械工业出版社）4.《永磁同步电机及其控制应用》（邓润树，机械工业出版社）5.《永磁同步电机理论与应用》（冉有华，中国电力出版社）这些参考内容在其中介绍了永磁同步电机的结构、工作原理、控制方法和应用等方面的内容，对于深入了解永磁同步电机具有较高的参考价值。
在具体选择参考内容时，可以根据自己的需求和背景选择相应的内容。
永磁同步电机的原理和结构一、转子永磁同步电机的转子通常由永磁体组成。
永磁体是一种能产生稳定磁场的磁性材料，通常使用高矩阵材料，如钕铁硼（NdFeB）或钴钐铁（SmCo）作为永磁体。
永磁体通过机械方式固定在转子上，使得转子具有恒定的磁场。
二、定子永磁同步电机的定子上通常设置有三相电磁绕组，通过定子的电磁绕组产生的磁场与转子上永磁体的磁场相互作用，产生转矩。
定子的电磁绕组通常采用三相对称布置的方式，每相上的绕组根据需要可以采用不同的接线方式，如星型接线或三角型接线。
三、电磁绕组四、永磁体永磁同步电机的永磁体通常是由钕铁硼或钴钐铁等高矩阵材料制成。
永磁体通过机械方式固定在转子上，并且具有较高的磁能积和较高的剩磁，使得转子具有强大的磁场。
永磁体的磁场与定子上电磁绕组产生的磁场相互作用，从而产生转矩。
当电机通电后，定子上的电磁绕组通入三相交流电源，产生交变磁场。
同时，转子上固定的永磁体产生稳定的磁场。
由于定子电流的变化，导致定子上的电磁绕组和转子上的永磁体之间的磁场相互作用，产生力矩。
该力矩将转子带动旋转，使得电机开始工作。
由于永磁体的存在，永磁同步电机具有较高的功率因数、高效率和较高的转矩密度。
此外，由于永磁体的磁场较强，电机具有较高的抗扭矩能力和准确的控制性能。
由于永磁体的磁场是固定不变的，因此永磁同步电机具有较好的转速稳定性和恒定转矩的特点。
总之，永磁同步电机采用永磁体作为励磁源，通过电磁绕组和永磁体之间的磁场相互作用产生转矩，从而实现转子的旋转。
该电机具有功率因数高、效率高、转矩密度大以及转速稳定性好等优点，因此得到了广泛的应用。
