2017年压力容器设计审批人员培训考核班图纸答辩试题

1.当设备的温度很高时，裙座与封头连接处应怎么考虑？当温差应力很大时，隔气圈设置应怎样考虑隔气圈只是大大减小了温差应力对焊缝的影响，在有条件的情况下，最好对此进行温度场和疲劳分析，以保证设备安全运行。

2.消氢热处理去除在焊接过程中焊接接头吸收的“氢”（一般来自于焊接环境中的水分），溶解于金属晶格中的氢使焊接接头的塑性和韧性明显下降，甚至产生裂纹，导致脆性断裂，也就是通常所说的延迟裂纹。

消氢热处理这种消氢的办法就是进行焊后立即进行热处理，一般为200℃~350℃。

消氢热处理是加热后让焊接时填充金属中的氢在高温下逸出，后热是改善强度，消除产生裂纹的可能。

3.RT和UT的检测上有什么区别，各适用于哪种场合？RT适合检测气孔，夹渣等体积型缺陷，UT适合检测裂纹，未融合等面积型缺陷。

对于薄板，RT检出缺陷率高，对于厚板，UT检出缺陷率高。

4.锻件的Ⅱ、Ⅲ、Ⅳ级有什么区别；Ⅱ级同炉抽检拉伸试验和冲击；Ⅲ级同炉抽检拉伸试验和冲击并逐件进行UT 检测；Ⅳ级逐件拉伸和冲击并UT5.塔器计算时各种工况下的载荷怎么考虑；压力载荷、夜柱静压力、质量载荷，风载荷，地震载荷，偏心载荷。

必要时还需考虑1.管道外载2.温度场应力3.压力波动引起的冲击载荷4.吊装，运输时的作用力计算时考虑安装工况、液压工况、检修工况以及正常操作工况中最恶劣的进行计算。

6.高压密封有哪些？平盖连接的主螺柱在材料、检测、安装方面各有什么要求1. 金属平垫2.双锥密封3.伍德密封4.八角垫和椭圆垫密封（螺栓连接）5.卡扎里密封（螺纹连接）6.卡箍紧固设计压力≥10MPa的高压紧固件用直径大于50mm的锻轧钢棒应进行UT 检测，符合Ⅲ级要求。

高压紧固件在热处理和机加工后，进行MT检测，不得存在任何裂纹和1.5mm的非轴向线性缺陷以及大于4mm的圆形缺陷。

高压螺栓安装时可采用螺栓拉伸器或扭力扳手7.不锈钢的许用应力为什么会有两种？为什么碳钢的没有两种许用应力？碳钢屈强比~0.5，考虑安全系数时，许用应力到抗拉强度有3倍裕量；不锈钢管屈强比低，考虑安全系数时，许用应力到抗拉强度的裕量很大，使用高应力值时，不超过屈服强度90%，但不适用于法兰等产生微量变形就会引发泄露的密封部件。

探究压力容器设计换证答辩题探究压力容器设计换证答辩题导读：确定？为什么？回答6.3问题7．鞍座垫板何时能起加强？不起加强如何处理？回答7.问题8．储罐安装倾斜，为什么？回答8.四、喷砂罐上的答辩：8题问题1．标准椭圆封头的成型后允许最小厚度如何确定？回答 1.问题2．规定封头允许最小厚度后，封头上开孔补强计算要如何考虑？回答2.问题3．与壳体焊接连接的凸缘如何进行强度计算？回答3 这是上次设计换证时6个产品的答辩题，共52题，本次设计换证产品区别不大，我建议许领导要求设计人员解答这些题目，是有好处的，可在《压力容器压力管道设计许可规则》、《固定式压力容器安全技术监察规程》中寻找答案。

一、10m液化石油气储罐上的答辩：9题问题1．按新《固容规》要求，压力容器设计图样应包括哪些内容？回答1.问题2．压力容器热处理有几种？目的有何不同？本设备是否需热处理？回答2.问题3．卧式容器鞍座计算时应考虑那些载荷？什么叫扁塌现象？回答3.问题4．容器开孔处的应力集中有何特点？补强有几种形式？回答4.问题5．耐压试验的目的是什么？对本设备作水压试验时应注意的内容？回答5.问题6．开孔补强计算时，开孔削弱面积与可用于补强的面3积有哪些？回答6.问题7．请说出低温低应力工况满足的条件回答7.问题8．按新《固容规》泄漏试验种类有哪些？本设备选用安全阀的依据？安全阀动作压力如何确定？回答8.问题9．对本设备焊缝的探伤要求？为什么回答9.二、10m贮气罐上的答辩：9题问题1．本设备受压元件采用几级锻件，Ⅲ级锻件与Ⅳ级锻件有何差异？回答1.问题2．请按固容规指出本设备的主要受压元件。

回答2.问题3．风险评估报告有那些要求回答3.问题4．按JB4726规定,锻件分为几级那一级最高回答4.问题5．腐蚀裕量选取的原则是什么？本设备罐体的腐蚀裕量是如何确定的？回答5. 3问题6．无损检测中射线探伤标准规定的技术等级有几种？都用于何处？回答6.问题7．地震载荷在卧式容器计算时用于什么部位的计算？回答7. 问题8．新《容规》中对介质是如何分组的？回答8.问题9．请叙述一次应力、二次应力及峰值应力回答9.三、50m液化石油气贮罐：8题问题1．地震设防烈度如何确定？对容器设计有何要求？回答1. 问题2．出口处防涡流挡板的作用？回答2.问题3．鞍座轴向宽度如何确定？在强度计算中的作用？回答3. 问题4．鞍座轴线两侧的螺栓间距在强度计算中的作用？回答4. 问题5．压力表口的出口位置应在什么部位？回答5.问题6．鞍座安装尺寸如何确定？为什么？回答6. 3问题7．鞍座垫板何时能起加强？不起加强如何处理？回答7.问题8．储罐安装倾斜，为什么？回答8.四、喷砂罐上的答辩：8题问题1．标准椭圆封头的成型后允许最小厚度如何确定？回答1. 问题2．规定封头允许最小厚度后，封头上开孔补强计算要如何考虑？回答2.问题3．与壳体焊接连接的凸缘如何进行强度计算？回答3.问题4．法兰有哪几种形式？GB150中有哪几种计算方法回答4. 问题5．环形圆板的强度如何计算？回答5.问题6．圆筒开孔的所需补强面积如何确定？回答6.问题7．圆板开孔的所需补强面积如何确定？为什么？回答7.探究压力容器设计换证答辩题导读：种类？如何选用？设计需考虑哪些载荷？回答 1.问题2．裙座分哪几种？如何选用？结构如何？回答2.问题3．裙座设计载荷有哪些？强度如何确定？回答3.问题4．A、B类焊接接头无损检测方法如何确定？《固容规》有何规定？回答 4.问题5．封头直边高度的要求是什么？为什么封头要有直边？回答5.问题6．RT检测技术等级有哪几种？如何选用？回答问题8．圆板与圆筒所受的应力有何不同？回答8.五、100m液化石油气贮罐上的答辩：10题问题1．H2S对Q345R材料会产生什么腐蚀？何为应力腐蚀？回答1.问题2．在H2S腐蚀环境下，对材料有何特殊要求？制造时注意哪些检测？回答2.问题3．压力容器设计载荷有哪几种？载荷系数如何？地震载荷包括哪些参数？回答3.问题4．压力容器热处理有哪几类？目的有何不同？回答4.问题5．开孔不另行补强应具备哪些条件？是否适用非径向接管结构？回答5.问题6．安全阀的作用？排放量如何确定？安全阀种类？本设备安全阀含义？回答6.问题7．压力容器用钢板何时需逐张UT何时需进行冲击检验？冲击的目的？回答7.问题8．接管与管法兰对接接头无损检测方法如何确定？回答8. 3 问题9．卧式容器强度设计步骤？需校核哪些应力？何为扁塌？回答9.问题10．按《固容规》哪些容器需进行泄漏试验？气密试验时安全阀整定压力如何确定？回答10.16m贮气罐上的答辩：8题问题1．立式设备支座种类？如何选用？设计需考虑哪些载荷？回答1.问题2．裙座分哪几种？如何选用？结构如何？回答2.问题3．裙座设计载荷有哪些？强度如何确定？回答3.问题4．A、B类焊接接头无损检测方法如何确定？《固容规》有何规定？回答4.问题5．封头直边高度的要求是什么？为什么封头要有直边？回答5.问题6．RT检测技术等级有哪几种？如何选用？回答6. 3问题7．管法兰承受外载荷时，计算压力如何确定？回答7.问题8．水压试验目的？试验压力如何确定？按《固容规》水压试验合格标准？回答8.。

参加压力容器设计审核审批人考核的答题答辩技巧发贴者:hbhfsjs论坛上有很多人请教讨论压力容器设计审批员考核情况，并上传很多历届考试题目，我也谈点我的体会，供大家参考。

一、理论考试，只有开卷。

40道选择题：~20分，20道是非题：20分；6道简答题：30分；2道分析题：30分。

合计68题，三个小时，对《容规》和GB150、GB151有所了解并学习过压力容器设计基本理论的人，及格很容易，如对规范、标准和基本理论熟悉的人不现查书本，30~40分钟可答完。

答题顺序：分析、简答、是非、选择。

人刚进场，头脑清醒，首先抓两道高分题，确保25~30分；再做问答题，不熟可查资料，争取25分左右；8道题就有50~60分了。

20道是非题拿15分应不成问题，65~75分了，不慌不忙的“选择”，答对一半，70分过了。

这类考试，70=100，不必要什么高分。

容标委其实很宽容，个人认为这类试题内容是对压力容器设计人员（不是审核人员！）应具备的最起码的基本知识。

二、容委会统一图纸答辩，60分。

30分钟找错，一个重大错误：20分，三个技术性错误每题10分：30分，其余一般错误10分。

找错技巧：拿到图纸后不要慌。

首先检查技术特性表查找重大错误：a容器类别；b 材料；c热处理，d焊接接头系数，设计参数等，涉及的主要是《容规》，如盛装硫化氢含量较高液化石油气储罐的一些要求。

找到重大错误20分到手后检查“技术要求”，查找三个技术性错误，材料复验、无损检测、热处理、压力试验、防腐、冲击试验、焊接试板等方面的要求。

涉及《容规》、GB150、GB151、GB12337、JB/T4710、JB/T4731等规范标准的主要内容，只要你真正是进行过两三年压力容器设计，60分很容易，如你只是仅读过规范标准并记住一些主要内容，运气好，也能及格。

有位老兄，答辩下来心神不定，不知自己是否找出重大错误，我要他仔细回想技术特性表内容、找出那些问题：三类容器石油液化气卧式储罐，材料20R，设计参数也没问题，临交图时在热处理栏中打上“√”。

压力容器设计审批人员复习题及答案一、判断题（正确划“√”，错误划“×”）1．制造盛装介质毒性程度为极度、高度危害的压力容器壳体用碳素钢和低合金钢钢板，应逐张进行超声检测。

（√）2．毒性程度为极度和高度危害介质的低压容器为第二类压力容器。

（新容规无此划类）3．低温容器用材的许用应力按材料在20℃下的许用应力选取。

（√）4．16Mn钢板不得用作压力容器受压元件。

（√）5．《容规》规定，压力容器对接接头进行100%射线检测时，其合格级别均为Ⅱ级。

（×）容规4.5.3.4.1（1）要求不低于Ⅱ级。

6．GB150-1998规定，当元件所承受的液压试验液柱静压力大于等于5%设计压力时，应当计入其计算压力。

（√）7．压力容器受压元件用钢材，只要两个钢号的标准化学成分范围和力学性能指标完全相同，这两个钢号就可以相互代用。

（×）8．校核液压试验压力下容器壳体的应力时，所取的压力应计入液柱静压力。

（×）9．换热器的换热管不考虑厚度负偏差和腐蚀裕量。

（√）10．管壳式换热器中，除管板外，其他任何零件均不准与换热管相焊。

（√）11．管壳式换热器的任何折流板或支持板应不少于3个支撑点。

（×）GB 151-1999 第5.10.2条表44，要求拉杆直径不得小于10mm、数量不少于4根。

12．厚度大于60mm的管板，宜采用锻件。

（√）13．钢制压力容器的焊后热处理应在耐压试验前进行。

（√）14．设计厚度指计算厚度与厚度附加量之和。

（×）15．有效厚度指名义厚度减去厚度附加量。

（√）16．压力容器拼接封头应在成形前进行无损检测。

（×）17．对于夹套容器，确定设计压力时，应考虑各室之间的最大压力差。

（√）18．固定式压力容器上装有多个安全阀时，其开启压力均不得大于容器的设计压力。

（×）二、填空题1．碳素钢钢板Q235-C适用的设计压力上限为 2.5 MPa；使用温度为0~400 ℃；用于壳体时，钢板厚度不大于 30 mm。

压力容器定义压力容器，是指盛装气体或者液体，承载一定压力的密闭设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体和最高工作温度高于或者等于标准沸点的液体、容积大于或者等于30L且内直径(非圆形截面指截面内边界最大几何尺寸)大于或者等于150mm的固定式容器和移动式容器；盛装公称工作压力大于或者等于0.2MPa（表压），且压力与容积的乘积大于或者等于1.0MPa•L的气体、液化气体和标准沸点等于或者低于60℃液体的气瓶；氧舱。

《特种设备安全监察条例》中规定特种设备作业人员的法律责任是什么？答：特种设备作业人员违反特种设备的操作规程和有关的安全规章制作，或者在事故隐患或者其他不安全因素，未立即向现场安全管理人员和有关负责人报告的，有特种设备使用单位给予批评教育，处分；情节严重的特种设备作业人员资格；触犯刑律的，依法刑法关于重大责任事故罪或者罪的规定，依法追究刑事责任。

根据《特种设备安全监察条例》,发生特种设备事故后应当如何处理？答：特种设备事故发生后、事故发生单位应当立即启动事故应急预案，组织抢救，防止事故扩大，减少人员伤亡和财产损失、并及时向事故发生地县以上特种设备安全监督管理部门和有关部门报告。

县以上特种设备安全监督管理部门接到事故报告、应当尽快核实有关情况，立即向所在地人民政府报告，并逐级上报事故情况。

必要时，特种设备安全监督管理部门可以越级上报情况。

其特别重大事故|重大事故古，国务院特种设备安全监督管理部门应当立即报告国务院并通报国务院安全监督管理部门及有关部门。

根据《特种设备安全监察条例》，特种设备在什么情况下废？答：特种设备存在严重安全隐患，无改造、维修价值，或者超过安全措施规定使用年限，特种设备使用单位应当及时予以报废，并应当向原登记的设备安全监督管理部门办理注销手续。

根据<特种设备安监察条例>，特种设备在什么情况下报废?特种设备存在严重安全隐患，无改造、维修价值或超过安全技术规范规定使用年限，特种设备使用单位应当及时予以报废病应当向原登记的特种设备安全监督管理部门办理注销手续根据<特种设备安监察条例>，发生特种设备事故后应当如何处理?特种设备事故发生后，事故发生单位后应当立即事故应急预案，组织人员抢救，防止事故扩大，减少人员伤亡和财产损失，并及时向事故发生地县以上特种特种设备安全监督管理部门和有关部门报告。

2017年压力容器设计审批人员培训考核班图纸答辩试题前天参加了压力容器设计审批人员培训考核班图纸答辩，这次答辩改革需要自带图纸，答辩时间增加到了一个小时。

问设计人员的问题比往年要多，收集了一些老师问到的试题，给以后参加答辩的朋友一点参考。

1.换热器腐蚀前，腐蚀后对计算的影响。

为什么要进行计算腐蚀前的计算。

2.换热器固定管板计算什么时候需要加膨胀节。

3.换热器怎么划类，壳程和管程是不是都按照容器最高类别进行设计制造。

4.换热器的设计寿命怎么来的，是不是整台设备的每个元件都要满足设计寿命要求。

5.固定管板换热器管板计算模型与U形的有什么区别6.换热器如何考虑地震载荷。

7.U型管换热器筒体有什么特点。

8.U型管换热器的管壳法兰的计算和普通的法兰计算有什么不同。

9.各类换热器特点和水压试验注意事项。

10.简述换热器试压程序，为什么在壳程和管程试压后进行氨检漏。

11.塔式容器裙座校核哪种应力，需要考虑哪几种工况。

12.什么是高振型，什么时候需要考虑高振型。

高振型如何叠加。

13.地震的计算模型是什么。

14.塔器除了内压应力以外还要考虑哪些应力，如何控制？15.封头标注的40（min39.7）是怎么定的，最小成形厚度怎么计算。

16.塔器隔热圈怎么设置，为什么设置，具体位置。

17.塔器的阻尼系数0.01是怎么来的，为什么取这个值。

阻尼系数是大好还是小好。

18.为什么用锥形裙座。

19.塔器检修时水压注意事项。

20.满液位塔设计要注意什么问题。

21.卧式容器的扁塌现象设计中怎么解决。

22.卧式容器鞍座位置设置特点，固定端设置在哪端。

23.最小厚度，名义厚度，计算厚度，有效厚度的定义及其关系。

24.GB150对于低温冲击功的要求。

为何图纸上的冲击功比GB150要求的冲击功要求高。

（图纸上按照GB/T713给的冲击功）。

25.焊缝和焊接接头区别。

26.风险评估报告的作用是什么，风险评估报告有哪些内容，应该如何写。

27.GB150考虑的失效模式有哪些，标准是采取什么措施防范的。

一1、压力容器操作人员在操作中，如遇易燃、有毒介质泄漏时应立即采取有效措施，进行堵漏，并切断有关阀门，防止事故发生。

（A）(判断题)A、正确；B、错误2、测温仪表主要用于（AB）的压力容器。

(多选题)A、测量容器的介质温度；B、需控制壁温3、压力容器的定期检验应由国务院特种设备安全监督管理部门核准的检验机构进行。

（A）(判断题)A、正确；B、错误4、电化学腐蚀是指压力容器（B）发生电化学反应所产生的腐蚀。

(单选题)A、金属与非金属之间；B、金属与电解质；C、金属与非电解质5、压力容器直径越大，承压也越高。

（B）(判断题)A、正确；B、错误6、压力容器投料前要关闭（D）。

(单选题)A、所有阀门；B、液位计旋塞；C、压力表上的三通旋塞；D、放空阀7、《特种设备作业人员监督管理办法》规定：特种设备作业人员考核发证由县以上质监部门分级负责（A）。

(判断题)A、正确；B、错误8、冷凝是使物料完成气态变液态的过程。

（A）(判断题)A、正确；B、错误9、发生火灾等直接威胁压力容器安全运行时，应（C）。

(单选题)A、视火灾情况决定是否停车；B、按正常情况停运；C、紧急停运10、《固定容规》规定：压力表与压力容器之间应当装设（A）或（C）。

(多选题)A、三通旋塞；B、闸阀；C、针形阀11、压力容器发生化学爆炸时，通常会发生粉碎性破坏。

（A）(判断题)A、正确；B、错误12、压力容器通常采用直接载荷弹簧式安全阀。

（A）(判断题)A、正确；B、错误13、压力容器事故分为特别重大、特大、重大、较大、一般事故。

（B）(判断题)A、正确；B、错误14、压力容器升、降压时，速度不宜过快，特别是压力较高或低温容器，加热冷却要缓慢。

（A）(判断题)A、正确；B、错误15、下列属于分离压力容器的有（BD）。

(多选题)A、空气储罐；B、各种分离器；C、液化气储罐；D、分汽缸16、中华人民共和国特种设备安全法》规定，国家对特种设备的生产、经营、使用，实施（A ）、全过程的安全监督管理。

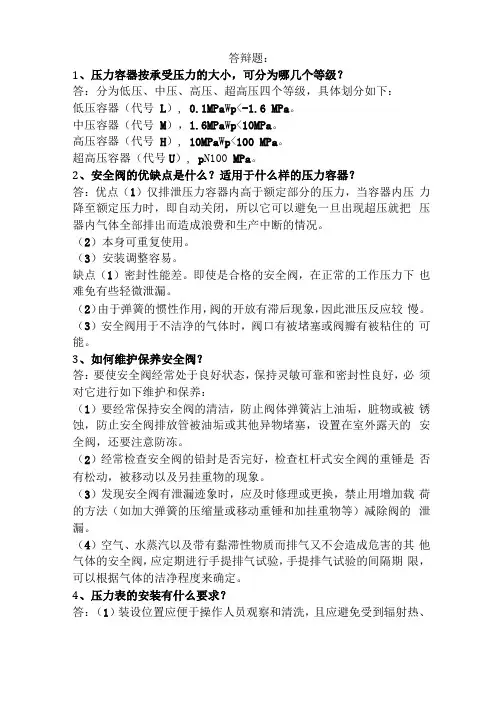

答辩题：1、压力容器按承受压力的大小，可分为哪几个等级？答：分为低压、中压、高压、超高压四个等级，具体划分如下：低压容器（代号L）, 0.1MPa W p<-1.6 MPa。

中压容器（代号M），1.6MPa W p<10MPa。

高压容器（代号H）, 10MPa W p<100 MPa。

超高压容器（代号U）, p N100 MPa。

2、安全阀的优缺点是什么？适用于什么样的压力容器？答：优点（1）仅排泄压力容器内高于额定部分的压力，当容器内压力降至额定压力时，即自动关闭，所以它可以避免一旦出现超压就把压器内气体全部排出而造成浪费和生产中断的情况。

（2）本身可重复使用。

（3）安装调整容易。

缺点（1）密封性能差。

即使是合格的安全阀，在正常的工作压力下也难免有些轻微泄漏。

（2）由于弹簧的惯性作用，阀的开放有滞后现象，因此泄压反应较慢。

（3）安全阀用于不洁净的气体时，阀口有被堵塞或阀瓣有被粘住的可能。

3、如何维护保养安全阀？答：要使安全阀经常处于良好状态，保持灵敏可靠和密封性良好，必须对它进行如下维护和保养：（1）要经常保持安全阀的清洁，防止阀体弹簧沾上油垢，脏物或被锈蚀，防止安全阀排放管被油垢或其他异物堵塞，设置在室外露天的安全阀，还要注意防冻。

（2）经常检查安全阀的铅封是否完好，检查杠杆式安全阀的重锤是否有松动，被移动以及另挂重物的现象。

（3）发现安全阀有泄漏迹象时，应及时修理或更换，禁止用增加载荷的方法（如加大弹簧的压缩量或移动重锤和加挂重物等）减除阀的泄漏。

（4）空气、水蒸汽以及带有黏滞性物质而排气又不会造成危害的其他气体的安全阀，应定期进行手提排气试验，手提排气试验的间隔期限，可以根据气体的洁净程度来确定。

4、压力表的安装有什么要求？答：（1）装设位置应便于操作人员观察和清洗，且应避免受到辐射热、冻结或震动的不利影响。

（2）为了便于更换和检定压力表，压力表与容器之间应装设三通旋塞或针形阀，三通旋塞或针形阀应有开启标记和锁紧装置。

欢迎大家继续补充问题，个人精力有限，谢谢！R185甲烷化炉我找的错误如下：1. 半球封头与筒体对焊削边不对，应GB150.3 D32. 水压试验压力不对3. 技术表射线等级不对，应为AB级不是A级4. 延迟裂纹需焊后24小时做磁粉探伤5. 筒体对接焊缝钝边（6mm）过大，改为2+-1mm6. 裙座螺栓未加螺栓底座7. 地脚螺栓孔过大Q183图纸找错：设计温度的写法改成-15/50；要做整体热处理；材料牌号错15MnNbR改成Q370R；材料逐张超声检测质量等级改成II级；底板没有开径向长圆孔；人孔法兰密封面采用凹凸面连接答辩：1、设计温度为什么要标注成-15/50℃2、高压容器材料采购要求3、如果用凹凸面法兰，连接在设备上的管法兰一般是凹面还是凸面4、球罐热处理时，基础是什么情况R194石油液化气储罐Q235B选材错误，水压试验值错误，射线技术等级A级错误，没有介质特性，没有地震烈度，没有表面检测标准、方法，鞍座F/S设置反了，接管焊接接头图应该全焊透，封头未标注最小成形厚度，没有静电接地，接管选用GB/T5310中的20G(未列入GB150)。

下面问题，不一定是原话，可能有错误，欢迎大家指出交流基本概念1.材料部分规定厚板可以加一组二分之一处取样，为什么？有什么意义？对于厚钢板，由于沿厚度方向的冲击性能可能有较大差异，因此应考虑在厚度方向不同位置的取样。

2.材料表取用高温部分（黑线以右）需用应力时，设计需要注意什么？计算试验压力时，去粗黑线左侧的许用应力来进行温度的试验压力计算修正。

3. 什么叫焊接接头？由焊缝、熔合区、热影响区和母材金属组成的整体叫焊接接头3.为什么校核法兰转角？因为法兰的失效大多是泄漏失效，法兰刚度不足将会是法兰在承受载荷时转角过大而发生泄漏。

法兰计算中虽然是校核应力，但其目的是通过应力控制而使法兰的变形量（转角）在控制范围内，从而保证密封。

4.不锈钢热处理温度？固溶处理，1100℃左右。
