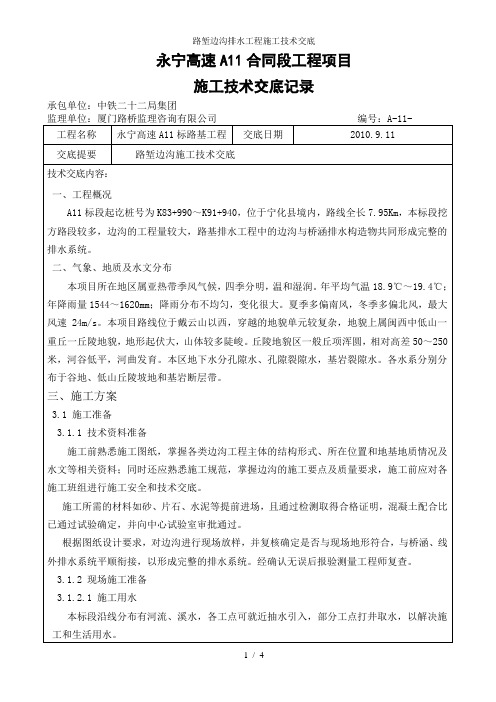

路堑边沟排水工程施工技术交底

中国中铁股份有限公司遵义市正安县国省干线工程项目经理部技术交底记录表编号：D1-2017-ZY016 第1页共1页项目名称路边石、边沟、水沟盖板、排水沟施工作业技术交底交底类别作业指导书主持人交底人交底时间交底地点交底内容摘要交底内容（1）工程概况（2）施工场地布置（3）作业准备（4）施工工艺流程和作业方法（5）劳动力组织（6）材料要求（7）设备机具配置（8）施工安全及注意事项（9）环境保护要求书面资料附件附件：路边石、边沟、水沟盖板、排水沟施工作业技术交底书记录人记录时间年月日交底名称路边石、边沟、水沟盖板、排水沟施工作业技术交底书编号姓名单位/部门职务/职称/工种备注1234567891011121314151617181920时间：交底名称路边石、边沟、水沟盖板、排水沟施工作业技术交底书编号姓名单位/部门职务/职称/工种备注2122232425262728293031323334353637383940时间：路边石、边沟、水沟盖板、排水沟施工作业技术交底书工程项目名称S102、S303中国中铁正安县国省干线工程工程名称路边石、边沟、水沟盖板、排水沟施工作业交底书交底内容一、工程概况本施工技术交底适用范围市坪至谢坝K7+670-K9+187段、青龙水至谢坝K6+460-K8+553.2段内所有路基附属工程路边石、边沟、水沟盖板、排水沟、排水沟施工作业。

二、施工场地设置根据施工现场情况合理进行场地布置，满足施工需求。

三、作业准备施工开始前，认真学习下发的作业技术交底，并由班组技术员对作业工人进行技术交底现场宣读，了解改良土技术参数及施工工艺，不理解的地方及时与我部现场管理人员沟通，避免在施工过程中造成错误而返工，严禁盲目施工。

施工所需机具准备齐全，如砼罐车、装载机、电钻等。

四、施工工艺流程和作业方法路边石、边沟为互斥关系，即有边沟段落没有路边石，有路边石段落没有边沟，同时边沟内侧（靠近路基侧）沟帮与路边石顺接，同时边沟顺路堤引入既有排水系统（涵洞、地表散排、既有深井等）详见排水示意图。

技术交底记录（附页）一、交底范围:二工区路堤排水沟，二工区路堤排水沟采用C20混凝土现浇，主要内空尺寸为80X80、60X80、60X60（b X h），排水沟壁厚度15cm。

二、施工程序、主要施工方法：1、开挖放线。

（1）将路基护道排水沟位置多余土方用挖掘机进行清除。

（2）测量员根据现场地形和图纸，把水沟中线和边线放出来，并确定出里程桩，再根据里程设计标高来确定开挖深度。

（3）根据测量放出的轮廓线，开挖基槽，我现场采用U形混凝土现浇排水沟，根据水沟的结构尺寸，开挖成型，开挖时一定要严格控制开挖深度，开挖到设计深度。

（4）开挖完毕后，要及时清底，然后由施工队负责人自检合格后报检现场技术，技术检查合格后，报验监理工程师监理工程师检验合格后方可进行下一道工序2、模板加工根据排水沟结构尺寸模板采用竹胶板制作，浇筑混凝土前，模板先刷油，再跟测量放出的中线边线，和高度进行现场加工和支立，模板位置下部整平，同层、上下层模板拼接要平整，不准出现台阶；模板外部采用方木等支撑；立模结束后，重新检查保护层、垂直度、接缝、模板加固等情况。

用水准仪检测模板顶标高，作为砼浇筑时的控制依据。

水沟模板整体线型平顺、流畅。

水沟10米左右设置一道沉降缝，沉降缝采用塑料泡沫板。

3、混凝土浇筑及养护（1）砼采用滑槽施工，罐车将砼送入其料斗，砼从高度自由下落的高度不宜超过2m。

混凝土沿横桥向从一端向另—端逐层浇筑、逐层振捣，分层厚度不大于0.3m。

浇筑时间严格按照混凝土施工规范，分层浇筑，每层浇筑时间必须小于该混凝土的初凝时间。

浇筑过程中保证混凝土面均匀上升。

混凝土浇筑完毕后，在顶部混凝土初凝前，对其进行二次振捣，并压实抹平，混凝土入模温度不低于5℃，不超过30℃。

（2）砼初凝后立即进行养护防止混凝土表面产生裂缝。

本施工段混凝土的养护为覆盖土工布养护。

混凝土养护期间，重点加强混凝土的湿度和温度控制。

混凝土养护期间应注意采取保温措施，防止混凝土表面温度受环境因素影响（如曝晒、气温骤降等）而发生剧烈变化，浇筑完混凝土后达到拆模强度后才能拆模。

排水边沟施工技术交底排水边沟施工技术交底一、引言排水边沟施工是公路、广场和停车场等基础设施建设中的重要环节。

合理设计并正确施工排水边沟，对于确保水流畅通、降低洪涝灾害、保护周边环境及结构安全具有重要意义。

本文将详细介绍排水边沟施工的准备、过程和验收，为相关工程提供技术参考。

二、施工前准备在进行排水边沟施工前，需充分考虑现场地形、土质、降雨等影响因素，并根据工程设计图纸进行技术资料和图纸的准备。

此外，应确定施工所需的材料和设备，包括边沟模板、沟槽支撑材料、混凝土等，并对其进行质量检查。

同时，对施工人员进行技术交底和安全培训，确保施工过程中遵循技术规范和安全操作规程。

三、施工过程1、选材与定位：根据设计要求选择合适的边沟模板，并进行精确测量与定位。

注意确保边沟与周围地形、建筑物的协调性。

2、沟槽开挖：根据设计图纸进行沟槽开挖，注意保持沟槽的平整和垂直度。

在挖掘过程中，应及时处理可能出现的地下管线或其他设施。

3、边沟安装与固定：将边沟模板放置在沟槽内，并用支撑材料固定。

确保边沟与沟槽的尺寸相匹配，并保证其稳定性和垂直度。

4、混凝土浇筑：在边沟模板内浇筑混凝土，并确保混凝土均匀分布，避免出现气泡和裂缝。

5、拆模与修整：在混凝土达到设计强度后，拆除边沟模板，并进行必要的修整，确保边沟的外观和质量满足要求。

四、验收标准1、边沟外观：表面应平整、光滑，无气泡和裂缝，且颜色均匀一致。

2、尺寸与偏差：边沟尺寸应符合设计要求，偏差应在允许范围内。

3、密封性：边沟应具有良好的密封性，防止雨水等渗漏。

4、抗压强度：边沟应具有足够的抗压强度，以承受设计范围内的压力。

5、抗弯承载力：边沟应具有足够的抗弯承载力，以保证在使用过程中的稳定性。

验收时，应对各项标准进行仔细检查，如发现不符合设计要求的部分，应及时进行修整或更换。

五、未来维护排水边沟施工完成后，需要进行定期维护与保养。

日常清洁过程中，应确保边沟表面无杂物、无堵塞，以保证水流畅通。

路堑施工技术交底一、工程概述本次路堑施工位于_____路段，施工长度为_____米，路堑开挖深度在_____至_____米之间。

该路段地质条件主要为_____，施工过程中需特别注意_____等问题。

二、施工准备1、技术准备熟悉施工图纸，了解路堑的设计要求和技术标准。

进行现场勘察，核对地形、地貌、地质等情况与设计图纸是否相符。

编制施工方案，明确施工方法、工艺流程、质量控制要点和安全措施等。

2、现场准备清理施工现场的障碍物，包括树木、杂草、建筑物等。

修筑临时排水设施，确保施工场地排水畅通，防止积水浸泡地基。

测量放线，确定路堑的开挖边界和高程控制点。

3、材料准备准备好施工所需的爆破材料（如炸药、雷管等），确保其质量和性能符合要求，并严格按照有关规定进行储存和管理。

准备好支护材料（如锚杆、锚索、钢筋网等），以备路堑边坡支护使用。

4、机械设备准备配备足够数量的挖掘机、装载机、推土机、自卸汽车等施工机械设备，并保证其性能良好。

对机械设备进行调试和维护，确保其在施工过程中正常运行。

三、施工工艺流程1、测量放线根据设计图纸和现场实际情况，使用全站仪、水准仪等测量仪器进行测量放线，确定路堑的开挖边界和高程控制点。

在开挖边界上设置明显的标志桩，标明开挖深度和坡度。

2、排水系统施工在路堑开挖前，先施工临时排水系统，将地表水引排至施工范围以外。

排水系统包括边沟、截水沟等，其尺寸和坡度应符合设计要求。

3、土方开挖对于土方路堑，采用分层开挖的方式，每层开挖厚度不宜超过 3 米。

挖掘机从路堑的一端或两端开始，按照设计坡度自上而下进行开挖。

装载机配合挖掘机装土，自卸汽车运输土方至指定地点。

4、石方开挖对于石方路堑，根据岩石的类别、风化程度和节理发育情况等，选择合适的开挖方法，如爆破法、机械破碎法等。

爆破法施工时，应严格按照爆破设计进行钻孔、装药、起爆等操作，确保爆破安全和效果。

机械破碎法施工时，应选用合适的破碎设备，如液压破碎锤等，按照设计要求进行破碎作业。

排水边沟施工技术交底排水边沟施工技术交底一、浆砌排水沟施工1、测量放样进行排水沟基坑位置的测量放样工作。

2、基坑开挖采用人工配合机械开挖方法进行开挖工作。

挖出的土料当即运至指定地点，基坑边坡根据现场情况适当放坡，挖置高出设计标高0.1m时改用人工清理，按设计底面横坡修整，防止扰动底部土坡，基坑开挖成型后，先进行放样自检，再报监理检查，检测合格后，方可进行砌筑施工；达不到基底设计承载力时，报请监理工程师采取技术处理措施满足设计要求。

3、砌筑施工3.1基坑底內倾坡满足设计要求，基底标高误差控制在5cm以内。

订立墙体截面样架，固定后挂线施工。

3.2砌筑前先铺一层M7.5号砂浆，再铺砌片石。

砌筑时采取水平分层砌筑，不允许台阶砌筑。

3.3一律采用座浆（挤浆）法施工，严禁使用灌浆法，做到无空隙、无瞎缝，无通缝。

3.4片石大面朝下，采用两顺一丁形式，保证墙体整体性和稳定性良好。

3.5伸缩缝（沉降缝）位置按设计图要求设置，施工中保证沉降缝宽度2cm，垂直度好，无倾斜扭曲现象，沉降缝的填塞随砌筑高度按设计要求同步进行。

3.6相邻上下层片石、块石缝错开尺寸不小于8cm，三角区内切圆直径不大于7cm。

3.7按技术规范要求勾缝，宽1.2cm、深0.5cm，勾缝抹面选用M10砂浆抹面。

3.8 砌筑过程中，随砌筑高度每15cm进行一次回填作业，回填料选用砂砾石或碎石土，采用小型夯实机具或压路机分层夯实或碾压，其压实度达到96％。

3.9分段砌筑完成、待砂浆初凝后，墙顶覆盖草垫或塑料膜洒水养生7-14d。

为保证砂浆强度达到设计要求，必须每天洒水5-8次。

4、施工过程检查片石质量检查、砌体质量检查，几何尺寸检查、饱满程度检查等，对不符合要求的砌体一律返工或清理出场，消灭质量隐患。

浆砌排水沟实测项目（一）准备工作1、根据设计图纸计算出各段蝶形边沟的沟底高程，尤其注意缓和超高段沟底高程与路肩设计标高之间的关系，务必保证沟底高程与路线纵坡一致2、施工防样，确定边沟的平面位置和高程；（二）基坑开挖基坑断面尺寸符合设计要求，排水坡度正确，经自检合格后报请监理工程师检查，认定合格后方可进行渗沟的施工和浆砌片石砌筑。

公路土质边沟施工技术交底
类型：工程技术类编号：D-04
开挖过程中和开挖后对高程、坡度进行测量和复核，不允许超挖；开挖应保证上口、下口宽度、坡度、深度满足设计要求；
开挖过程完成后，使原有排水沟和新建纵、横向排水沟斜街平顺，保证流水畅通；（4）修整
对局部坡面和沟底不平整处，采用挖掘机配合人工修整；成型断面线型平顺、美观。

（5）检查验收
分段开挖成型后，对高程、宽度及坡度等进行验收，各项指标应满足设计图纸要求。

六、施工质量控制措施
（1）施工前，组织技术人员和施工工人熟悉图纸，并做好技术交底工作。

（2）严格按照图纸施工，开挖开口线准确放样，确保控制在规范要求的范围内；
（3）定期组织职工进行质量学习，根据作业内容，学习相关的工程质量措施；
（4）开挖过程中，测量人员进行测量校核和检查，对出现的问题及时纠正处理，保证断面尺寸，线性平顺；
七、交通管理计划
7.1临时交通控制示意图
7.2临时交通控制过程。

边沟工程技术交底方案一、前言边沟是指道路两侧的排水设施，主要用于收集和排除道路两侧的雨水和污水。

边沟工程是道路工程中重要的一部分，对道路的排水和保护起着至关重要的作用。

边沟工程的施工需要严格按照规范进行，本文将对边沟工程的技术交底方案进行详细的阐述，以确保施工质量和安全。

二、边沟工程的施工前准备1. 人员准备：施工前需进行必要的人员配置，包括施工队长、技术员、操作工等，确保施工人员具备相关的技术和安全知识。

2. 设备准备：需要准备好边沟施工所需的设备和工具，包括挖掘机、卡车、测量仪器、手工具等。

3. 材料准备：需要准备好边沟施工所需的材料，包括水泥、砂石、水泥搅拌机等。

三、边沟工程的施工过程1. 现场勘察：在施工前需要对边沟工程的施工现场进行勘察，确认边沟的位置、长度、宽度等，并对现场的地形和地势进行合理的分析，为后续的工作提供基础数据。

2. 边沟标线：根据勘察的结果，对边沟的位置、长度和宽度进行标线，确保施工的准确性和规范性。

3. 边沟挖掘：根据标线的位置，使用挖掘机进行边沟的挖掘工作，确保边沟的深度、宽度和斜度符合设计要求。

4. 边沟排水：在挖掘完成后，需对边沟进行清理和排水处理，确保边沟内没有多余的积水和杂物。

5. 边沟支护：在边沟挖掘完成后，需对边沟的侧壁进行支护，使用专用的支护材料和工艺进行支护，确保边沟的侧壁不会发生坍塌。

6. 边沟填筑：在边沟的支护工作完成后，需对边沟进行填筑，使用适当的材料和工艺进行填筑，确保边沟的结构稳固和坚实。

7. 表面修整：在填筑完成后，需对边沟进行表面的修整和整齐，确保边沟的美观和通畅。

8. 检查验收：施工完成后需对边沟进行检查验收，并确认边沟的质量和安全符合相关规范和要求。

四、施工安全和质量控制1. 施工安全：在施工过程中需严格遵守施工安全要求，保证施工人员的安全和施工现场的安全。

同时需对施工现场进行必要的安全防护和标示，确保施工过程中的安全。

2. 施工质量：在施工过程中需严格遵守相关的施工规范和要求，确保施工质量达到设计要求，同时需对施工过程进行严格的质量控制和检验，确保施工的质量和可靠性。

一、交底目的为确保排水边沟施工过程中的安全，防止事故发生，提高施工人员的安全意识，特制定本安全技术交底。

二、交底对象参加排水边沟施工的全体人员。

三、交底内容1. 施工现场安全注意事项（1）施工人员必须遵守国家有关安全生产的法律、法规和标准，严格执行本工程的安全操作规程。

（2）施工人员应佩戴安全帽、安全带、防滑鞋等个人防护用品。

（3）施工过程中，严禁酒后作业、疲劳作业。

（4）施工区域应设置安全警示标志，施工人员应严格遵守。

2. 施工设备安全操作（1）机械设备操作人员必须经过专业培训，取得操作资格证书。

（2）机械设备应定期检查、保养，确保设备安全运行。

（3）机械设备操作人员应熟悉设备性能、操作规程和安全注意事项。

3. 施工现场排水系统（1）施工前，应做好施工现场的排水系统规划，确保排水畅通。

（2）排水沟应按照设计要求进行施工，沟底坡度应符合规范要求。

（3）排水沟施工过程中，应定期检查排水系统，发现问题及时整改。

4. 施工现场作业安全（1）开挖排水沟时，应采取分层开挖，严禁超挖。

（2）开挖过程中，应随时清理沟内积水，防止发生塌方事故。

（3）施工人员上下沟槽时，应使用安全梯或安全绳，严禁攀爬。

（4）施工过程中，严禁在沟槽边缘站立、行走。

5. 施工现场用电安全（1）施工现场用电必须符合国家有关标准，严禁私拉乱接。

（2）施工现场用电设备应安装漏电保护器，确保用电安全。

（3）施工人员应熟悉用电设备操作规程，严禁非专业人员操作。

四、交底要求1. 施工单位应将本安全技术交底内容纳入施工方案，并组织施工人员认真学习。

2. 施工人员应熟练掌握本安全技术交底内容，提高安全意识。

3. 施工现场安全管理人员应加强对施工人员的安全监督，确保施工安全。

4. 施工过程中，如发现安全隐患，应立即停止施工，整改后方可继续施工。

五、交底时间根据施工进度安排，在施工前进行安全技术交底。

六、交底人（姓名）七、审核人（姓名）八、备注本安全技术交底模板仅供参考，具体内容应根据工程实际情况进行调整。

No:HBCJ20120920WGSG2JD-ZY-01标段：WGSG2类别：作业队中铁十六局集团WGSG2标段二分部项目经理部施工交底纪要时间： 2012年9月20日主持人：参加部门及人员：路基架子队全体作业人员。

关于路基排水沟、天沟施工交底纪要排水沟、天沟技术交底一、施工工艺施工工艺流程为：施工准备→沟槽开挖→M10砂浆垫层施工→预制件铺砌→勾缝→竣工。

1、施工准备（1）测量放线根据设计图进行水沟基坑开挖放线，并考虑放坡开挖尺寸，放坡坡比根据土质稳定情况适当调整，以保证边坡稳定为前提。

（2）转运预制件根据现场的需求量，转运预制件至施工现场，并摆码整齐，遮盖。

做好预制构件出厂合格证，完善出厂手续。

2、基坑开挖（1）堑顶外不小于5.0m设天沟，困难地段可为2.0m。

路堤坡脚外不小于2.0m设天沟，困难地段可为1.0m。

排水沟纵向坡度2‰。

（2）排水沟采用小型挖掘机开挖，开挖完成后采用按照排水沟尺寸制作的模型进行修整。

基坑开挖时必须有专人指挥，开挖时确保两侧稳定，开挖距基底高程10cm时，人工清理至设计高程。

（3）按照设计断面进行拉线，每段拉线长度必须大于30m，以保证水沟的美观。

然后对水沟两侧进行平整、修补，并报监理工程师验槽，合格后方可进入下一工序。

3、水沟的拼装（1）水沟铺设时应对沟底和沟壁进行整平夯实，采用0.03m厚的M10水泥砂浆整平后，在铺设拼装块板，铺设完成后采用橡皮锤轻轻敲击预制板面使预制件拼接平顺，要求预制水沟的基础与基坑边坡应密实、平整，对线条不畅的采用撬棍轻轻挪动，直到至顺为止。

预制件拼装平顺。

水泥砂浆连接密实，接缝咬合完好，与基础和边坡间应用水泥砂浆填塞密实。

（2）拼装构件缝宽1cm，拼装时采用1cm木条放置于两块板之间待预制板放置平稳后抽出木条，并采用M10水泥砂浆砌缝，勾缝时用8cm 盘条轻轻用拇指按下，深入梁预制板0.4cm，从上向下拉，然后用抹布擦除缝两侧多余水泥浆。

附：梯形排水沟,矩形排水沟断面布置图
三、技术措施
3.1对路基特别要注意做好防排水，注重做好系统性的永久放排水和施工期间临时排水，重点做好基底、水沟槽底、路基边坡防排水。

3.2各种防护设施应在稳定的基脚和坡体上施工。

所有排水设施的边坡必须平整、稳定，铺砌背后及顶部与地层之间，认真填塞、封严。

3.3防护及排水工程所用的砂浆、混凝土应采用机械拌合。

3.4路基排水水沟、测沟等地表排水设施应与天然沟渠和相邻的桥涵、车站等排水设施及路基面排水、坡体排水、电缆沟槽两侧排水衔接，组成完整的排水系统。

路基施工前应核对全线排水系统的设计是否完备和妥善。

四、质量控制及检验
4.1质量控制
4.1.1排水工程严格按照设计图纸施工。

砂浆采用拌和机拌合，做到砌体砂浆饱满，砂浆标号M10，严格按照试验配合比施工，中粗砂最大粒径不应超过
2.5mm拌制时间不得少于2min。

砂浆应随拌随用，一般适宜在3h内使用完毕，气温超过30℃时，宜在2内使用完毕。

发生离析、泌水的砂浆，砌筑前应重新拌制。

已凝结的砂浆，严禁使用。

4.1.2工程所用的砂、石、水泥、钢筋等的品种规格、质量应符合设计要求，进场时进行验收。

预制或现浇水沟及盖板混凝土强度等级应符合设计，现浇侧沟的基础与基坑边坡应实、平整。

水沟盖板尺寸及盖板间空隙应符合设计要求，铺设应平稳。

4.1.3压顶前明确高程，清除砌块表面灰尘及杂物，拉线立模，做到直线顺直，曲线圆顺，表面平整。

4.2检验
路基排水沟各部允许偏差及检验数量、检验方法。

路堑侧沟施工技术交底一、前言路堑侧沟是指在路堑两旁进行挖掘的沟渠，主要用于收集路面和路堤排出的雨水和地下水等。

保证路面排水、理清街面积水、维护路基稳定，是道路建设中不可或缺的环节。

为了确保道路质量，关键在于施工中的技术交底。

本文旨在阐述路堑侧沟施工技术交底的相关要点，从施工前期准备到施工过程中的具体措施，一一说明，以期能够为相关工作提供一定的参考依据。

二、施工前准备1. 定位定位是依据施工设计方案，将路堑侧沟的位置、断面、长度等要素在土中标示出来，以确保施工的准确性和质量。

因此，在施工前需要对路堑侧沟的位置进行准确定位，并在地面上进行标注，以便施工人员按照标注进行挖掘。

2. 通工方案的制定在施工之前，需要制定通工方案，通工方案是指路堑侧沟施工的具体方案和施工周期、工期等方面的安排。

要考虑到当地气候、地形地貌、土质、路堑的位置、长度等因素进行综合分析，充分做好施工规划，确保工期和质量达到规划要求。

3. 措施组织工程施工是一个系统性的工作，需要全面考虑方案和实施。

在施工前期，需要根据通工方案，组织相关人员对施工方案进行详细讨论和制定，落实各项施工措施，确保施工的质量和安全。

三、施工过程1. 侧沟的挖掘侧沟的挖掘是侧沟施工的重要环节，直接关系到侧沟断面的挖掘质量和深度的控制。

在挖掘侧沟时，首先应按照路堑侧沟的长度、宽度、深度等要素进行挖掘，然后根据要求进行整理。

侧沟的挖掘应符合工程设计要求的要素尺寸，方向应与道路垂直，保持纵向坡度和横向坡度的同时注意斜坡的控制等。

2. 平整处理侧沟挖掘完毕之后，需要对其进行平整处理，并保证其底部的水平度和坡度达到设计要求。

为了实现坡度的控制，可以使用水平仪等工具，对侧沟底部的坡度进行调整。

3. 材料的加工在侧沟挖掘完毕并进行平整处理之后，需要根据工程设计要求进行材料的加工和生产。

主要包括砖石、水泥等硬质材料的加工和生产，并确保材料的种类、数量和规格符合工程设计要求。

4. 易损部位的保护除了进行侧沟的挖掘和加工之外，还需要在侧沟周围的易损部位进行保护。

成昆铁路峨眉至米易段路基工程编号：路基侧沟施工技术交底中铁北京工程局集团成昆铁路峨眉至米易14标段项目经理部成昆铁路峨眉至米易14标一工区施工技术交底书单位工程名称：路基工程 No：分部工程名称：路基排水分项工程（工序）名称：路基侧沟一、交底范围本交底适用于：成昆铁路峨眉至米易14标一工区施工范围内所有路基侧沟施工。

二、施工技术要求1、参考图纸《铁路路基排水构筑物》（图号：贰路（2014）3000-03）。

2、适用于流量不控制的一般强风化或风化破碎的硬质岩路堑及土质路堑，当路堤式路堑露出基床部分大于基床表层的情况。

3、矩形侧沟底底宽0.5m，深0.8m，采用钢筋混凝土现浇，厚0.2m。

路堑地段标准侧沟大样图4、在侧沟开挖前现由测量组根据设计图纸进行5、放线确定位置，开挖后核对侧沟坡度，并将沟底平整夯实。

5、侧沟要求线型美观，直线线型顺直，曲线线型圆顺。

6、侧沟靠边坡一侧预留80mm管泄水孔。

泄水孔顺线路方向每1米设置一个。

7、侧沟接路堤时，需与路堤排水沟顺接。

若路堤为路肩或桩板墙等下挡结构时，且侧沟由路堤方向排水时，则需在挡墙外侧采用排水沟形式将水引入自然沟渠中。

8、侧沟接桥台时，若未向桥台方向排水，则末端封闭；若需向桥台方向排水，则需采用排水沟形式将水引入自然沟渠。

9、侧沟接隧道时，需与隧道排水沟顺接，不允许侧沟向隧道方向排水。

三、原材料的要求1、水泥：水泥宜选用硅酸盐水泥、普通硅酸盐水泥，水泥的混合料宜为矿渣或粉煤灰。

不同种类的水泥应存储于不同水泥罐中。

水泥由于受潮或其他原因而变质时，应及时运出场外。

水泥的质量应符合国家现行标准。

2、矿物掺合料：矿物掺合料应选用品质稳定的产品。

在运输和储存过程中应有明显标志，严禁与水泥等其他粉状材料混淆。

矿物掺合料的技术要求应符合国家现行标准。

3、细骨料:细骨料应选用级配合理、质地均匀坚固、吸水率低、孔隙率小的洁净天然砂，不宜使用山砂。

细骨料的细度模数、坚固性、有害物质含量、碱活性等均应符合国家现行标准。

市政基础设施工程施工技术交底记录编号：市政施管—10注：各边沟长度以实际施工长度为依据。

4. 1浆砌片石排水沟施工工艺流程为：沟壁修整→基础垫层（仅适用于路基排水结构图二、四、五）→浆砌片石铺砌→回填1）沟壁修整：铺砌之前，对边沟、排水沟、截水沟进行修整，保证沟底和沟壁坚实平整，沟底纵坡顺适，沟底标高及断面尺寸符合图纸要求；2）基础垫层：按照设计图纸要求铺设碎石垫层，并用打夯机夯实。

3）铺砌：放样后，沿沟壁纵向挂线，先铺砌沟底，再铺砌侧壁，保证铺砌时座浆饱满、勾缝平顺，铺砌成型的排水沟平整密实，沟底顺畅，不积水。

浆砌片石砌筑需要注意：①浆砌块石应形状大致方正，上下面大致平整，做镶面的块石应由露出面向四周内稍加修凿，M7.5砂浆应事先做好配合比设计，确保砂浆具有良好的和易性。

②砌块表面如有泥土、水锈，应清除干净。

砌筑基础的第一层砌块时，应先基础表面清洗、湿润，再坐浆砌筑。

③砌体应错缝分段砌筑，砌筑时上下必须错缝，且间距不小于8cm，避免竖直通缝，砌块间砂浆饱满，连接牢靠，底浆应铺满，石面保持整洁，竖缝砂浆应在砌石侧面，铺放一部分，待邻石放好后填满捣实，确保密实度。

砂浆配比准确，稠度均匀，饱满，将整个墙体连成一个整体。

⑤砌筑至设计高度时，应使用平整的大石块压顶并用水泥砂浆全面找平。

⑥砌体墙面进行勾缝，用1:2水泥砂浆勾凹缝，勾缝应嵌入砌缝内约2cm深。

所有外露砌体表面用M7.5水泥砂浆抹面2cm，浆砌块石应在砂浆初凝后，覆盖养护7天以上。

4）回填：回填时两侧应同步进行分层回填和夯实，采用砂性土，每层回填厚度不大于30cm，采用蛙式打夯机人工夯实，压实度要求大于0.94。

图4.7-1 3m*1.8m浆砌片石矩形排水沟图4.7-2 2m*1.8m浆砌片石矩形排水沟图4.7-3 1m*1m浆砌片石矩形排水沟4. 2矩形盖板边沟矩形盖板边沟施工工艺流程为：测量放线→基坑开挖→基础垫层（仅适用于路基排水结构图三）→浆砌片石铺砌→C20砼压顶→预制盖板→盖板安装→回填1）测量放线：根据图纸所示边沟位置用全站仪准确放样处边沟的内外缘线，用白石灰将开挖边线标出；2）基坑开挖：用挖掘机按石灰线进行基坑开挖，开挖深度至设计深度以上30cm左右采用人工对下部进行开挖和修整。
