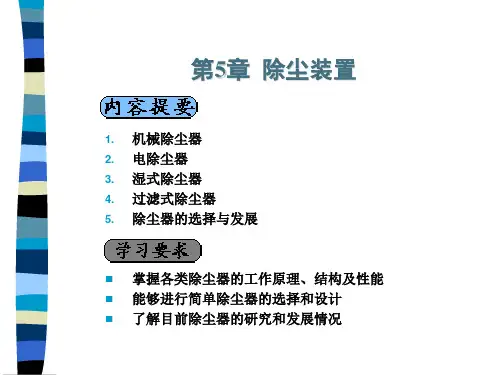

第5章 电除尘器

第五章颗粒物燃物控制技术基础为了深入理解各种除尘器的除尘机理和性能，正确设计、选择和应用各种除尘器，必须了解粉尘的物理性质和除尘器性能的表示方法及粉尘性质和除尘器性能之间的关系。

第一节粉尘的粒径及粒径分布一、颗粒的粒径粉尘颗粒大小不同，其物理、化学特性不同，对人和环境的危害亦不同，而且对除尘装置的性能影响很大，所以颗粒的大小是粉尘的基本特性之一。

若颗粒是大小均匀的球体，则可用其直径作为颗粒大小的代表性尺寸。

但实际上，不仅颗粒的大小不同，而且形状也各种各样。

所以需要按一定的方法确定一个表示颗粒大小的代表性尺寸，作为颗粒的直径，简称为粒径。

下面介绍几种常用的粒径定义方法。

（1）用显微镜法．．．．观测颗粒时，采用如下几种粒径表示方法：①定向直径d F，也称菲雷待(Feret)直径；为各颗粒在投影图中同一方向上的最大投影长度，如图5—1(a)所示。

②定向面积等分直径d M，也称马丁(Martin)直径，为各颗粒在投影图上按同一方向将颗粒投影面积二等分的线段长度，如图5—1(b)所示。

③投影面积直径d A，也称黑乌德(Heywood)直径，为与颗粒投影面积相等的圆的直径，如图5一l(c)所示。

若颗粒投影面积为A，则d A＝(4A／π)1/2。

根据黑乌德测定分析表明，同一颗粒的d F＞d A＞d M。

（2）用筛分法．．．测定时可得到筛分直径，为颗粒能够通过的最小方孔的宽度。

（3）用光散射法．．．．测定时可得到等体积直径d V，为与颗粒体积相等的球的直径。

若颗粒体积为V,则d V＝(6V ／π)1/3。

（4）用沉降法．．．测定时，一殷采用如下两种定义：①斯托克斯(stokes)直径d S，为在同一流体中与颗粒的密度相同和沉降速度相等的球的直径。

②空气动力学当量直径da，为在空气中与颗粒的沉降速度相等的单位密度（ρp=1g/cm3）的球的直径。

斯托克斯直径和空气动力学当量直径是除尘技术中应用最多的两种直径，原因在于它们与颗粒在流体中的动力学行为密切相关。

电除尘器使用条件
电除尘器是一种用电力驱动的设备，用于清除空气中的尘埃和杂质。

它的使用条件主要包括以下几点：
1. 室内空间要足够：电除尘器通常较大且体积较大，需要足够的空间来放置。

因此，在选择电除尘器之前，需要确保室内有足够的空间来容纳设备，并保证设备周围没有其他物体阻挡。

2. 电源稳定：电除尘器需要接入稳定的电源才能正常运行。

因此，在安装设备时，需要确保有稳定可靠的电源供应，并保证设备和电源之间的连接牢固可靠。

3. 安全使用：使用电除尘器时需要注意安全问题。

首先，设备应远离易燃物品，以免发生火灾。

其次，使用时应遵循操作手册中的指示，确保正确使用设备，并避免发生意外。

4. 定期维护：电除尘器需要定期维护才能保持良好的工作状态。

包括清洁过滤器、检查电源线路、清理设备表面等。

定期维护可以延长设备的使用寿命，并确保设备的高效工作。

5. 合理使用：电除尘器适用于清除空气中的尘埃和杂质，但并不适用于清除其他类型的污染物。

因此，在使用电除尘器时，需要了解其适用范围，避免将其用于不适当的环境中。

电除尘器的使用条件包括室内空间足够、电源稳定、安全使用、定
期维护和合理使用。

只有在满足这些条件的情况下，电除尘器才能发挥其应有的功能，为我们创造一个清洁、健康的室内环境。

电除尘器课程设计报告大气污染控制工程电除尘器设计课程设计报告学生姓名：班级：学号：时间：20__年5月13日-19日指导教师：__大学环境科学与工程学院课程设计任务书一、待除尘电厂基本情况某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。

根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1.0hPa 累年最高气压：1038.9hPa 累年最低气压：986.6hPa 累年平均气温：17.6℃ 极端最高气温：40.9℃ 极端最低气温：-9.9℃ 厂址处全年北(N)风出现频率为20.0%，西北 (NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。

电厂烟气情况：烟气量 Q =500,000 m3/h（工况) 废气温度 tj =350-400℃ tc=330-370℃ 含尘浓度 C =5-10g/m3 (工况) 煤挥发分A=26．6％(烘煤时) 电厂所用煤的组成成分成分 SO2 SO3 O2N2 H2O 组成 10-12 0.1-0.3 2.7-3 77.6-80 8-9 粉尘粒径分布粒径 20-25 15-10 10-8 8-6 6-4 4-2 2-1 ＜1 总计平均值17.5 12.5 9 7 5 3 1.5 ＜0.5 含量 2.2 4.6 2.6 14.1 27.9 41.3 6.0 1.1 100% 粉尘比电阻温度℃ 21 120 230 300 比电阻Ω·cm 3×107 9×107 1×107 3.8×107 二、除尘器设计要求烟气量 Q =500,000 m3/h（工况) 出口粉尘浓度：100mg/m3(标准工况) 三、设计参数 1、电场风速选择 2、确定所需的收尘极面积、间距 3、确定电场数 4、电晕线选型（给出图纸） 5、收尘极板选型（给出图纸）四、电除尘器设计课程设计报告要求 1、课程设计文本结构 1）课程设计任务书 2）课程设计目录 3）课程设计正文 4）致谢 5）附录 6）参考文献 2、课程设计内容要求根据三中所确定内容，给出设计参数，要求：1）给出设计依据 2）给出设计过程 3）给出参考文献出处五、基本参考文献 [1] 化工设备设计全书《除尘设备设计》科学技术出版社,1989 [2] （日）通产省公安害保安局《除尘技术》建筑工业出版社, 1977 [3] 鞍山矿山设计研究院《除尘设计参考资料》辽宁人民出版社, 1978 [4] 黎在时.《电除尘器的选型安装与运行管理》中国电力版社，20__5[5] 黎在时《静电除尘器》.冶金工业出版社1993年12月第一版[6] 原永涛《火力发电厂电除尘技术》化学工业出版社20__4年10月第1版目录第一章引言 1 第二章电除尘器简介 2 一、电除尘器特点 2 二、电除尘器的分类 3 三、电除尘器的工作原理 3 第三章电除尘器选型及工艺参数设计 4 一、主要参数计算 4 （1）电场风速 4 （2）收尘极板的板间距 4 （3）电晕线的线间距(2c) 4 （4）粉尘的驱进速度 5 二、电除尘器主要部件的结构形式 6 （1）集尘板 6 （2）电晕线 6 （3）集尘极及电晕线的振打 6 （4）进气烟箱与出气烟箱 6 （5）气流分布板和槽型板 6 （6）壳体 7 （7）灰斗 7 （8）梁柱的布置形式7 （9）集尘极与电晕极的配置 7 （10）计算所需的收尘极面积8 （11）确定电场数 8 （12）烟气量 8 三、电除尘器各部分尺寸的计算 9 （1）初定电场断面 F＇ 9 （2）电场高度 h 9 （3）电除尘器的通道数 N 9 （4）电场有效宽度 B有效 9 （5）实际电场断面F 9 （6）电除尘器的内壁宽度 B 10 （7）柱间距Lk 10 （8）内高 H1 10 （9）单电场的长度L 10 （10）电除尘器壳体内壁长LH 10 （11）烟气流方向的柱距 11 （12）进气箱进气口面积 F0 11 （13）进气箱长度 Lz 11 （14）气流分布板层数 n 11 （15）气体分布板开孔率t 12 （16）相邻两层多孔板的距离L2 12 （17）进气管出口到达一层多孔板的距离 Hp 12 （18）保温箱 12 （19）初定除尘效率η 13 （20）灰斗排灰量G0 13 （21）比集尘面积f 13 （22）单区供电面积 Ai 13 （23）供电分区数 N1 14 （24）整流器额定电流I 14 致谢15 附录 16 一、RS电晕线图纸 16 二、收尘极板图纸 17 参考文献 18 第一章引言中国是典型的煤烟型污染国家，烟尘污染问题过去曾经是、现在也还是、未来一段时间内恐怕仍然是制约中国可持续发展战略实施的重大环境问题之一。

第五章颗粒污染物控制技术基础第一节颗粒的粒径及粒径分布一、颗粒的粒径大气污染中涉及到的颗粒物，一般指粒径介于0.01～100μm的粒子。

颗粒的大小不同，其物理、化学特性不同，对人和环境的危害亦不同，而且对除尘装置的影响甚大，因此颗粒的大小是颗粒物的基本特性之一。

实际颗粒的形状多是不规则的，所以需要按一定的方法确定一个表示颗粒大小的代表性尺寸，作为颗粒的直径，简称为粒径。

下面介绍几种常用的粒径定义方法。

1.显微镜法定向直径dF（Feret 直径）：各颗粒在投影图中同一方向上的最大投影长度定向面积等分直径dM（Martin直径）：各颗粒在投影图中同一方向将颗粒投影面积二等分的线段长度投影面积直径dA（Heywood直径）：与颗粒投影面积相等的圆的直径（ Heywood测定分析表明，同一颗粒的dF>dA>dM）显微镜法观测粒径直径的三种方法a-定向直径 b-定向面积等分直径 c-投影面积直径2.筛分法筛分直径：颗粒能够通过的最小方筛孔的宽度（筛孔的大小用目表示－每英寸长度上筛孔的个数）3.光散射法等体积直径dV：与颗粒体积相等的球体的直径4.沉降法斯托克斯（Stokes）直径ds：同一流体中与颗粒密度相同、沉降速度相等的球体直径空气动力学当量直径da：在空气中与颗粒沉降速度相等的单位密度（1g/cm3）的球体的直径斯托克斯直径和空气动力学当量直径与颗粒的空气动力学行为密切相关，是除尘技术中应用最多的两种直径粒径的测定结果与颗粒的形状有关，通常用圆球度表示颗粒形状与球形不一致的程度圆球度：与颗粒体积相等的球体的表面积和颗粒的表面积之比Φs（Φs<1）正立方体Φs＝0.806，圆柱体Φs＝2.62(l/d)2/3/(1+2l/d)某些颗粒的圆球度二、粒径分布粒径分布是指某一粒子群中不同粒径的粒子所占的比例，也称粒子的分散度。

有个数分布、表面积分布、质量分布等，除尘技术中多采用质量分布。

粒径分布的表示方法有列表法、图示法和函数法。

静电除尘器运行规程第一章主题内容与适用范围本规程规定了电除尘运行的基本要求、运行方式、运行维护、异常运行和事故处理.本规程用于1#~3#炉运行管理工作.下列人员应熟悉和执行本规程:公司生产技术领导、生技部、安质部、运行分场、检修分场、值长,电除尘运行人员.第二章引用标准下列标准包含的条文,通过本规程中引用而构成为本规程的条文,在规程出版前,所示版本均为有效.所有标准都会被修订,使用本规程的和方应探讨使用下列标准最新版本的可能性<<电力工业安全规程>>,<<电除尘器使用说明书>>,<<电除尘设计技术规范>>.第三章设备规范3.1电除尘器本体本厂三台静电除尘器为浙江三净环保工程有限公司生产的静电除尘器,与锅炉烟道出口相联,电除尘出口接锅炉引风机.表3.1.1电除尘器型号BS60B-4制造厂家浙江三净环保工程有限公司炉号1# 2# 3#投产日期200X年X月200X年X月200X年X月表3.1.2电除尘器主要参数有效电场截面积57.8m2%设计效率99.4保证效率99.2%处理烟气量171542m3/h设计温度145℃箱体设计压力-6000Pa本体漏风率<%3本体阻力<200Pa同极间距400mm烟气流速/(烟气最大流速) 0.82m/s驱进速度7.14cm/s处理烟气时间(处理烟气最小时间) 14.56s最大电功率183.36kw电场数4长高比1.41壳体材料及规格Q235-A进出口烟箱尺寸23.48m灰斗数量及材料4/Q235-A灰斗有效容积63m3灰斗出口尺寸300*300mm灰斗加热器形式蒸汽加热器每个灰斗加热负荷4.5kw料位探测器形式美国DE公司射频导纳料位计每个灰斗料位探测器个数2集尘极形式及材料480C/SPCC集尘极有效面积3468m2集尘极振打形式侧部机械振打集尘极使用寿命30年放电极形式及材料新型芒刺线/SPCC放电极总长度3468m放电极振打形式顶部传动侧部机械振打放电极使用寿命30年噪声<85dB总保温面积约1100m2外形尺寸(长×宽×高) 21.8*7.2*253.2阳极系统阳极系统包括阳极悬吊装置、阳极板和撞击杆等零部件组成.阳极板为收尘极,厚度为1.5mm.3.3阴极系统阴极系统阴极吊挂、上横梁、竖梁、上中下部框架、阴极线等零部件组成,阴极线为放电极,采用芒刺线;阴极吊挂是把整个阴极系统吊挂在顶部大梁上并引入高压负极;由竖梁、上横梁、角钢等组成的平面结构的功用是固定上中下部框架和阴极振打轴系;上中下部框架是阴极线的支持体.3.4阳极振打阳极振打采用侧部振打,由阳打传动装置、振打轴系、和尘中轴承等零部件组成.3.5阴极振打阴极振打由阴打传动装置、竖轴、大小针轮、振打轴系、和尘中轴承等零部件组成.3.6低压控制系统3.6.1阴阳极振打程序控制3.6.2高压绝缘件的加热和加热温度控制3.6.3料位检测及报警控制3.6.4门孔柜安全联锁控制3.6.5进出口烟气温度检测及显示3.6.6综合信号显示和报警显示3.7高压输入装置电除尘器进线电压380V,每个电场配一个高压进线柜、硅整流变压器,输出电压72KV.第四章电除尘器启动与停止4.1总则4.1.1各人孔门关闭严密不漏.4.1.2工作票终结,无人在内部检修作业.4.1.3热工测量、控制、保护系统调试合格.4.1.4大修或者小修后的各项试验均已完成.4.2启动前的检查4.2.1 所有工作标应全部办理终结手续,所做安全措施全部拆除,常设遮栏,标示牌等均恢复正常.4.2.2所有设备部件齐全,并清楚正确,各结合面严密不漏、完整,照明充足.4.2.3 各振打装置的电动机、减速箱、联轴器、保险片、防护罩应完好,转动部无碰磨,卡涩现象,润滑油油位正常,油质合格.4.2. 4卸灰装置转动灵活,所有开关复位.4.2.5所投入的电场除灰系统合格.4.2.6高压硅整流变压器间隔内整洁无杂物.无漏油,油质合格,油位正常等.并保证所有高压开关位置正确,接触良好.4.2.7所有仪表、电源开关保护装置、调节装置,温度巡测装置,报警信号、指示灯等完好齐全正常.4.3电除尘器启动前的准备工作4.3.1锅炉点火前8小时,投入高压绝缘子室,顶部大梁及阴极振打电瓷转轴等加热装置的温度巡测装置,观测热情况应正常,控制加热温度在100-120度之间.4.3.2锅炉点火前12小时,投入灰斗加热装置.4.3.3锅炉点火前2小时启动电极的振打装置,确认转动方向正确,工作情况良好.采用连续振打,等电场投入正常后改为定期振打.4.3.4随着锅炉点火启动,随时注意在低烟温情况下的灰斗上灰及粒位指示,确保灰斗不堵.4.4电除尘器电场的启动4.4.1条件要求:在锅炉点后期燃烧稳定,锅炉负荷达到额定的70%左右或者排烟温度达到110度.4.4.2电除尘器高压柜合闸投入,依次投入四个电场.4.4.3电除尘投运初期,二次电流电压控制在100mA以内,锅炉达到稳定负荷,可根据炉的负荷调整二次电流电压.4.4.4在锅炉燃烧过程时不允许投入电场,只有在接到锅炉燃油停止后才可投入电除尘器. 4.4.5电场正常投运后,振打、绝缘子室加热装置等均切换为自动控制.4.5电除尘器正常停运条件.4.5.1随着锅炉机组负荷降低到达50%以下时停止电除尘器运行.4.5.2当电除尘器入口烟温降低到100度以下时应停止电除尘运行.4.5.3锅炉机组故障灭火停炉,应立即停止电除尘器运行.4.5.4除灰系统出现故障,短时间内不能恢复时,停止该电场运行.4.6电除尘器的故障停运条件4.6.1一次电流超过额定值;4.6.2高压输出回路开路;4.6.3高压绝缘部件闪络;4.6.4阻尼电阻严重闪络或起火;整流变超温或喷油、漏油、声音异常;4.6.5供电装置发生来生的偏励磁;4.6.6电场持续拉弧,经调节无效;4.6.7电流极限失控;4.6.8供电装置自动跳闸,原因不明,允许投二次,若再跳,需查明原因,处理后再投;4.6.9可控硅散热片温度超过60度;4.6.10电场短路;4.6.11其它危及设备或人身安全的故障.4.7电除尘器停运4.7.1接停炉命令后,应保持灰斗最低料位运行,抓紧在停炉前排空.4.7.2高压硅整流变压器控制柜,必须先手动或自动降压到零后,再操作停止按纽,拉开主回路及控制回路电源开关.4.7.3高压硅整流变压器停止运行后,阴极和阳极的振打装置,改为连续振打2小时再停止,如果短时间停炉,仍可按原运行方式振打.直至把极线极板上的积灰振打下来后停止.4.7.4如果短时间停炉,绝缘子室,电瓷转轴室及灰斗的加热装置系统继续运行.4.7.5停炉检修和电除尘器长期停运,高压隔离刀闸就打到接地位置.4.7.6锅炉机组故障灭火保护,应立即停止电除尘器高压硅整流变压器运行,严防锅炉飞灰中的可燃物进入电除尘器.4.7.7电除尘器停止运行后,应对设备按巡回检查的内容进行全面检查,进行现场清扫并做好值班记录.4.8高控柜投运注意事项4.8.1在投运前必须检查三点高压隔离开关是否到位.因此三点式高压隔离开关不能带负荷操作.4.8.2在投运时,对高控柜散热风扇需定时检查.4.8.3因高控柜为精密电子设备,需保证环境清洁.4.8.4在运行时,每小时需对整流变的温度进行监视.4.8.5在运行时严禁进入电场,绝缘子室及整流变室.第五章电除尘器运行监视和调整5.1电除尘器运行中应做好哪些监视和检查工作5.1.1运行中应监视各高压硅整流变压器控制柜等表计,指示灯,信号报警装置等无异常,温度巡测装置、振打装置,料位指示、卸灰装置等显示正常.5.1.2运行中每小时对一二次电压、电流,排烟温度等进行抄表一次,每小时记录一次油温. 5.1.3每班班中和交接班对设备进行定期巡回检查,做好记录.5.1.4高压硅整流变压器不允许开路运行.在换电场操作过程中,发现一二次电压电流表指示不正常时,应立即停止整流变压器运行.5.1.5保持电除尘器本体周围和现场整洁.5.1.6运行中电除尘器发生故障时,按运行规程规定进行处理.发生缺陷,要及时填写缺陷记录,通知检修人员及时消除.对重大缺陷,立即报告班长和分场有关人员,并做好记录.5.2电除尘器运行调整的内容高低压控制柜的工作方式;火花频率;供电参数;除灰设备的出力;振打方式;电场强度等.5.3在锅炉负荷高,煤质较差粉尘量大的情况下调整电除尘器目前电除尘器采用的高压供电装置的控制性能均能自动跟踪运行工况,此时可适当提高火花闪络频率.保持高的供电参数,加强振打,同时要保证除灰系统的正常出力.5.4在锅炉低负荷,煤质较好粉尘量较少情况下调整电除尘器在这种情况下,可降低火花闪络频率甚至小火花或无火花的控制方式运行,在保证电除尘器出口排放浓度情况下,对电除尘一三电场正常投入,同时还可适当降低供电参数.5.5长时间检修一电场除灰设备时的停运调整如果对一电场除灰系统设备检修时间超过十小时,应在检修工作正式开始之前两小时停止该电场仓泵的除灰工作,检修时停运一电场,开二三电场,检修结束后可重投一电场电除尘器.5.6振打时间调整运行人员应根据锅炉负荷,灰量变化等确定各电场振打电机的运行方式和运行时间.灰量较大,烟囱冒烟严重需增加电场振打时间,必要时一电场可采用连续振打,二三电场可根据实情情况适当增加振打时间.在点炉前和停炉后两小时内,电除尘器各振打全部调整为连续振打.5.7电除尘器巡回检查5.7.1低压配电室设备应无过热、变色、焦味等现象.5.7.2高压硅整流变压器应无渗漏,油质油位油温正常,硅胶不变色.5.7.3限流电阻、阻尼电阻应完好无损,无过热和放电现象.5.7.4高压隔离刀闸,直流高压引线,支持绝缘瓷套,联络母线及除尘器顶部应均无明显放电现象.5.7.5高压隔离刀闸接触良好.5.7.6高压整流变压器控制柜内温度不超过30度,否则应启动可控硅通风机降温,风机工作正常.5.7.7电除尘器本体道,各人孔门、防爆门、除灰系统无严重漏风漏灰处,保温层无脱落.5.7.8灰斗及其加热系统与料位计,仓泵料位计等工作正常,无异常现象.5.7.9振打装置,除灰装置等各种转动设备运转正常,无异音,振动合格,轴承温度正常,减速机无渗漏油,油位正常,细听电场内振打声音正常.5.7.10高压绝缘子室电加热器及温度正常.5.7.11运行中严禁打开高压间隔室门或打开顶部高压绝缘子室门盖进行检查.第六章定期工作和试验6.1升压试验对于停运超过一个月的电除尘器,应每月对其进行一次各电场的冷态电压升压试验,检验设备的可靠性.6. 2清灰电除尘器每停机一次,都应进行一次检查,清理电场,擦洗绝缘瓷件.6. 3测量电阻每次停炉清理后,运行人员通知电修人员,检查测量电除尘器的绝缘电阻.第七章故障处理7.1设备故障处理原则消除事故根源,限制事故发展,并解除故障对人身和设备的威胁,在保证人身和设备不受损害的前提下,尽可能保持设备继续运行.7.2综合性故障的分析与处理序号故障情况故障原因排除措施1 二次电流大,二次电压升不高,甚至接近于零,高压开关合上后,重复跳闸1．放电极高压部分可能被导电性异物接地.2．折断的阴极线与阳极板搭通造成短路3．高压回路已短路4．某处绝缘子严重积灰而击穿排除异物更换已断阴极线检修高压回路清除积灰结露,更换已击穿绝缘子2 电压升不高,电流很小,或电压升高就产生严重闪络而跳闸1．绝缘子污染严重或由于绝缘子加热元件失灵和保温不良而使绝缘子表面结露,绝缘性能下降,引起爬电.或电场内烟气温度低于露点温度,导致绝缘子结露爬电.2．阴阳极上严重积灰,使两极间距变小3．壳体焊接不良,人孔门密封差,导致冷空气冲击阴阳极元件致使结露变形,异极距变小. 4．不均匀气流冲击加上振打的冲击引起极板极线晃动,产生低电压下严重闪络.5．灰斗灰满,接近或碰到阴极部分,造成两极间绝缘性能下降.6．高压整流装置输出电压较低7．在回路中其它部分电压降低较大(如接地不良) 更换修复加热元件或保温设施,擦干净绝缘子表面;烟温低于实际露点温度,设备不能投入运行.补焊外壳漏洞,紧闭人孔门.调整气流分布均匀性疏通除灰系统,清理积灰,检查灰斗加热元件,不使灰斗堵灰.检修高压整流装置检修系统回路3 二次电流不规则变动电极积灰,某个部位极距变小而产生火花放电. 清除积灰4 二次电流周期性变化电晕线折断后,残余部分晃动. 换去断线5 有二次电压而无二次电流或者电流反常的小1．粉尘浓度过大出现电晕封闭.2．阴阳极积灰严重3．接地电阻过高,高压回路不良4．高压回路电流表测量回路断路.5．高压输出与电场接触不良6．毫安表指针卡住改进工艺,降低烟气粉尘量加强振打清除积灰使接地电阻到达要求修复断路检修接触部位使其接触良好通知检修修复电流表6 火花过多人孔门漏风,湿空气进入,锅炉泄漏水份,绝缘子脏. 针对各情况以解决7 除尘效率不高1．异极间距超差过大2．气流分布不均匀,分布板堵灰.3．漏风率大而使工况改变,使烟气流速增加,温度下降,从而使尘粒荷电性能变弱4．尘粒比电阻过高,甚至产生反电晕,使驱动性能下降,且沉积在电场上的灰尘泄放电荷很慢,粘附力很大使振打难以脱落.5．高压电源不稳定,质量差,电压自调系统灵敏度下降或失灵,使实际操作电压低.6．设备有机械方面的故障,如振打功能不好等.7．灰斗阻流板脱落,气流旁路. 调整异极距清除堵灰或更换分布板补焊堵塞漏风处烟气调质,调整工作点检修或更换检修振打是否正常检查阻流板并作处理8 振灰装置卡死或保险跳闸1．有掉锤故障2．机内有杂物,焦块掉入除灰装置先检查除灰阀门,待停机后检修.。

电除尘器知识培训教材目录第一章电除尘器的大体知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章高压硅整流变压器的结构特点和保护第七章电除尘器调试保护第八章电除尘器常见故障原因分析及其处置第一章电除尘器的大体知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一。

电除尘器具有以下明显的长处：1．除尘效率高：设计合理的电除尘器除尘效率可达到99%以上。

2．阻力损失小：一般电除尘器的阻力小于294Pa，有的阻力要求更高。

3．能处置高温烟气：一般电除尘器用于处置250℃以下的烟气，经特殊设计，可处理350℃乃至500℃以上的烟气。

4．能处置大的烟气量。

5．能捕集侵蚀性强的物质：采用特殊结构的电除尘器可捕集侵蚀性强的物质。

6．运行费用低：由于运动部件少，电耗低，正常情况保护工作量小，相应的日常运行费用低。

7．对不同粒径的粉尘进行分类捕集。

但电除尘器也存在以下缺点：1．一次投资大：2．应用范围受粉尘比电阻的限制：4×10电除尘器最适合的比电阻范围为10 ＜ρ＜5×10 （Ω．Cm）。

3．不能捕集有害气体。

4．对制造、安装和操作水平要求较高。

5．钢材消耗大。

一、电除尘器的分类电除尘器的分类方式很多，主要有以下几种：1．按清灰方式分为干式、半湿式、湿式电除尘器及雾状粒子捕集器。

干式电除尘器易产生粉尘二次飞扬。

湿式电除尘器需进行二次处置。

2．按烟气在电除尘器内的运动方向分为立式和卧式电除尘器。

烟气在电除尘器内自下而上作垂直运动的称为立式电除尘器。

烟气在电除尘器内沿水平方向运动的称为卧式电除尘器。

3．按电除尘器的形式分为管式和板式电除尘器。

管式电除尘器主要用于处置烟气量小的场合。

板式电除尘器应用普遍。

4．按收尘板和电晕极的配置分为单区和双区电除尘器。

收尘极与电晕极布置在同一区域内的为单区电除尘器，其应用最为普遍。

收尘极与电晕极布置在两个不同区域内的为双区电除尘器。

工业通风（第四版）作者：孙一坚，沈恒根主编内容简介：本书系统地讲述了工业通风的原理、设计和计算方法，其中对各种局部排风罩的工作原理、常用除尘器的除尘机理及有害气体吸收和吸附的机理做了较为详细的介绍。

增加了蒸发冷却通风、通风除尘系统的运行调节等内容。

本版在《工业通风》(第三版)的基础上修订而成，根据近年来工业通风技术的发展、与本专业有关的国家标准规范的修订变化以及注册公用设备工程师(暖通空调专业)考试与通风相关的内容要求，对本书相关内容进行了修改。

新增了全面通风方式的分类、蒸发冷却通风、滤筒式除尘器、电袋组合式除尘器、通风(除尘)系统的运行调节等内容。

目录：第1章工业污染物及其防治的综合措施1.1 颗粒物、污染气体的来源及危害1.2 工业污染物在车间内的传播机理1.3 气象条件对人体生理的影响1.4 污染物浓度、卫生标准和排放标准1.5 防治工业污染物的综合措施习题第2章控制工业污染物的通风方法2.1 局部通风2.2 全面通风2.3 蒸发冷却降温通风2.4 事故通风习题第3章局部排风罩3.1 密闭罩3.2 柜式排风罩3.3 外部吸气罩3.4 热源上部接受式排风罩3.5 槽边排风罩3.6 大门空气幕3.7 吹吸式排风罩习题第4章通风排气中颗粒物的净化4.1 颗粒物的特性4.2 除尘器效率和除尘机理4.3 重力沉降室和惯性除生器4.4 旋风除尘器4.5 袋式除尘器4.6 湿式除尘器4.7 电除尘器4.8 进气净化用空气过滤器4.9 除尘器的选择习题第5章通风排气中有害气体的净化5.1 概述5.2 吸收过程的理论基础5.3 吸收过程的机理5.4 吸收设备5.5 吸收过程的物料平衡及操作线方程式5.6 吸收设备的计算5.7 吸收装置设计5.8 吸附法5.9 有害气体的高空排放习题第6章通风管道的设计计算6.1 风管内空气流动的阻力6.2 风管内的压力分布6.3 通风管道的水力计算6.4 均匀送风管道设计计算6.5 通风管道设计中的有关问题6.6 通风(除尘)系统的运行调节6.7 气力输送系统的管道计算习题第7章自然通风与局部送风7.1 自然通风的作用原理7.2 自然通风的计算7.3 避风天窗及风帽7.4 自然通风与工艺、建筑设计的配合7.5 局部送风习题第8章通风系统的测试8.1 通风系统压力、风速、风量的测定8.2 局部排风罩风量的测定8.3 颗粒物性质的测定8.4 车间工作区空气含尘浓度的测定8.5 管道内空气含尘浓度的测定8.6 高温烟气含尘浓度的测定8.7 除尘器性能的测定习题附录1 单位名称、符号、工程单位和国际单位的换算附录2 环境空气中各项污染物的浓度限值(摘自GB 3095-1996) 附录 3 工作场所空气中有毒物质、粉尘容许浓度(摘自GB Z2-2002)附录4 现有污染源大气污染物排放限值(摘自GB 16297-1996) 附录 5 锅炉烟尘最高允许排放浓度和烟气黑度限值(摘自GB 13271-2001)附录 6 锅炉二氧化硫和氮氧化物最高允许排放浓度(摘自GB 13271-2001)附录7 燃煤锅炉烟尘初始排放浓度和烟气黑度限值(摘自GB 13271-2001)附录8 镀槽边缘控制点的吸人速度νx(m/s)附录9 通风管道单位长度摩擦阻力线算图附录10 局部阻力系数附录11 通风管工业通风(第四版)复习题一、概念解释气溶胶烟尘化一次气流二次气流颗粒浓度局部排风全面通风无组织通风外部排风罩控制风速吹吸式通风高悬罩低悬罩烟气调质除尘器的全效率、分级效率、穿透率沉降速度旋风除尘器的返混悬浮速度切割粒径尘粒的驱进速度电晕反电晕电晕闭塞吸附剂的静活性和动活性流速当量直径流量当量直径爆炸浓度极限空气动力阴影区余压密闭防烟防火分区防烟分区防烟垂壁二、简答题1.影响人体热舒适性的基本参数有哪些？2.人体控制体温的机理（途径）有哪两个？3.工业有害物危害人体的途径有哪三方面？4.工业有害物对人体的危害程度取决于哪些因素？5.防治工业有害物的综合措施有哪些？6.进行车间通风系统设计时，可采取哪些节能措施？7.局部排风系统的可分为哪几部分？8.如何计算消除余热、余湿、及多种有害气体所需的全面通风量？9.通风房间的气流组织应遵循哪些原则？10.事故通风的排风量怎样确定？11.简述自然通风产生的必要条件和中和面的特征？12.上吸式吸气罩的排风量有哪两种计算方法？13.根据安装高度的不同，接受罩可分为哪两种？它们是如何划分的？14.与除尘技术相关的粉尘特性有哪些？15.目前除尘器的除尘机理有哪些？16.为什么同一粒径的尘粒，在不同除尘器中的分级效率有可能不同？17.旋风除尘器的内外涡旋的运动特点有何不同？18.袋式除尘器的阻力由哪几部分组成？过滤风速怎样影响袋式除尘器的阻力？19.为什么袋式除尘器安装新滤袋后的除尘效率反而不高？20.袋式除尘器的除尘方法有哪些？21.湿式除尘器的机理有哪几方面？22.电除尘器的优点有哪些？23.克服高比电阻的方法有哪些？24.选择除尘器时应考虑哪些因素？25.按照与工艺设备的配置关系，密闭罩可分为哪些形式？26.设计外部吸气罩时应当注意哪些问题？27.目前常用净化气态污染物的方法有哪几种？28.什么是吸附剂的静活性和动活性？29.流体在管道内的流动按流态怎样区分？通风和空调管道系统中空气的流动属于哪一种流态？30.风管内空气流动的阻力有几种？阻力是怎样形成的？31.防排烟设施有什么的作用？机械排烟系统由哪些设施组成？32.设置机械防烟加压送风系统的目的何在？其送风量应包括哪三部分？33.排烟防火阀和防烟防火阀的性能特点及应用有何不同？34. 发生火灾时，为什么建筑的顶层比火灾层的上层更危险？35. 喷雾风扇的降温机理和应用条件分别是什么？36. 系统式局部送风应符合哪些要求？37. 隧道内自然风形成的原因有哪些？38. 隧道内常见的通风方式有哪些？什么是横向—半横向通风？三、 计算题1. 在Pa p 510=、C t ︒=30的环境下，SO 2的体积浓度为ppm C 5.0=，请问此环境下SO 2的质量浓度是多少？2. 某厨房内产生的余热和余湿分别为kW Q 6=、s g W /80=。

福建龙净BE电除尘器使用维护培训（教材）2011-12-17目录第一章电除尘器的基本知识第二章电除尘器的除尘原理第三章BE型电除尘器的本体结构第四章电除尘高压控制系统第五章电除尘低压控制系统第六章IPC智能控制系统第七章高压硅整流变压器的结构特点和维护第八章电除尘器调试维护第九章电除尘器常见故障原因分析及其处理第一章电除尘器的基本知识电除尘器是利用电力进行除尘的装置，是净化含尘气体最有效的环保设备之一，广泛应用于电力、冶金、建材、化工等行业。

尘器的除尘原理电除尘器的基本原理是利用电力捕集烟气中的粉尘，主要包括以下四个复杂又相互有关的物理过程：1气体的电离。

2粉尘的荷电。

3荷电粉尘向电极移动。

4荷电粉尘的捕集。

基本原理：电除尘器是在两个曲率半径相差较大的金属阳极和阴极上，通过高压直流电，维持一个足以使气体电离的静电场，气体电离后所产生的电子：阴离子和阳离子，吸附在通过电场的粉尘上，使粉尘获得电荷。

荷电极性不同的粉尘在电场力的作用下，分别向不同极性的电极运动，沉积在电极上，而达到粉尘和气体分离的目的。

在电晕区和靠近电晕区很近的一部分荷电粉尘与电晕极的极性相反，沉积在电晕极上。

因电晕区的范围小，所沉积的粉尘也少。

电晕区外的粉尘，绝大部分带有与电晕极极性相同的电荷，沉积在收尘极板上。

粉尘的捕集与许多因素有关，如粉尘的比电阻、介电常数和密度，气体的流速、温度和湿度，电场的伏安特性，以及收尘极的表面状态等。

第三章BE型电除尘器的本体结构BE型电除尘器是在引进美国通用公司（GE）电除尘器技术的基础上，经过消化、吸收，在国产化过程中不断完善起来的一种新型电除尘器。

在介绍BE型电除尘器本体结构之前，有必要先了解BE型电除尘器的技术特点。

一、BE型电除尘器的技术特点BE型电除尘器有两大技术特点：顶部电磁锤振打清灰和小分区供电。

顶部电磁锤振打清灰电除尘器按振打清灰方式分为侧部振打和顶部振打二大流派。

侧部振打以欧洲为代表，顶部振打以美国为代表。
