铁道信号基础知识解析

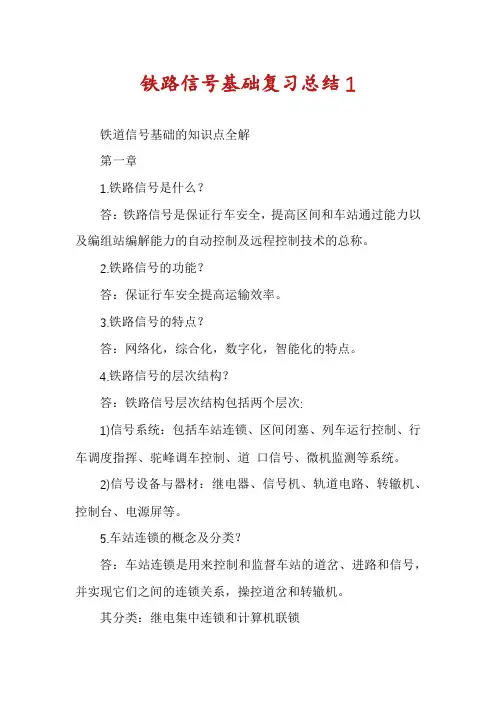

铁路信号基础复习总结1铁道信号基础的知识点全解第一章1.铁路信号是什么？答：铁路信号是保证行车安全，提高区间和车站通过能力以及编组站编解能力的自动控制及远程控制技术的总称。

2.铁路信号的功能？答：保证行车安全提高运输效率。

3.铁路信号的特点？答：网络化，综合化，数字化，智能化的特点。

4.铁路信号的层次结构？答：铁路信号层次结构包括两个层次:1)信号系统：包括车站连锁、区间闭塞、列车运行控制、行车调度指挥、驼峰调车控制、道口信号、微机监测等系统。

2)信号设备与器材：继电器、信号机、轨道电路、转辙机、控制台、电源屏等。

5.车站连锁的概念及分类？答：车站连锁是用来控制和监督车站的道岔、进路和信号，并实现它们之间的连锁关系，操控道岔和转辙机。

其分类：继电集中连锁和计算机联锁6.继电集中连锁的概念？答：用继电的方式控制和监督车站的道岔、进路和信号，并实现它们之间的联锁关系，操控道岔和转辙机（通过继电电路实现）。

车站值班员通过控制台办理进路、转换道岔、锁闭进路，开放信号。

7.计算机联锁的概念？答：利用计算机、电子元件，继电器组成具有故障-安全性能的实时控制系统（主要通过计算机程序实现）。

8.什么是区间闭塞？区间闭塞：为了保证行车安全，按照一定方法组织列车在区间中运行。

9.闭塞方式都有哪些？其概念及特点是什么？闭塞方式：半自动闭塞、自动站间闭塞、自动闭塞。

半自动闭塞：以出战信号机的允许信号显示作为发车凭证，发车站的出战信号机（或线路上的通过的信号机）必须经两站同意，并办理闭塞手续，列车进入区间自动关闭。

特点：以继电电路完成区间的逻辑关系，要求人工办理闭塞和到达复。

自动站间闭塞：在半自动闭塞的基础上，增加区间空闲检查设备，自动检查区间占用或空闲，实现列车到达后自动复原。

特点：不必人工办理闭塞和到达复；区间不同不划分闭塞分区，铁道信号基础的知识点全解不设通过信号机。

自动闭塞：将一个区间划分为若干个闭塞分区，每个闭塞分区的起点装设通过信号机，列车运行时借助轨道电路，自动控制信号机显示。

铁路通讯信号知识点总结铁路通讯信号是铁路运输系统中至关重要的一部分，它是保障列车行驶安全的重要措施。

铁路通讯信号系统是由一系列信号设备组成，包括信号灯、信号机、信号盘、信号设备及联锁装置等，用于向列车驾驶员传递行车指示和信息，确保列车行车安全和正常运行。

本文将对铁路通讯信号的基本原理、类型、作用、标志、装置、联锁系统、通讯系统等知识点进行总结。

一、信号灯信号灯是铁路通讯信号系统中常用的一种信号设备，它用来向列车驾驶员传递行车指示和信息。

信号灯通常采用多色灯光，不同颜色对应不同的行车指示。

根据信号灯的颜色和组合方式，可以分为单灯及组合灯信号等。

常见的信号灯颜色包括绿色、黄色、红色等，它们分别表示列车可以行驶、减速、停车等不同的命令。

二、信号机信号机是铁路通讯信号系统中常见的另一种信号设备，它用来指示列车通行的指示牌。

信号机一般安装在信号机柱上，通过机械装置控制信号板的开合和显示，从而向列车驾驶员传递行车指示和信息。

信号机通常分为主灯、副灯及辅助灯等不同部分，用来传递不同的行车指示和信息。

三、信号盘信号盘是铁路通讯信号系统中另一种重要的信号设备，它通常用来指示列车通行的指示盘。

信号盘通过手动或自动操作，控制信号盘的开合和显示，从而向列车驾驶员传递行车指示和信息。

信号盘通常包括不同颜色的指示片，用来表示列车可以行驶、减速、停车等不同的命令。

四、信号设备除了信号灯、信号机和信号盘等常见的信号设备外，铁路通讯信号系统还包括其它一些重要的信号设备，如轨道电路、轨道电缆、信号机械间的传动装置等。

轨道电路是一种用来检测轨道上列车位置和速度的设备，它通过铺设在轨道旁的电缆和传感器，可以实时监测列车的运行情况，从而向信号系统传递列车的实时信息。

而轨道电缆则是用来传递信号电流的导线，它连接在信号设备之间，用来实现信号设备之间的通讯和联锁。

五、联锁系统联锁系统是铁路通讯信号系统中至关重要的一部分，它是保障列车行驶安全的重要措施。

信号基础知识与故障分析二〇一四年四月目录第一章基本知识第一节基本概念第二节、轨道电路第三节转辙装置第四节信号机第二章车站连锁第一节 6502电气集中第二节计算机联锁第三章闭塞设备第一节、半自动闭塞第二节自动闭塞第三节、ZPW-2000A自动闭塞第四章新设备、技术知识简介第一节 FZK-CTC型分散自率调度集中第二节 CTCS列车运行控制系统第一章基本概念一、故障--安全原则《铁路信号站内联锁设计规范》第1.0.6条要求：涉及行车安全的电路和电路设计，必须满足发生故障时导向安全（简称“故障－安全”）原则，严禁出现导致危机行车安全的后果。

信号电路的故障--安全原则：一是设备系统中发生一个或几个故障；二是操作人员错误操纵。

发生以上两类问题时设备的输出是按照预先设定并能保证行车安全的。

我们最常见的降级运行（信号显示的降级和非正常行车的规章要求。

例如：进路中轨道电路红光带、灯泡断丝道岔无表示等工、电务设备故障问题。

车务人员办理错误（向禁止或不具备线路接发车、操纵不应操纵的设备，例如两端向同一股道接车；向有车线接车、道岔位置不对接车；未办理闭塞发车、搬动已锁闭进路中的道岔等错误操作问题）。

防护该进路的信号机在信号开放前不能开放、如信号已经开放则显示降级信号，操作失效。

如再扩展一下，很多非正常行车（电务施工）从制度上对行车速度进行限制也是降级运行一种表现。

为保证故障--安全原则从联锁电路上采取了一系列的技术措施，例如：安全对应法、混线保护法等故障--安全原则是相对的、不是万能的，例如：设计错误；信号工违章作业（处理故障）；施工过程错误配线等待，都将会使故障--安全原则受到破坏。

为了防止这些人为问题的发生，制定了严格的规章制度对人的行为进行规范。

例如：连锁试验制度；封联线、整流匣管理制度；施工、处理故障过程中的一些严禁制度等。

二、进路根据行车人员意图建立的指示列车或车列在站内运行时所经过的经路叫进路，分为列车进路、调车进路、通过进路等。

【铁路博览】——详解铁路信号基础（一）信号：是传递信息的符号。

铁路信号设备是一个总名称，概而言之为信号、联锁、闭塞铁路信号：是向有关行车和调车作业人员发出的指示和命令；联锁设备：用于保证站内行车和调车工作的安全和提高车站的通过能力；闭塞设备：用于保证列车区间内运行的安全和提高区间的通过能力。

信号（一）铁路信号的分类在我国铁路上，依据运营要求，采用下列基本的信号。

1. 要求停车的信号；（一般叫做禁止信号或简称停车信号）。

2. 要求注意或减速运行的信号；（一般叫做运行信号）。

3. 准许按规定速度运行的信号。

（一般叫做运行信号）。

视觉信号的基本颜色及其基本意义是：1. 红色-----停车；2. 黄色-----注意或减低速度；3. 绿色-----按规定速度运行。

4. 月白色-----表示准许调车信号或引导信号。

5. 兰色--------表示禁止调车信号或容许信号。

2. 按信号的使用时间分为：（1）昼间信号；（2）夜间信号；（3）昼夜通用信号。

昼间信号以臂板信号机臂板的不同颜色、形状、尺寸及位臵等显示；夜间信号以臂板信号机上的灯光和数目等显示；昼夜通用信号则以色灯信号机、机车自动信号显示器的灯光颜色、数目等显示。

3. 按发送信号的方法分为：（1）位臵信号；例如臂板信号机。

（2）颜色信号；例如色灯信号机和机车自动信号。

4.信号按用途分为12种：进站、出站、通过、进路、预告、遮断、防护、驼峰、复示、调车、容许、引导信号进站、出站、通过、进路、防护等信号机，都能独立地显示信号，指示列车运行的条件，叫做主体信号机；预告、复示信号机等，本身不能独立存在，而是附属于某种信号机的，所以叫做从属信号机。

对预告信号机来说，进站信号机又是它的主体信号机。

5. 按停车信号的意义分为绝对信号和容许信号。

6. 信号按显示意义的数目分为：单显示、二显示、三显示、多显示。

7. 按动作方式分为：手动信号机、半自动信号机、自动信号机。

8. 固定信号机的设臵地点与显示方式我国铁路实行左侧行车，因此固定信号机一般均应设臵在列车运行方向的左侧或所属线路中心线的上空。

铁路信号与通信初级知识铁路信号与通信是保障列车安全行车和系统运行的关键元素，下面我们来介绍一些关于铁路信号与通信的初级知识。

一、信号基本知识1. 信号分类信号按照功能可分为驱动信号和警示信号。

驱动信号指的是允许列车运行的信号，包括通过信号和进路信号。

警示信号指的是不允许列车行驶的信号，包括红灯、黄灯等。

按照安装位置不同，信号又可分为路边信号和车载信号。

2. 信号形式信号形式主要有光信号和音信号。

光信号可以分为灯光信号和显示屏信号。

其中灯光信号包含红灯、黄灯和绿灯等。

显示屏信号也被称为数字信号，一般采用数字显示屏，可以直接显示列车的行驶状态。

3. 信号的作用信号是列车运行和安全的重要保障措施，其作用包括：（1）指引列车的行车方向和速度；（2）保障列车与列车之间的安全距离；（3）控制列车行驶的安全范围。

二、通信基本知识1. 通信分类通信主要分为线路通信和车载通信。

其中，线路通信是指通过电缆或空气传递信息的方式，在铁路系统中起到了重要的作用。

而车载通信则是指车上终端设备与车站终端设备进行信息交流的方式。

2. 通信形式通信形式主要有语音通信、数据通信和移频通信等。

其中，语音通信是最常见的通信形式，包括车站与车站之间的话音通信、车站与列车之间的话音通信等。

数据通信主要是指列车与地面设备间的报文传输，例如列车到站信息、列车安全信息等。

而移频通信则是指通过无线电波进行联系的方式。

3. 通信的作用通信在铁路系统中的作用主要是与信号系统联动，一起保障列车行进的安全。

通过通信，可以发送丰富的信息，例如路况信息、天气信息等，以及车辆和设备的状态信息等，有助于调度员做出更加科学的决策。

总之，铁路信号与通信是铁路系统中非常重要的组成部分。

这些基本知识对于保证铁路系统的正常运行和列车的安全行驶至关重要。

铁路信号知识点总结1. 信号种类铁路信号主要分为三种类型：德式信号、美式信号和英式信号。

德式信号分为机械式信号和电子式信号两种。

其中，机械式信号是由机械装置控制，通过机械操作来改变信号的显示；而电子式信号则是由电子设备控制，通过电子信号来改变信号的显示。

美式信号是由灯光信号和信号旗制成，用来指示列车的行驶情况。

英式信号则是混合了机械式信号和电子式信号的特点，以及美式信号的特点，是一种综合性较强的信号系统。

2. 信号机构铁路信号机构主要包括：信号机、信号灯、道岔信号和其他辅助设备。

信号机是控制铁路列车行驶的设备，通过改变信号机的位置来改变信号的显示。

信号灯则是通过不同颜色的灯光来指示列车的行驶情况，比如红灯表示停车，绿灯表示前进。

道岔信号则是指示列车在道岔上行驶的方向和速度。

其他辅助设备主要包括道口信号、计时安全装置等。

3. 信号规定铁路信号有一套严格的规定，其目的是保障列车运行的安全和有序。

信号规定主要包括信号显示规定、信号间距规定、信号保护规定等。

信号显示规定是指不同的信号显示代表着不同的列车行驶情况，列车在不同的信号显示下必须采取相应的行驶措施。

信号间距规定是指不同信号之间的距离，不同的信号之间必须保持一定的距离，以便列车有足够的反应时间做出相应的行驶措施。

信号保护规定是指在列车行驶过程中，必须保持一定的安全距离，并且必须遵守信号的指示，不能将信号机构的指示作为列车行驶的决定。

4. 信号使用在铁路运输中，信号的使用是至关重要的。

列车司机必须严格遵守信号的指示，根据信号的显示情况来做出相应的行驶措施。

同时，列车司机还必须根据信号显示情况来控制列车的速度，确保列车能够按时停车。

此外，列车司机还需要根据信号的指示来控制列车的行进方向，确保列车能够按照规定的线路行驶。

5. 信号故障处理铁路信号设备经常会出现故障，列车司机在行驶过程中如遇到信号故障应如何处理？在铁路运输中，列车司机在遇到信号灯故障时，必须停车等待指令。

铁路信号基础概述铁路信号是指在铁路运输中，为保证列车行驶安全而设置的一种信号系统。

它是铁路运输中不可或缺的一部分，对于保障列车行驶安全和提高铁路运输效率具有重要意义。

本文将从铁路信号的定义、分类、组成和作用等方面进行基础概述。

一、铁路信号的定义铁路信号是指在铁路运输中，为保证列车行驶安全而设置的一种信号系统。

它是铁路运输中不可或缺的一部分，通过信号灯、信号机、信号标志等设备，向列车驾驶员传递行车指示和安全信息，保障列车行驶安全。

二、铁路信号的分类铁路信号按照作用范围和使用方式可以分为两类：线路信号和车站信号。

线路信号是指在铁路线路上设置的信号，用于指示列车行驶方向、速度和停车等信息。

线路信号主要包括信号机、信号灯、信号标志等。

车站信号是指在铁路车站内设置的信号，用于指示列车进站、出站、停车等信息。

车站信号主要包括进站信号、出站信号、调车信号等。

三、铁路信号的组成铁路信号由信号设备、信号电缆、信号电源、信号继电器、信号控制器等组成。

信号设备是指用于传递信号信息的设备，包括信号机、信号灯、信号标志等。

信号电缆是指用于传输信号电流的电缆，它连接信号设备和信号控制器。

信号电源是指为信号设备提供电源的设备，它可以是交流电源或直流电源。

信号继电器是指用于控制信号设备的电气元件，它可以实现信号设备的开关和控制。

信号控制器是指用于控制信号设备和信号继电器的设备，它可以实现信号设备的自动控制和手动控制。

四、铁路信号的作用铁路信号的作用是保障列车行驶安全和提高铁路运输效率。

具体包括以下几个方面：1.指示列车行驶方向和速度，避免列车相撞和侧翻等事故。

2.指示列车停车位置，保证列车停车安全和顺利。

3.指示列车进站、出站和调车等操作，保证车站内列车运行有序。

4.提高铁路运输效率，减少列车等待时间和停车时间，提高列车运行速度和运输能力。

总之，铁路信号是铁路运输中不可或缺的一部分，它通过传递行车指示和安全信息，保障列车行驶安全和提高铁路运输效率。

铁道信号专业基础知识
铁道信号专业基础知识主要包括以下几个方面：
1. 信号机：信号机是铁路信号系统中的重要组成部分，用于指示列车的运行状态和方向。

根据不同的用途，可以分为进站信号机、出站信号机、通过信号机等类型。

每种类型的信号机都有不同的显示方式，用于指示不同的指令。

2. 道岔控制：道岔是铁路线路中的重要组成部分，用于改变列车的行驶方向。

道岔的控制方式有手动和自动两种。

在手动控制方式下，需要人工操作道岔；在自动控制方式下，通过信号系统的指令，自动控制道岔的位置。

3. 联锁系统：联锁系统是铁路信号系统中的重要组成部分，用于保证列车运行的安全。

联锁系统可以实时监测列车的位置和速度，根据列车的运行计划，自动调整列车的进路和道岔位置，确保列车安全通过。

4. 闭塞系统：闭塞系统是铁路信号系统中的重要组成部分，用于保证列车运行的安全。

闭塞系统可以实时监测列车的运行状态和位置，根据列车的运行计划，自动控制列车的通过和停车。

5. 列车调度：列车调度是铁路信号系统中的重要组成部分，用于协调列车的运行计划和实际运行情况。

列车调度员需要了解列车的运行计划和实际运行情况，根据实际情况调整列车的运行计划，确保列车安全、准时地到达目的地。

以上是铁道信号专业基础知识的一些主要内容，这些知识是理解和掌握铁路信号系统的基础。

铁道信号基础知识与故障处理目录一、铁道信号概述 (2)1.1 铁道信号定义 (3)1.2 铁道信号发展历程 (3)1.3 铁道信号系统组成 (5)二、铁道信号基础设备 (6)2.1 信号机 (7)2.2 轨道电路 (9)2.3 信号表示器 (10)三、铁道信号基本原理 (12)3.1 信号显示意义及应用 (13)3.2 信号机灯光显示原理 (14)3.3 轨道电路传输原理 (15)3.4 信号联锁原理 (16)四、铁道信号故障处理 (18)4.1 故障处理原则与流程 (19)4.2 常见故障类型及处理方法 (20)4.2.1 信号机故障 (21)4.2.2 轨道电路故障 (22)4.2.3 信号表示器故障 (24)4.2.4 进路故障 (25)4.3 故障处理技巧与注意事项 (27)五、铁道信号设备维护与管理 (28)5.1 日常检查与保养 (29)5.2 定期检修与测试 (30)5.3 设备故障预防措施 (31)六、铁道信号发展趋势与新技术应用 (33)6.1 数字化与智能化发展 (35)6.2 通信技术与网络化发展 (36)6.3 自动化与无人化发展趋势 (37)一、铁道信号概述铁道信号是铁路运营中至关重要的组成部分，它涵盖了信号设备、联锁系统、列车控制系统等多个方面，为列车运行提供必要的信息和控制指令。

铁道信号的主要功能包括指示列车行进方向、控制列车运行速度、确保列车安全通过各铁路交叉口等。

随着科技的发展，现代铁道信号系统已经实现了自动化、智能化，成为保障铁路运输安全、提高运营效率的关键技术之一。

铁道信号系统通常由信号机、轨道电路、道岔转辙装置、列车控制系统等组成。

信号机是向列车驾驶员提供视觉信号的装置，根据不同的显示颜色和灯光组合，传达允许、警告或禁止等指令。

轨道电路则是用来检测列车位置和运行状态的重要系统，它通过电路的变化来传递列车占用信息。

道岔转辙装置则负责控制铁路道岔的转换，确保列车能够沿着正确的线路行进。
